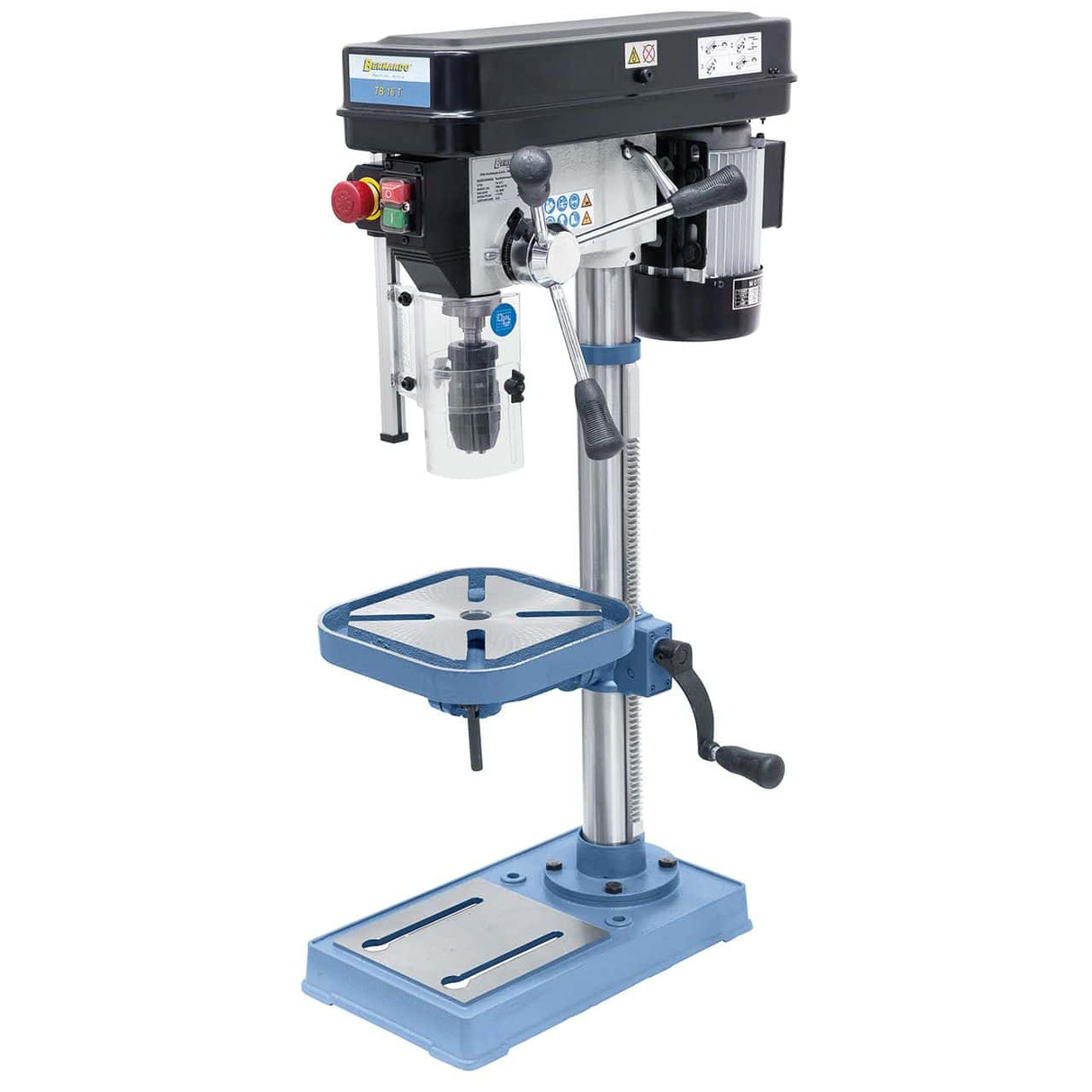

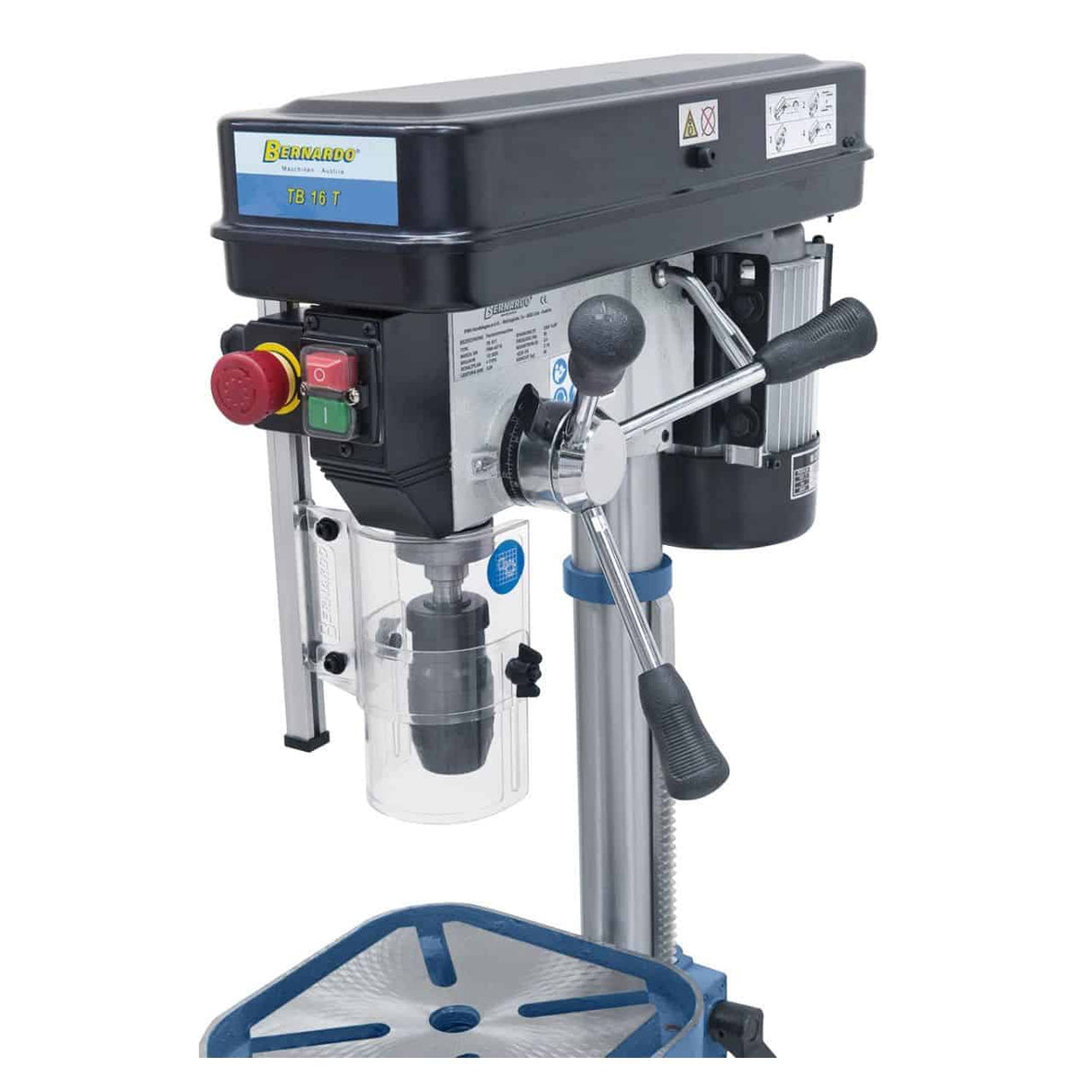

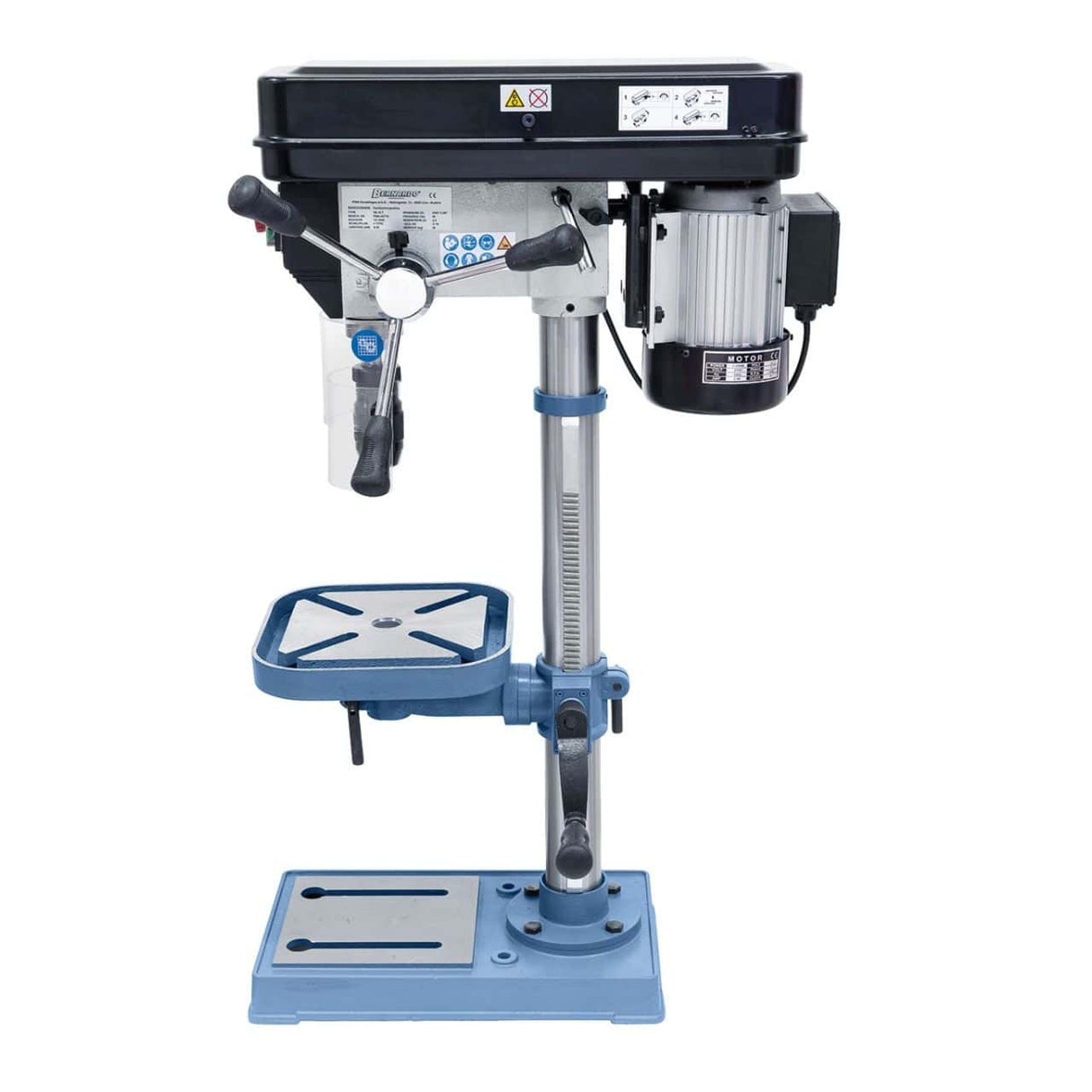

La perceuse d'établi Bernardo TB 16 T / 230 V est le modèle d'entrée de gamme de la série TB, avec un perçage Ø 16 mm et un cône MT 2, et une capacité de perçage dans l'acier jusqu'à Ø 16 mm. Caractéristiques techniques : cône Morse MT 2, mandrin auto-serrant 1-16 mm / B 16, 12 vitesses de broche 300-2 550 tr/min avec transmission par courroies, table en fonte 245 × 245 mm avec rainures en T de 16 mm inclinable de -45° à +45° et réglable en hauteur par crémaillère, base traitée avec rainures en T pour la fixation de grandes pièces, colonne Ø 58 mm. Moteur en aluminium conforme IP 54 : 0,55 kW (S1) / 0,80 kW (S6) à 230 V, course de la broche 65 mm, poids 36 kg. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Capacité de perçage acier : Ø 16 mm
-
Mandrin : 1-16 mm / B 16
-
Cône Morse : MT 2
-
Vitesses de broche : 12 vitesses 300-2 550 tr/min
-
Course de broche : 65 mm
-

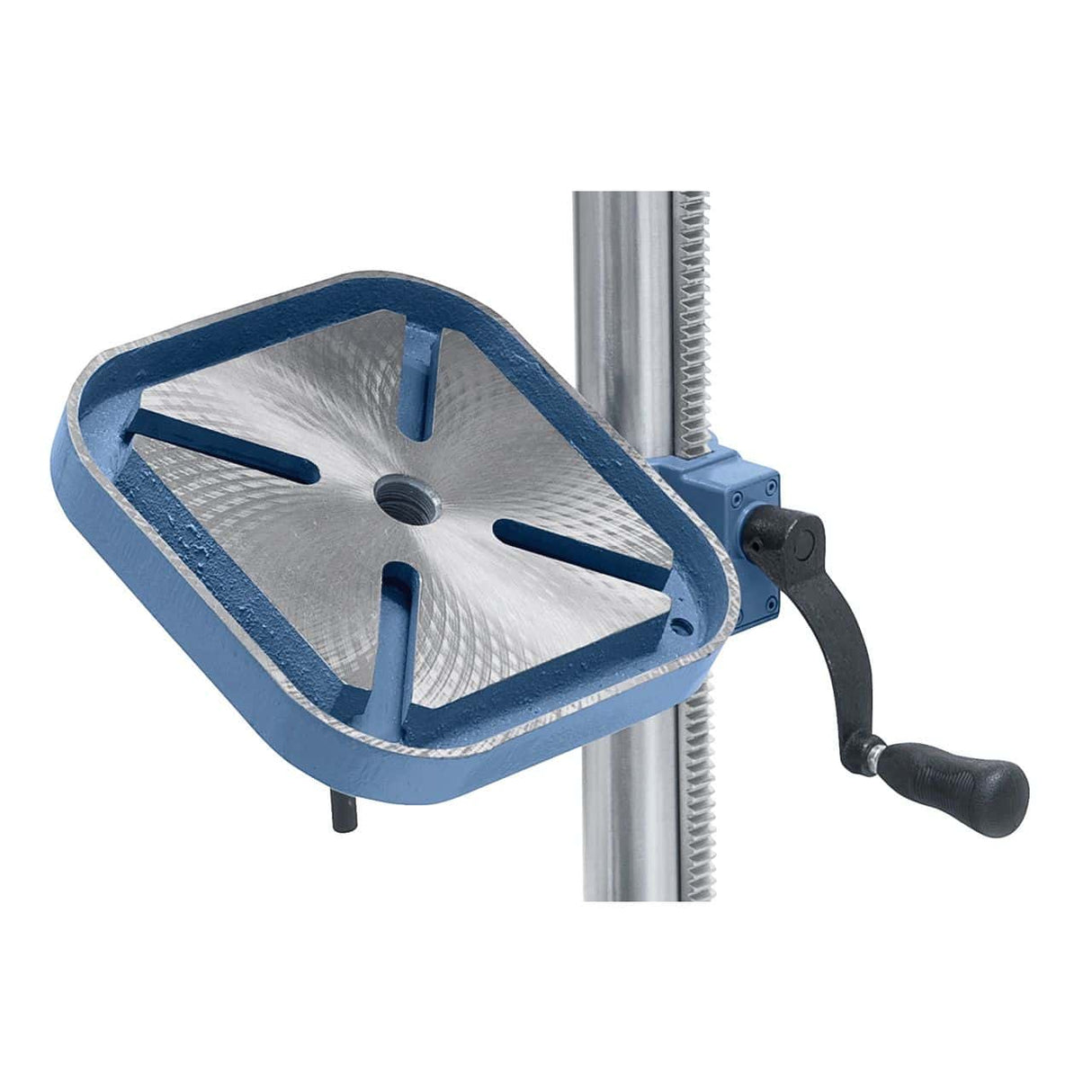

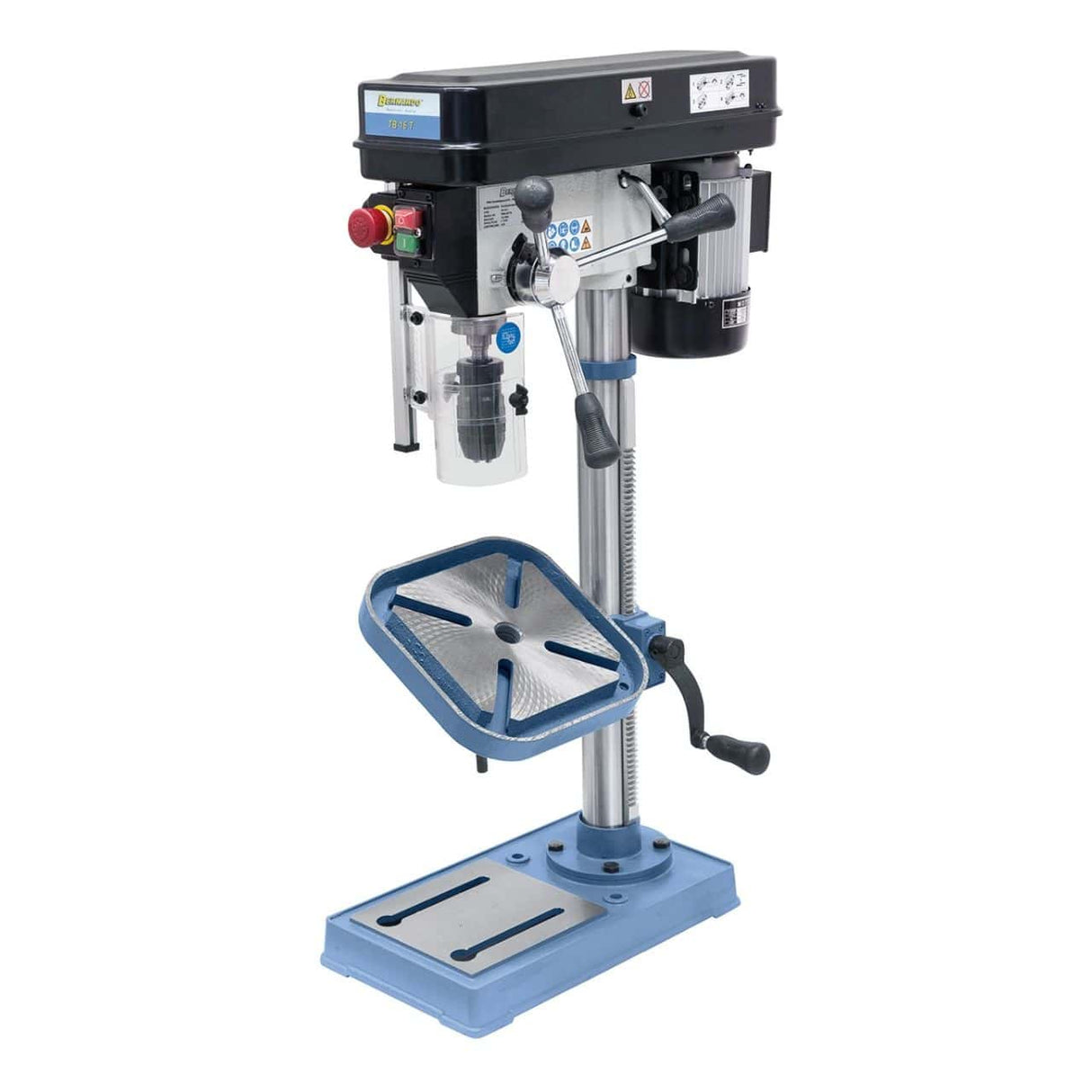

Table : 245 × 245 mm avec rainures en T de 16 mm inclinable ±45°
-
Distance broche-table max : 445 mm
-
Distance broche-base : 600 mm
-
Diamètre de colonne : 58 mm
-
Moteur : 0,55 kW (S1) / 0,80 kW (S6) à 230 V
-
Poids : 36 kg
Qui utilise la TB 16 T / 230 V et pourquoi
La Bernardo TB 16 T / 230 V est une perceuse d'établi compacte de la gamme TB (entrée de gamme professionnelle), dimensionnée pour les ateliers artisanaux, les bricoleurs avancés et les petits laboratoires ayant besoin d'un perçage de précision sur acier jusqu'à Ø 16 mm. Caractéristique de construction clé : le modèle TB est la version simplifiée de la gamme BM, avec un prix significativement inférieur tout en conservant la qualité de fabrication Bernardo. Différences par rapport au BM correspondant : pas d'affichage numérique, transmission par courroies standard sans composants additionnels, ergonomie simplifiée. Les 12 vitesses par paliers de 300 à 2 550 tr/min permettent une adaptation aux matériaux standard. Le moteur en aluminium conforme IP 54 (0,55 kW S1 / 0,80 kW S6) à 230 V développe la puissance nécessaire pour une utilisation quotidienne normale. La table en fonte 245 × 245 mm inclinable ±45° avec rainures en T permet l'exécution de perçages angulaires. Secteurs d'utilisation typiques : bricoleurs en métallurgie ayant des exigences de précision standard, ateliers artisanaux à usage occasionnel, modélistes pour la construction de châssis et de petits mécanismes, laboratoires didactiques de base pour les écoles techniques.
Sa place dans la gamme Bernardo
La gamme de perceuses d'établi et à colonne Bernardo est organisée en 6 sous-familles principales : TB (TB 14/16/20 T) entrée de gamme avec cône B16 fixe ou MT 2 et vitesses par paliers ; BM T (BM 20/25 T) intermédiaire avec afficheur numérique de course de broche et vitesses par paliers ; BM Vario (BM 16/20 Vario) intermédiaire avec vitesse réglable en continu + laser de centrage ; SBM Vario (SBM 16/20 Vario) perceuse à colonne avec une hauteur supérieure aux BM Vario ; B 430 Vario perceuse à colonne moyenne-lourde avec table orientable à 360° et broche MT 3 ; SB 30 Profi perceuse à colonne lourde avec moteur à 2 étages de puissance, capacité Ø 32 mm. La TB 16 T / 230 V est le modèle d'entrée de gamme des perceuses d'établi Bernardo. Caractéristiques : cône MT 2 standard, mandrin auto-serrant 1-16 mm avec B16, vitesses par paliers. Pour un usage quotidien sans besoin d'affichage numérique, la TB est économiquement préférable au BM correspondant. Pour les besoins d'affichage numérique de la course de broche, le BM correspondant est correctement dimensionné.
Logistique et support Krollit
Expédition Bernardo en 5-9 jours ouvrables (7 jours dans le Sud). Poids gérable par une personne ou deux avec un levage contrôlé. Forets HSS, porte-fraises, dispositifs de filetage, lampes LED, pièces de rechange originales Bernardo (courroies, moteurs, mandrins auto-serrants, arbres coniques, écrous en T) disponibles en stock avec expédition en 3-5 jours ouvrables. Service client en italien disponible.
Pour qui est la TB 16 T / 230 V
| Profil |
Compatibilité |
Raison |
| Bricoleur en métallurgie à usage occasionnel |
Recommandé |
Machine compacte à prix abordable, structure Bernardo standard, capacité suffisante pour les applications de loisirs. |
| Atelier artisanal pour usage non quotidien |
Recommandé |
La capacité Ø 16 mm couvre la plupart des applications occasionnelles. Poids 36 kg gérable dans un laboratoire compact. |
| Atelier avec besoins d'affichage numérique ou de précision supérieure |
Adéquat |
Pour l'affichage numérique de la course de la broche, le BM correspondant est correctement dimensionné. Le TB est économique mais sans fonctionnalités avancées. |
Non recommandé pour : perçages de diamètre supérieur à Ø 16 mm ; utilisation quotidienne professionnelle avec des exigences de précision supérieure (les BM/SBM/B 430 sont correctement dimensionnés) ; applications nécessitant un affichage numérique ou un réglage de vitesse en continu.
Capacité d'usinage
| Spécification |
Valeur |
| Capacité de perçage acier |
Ø 16 mm |
| Mandrin |
1-16 mm / B 16 |
| Cône Morse |
MT 2 |
Vitesse et course
| Spécification |
Valeur |
| Vitesse de broche |
12 vitesses 300-2 550 tr/min |
| Course de broche |
65 mm |
Table et dimensions de travail
| Spécification |
Valeur |
| Dimensions de la table |
245 × 245 mm |
| Rainures en T de la table |
16 mm |
| Inclinaison de la table |
-45° à +45° |
| Distance broche-colonne |
155 mm |
| Distance broche-table max |
445 mm |
| Distance broche-base |
600 mm |
| Diamètre de colonne |
58 mm |
| Surface du plan de base |
185 × 200 mm |
Moteur et alimentation
| Spécification |
Valeur |
| Puissance moteur S1 100% |
0,55 kW |
| Puissance moteur S6 40% |
0,80 kW |
| Tension |
230 V / 50 Hz |
| Standard de protection |
IP 54 |
Dimensions et poids
| Spécification |
Valeur |
| Dimensions machine (L × P × H) |
400 × 570 × 920 mm |
| Poids |
36 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Perceuse Bernardo TB 16 T / 230 V
- Mandrin auto-serrant 1-16 mm / B 16
- Arbre conique MT 2 / B 16
- Jeu d'écrous en T pour la fixation des pièces

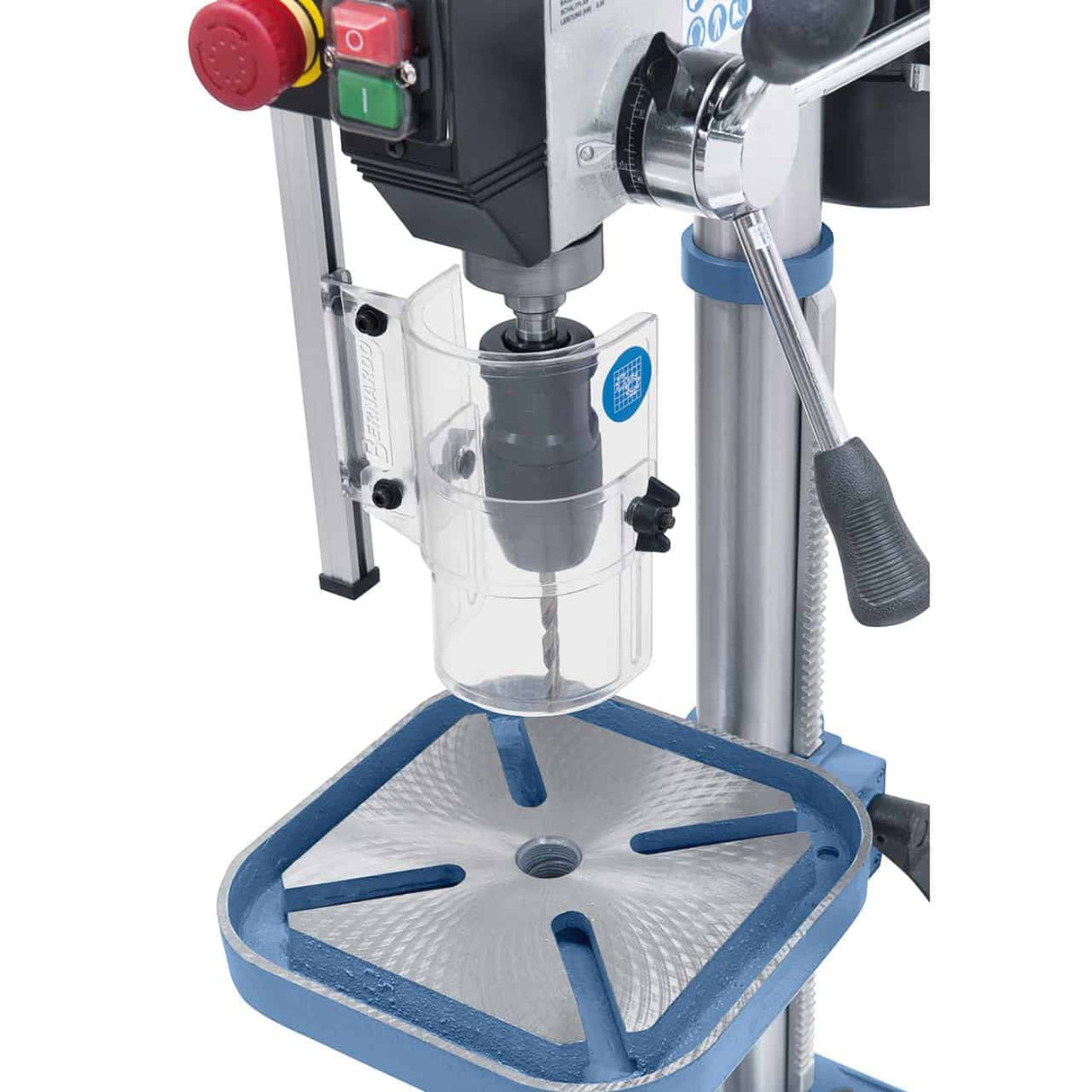

- Protection réglable en hauteur avec micro-interrupteur
- Interrupteur d'urgence séparé
- Jeu de clés et d'outils de service
- Manuel d'utilisation en italien
Foire aux questions
Quelle est la différence entre TB et BM correspondant ?
Le TB est la version d'entrée de gamme : pas d'affichage numérique, ergonomie simplifiée, prix significativement inférieur au BM correspondant.
Pour une utilisation occasionnelle de loisir ou un atelier artisanal sans exigences de précision supérieure, le TB est économiquement préférable. Pour une utilisation professionnelle quotidienne avec des exigences d'affichage numérique de la course de la broche, le BM correspondant est correctement dimensionné. La qualité de fabrication de base (châssis en fonte, roulements, moteur IP 54) est la même pour les deux gammes : le TB élimine seulement les fonctionnalités avancées (affichage, laser, ergonomie).
La capacité de perçage nominale est-elle réaliste ?
Oui, pour les aciers doux et standard. La capacité Ø 16 mm est dimensionnée pour les aciers de construction (S235, S275, S355) et les aciers doux de construction mécanique (C45, 11SMnPb30) : pour ces matériaux, la machine peut exécuter des perçages au diamètre nominal avec une qualité adéquate.
Pour les aciers alliés durs (42CrMo4, 39NiCrMo3), la capacité effective est réduite de 20 à 30 % : pour la TB 16, la capacité réelle sur les aciers durs est de Ø 11 mm. Pour les aciers inoxydables (304, 316), la vitesse de rotation doit être réduite de 60 à 70 % de la valeur standard pour éviter le durcissement du matériau et la dégradation du tranchant. Pour les applications avec des matériaux tenaces, les modèles BM/SBM avec un moteur S1 supérieur sont correctement dimensionnés.
Les vitesses par paliers sont-elles suffisantes pour une utilisation standard ?
Oui. Les 12 vitesses par paliers de 300 à 2 550 tr/min couvrent les matériaux standard : aciers durs 220-500 tr/min, aciers doux 1 000-1 500 tr/min, aluminium et laiton 1 500-2 840 tr/min. Pour chaque outil et matériau, il existe une vitesse par paliers adéquate.

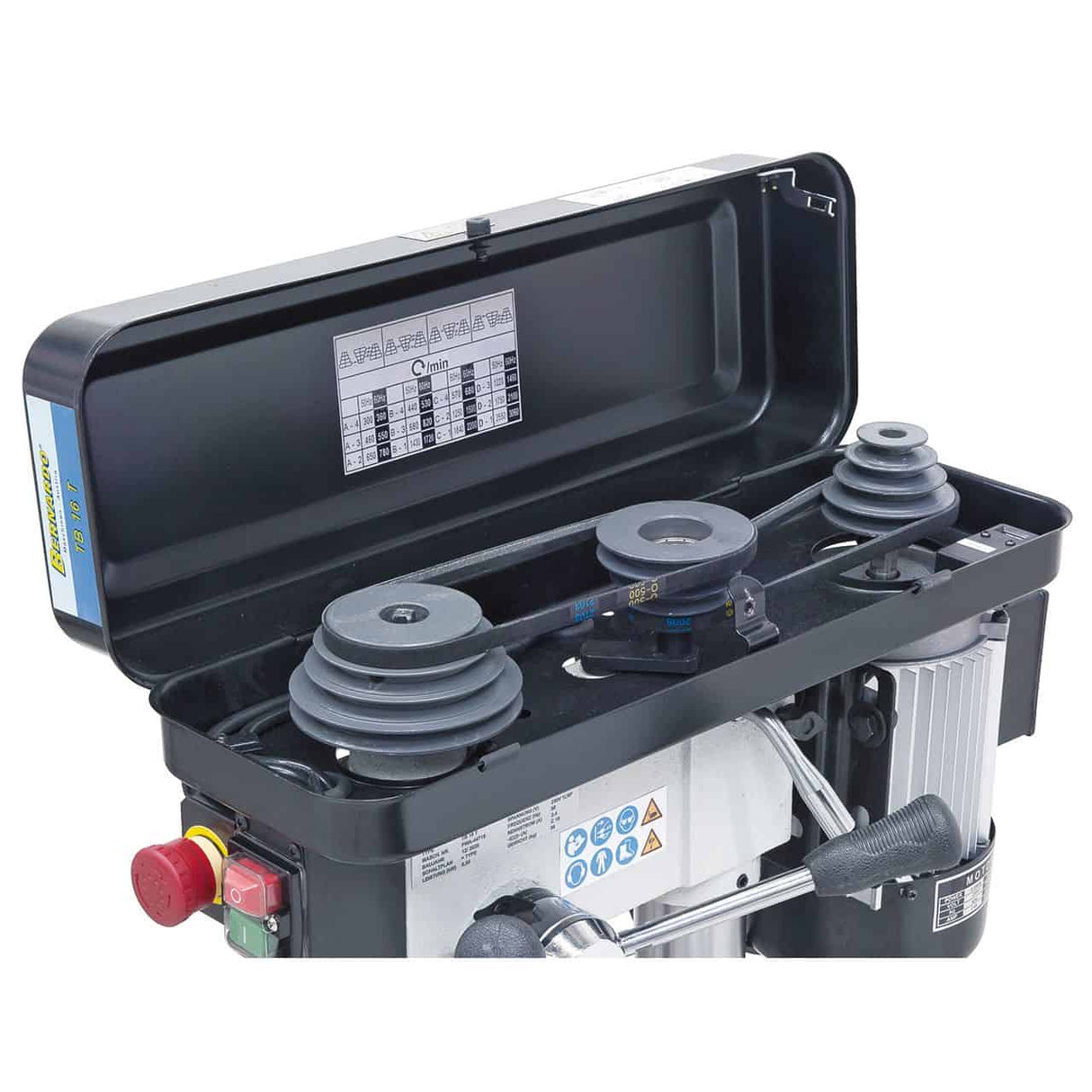

Changement de vitesse : ouvrir le couvercle de la transmission, déplacer la courroie sur différentes poulies, refermer le couvercle. Temps typique : 30-60 secondes. Pour les ateliers avec des changements de vitesse fréquents (plus de 5 changements/heure), le système Vario est préférable pour réduire le temps. Pour les ateliers avec une utilisation prédominante d'un matériau standard, les vitesses par paliers sont tout à fait adéquates.
Puis-je tarauder avec le TB ?
Seulement avec des tarauds à main : le TB standard n'a pas de rotation G/D dédiée. Pour des filetages de précision à l'aide d'un taraud mécanique, le BM 25 T 400V ou le SB 30 Profi sont correctement dimensionnés.
Filetage avec un taraud à main (pas de rotation machine) : l'opérateur monte le taraud dans le mandrin, l'aligne avec le trou, tourne manuellement avec une clé de filetage. Procédure adéquate pour les filetages occasionnels sur les aciers doux, M inférieur à M10. Pour les filetages de précision, M supérieur à M10, ou les filetages fréquents, la rotation G/D mécanique est une caractéristique déterminante.
Le TB est-il vraiment professionnel ou seulement pour les loisirs ?
Niveau d'entrée professionnel. Le TB est fabriqué selon les mêmes normes de construction que la gamme BM/SBM Bernardo (châssis en fonte, moteur IP 54, roulements de qualité) mais avec des fonctionnalités simplifiées pour réduire le prix.
Pour les ateliers artisanaux à usage quotidien standard, le TB est tout à fait adéquat : la qualité du perçage et la durée de vie de la machine sont comparables au BM correspondant. Les différences (pas d'affichage numérique, ergonomie de base, vitesses par paliers) impactent l'efficacité du travail mais pas la qualité technique du perçage. Pour un usage de loisir avancé, le TB est le bon choix en termes de rapport qualité/prix. Pour une utilisation professionnelle intensive avec des exigences d'efficacité, le BM Vario ou le SBM Vario sont correctement dimensionnés.
