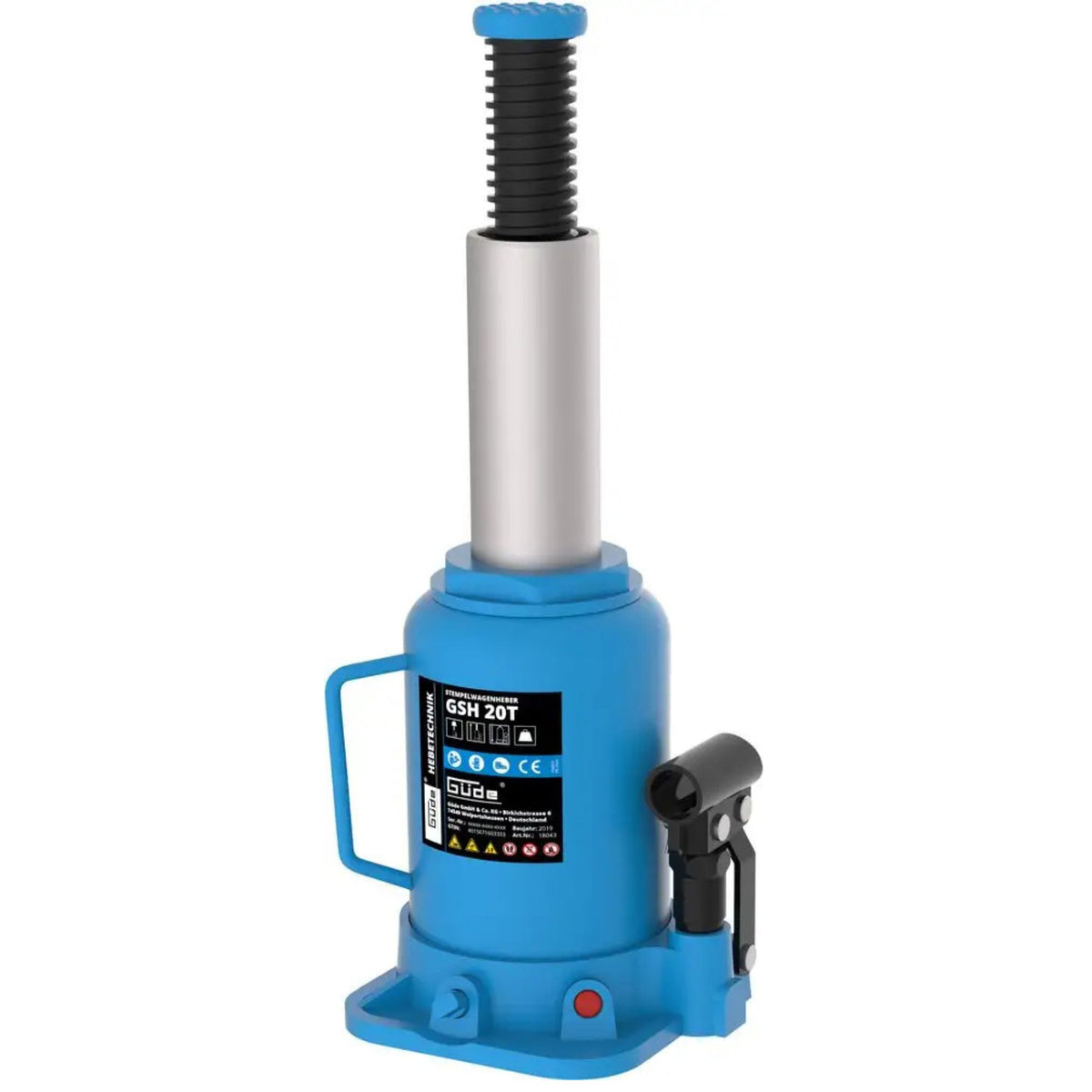

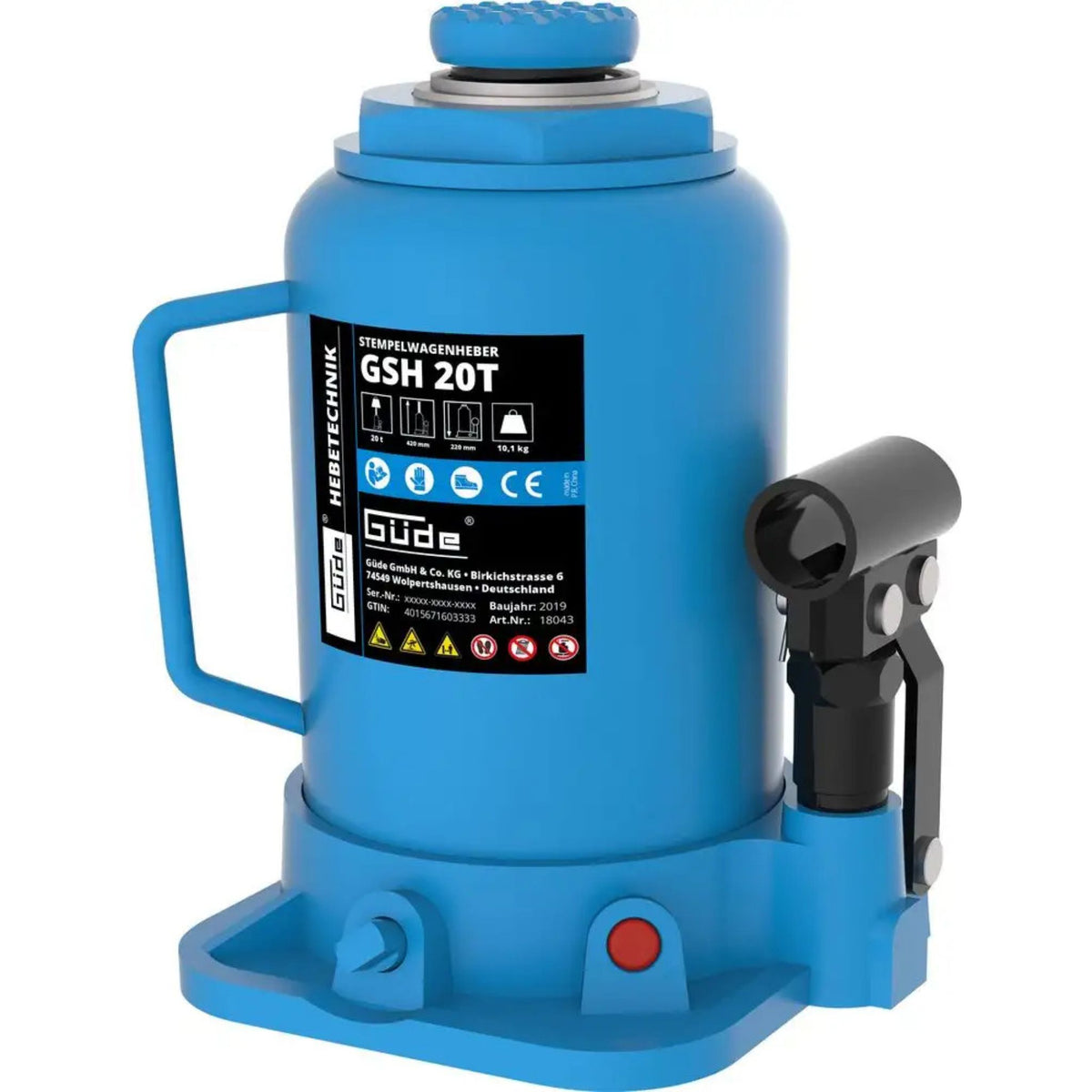

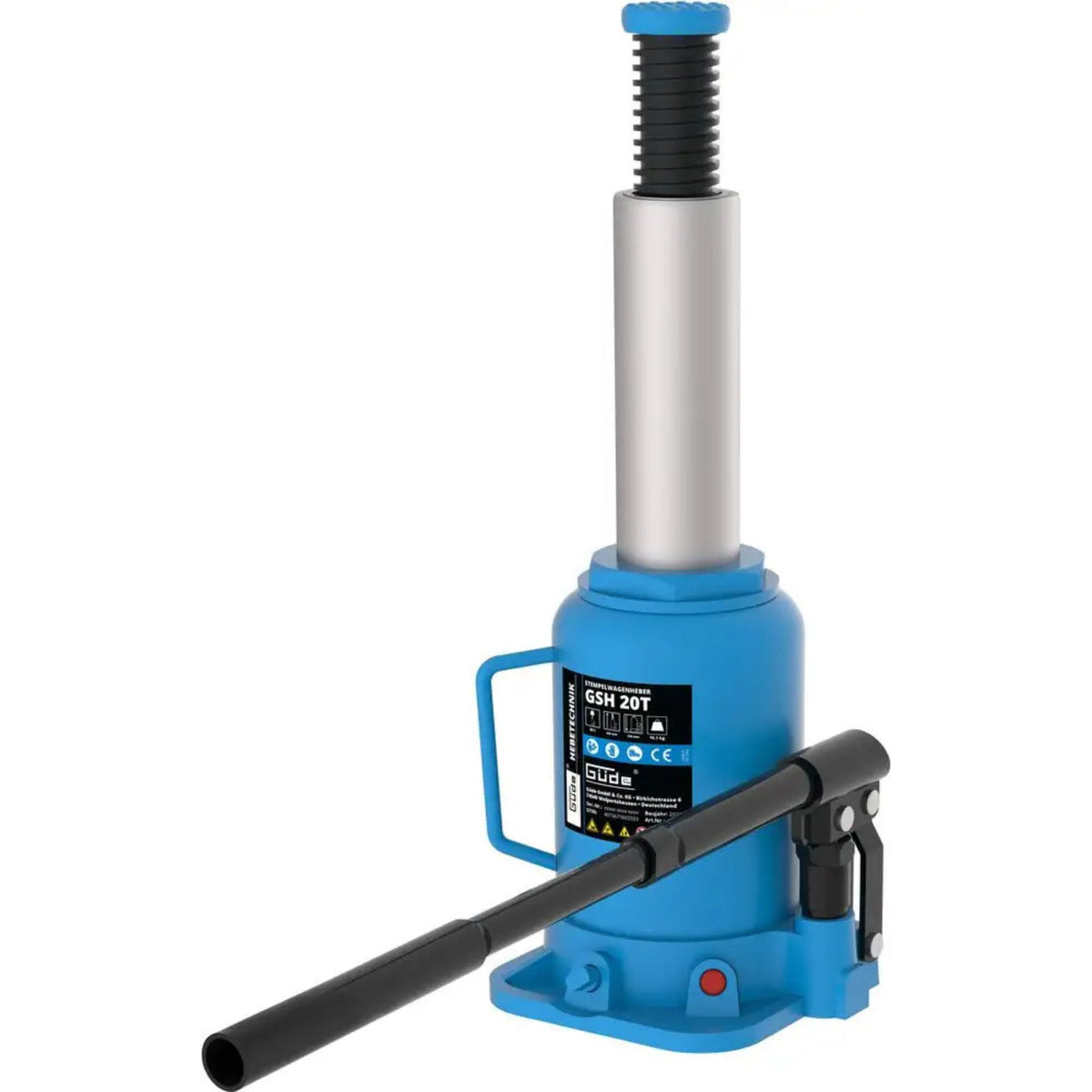

Cric bouteille Güde GSH-20T – 20 tonnes, levée 190 mm, poids 10,1 kg
Le cric Güde GSH-20T représente le sommet de la gamme des crics bouteilles. Avec une capacité doublée par rapport au GSH-10T, il est conçu pour les opérations de levage industriel où 10 tonnes ne suffisent plus.
Comparaison de la gamme complète (2 t → 20 t) :
| Paramètre |
GSH-2T |
GSH-5T |
GSH-10T |
GSH-20T |
| Capacité |
2 t |
5 t |
10 t |
20 t |
| Levée |
110 mm |
170 mm |
180 mm |
190 mm |
| Hauteur max. |
260 mm |
355 mm |
375 mm |
407 mm |
| Poids |
2,3 kg |
4,1 kg |
5,7 kg |
10,1 kg |
| Base |
100 × 95 |
110 × 100 |
120 × 110 |
155 × 145 |
| Cible |
Atelier |
Chantier |
Industrie |
Industrie extrême |
La levée maximale de 190 mm permet d’atteindre des hauteurs de travail importantes. La base massive (155 × 145 mm) est 2,4 fois plus grande que celle du GSH-2T, répartissant la charge sur une surface maximale pour une stabilité absolue sur les terrains irréguliers, meubles ou non préparés.
Mécanique pour les conditions extrêmes :
-
Cylindre hydraulique certifié GS-geprüft – Pour les cycles ultra-intensifs, plus de 3000 cycles/an sans dégradation. Testé TÜV pour les opérations continues 24/7
-
Pied massif en fonte spécialisée – Base 155 × 145 mm avec appui profond, résiste aux terrains très meubles comme la boue ou le sable grossier
-
Pompe ultra-robuste avec levier ergonomique – Effort minimal même avec 20 tonnes. Commande fluide et précise
-
Plateau de piston rainuré maximal – Large surface pour répartir uniformément la charge et réduire l’usure
Qui le choisit :
-
Chantiers industriels et travaux publics lourds – Levage de poutres métalliques massives (colonnes en acier, poutres H 1000+), préfabrications lourdes en béton armé, éléments structurels pendant l’assemblage de bâtiments
-
Industrie lourde : sidérurgie, laminoirs, fonderies – Levage de moules, pièces brutes et composants massifs pendant la maintenance et les changements de cycles de production
-
Entreprises de logistique et ports – Levage de conteneurs partiellement endommagés, charges atypiques et équipements portuaires jusqu’à 20 tonnes
-
Maintenance maritime et chantiers navals – Levage de moteurs marins, turbines et composants de navires pendant la maintenance en bassin
Qui le choisit en France
Grands chantiers de construction lourde et infrastructures – Pour le levage de poutres en acier massives, de préfabrications lourdes en béton armé et de machines de chantier de grande taille comme des grues temporaires ou des compresseurs industriels. Le GSH-20T avec base 155 × 145 mm représente le standard minimal.
Industries sidérurgiques, mécanique lourde et fonderies – Pour la maintenance de moules, pièces brutes et composants massifs pendant les changements de cycles de production, le GSH-20T supporte les opérations continues avec cycles intensifs. La certification GS garantit la conformité aux normes européennes de sécurité.
Entreprises logistiques portuaires et plateformes intermodales – Pour le levage de conteneurs partiellement endommagés, charges atypiques et équipements portuaires jusqu’à 20 tonnes, le GSH-20T offre une fiabilité absolue. La levée de 190 mm permet l’accès à des plans de travail surélevés.
Support après-vente et compatibilité des accessoires
Krollit fournit des pièces détachées d’origine Güde pour le modèle de cric GSH-20T :
- Cylindre hydraulique de rechange en cas de dommage interne dû à une surcharge répétée
- Huile hydraulique spécifique pour cric industriel, 1 à 10 litres, recommandée tous les 1 à 2 ans
- Pied spécialisé massif de rechange en cas de dommage de la base
- Plateau de piston maximal de rechange en cas d’usure de la surface de contact
- Pompe complète de rechange, rarement nécessaire, durée de vie supérieure à 10 ans
- Manuel en italien et fiche technique disponibles en PDF
À qui convient le cric bouteille Güde GSH-20T
| Profil |
Adapté ? |
Raison |
| Atelier / petit chantier |
Non indiqué |
La capacité de 20 tonnes est excessive. Le coût est élevé. Pour un chantier lourd, le GSH-10T est la solution optimale. Le poids de 10,1 kg nécessite deux personnes. |
| Industrie lourde / chantier massif |
Idéal |
La capacité de 20 tonnes avec certification GS couvre la totalité des levages ultra-lourds. La levée de 190 mm permet l’accès à des plans de travail élevés. La base 155 × 145 mm stabilise le cric sur les terrains difficiles. |
| Port / logistique internationale |
Idéal |
Pour les conteneurs partiellement endommagés et les charges atypiques jusqu’à 20 tonnes, le GSH-20T fournit une marge de sécurité. Les cycles journaliers intensifs, plus de 100 levages/jour, ne dégradent pas le cylindre. |
Non indiqué pour : Les opérations occasionnelles ; le transport fréquent, car le poids de 10,1 kg nécessite deux personnes ; les terrains extrêmement meubles au-delà des limites physiques de la base.

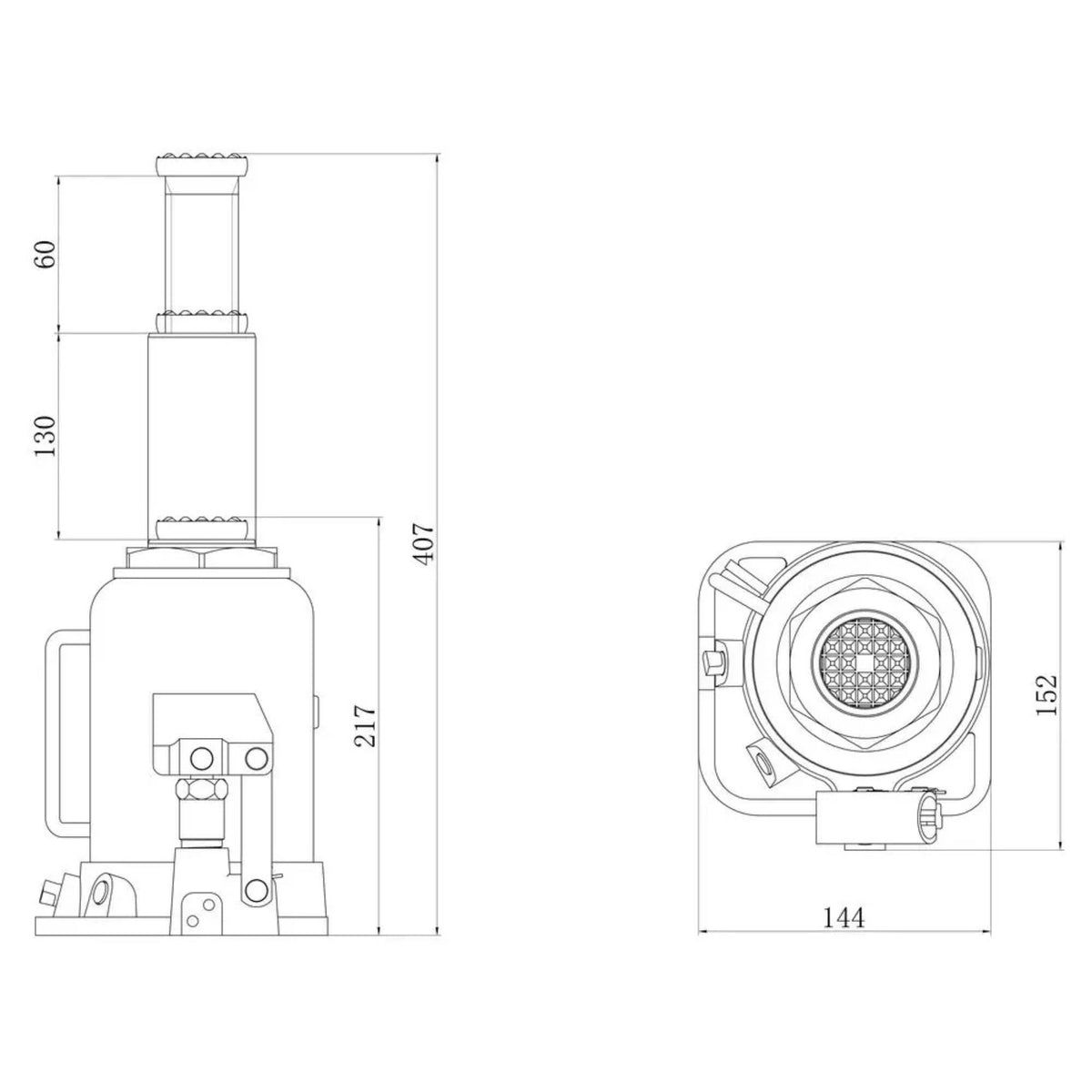

Spécifications techniques
Capacité et dimensions de travail
| Capacité maximale |
20 tonnes (20000 kg) |
| Hauteur minimale (fermé) |
217 mm |
| Hauteur maximale (ouvert) |
407 mm |
| Levée (course utile) |
190 mm |
| Base (longueur × profondeur) |
155 × 145 mm |
Cylindre et mécanique hydraulique
| Type de cylindre |
Cylindre hydraulique bouteille en acier, GS-geprüft TÜV pour cycles ultra-intensifs |
| Pied de base |
Pied massif en fonte spécialisée pour une stabilité absolue sur les terrains meubles |
| Plateau de piston |
Rainuré, maximal pour une répartition maximale de la charge et une réduction de l’usure |
| Pompe |
Pompe à 3 voies intégrée ultra-robuste, levier de commande ergonomique massif |
| Soupape de sécurité |
Intégrée, empêche toute surcharge involontaire même sous pression maximale |
| Type d’huile |
Huile hydraulique industrielle, H ISO VG 46 recommandée, volumes de 1 à 10 litres |
| Réglage fin |
Vis séparée pour l’ajustement très précis de la hauteur pendant l’opération |
Structure
| Matériau du corps |
Acier, pied en fonte spécialisée massive |
| Finition |
Peinture anticorrosion résistante pour environnements industriels |
| Certification |
GS-geprüft (TÜV allemand), conforme EN 1494 |
| Poignée de transport |
Non, poids 10,1 kg, nécessite deux personnes pour la manutention |
Dimensions et poids
| Longueur × profondeur × hauteur (fermé) |
155 × 145 × 217 mm |
| Poids net |
10,1 kg |
| Poids brut avec emballage |
10,5 kg |
Conformité
- CE – Directive Machines 2006/42/CE
- GS-geprüft – Certification TÜV allemande pour les cycles ultra-intensifs et la fiabilité industrielle
- Conforme EN 1494 (crics hydrauliques de levage)
- Conforme aux exigences de sécurité pour usage industriel continu
Équipement standard
- Cric bouteille GSH-20T complet
- Cylindre hydraulique en acier GS-geprüft
- Pied spécialisé massif en fonte
- Pompe à levier intégrée ultra-robuste
- Plateau de piston rainuré maximal
- Soupape de sécurité intégrée
- Manuel en allemand
- Fiche technique
- Certificat GS inclus
Accessoires optionnels
Krollit fournit sur commande avec un délai de 5 à 7 jours ouvrables :
- Huile hydraulique industrielle pour crics, bouteille de 1 à 10 litres
- Cylindre complet de rechange en cas de dommage interne dû aux cycles ultra-intensifs
- Pied spécialisé massif de rechange
- Plateau de piston maximal de rechange
- Pompe complète de rechange ultra-robuste
- Manuel en italien traduit
- Kit de maintenance industrielle 24/7, huile + inspection mensuelle
- Support structurel pour fixation permanente sur chantier lourd
Questions fréquentes
Quelle est la charge maximale du GSH-20T ?
20 tonnes (20000 kg). Ne dépassez pas cette charge afin d’éviter d’endommager la soupape de sécurité et le cylindre hydraulique, même en cycles ultra-intensifs. Pour les charges industrielles standard jusqu’à 18 tonnes, le GSH-20T offre une marge de sécurité avec un facteur minimal de 1,1.
Quelle est la différence entre le GSH-20T et le GSH-10T ?
Capacité doublée (20 contre 10 tonnes), levée plus importante (190 contre 180 mm), hauteur maximale supérieure (407 contre 375 mm), poids presque doublé (10,1 contre 5,7 kg), base élargie (155 × 145 contre 120 × 110 mm). Le GSH-20T est conçu pour les cycles ultra-intensifs ; le GSH-10T pour l’industrie lourde standard.
Comparaison rapide :
- GSH-10T : 10 t, 180 mm, 5,7 kg, industrie lourde
- GSH-20T : 20 t, 190 mm, 10,1 kg, industrie très lourde
Le poids de 10,1 kg est-il maniable ?
Pas pour une seule personne. Il nécessite deux personnes pour une manutention sûre. En chantier ou en industrie, il est conseillé de fixer le GSH-20T sur une plaque de base permanente et de le déplacer avec un chariot de transport ou une grue auxiliaire. Pour un usage occasionnel, le GSH-10T est plus pratique.
La certification GS pour les cycles intensifs est-elle vérifiable ?
Oui. La certification allemande GS-geprüft (TÜV) atteste que le cylindre hydraulique conserve ses performances nominales après de nombreux cycles sans dégradation. Pour un usage industriel avec cycles intensifs, le cylindre offre une durée de vie élevée lorsqu’il est entretenu correctement.
Quelle est la pression interne maximale ?
Non déclarée par le fabricant. En général, les crics de 20 tonnes fonctionnent autour de 250 à 300 bar. La soupape de sécurité intégrée limite automatiquement la pression, même pendant les cycles ultra-intensifs. Ne modifiez pas la soupape ; elle est certifiée TÜV.
La levée de 190 mm est-elle suffisante pour les travaux industriels ?
Oui. Avec une levée de 190 mm, de 217 mm à 407 mm de hauteur, le cric positionne la charge à une hauteur de travail adaptée aux opérations de maintenance et d’assemblage industriel. Pour des levées supplémentaires, utilisez des blocs en bois dur sous le cric après avoir atteint la hauteur maximale.
Le GSH-20T peut-il rester sous charge pendant plusieurs jours ?
Non. Il est conçu pour un levage temporaire, pendant quelques heures et non plusieurs jours. Pour les charges qui doivent rester levées, utilisez des supports fixes comme des blocs en bois dur massifs, des chandelles industrielles ou des structures métalliques certifiées afin de décharger complètement le cric.
Le GSH-20T est-il adapté à une démolition contrôlée massive ?
Oui, pour les éléments très lourds. Pour stabiliser des poutres métalliques massives, de grands piliers structurels ou des éléments préfabriqués pendant une démolition contrôlée lourde, le GSH-20T offre une capacité maximale. Il est conseillé de confier ces opérations à des opérateurs certifiés ayant une expérience en démolition industrielle.
