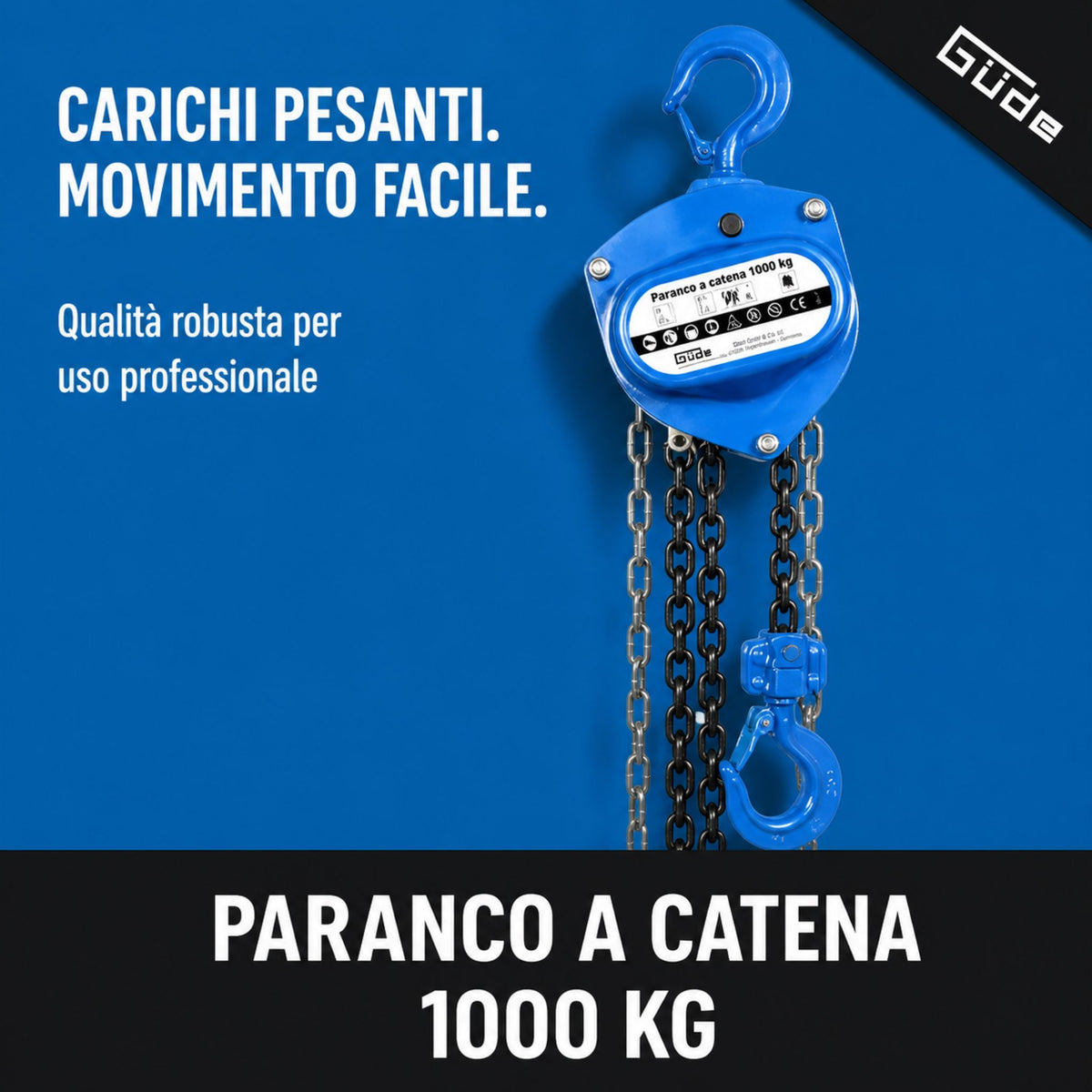

Palan Güde 1000 kg - Manuel, chaîne Ø6 mm, hauteur 3 m

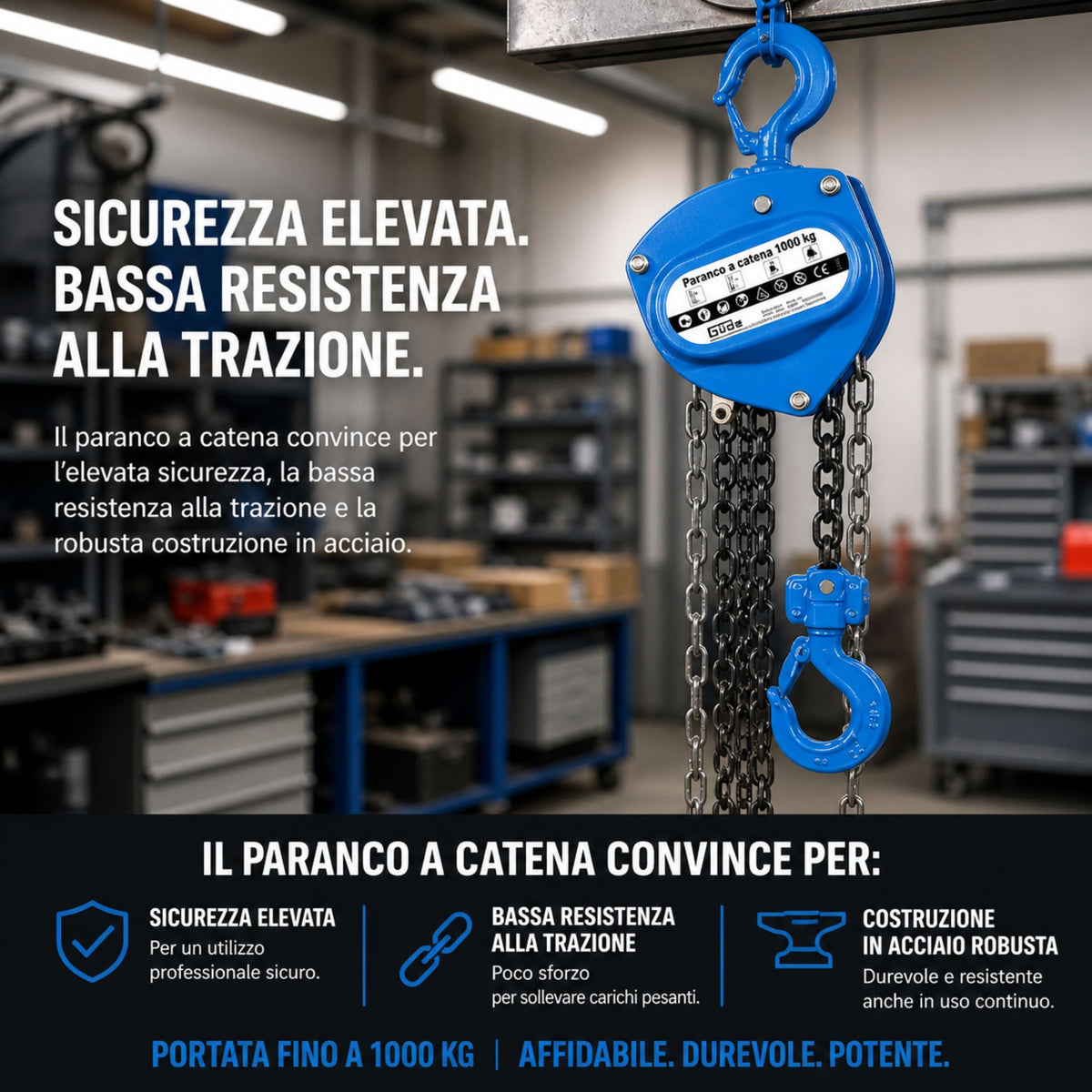

Le palan Güde 1000 kg est une solution compacte et robuste pour les chantiers et ateliers nécessitant le levage de charges lourdes de 1 tonne sans alimentation électrique. Contrairement aux palans manuels à levier (effort physique important, risque de glissement), le système à engrenage droit assure une multiplication de la force : l'opérateur exerce un effort modéré sur la chaîne d'entraînement et l'engrenage droit amplifie la puissance mécanique pour supporter en toute sécurité 1 000 kg.
Le mécanisme de l'engrenage droit est une innovation pratique : il permet de soulever une charge 5 à 10 fois l'effort appliqué - ~100-200 kg de pression manuelle sur la chaîne d'entraînement suffisent pour soulever 1 000 kg. La chaîne en acier de 3 m permet une hauteur de levage standard pour le sol et les échafaudages (3 m est la limite d'une seule jambe - pour des hauteurs plus élevées, demandez des palans avec une chaîne plus longue). Le crochet rotatif à 360° avec verrouillage intégré garantit le blocage de la charge même en cas de suspension hors axe - très grande sécurité contre les torsions et les oscillations anormales.
Qui le choisit en Italie
Les constructeurs de bâtiments qui réalisent des ascenseurs préfabriqués d'une tonne le préfèrent en raison de son indépendance par rapport à l'alimentation électrique - il fonctionne partout, sans avoir besoin de groupes électrogènes. Les charpentiers et les ouvriers travaillant sur des sites éloignés ou sans personnel l'exigent pour sa robustesse mécanique sans entretien du moteur. Les sociétés de location de matériel de construction l'incluent dans leur équipement de chantier standard, car les palans manuels ne nécessitent pas de certification de l'opérateur (contrairement aux grues). Dans le catalogue Krollit, il s'agit d'un complément essentiel pour les chantiers qui nécessitent un levage robuste d'une tonne sans dépendance à l'égard de l'énergie.
Assistance après-vente et pièces de rechange
Güde fournit des chaînes, des crochets et des engrenages de rechange dans un délai de 3 à 5 jours à partir de l'Autriche. Krollit dispose d'un entrepôt de pièces détachées en Italie. Entretien de routine : lubrification mensuelle de l'engrenage cylindrique (appliquer de l'huile lubrifiante polyvalente sur les dents de l'engrenage), inspection hebdomadaire du verrou du crochet (vérifier que le mécanisme s'enclenche correctement), inspection de la chaîne pour détecter la corrosion et les dommages mécaniques. Les engrenages sont robustes - aucun entretien extraordinaire n'est nécessaire s'ils sont lubrifiés régulièrement. La certification CE garantit la conformité aux normes italiennes.
A qui s'adresse le palan Güde 1000 kg ?
| Profil de l'appareil |
Adapté ? |
Raison |
| Constructeur de bâtiments / chantier de construction soulevant des éléments lourds |
Idéal |
La capacité de 1 000 kg couvre 95 % du bois préfabriqué et de l'acier léger (poutres, panneaux). Le réducteur cylindrique réduit l'effort physique de l'opérateur (seulement 100-200 kg de pression manuelle par rapport à une charge de 1 000 kg). La hauteur de 3 m couvre le sol et les échafaudages standard. Indépendance vis-à-vis de l'électricité. |
| Métallier / assemblages lourds |
Idéal |
Levage de planches et d'éléments en acier de 1 000 kg sans fatigue excessive. Le crochet rotatif à 360° avec verrouillage assure la stabilité de la charge pendant l'assemblage. Mécanisme à commande manuelle, toujours disponible. |
| Entreprise de location / chantier éloigné ou sans services |
Adéquat |
Palan entièrement autonome - aucune alimentation électrique n'est nécessaire. La robustesse mécanique garantit la fiabilité dans les environnements difficiles. Cependant, la hauteur de 3 m est la limite de la course unique - pour les levées de plus de 3 m, il faut utiliser des palans à chaîne plus longue ou des systèmes fixes. |
Ne convient pas pour : Levages >1 000 kg (palan sous-dimensionné, risque de rupture de la chaîne). Levage continu >50 cycles/heure (risque de fatigue de l'opérateur, non conçu pour la vitesse). Hauteurs >3 m sans chaîne prolongée (limite indiquée pour une seule jambe). Environnements marins hautement corrosifs (protection de base, préférer l'acier inoxydable pour les environnements salins).
Caractéristiques techniques

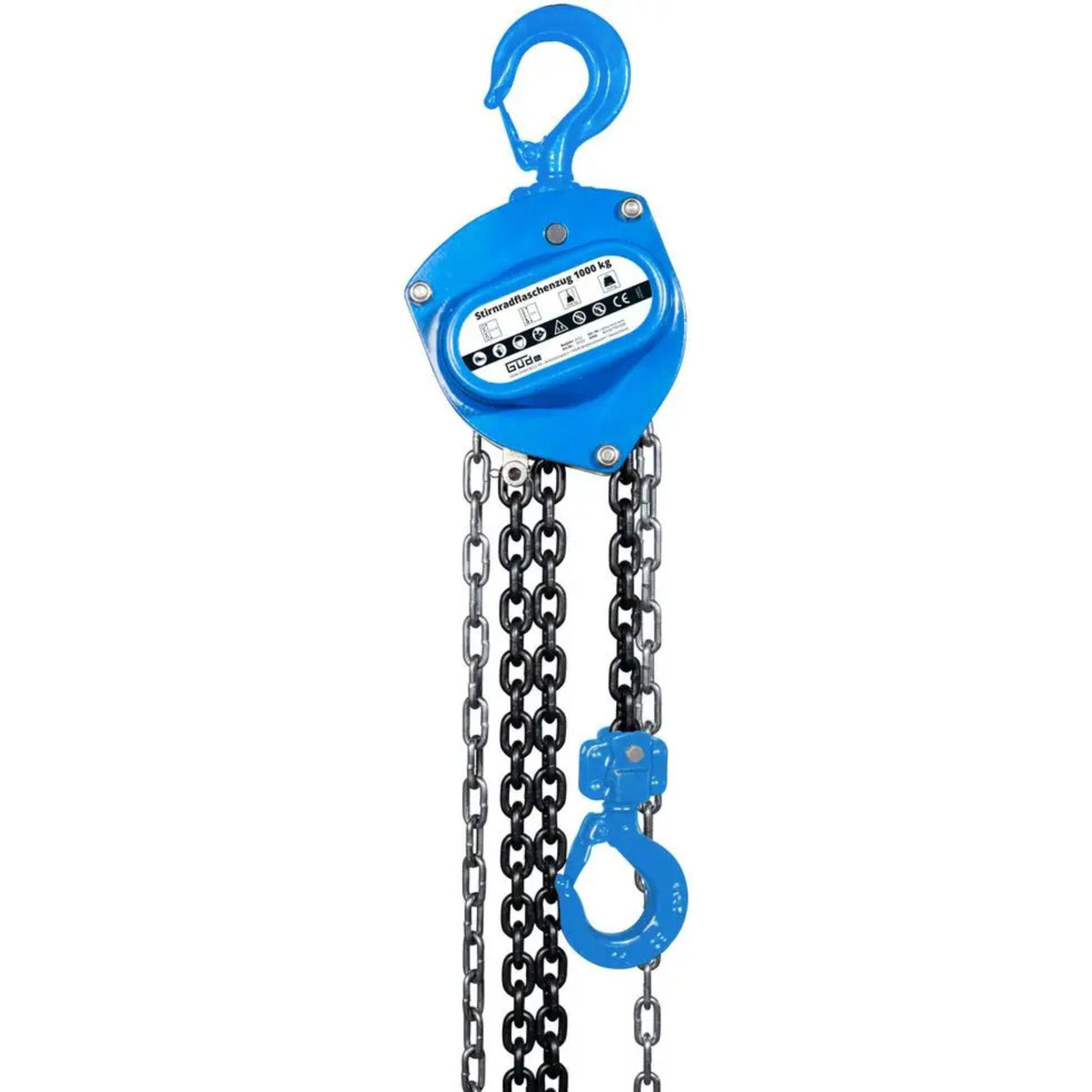

Mécanisme de levage
| Composant |
Spécification |
| Type de palan |
Engrenage droit manuel |
| Mécanisme d'engrenage |
Engrenage droit |
| Capacité de charge maximale |
1 000 kg (1 tonne) |
| Rapport de multiplication de la force |
Non indiqué par le fabricant - estimé entre 5:1 et 10:1 (100-200 kg d'effort pour soulever 1 000 kg) |
| Hauteur de levage en une seule course |
3 m |
| Type de chaîne de levage |
Acier, Ø 6 mm |
| Longueur de la chaîne de levage |
3 m |
| Taille de l'anneau de chaîne |
6 × 18 mm |
| Chaîne d'entraînement (entraînement) |
2,5 m |
| Mécanisme d'entraînement |
Manuel - traction de la chaîne d'entraînement, l'opérateur actionne les engrenages |
| Verrouillage de la charge |
Automatique - l'engrenage se bloque par friction lors du relâchement de la chaîne |

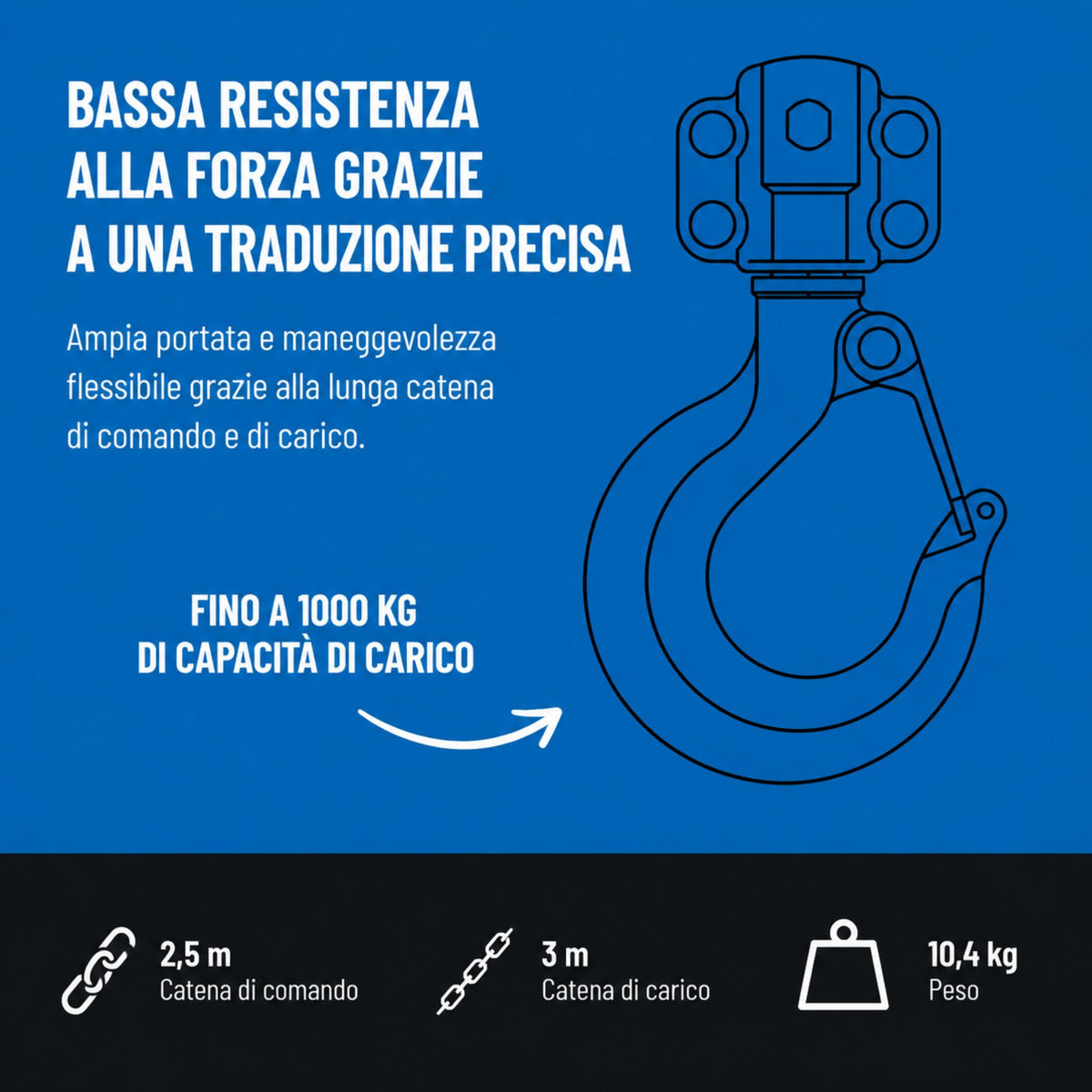

Crochets et attaches
| Composants |
Spécification |

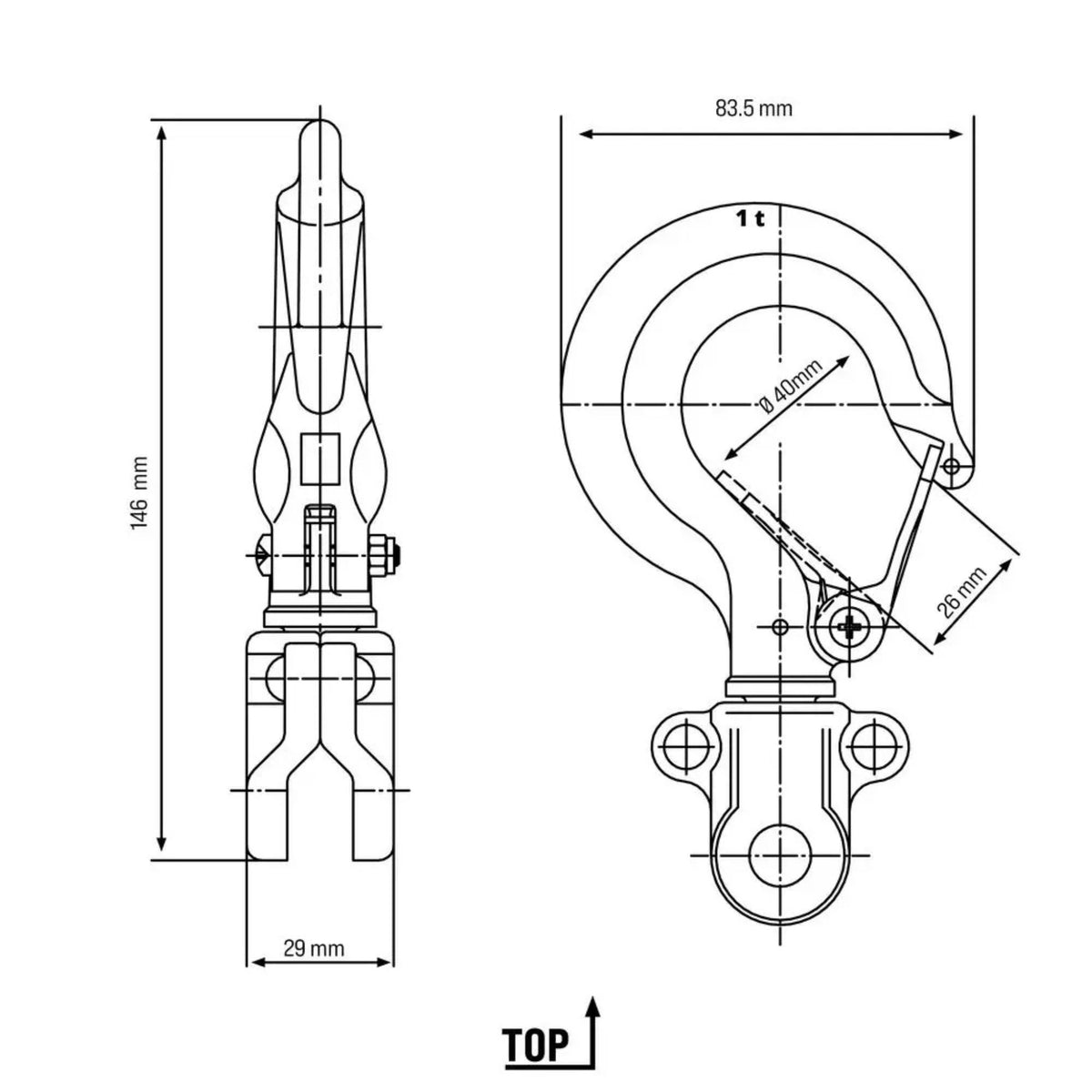

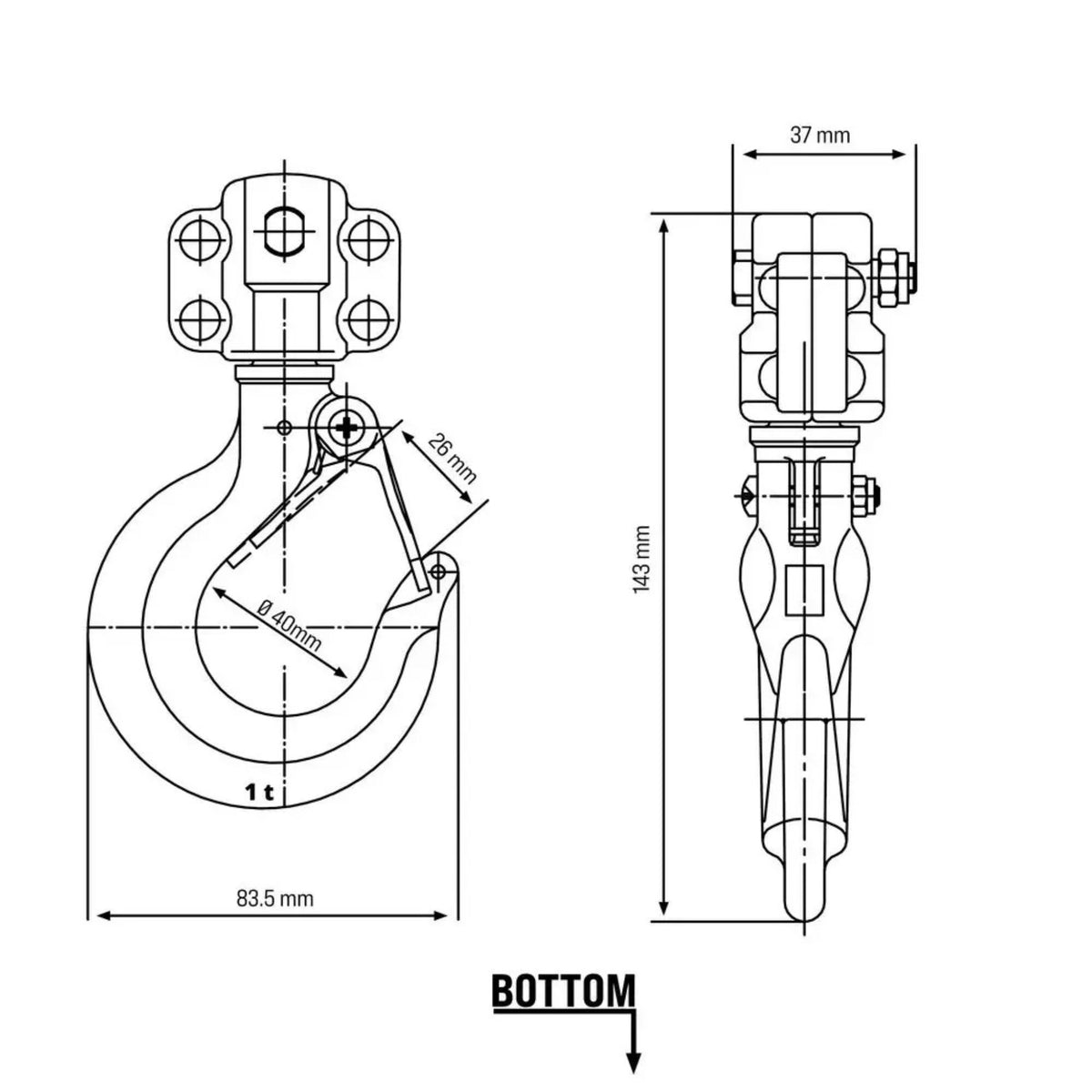

| Crochet de charge |
Acier, 1 000 kg maximum |
| Rotation du crochet |
360° continu (rotation libre) |
| Verrouillage du crochet |
Oui, verrouillage mécanique intégré (déclenchement automatique) |
| Crochet supérieur |
Acier, rotation de 360 |
| Verrouillage de fixation |
Oui, serrure mécanique intégrée |
| Ouverture du crochet |
Non déclarée par le fabricant - vraisemblablement la norme industrielle |
Construction et composants
| Composants |
Spécification |
| Corps principal |
Acier robuste |
| Engrenages |
Cylindres en acier, lubrification intégrée |
| Paliers |
Non déclarés par le fabricant - probablement en acier standard |
| Couvercle de l'engrenage |
Partiel (protection contre les intempéries) |
Dimensions et poids
| Composant |
Spécification |
| Longueur du corps du palan |
230 mm |
| Profondeur du corps du palan |
180 mm |
| Hauteur du corps du palan |
175 mm |
| Poids net |
10,4 kg |
| Poids brut (emballage) |
Non déclaré par le fabricant |
| Transportabilité |
Manuel - poids modéré, transportable par deux personnes ou dans un sac à dos avec effort |
Conformité
| Composant |
Spécification |
| Marquage CE |
Oui, directive sur les machines 2006/42/CE |
| Normes appliquées |
EN 14491 (palans manuels) - présumé |
| Protection de l'opérateur |
Crochet avec serrure, engrenage autobloquant, protection de la base de l'engrenage |
| Garantie |
24 mois à compter de la date d'achat (norme Güde) |
| Pays de fabrication |
Allemagne |
Equipement standard
- Palan Güde à engrenage droit 1000 kg assemblé et prêt à l'emploi
- Crochet de charge en acier 1 000 kg avec verrouillage mécanique intégré
- Crochet supérieur en acier pivotant sur 360°.
- Chaîne de charge en acier Ø 6 mm longueur 3 m
- Chaîne d'entraînement de 2,5 m pour fonctionnement manuel
- Corps robuste en acier avec engrenages droits intégrés
- Manuel d'utilisation en allemand et en italien
- Déclaration de conformité CE
-
Non inclus: huile de lubrification (il est recommandé de la fournir séparément), protection contre la pluie du crochet (couvercle en option), support de fixation de la poutre (demande personnalisée)
Questions fréquemment posées
Quel est l'effort physique nécessaire pour soulever 1 000 kg ?
Le réducteur cylindrique multiplie la force : pour soulever 1 000 kg, l'opérateur doit appliquer un effort équivalent à une pression manuelle de ~100-200 kg sur la chaîne d'entraînement. Le rapport de multiplication exact n'est pas indiqué (il est estimé entre 5:1 et 10:1 en fonction de la configuration de l'engrenage). Cependant, le levage est progressif - il ne s'agit pas de tirer une fois, mais d'une séquence de petites tractions sur la chaîne.
Comment fonctionne le verrouillage automatique de la charge ?
Les engrenages droits ont un angle d'inclinaison tel que la charge tire automatiquement sur les dents - lorsque vous relâchez l'entraînement de la chaîne, la friction et la géométrie de l'engrenage bloquent instantanément la charge. Il ne s'agit pas d'un verrouillage par pression (opération manuelle), mais d'un verrouillage mécanique par gravité. Sécurité très élevée : même en cas de rupture de la chaîne, la charge reste bloquée en suspension.
Puis-je soulever une charge >1 000 kg en forçant ?
Non, ce n'est absolument pas recommandé. La chaîne en acier de Ø6 mm a une résistance à la rupture d'environ 1 200 kg - la marge de sécurité n'est que de 20 % supérieure à la valeur nominale. Forcer une charge >1 000 kg présente les risques suivants : (1) rupture soudaine de la chaîne, (2) défaillance de l'engrenage, (3) chute de la charge. Utilisez un palan dont la taille est adaptée à la charge réelle.
Comment lubrifier le réducteur cylindrique ?
Lubrification mensuelle recommandée : appliquez de l'huile lubrifiante polyvalente (par exemple, de l'huile de machine 32 cSt) sur les dents visibles de l'engrenage. Quantité : 10-20 ml par séance. Méthode : dévisser le bouchon d'inspection (le cas échéant) ou appliquer de l'huile sur les flancs accessibles de l'engrenage. Ne pas trop lubrifier (risque d'accumulation de poussière/de saleté).
Comment fonctionne le verrouillage du crochet ?
Le crochet est doté d'un mécanisme à ressort qui se déclenche automatiquement lorsque la charge repose : la dent de verrouillage s'engage et maintient la charge. Pour l'ouvrir, il suffit de soulever légèrement le crochet pour libérer le ressort, puis de retirer la charge. Le mécanisme est robuste - aucun entretien n'est nécessaire si le verrou s'enclenche correctement (vérification hebdomadaire).
Puis-je allonger la chaîne si j'ai besoin d'une hauteur >3 m ?
Il n'est pas recommandé de modifier le palan. La chaîne intégrée est dimensionnée pour assurer un rapport de transmission correct - l'allongement de la chaîne modifierait le mécanisme et pourrait entraîner un glissement de la transmission. Si une hauteur >3 m est nécessaire, il faut acheter un palan avec une chaîne plus longue ou utiliser des systèmes de levage fixes (grues de construction).
Quel est l'entretien extraordinaire nécessaire ?
Minime. Les engrenages du vérin sont robustes et ne nécessitent pas de révision si : (1) lubrification régulière, (2) pas de chocs violents sur le corps du palan, (3) charge toujours conforme à la valeur nominale. Une inspection annuelle est recommandée par un technicien Güde (vérification des dents de l'engrenage, verrouillage) - coût ~€80-120.
Le palan est-il adapté à un levage vertical continu ou seulement occasionnel ?
Conçu pour des levages occasionnels, il n'est pas conçu pour des cycles continus. L'effort de l'opérateur est considérable : même s'il ne s'agit que de "100-200 kg", tenir le palan pendant plus de 30 secondes est fatigant. Limite pratique : ~50 cycles/heure (1 cycle = lever 3 m + descendre 3 m). Pour des cycles continus >100/heure, demandez des palans électriques.
