Dispositivi di protezione per torni PTO 10/350

Proprietà
Questa protezione di sicurezza protegge l'operatore dal contatto diretto con i componenti rotanti del mandrino e dagli schizzi di lubrificanti e refrigeranti, nonché dai trucioli
Grazie alla sua base di ancoraggio regolabile lungo tutto l'asse del supporto dello scudo, la protezione può essere montata nella parte posteriore del carrello longitudinale o direttamente su di esso. A richiesta, grazie alle staffe regolabili in dotazione, e al profilo posteriore portante di giusta misura (dimensione da comunicare), il riparo può essere montato anche direttamente sulla protezione posteriore PTO 31
Lo scudo è composto da due parti articolate che si aprono verticalmente e sono trattenute da molle a gas, mantenendo l'utensile liberamente accessibile
Completo di microinterruttore di sicurezza
Articoli complementari:

PMG 60/185 (Art.Nr.: 57-1143)
PBA 01/190 (Art.Nr.: 57-1140)
PBA 01/325 (Art.Nr.: 57-1141)
PBA 02/325 (Art.Nr.: 57-1142)

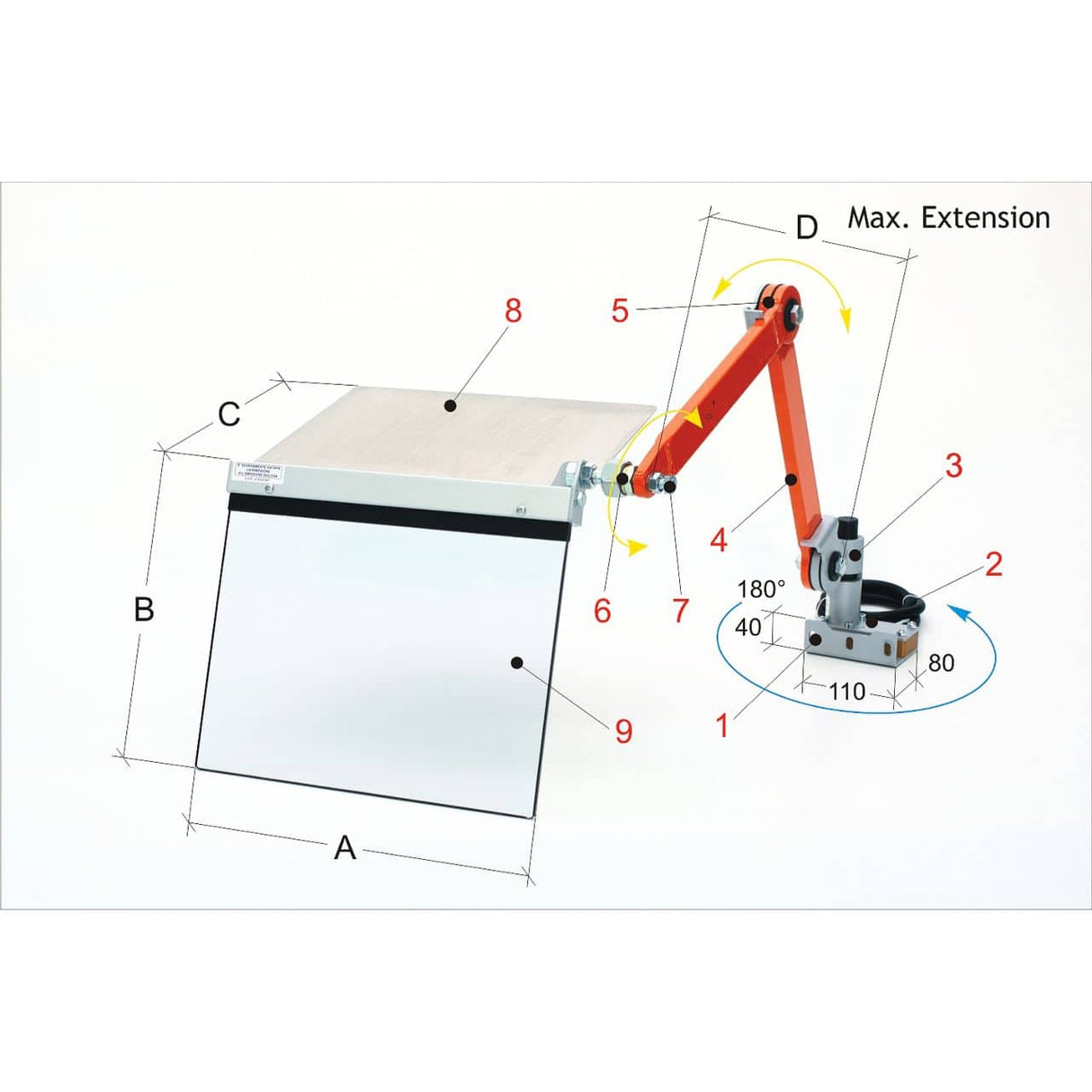

Specifiche tecniche
A 350

B 300

C 280

D 550

Peso 6,6 kg

1 Scudo anteriore in materiale plastico antiurto e resistente all'olio
2 Scudo superiore in materiale plastico antiurto e resistente all'olio
3 Braccio portante dello scudo
4 Staffa per rotazione scudo anteriore
5 Gruppo molla a gas
6 Scatola principale microinterruttore di sicurezza - girevole 90°, n. 2 contatti NC
7 Profilo portante completo di staffe
8 Morsetti per collegamento schermo e gruppo microinterruttori
9 Base di ancoraggio regolabile
