Le crochet de levage avec dispositif de sécurité Bernardo ID 6400 est un crochet mécanique pour élingues avec une capacité de charge maximale de 6 400 kg et un dispositif de fermeture de sécurité intégré. Dimensions A 274 mm × B 114,8 mm × C 48 mm, trou Ø D 27,9 mm, poids env. 1 kg. Fabriqué en acier forgé à haute résistance. Il se connecte à des chaînes, des câbles métalliques ou des sangles pour l'élingage de charges lors des opérations de levage. Convient aux ateliers mécaniques, aux charpentes, aux entrepôts, aux chantiers de chargement/déchargement, aux applications avec grues à potence, palans, treuils. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Charge maximale: 6 400 kg
-
Dispositif de sécurité: Intégré (fermeture automatique)
-
Dimension A (hauteur totale): 274 mm
-
Dimension B (largeur): 114,8 mm
-
Dimension C (ouverture du crochet): 48 mm
-
Trou Ø D: 27,9 mm
-
Poids: env. 1 kg
Qui utilise l'ID 6400 et pourquoi
Le Bernardo ID 6400 est un crochet de levage mécanique en acier forgé dimensionné pour des charges allant jusqu'à 6 400 kg. Caractéristique constructive clé : le dispositif de sécurité intégré (clapet de fermeture à ressort) empêche le décrochage accidentel de l'élingue pendant le levage. Pour la sécurité des opérateurs lors des opérations de levage, le dispositif de sécurité est obligatoire par la loi (norme européenne EN 1677 sur les crochets de levage). Capacité de 6 400 kg dimensionnée pour le levage industriel lourd : machines complètes, conteneurs, structures métalliques lourdes. Le trou Ø 27,9 mm permet la connexion à des chaînes, des câbles métalliques, des sangles textiles ou des élingues de levage standard. L'ouverture du crochet C 48 mm définit les dimensions de l'œillet de l'élingue compatible. Dans les laboratoires des clients Krollit, le crochet ID 6400 est choisi par les ateliers mécaniques, les charpentes métalliques, les chantiers de construction, les entrepôts logistiques, et tous les contextes où les opérations de levage nécessitent des crochets certifiés conformes à la norme européenne EN 1677.
Sa place dans la gamme Bernardo
La gamme de crochets de levage ID Bernardo est organisée en 6 modèles par capacité de charge : ID 250 (250 kg), ID 500 (500 kg), ID 1000 (1 000 kg), ID 2000 (2 000 kg), ID 3200 (3 200 kg), ID 6400 (6 400 kg). Tous les modèles sont en acier forgé à haute résistance avec dispositif de sécurité intégré (clapet de fermeture automatique à ressort) conforme à la norme européenne EN 1677.
L'ID 6400 est le haut de gamme de la série avec une capacité de 6 400 kg. Trou Ø 27,9 mm (contre 21,8 pour la gamme 2000-3200), dimensions A 274 × B 114,8 × C 48 mm. Pour les applications industrielles lourdes continues ou des capacités encore supérieures, évaluer des crochets de levage spéciaux ou des systèmes multi-crochets.
Différence avec la série CW Bernardo : les ID sont des crochets de levage purs (sans mesure de poids) ; les CW sont des dynamomètres électroniques à crochet (avec système de pesage intégré). Pour les applications de levage uniquement, les ID sont économiques et robustes ; pour les applications où il faut aussi peser la charge suspendue, choisir les CW.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec un poids d'environ 1 kg, il est expédié dans un emballage de protection individuel et facilement manipulé par une personne. Chaînes, câbles, élingues, accessoires complémentaires et pièces de rechange d'origine Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Documentation de conformité EN 1677 (pour crochets ID) ou d'étalonnage des instruments (pour dynamomètres CW) incluse dans l'emballage. Service client en italien disponible.
Pour qui est l'ID 6400
| Profil |
Compatibilité |
Raison |
| Bricoleur avec des levages occasionnels |
Approprié |
Pour le levage occasionnel de moteurs, équipements, matériaux en atelier domestique. Dispositif de sécurité intégré, certification EN 1677. |
| Atelier mécanique avec des levages réguliers |
Recommandé |
Pour le levage de moteurs, composants mécaniques, équipements en atelier. Acier forgé à haute résistance, dispositif de sécurité pour les opérations quotidiennes. |
| Charpente / chantier de construction |
Recommandé |
Pour le levage de structures métalliques, matériaux de construction, équipements de chantier. Conformité EN 1677 obligatoire pour usage professionnel sur chantier. |
Non indiqué pour: applications avec des charges supérieures à 6 400 kg (risque de rupture du crochet et de blessure grave) ; applications avec des charges dynamiques ou impulsives dépassant la capacité de charge statique certifiée (respecter les coefficients de sécurité déclarés par le fabricant) ; applications nécessitant la pesée de la charge (la série dynamométrique CW est le bon choix) ; environnements corrosifs sans protection adéquate (l'acier forgé est galvanisé mais ne résiste pas aux solvants agressifs ou aux atmosphères marines) ; utilisation sans dispositif de sécurité fermé (le linguet de fermeture DOIT toujours être intact : s'il est endommagé, remplacer immédiatement le crochet).
Capacité de levage
| Spécification |
Valeur |
| Charge maximale certifiée |
6 400 kg |
| Dispositif de sécurité |
Languette de fermeture automatique à ressort |
| Matériau |
Acier forgé à haute résistance |

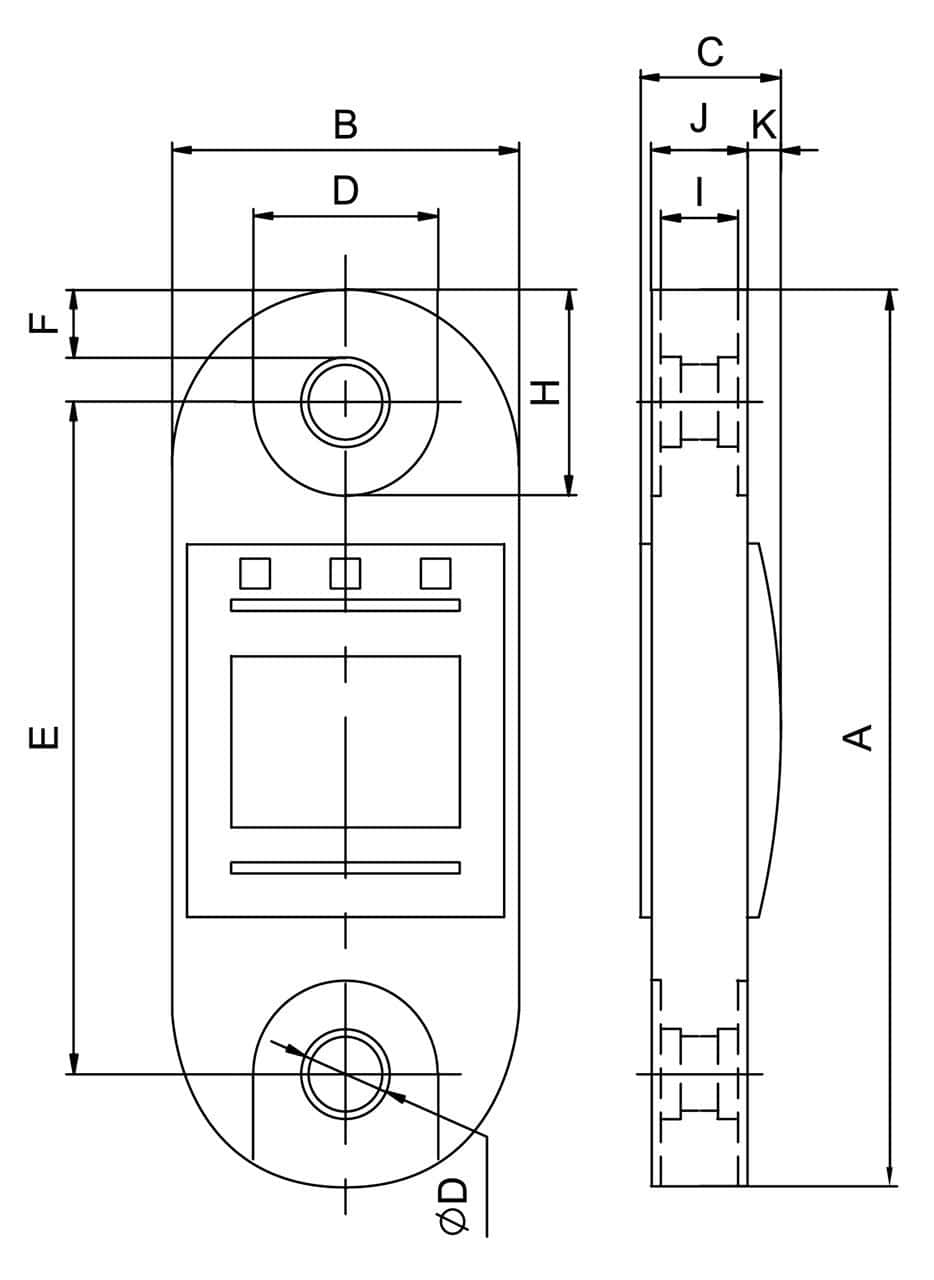

Dimensions géométriques
| Spécification |
Valeur |
| A (hauteur totale) |
274 mm |
| B (largeur) |
114,8 mm |
| C (ouverture du crochet) |
48 mm |
| Ø D (trou) |
27,9 mm |
| E |
216,9 mm |
| F |
29 mm |
| G |
54,1 mm |
| H |
69,9 mm |
| I |
25,4 mm |
| J |
33 mm |
| K |
10,2 mm |
Poids
| Spécification |
Valeur |
| Poids du crochet |
env. 1 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Norme de référence |
EN 1677 (Crochets pour élingues de levage) |
Équipement standard
- Crochet de levage Bernardo ID 6400 avec dispositif de sécurité
- Documentation de conformité EN 1677
- Marquage de la capacité sur le corps du crochet
- Manuel d'utilisation et instructions pour l'inspection périodique
Foire aux questions
Que signifie "dispositif de sécurité intégré" sur un crochet de levage?
C'est un clapet de fermeture à ressort qui ferme automatiquement l'ouverture du crochet une fois l'élingue insérée : il empêche le décrochage accidentel de l'élingue pendant le levage. Il est obligatoire par la loi dans les opérations de levage selon la norme européenne EN 1677.
Sans dispositif de sécurité, lors d'un levage, l'élingue pourrait se décrocher accidentellement suite à des oscillations, des chocs ou des rotations de la charge, avec un risque de chute de la charge et de blessures graves. Le dispositif de sécurité est un composant déterminant du crochet : si le clapet de fermeture est endommagé ou ne se ferme pas correctement, le crochet NE doit PAS être utilisé et doit être remplacé immédiatement.
La capacité de 6 400 kg est-elle vraiment sûre?
Oui, avec un coefficient de sécurité standard. La capacité de 6 400 kg est la charge de travail certifiée (Working Load Limit, WLL) : le crochet est conçu pour résister à environ 4 fois cette charge avant la rupture statique. Le coefficient de sécurité minimum est de 4:1 selon la norme EN 1677.
Important : la WLL se réfère à des charges statiques verticales. Pour les charges dynamiques (levages rapides, chocs, oscillations), la capacité effective est réduite. Pour les élingues angulaires (chaînes à 2 ou 4 brins formant un angle avec la verticale), la capacité effective de chaque crochet est significativement réduite : à 60° d'ouverture, la capacité effective est de 50% de la nominale. Consulter les tableaux EN 818-2 pour un dimensionnement correct.
À quelle fréquence le crochet doit-il être inspecté?
Pour un usage quotidien professionnel : inspection visuelle avant chaque utilisation, inspection approfondie tous les 6 à 12 mois par du personnel qualifié. Pour un usage occasionnel : inspection approfondie annuelle. La réglementation italienne exige l'enregistrement des inspections périodiques.
Ce qu'il faut vérifier lors des inspections : déformations du corps du crochet (allongement de l'ouverture), intégrité du dispositif de sécurité (le linguet ferme correctement), absence de fissures ou d'usure excessive, lisibilité du marquage de la capacité. Si même une seule de ces conditions n'est pas remplie, le crochet doit être remplacé. La norme EN 1677-1 fournit des critères d'évaluation détaillés.
Puis-je utiliser le crochet avec des chaînes ou seulement avec des sangles textiles?
Avec les deux. Le trou Ø 27,9 mm permet la connexion à des chaînes de levage (vérifier le diamètre de maille compatible), des câbles métalliques (avec manchon), des sangles textiles à œillet, des élingues de levage. La compatibilité dépend des dimensions de l'œillet de l'élingue.
Pour les chaînes de levage, la capacité de la chaîne DOIT être égale ou supérieure à la capacité du crochet : l'utilisation d'une chaîne de capacité inférieure au crochet entraîne un risque de rupture de la chaîne. Les élingues textiles (sangles, sangles) ont généralement des coefficients de sécurité supérieurs aux chaînes (5:1 ou 7:1). Pour les applications industrielles lourdes continues, les chaînes sont préférables pour une durée de vie supérieure.
Le linguet de sécurité peut-il être remplacé?
Oui, c'est un composant remplaçable. En cas de dommage au linguet ou au ressort de rappel, la pièce de rechange d'origine Bernardo est disponible en stock. Le remplacement est une opération simple (5-10 minutes) qui ne nécessite pas de compétences spécialisées.
Le dispositif de sécurité est un composant consommable soumis à l'usure : lors des opérations quotidiennes, le ressort peut perdre sa tension, le linguet peut se déformer suite à des chocs accidentels. Pour un usage intensif, il est recommandé de garder un stock de pièces de rechange. Inspection visuelle quotidienne pour vérifier que le linguet de fermeture fonctionne correctement avant chaque utilisation.
