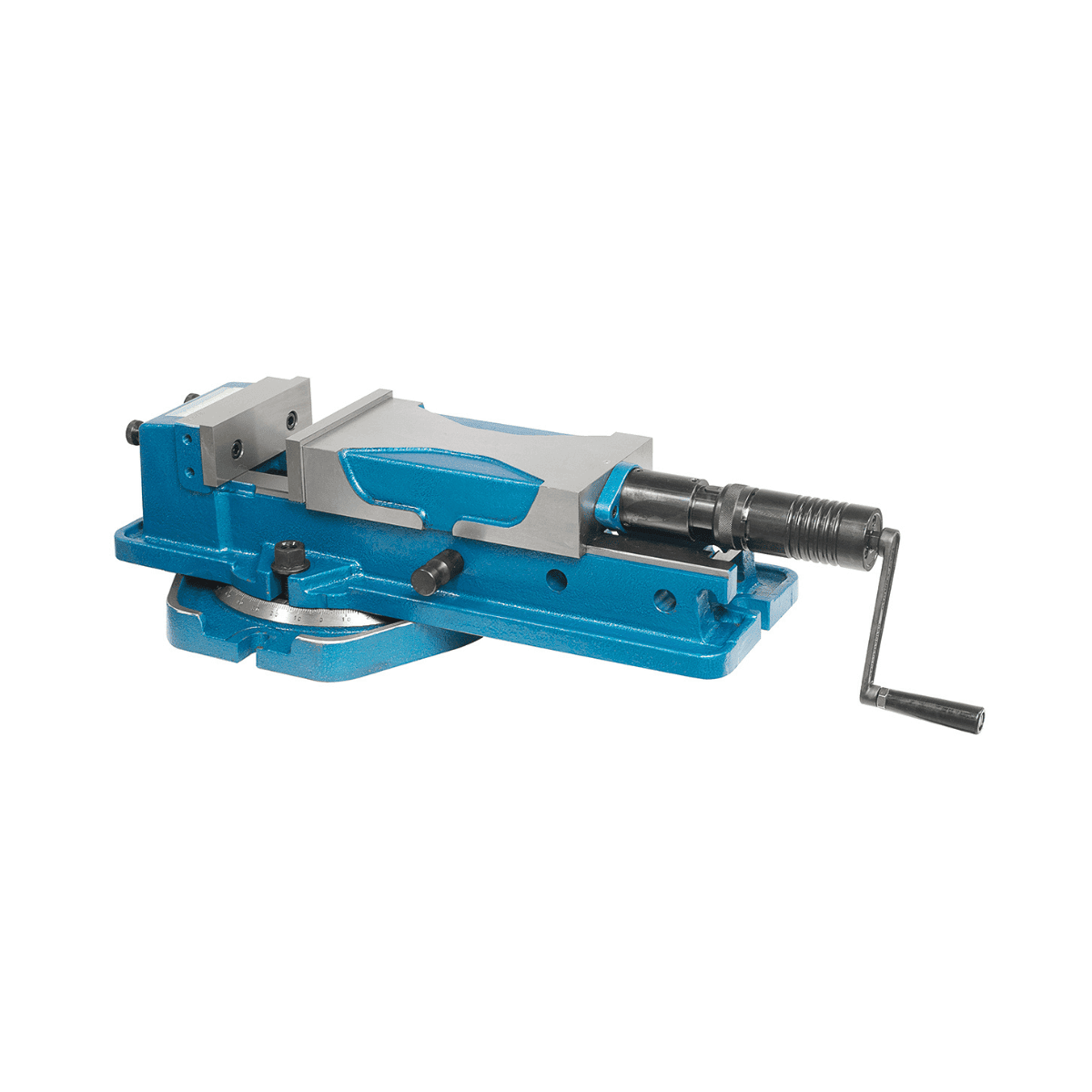

L'étau hydraulique de machine Bernardo PHV 160 est un étau à usage professionnel, pesant 72 kg. Krollit, distributeur officiel de Bernardo depuis 2007.
- A: 625 mm
- B: 240 mm
- C: 160 mm
- d: 205 mm
- E: 140 mm
- F: 58 mm
Qui utilise l'étau hydraulique de machine PHV 160 et pourquoi
L'étau hydraulique de machine PHV 160 est un étau à usage professionnel distribué par Krollit.
Sa place dans la gamme Bernardo
L'étau hydraulique de machine Bernardo PHV 160 s'inscrit dans la gamme des étaux Bernardo, distribuée en France par Krollit depuis 2007. La gamme Bernardo comprend des modèles de diverses catégories et performances : pour choisir la machine adaptée à votre cas d'utilisation, vous pouvez consulter le catalogue Bernardo sur Krollit ou contacter le service client pour obtenir de l'aide dans votre sélection.
Logistique et support Krollit
Expédition sous 3 à 5 jours ouvrables depuis l'entrepôt Krollit pour les pièces de rechange et les accessoires. Assistance clientèle en français disponible pour la documentation technique et la vérification de la compatibilité avec la machine de référence. Krollit est distributeur officiel depuis 2007.
À qui s'adresse l'étau hydraulique de machine PHV 160
L'étau hydraulique de machine PHV 160 est recommandé pour les profils professionnels suivants :
-
Ateliers mécaniques et fraiseurs : serrage sûr des pièces pendant le fraisage et le perçage sur machines-outils.
-
Services de production avec usinage en série : serrage rapide et répétable pour les cycles de production.
Déconseillé pour : le tournage de pièces cylindriques (pour le tour, des mandrins autocentrants sont nécessaires, pas des étaux de fraiseuse).

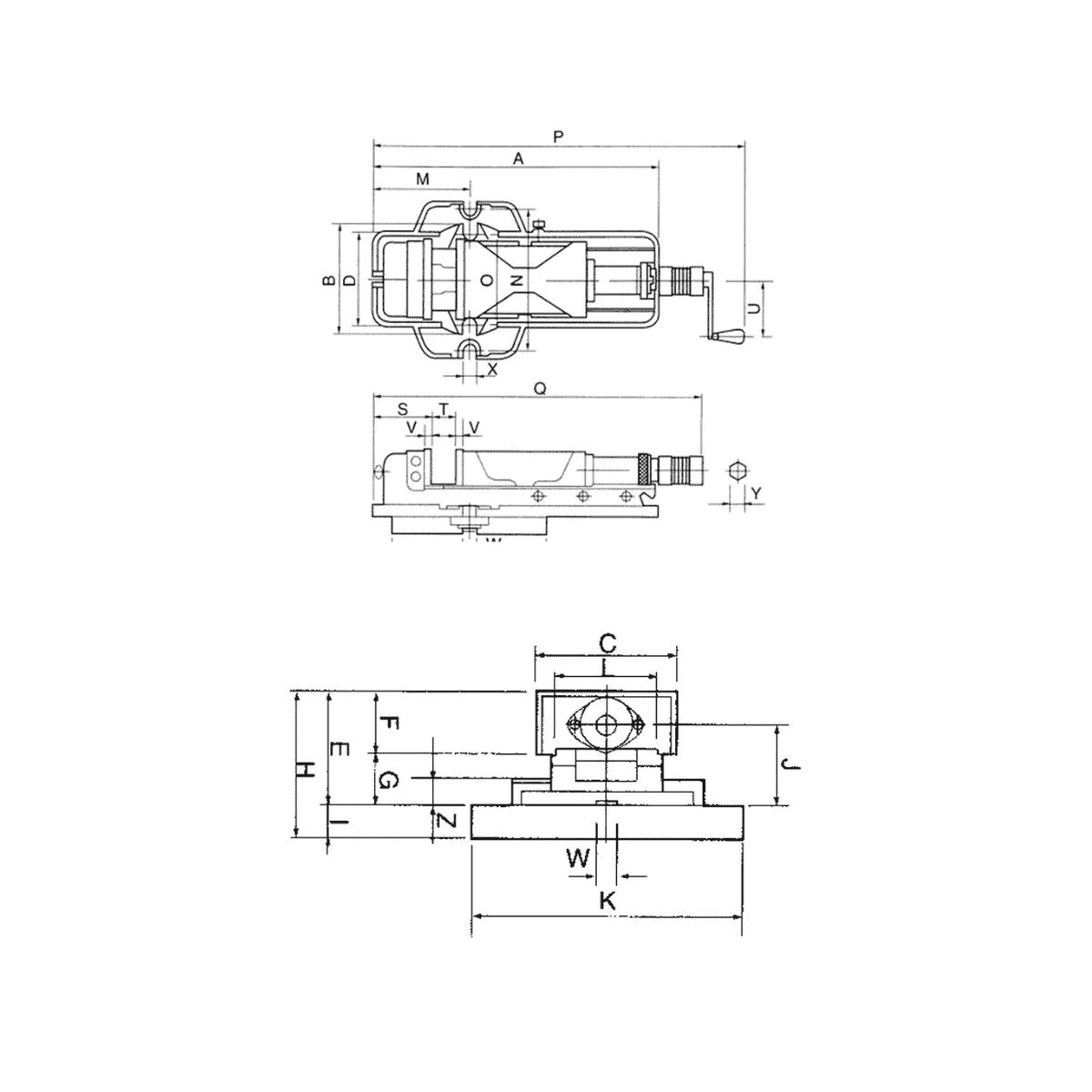

Spécifications techniques
| A |
625 mm |
| B |
240 mm |
| C |
160 mm |
| d |
205 mm |
| E |
140 mm |
| F |
58 mm |
| G |
82 mm |
| h |
179 mm |
| J |
105 mm |
| K |
340 mm |
| L |
125 mm |
| M |
208 mm |
| P |
755 / 1055 mm |
| Q |
640 / 940 mm |
| R |
320 mm |
| S |
125 mm |
| T |
300 mm |
| U |
125 mm |
| V |
15 mm |
| W |
16 mm |
| X |
18 mm |
| Y |
14 mm |
| Z |
27 mm |
| Plage de serrage I |
0 - 110 mm |
| Plage de serrage II |
100 - 210 mm |
| Plage de serrage III |
200 - 310 mm |
| Force de serrage max. |
4000 kg |
| Poids env. |
72 kg |
Questions fréquemment posées
Que fait la table rotative de la PHV ?
La PHV 160 mm a une base pivotante à 360° avec échelle graduée, permettant des opérations à n'importe quel angle horizontal sans repositionner la pièce.
La PHV est un étau de haute précision et haute pression, adapté à la production en série sur les fraiseuses universelles. La rotation précise permet des fraisages angulaires reproductibles.
Que signifie la dimension 160 mm ?
Elle indique la largeur des mors (160 mm), la dimension caractéristique de l'étau. La largeur de serrage (ouverture maximale) varie selon le modèle : typiquement 50-105 mm pour PS/KV, 105-240 mm pour VH/CHV.
Pour choisir la dimension : en règle générale, la largeur des mors doit être au moins 70 % de la taille de la pièce à usiner. Pour les pièces >100 mm, choisissez des étaux de 160 mm ou plus.
Sur quelle machine se monte-t-il ?
Il se monte sur les fraiseuses universelles, les fraiseuses d'établi et les centres d'usinage avec des tables à rainures en T standard DIN.
Vérifiez le poids de l'étau par rapport à la capacité de la table. Les étaux Bernardo {series or "PS/KV"} sont dimensionnés pour les fraiseuses professionnelles ; pour les petites fraiseuses d'établi, des modèles légers (PTS 50, PGS 50) sont nécessaires.
Les mors sont-ils remplaçables ?
Oui, les mors sont trempés, rectifiés et entièrement remplaçables. C'est un avantage important pour l'entretien à long terme.
Les mors sont le point d'usure de l'étau : après des milliers de serrages, ils peuvent présenter des marques ou des déformations. Le remplacement est autonome avec les vis de fixation dédiées. Krollit fournit des mors de rechange d'origine.
Comment maintenir la précision ?
Nettoyage régulier des guides et des mors, application d'une légère couche d'huile sur les pièces coulissantes toutes les 50 heures d'utilisation, contrôle périodique du parallélisme avec un comparateur.
Les copeaux accumulés dans les guides compromettent la précision du parallélisme. Pour une utilisation intensive avec du liquide de refroidissement, séchez l'étau à la fin du quart de travail pour éviter la rouille sur les pièces rectifiées. Tolérance de parallélisme acceptable : 0,02-0,05 mm sur la longueur.
