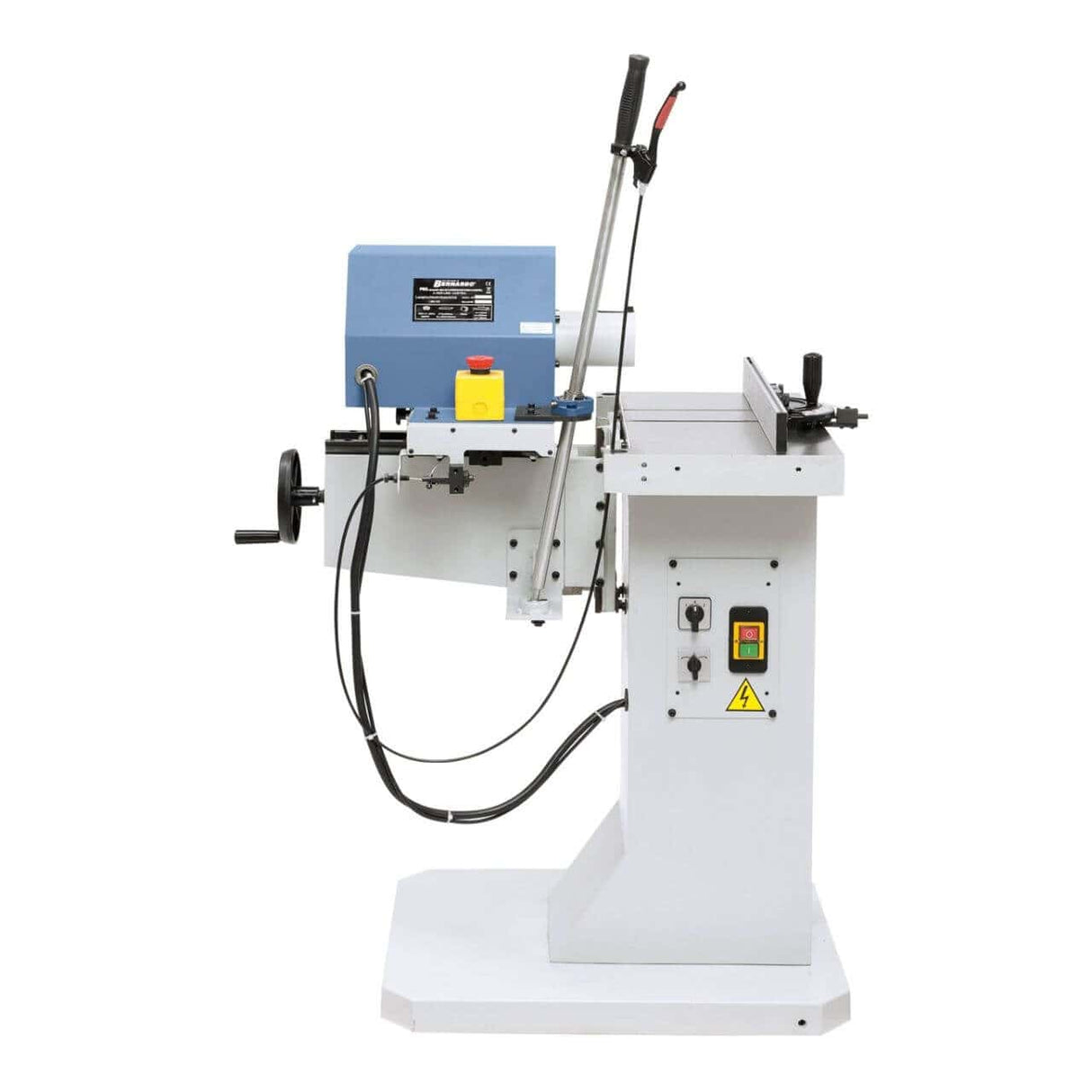

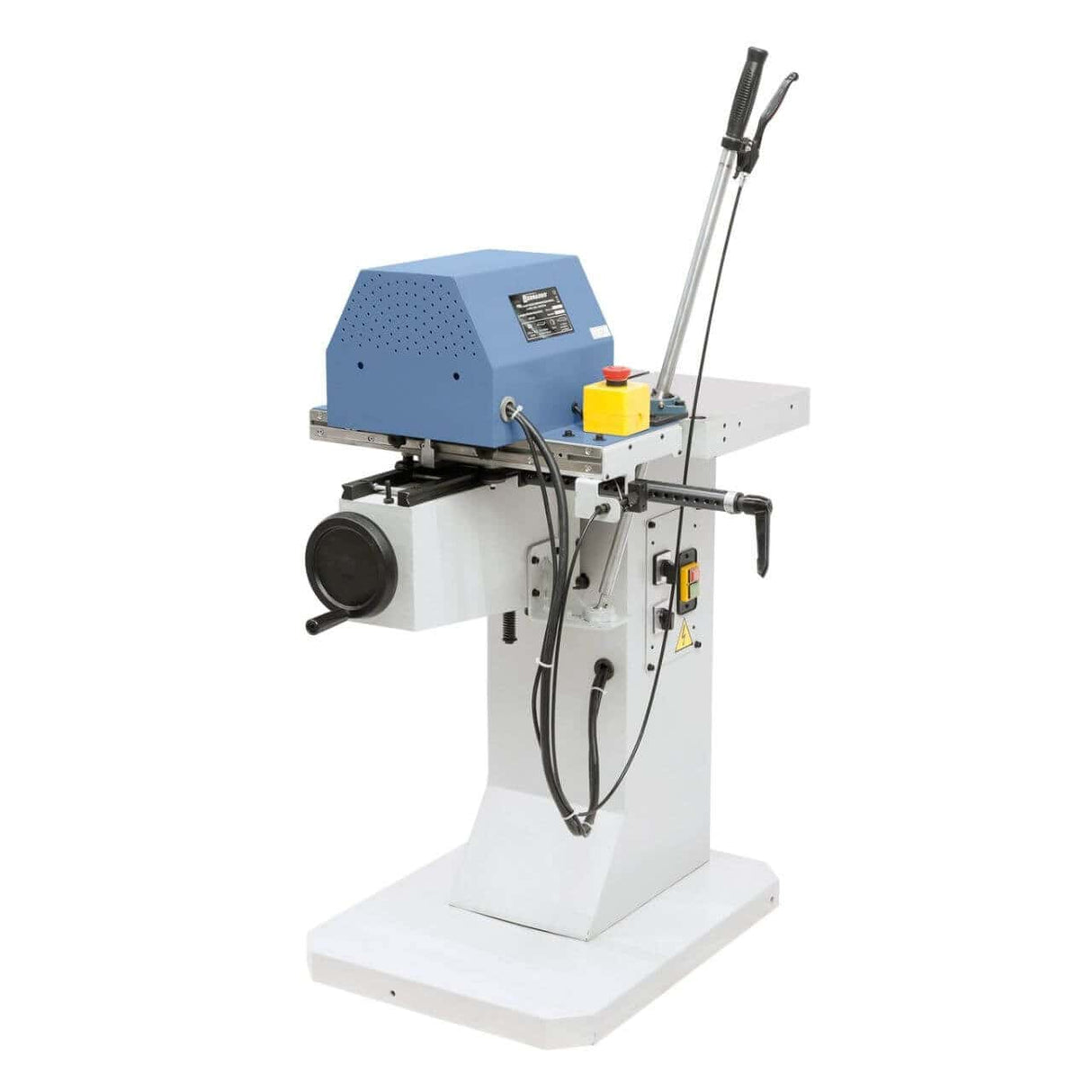

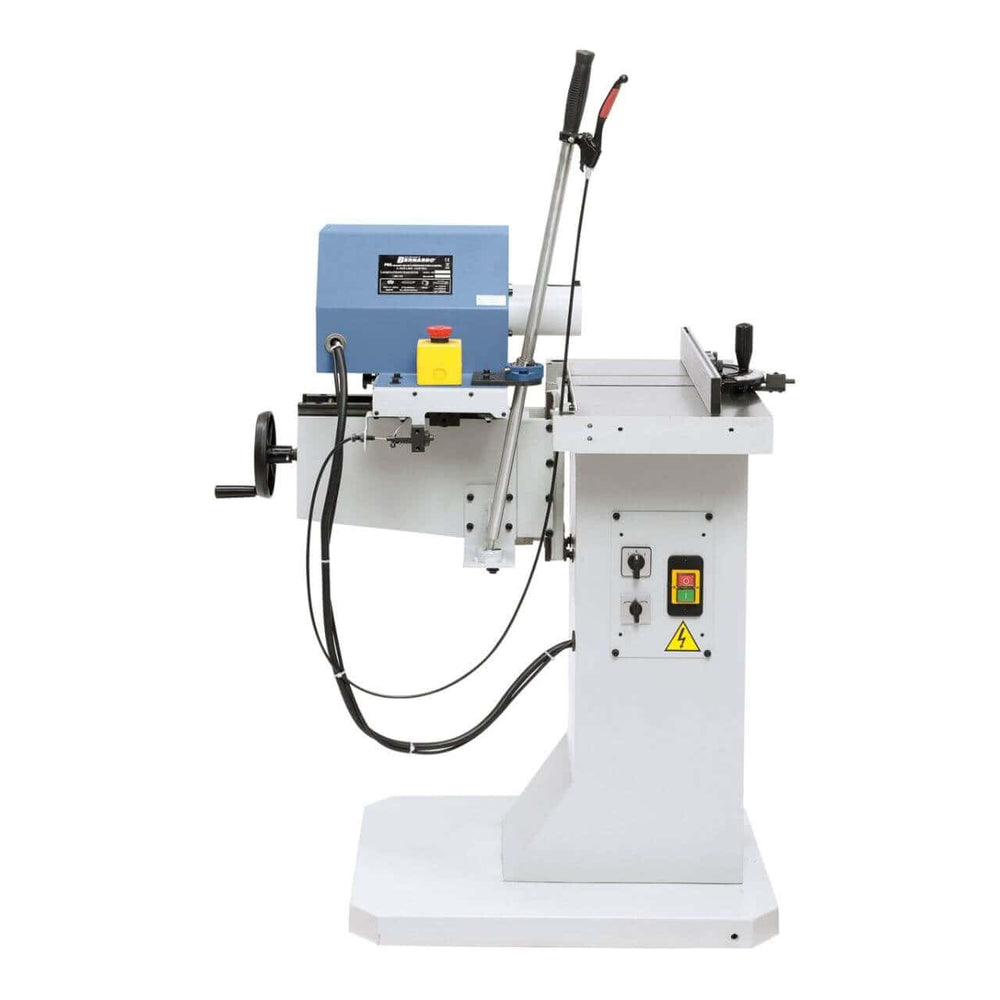

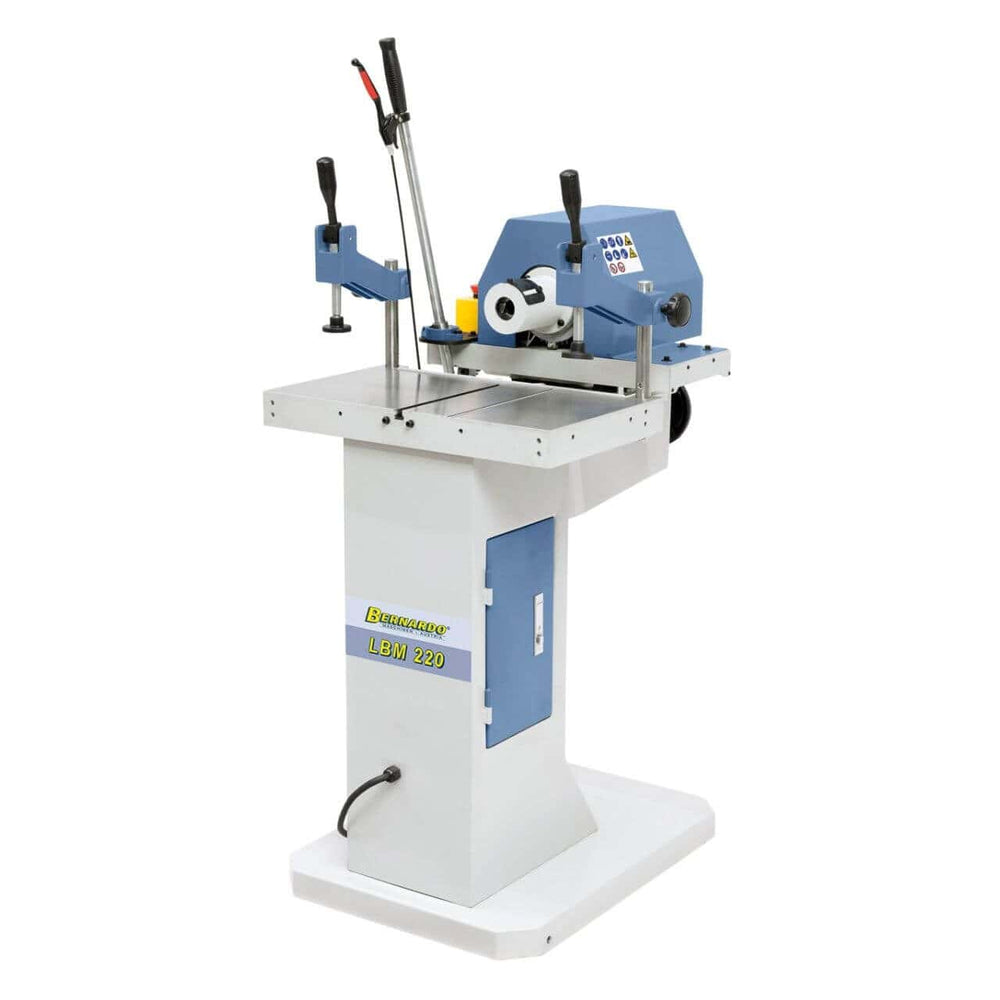

Bernardo LBM 220 - 400 V est une mortaiseuse à bédane carré pour usage professionnel, avec une capacité de 155 mm, un moteur de 3,0 kW (4,0 HP), un poids de 140 kg. Krollit, distributeur officiel de Bernardo depuis 2007.
- Dimensions de la table: 570 x 300 mm
- Élargissement de la table (optionnel): 2 x 600 x 260 mm
- Extension de la table (optionnel): 300 x 600 mm
- Hauteur de la table: 870 mm
- Profondeur max de perçage: 155 mm
- Largeur de perçage: 300 mm
Qui utilise la LBM 220 - 400 V et pourquoi
Les menuiseries professionnelles et les fabricants de meubles utilisent la LBM 220 - 400 V pour la réalisation de mortaises pour des assemblages à tenon sur les portes, fenêtres et meubles, avec des emboîtements précis sur les traverses et les montants.
Sa place dans la gamme Bernardo
Bernardo LBM 220 - 400 V s'insère dans la gamme des mortaiseuses Bernardo, distribuée en France par Krollit depuis 2007. La gamme Bernardo comprend des modèles de différentes catégories et performances : pour choisir la machine adaptée à votre cas d'utilisation, vous pouvez consulter le catalogue Bernardo sur Krollit ou contacter le service client pour obtenir de l'aide dans votre sélection.
Logistique et support Krollit
Expédition des machines en 5-9 jours ouvrables (7 jours dans le Sud). Pour les pièces de rechange et les accessoires, expédition en 3-5 jours ouvrables depuis l'entrepôt Krollit. Assistance client en français disponible pour la documentation technique, les fiches produits et la gestion des commandes de pièces de rechange. Krollit est distributeur officiel depuis 2007.
À qui s'adresse la LBM 220 - 400 V
La LBM 220 - 400 V est recommandée pour les profils professionnels suivants :
-
Menuiseries professionnelles et fabricants de meubles : réalisation de mortaises pour assemblages à tenon sur portes, fenêtres et meubles.
-
Fabricants de menuiseries : usinage de traverses et montants avec des emboîtements précis.
Non indiquée pour : mortaises sur métal ou plastique (machine dédiée au bois : pour d'autres matériaux, des usinages différents sont nécessaires).

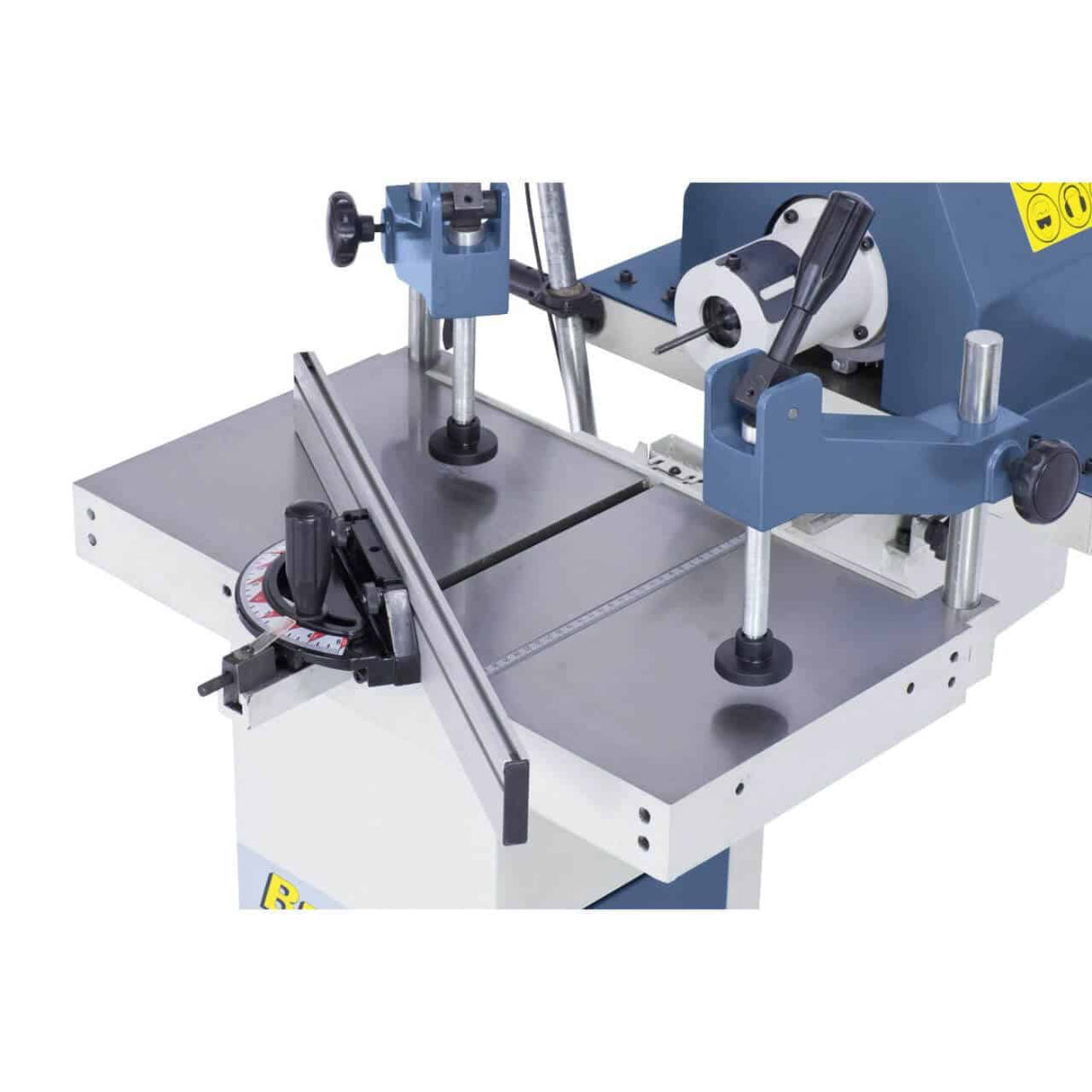

Table, dimensions et géométrie
| Dimensions de la table |
570 x 300 mm |
| Élargissement de la table (optionnel) |
2 x 600 x 260 mm |
| Extension de la table (optionnel) |
300 x 600 mm |
| Hauteur de la table |
870 mm |

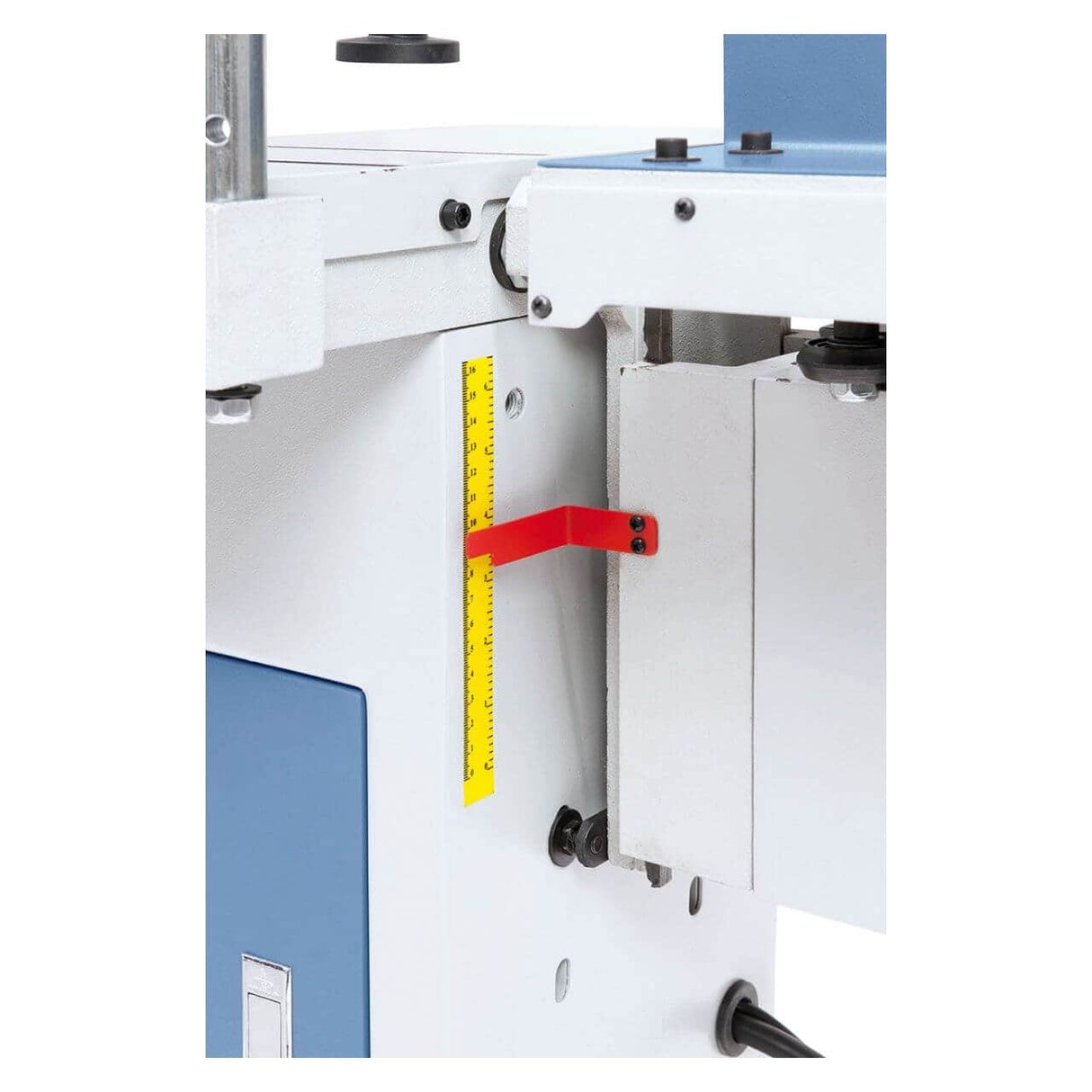

| Réglage en hauteur |
160 mm |
| Dimensions de la machine (LxlxH) |
570 x 950 x 1340 mm |
| Poids |
140 kg |
Moteur et alimentation
| Puissance moteur S1 100% |
3,0 kW (4,0 HP) |
| Puissance moteur S6 40% |
4,2 kW (5,7 HP) |
| Tension |
400 V |
Autres spécifications

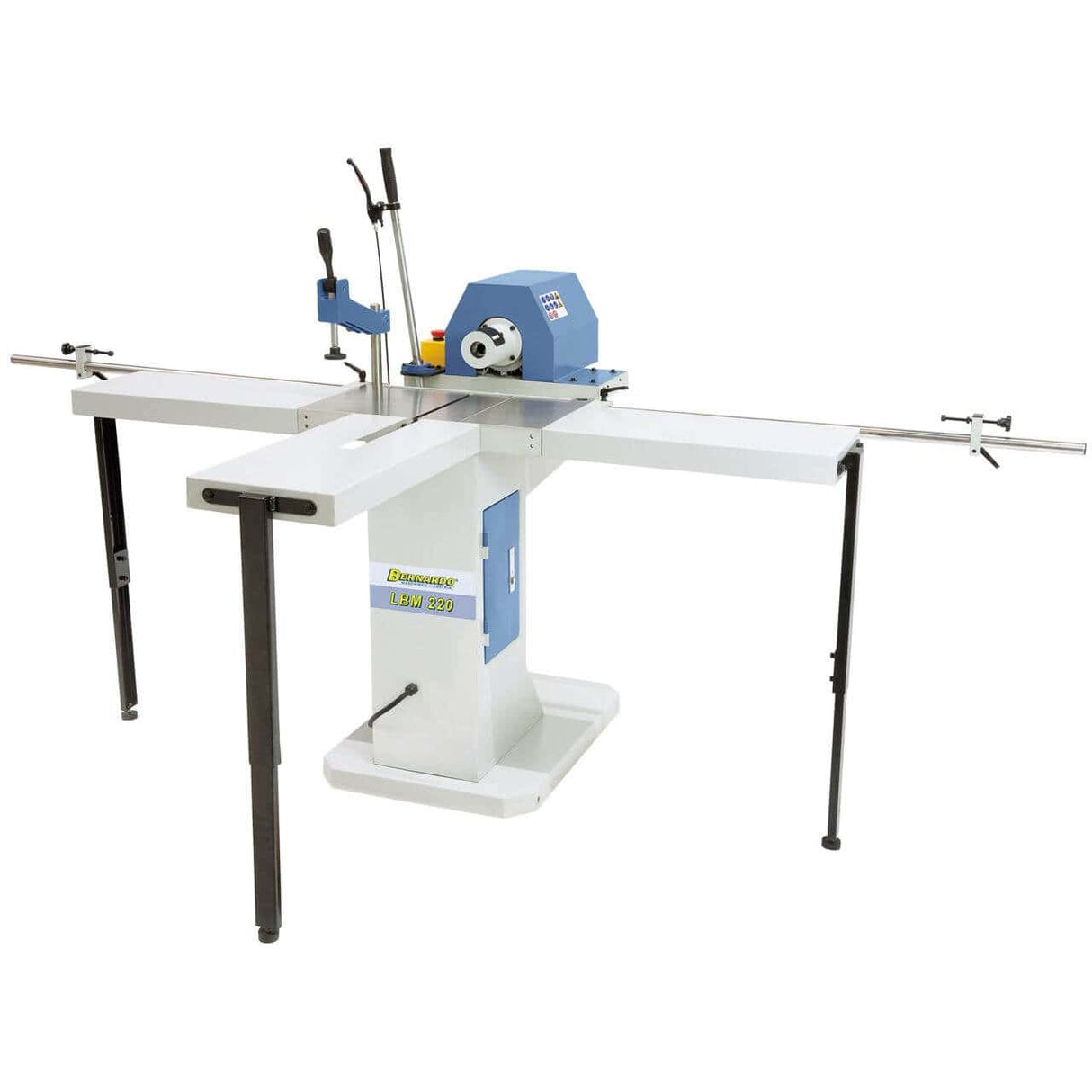

| Avec extensions montées |
2500 x 1500 x 1340 mm |
| Profondeur max de perçage |
155 mm |
| Largeur de perçage |
300 mm |
| Vitesse de rotation |
1400 / 2800 tr/min |
| Mandrin Westcott |
0 – 20 mm |
Questions fréquentes
Que peut usiner la LBM 220 - 400 V ?

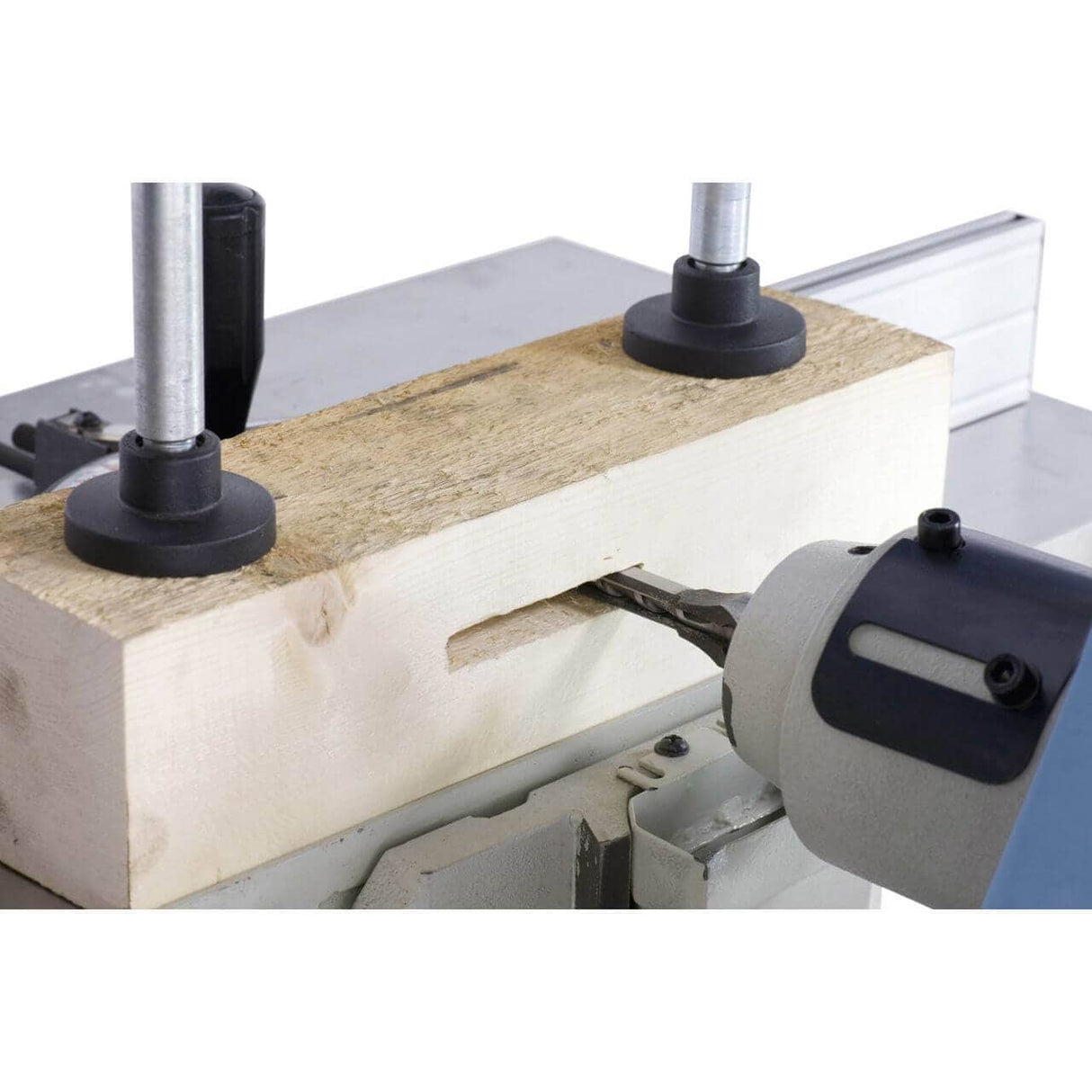

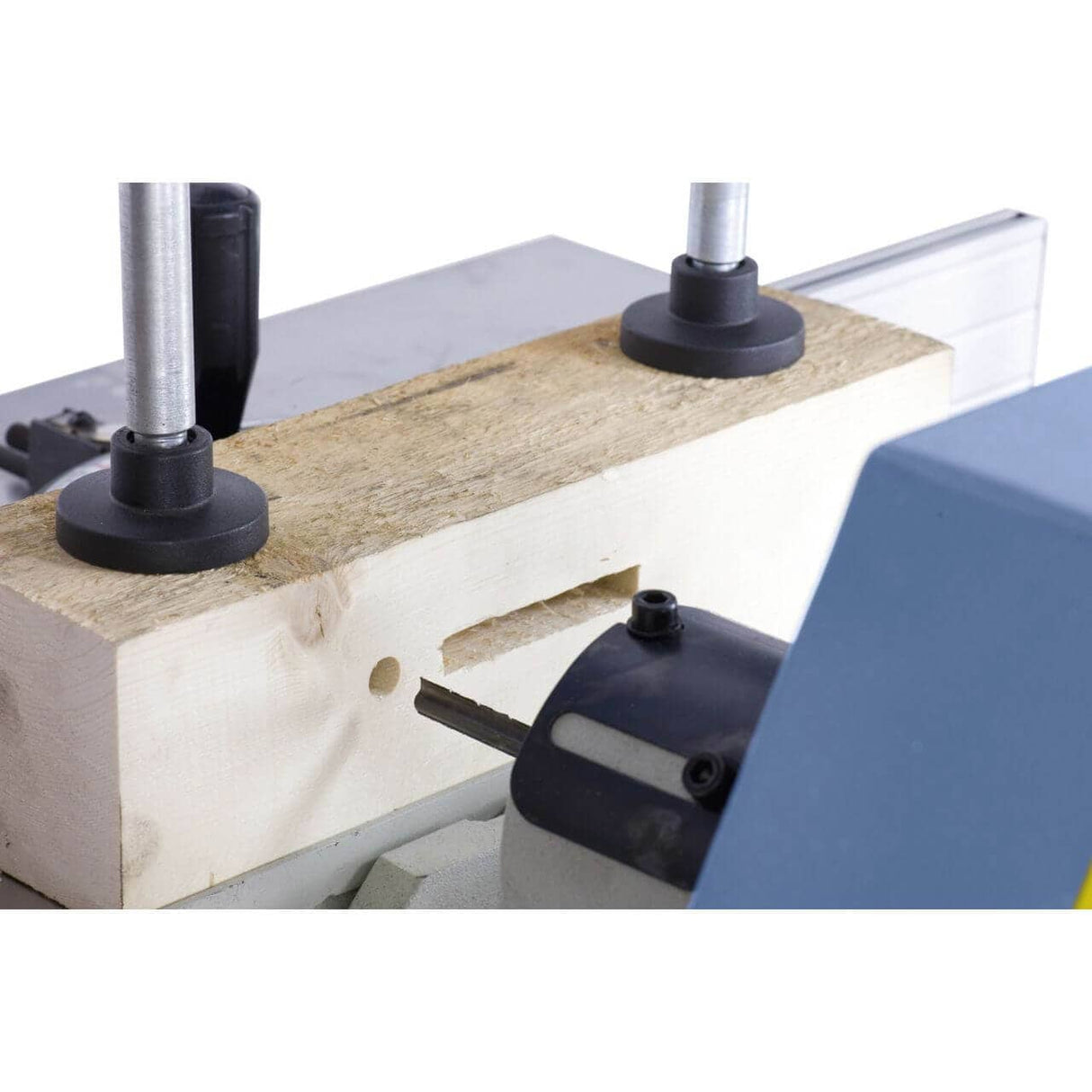

Elle réalise des mortaises rectangulaires pour des assemblages à tenon et mortaise sur bois massif, contreplaqué et panneaux dérivés.
Les mortaiseuses à bédane carré Bernardo HM permettent de réaliser directement des mortaises à angle droit, sans besoin de finition manuelle. Applications typiques : cadres de portes et fenêtres, chaises, meubles et assemblages structurels.
Quelles dimensions de bédane supporte-t-elle ?
Typiquement des bédanes de 6 à 25 mm de largeur. Vérifier la "capacité de perçage" ou "capacité de mortaisage" dans le tableau technique.
Les bédanes HM Bernardo sont des accessoires dédiés avec une queue cylindrique et une pointe creuse trempée. Krollit fournit des pièces de rechange originales compatibles avec les séries HM 12, HM 25 et HM 30.
La tête est-elle inclinable ou pivotante ?
Cela dépend du modèle : la HM 25 a une tête pivotante à 180°, la HM 25 TOP a une tête inclinable de ±22,5° à droite/gauche.
La tête pivotante permet de travailler des pièces de grandes dimensions comme des portes et des cadres par l'arrière. La tête inclinable permet des mortaises angulaires pour des assemblages en biais.
Quelle alimentation nécessite-t-elle ?
Les modèles HM 12, HM 25 et HM 30 sont équipés d'un moteur monophasé de 0,75 kW, 230 V. Voir "Tension" dans le tableau technique.
L'alimentation monophasée rend ces mortaiseuses utilisables même dans des ateliers sans ligne triphasée. La machine nécessite cependant une protection différentielle dédiée.
Quel est le poids de la machine ?
Voir la donnée "Poids" dans le tableau technique. Typiquement 100 kg (HM 25) ou 110 kg (HM 25 TOP).
La masse élevée en fonte offre une rigidité pendant le mortaisage, réduisant les vibrations et améliorant la précision. Pour le déplacement et l'installation, un chariot hydraulique ou l'aide d'un deuxième opérateur est recommandé.
