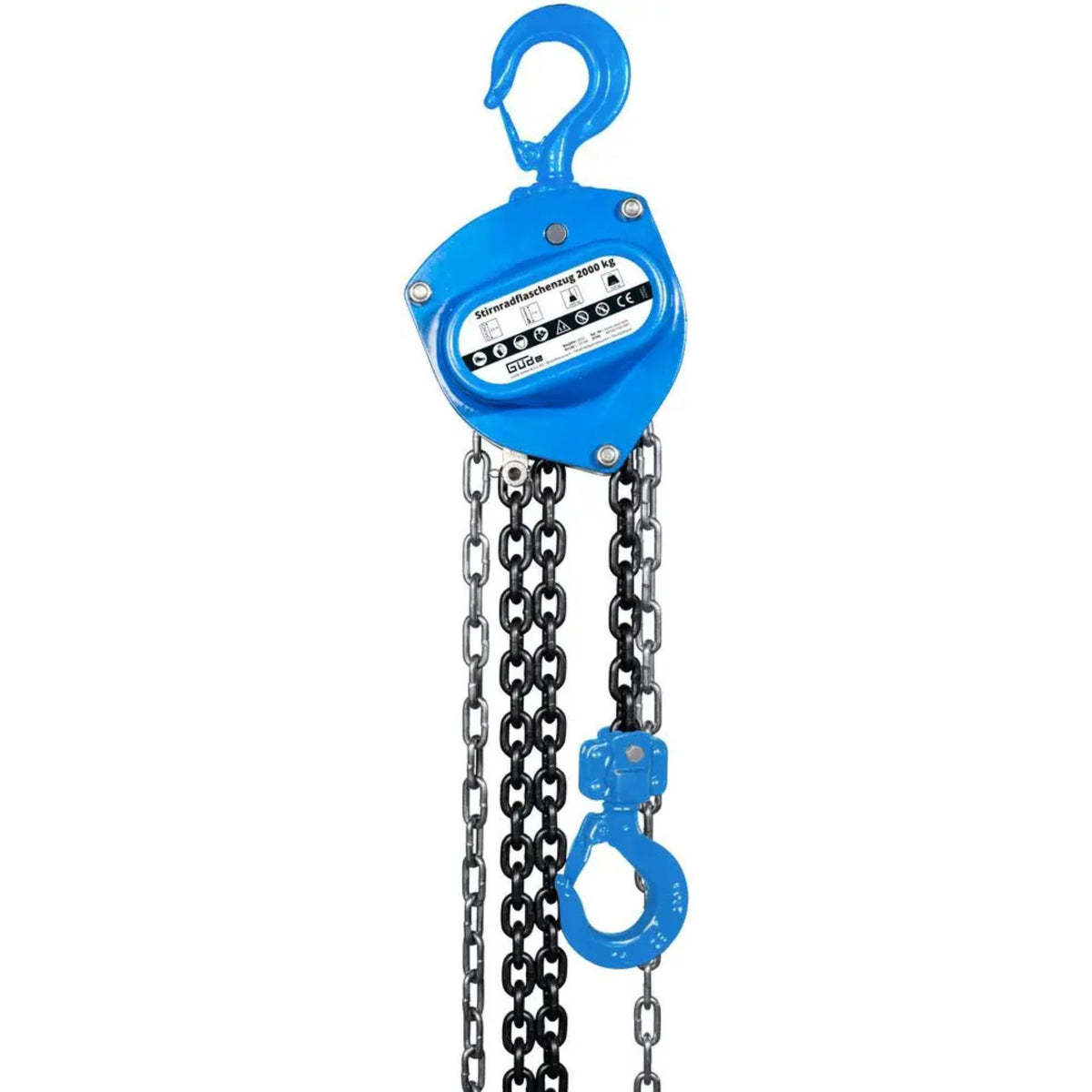

Palan Güde 2000 kg - Manuel, réducteur, chaîne Ø8 mm, hauteur 3 m
Le palan Güde 2000 kg représente une version améliorée pour les chantiers et les ateliers qui nécessitent le levage de charges lourdes de 2 tonnes sans alimentation électrique. Contrairement au modèle 1000 kg, celui-ci offre une capacité double tout en conservant un poids réduit à 15,8 kg : pratique pour le transport entre des chantiers éloignés. Le système d'engrenage droit permet de multiplier la force : l'opérateur exerce un effort modéré sur la chaîne d'entraînement et la boîte de vitesses amplifie la puissance mécanique pour supporter en toute sécurité 2 000 kg.
Le mécanisme à engrenage droit est une innovation pratique : il permet de soulever une charge 5 à 10 fois l'effort appliqué : une pression manuelle d'environ 200 à 400 kg sur la chaîne d'entraînement suffit pour soulever 2 000 kg. La chaîne en acier de Ø8 mm assure la robustesse : le diamètre a été augmenté par rapport au modèle de 1000 kg (Ø6 mm) pour supporter une double charge sans fatigue métallurgique. La hauteur de levage de 3 m pour une seule jambe permet une utilisation standard au sol et sur les échafaudages. Le crochet rotatif à 360° avec dispositif de sécurité garantit le blocage de la charge même en cas de suspension désaxée.
Qui le choisit en Italie
Les constructeurs de bâtiments qui réalisent des ascenseurs préfabriqués de 2 tonnes le préfèrent en raison de son indépendance par rapport à l'alimentation électrique - il fonctionne partout, y compris sur les chantiers éloignés. Les charpentiers et les travailleurs des ateliers métallurgiques l'exigent pour sa résistance mécanique deux fois supérieure à celle du modèle de 1000 kg, sans avoir besoin de grues fixes. Les entreprises de manutention de charges et les entrepôts l'incluent dans leur équipement standard pour la polyvalence des charges entre 1 et 2 tonnes. Dans le catalogue Krollit, c'est le complément indispensable pour les chantiers de construction qui nécessitent un levage robuste de 2 tonnes sans dépendance à l'énergie.
Assistance après-vente et pièces de rechange
Güde fournit des chaînes, des crochets et des engrenages de rechange dans un délai de 3 à 5 jours à partir de l'Autriche. Krollit dispose d'un entrepôt de pièces détachées en Italie. Entretien de routine : lubrification mensuelle de l'engrenage cylindrique (appliquer de l'huile lubrifiante polyvalente sur les dents de l'engrenage), vérification hebdomadaire du dispositif de sécurité du crochet (vérifier que le mécanisme s'enclenche correctement), inspection de la chaîne pour détecter la corrosion et les dommages mécaniques. Les engrenages sont robustes - aucun entretien extraordinaire n'est nécessaire s'ils sont lubrifiés régulièrement. Les certifications CE et Q9 garantissent la conformité italienne et la protection de l'opérateur.
A qui s'adresse le palan Güde 2000 kg ?
| Profil de l'appareil |
Adapté ? |
Raison |
| Entrepreneur en construction / chantier de levage de charges lourdes |
Idéal |
La capacité de 2 000 kg couvre 100 % de l'acier préfabriqué et du bois lourd (poutres doubles, planches solides, assemblages de composants). Le multiplicateur de force réduit l'effort de l'opérateur (~200-400 kg de pression manuelle par rapport à une charge de 2 000 kg). La hauteur de 3 m couvre le sol et les échafaudages standard. Indépendant de l'alimentation électrique. |
| Métallier / assemblages industriels légers |
Idéal |
Soulever des planches et des composants en acier de 2 000 kg sans fatigue excessive. Chaîne robuste de Ø8 mm pour une double charge. Crochet rotatif à 360° avec dispositif de sécurité assurant la stabilité de la charge pendant l'assemblage. Mécanisme autonome. |
| Manutention de charges / entrepôt lourd |
Adéquat |
Palan entièrement autonome - aucune alimentation électrique n'est nécessaire. La robustesse mécanique garantit la fiabilité. Cependant, la hauteur de 3 m est la limite d'un seul pied - pour les levées de plus de 3 m, il faut utiliser des palans avec une chaîne plus longue ou des systèmes fixes. |
Ne convient pas pour : Levages > 2 000 kg (palan sous-dimensionné, risque de rupture de la chaîne). Levage continu >40 cycles/heure (risque de fatigue de l'opérateur, non conçu pour la vitesse). Hauteurs >3 m sans chaîne prolongée (limite indiquée pour une seule jambe). Environnements marins hautement corrosifs (protection de la base en acier, préférer l'acier inoxydable pour les environnements salins).
Caractéristiques techniques
Mécanisme de levage
| Composant |
Spécification |
| Type de palan |
Engrenage droit manuel |
| Mécanisme d'engrenage |
Engrenages droits (stirnrad) |
| Capacité de charge maximale |
2 000 kg (2 tonnes) |
| Rapport de multiplication de la force |
Non indiqué par le fabricant - estimé entre 5:1 et 10:1 (200-400 kg d'effort pour soulever 2 000 kg) |
| Hauteur de levage simple |
3 m |
| Type de chaîne de levage |
Acier, Ø8 mm |
| Longueur de la chaîne de levage |
3 m |
| Taille de l'anneau de chaîne |
8 × 24 mm (à partir du modèle de 1000 kg) |
| Entraînement de la chaîne |
2,5 m |
| Mécanisme d'entraînement |
Manuel - traction de la chaîne, l'opérateur actionne les engrenages |
| Verrouillage de la charge |
Automatique - l'engrenage se bloque par friction lors du relâchement de la chaîne |
Crochets et attaches
| Composants |
Spécification |
| Crochet de charge |
Acier, 2 000 kg maximum |
| Rotation du crochet |
360° continu (rotation libre) |
| Dispositif de sécurité du crochet |
Oui, mécanisme intégré (verrouillage automatique) |
| Crochet supérieur |
Acier, rotation de 360 |
| Dispositif de sécurité de fixation |
Oui, mécanisme intégré |
| Ouverture du crochet |
Non déclarée par le fabricant - vraisemblablement la norme industrielle |
Structure et composants
| Composants |
Spécification |
| Corps principal |
Acier robuste |
| Engrenages |
Cylindres en acier, lubrification intégrée |
| Paliers |
Non déclarés par le fabricant - probablement en acier standard |
| Couvercle de l'engrenage |
Partiel (protection contre les intempéries) |
Dimensions et poids
| Composant |
Spécification |
| Longueur du corps du palan |
350 mm |
| Profondeur du corps du palan |
180 mm |
| Hauteur du corps du palan |
180 mm |
| Poids net |
15,8 kg |
| Poids brut (emballage) |
16,3 kg |
| Dimensions de l'emballage |
300 × 220 × 210 mm |
| Transportabilité |
Manuel - poids modéré, transportable par deux personnes ou dans un chariot |
Conformité
| Composant |
Spécification |
| Marquage CE |
Oui, directive sur les machines 2006/42/CE |
| Certification Q9 |
Oui, conformité de la qualité constructive |
| Normes appliquées |
EN 14491 (palans manuels) - présumé |
| Protection de l'opérateur |
Crochet avec dispositif de sécurité, engrenage autobloquant, protection de la base de l'engrenage |
| Garantie |
24 mois à compter de la date d'achat (norme Güde) |
| Pays de fabrication |
Allemagne |
| GTIN |
4015671551047 |
Equipement standard
- Palan Güde à engrenage droit 2000 kg assemblé et prêt à l'emploi
- Crochet de charge en acier 2 000 kg avec dispositif de sécurité intégré
- Crochet supérieur en acier pivotant sur 360°.
- Chaîne de charge en acier Ø8 mm longueur 3 m
- Chaîne d'entraînement 2,5 m pour fonctionnement manuel
- Corps robuste en acier avec engrenages droits intégrés
- Manuel d'utilisation en allemand et en italien
- Déclaration de conformité CE
- Certification Q9
-
Non inclus: huile de lubrification (il est recommandé de la fournir séparément), protection contre la pluie du crochet (couvercle en option), support de fixation de la poutre (demande personnalisée)
Questions fréquemment posées
Quel est l'effort physique nécessaire pour soulever 2 000 kg ?
Le réducteur cylindrique multiplie la force : pour soulever 2 000 kg, l'opérateur doit appliquer un effort équivalent à une pression manuelle de ~200-400 kg sur la chaîne d'entraînement. Le rapport de multiplication exact n'est pas indiqué (il est estimé entre 5:1 et 10:1 en fonction de la configuration de l'engrenage). Cependant, le levage est progressif - il ne s'agit pas de "tirer une fois", mais d'une séquence de petites tractions sur la chaîne. Un opérateur robuste est recommandé.
Comment fonctionne le verrouillage automatique de la charge ?
Les engrenages droits ont un angle d'inclinaison tel que la charge tire automatiquement sur les dents - lorsque vous relâchez l'entraînement de la chaîne, la friction et la géométrie de l'engrenage bloquent instantanément la charge. Il ne s'agit pas d'un verrouillage par pression (opération manuelle), mais d'un verrouillage mécanique par gravité. Sécurité très élevée : même en cas de rupture de la chaîne, la charge reste bloquée en suspension.
Puis-je soulever une charge >2 000 kg en forçant ?
Non, ce n'est absolument pas recommandé. La chaîne en acier Ø8 mm a une résistance à la rupture d'environ 2 400 kg - la marge de sécurité n'est que de 20 % supérieure à la valeur nominale. Forcer une charge >2 000 kg présente les risques suivants : (1) rupture soudaine de la chaîne, (2) défaillance de l'engrenage, (3) chute de la charge. Utilisez un palan correctement dimensionné pour la charge réelle (si >2 000 kg, demandez des grues industrielles fixes).
Comment lubrifier le réducteur cylindrique ?
Lubrification mensuelle recommandée : appliquez de l'huile lubrifiante polyvalente (par exemple, de l'huile de machine 32 cSt) sur les dents visibles de l'engrenage. Quantité : 15-25 ml par séance (à partir du modèle 1000 kg). Méthode : dévisser le bouchon d'inspection (le cas échéant) ou appliquer de l'huile sur les flancs accessibles de l'engrenage. Ne pas trop lubrifier (risque d'accumulation de poussières et de saletés).
Comment fonctionne le dispositif de sécurité du crochet ?
Le crochet est doté d'un mécanisme à ressort qui se verrouille automatiquement lorsque la charge repose : la dent de verrouillage s'engage et maintient la charge. Pour l'ouvrir, soulevez légèrement le crochet de charge pour libérer le mécanisme, puis tirez la charge vers l'extérieur. Le mécanisme est robuste - aucun entretien n'est nécessaire si le dispositif s'enclenche correctement (vérification hebdomadaire).
Quelle est la différence avec le modèle 1000 kg ?
Modèle de 2000 kg contre modèle de 1000 kg :
- Capacité de charge : 2 tonnes contre 1 tonne (double)
- Chaîne : Ø8 mm contre Ø6 mm (plus solide)
- Poids du palan : 15,8 kg contre 10,4 kg (50 % plus lourd)
- Dimensions du corps : 350×180×180 mm contre 230×180×175 mm (plus grand)
- Rapport de multiplication : vraisemblablement identique (5:1 à 10:1)
- Hauteur de levage : identique 3 m (les deux)
Choisir le modèle 2000 kg si charge >1 tonne ; choisir 1000 kg si charge ≤1 tonne (gain de poids et de transportabilité).
Puis-je allonger la chaîne si j'ai besoin d'une hauteur >3 m ?
Il n'est pas recommandé de modifier le palan. La chaîne intégrée est dimensionnée pour assurer un rapport de transmission correct - l'allongement de la chaîne modifierait la mécanique et pourrait entraîner un glissement de la transmission. Si une hauteur >3 m est nécessaire, il faut acquérir un palan avec une chaîne plus longue ou utiliser des systèmes de levage fixes (grues de chantier, treuils).
Quel est l'entretien extraordinaire nécessaire ?
Minime. Les engrenages droits sont robustes et n'ont pas besoin d'être révisés : (1) lubrification mensuelle régulière, (2) pas de chocs violents sur le corps du palan, (3) charge toujours inférieure à la valeur nominale de 2 000 kg. Une inspection annuelle est recommandée par un technicien Güde (vérification des dents d'engrenage, verrouillage des dispositifs de sécurité) - coût ~€100-140.
Le palan est-il adapté à un levage vertical continu ou seulement à un levage occasionnel ?
Conçu pour des levages occasionnels, ce n'est pas un palan pour des cycles continus. L'effort de l'opérateur est considérable : même s'il ne s'agit que de "200-400 kg", le maintien en traction pendant >40 secondes est fatigant. Limite pratique : ~40 cycles/heure (1 cycle = lever 3 m + descendre 3 m). Pour des cycles continus >100/heure, demander des palans électriques ou des systèmes stationnaires.
