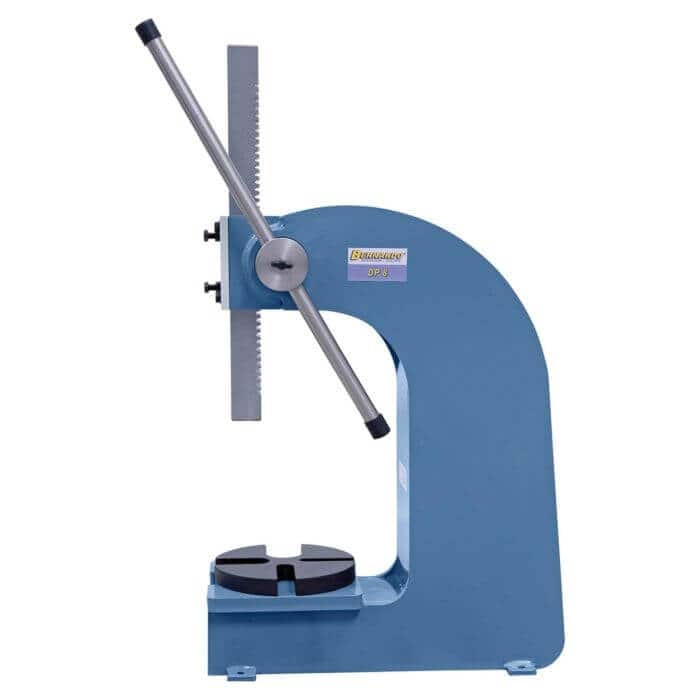

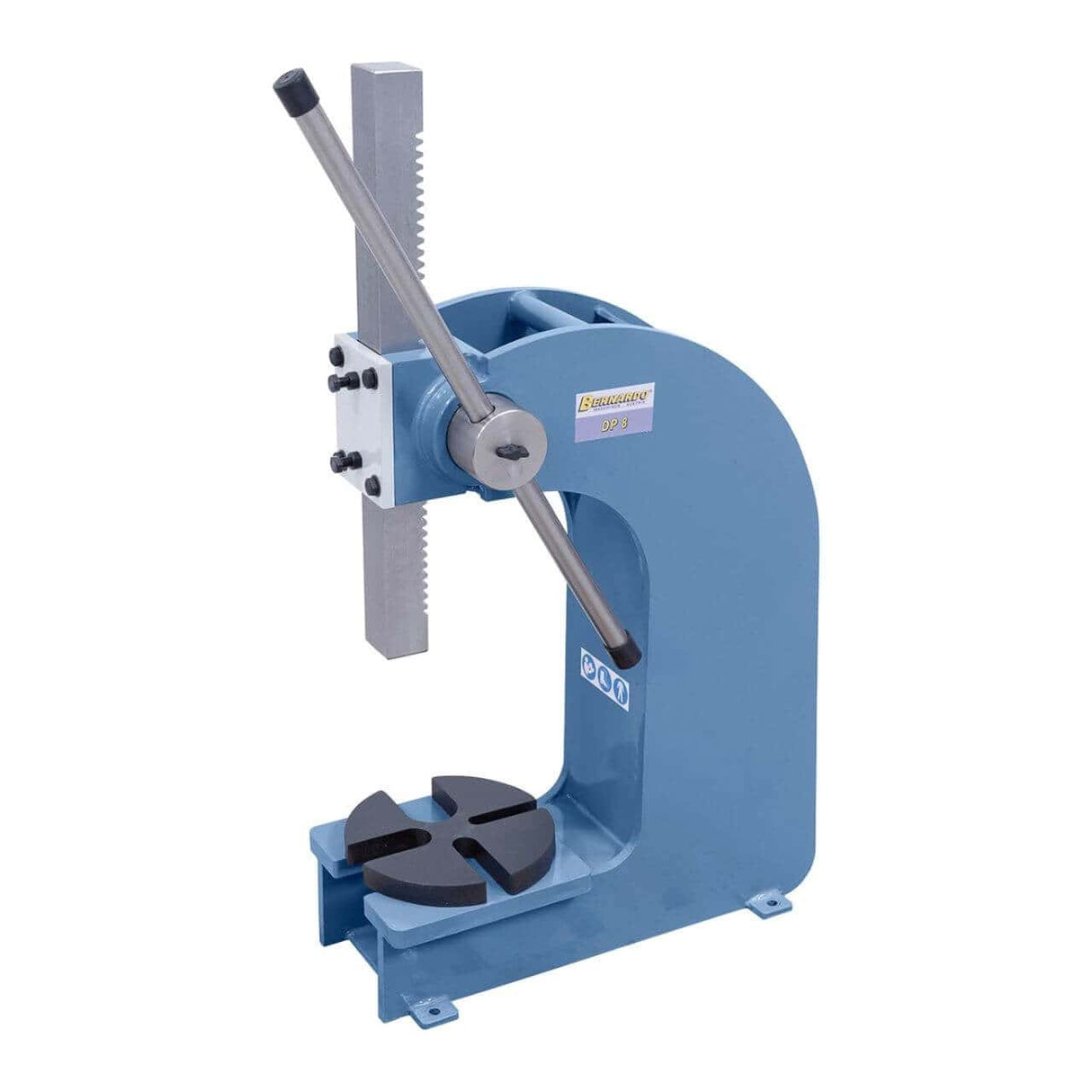

Presse à crémaillère manuelle Bernardo DP 8
La presse à crémaillère manuelle DP 8 est conçue pour les travaux lourds en atelier et dans les services de maintenance. Fabriquée en fonte grise de qualité professionnelle, elle garantit résistance, stabilité et longue durée de vie. Avec une hauteur de pièce utile allant jusqu'à 450 mm et une force effective de plus de 1,7 tonne, cette presse est adaptée aux opérations de redressage, de pressage, de pliage et pour le montage d'engrenages, de rondelles, de bagues et de roulements.
Le levier réglable, de 780 mm de long, permet à l'opérateur d'adapter l'effort en fonction des besoins. Le plateau tournant de grand diamètre, doté d'ouvertures de différentes tailles, permet une utilisation polyvalente et sûre. Préparée avec des trous de fixation, elle peut être montée de manière stable sur un établi pour garantir précision et sécurité.
Spécifications principales
Structure en fonte grise de qualité professionnelle, robuste et durable
Force effective jusqu'à 1720 kg (16 867 N)
Levier réglable de 780 mm de long pour adapter l'effort requis
Hauteur de pièce utile jusqu'à 450 mm
Convient pour le pressage, le redressage, le pliage et le montage d'engrenages et de bagues

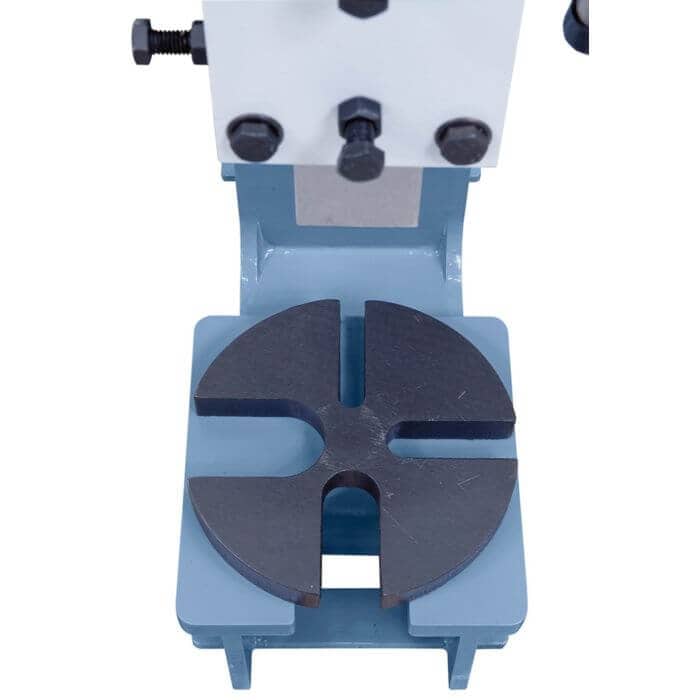

Plateau tournant Ø 252 mm avec plusieurs ouvertures
Préparée avec des trous de fixation pour un montage stable sur l'établi
Tableau technique
| Caractéristiques |
Données |
| Hauteur max. pièce |
450 mm |
| Distance axe colonne |
275 mm |
| Dimensions mandrin |
53 x 58 x 640 mm |
| Plateau tournant Ø |
252 mm |
| Ouvertures plateau tournant |
1 x 20 mm / 1 x 30 mm / 1 x 42 mm / 1 x 65 mm |
| Force manuelle (F1) |
60 kg / 588 N |
| Longueur levier (H) |
780 mm |
| Force effective (F2) |
1720 kg / 16 867 N |
| Dimensions machine (L x P x H) |
250 x 630 x 800 mm |
| Poids |
env. 140 kg |
Contenu de l'emballage
Presse manuelle DP 8 (corps de machine uniquement)
Plateau tournant avec plusieurs ouvertures
Levier réglable
Logistique
Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Foire aux questions
Quelle est la différence entre WK (manuelle) et PWK (pneumatique) ?
Les presses WK ont un entraînement hydraulique manuel — l'opérateur pompe le levier pour pressuriser le cylindre. Les presses PWK sont actionnées par de l'air comprimé à 6-8 bars : le piston descend automatiquement en appuyant sur la pédale, avec une vitesse et une force constantes indépendamment de l'opérateur. Les PWK sont plus productives pour les opérations répétitives en série ; les WK sont plus économiques et ne nécessitent pas d'installation pneumatique.
La presse WK / PWK peut-elle presser des roulements et des bagues ?
Oui. C'est l'opération principale pour laquelle elles sont conçues : insertion et retrait de roulements, bagues, coussinets, goupilles et inserts. Avec la force correcte (calculée en fonction du diamètre et de l'interférence de l'assemblage), l'opération est sûre et précise. Pour les ajustements H7/p6 sur l'acier : force ≈ 1-3 kN par mm de diamètre.
Le manomètre est-il inclus en standard ?
Oui — toutes les presses WK et PWK Bernardo incluent un manomètre pour la lecture directe de la force appliquée en tonnes. Indispensable pour ne pas dépasser la force maximale de l'assemblage et éviter d'endommager les composants pressés.
Pièces de rechange disponibles ?
Pièces de rechange d'origine Bernardo (joints, vannes, manomètres) disponibles avec expédition en 3-5 jours ouvrables. Service client en italien disponible.
Quelle fondation est requise ?
Les presses WK et PWK ne nécessitent pas de fondation spéciale — un sol industriel standard (15-20 cm de béton) est suffisant. Les versions jusqu'à 50T se fixent au sol avec des boulons M12 standard.
