Ponceuse plane Bernardo BSG 50100 PLC

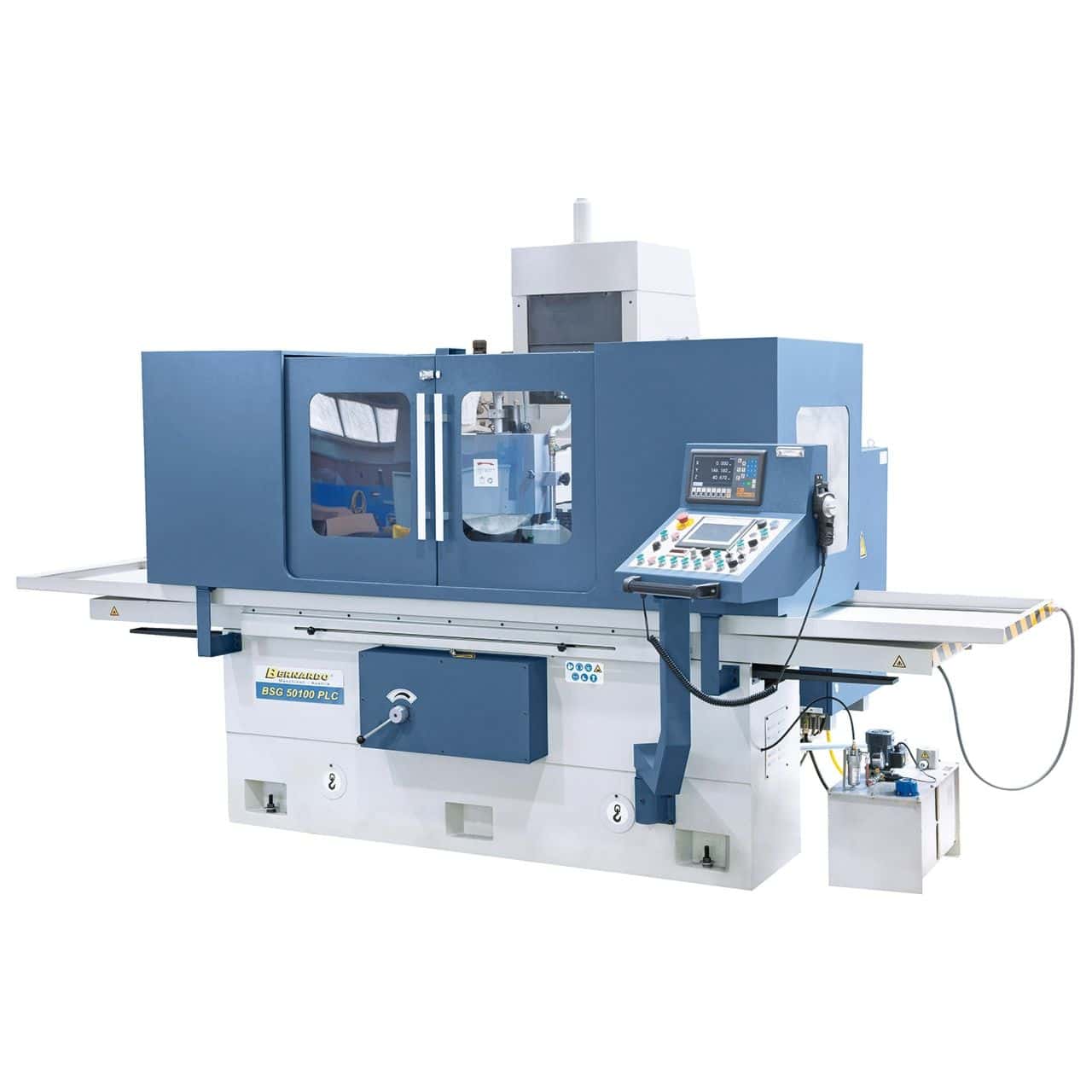

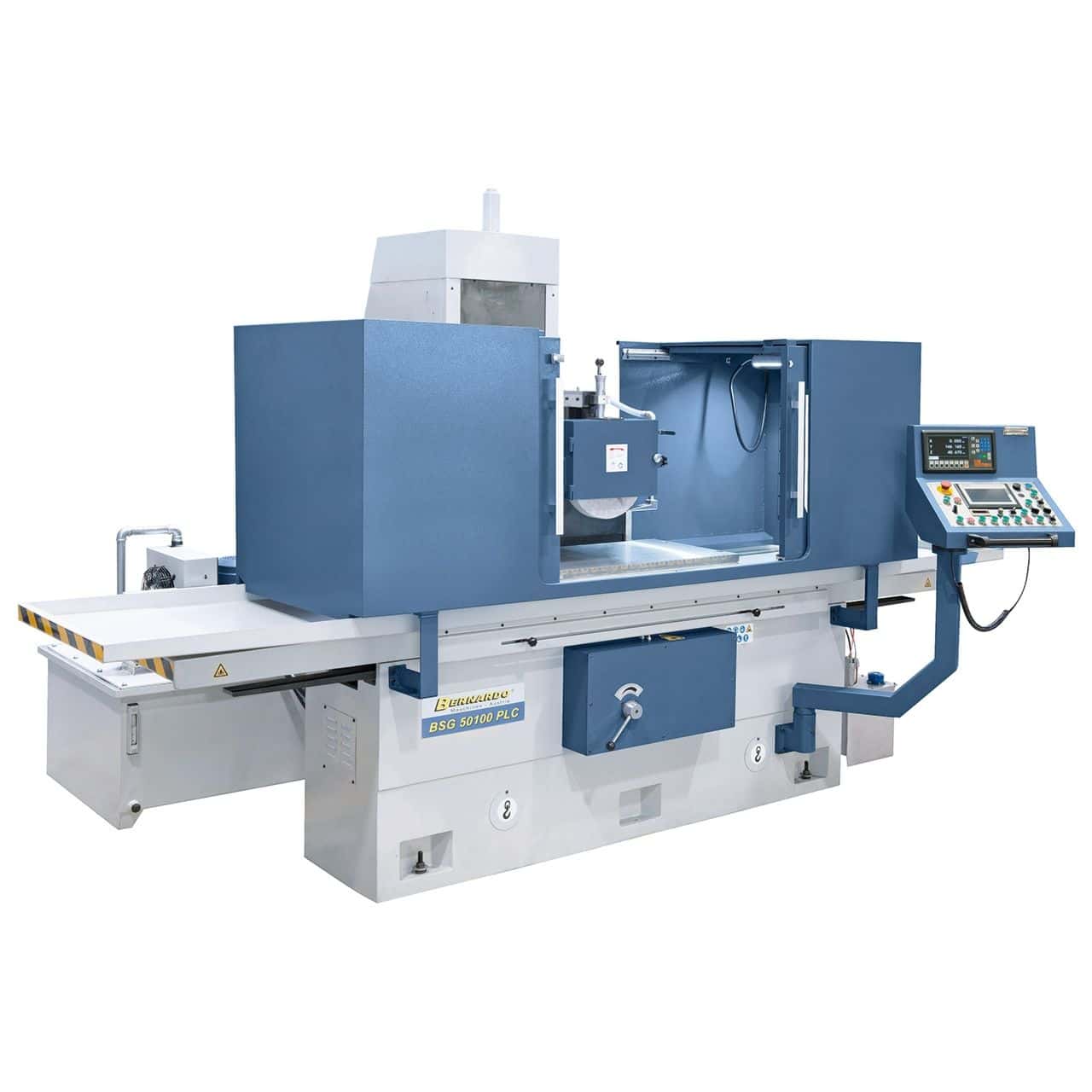

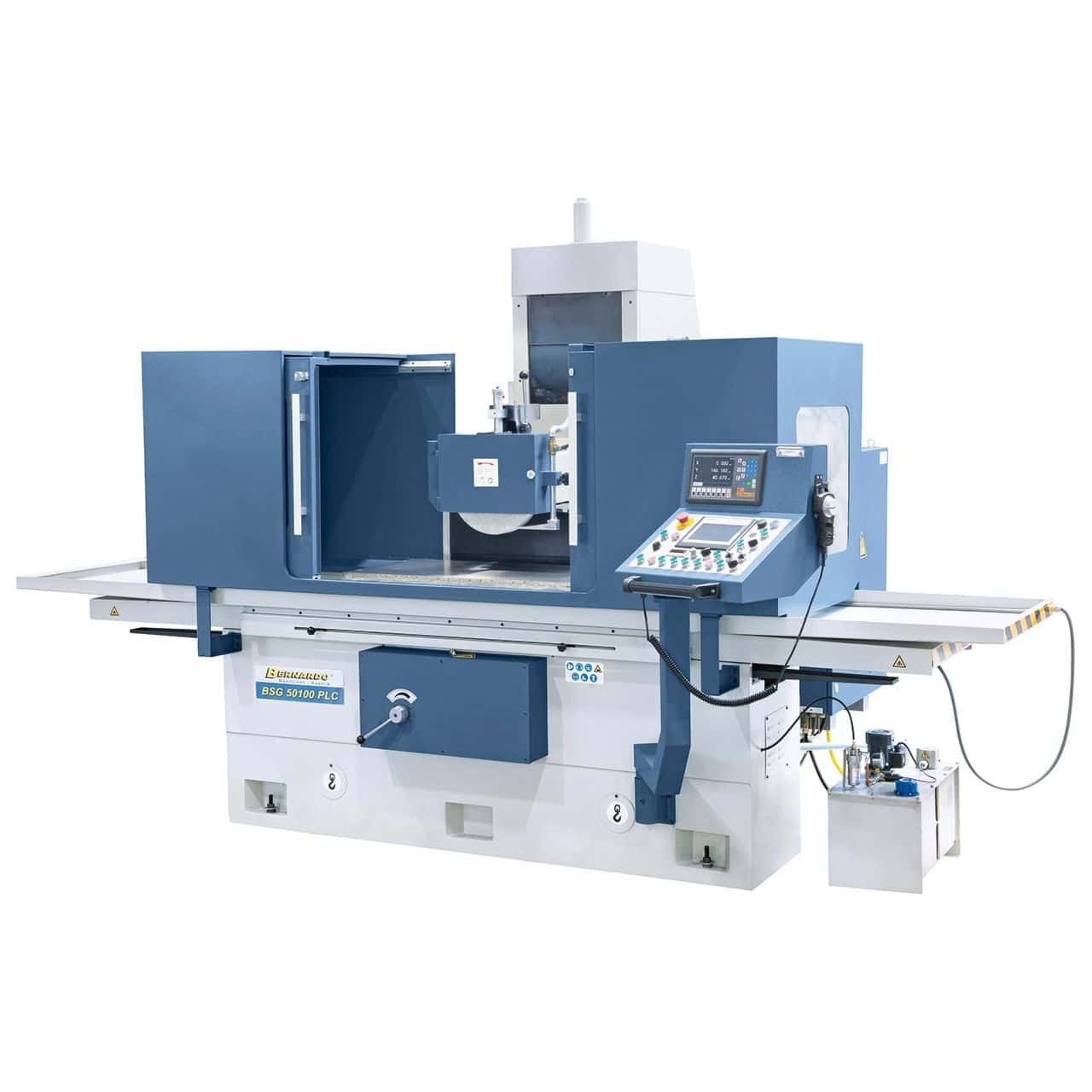

Bernardo Rectifieuse plane BSG 50100 PLC avec afficheur numérique 2 axes ES-12 H

La rectifieuse plane Bernardo BSG 50100 PLC avec afficheur numérique 2 axes ES-12 H est conçue pour des applications industrielles où la précision, la rigidité et la fiabilité sont fondamentales. La table avec guides trempés et rectifiés, combinée à des contre-guides revêtus de Durcit-B, assure des mouvements fluides et une longue durée de vie. Les mouvements longitudinal et transversal se font via un guide combiné V-plat, tandis que la commande Siemens PLC permet de programmer des cycles de rectification automatisés avec retour à la position initiale. La structure massive avec une base recuite et des renforts épais garantit la stabilité même sous des charges élevées allant jusqu'à 700 kg. La meule de 350 mm, associée au puissant moteur de 7,5 kW et au système hydraulique de dernière génération, permet des rectifications rapides et précises. Une solution complète pour les ateliers et les entreprises qui exigent des rectifieuses professionnelles de haut niveau.

---

Caractéristiques principales :
Table avec guides trempés et rectifiés, contre-guides revêtus Durcit-B
Mouvements longitudinal et transversal sur guide combiné V-plat
Système hydraulique haute performance pour des avances fluides et régulières

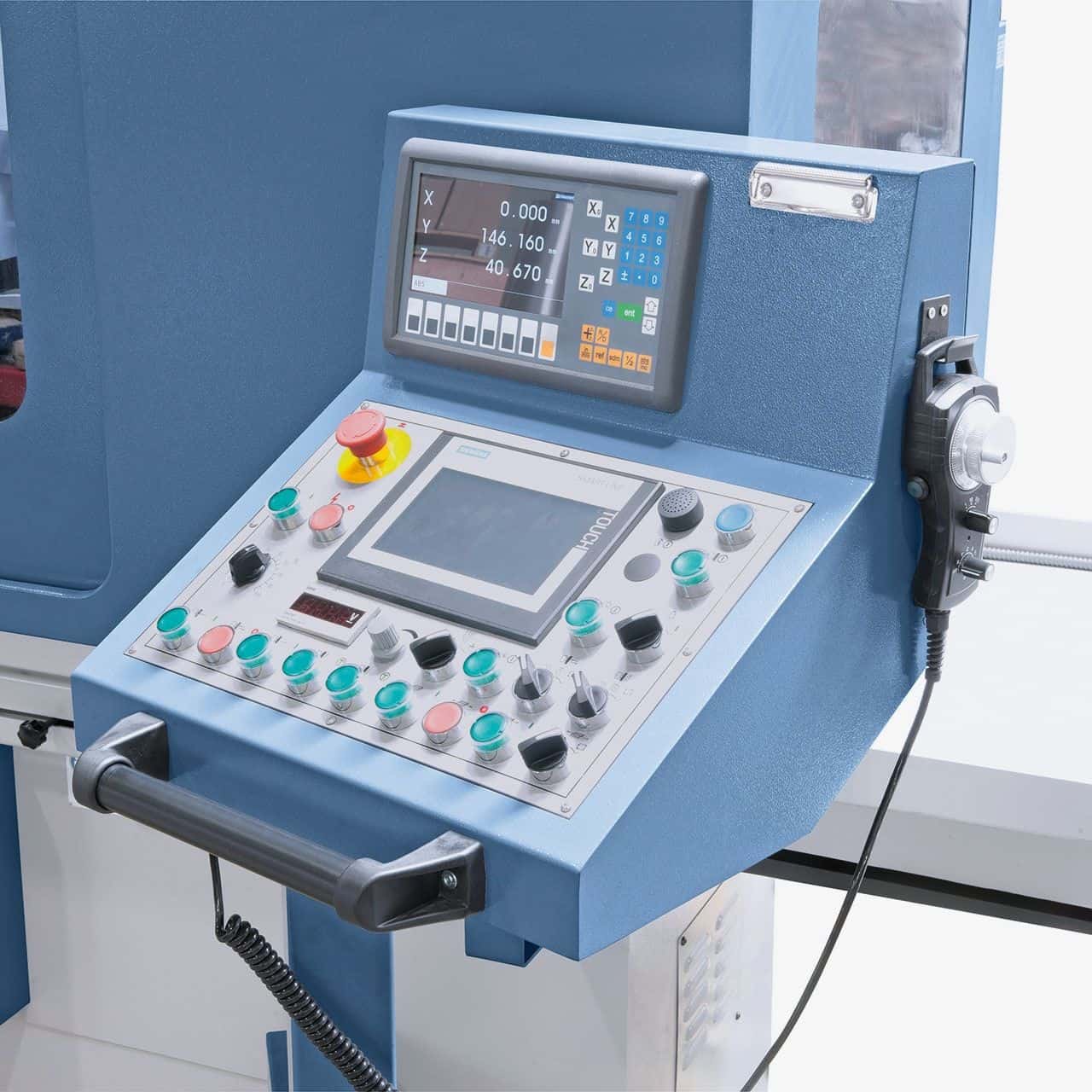

Commande Siemens PLC avec écran tactile pour des cycles automatisés
Afficheur numérique 2 axes ES-12 H inclus
Capacité de travail jusqu'à 700 kg avec plateau magnétique 500 x 1000 mm

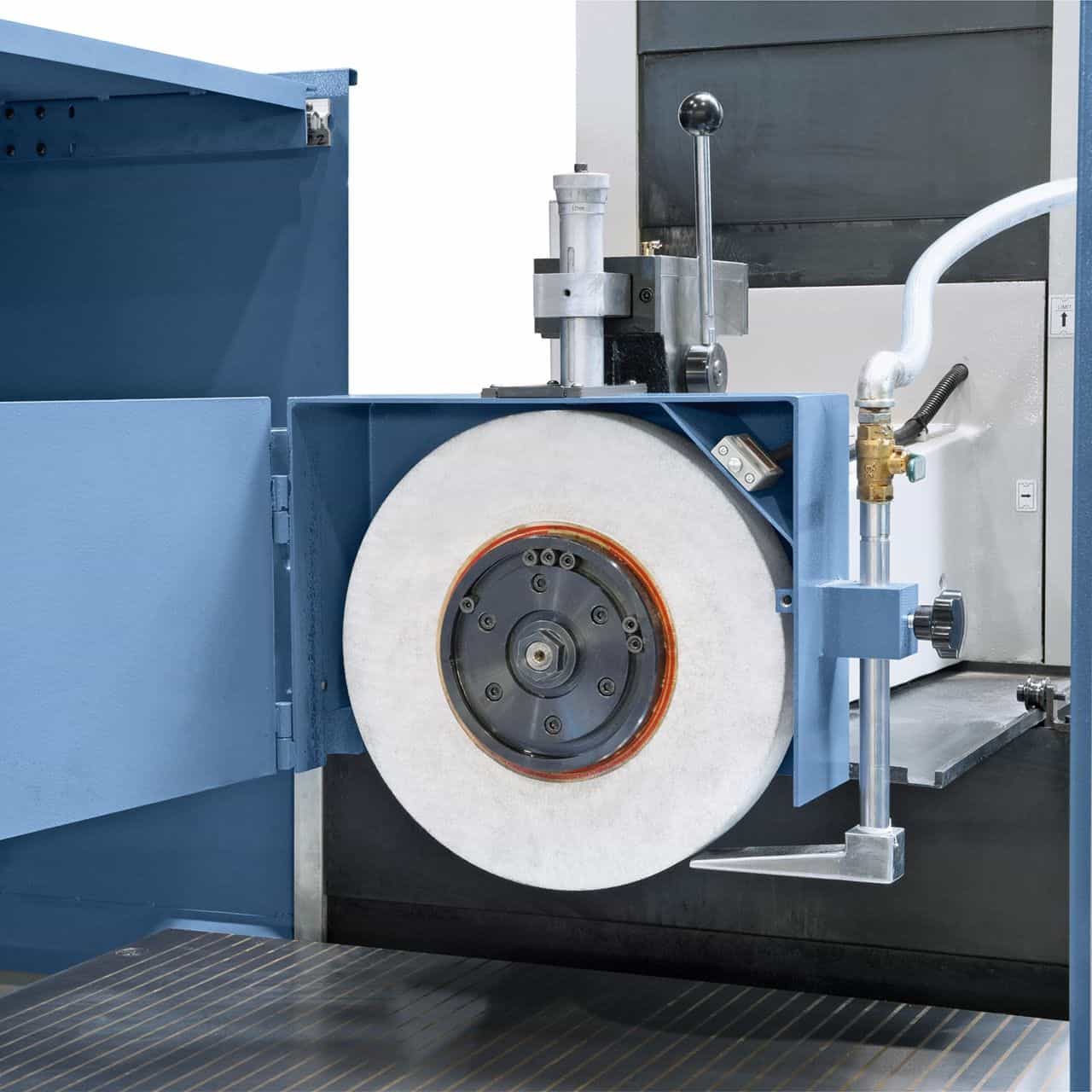

Meule de rectification Ø 350 mm avec broche sur roulements axiaux et radiaux préchargés
Structure massive avec base recuite et renforts épais pour une grande stabilité

---

---

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces détachées d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.

Spécifications techniques

Spécification	Valeur
Marque	Bernardo
Modèle	BSG 50100 PLC
Table de travail	500 x 1100 mm
Rainures en T (n° / largeur)	3 / 18 mm
Plateau magnétique	500 x 1000 mm
Course longitudinale max.	1150 mm
Course transversale max.	560 mm
Distance meule / table max.	600 mm
Poids pièce max. (avec plateau magnétique)	700 kg
Dimension de la meule	350 x 50 x 127 mm
Vitesse table hydraulique	5 – 25 m/min
Réglage transversal automatique	0,5 – 30 mm/course
Avance rapide transversale	0 – 600 mm/min
Réglage vertical automatique	0,005 – 0,04 mm
Avance rapide verticale	0 – 300 mm/min
Moteur de broche	7,5 kW
Vitesse de broche	1440 tr/min
Moteur pompe hydraulique	3,0 kW
Puissance absorbée totale	13,2 kW
Dimensions machine (L x P x H)	3880 x 2150 x 2420 mm
Poids	5500 kg

Équipement standard

Afficheur numérique 2 axes ES-12 H
Panneau Siemens SMART avec écran tactile
Volant électronique
Meule et flasque
Lampe de travail LED
Plateau magnétique 500 x 1000 mm
Support d'équilibrage et mandrin d'équilibrage
Capots de protection
Redresseur parallèle et dispositif de démagnétisation

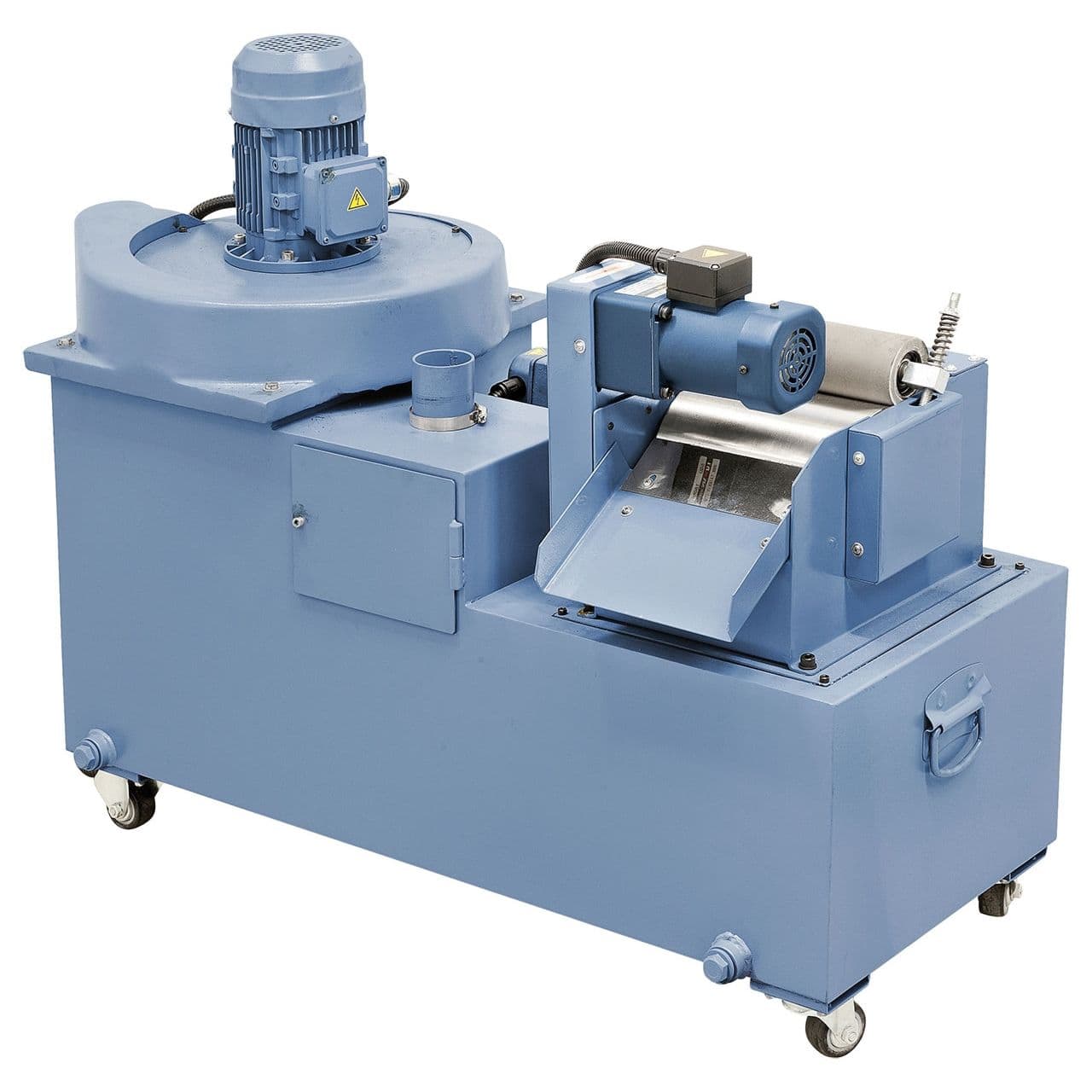

Système de refroidissement et dispositif diamanté
Pieds de machine
Lubrification centralisée

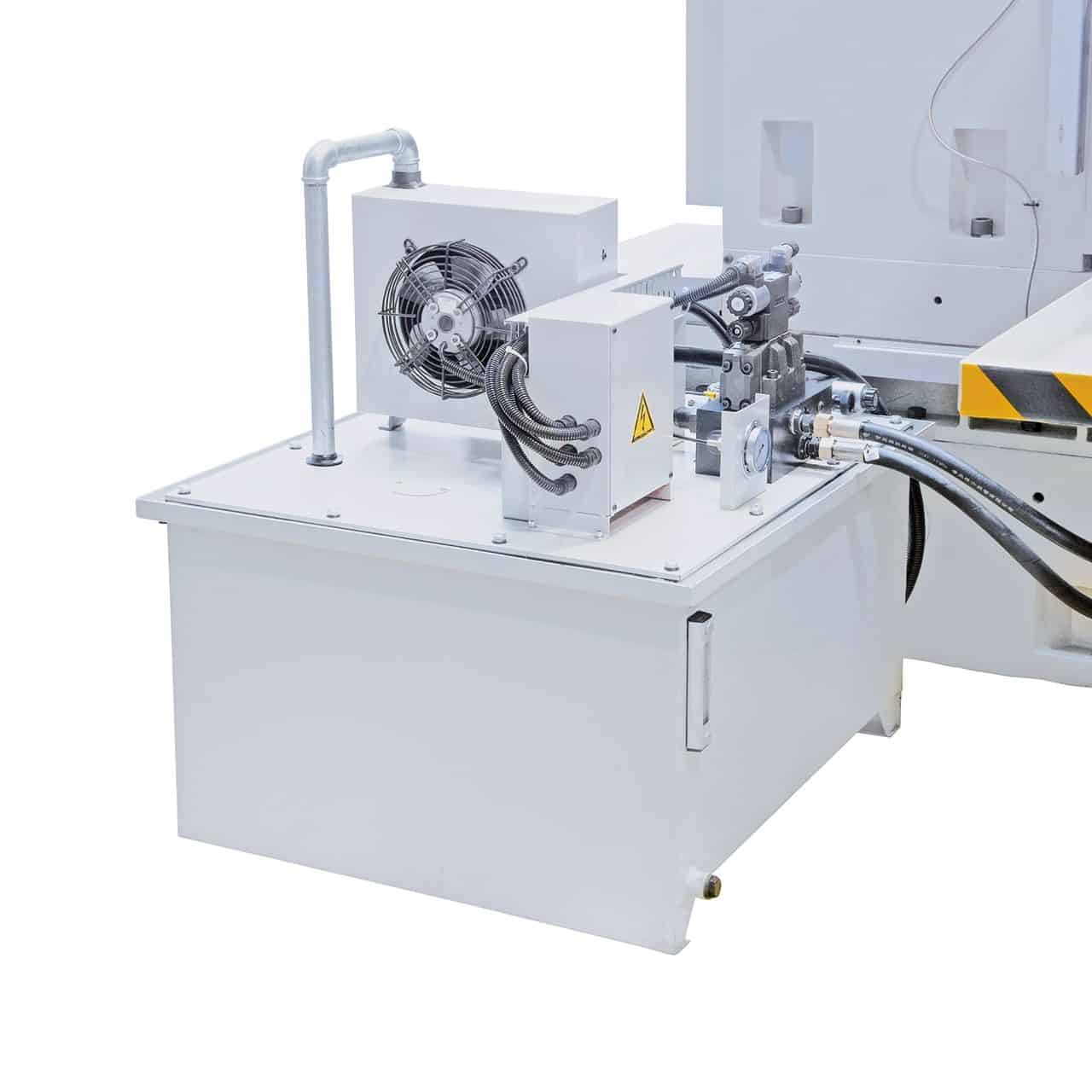

Refroidisseur d'huile hydraulique
Outils de service

Les conditions de garantie et les modalités du service après-vente sont disponibles sur la page dédiée de Krollit.

Consulter les conditions de garantie Krollit

Questions fréquentes

Quelle est la précision de rectification que l'on peut atteindre avec la rectifieuse plane Bernardo BSG 5 ?

Les rectifieuses planes Bernardo atteignent dans des conditions optimales des tolérances dimensionnelles IT5-IT6 et une rugosité Ra 0,4-0,8 µm. La précision réelle dépend de l'état de la meule (dressage périodique), du matériau de la pièce, du liquide de refroidissement et de l'expérience de l'opérateur.

Que signifie le suffixe "PLC" dans le modèle Bernardo Rectifieuse plane BSG 5 ?

Le suffixe PLC indique que la rectifieuse est équipée d'une commande PLC programmable – elle permet de régler des cycles de rectification automatiques (nombre de passes, profondeur par passe, avance) sans intervention manuelle pendant le cycle. Par rapport à la version manuelle, elle réduit les temps de cycle et produit des résultats plus reproductibles sur des séries de pièces identiques.

Quelle meule abrasive utiliser pour l'acier, la fonte et l'aluminium ?

Acier : meule en corindon (Al₂O₃) A46K–A60K. Fonte : meule en carbure de silicium (SiC) C46K–C60K. Aluminium : meule en carbure de silicium C46J–C60J avec lubrification abondante. Ne pas mélanger des matériaux différents sur la même meule – les résidus métalliques contaminent la surface rectifiée.

La rectifieuse plane Bernardo BSG 5 nécessite-t-elle un liquide de refroidissement intégré ?

Les rectifieuses planes BSG et FSM sont équipées d'un système de refroidissement intégré – indispensable pour la rectification de précision sur acier trempé afin d'éviter les brûlures superficielles qui altèrent la structure du matériau. Toujours utiliser un liquide de refroidissement de type approprié au matériau travaillé.

Pièces de rechange et meules disponibles ?

Pièces détachées d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
