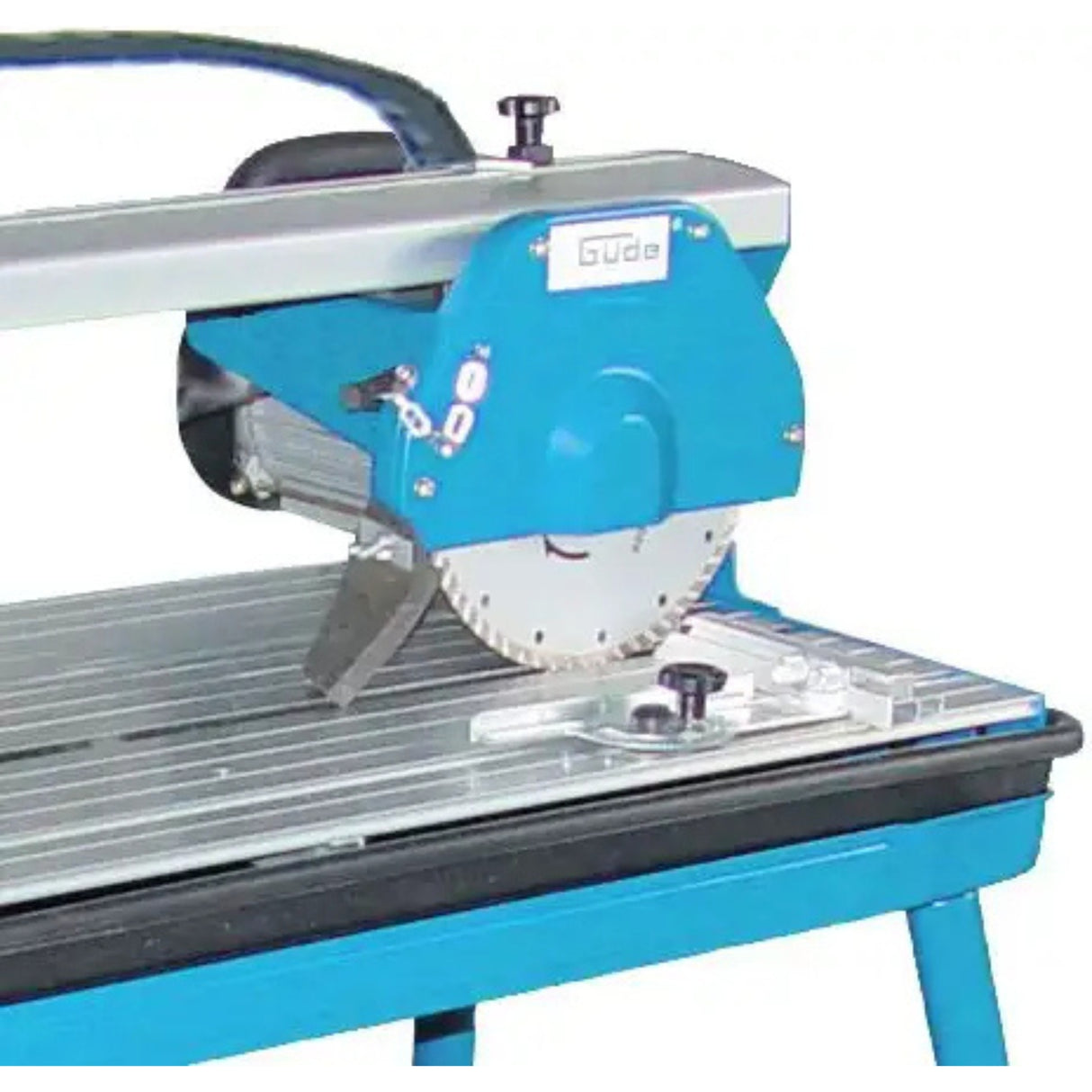

Carrelette GÜDE RFS 200 – 200 mm, coupe à eau, longueur 520 mm
La carrelette Güde RFS 200 permet de couper les carreaux avec précision en utilisant la méthode de coupe humide sans émission de poussière. Conçue en Allemagne, elle offre un diamètre de lame de 200 mm, une longueur de coupe de 520 mm, un moteur de 800 W et une alimentation monophasée de 230 V. Elle est distribuée en Italie par Krollit en tant que revendeur officiel Güde depuis 2007. Prix sur demande, disponibilité sur demande.
Carrelette pour carreaux avec méthode de coupe humide.
Dans le catalogue Krollit, la carrelette Güde RFS 200 représente la solution fiable pour ceux qui ont besoin de coupes précises sur des carreaux de céramique dans des environnements professionnels ou semi-professionnels. La méthode de coupe humide, et non à sec, réduit considérablement la dispersion de poussière de silice ultrafine, par rapport aux méthodes à sec avec disque diamanté sur meule, et est donc préférable dans les espaces confinés (bureaux de chantier, garages intérieurs).
Les clients italiens choisissent la carrelette RFS 200 principalement pour trois scénarios : premièrement, les poseurs de carreaux professionnels qui travaillent à l'intérieur de bâtiments résidentiels et ont besoin de coupes nettes sans dispersion de poussière ; deuxièmement, les petits ateliers de finition qui réalisent des coupes angulaires (45°-90°) pour des placages et des revêtements complexes ; troisièmement, les chantiers de restauration où la minimisation de la poussière de silicate est une exigence obligatoire pour la sécurité des opérateurs.
Contrairement aux coupe-carreaux manuels (avec pince, outils à froid), la carrelette garantit une linéarité millimétrique et des surfaces de coupe lisses, évitant les éclats sur les bords visibles et les micro-fractures qui réduisent la résistance thermique des carreaux en place. Par rapport aux systèmes à disque diamanté portable de 180 mm, la carrelette RFS 200 offre une cuve intégrée, un circuit de refroidissement fermé et un mandrin rotatif sur des guides, éléments qui augmentent la constance de la qualité de coupe après coupe.
Caractéristiques de construction distinctives
La lame diamantée de 200 mm montée sur un mandrin à 4 roulements à billes garantit des oscillations réduites à 3000 tours par minute nominaux. Le système de refroidissement à eau intégré avec pompe d'aspiration dédiée et cuve amovible maintient la température de la lame en dessous de 80 °C même en cycles continus, prolongeant la durée de vie utile du disque au-delà de 300 carreaux standard (30x30 cm, épaisseur 10 mm).
L'angle de coupe est réglable sans outils de 90° (coupe orthogonale) jusqu'à 45° (coupe diagonale), avec des butées intermédiaires à crans gradués. Cette caractéristique permet de réaliser des carreaux profilés pour des finitions angulaires, des faux plafonds et des murs courbes sans pré-coupe manuelle.
Le bouton PRCD (Protection Différentielle Résiduelle à Courant de Rupture) est intégré au corps de la carrelette : il s'agit d'une fonction de sécurité électrique qui coupe instantanément le circuit en cas de détection de courants de fuite, fréquents dans les environnements humides tels que les chantiers mouillés avec des tuyaux remplis d'eau.
Logistique et support après-vente Krollit
La livraison à domicile comprend l'emballage, le positionnement à l'étage et la vérification de l'allumage à sec (n'inclut pas l'installation de la ligne d'alimentation en eau du réservoir). Krollit conserve des pièces de rechange d'origine pour les pièces d'usure : lame diamantée 200 × 25,4 mm (code 55498), bride intérieure/extérieure, pompe de refroidissement.
L'assistance technique en italien couvre le diagnostic électrique avant-vente, la configuration de la ligne d'eau, des conseils sur les cycles de coupe pour différents types de carreaux (grès cérame, monocuisson, bicuisson, marbre). Les manuels et fiches techniques sont disponibles en italien en version papier et PDF.
À QUI CONVIENT LA CARRELETTE GÜDE RFS 200
| Profil |
Convient ? |
Raison |
| Poseur professionnel / petite entreprise de pose |
Idéal |
Des coupes à 45° et 90° sans défauts, une cuve intégrée, un refroidissement à eau continu permettent 15 à 25 coupes/heure sur des carreaux standards de 30x30 cm. Conforme aux normes de sécurité des chantiers concernant la réduction de la poussière de silicate. |
| Laboratoire de finition / sous-traitance |
Idéal |
Lame diamantée de 200 mm couvre des formats jusqu'à 360 × 360 mm en diagonale (spécifications Güde). Le mandrin stable garantit des surfaces sans éclats. |
| Charpenterie / finition intérieure (résidentiel) |
Adapté |
Convient pour des coupes occasionnelles de 5 à 10 carreaux/jour dans des espaces intérieurs. La méthode humide réduit l'exposition de l'opérateur à la poussière par rapport au disque sec. |
| Chantier industriel / production continue 8+ heures |
Non indiqué |
Le moteur de 800 W (0,8 kW) n'est pas dimensionné pour des cycles continus de 6 à 8 heures par jour ; risque de surchauffe du moteur et de perte de stabilité du régime. Pour cette application, il est recommandé de passer à un système stationnaire de 1500 W avec table motorisée. |
Non indiqué pour : le travail de dalles de grande épaisseur (40+ mm) sauf en séquences très courtes (3-4 coupes puis pause de 10 min) ; les environnements complètement secs sans alimentation en eau stable (la cuve et la pompe nécessitent un écoulement constant) ; l'extraction/équarrissage de marbre massif (charges différentes de celles des carreaux).
SPÉCIFICATIONS TECHNIQUES
Capacité de coupe
| Paramètre |
Valeur |
| Longueur maximale de coupe |
520 mm |
| Profondeur de coupe à 90° (orthogonale) |
30 mm |
| Profondeur de coupe à 45° (diagonale) |
25 mm |
| Épaisseur de carreaux admise |
Jusqu'à 25/30 mm |
| Dimension maximale du carreau (coupe diagonale) |
360 × 360 mm |
Mandrin et lame
| Paramètre |
Valeur |
| Diamètre de la lame diamantée |
200 mm |
| Diamètre du trou extérieur (axe) |
25,4 mm |
| Nombre de supports de roulement à billes |
4 |
| Angle de coupe réglable |
90° – 45° (graduel, sans outils) |
| Vitesse du mandrin à vide (tr/min) |
3.000 tr/min |
Moteur et alimentation
| Paramètre |
Valeur |
| Puissance moteur (entrée P1) |
800 W |
| Tension d'alimentation |
230 V monophasé |
| Fréquence |
50 Hz |
| Courant absorbé (A) |
Environ 3,5 A (valeur théorique ; à vérifier avec le fabricant) |
| Protection électrique intégrée |
PRCD (interrupteur différentiel résiduel à courant de rupture) |
Système de refroidissement par eau
| Paramètre |
Valeur |
| Pompe de refroidissement |
Incluse |
| Cuve de récupération d'eau |
Amovible, environ 15-18 L (estimation Krollit) |
| Longueur du tuyau de guidage de fluide |
Environ 1 mètre (code pièce de rechange 55374-01006) |
| Recirculation et drainage |
Circuit fermé avec évacuation au sol |
Dimensions et poids
| Paramètre |
Valeur |
| Longueur (L) |
830 mm |
| Profondeur (P) |
450 mm |
| Hauteur (H) |
920 mm |
| Poids net |
27,7 kg |
| Poids brut (emballage) |
30 kg |
Emballage logistique
| Paramètre |
Valeur |
| Longueur de l'emballage |
890 mm |
| Profondeur de l'emballage |
490 mm |
| Hauteur de l'emballage |
370 mm |
| Code article |
55374 |
| GTIN (code-barres) |
4015671553744 |
Conformité réglementaire
| Norme |
Statut |
| CE – Directive Machines 2006/42/CE |
Conforme |
| EN ISO 12100:2010 (Sécurité des machines générales) |
Conforme |
| Déclaration de conformité |
Disponible chez Krollit sur demande |
ÉQUIPEMENT STANDARD
- Scie radiale complète avec bâti et supports
- Lame diamantée 200 × 25,4 mm (montée)
- Pompe de refroidissement à eau avec tuyau de 1 mètre
- Cuve de récupération d'eau amovible
- Bride intérieure et bride extérieure de support de lame
- Butée (support de positionnement) en aluminium
- Rail de guidage pour l'avancement des carreaux
- Câble d'alimentation 230V EU avec fiche standard
- Manuel d'utilisation en allemand ; traduction italienne disponible sur demande chez Krollit
ACCESSOIRES OPTIONNELS ET PIÈCES DE RECHANGE
-
55374-01001 – Cuve de récupération d'eau de rechange (pour usure ou dommage accidentel)
-
55498 – Lame diamantée 200 × 25,4 mm (pièce de rechange, consommation normale ~300-400 carreaux)
-
55374-01006 – Tuyau de guidage de fluide de refroidissement (pièce de rechange pour usure ou fuites)
-
55374-01009 – Moteur asynchrone 230V 800W (pièce de rechange complète)
-
553720114 – Pompe de refroidissement (pièce de rechange pour perte de puissance ou cavitation)
-
55374-01005 – Support angulaire réglable (pièce de rechange pour usure)
-
55374-01002 – Interrupteur différentiel PRCD (pièce de rechange pour déclenchement répété)
-
55374-01003, 55374-01004 – Brides intérieure/extérieure (pièce de rechange pour dommage au montage)
Toutes les pièces de rechange Güde sont disponibles chez Krollit avec le code article original. Commande minimale : quantité 1, livraison 7-10 jours depuis l'Allemagne.
QUESTIONS FRÉQUENTES
Comment fonctionne la méthode humide de la Güde RFS 200 ?
La lame diamantée tourne constamment tandis qu'une pompe intégrée fait circuler l'eau dans le bac en dessous et le long du périmètre de la lame. L'eau refroidit la lame à <80 °C, réduit la poussière de silice (un boue se forme), et lubrifie le contact lame-carreau. Aucune alimentation en eau externe n'est nécessaire : le bac recueille et recycle le même fluide (débit maximal au sol de 1 à 2 L/heure).
Quels types de carreaux puis-je couper avec la RFS 200 ?
La machine coupe des carreaux de céramique (monocuisson, bicuisson, grès cérame), du marbre, de la pierre tendre, de l'ardoise jusqu'à 30 mm d'épaisseur à 90° et 25 mm à 45°. Elle ne convient pas pour le granit massif (>30 mm), le béton armé (l'armature brise le diamanté), ou le verre trempé (risque d'explosion de la pièce).
Quel entretien nécessite-t-elle ?
Contrôle hebdomadaire de l'état de la pompe (absence de bruits anormaux, débit constant). Nettoyage mensuel du réservoir des sédiments (la boue de silicate s'accumule). Lubrification semestrielle des roulements de la broche avec de la graisse NLGI 2 (3-4 grammes par roulement). Inspection annuelle de la lame : lorsque le diamant commence à polir la coupe au lieu d'inciser, la lame est usée et doit être remplacée (code 55498).
Quelle est la différence entre cette Güde et une scie circulaire manuelle portable ?
La RFS 200 est stationnaire : elle offre un mandrin stable sur 4 roulements (alignement millimétrique), un système de refroidissement intégré (cycle fermé, pas de fuites d'eau autour de la cuve), et un angle réglable sans l'utilisation d'outils. Les systèmes portables sont plus compacts mais offrent moins de stabilité de coupe et un contrôle difficile de la pression (risque d'éclats). La RFS 200 est idéale pour les lots ou les travaux nécessitant plus de 10 coupes par poste.
Comment me protéger de la poussière de silice lors de la coupe ?
La méthode humide de la RFS 200 réduit drastiquement la dispersion aérienne de poussière de silice (jusqu'à 95 % de moins qu'à sec). Cependant, il est recommandé de porter un masque FFP2 lors du changement de lame et du nettoyage de la cuve (la boue accumulée contient des particules). Utilisez des lunettes de protection contre les éclaboussures d'eau.
Quelle est la différence entre une coupe à 45° et 90° ?
Coupe à 90° (orthogonale) : carreau fixé verticalement par rapport au plan, la lame coupe perpendiculairement. Profondeur maximale 30 mm. Utilisée pour les carreaux standards en pose, les coupes périmétriques simples.
Coupe à 45° (diagonale) : le carreau est positionné incliné ou la lame est inclinée à 45°. Profondeur maximale 25 mm (pour la géométrie de la lame). Utilisée pour les carreaux profilés sur les arêtes vives (balcons, seuils, angles aigus de murs).
Quelle est la garantie Krollit sur cette machine ?
Güde offre une garantie fabricant de 2 ans. Krollit offre : une assistance technique téléphonique/email gratuite illimitée ; un support diagnostique avant-vente ; la gestion des réclamations en Italie sans rapatriement en Allemagne.
Comment commander des pièces de rechange et des accessoires ?
Toutes les pièces de rechange Güde d'origine sont disponibles chez Krollit avec le code article Güde. Exemples : lame diamantée 55498.
Contactez l'équipe commerciale Krollit pour les commandes, les délais et la disponibilité des stocks.
La RFS 200 est-elle conforme aux normes de sécurité européennes ?
Oui. La machine dispose de : marquage CE (Directive Machines 2006/42/CE), interrupteur PRCD intégré pour la protection contre les fuites électriques en milieux humides, déclaration de conformité téléchargeable. Consultez le manuel d'utilisation pour les indications concernant les EPI (Équipements de Protection Individuelle) recommandés : masque FFP2, lunettes, chaussures antidérapantes à embout d'acier.
