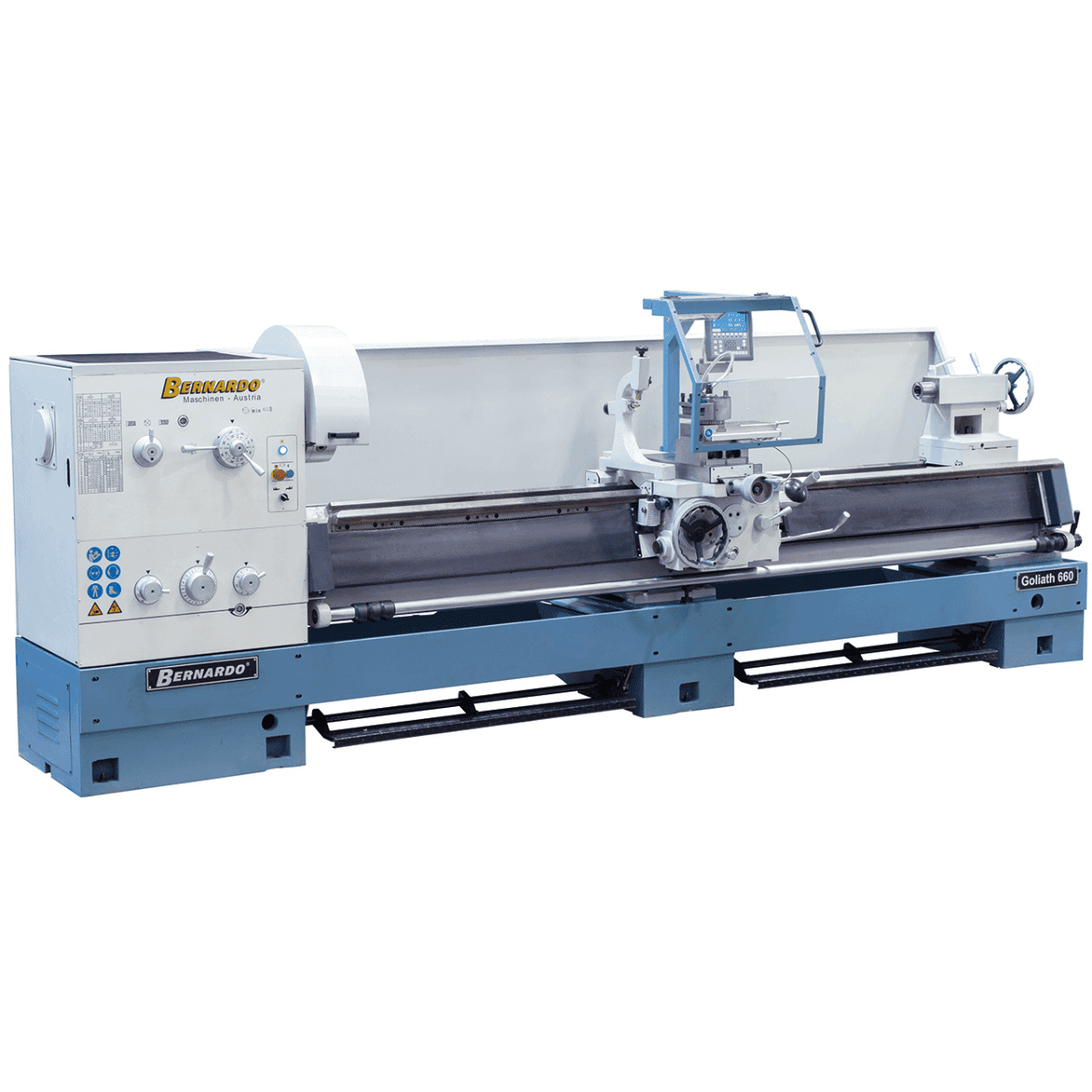

Tour Bernardo Goliath 660 x 3000 avec afficheur numérique 3 axes ES-12 V

Tour Bernardo Goliath 660 x 3000 avec afficheur numérique 3 axes

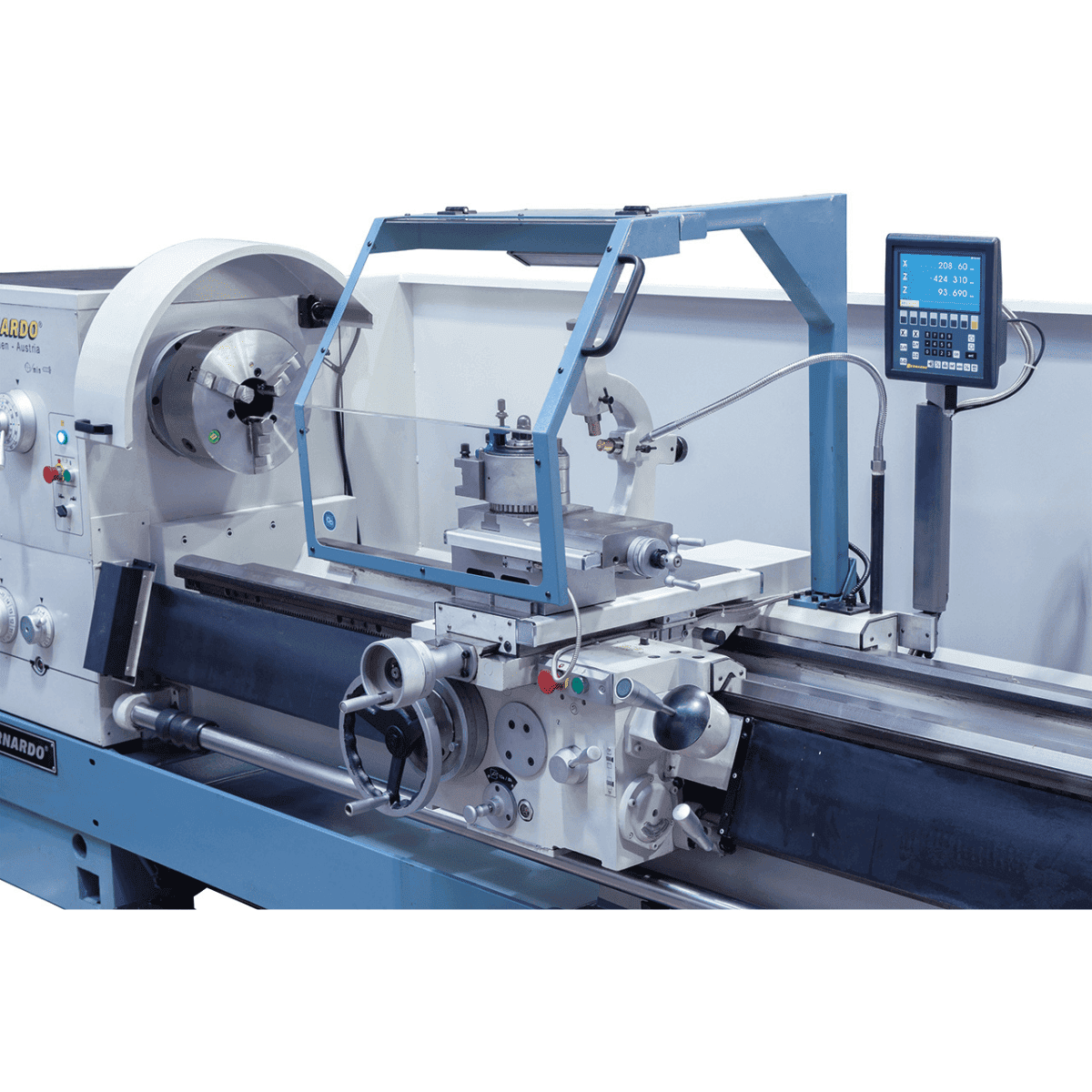

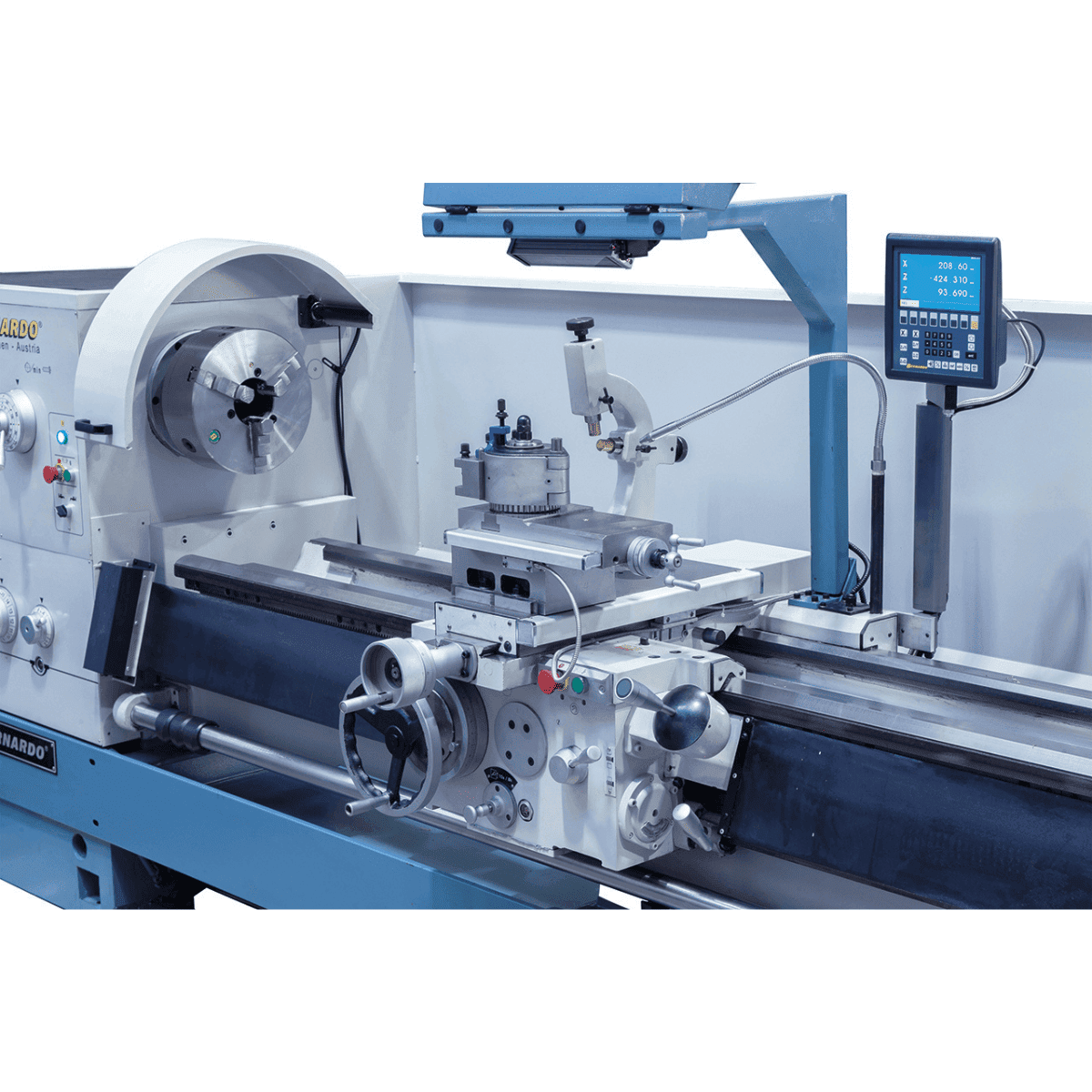

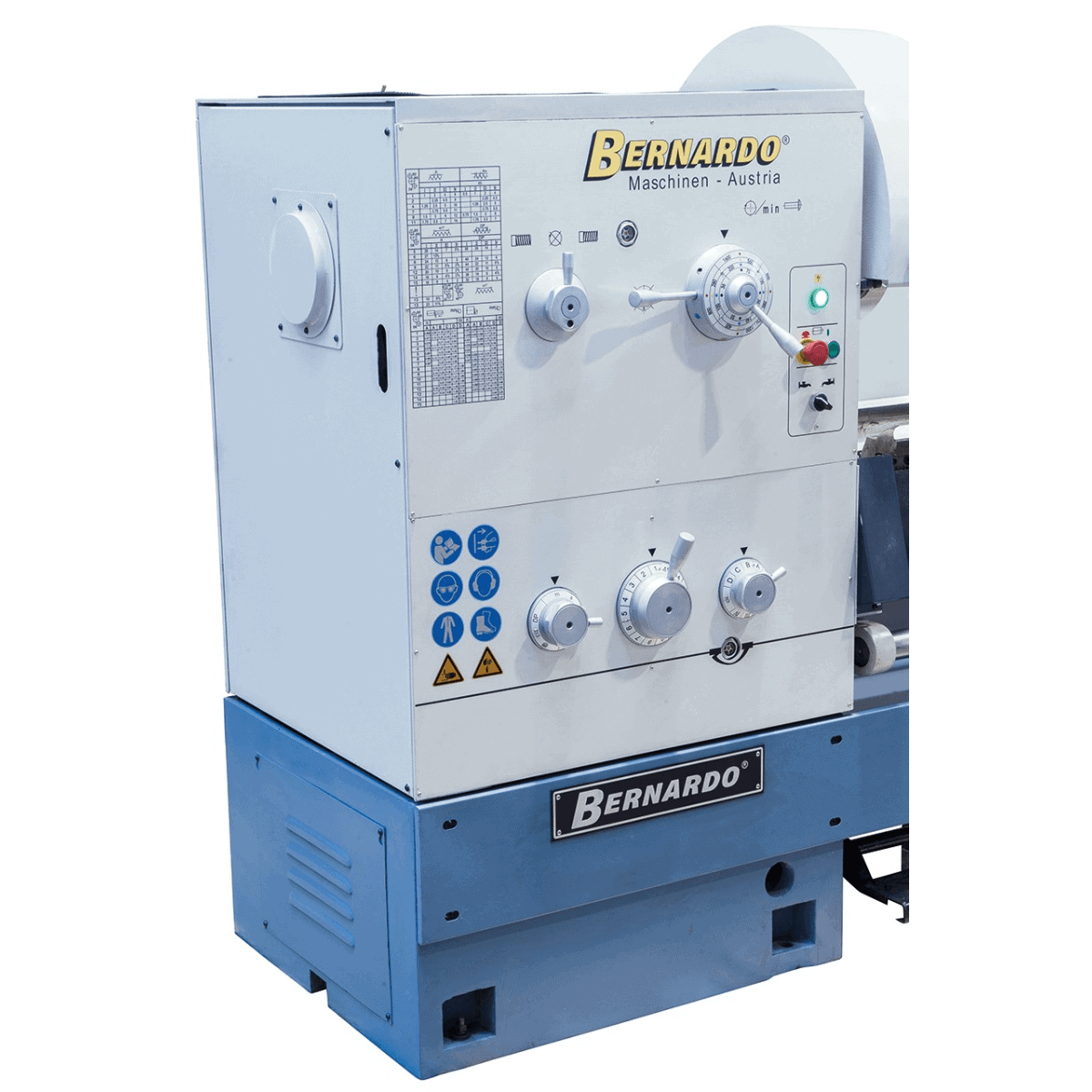

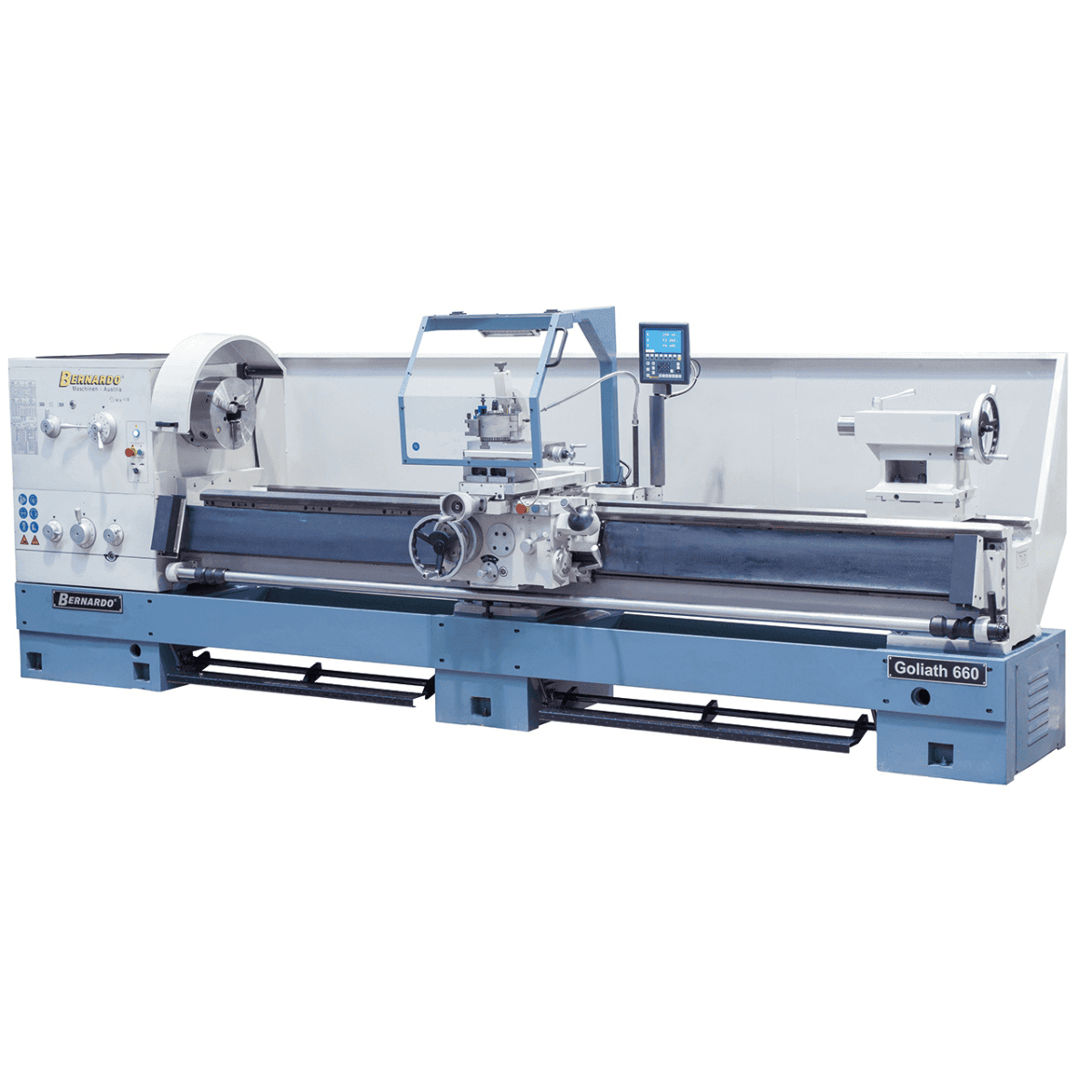

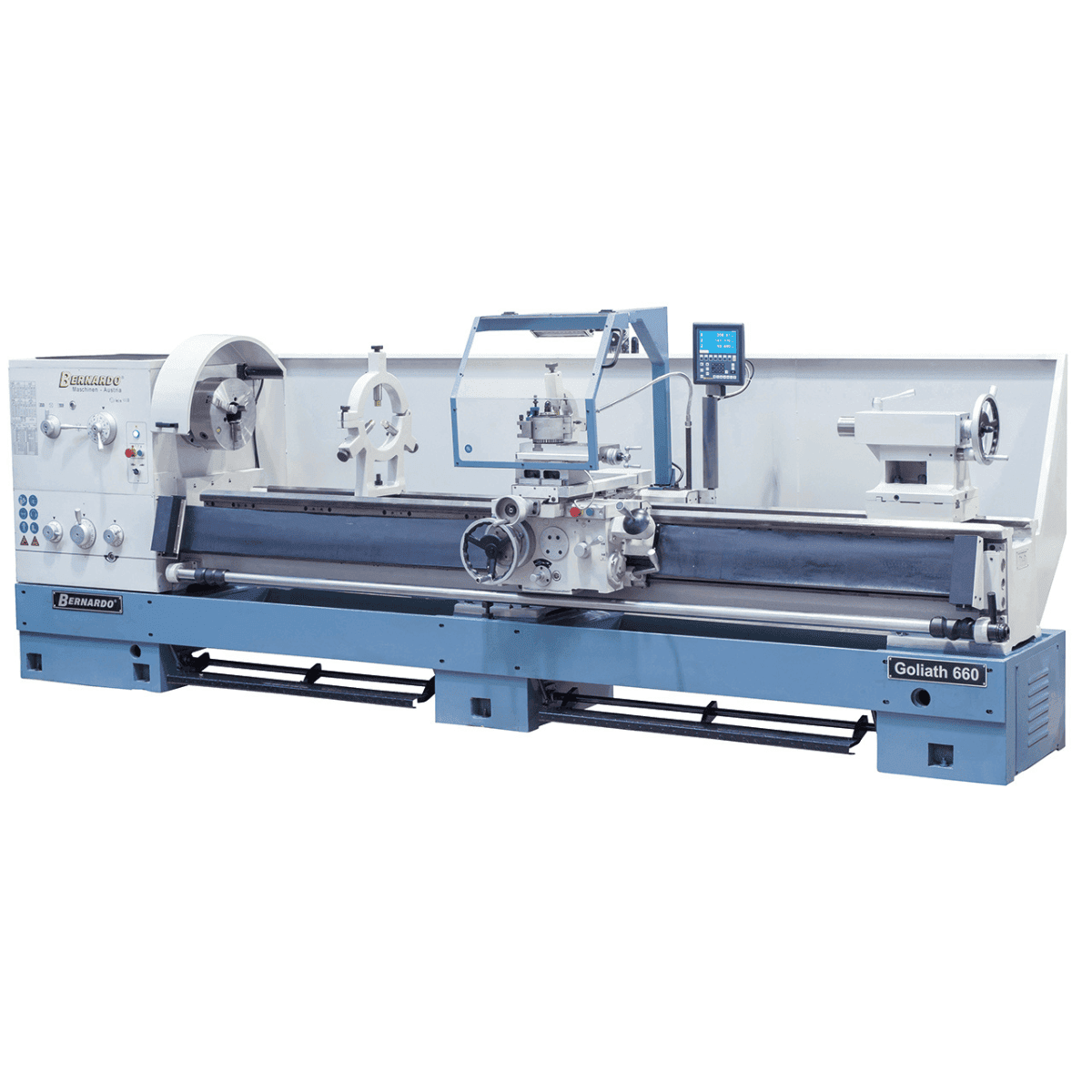

Le tour Bernardo Goliath 660 x 3000 est une machine lourde et robuste, conçue pour l'usinage industriel de pièces de grandes dimensions. Avec un diamètre tournable sur le banc de 660 mm et une distance entre pointes de 3000 mm, il offre de larges capacités opérationnelles pour les charpenteries et les ateliers de mécanique. Le puissant moteur de 9,0 kW (12 CV) et la plage de vitesses sur 16 paliers de 36 à 1600 tr/min permettent des usinages polyvalents et sûrs. L'afficheur numérique 3 axes ES-12 V avec écran LCD garantit une précision et un contrôle constants. L'équipement riche comprend un mandrin autocentrant Ø 315 mm, un plateau à quatre mors Ø 630 mm, des lunettes, une tourelle porte-outils à 40 positions, un dispositif d'arrosage, un éclairage LED, un frein magnétique et une pédale CE. Une solution complète et fiable pour les professionnels qui ont besoin d'un tour robuste, précis et adapté aux productions lourdes.

---

Spécifications principales

Distance entre pointes : 3000 mm
Hauteur de pointes : 330 mm
Diamètre tournable sur le banc : 660 mm
Diamètre tournable sur le col de cygne : 870 mm
Diamètre tournable sur le chariot transversal : 420 mm
Largeur du banc : 400 mm
Alésage de broche : 105 mm
Nez de broche : DIN 55029, D1-8
Plage de vitesses : 36 – 1600 tr/min (16 paliers)
Avances longitudinales : 0,063 – 2,52 mm/tr (65)
Avances transversales : 0,027 – 1,07 mm/tr (65)
Filetages métriques : 1 – 14 mm (22 pas)
Filetages en pouces : 2 – 28 TPI (26 pas)

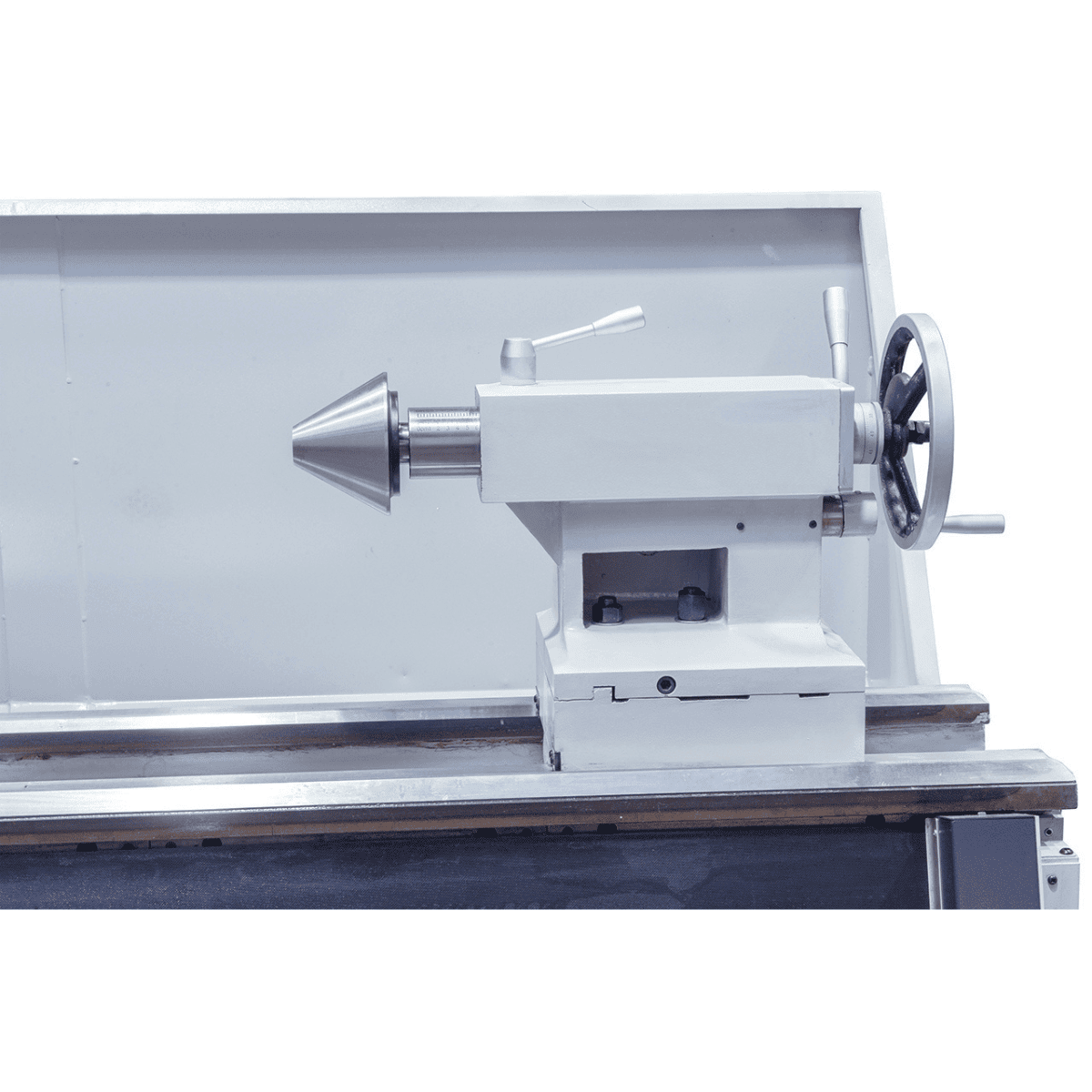

Fourreau de contre-pointe : Ø 75 mm, course 150 mm, cône MT5
Puissance moteur : 9,0 kW (12 CV)
Dimensions : 4500 x 1280 x 1650 mm
Poids : 3990 kg

---

Tableau technique :

Spécification	Valeur
Marque	Bernardo
Modèle	Goliath 660 x 3000
Distance entre pointes	3000 mm
Hauteur de pointes	330 mm
Diamètre tournable sur le banc	660 mm
Diamètre tournable sur le col de cygne	870 mm
Diamètre tournable sur le chariot transversal	420 mm
Largeur du banc	400 mm
Alésage de broche	105 mm
Nez de broche	DIN 55029, D1-8
Plage de vitesses	36 – 1600 tr/min (16 paliers)
Avances longitudinales	0,063 – 2,52 mm/tr (65)
Avances transversales	0,027 – 1,07 mm/tr (65)
Filetages métriques	1 – 14 mm (22 pas)
Filetages en pouces	2 – 28 TPI (26 pas)
Ø fourreau de contre-pointe	75 mm
Course du fourreau	150 mm
Cône de contre-pointe	MT5
Puissance moteur	9,0 kW (12 CV)
Dimensions de la machine	4500 x 1280 x 1650 mm
Poids	3990 kg
Origine	Europe

---

Contenu de la livraison :

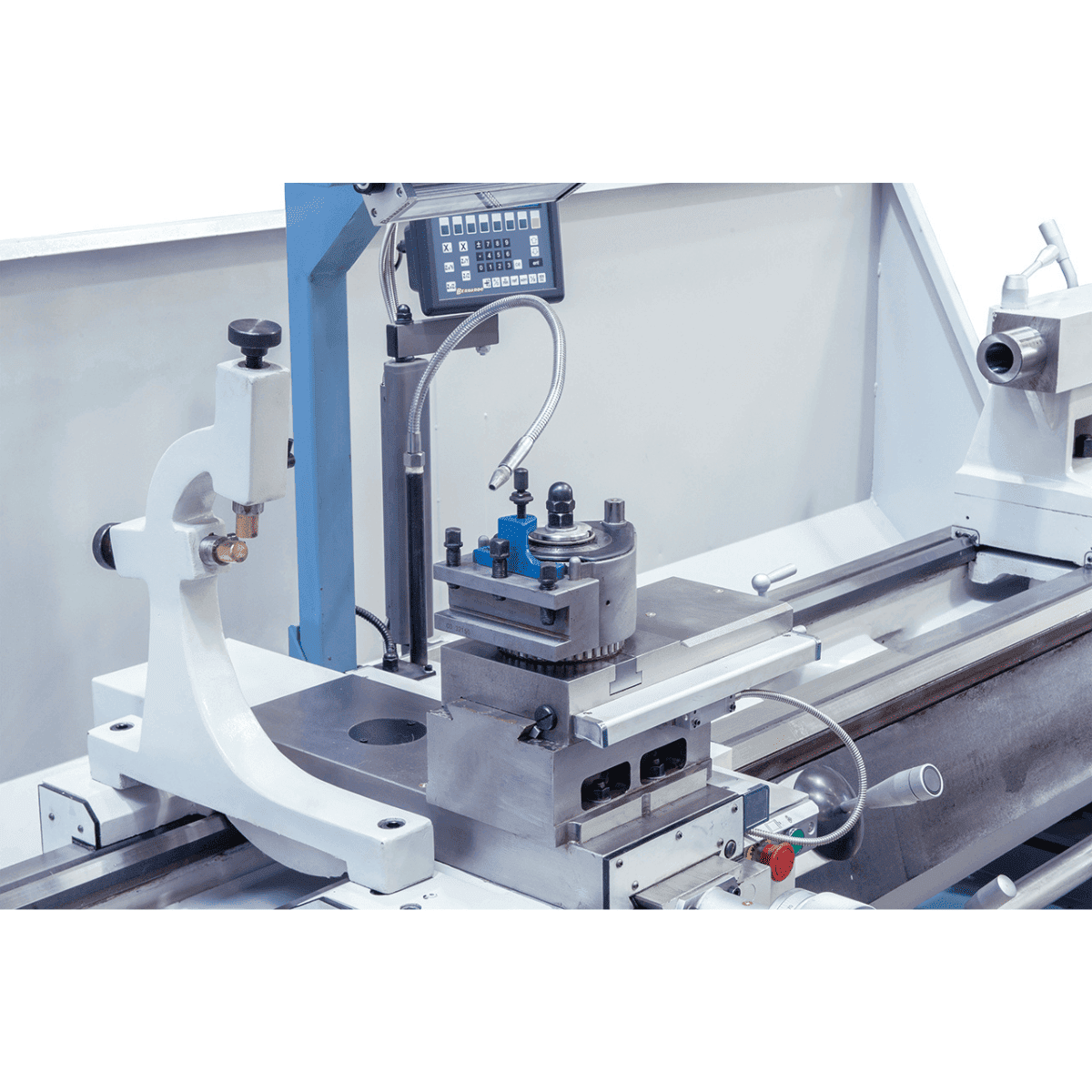

Afficheur numérique 3 axes ES-12 V avec LCD

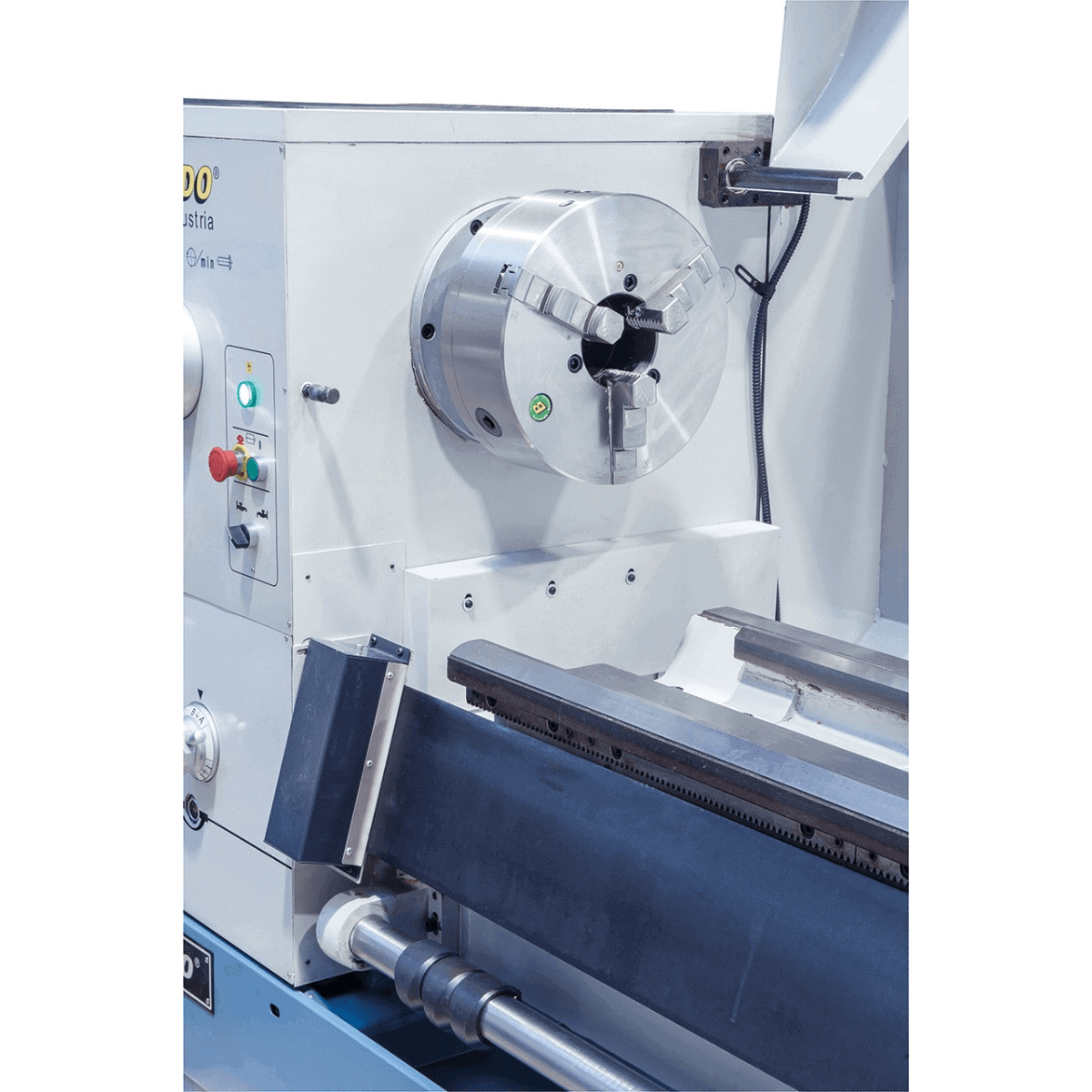

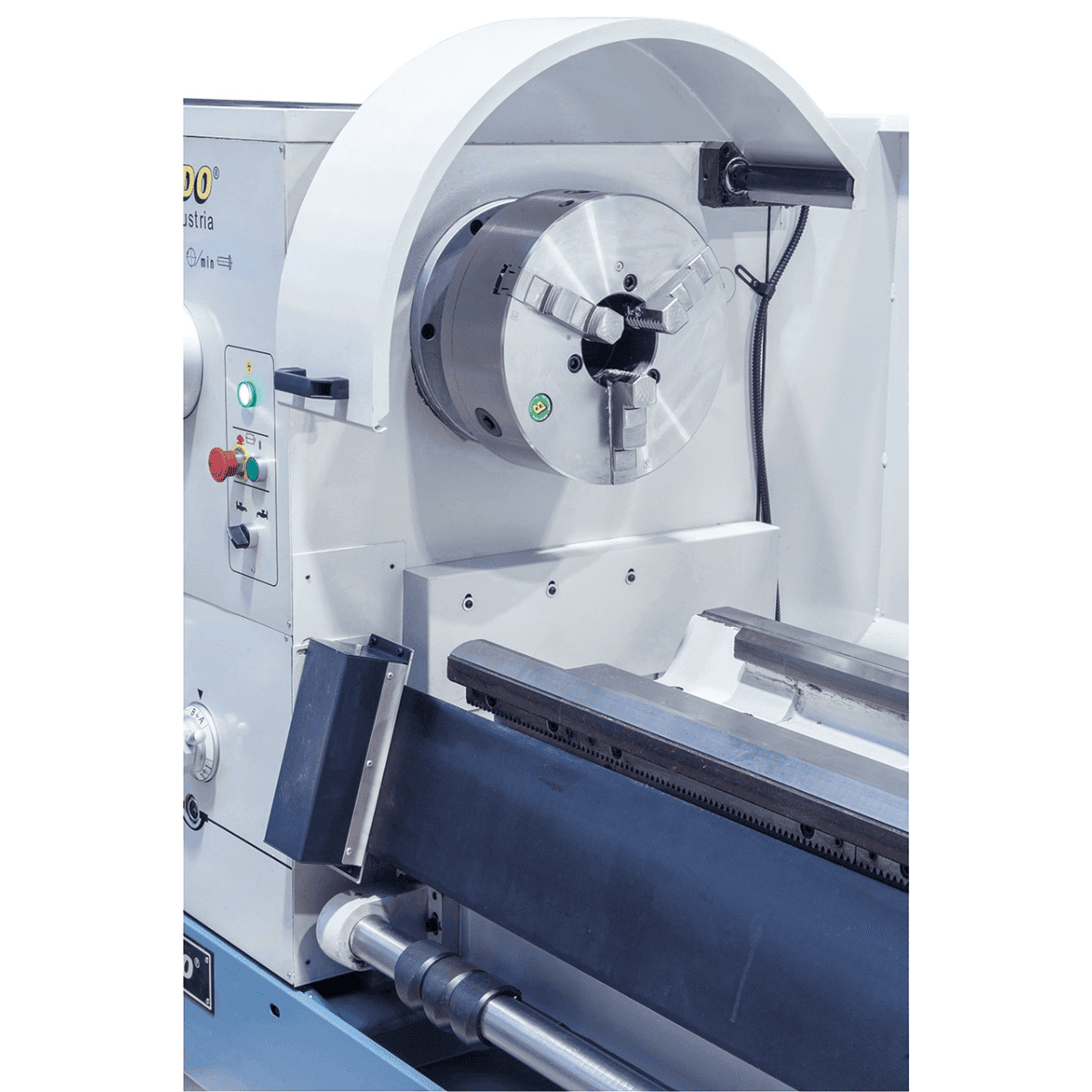

Mandrin autocentrant 3 mors PS3 Ø 315 mm (D8)

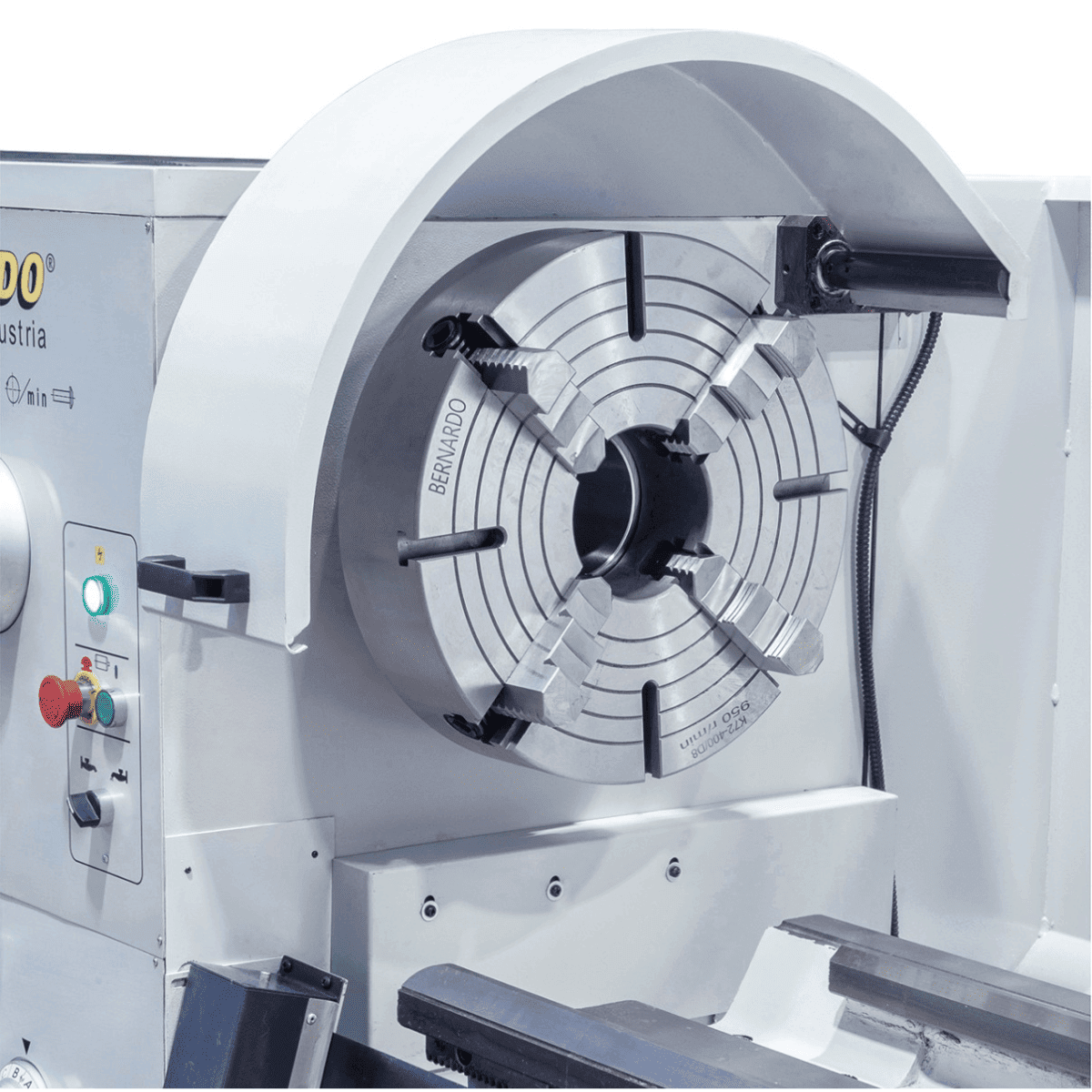

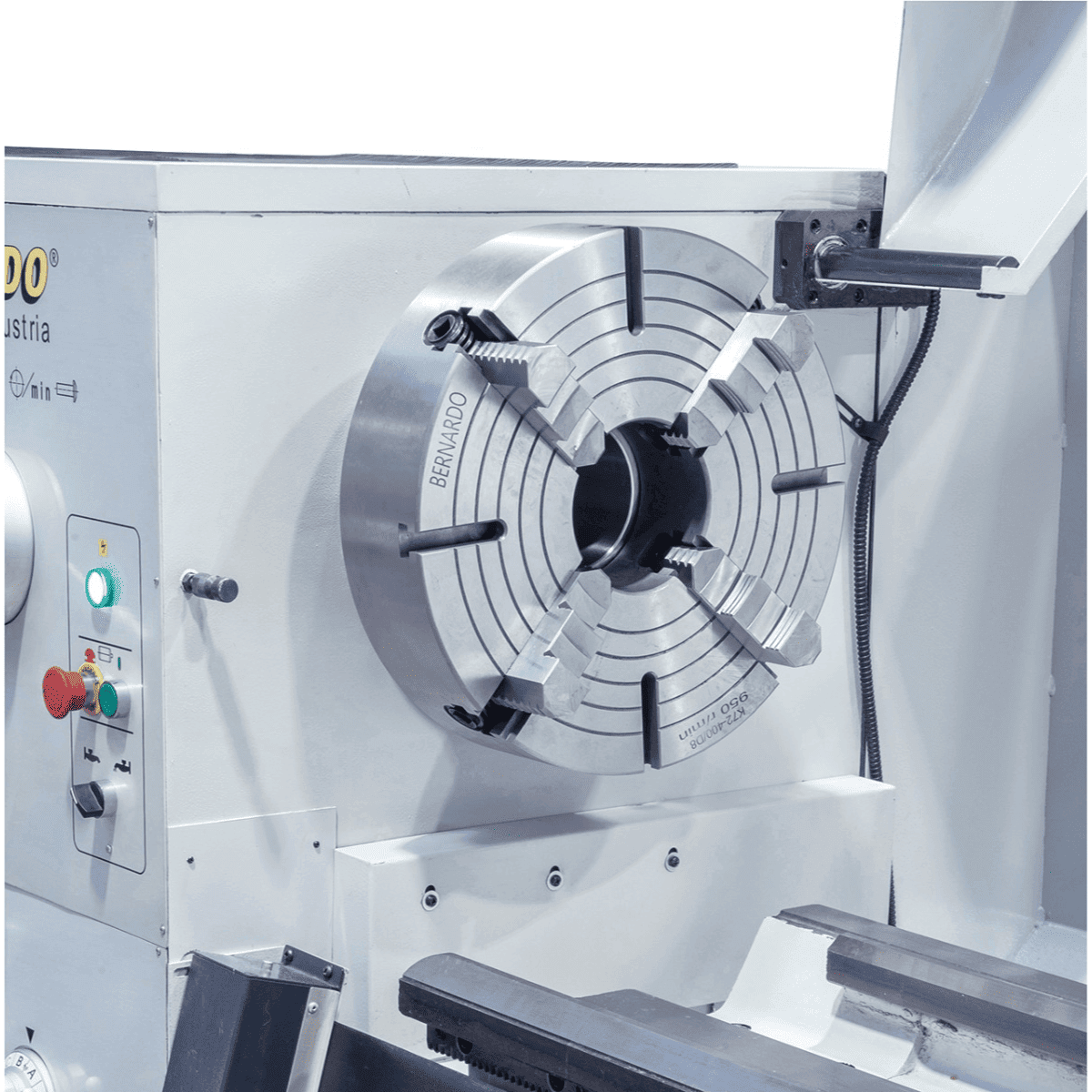

Plateau à quatre mors Ø 630 mm

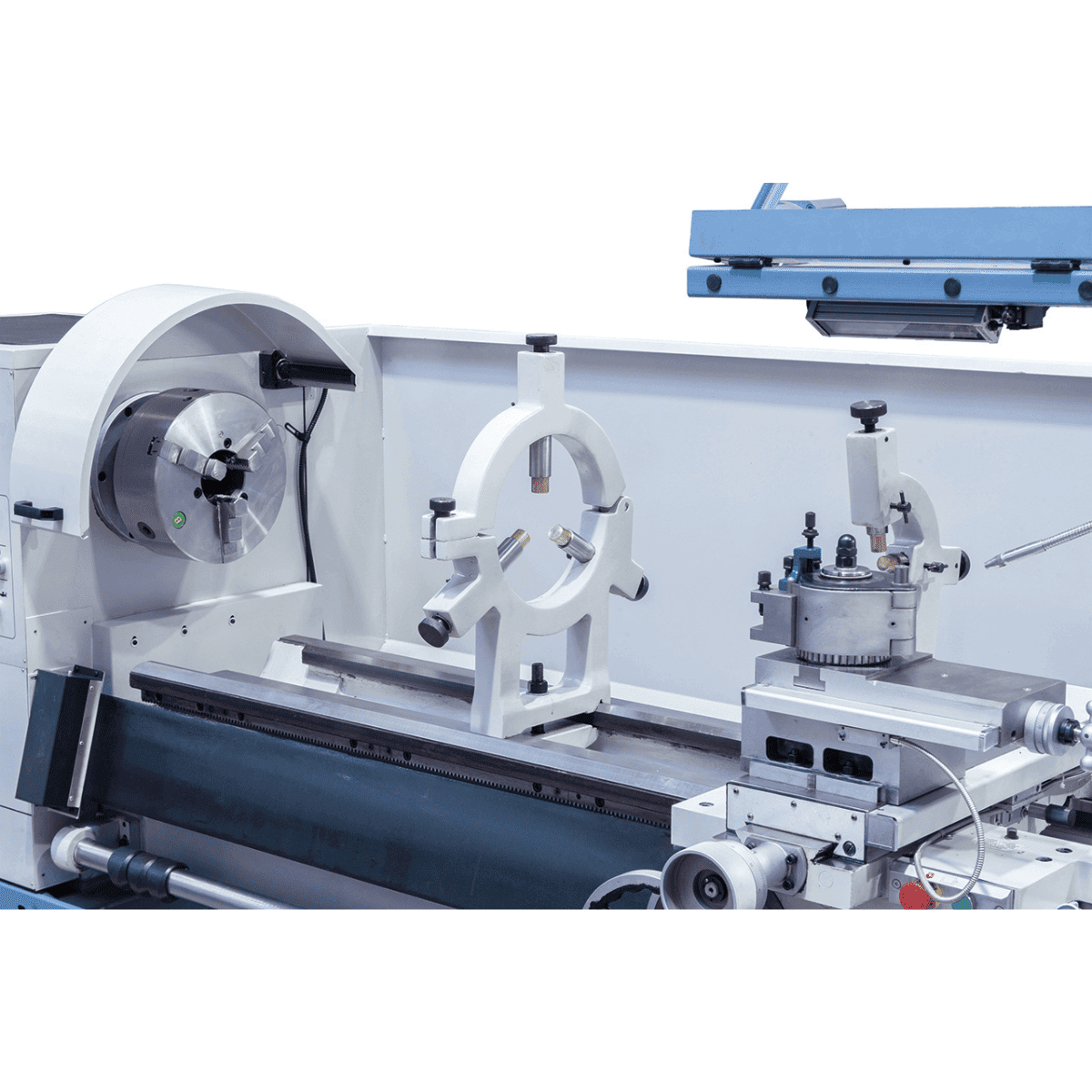

Lunette fixe (passage max Ø 250 mm)
Lunette à suivre (passage max Ø 110 mm)

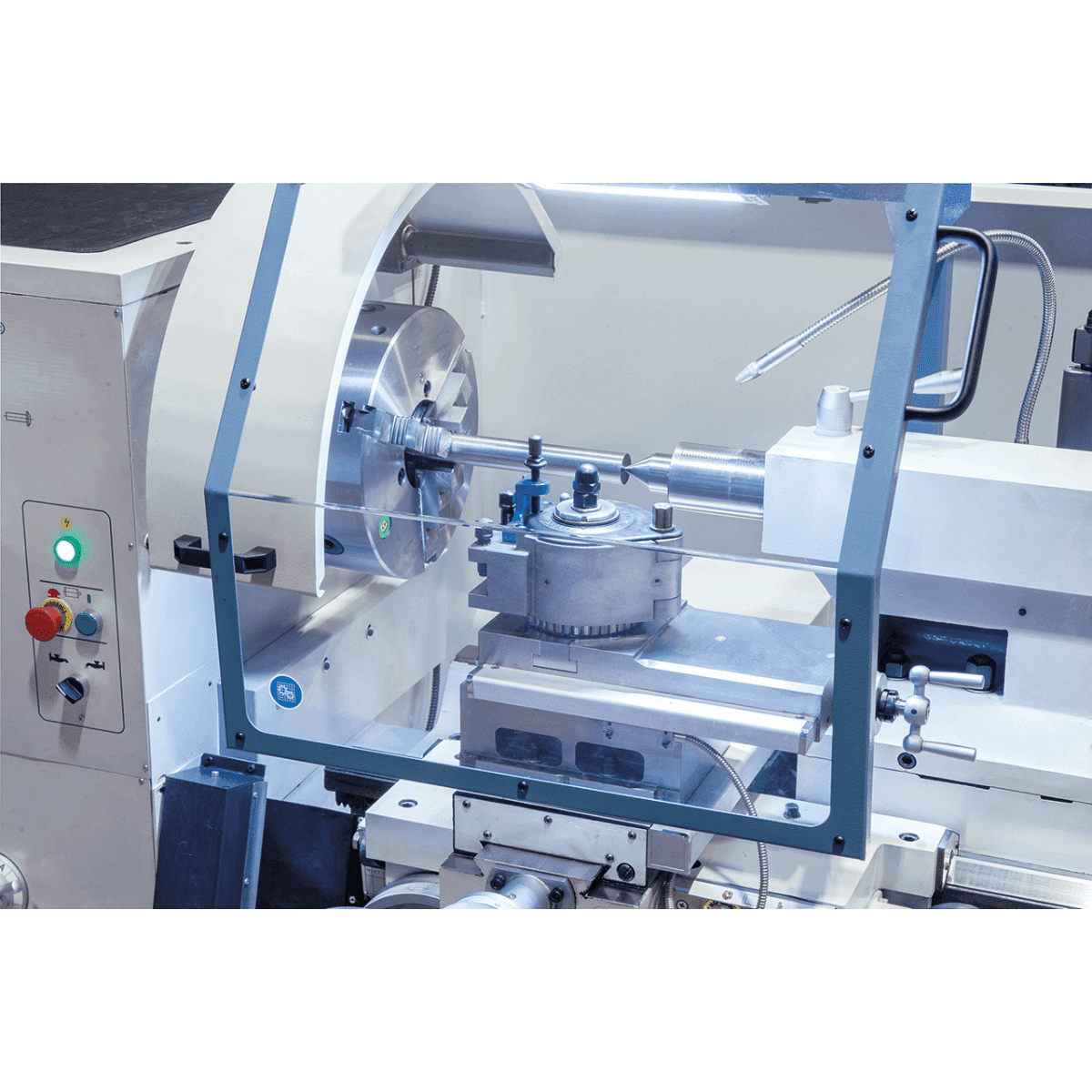

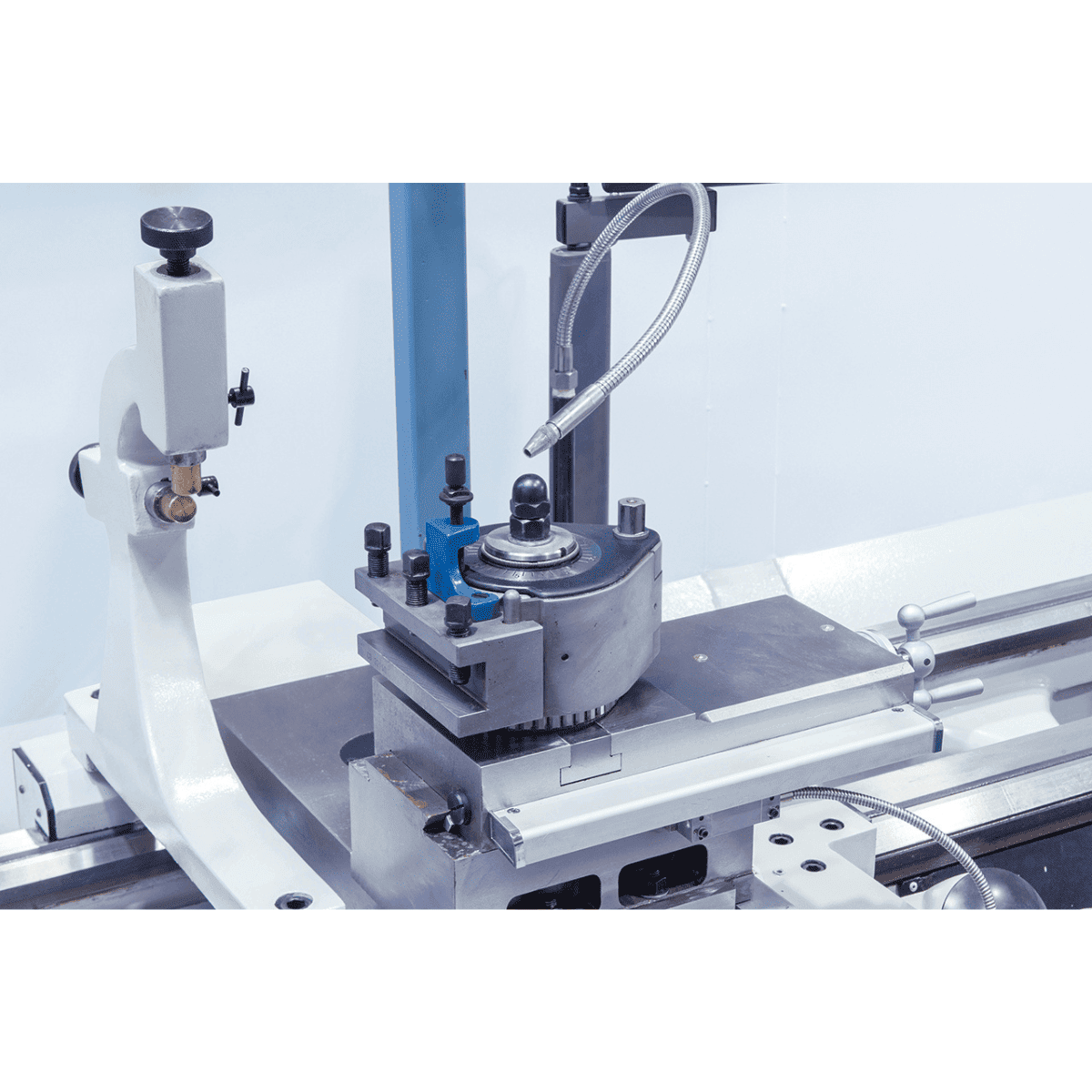

Tourelle porte-outils 40 positions avec jeu de 4 inserts
Dispositif d'arrosage
Éclairage machine LED
Pare-éclaboussures
Embrayage de sécurité
Pédale avec frein CE
Moteur avec frein magnétique CE
Avances rapides X/Z
Douille de réduction Morse
1 contre-pointe fixe + 1 contre-pointe tournante
Engrenages de changement de vitesse
Remplissage initial avec Shell Tellus 46
Jeu d'outils et accessoires

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.

Questions fréquentes

Le Goliath 660 × 3000 — pour quelles opérations industrielles est-il conçu ?

Le Goliath est la série lourde de Bernardo pour la production industrielle : arbres longs jusqu'à 3000 mm, valeurs de Ø banc 660 mm pour les pièces de grande section, large passage de barre pour le travail sur des barres de grand diamètre. Applications typiques : arbres de transmission industriels, rouleaux, tambours, viroles et composants pour machines lourdes. Il ne convient pas aux laboratoires privés — il nécessite une fondation, une installation triphasée et un équipement de manutention.

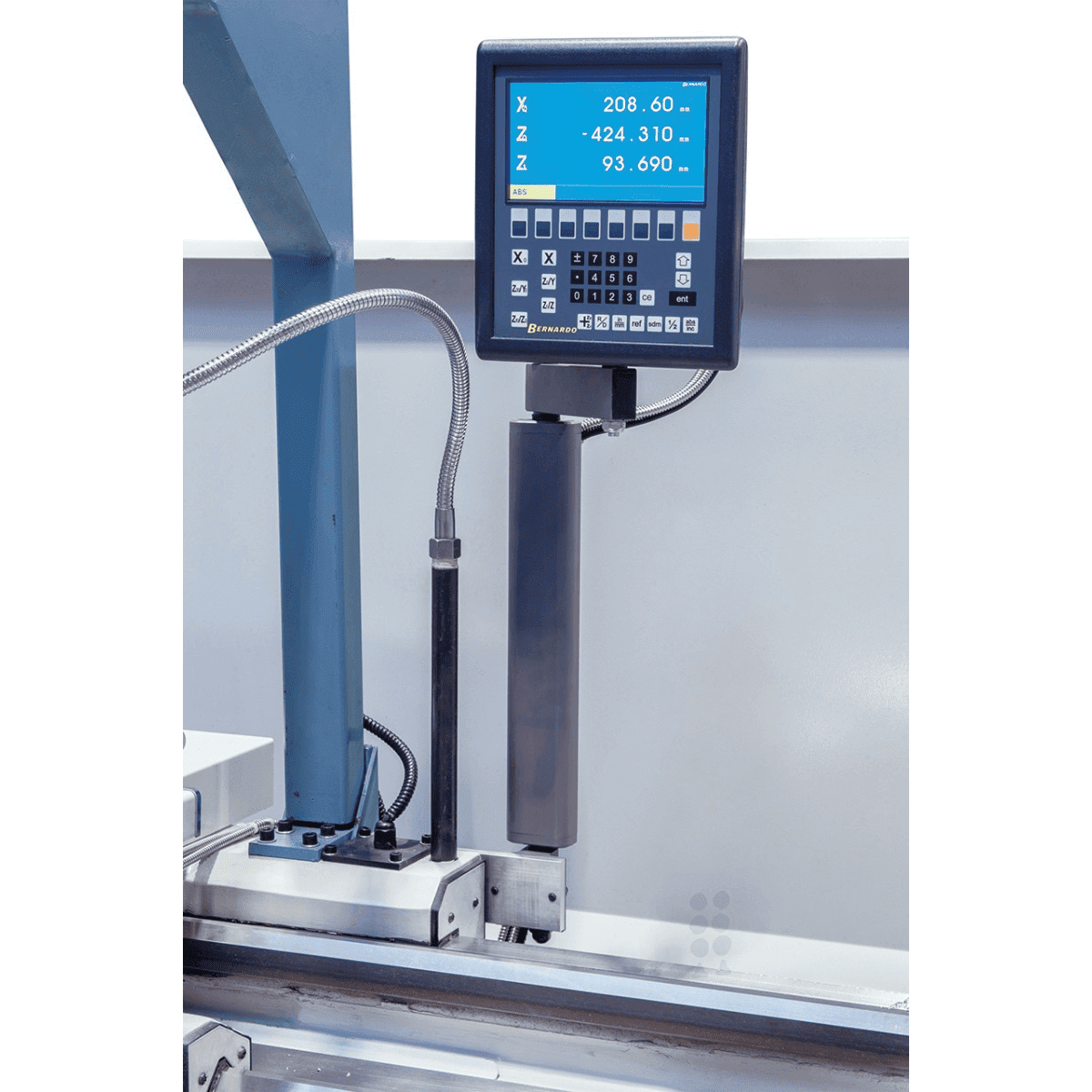

Le DRO 3 axes ES-12 V inclus — que mesure-t-il et comment l'utilise-t-on ?

Il lit simultanément l'axe X (transversal), Z (longitudinal) et W (chariot supérieur) avec une résolution de 0,001 mm. Sur le Goliath — avec une distance entre pointes de 3 mètres — la lecture numérique est indispensable pour maintenir les cotes sur des usinages longs où les nonius gradués mécaniques sont pratiquement illisibles. La fonction "diamètre" calcule automatiquement le diamètre tourné à partir de la position X.

Quelle fondation le Goliath 660 × 3000 exige-t-il ?

Le Goliath 660 × 3000 dépasse les 5 000 kg. Il nécessite une fondation en béton armé conçue par un ingénieur en structure, un nivellement avec des vis de réglage (la planéité du banc influence directement la conicité du tournage), une installation triphasée 400V avec une protection thermique adéquate. Coordonner avec Krollit avant la commande pour les spécifications complètes d'installation.

Pièces de rechange et assistance disponibles ?

Pièces de rechange d'origine disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.
