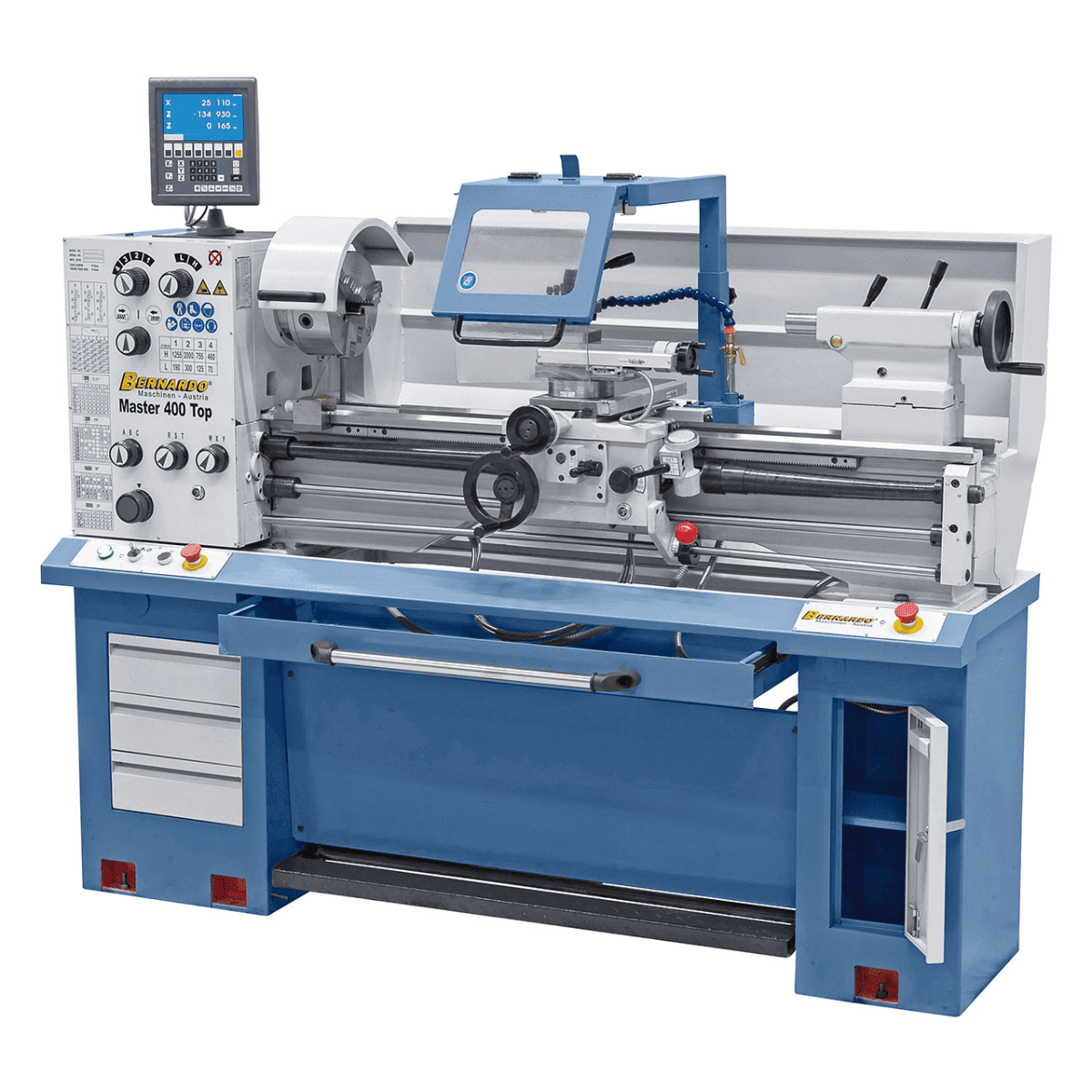

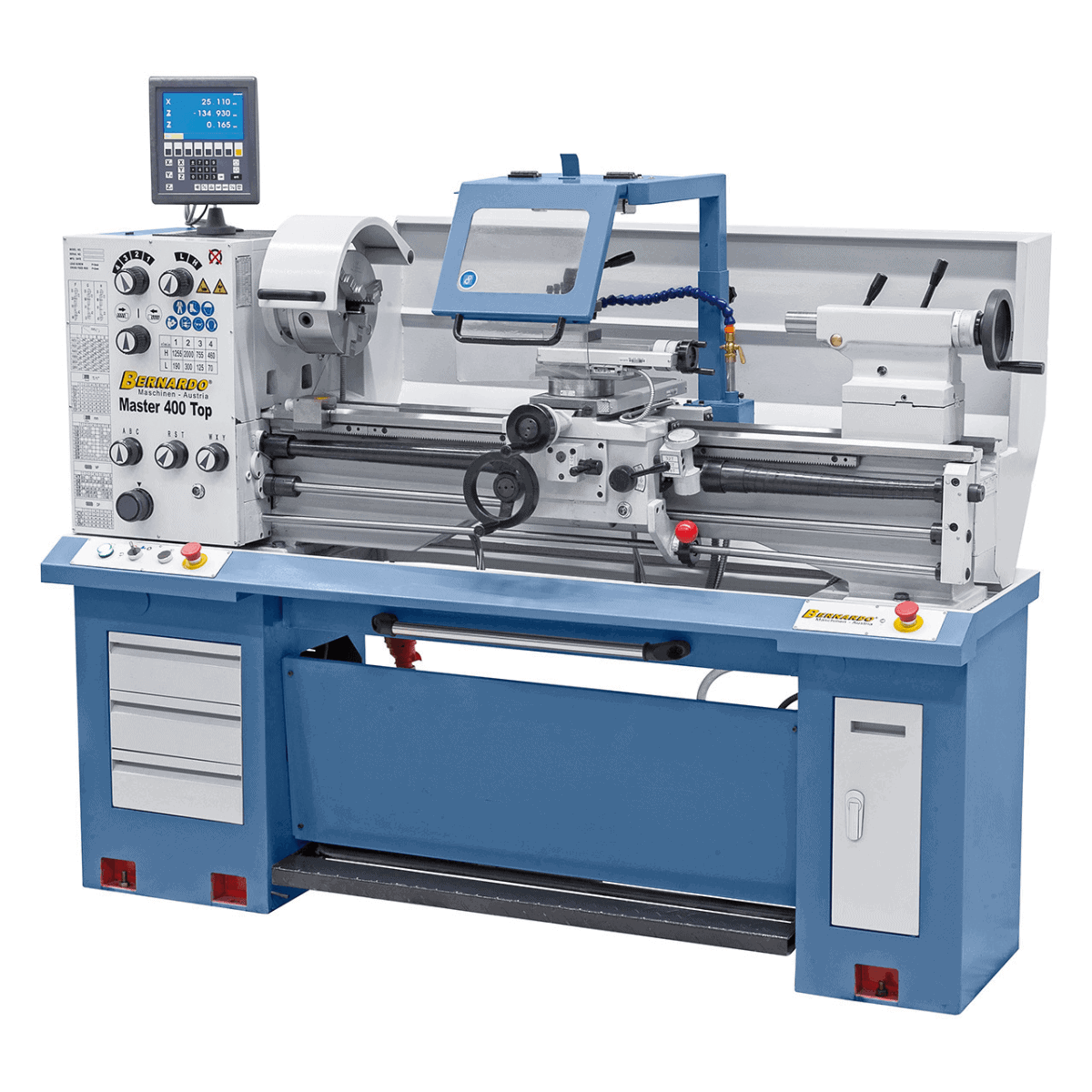

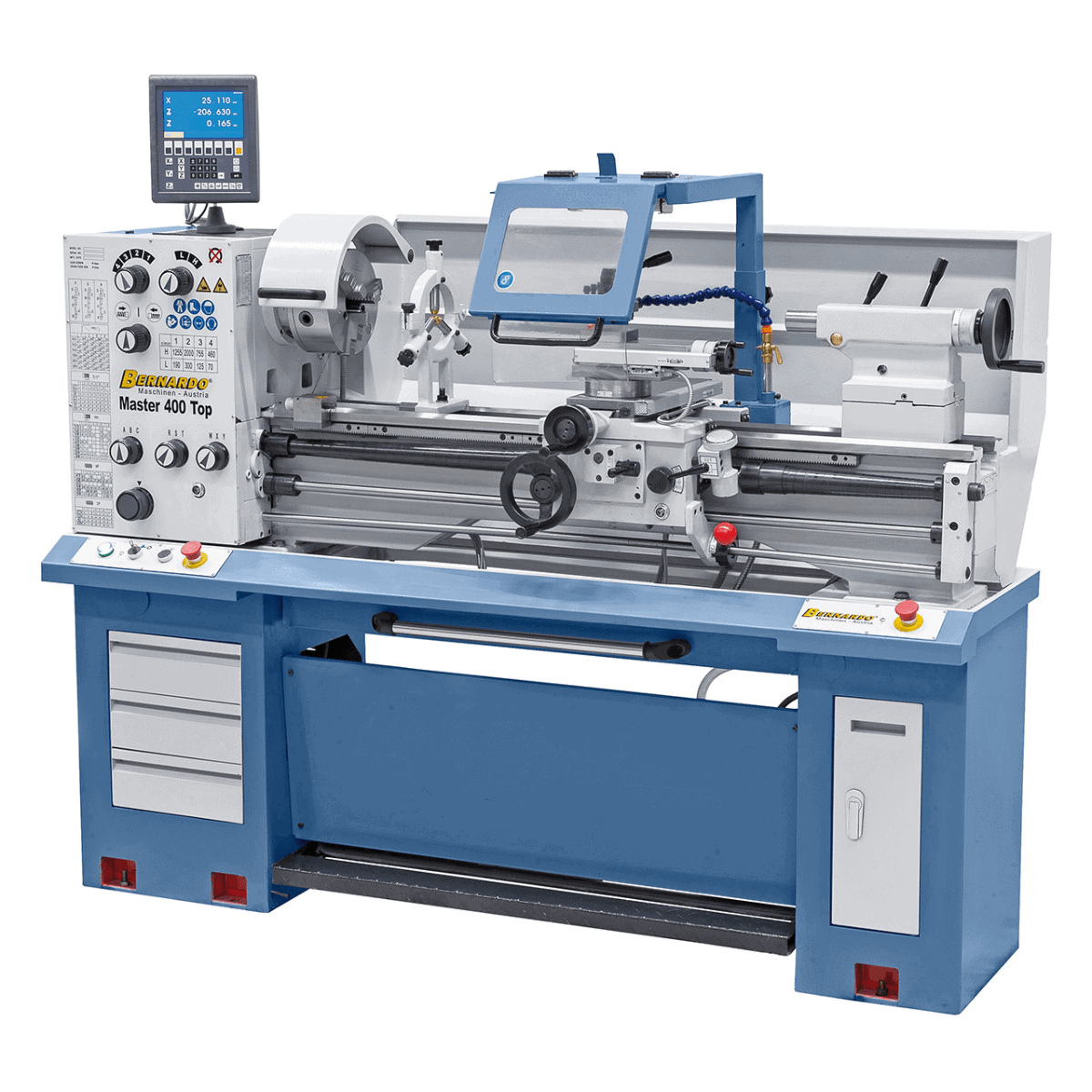

Tour Bernardo Master 400 Top avec affichage numérique 3 axes
Le tour Bernardo Master 400 Top est conçu pour l'usinage de précision et une fiabilité élevée, adapté aux ateliers mécaniques et laboratoires professionnels. Avec un diamètre d'usinage au-dessus du banc de 400 mm et une distance entre pointes de 1000 mm, il offre un excellent compromis entre capacité et compacité. Équipé d'un moteur de 1,5 kW (400 V) et d'une gamme de vitesses à 8 paliers de 70 à 2000 tr/min, il garantit polyvalence et contrôle. L'affichage numérique 3 axes ES-12 V avec écran LCD permet un contrôle dimensionnel rapide et précis. L'équipement complet comprend un mandrin autocentrant Ø 200 mm, un plateau, des lunettes, un porte-outil, une pédale avec frein CE et un dispositif d'arrosage. Un tour robuste (640 kg), fiable et complet en accessoires, adapté aux usinages précis et aux travaux professionnels continus.
Spécifications principales
Distance entre pointes : 1000 mm
Hauteur de pointes : 200 mm
Diamètre d'usinage au-dessus du banc : 400 mm
Diamètre d'usinage au-dessus du chariot transversal : 260 mm
Largeur du banc : 185 mm
Alésage de broche : Ø 52 mm
Nez de broche : DIN 55029, D1-5

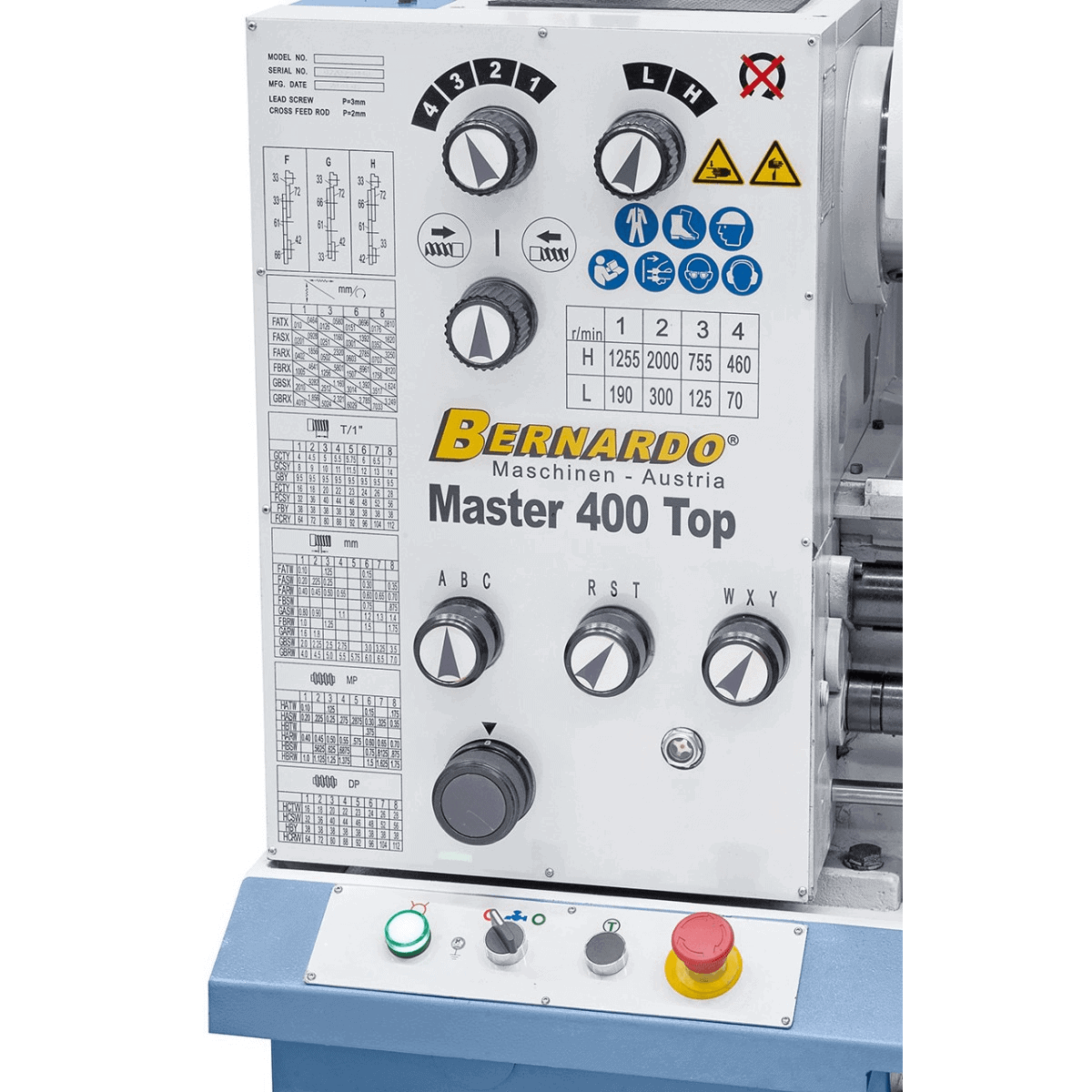

Gamme de vitesses : 70 – 2000 tr/min (8 paliers)
Avances longitudinales : 0,0464 – 3,249 mm/tour (24)
Avances transversales : 0,01 – 0,7033 mm/tour (24)
Filetages métriques : 0,1 – 7,0 mm (43 pas)
Filetages en pouces : 4 – 112 TPI (56 pas)
Fourreau de contre-pointe : Ø 42 mm, course 100 mm, cône MT3
Puissance moteur : 1,5 kW (400 V)
Dimensions : 1820 x 700 x 1600 mm
Poids : 640 kg
Tableau technique :
| Spécification |
Valeur |
| Marque |
Bernardo |
| Modèle |
Master 400 Top |
| Distance entre pointes |
1000 mm |
| Hauteur de pointes |
200 mm |
| Diamètre d'usinage au-dessus du banc |
400 mm |
| Diamètre d'usinage au-dessus du chariot transversal |
260 mm |
| Largeur du banc |
185 mm |
| Alésage de broche |
Ø 52 mm |
| Nez de broche |
DIN 55029, D1-5 |
| Gamme de vitesses |
70 – 2000 tr/min (8 paliers) |
| Avances longitudinales |
0,0464 – 3,249 mm/tour (24) |
| Avances transversales |
0,01 – 0,7033 mm/tour (24) |
| Filetages métriques |
0,1 – 7,0 mm (43 pas) |
| Filetages en pouces |
4 – 112 TPI (56 pas) |
| Ø fourreau de contre-pointe |
42 mm |
| Course du fourreau |
100 mm |
| Cône de contre-pointe |
MT3 |
| Puissance moteur |
1,5 kW (400 V) |
| Dimensions de la machine |
1820 x 700 x 1600 mm |
| Poids |
640 kg |
| Origine |
Europe |
Contenu de l'emballage :
Affichage numérique 3 axes ES-12 V avec LCD

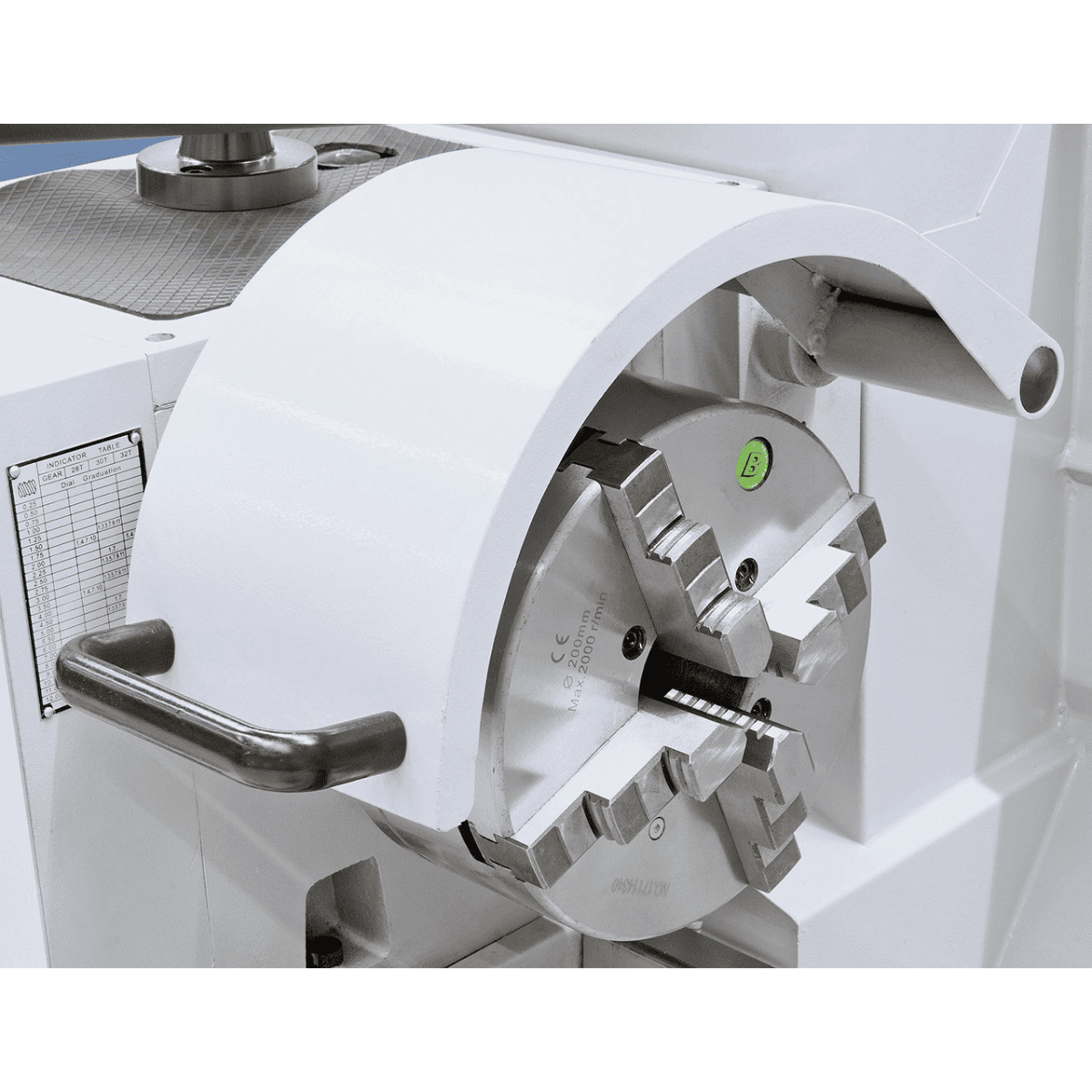

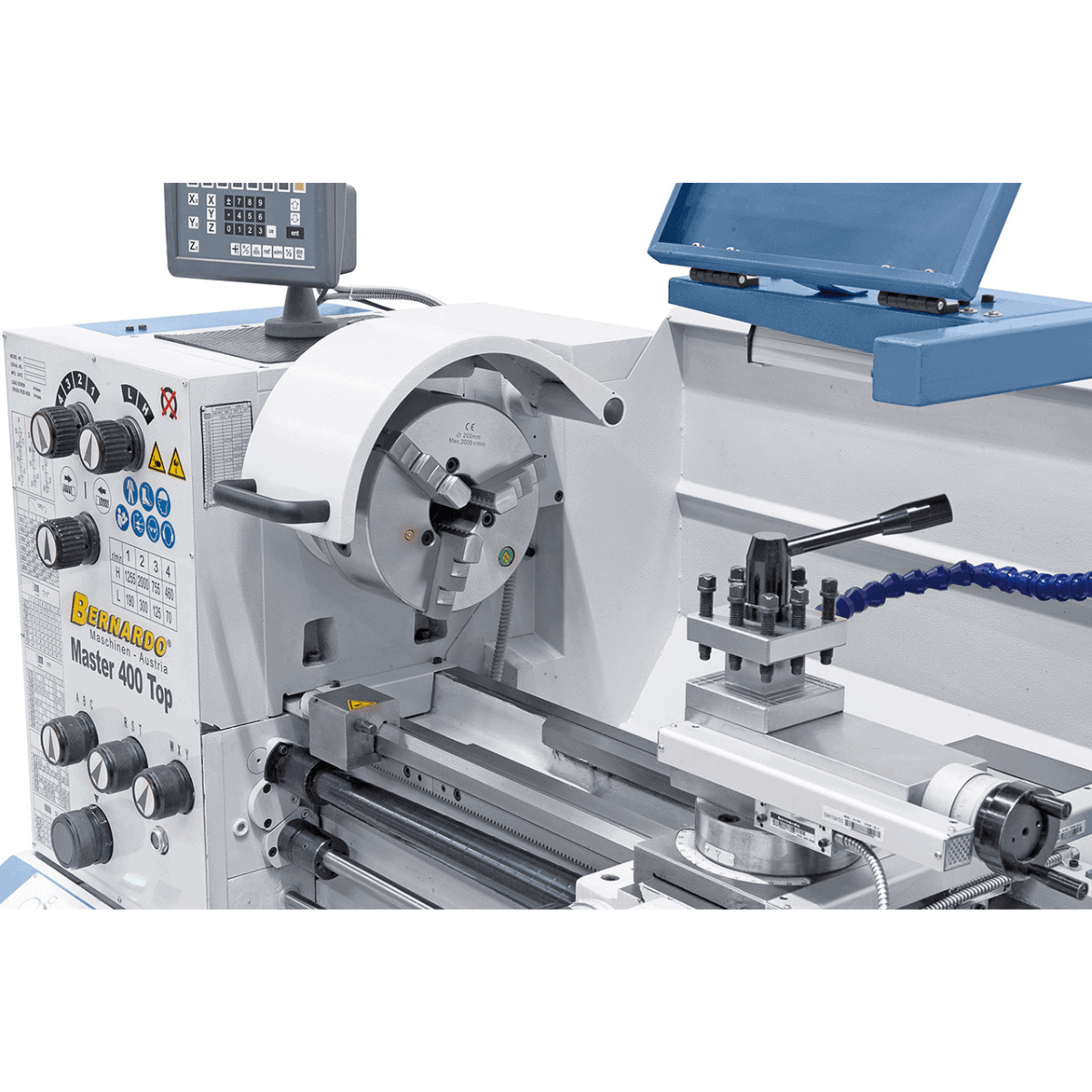

Mandrin autocentrant 3 mors DK11 Ø 200 mm (D5)
Plateau Ø 280 mm

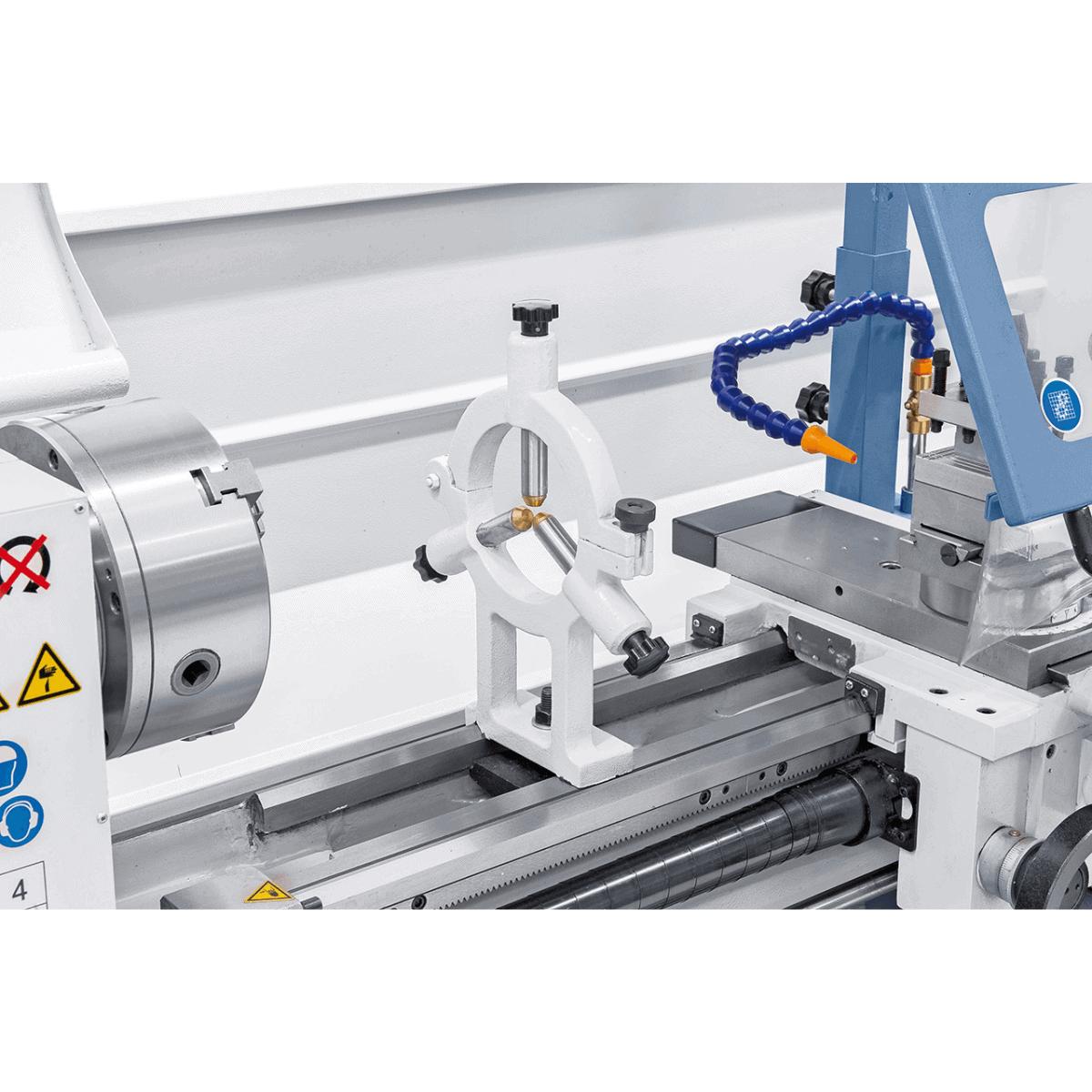

Lunette fixe (passage max Ø 70 mm)
Lunette à suivre (passage max Ø 60 mm)

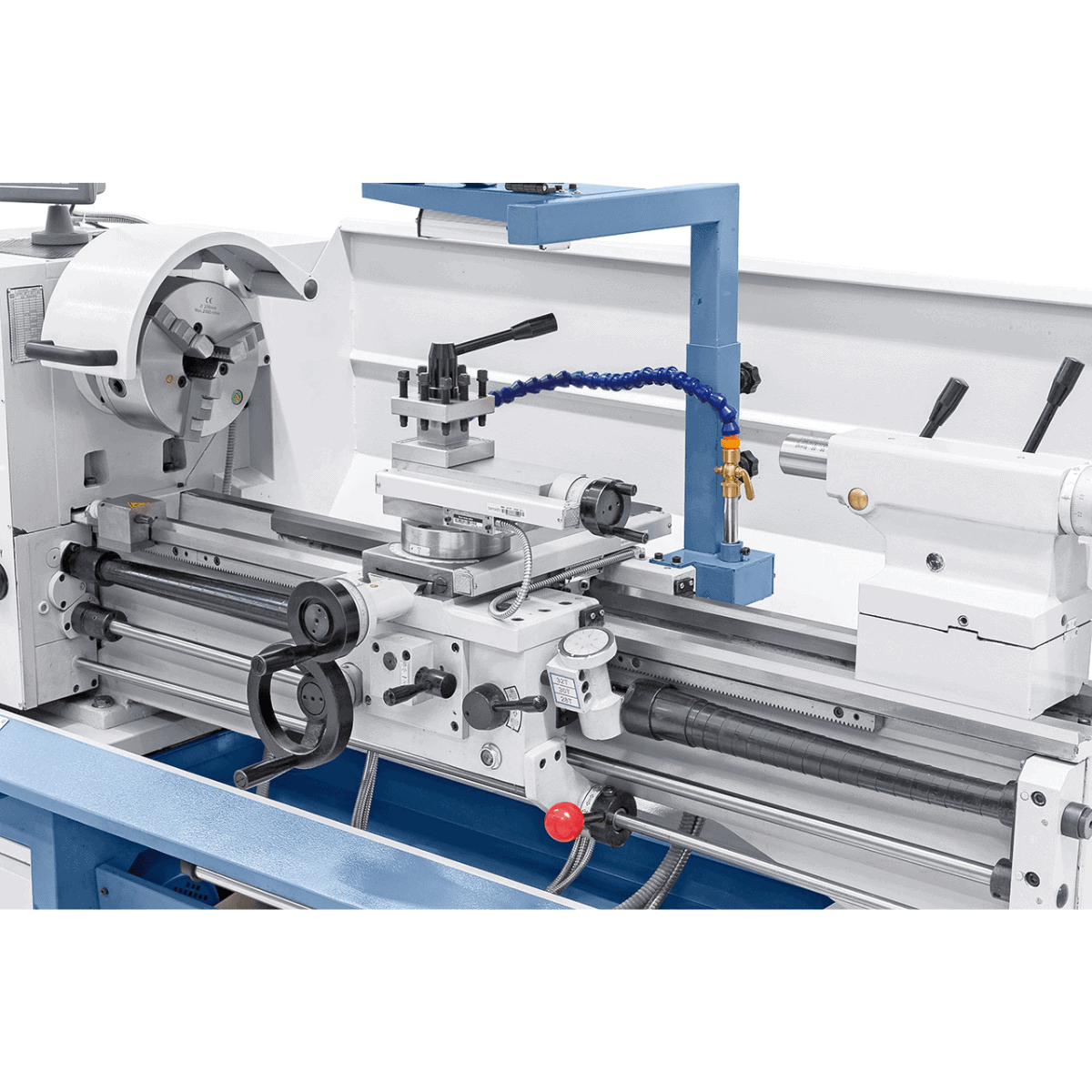

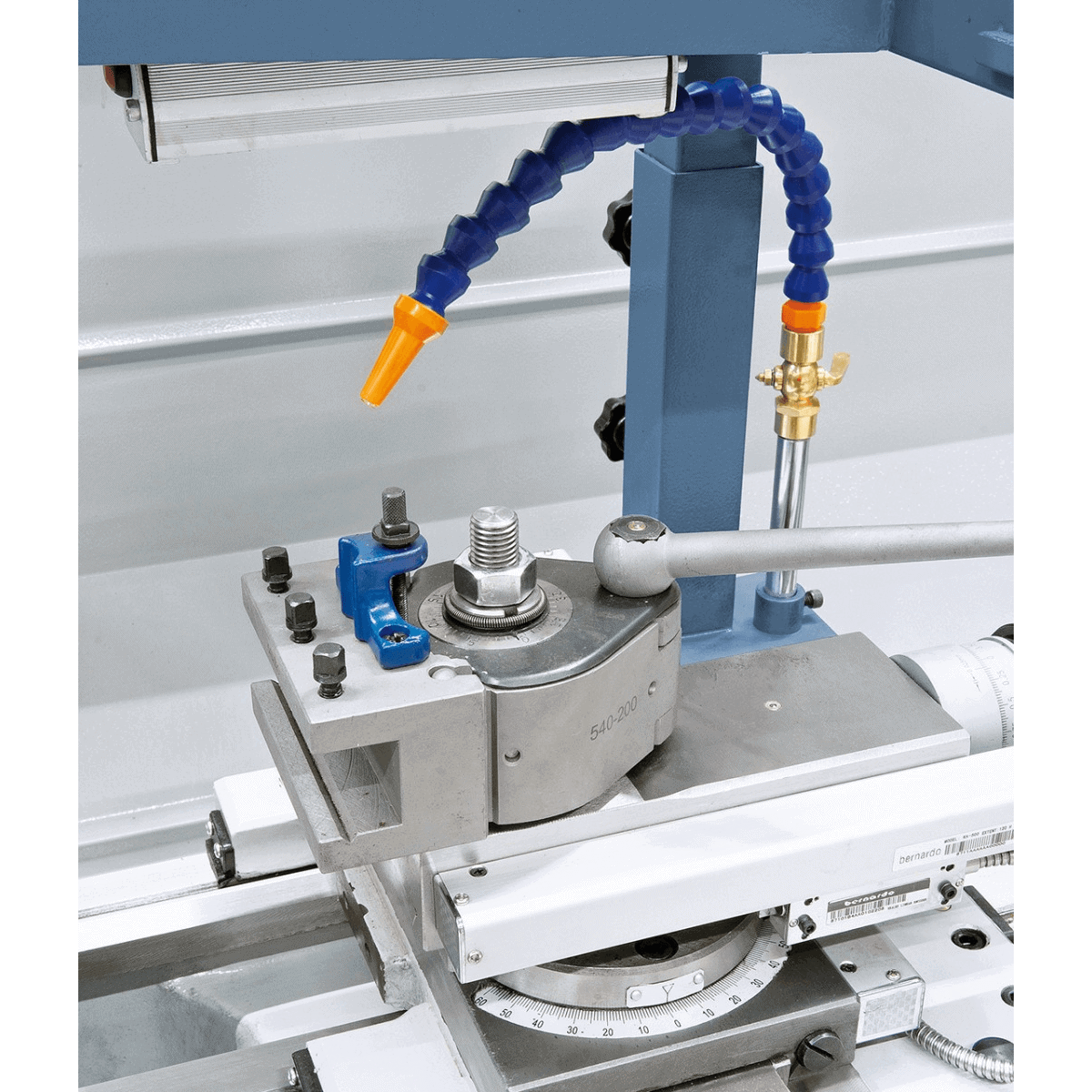

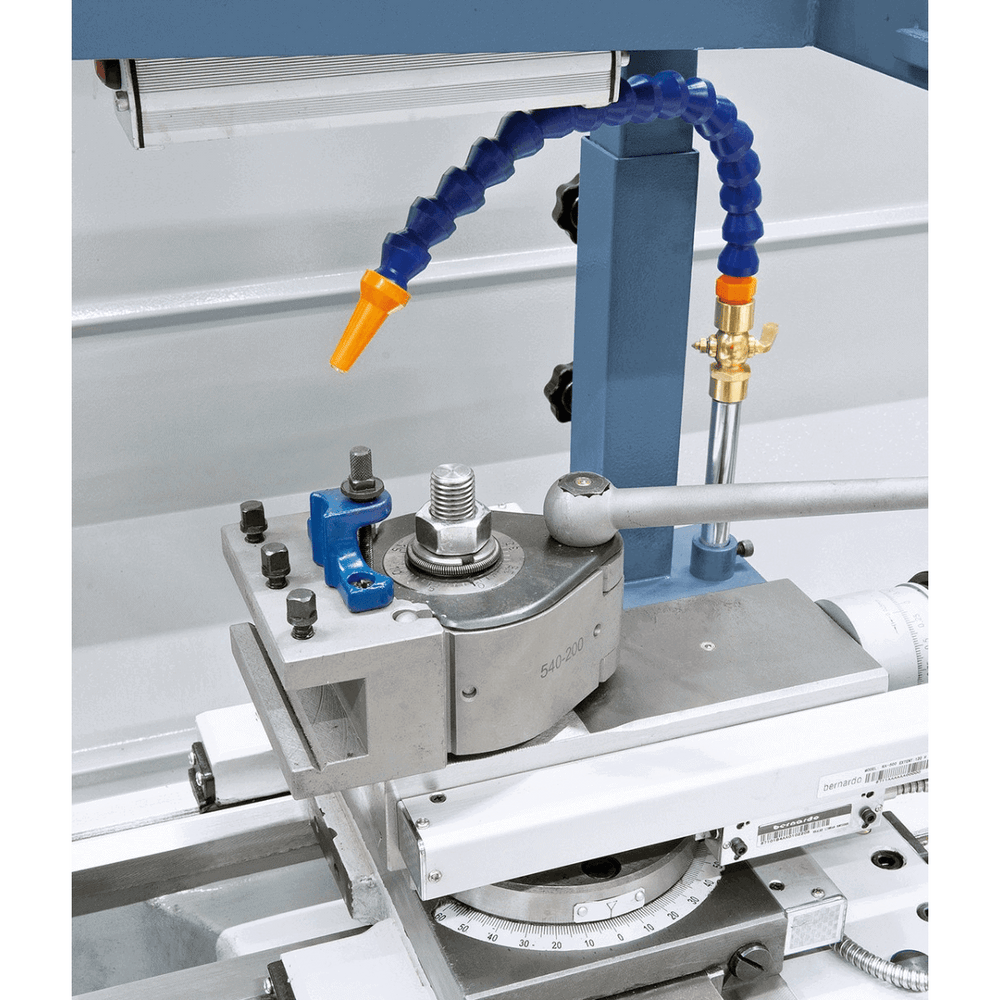

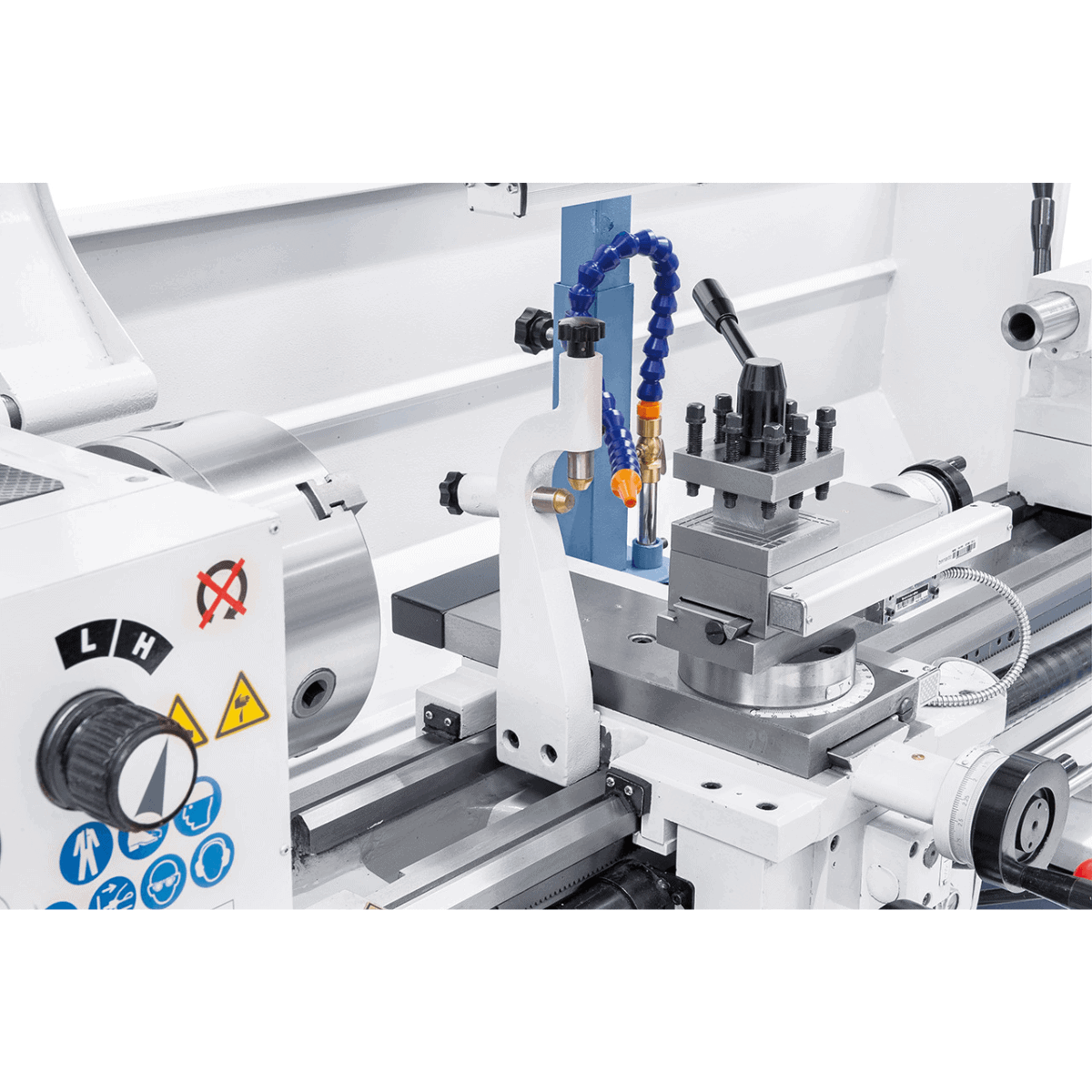

Tourelle porte-outils à 4 positions avec protection

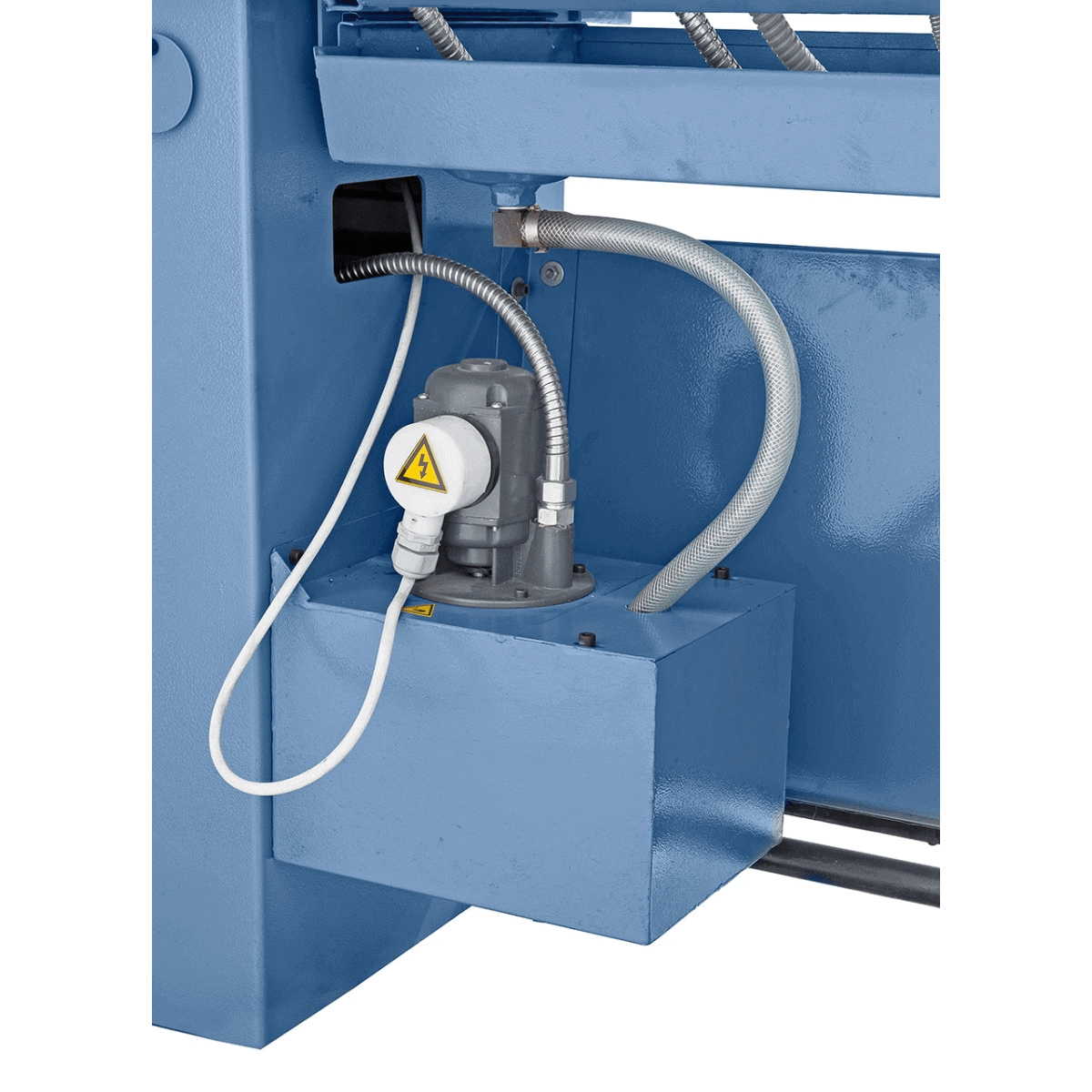

Dispositif d'arrosage
Pédale avec frein conforme CE
Moteur avec frein magnétique CE

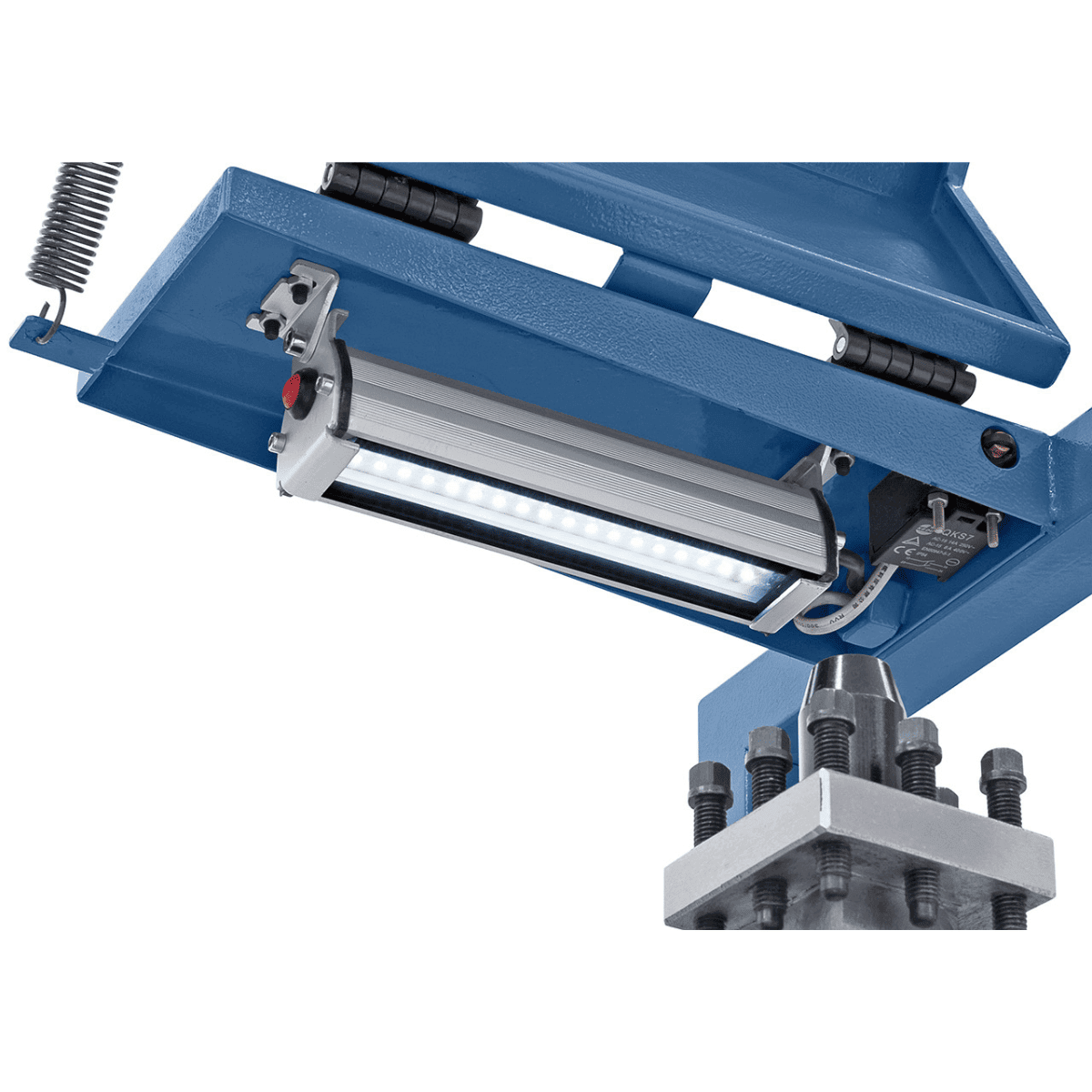

Éclairage LED de la machine
Comparateur de filetage
Butée longitudinale micrométrique
Pare-éclaboussures et bac à copeaux amovible
Douille Morse
2 contre-pointes

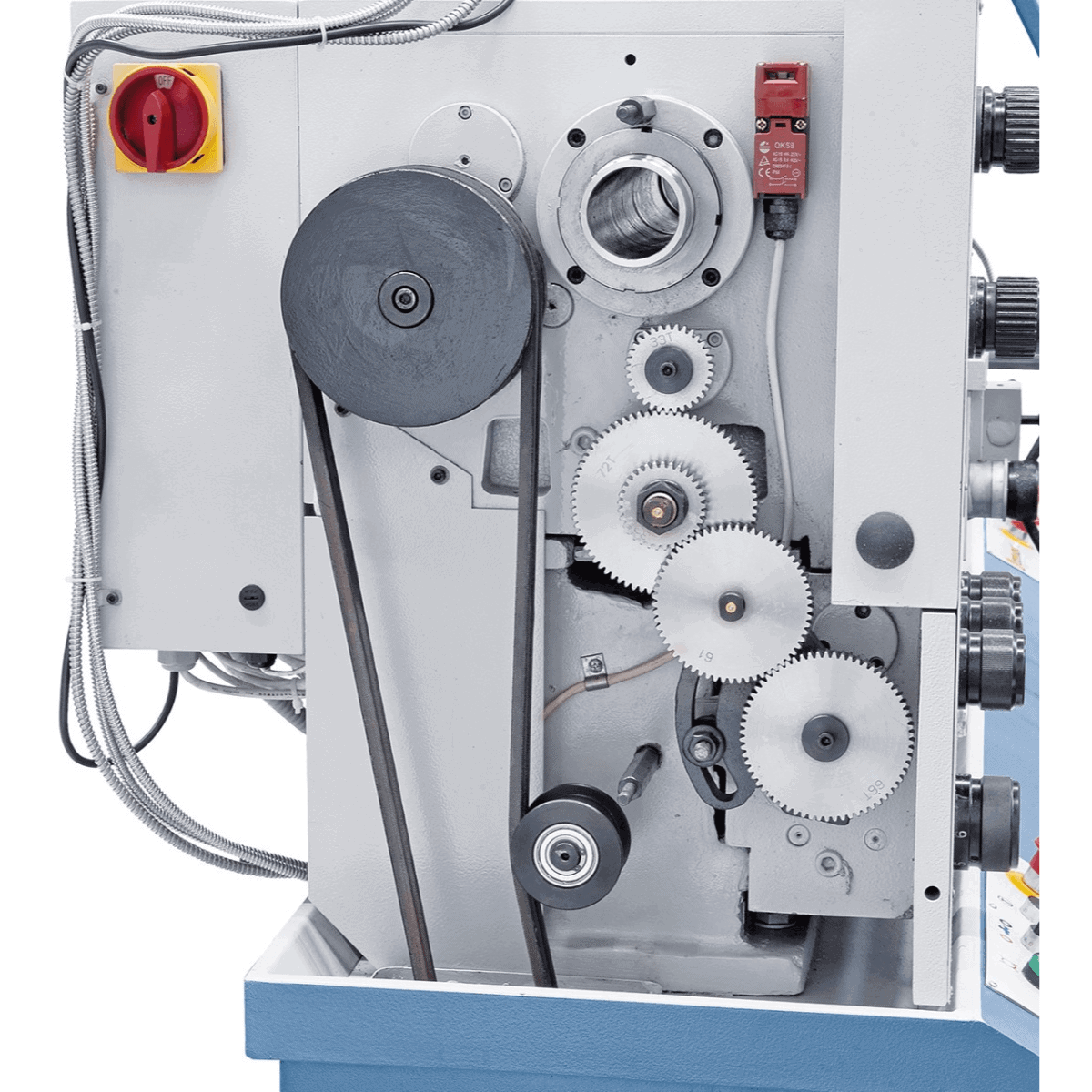

Pignons de rechange
Embrayage de sécurité
Remplissage initial avec Shell Tellus 46
Bâti inclus
Kit d'outils et accessoires
Logistique
Expédition Bernardo : 5 à 9 jours ouvrables (7 jours pour le Sud). Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Assistance clientèle en italien disponible.
Foire aux questions
Le Master 400 Top — comment se positionne-t-il dans la gamme Bernardo par rapport aux modèles Profi et Standard ?
Le Master 400 est la série de tours lourds Bernardo pour usage professionnel continu : banc prismatique avec une rigidité supérieure aux modèles Profi, vis-mère et barre d'avancement avec fins de course de sécurité, changement de vitesse par engrenages pour un couple maximal. Par rapport aux modèles Profi (usage amateur-professionnel) : poids et rigidité supérieurs, précision d'usinage plus élevée, dimensions nécessitant un espace et une fondation adéquats. L'affichage numérique 3 axes ES-12 V est inclus de série.
L'affichage numérique 3 axes ES-12 V inclus — que mesure-t-il et comment l'utilise-t-on ?
Il lit simultanément l'axe X (chariot transversal), Z (chariot longitudinal) et W (chariot supérieur) avec une résolution de 0,001 mm. Il élimine la lecture des verniers mécaniques et réduit les erreurs de cote. La fonction "diamètre" calcule automatiquement le diamètre tourné à partir de la position X. Le préréglage du zéro et la fonction de calcul de diviseur sont opérationnels sans programmation.
Pièces de rechange et assistance disponibles ?
Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Assistance clientèle en italien disponible.
Quelle fondation nécessite le Master 400 Top et quel est son poids ?
Vérifier le poids dans le tableau technique — le Master 400 dépasse généralement les 1 500 kg. Il nécessite un sol industriel avec une capacité de charge adéquate et un nivellement par vis de réglage. Coordonner avec Krollit pour l'équipement de déchargement nécessaire. Assistance clientèle en italien disponible.
