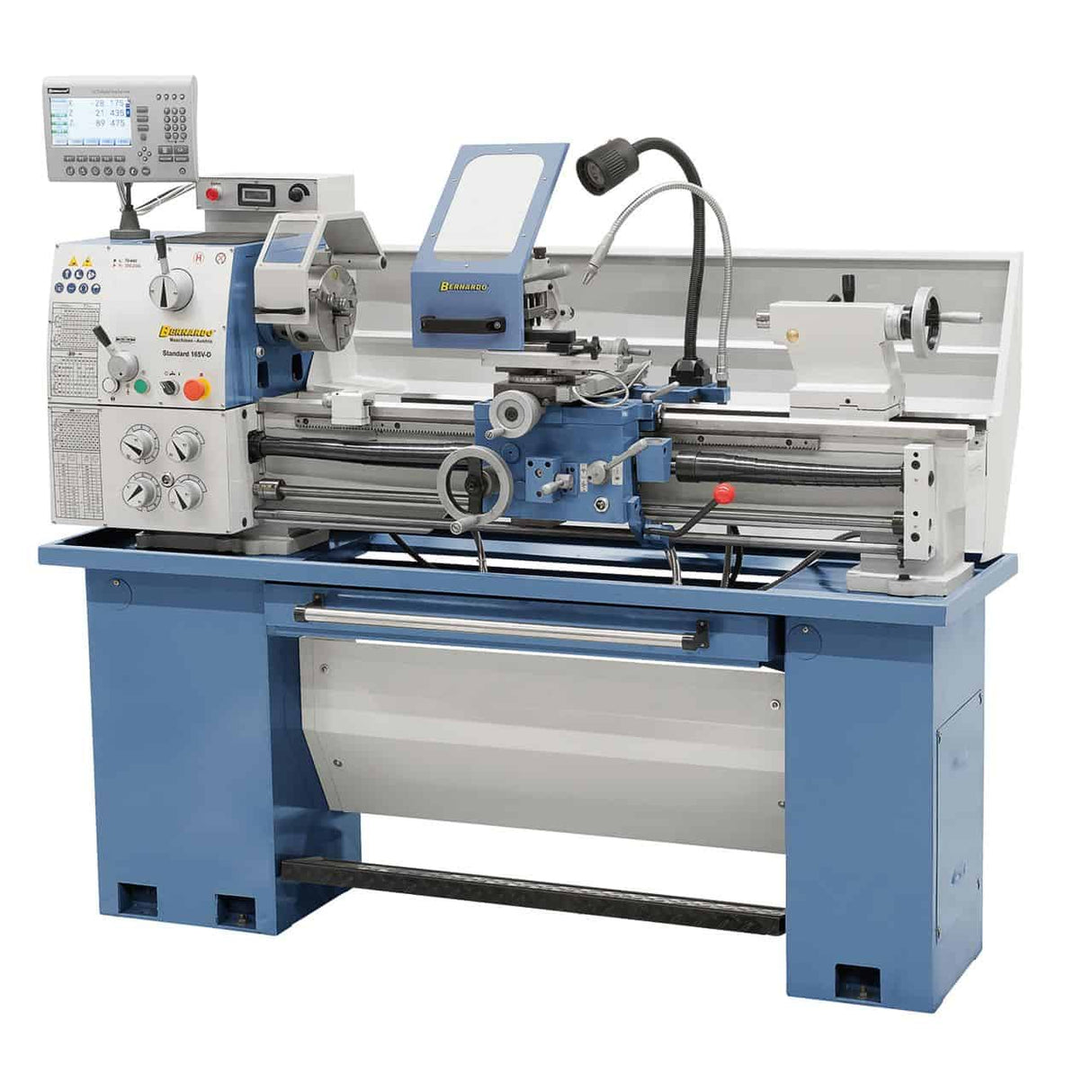

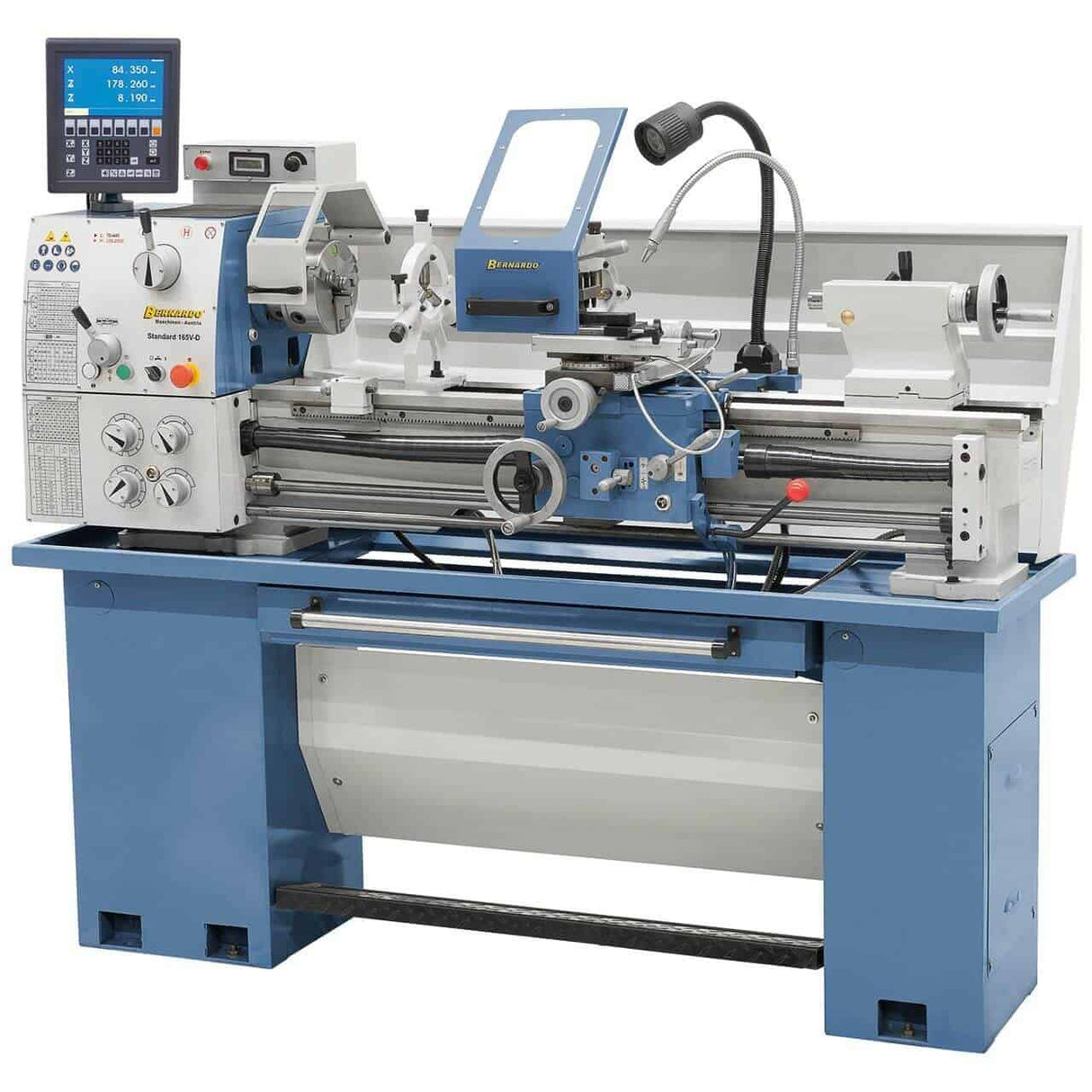

Tour Bernardo Standard 165 V-D avec variateur et afficheur numérique 3 axes
Le Bernardo Standard 165 V-D est un tour professionnel avec variateur électronique conçu pour les ateliers, les écoles et les services de maintenance. Il offre un Ø tournable sur le banc de 350 mm, une distance entre-pointes de 1000 mm et un alésage de broche de Ø 40 mm (D1-4), avec un banc amovible de 220 mm pour les usinages dans l'encoche jusqu'à Ø 450 mm. La vitesse continue sur deux gammes 70–400 / 350–2000 tr/min (variateur) assure flexibilité et finition constante. L'afficheur numérique 3 axes ES-12 V avec écran LCD accélère le contrôle dimensionnel et la configuration. Équipement riche : mandrin autocentrant Ø 160 mm, mandrin indépendant Ø 200 mm, lunettes, plateau de façade, tourelle 4 positions, liquide de refroidissement, embrayage de sécurité, pédale de frein CE et lumière LED. Moteur 1,5 kW (S1) / 2,2 kW (S6) – 400 V, structure robuste (529 kg) et banc de 180 mm garantissent stabilité et précision.
Spécifications principales
Distance entre-pointes : 1000 mm
Hauteur de pointe : 175 mm
Ø tournable sur le banc : 350 mm — sur l'encoche jusqu'à 450 mm (banc amovible 220 mm)
Ø sur le chariot transversal : 190 mm — Largeur du banc : 180 mm
Alésage de broche : Ø 40 mm — Fixation : DIN 55029 D1-4

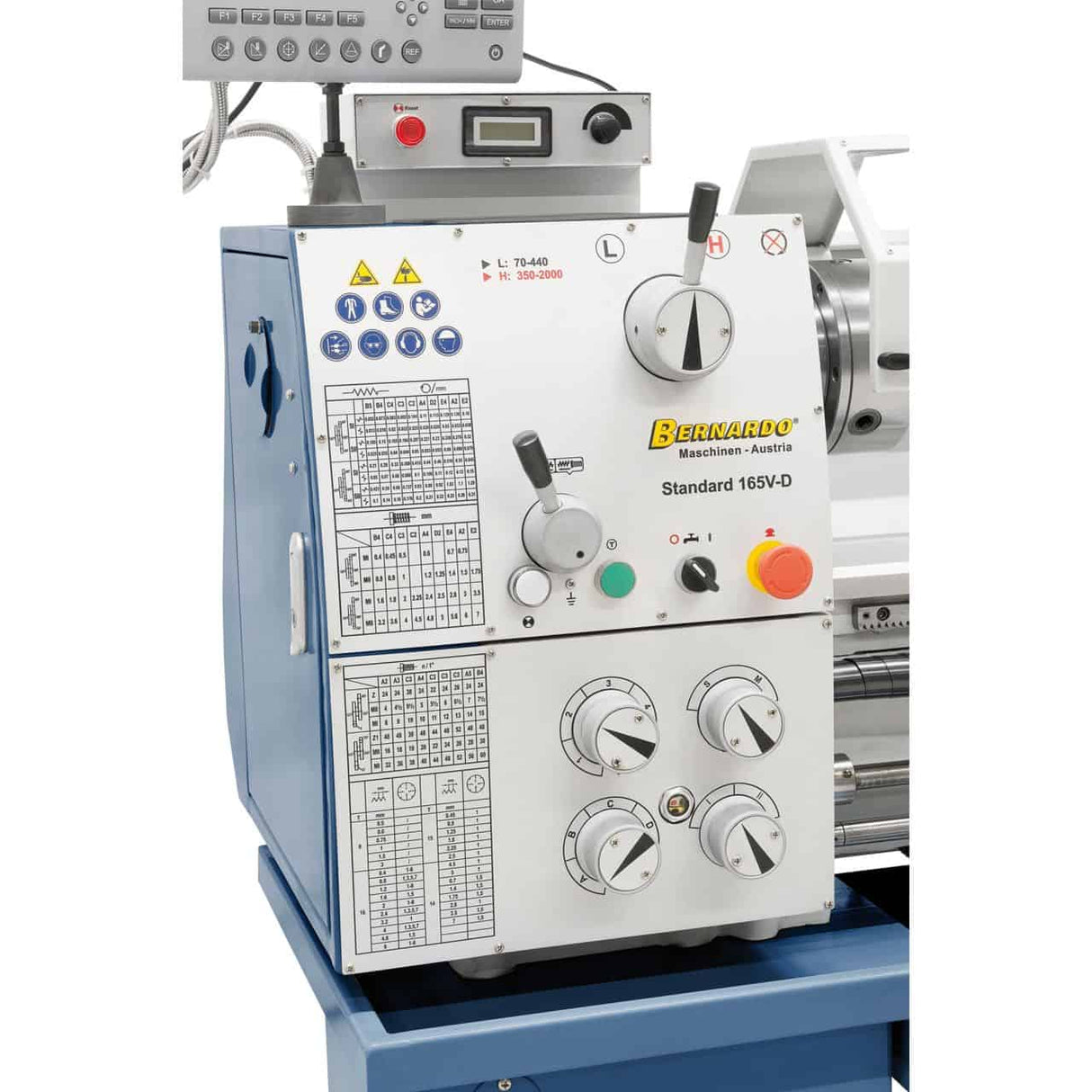

Vitesse continue : 70–400 / 350–2000 tr/min (variateur, indication numérique des tours)
Avances : long. 0,053–1,29 mm/tour (40) — transv. 0,013–0,31 mm/tour (40)
Filetages : métriques 0,4–7 mm (32) — pouces 4–60 TPI (36)

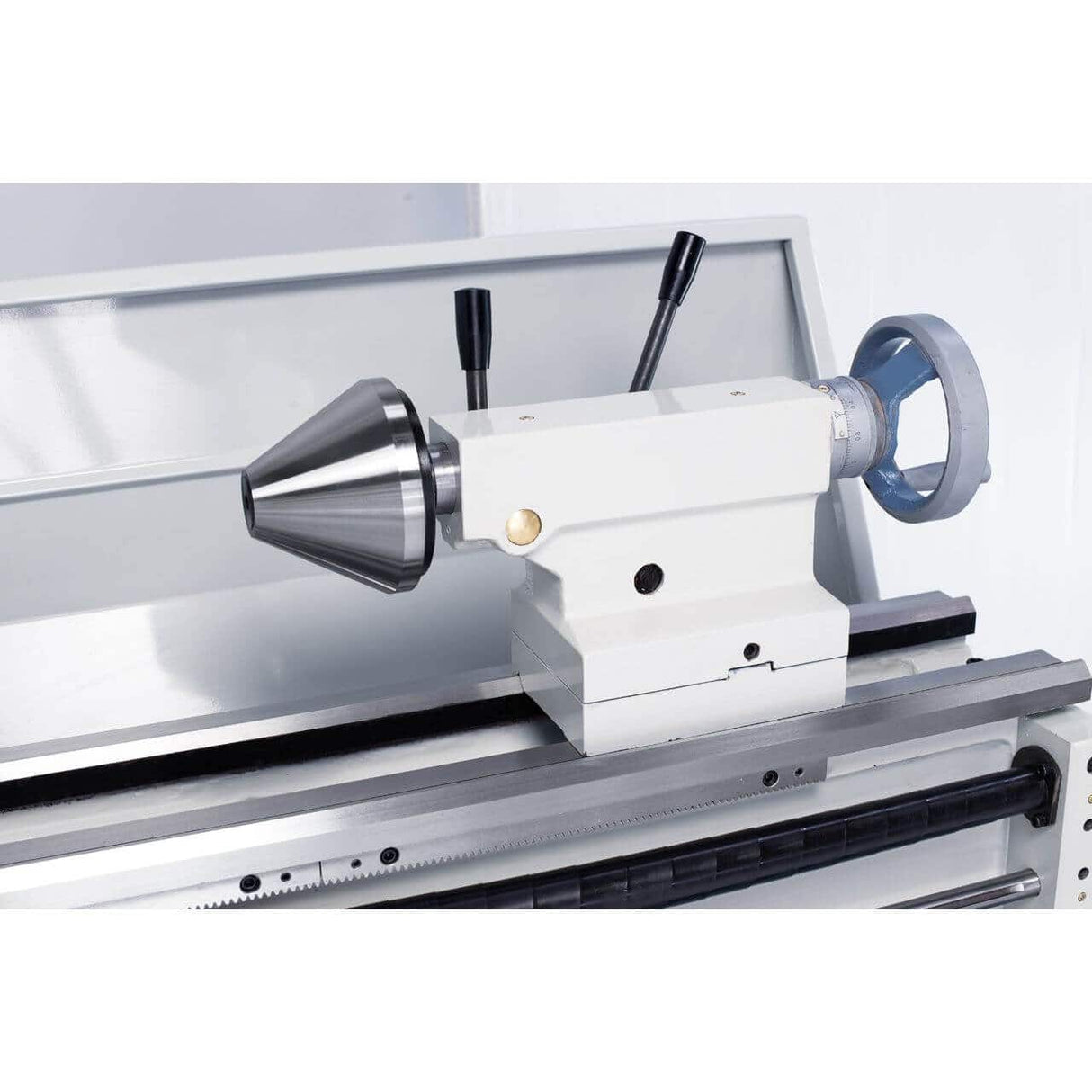

Contre-pointe : course 110 mm, cône MT3
Moteur : 1,5 kW S1 / 2,2 kW S6 — 400 V triphasé
Dimensions : 1730 × 700 × 1340 mm — Poids : 529 kg
Tableau technique :
| Spécification |
Valeur |
| Marque |
Bernardo |
| Modèle |
Standard 165 V-D |
| Distance entre-pointes |
1000 mm |
| Hauteur de pointe |
175 mm |
| Ø sur le banc |
350 mm |
| Ø sur l’encoche* |
450 mm |
| Ø sur le chariot transversal |
190 mm |
| Largeur du banc |
180 mm |
| Alésage de broche |
Ø 40 mm |
| Fixation broche |
DIN 55029, D1-4 |
| Vitesse (continue) |
70–400 / 350–2000 tr/min |
| Avances long./transv. |
0,053–1,29 / 0,013–0,31 mm/tour (40/40) |
| Filetages métriques |
0,4–7 mm (32) |
| Filetages pouces |
4–60 TPI (36) |
| Course du canon |
110 mm |
| Cône contre-pointe |
MT3 |
| Puissance moteur |
1,5 kW S1 / 2,2 kW S6 — 400 V |
| Dimensions (L×P×H) |
1730 × 700 × 1340 mm |
| Poids |
529 kg |
| * Banc amovible |
220 mm |
Contenu de l'emballage :
Afficheur numérique 3 axes ES-12 V (LCD) + indication numérique de la vitesse
Mandrin autocentrant DK11 Ø 160 mm (D4)
Mandrin indépendant Ø 200 mm (D4) (DIN 55029)
Plateau de façade Ø 250 mm

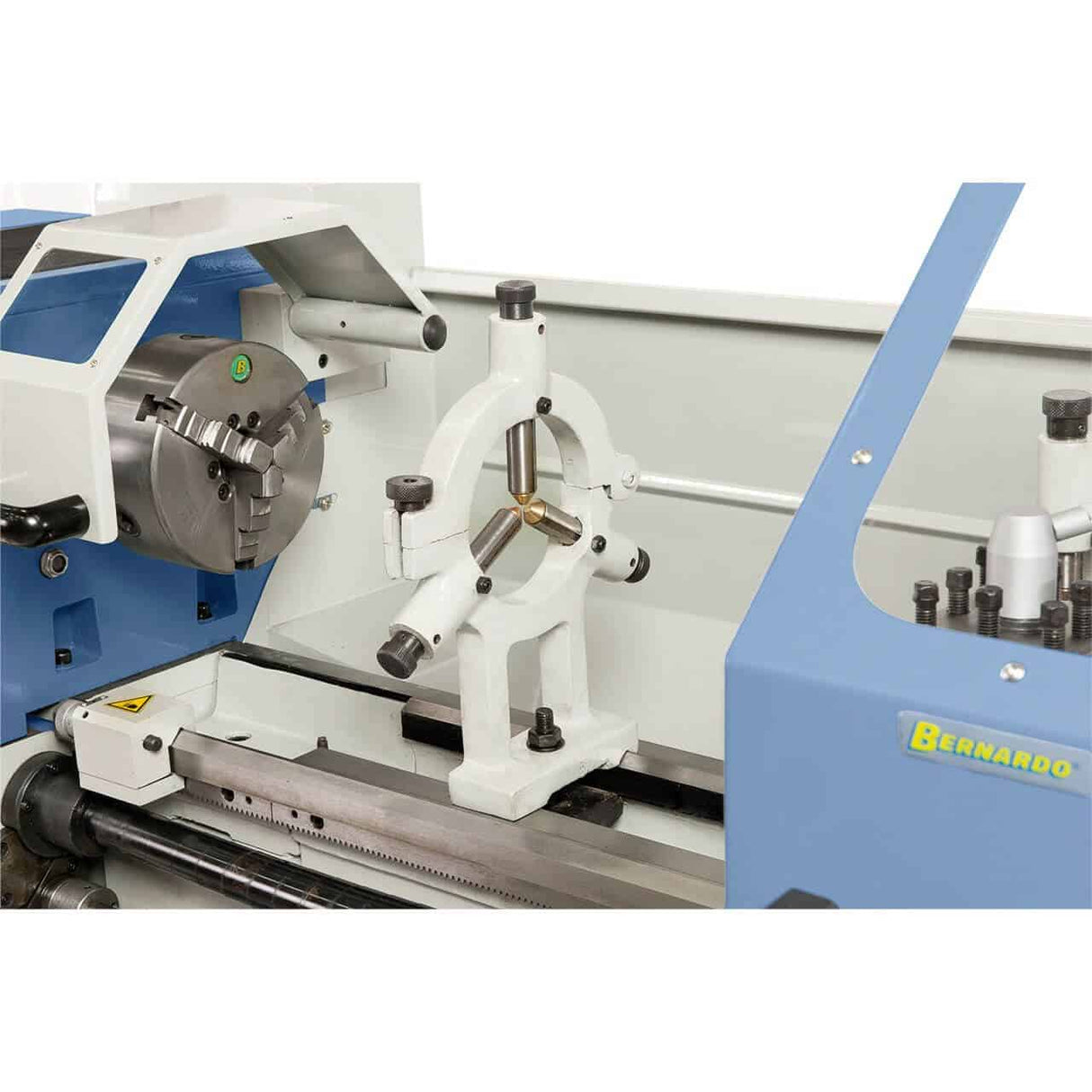

Lunette fixe (passage Ø 60 mm) et lunette mobile (passage Ø 60 mm)

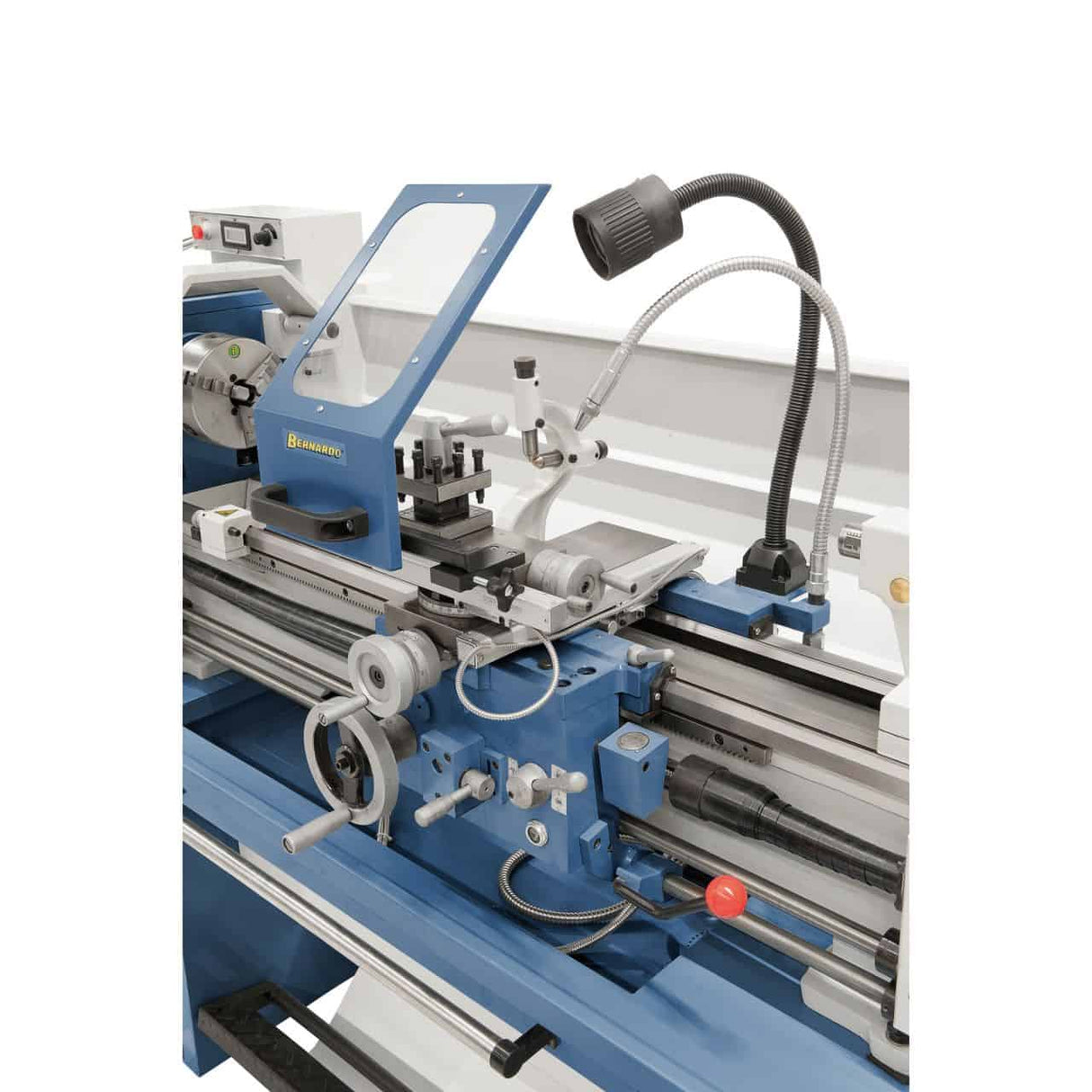

Tourelle porte-outils à 4 positions avec protection

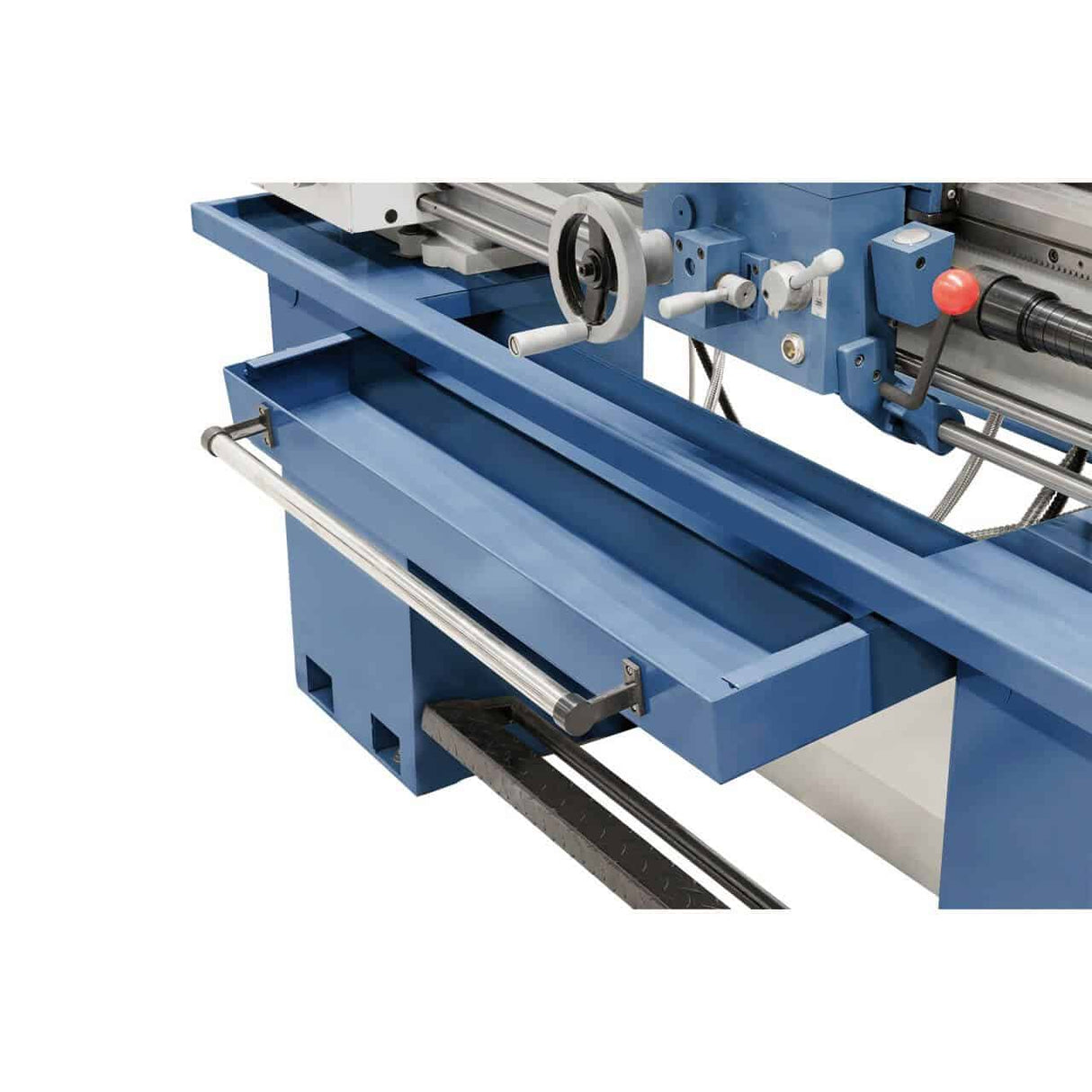

Dispositif d'arrosage, bac à copeaux amovible et pare-éclaboussures

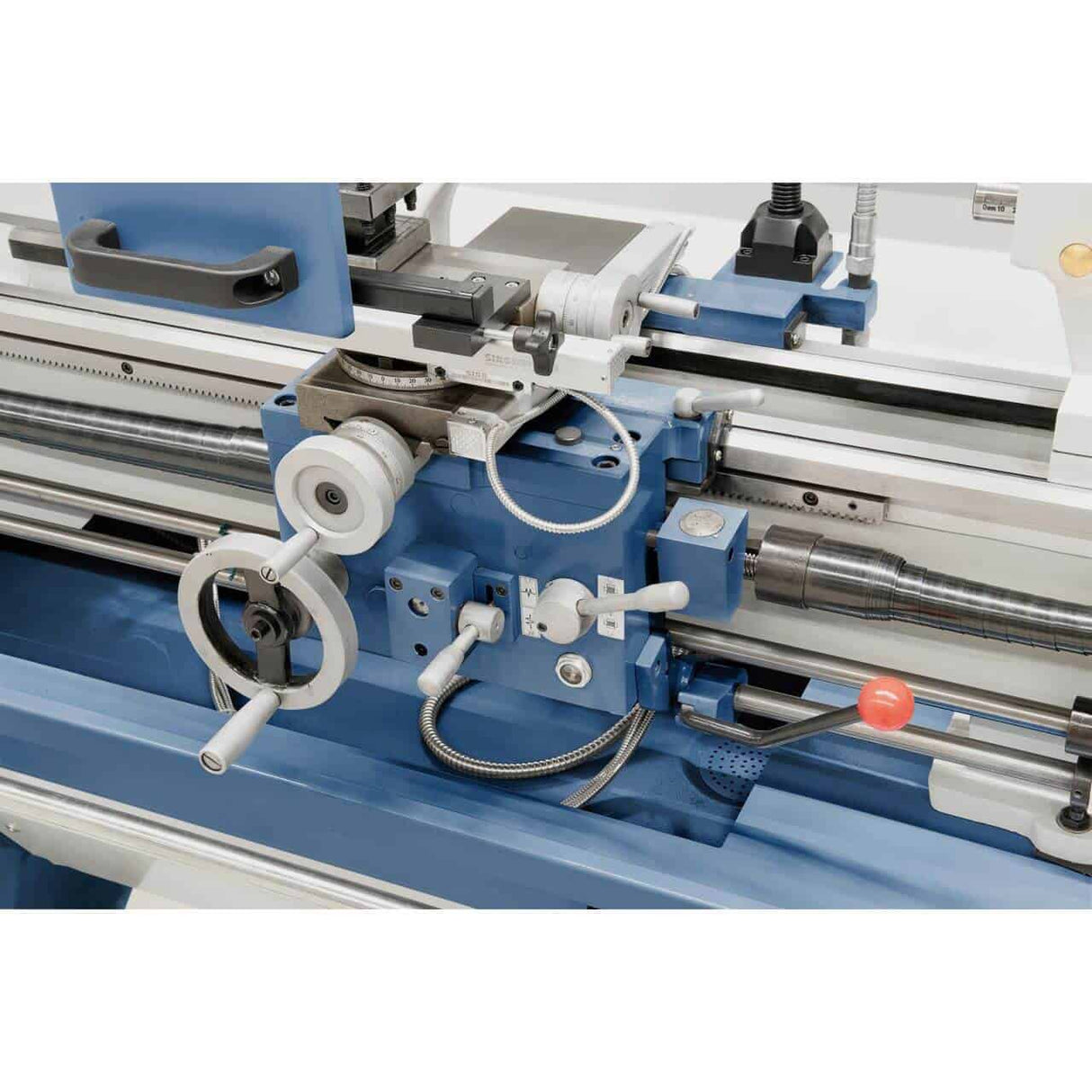

Embrayage de sécurité, butée longitudinale micrométrique, indicateur de filetage
Variateur de fréquence, pédale de frein CE, lumière LED
Douille Morse, engrenages de changement, 2 contre-pointes, socle et jeu d'outils
Logistique
Expédition Bernardo : 5–9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3–5 jours ouvrables. Service client en italien disponible.
Foire aux questions
Quelle est la différence entre la série Standard et la série Profi dans les tours Bernardo ?
La série Standard (comme le Standard 165) a une structure monobloc avec un banc prismatique : plus rigide et silencieuse pour les usinages de précision continus, avec une fixation de broche D1-4 ou D1-6 standard international. La série Profi a un banc à gorge qui facilite l'accès à la zone de coupe et des poids inférieurs — adaptée aux ateliers avec un espace limité. Standard 150 : Ø banc 350 mm, distance entre-pointes 1000 mm — dimensions intermédiaires entre le loisir et l'industriel léger.
Qu'apporte le variateur électronique V par rapport aux versions sans ?
Le variateur électronique couvre toute la plage de vitesses en continu — passage fluide de l'ébauche à la finition sans arrêter la machine. Couple constant même à bas régime pour les aciers durs et les grandes sections. La version sans variateur utilise le changement de vitesse échelonné : moins flexible mais plus simple à entretenir.

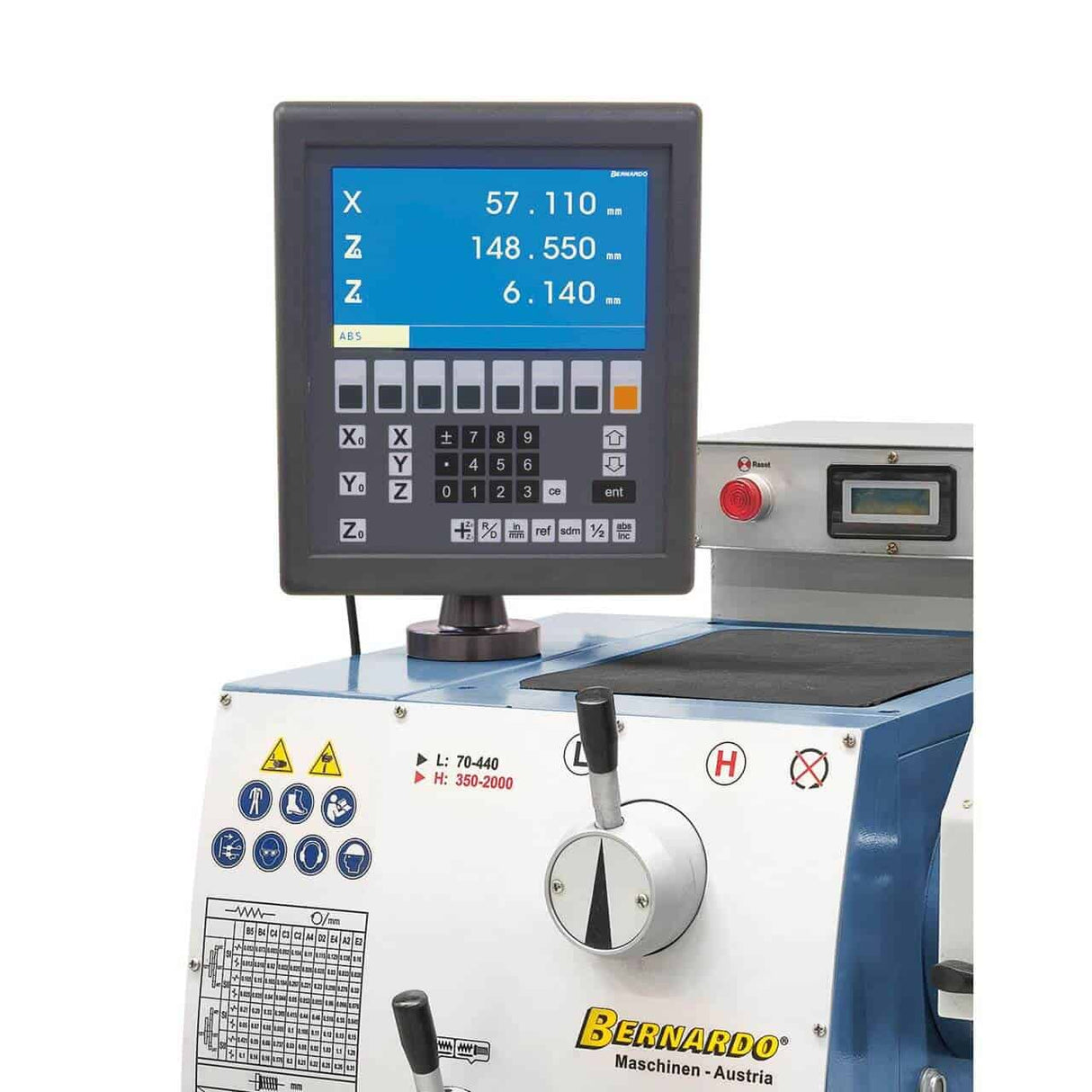

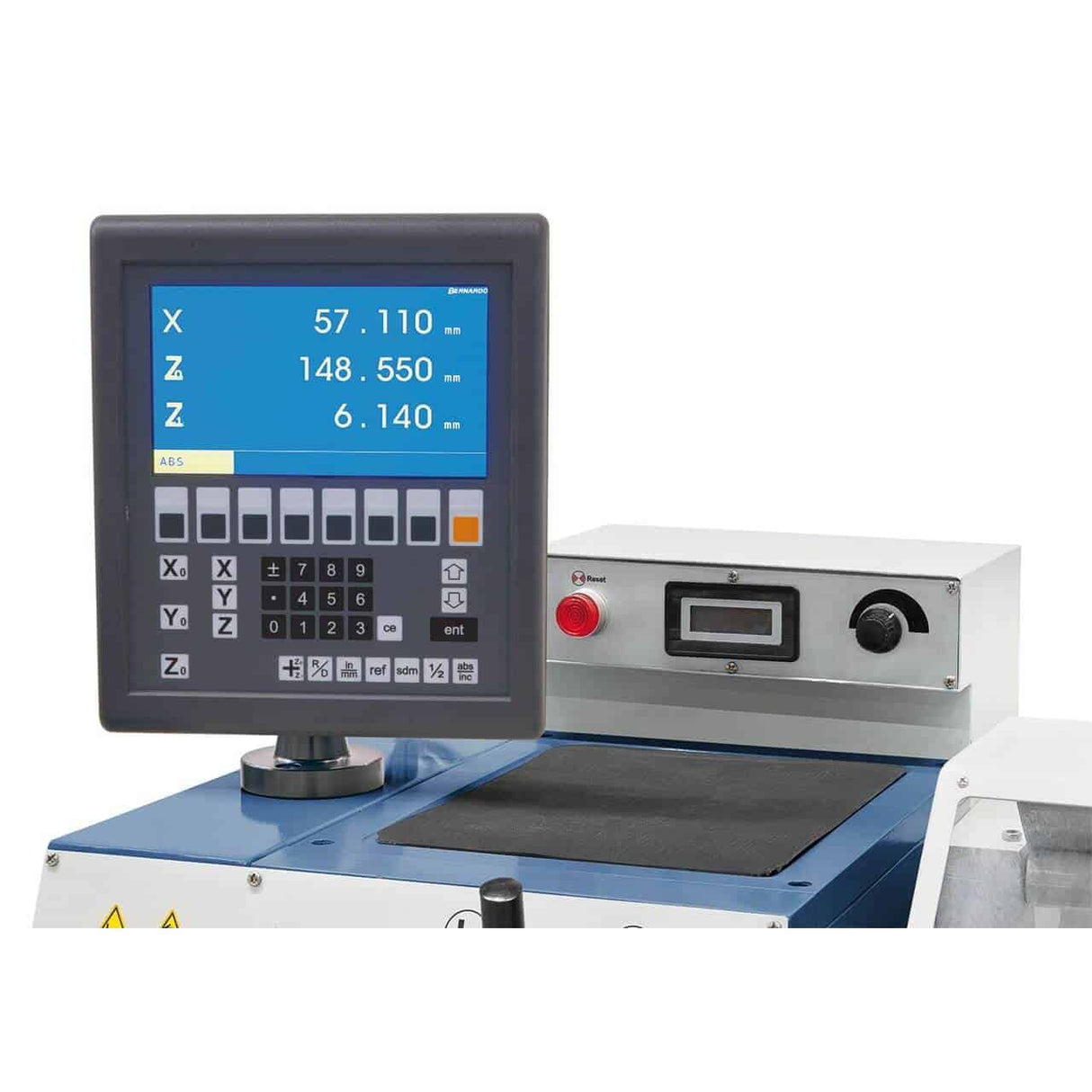

L'afficheur numérique 3 axes ES-12 V — que mesure-t-il et comment l'utiliser ?
L'afficheur numérique 3 axes mesure simultanément les axes X (chariot transversal), Z (longitudinal) et W (chariot supérieur). Résolution 0,001 mm — élimine la lecture des verniers et réduit les erreurs de cotes dans les configurations répétées. La fonction "diamètre" affiche le diamètre tourné calculé automatiquement à partir de la position X sans avoir besoin de mesurer. Configuration immédiate sans programmation.
Pièces de rechange et accessoires disponibles ?
Accessoires standard disponibles : mandrin à 4 mors, lunette fixe et mobile, plateau de serrage, porte-pinces. Pièces de rechange d'origine disponibles avec expédition en 3–5 jours ouvrables. Service client en italien disponible.
Combien d'espace le Standard 165 nécessite-t-il en atelier ?
Prévoir au moins la distance entre-pointes (1000 mm) libre devant et derrière la machine pour la manipulation des pièces, plus 80 cm de chaque côté pour travailler en toute sécurité. Pour les machines de plus de 300 kg, coordonner avec Krollit pour les équipements de déchargement.
