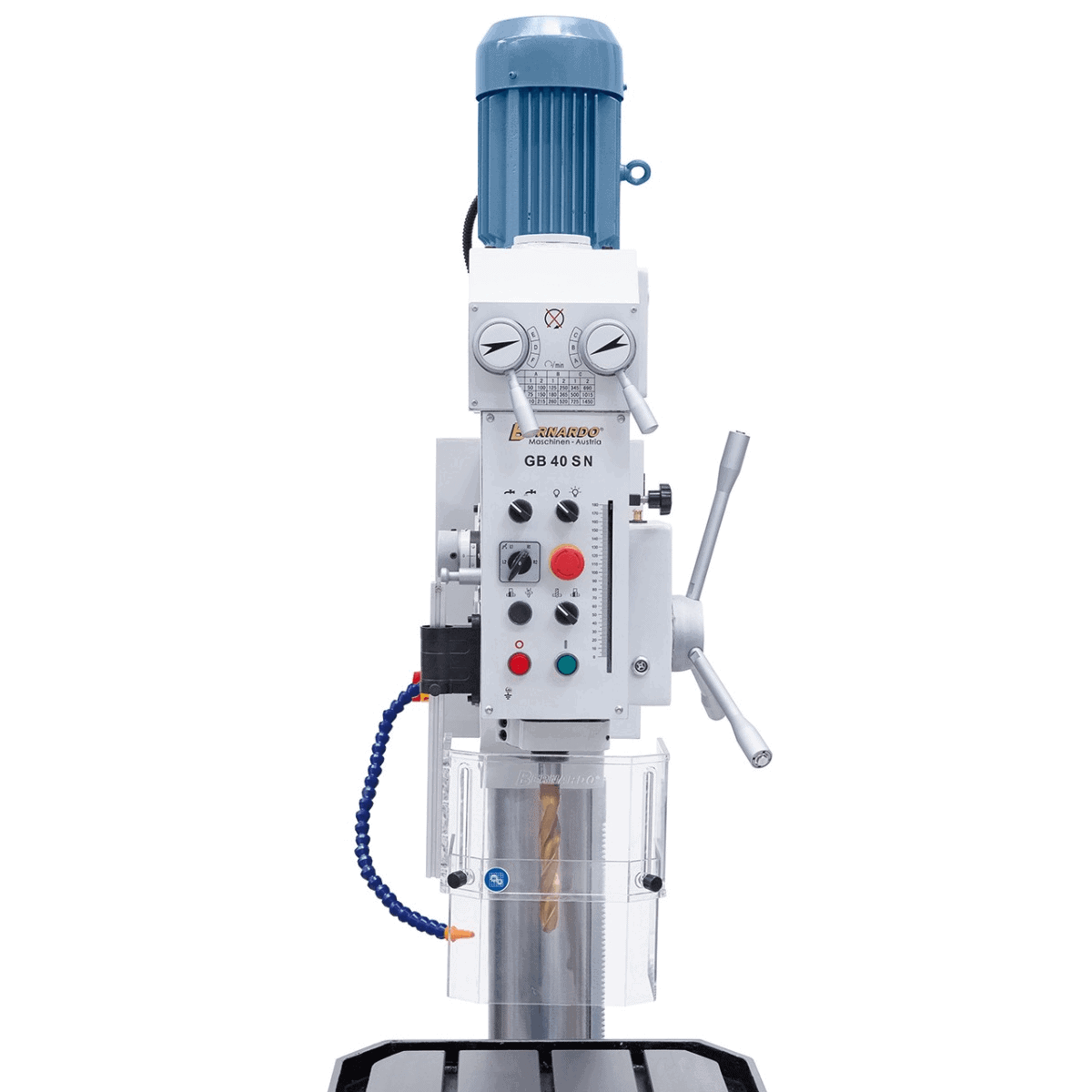

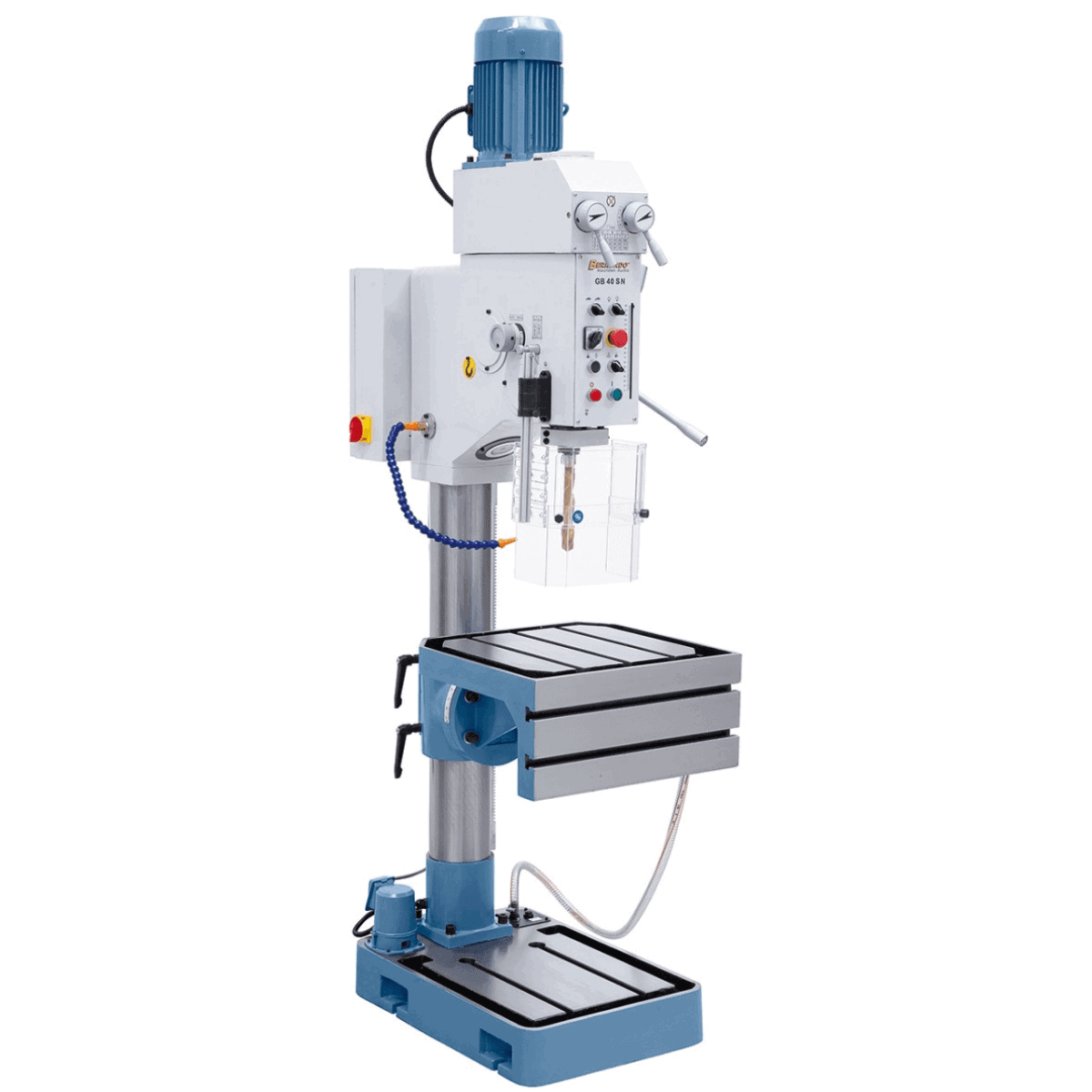

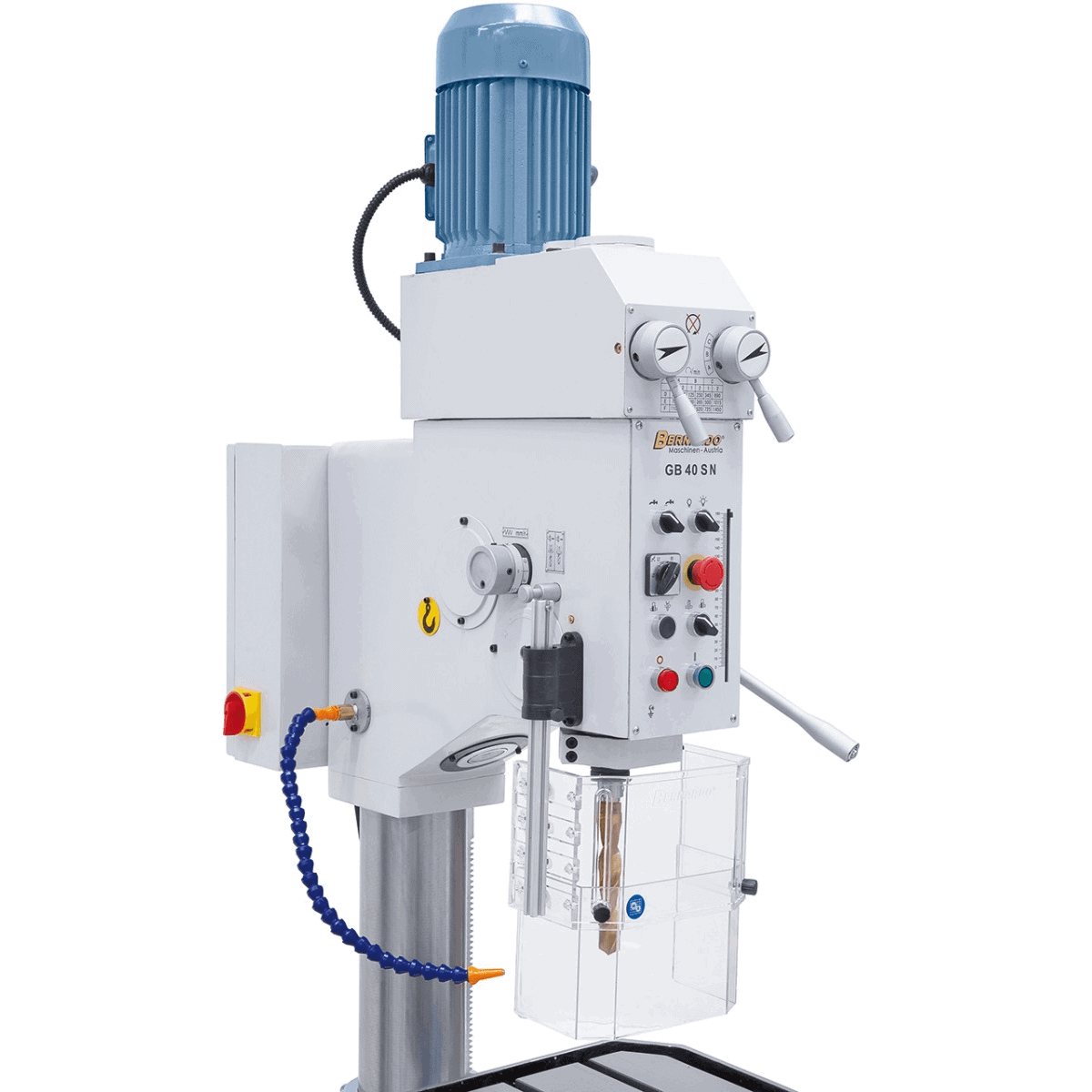

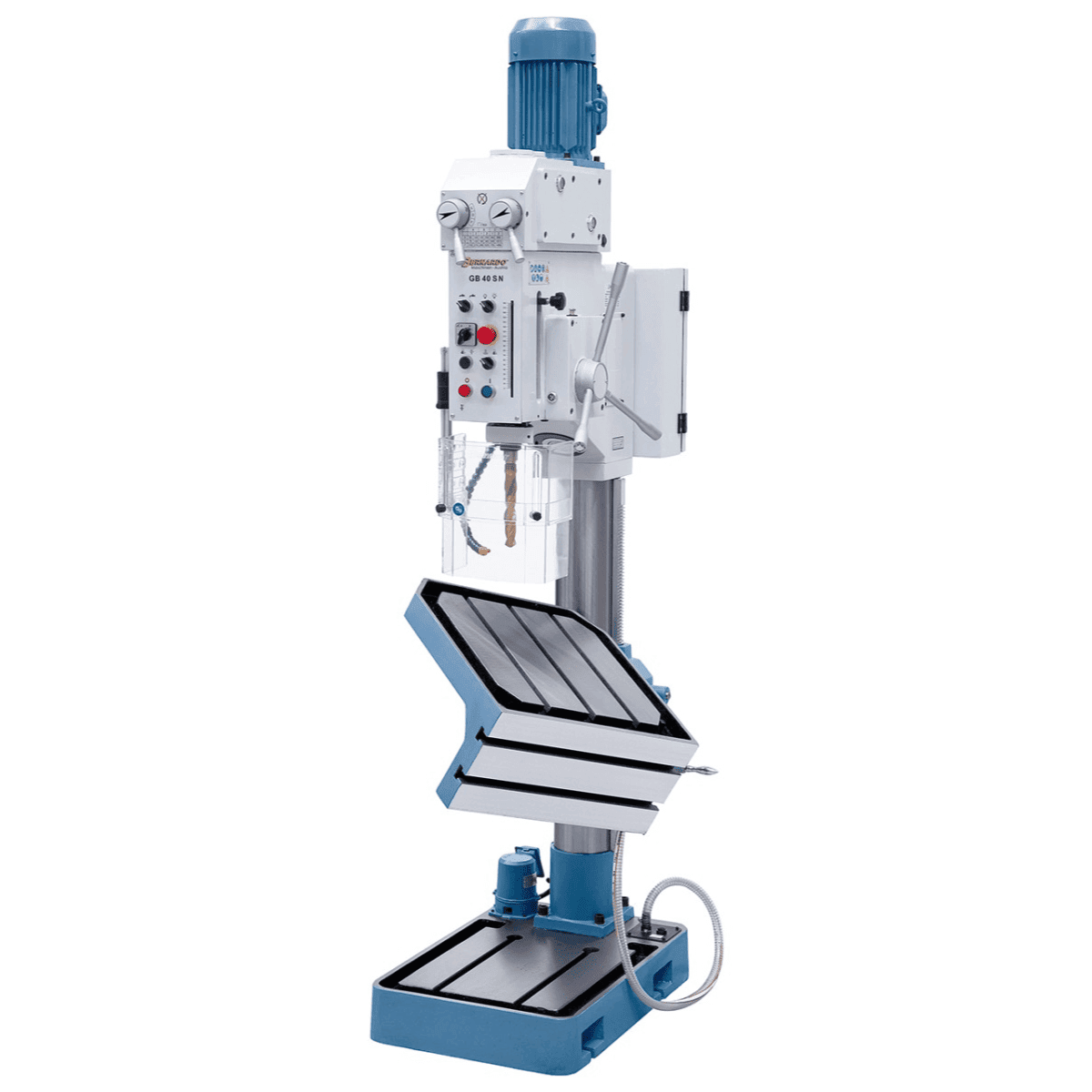

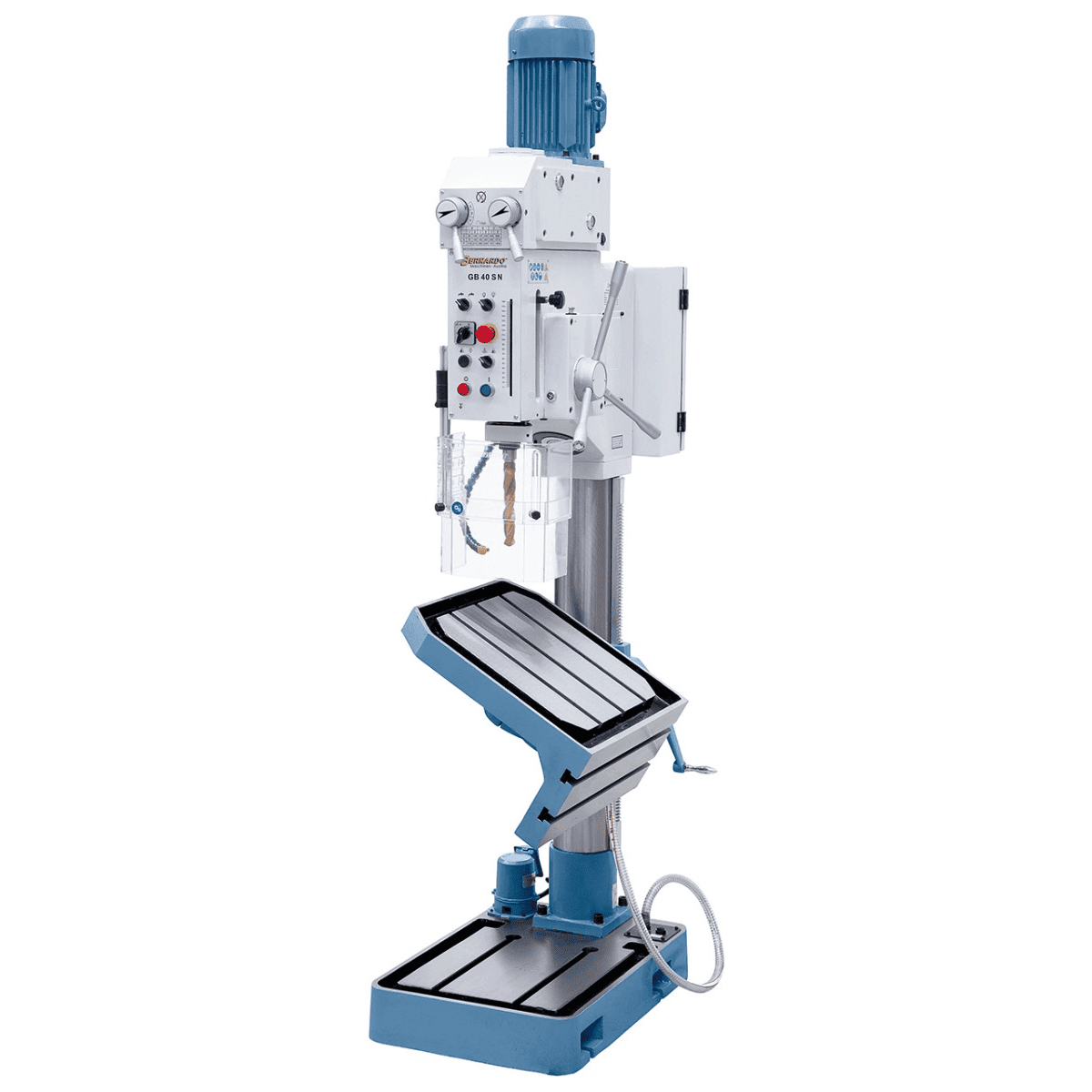

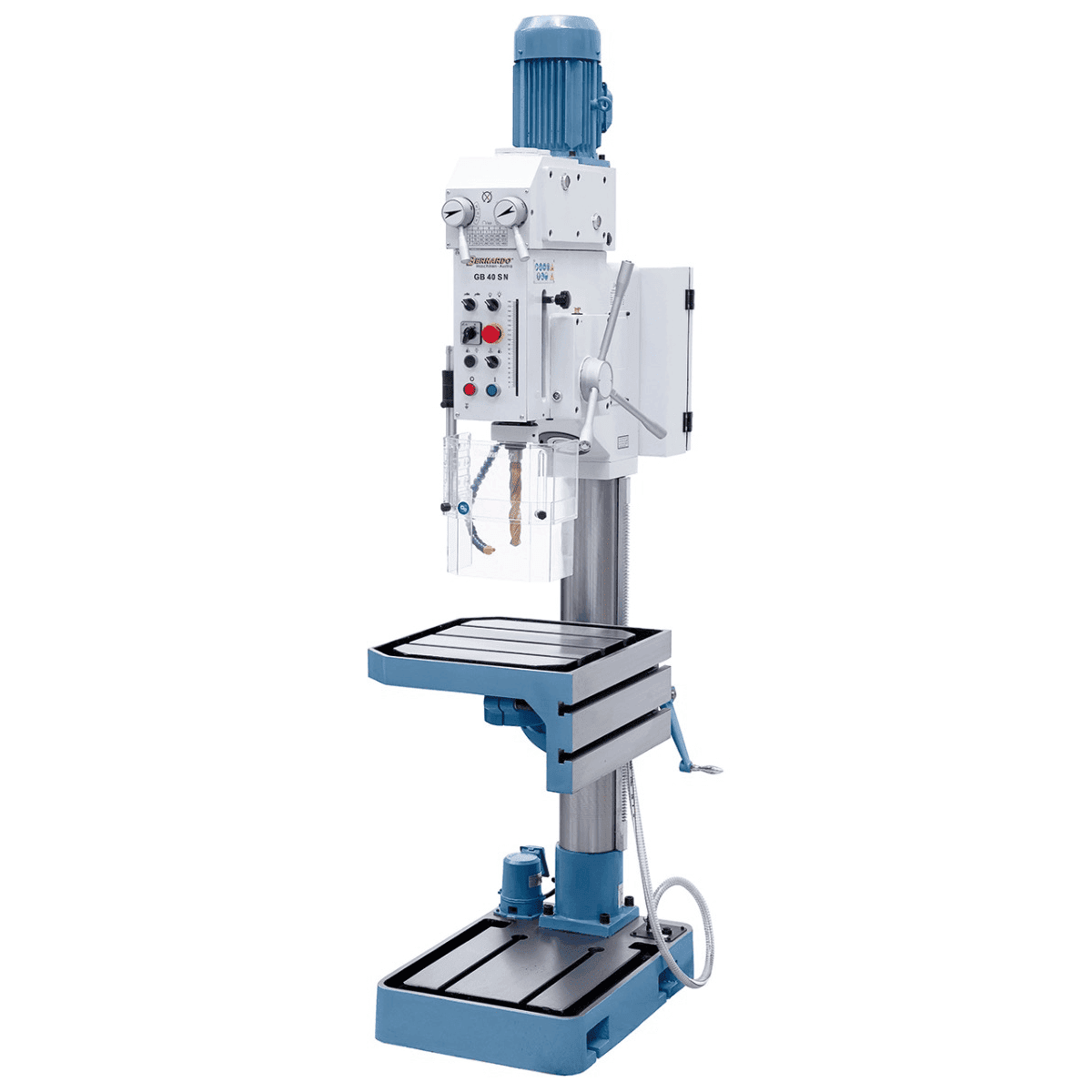

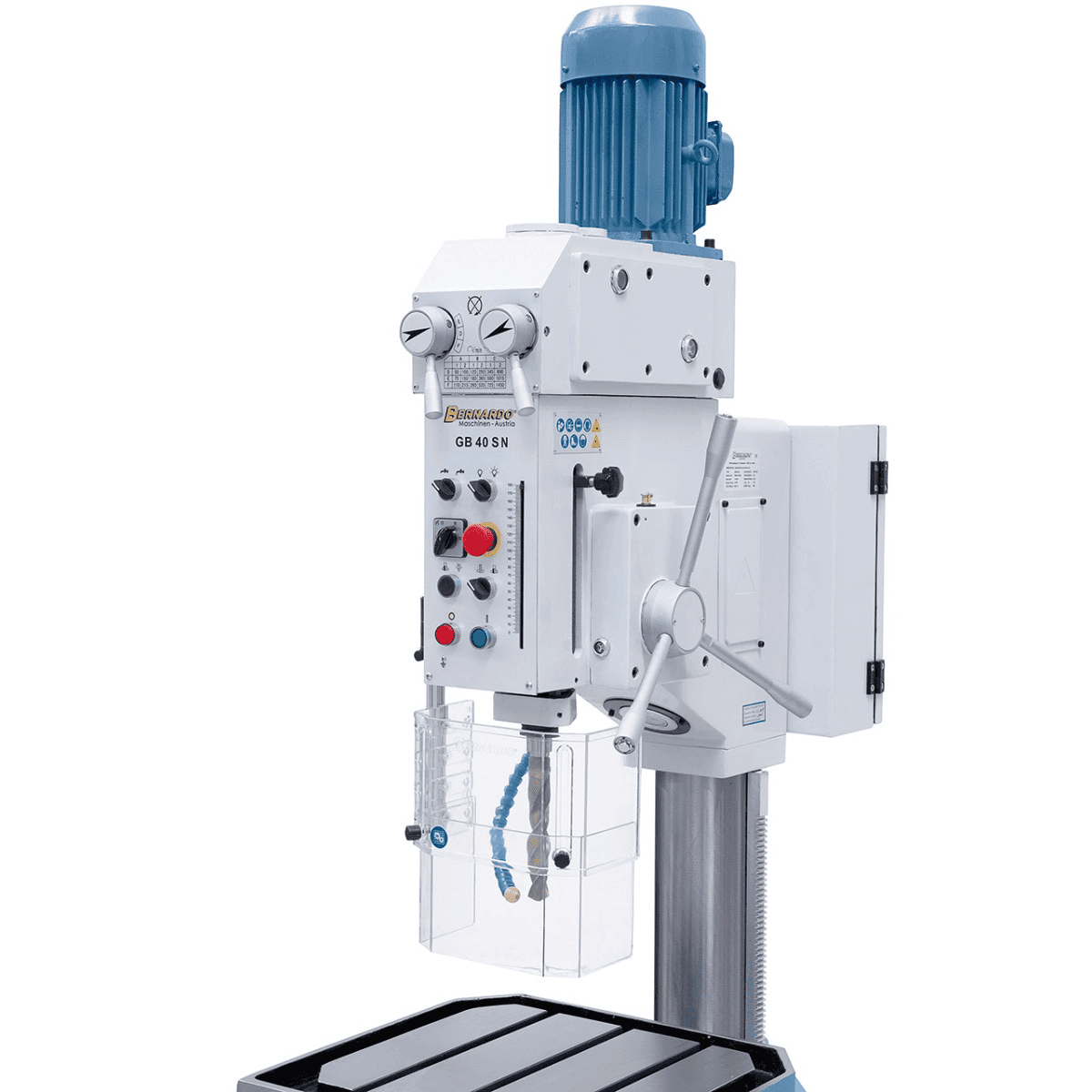

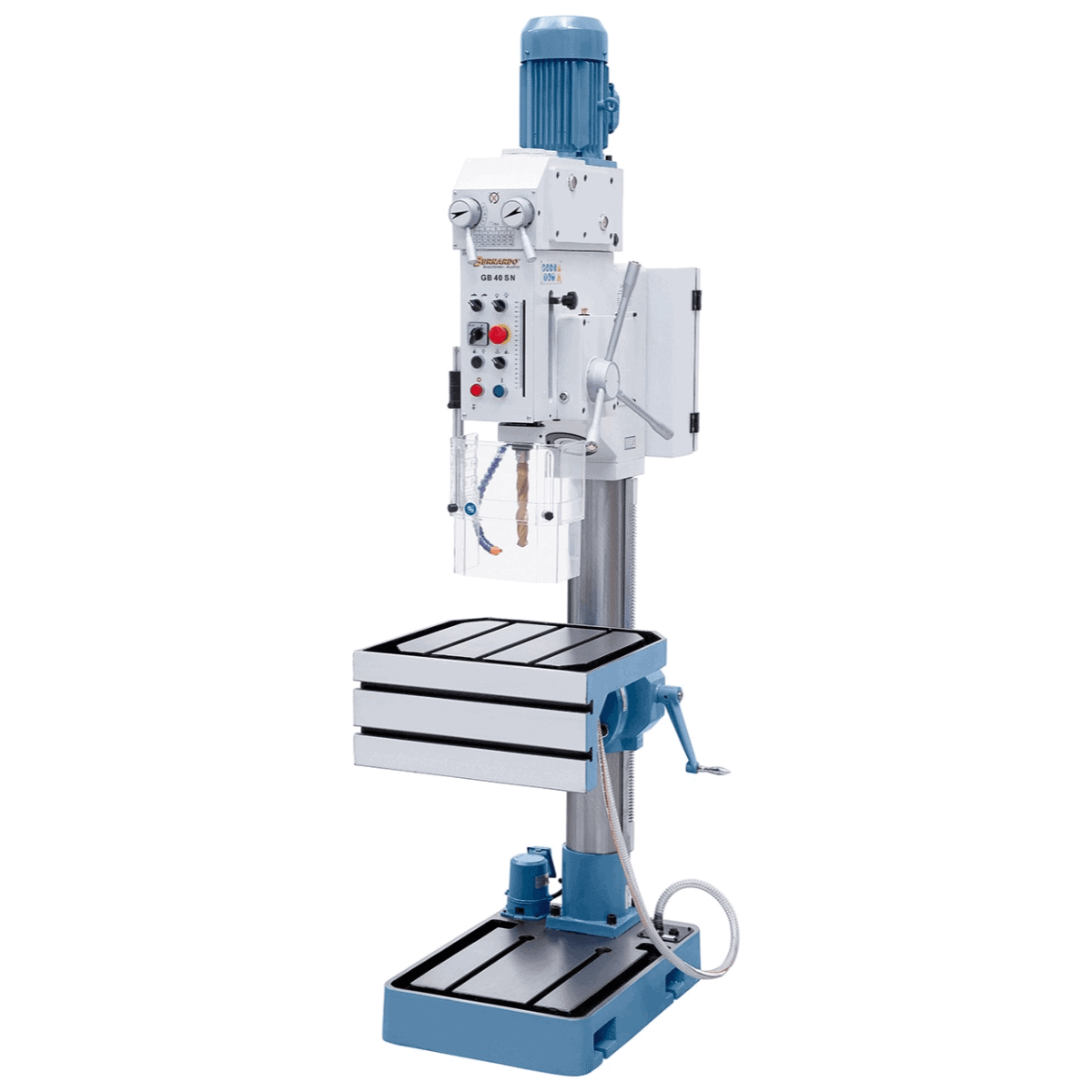

La perceuse à colonne à engrenages GB 40 SN de Bernardo est destinée à un usage professionnel, avec des vitesses (18) de 50 à 1450 tr/min et un poids de 495 kg. Krollit est le distributeur officiel de Bernardo depuis 2007.
- Capacité de perçage max. : 40 mm
- Filetage max. : M24
- Mandrin de perceuse : 1 – 16 mm / B 16
- Cône morse : MK 4
- Vitesse de broche : (18) 50 – 1450 tr/min
- Zone d'avance : 0,1 / 0,2 mm/tr
Qui utilise la perceuse à engrenages GB 40 SN et pourquoi
Les ateliers de mécanique et de charpenterie utilisent la perceuse à engrenages GB 40 SN pour le perçage de précision sur l'acier et la fonte, le taraudage avec un taraudeur et les travaux répétitifs sur des pièces de différentes tailles.
Sa place dans la gamme Bernardo
La perceuse à engrenages GB 40 SN de Bernardo s'inscrit dans la gamme des perceuses à colonne Bernardo, distribuée en Italie par Krollit depuis 2007. La gamme Bernardo comprend des modèles de différentes catégories et performances : pour choisir la machine adaptée à votre cas d'utilisation, vous pouvez consulter le catalogue Bernardo sur Krollit ou contacter le service client pour obtenir de l'aide dans votre sélection.
Logistique et support Krollit
Expédition des machines en 5 à 9 jours ouvrables (7 jours pour le sud). Pour les pièces détachées et les accessoires, expédition en 3 à 5 jours ouvrables depuis l'entrepôt Krollit. Service client en italien disponible pour la documentation technique, les fiches produits et la gestion des commandes de pièces détachées. Krollit est distributeur officiel depuis 2007.
À qui s'adresse la perceuse à engrenages GB 40 SN
La perceuse à engrenages GB 40 SN est recommandée pour les profils professionnels suivants :
-
Ateliers de mécanique et de charpenterie : perçage de précision sur acier et fonte, filetage avec taraudeur.
-
Personnel d'entretien et ateliers de réparation : travaux de perçage répétitifs sur des pièces de différentes tailles.
-
Usage occasionnel pour les loisirs : machine professionnelle : pour un usage domestique, envisager des modèles de table compacts.
Broche, outils et vitesse
| Mandrin de perceuse |
1 – 16 mm / B 16 |
| Cône morse |
MK 4 |
| Vitesse de broche |
(18) 50 – 1450 tr/min |
| Distance broche – table max. |
680 mm |
| Distance broche – plaque de base |
1200 mm |
Table, dimensions et géométrie
| Longueur des bras |
345 mm |
| Diamètre de la colonne |
140 mm |
| Dimensions de la table / Dimensions des rainures en T |
560 x 520 mm / 18 mm |
| Surface de serrage verticale / Dimensions des rainures en T |
560 x 250 mm / 18 mm |

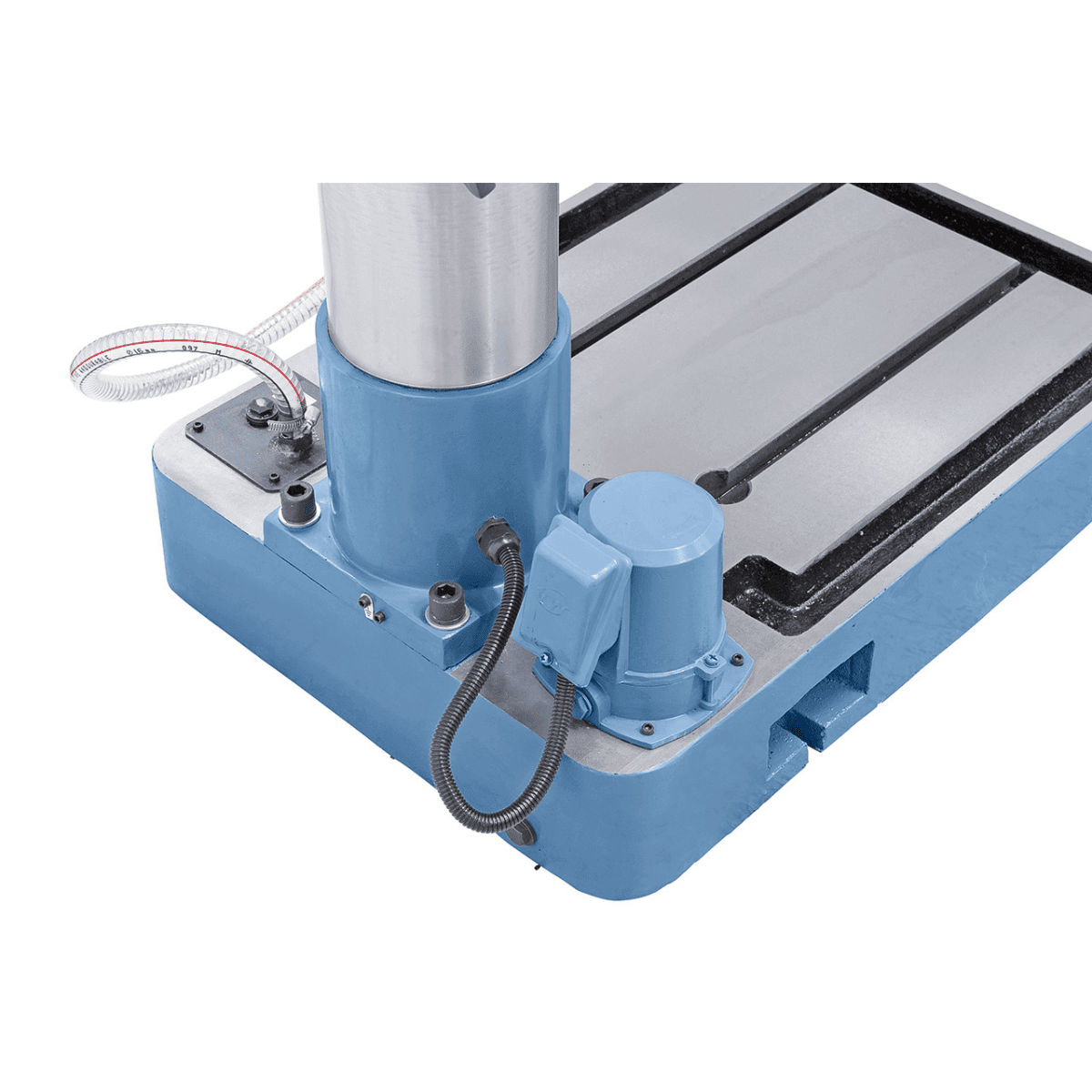

| Surface de travail de la plaque de base |
505 x 540 mm |
| Poids env. |
495 kg |
Autres spécifications
| Filetage max. |
M24 |
| Zone d'avance |
0,1 / 0,2 mm/tr |
| Dimensions de la machine (L x P x H) |
560 x 930 x 2250 mm |
| Capacité de perçage max. |
40 mm |
| Course de la broche |
195 mm |
| Puissance d'entrée du moteur S1 100% |
0,85 kW / 1,5 kW |
| Puissance de sortie du moteur S6 40% |
1,1 kW / 2,2 kW |
Équipement standard
- Sécurité améliorée : Le couvercle de protection est équipé d'une butée de fin de course, offrant une sécurité accrue pendant l'utilisation.
- Mandrin de perceuse à serrage rapide 1 – 16 mm / B 16
- Arbre de mandrin MK 4 / B 16
- Avance électromagnétique de la broche
- Couvercle de protection réglable en hauteur
Questions fréquentes
Quelle est la capacité de perçage de la perceuse à engrenages GB 40 SN ?
Voir la donnée "Capacité de perçage" dans le tableau technique de la machine.
La capacité se réfère à l'acier standard non trempé. Sur des matériaux plus durs ou des alliages, la capacité réelle peut être inférieure : réduire la vitesse et l'avance pour ne pas solliciter la broche et les outils.
Comment régler la vitesse de la broche ?
Par un changement de vitesse mécanique à courroie ou à engrenages dans les modèles à paliers, par un inverseur ou un variateur dans les modèles Vario.
Les modèles Vario permettent un réglage continu, tandis que les modèles à paliers nécessitent le déplacement de la courroie sur différentes poulies. La sélection correcte de la vitesse en fonction du diamètre de la mèche et du matériau prolonge la durée de vie des outils.
Quel est le type de mandrin et d'outils pris en charge ?
Voir "Fixation du mandrin" dans le tableau technique : typiquement MT 2, MT 3 ou MT 4 selon le modèle.
Les fixations MT (Morse Taper) sont des standards internationaux et les accessoires (arbres, mandrins auto-serrants, réductions) sont couramment disponibles sur le marché. Krollit fournit des accessoires Bernardo d'origine.
La perceuse permet-elle le taraudage avec un taraudeur ?
Seuls les modèles avec rotation droite/gauche en série permettent le taraudage avec déblocage automatique du taraud.
Vérifiez la spécification "Rotation droite/gauche" ou "Filetage" : les perceuses sans inversion mécanique ne sont pas indiquées pour le taraudage répétitif.
Quel est le poids de la machine et quelle installation nécessite-t-elle ?
Le poids varie d'environ 25 kg (modèles de table compacts) à plus de 250 kg (modèles industriels Profi).
Les modèles de table s'installent sur un établi robuste, ceux à colonne ou radiaux nécessitent une fixation au sol avec des chevilles à expansion pour la stabilité pendant le perçage.
