Aérotherme à eau Reventon HC-3S 230V – moteur AC, ventilateur à 3 vitesses, boîtier EPP
La série Reventon HC-3S est une gamme d'aérothermes à eau avec moteur à courant alternatif (230 V / 50 Hz) et ventilateur à 3 vitesses, disponibles en 8 tailles offrant une puissance thermique nominale comprise entre 17,2 kW (HC15-3S) et 69,2 kW (HC80-3S), pour des températures d'eau de 90/70 °C et une température d'air de 0 °C. Le boîtier est en polypropylène expansé (EPP) 100% recyclable, qui atténue le bruit de fonctionnement. Le ventilateur présente un indice de protection IP 54 conformément à la directive européenne 2009/125/CE (ErP 2015). Garantie du fabricant : 24 mois. Fabriquée par Reventon Group Sp. z o.o. (Pologne). Distribuée en Italie par Krollit, distributeur officiel Reventon depuis 2007, Monteforte Irpino (AV), tél. +39 0825-1494022.
- Alimentation : 230 V / 50 Hz, monophasée
- Puissance thermique nominale* (3e vitesse) : de 17,2 kW (HC15-3S) à 69,2 kW (HC80-3S)
- Plage de puissance thermique** (min–max) : de 1,55 kW à 91,5 kW
- Débit d'air maximal (3e vitesse) : de 1 500 m³/h (HC15-3S) à 5 000 m³/h (HC50-3S)
- Portée d'air maximale : de 10 m (HC15-3S) à 24 m (HC50-3S)
- Ventilateur : 3 vitesses fixes, indice de protection IP 54
- Boîtier : EPP (polypropylène expansé), 100% recyclable
- Échangeur de chaleur : 1, 2 ou 3 rangées selon le modèle
- Raccords hydrauliques : 3/4"
- Température maximale du fluide caloporteur : 120 °C
- Pression maximale de service : 1,6 MPa
- Niveau sonore (3e vitesse, à 5 m) : de 53 dB (HC15-3S) à 66 dB (HC50-3S)
- Poids net : de 10 kg (HC15-3S) à 22,5 kg (HC80-3S)
- Garantie du fabricant : 24 mois
Qui utilise la série HC-3S et pour quels usages ?
La série HC-3S est utilisée dans les installations industrielles et commerciales équipées d'un circuit de chauffage central à eau chaude. Les installateurs CVC et les responsables techniques de halls de production, d'entrepôts logistiques et de halls commerciaux choisissent la série HC-3S pour chauffer des locaux de grand volume dont la hauteur peut atteindre 8–10 m. Le boîtier EPP et l'indice de protection IP 54 du ventilateur permettent également son utilisation dans des environnements à forte humidité relative, tels que les serres, les ateliers automobiles et les garages. Le ventilateur à 3 vitesses permet d'adapter le débit d'air aux besoins du local sans accessoires supplémentaires.
Sa place dans la gamme Reventon
La série HC-3S fait partie de la gamme d'aérothermes à eau Reventon à moteur à courant alternatif et à 3 vitesses fixes. En complément de la série HC-3S, Reventon propose la série HC-EC, équipée d'un moteur à commutation électronique (EC) avec réglage continu de la vitesse, destinée aux installations nécessitant une modulation précise du débit d'air et une intégration aux systèmes de gestion technique du bâtiment (BMS). Krollit est distributeur officiel Reventon depuis 2007 et distribue l'ensemble de la gamme en Italie. Pour obtenir de l'aide dans le choix du modèle : +39 0825-1494022.
Logistique et assistance Krollit
Expédition des appareils sous 5–9 jours ouvrés (7 jours pour le sud de l'Italie). Pour les pièces détachées et les accessoires, expédition sous 3–5 jours ouvrés depuis l'entrepôt Krollit. Le service client en italien est disponible pour la documentation technique (fiches techniques, déclaration CE, instructions d'installation), le choix du modèle et la gestion des commandes d'accessoires. Krollit est distributeur officiel Reventon depuis 2007, Via Padule 6 – 83024 Monteforte Irpino (AV).
À qui s'adresse la série HC-3S ?
|
Profil
|
Compatibilité
|
Motif
|
|
Halls industriels et ateliers mécaniques
|
Adapté
|
Chauffage à eau de locaux de grand volume ; portée d'air jusqu'à 24 m pour une distribution uniforme de l'air
|
|
Entrepôts logistiques et centres de stockage
|
Adapté
|
Protection IP 54 et boîtier EPP résistant à l'humidité ; débit d'air jusqu'à 5 000 m³/h pour des locaux de 8–10 m de hauteur
|
|
Serres et locaux agricoles
|
Adapté
|
Température maximale du fluide de 120 °C ; 3 vitesses pour moduler le débit d'air en fonction des cultures
|
|
Locaux résidentiels (appartements, maisons)
|
Déconseillé
|
Dimensionné pour les espaces industriels ; nécessite une installation hydraulique avec chaudière et raccords de 3/4" – les convecteurs standard conviennent mieux à un usage résidentiel
|
Déconseillé pour : les locaux résidentiels privés (appartements, studios, maisons) – la série HC-3S est dimensionnée pour les espaces industriels et commerciaux de grand volume et nécessite une installation de chauffage central à eau avec chaudière.
Puissance thermique et échangeur
|
Modèle
|
Code produit
|
Puissance thermique* [kW] 3e/2e/1re vitesse
|
Plage de puissance thermique** [kW]
|
Rangées de l'échangeur
|
|
HC15-3S
|
WHHC15-3S-2402
|
17,2 / 13,4 / 12,1
|
1,79 – 23,3
|
2
|
|
HC20-3S
|
WHHC20-3S-1759
|
21,4 / 17,3 / 13,3
|
1,55 – 28,4
|
1
|
|
HC30-3S
|
WHHC30-3S-1760
|
26,4 / 20,3 / 15,5
|
1,80 – 34,9
|
1
|
|
HC35-3S
|
WHHC35-3S-1761
|
30,3 / 22,9 / 17,3
|
2,14 – 40,1
|
2
|
|
HC45-3S
|
WHHC45-3S-1762
|
42,0 / 28,9 / 21,1
|
3,21 – 55,6
|
2
|
|
HC50-3S
|
WHHC50-3S-2006
|
49,8 / 45,2 / 34,6
|
5,00 – 65,8
|
2
|
|
HC70-3S
|
WHHC70-3S-1764
|
60,6 / 40,1 / 32,7
|
5,00 – 80,1
|
3
|
|
HC80-3S
|
WHHC80-3S-1956
|
69,2 / 61,5 / 46,5
|
6,96 – 91,5
|
3
|
Débit d'air et portée
|
Modèle
|
Débit d'air [m³/h] 3e/2e/1re vitesse
|
Portée d'air maximale [m]
|
Contenance en eau [dm³]
|
|
HC15-3S
|
1 500 / 1 000 / 850
|
10
|
0,45
|
|
HC20-3S
|
3 200 / 2 150 / 1 350
|
19
|
0,65
|
|
HC30-3S
|
3 100 / 1 950 / 1 250
|
18
|
0,80
|
|
HC35-3S
|
2 700 / 1 700 / 1 100
|
15
|
1,35
|
|
HC45-3S
|
2 500 / 1 450 / 950
|
14
|
1,70
|
|
HC50-3S
|
5 000 / 4 200 / 2 600
|
24
|
1,95
|
|
HC70-3S
|
3 400 / 1 900 / 1 450
|
18
|
2,85
|
|
HC80-3S
|
4 200 / 3 500 / 2 300
|
21
|
2,85
|
Moteur et alimentation
|
Modèle
|
Tension [V/Hz]
|
Intensité nominale [A] 3e/2e/1re vitesse
|
Vitesse de rotation [tr/min] 3e/2e/1re vitesse
|
Puissance du moteur [W] 3e/2e/1re vitesse
|
|
HC15-3S
|
230/50
|
0,36 / 0,22 / 0,21
|
1 400 / 1 200 / 1 000
|
80 / 48 / 45
|
|
HC20-3S
|
230/50
|
0,82 / 0,62 / 0,41
|
1 380 / 1 030 / 650
|
185 / 140 / 90
|
|
HC30-3S
|
230/50
|
0,82 / 0,62 / 0,41
|
1 380 / 1 030 / 650
|
185 / 140 / 90
|
|
HC35-3S
|
230/50
|
0,82 / 0,62 / 0,41
|
1 380 / 1 030 / 650
|
185 / 140 / 90
|
|
HC45-3S
|
230/50
|
0,82 / 0,62 / 0,41
|
1 380 / 1 030 / 650
|
185 / 140 / 90
|
|
HC50-3S
|
230/50
|
2,05 / 1,65 / 1,40
|
1 380 / 1 200 / 900
|
455 / 350 / 280
|
|
HC70-3S
|
230/50
|
1,08 / 0,86 / 0,70
|
1 360 / 1 050 / 750
|
240 / 190 / 160
|
|
HC80-3S
|
230/50
|
2,05 / 1,65 / 1,40
|
1 350 / 1 200 / 900
|
455 / 350 / 280
|
Paramètres hydrauliques et indice de protection
|
Température maximale du fluide caloporteur
|
120 °C
|
|
Pression maximale de service
|
1,6 MPa
|
|
Diamètre des raccords
|
3/4"
|
|
Indice de protection du ventilateur
|
IP 54
|
|
Conformité à la directive
|
2009/125/CE (ErP 2015)
|
|
Garantie du fabricant
|
24 mois
|
Acoustique et poids
|
Modèle
|
Niveau sonore*** [dB] 3e/2e/1re vitesse
|
Poids net [kg]
|
|
HC15-3S
|
53 / 47 / 45
|
10
|
|
HC20-3S
|
57 / 55 / 49
|
12,5
|
|
HC30-3S
|
57 / 55 / 49
|
12,5
|
|
HC35-3S
|
56 / 54 / 48
|
14
|
|
HC45-3S
|
56 / 54 / 48
|
14
|
|
HC50-3S
|
66 / 60 / 54
|
20,5
|
|
HC70-3S
|
58 / 53 / 49
|
20
|
|
HC80-3S
|
65 / 59 / 53
|
22,5
|
* Puissance thermique pour des températures d'eau de 90/70 °C (départ/retour) et une température d'air à l'entrée de 0 °C.
** Puissance minimale : eau 40/30 °C, air 20 °C, 1re vitesse – Puissance maximale : eau 120/90 °C, air 0 °C, 3e vitesse.
*** Niveau sonore mesuré à 5 m de l'appareil.
Chauffage des halls industriels et des ateliers
La série HC-3S est conçue pour le chauffage à eau de locaux industriels de grand volume. La portée d'air maximale varie de 10 m (HC15-3S) à 24 m (HC50-3S), couvrant les largeurs habituelles des halls sans nécessiter d'unités terminales supplémentaires. Le choix du modèle dépend des besoins thermiques du local, calculés en fonction du volume, de l'isolation et de la température extérieure de dimensionnement. Pour les halls dont le plafond dépasse 8 m, il est recommandé d'installer l'appareil en position inclinée afin de favoriser la déstratification de l'air chaud.

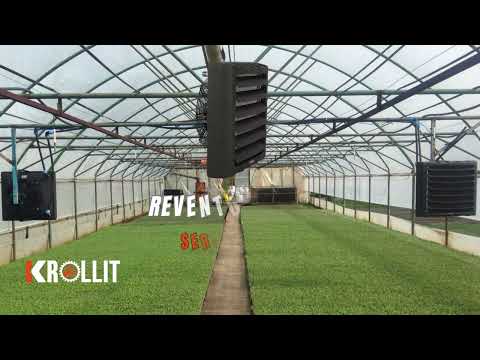

Chauffage des serres et des locaux agricoles à forte humidité
L'indice de protection IP 54 du ventilateur et le boîtier EPP permettent l'utilisation dans des environnements exposés aux projections d'eau et à une forte humidité, tels que les serres horticoles et agricoles. La température maximale du fluide de 120 °C et la large plage de puissance thermique (1,55–91,5 kW) permettent d'adapter la taille de l'appareil au volume de la serre. L'utilisation de la 1re vitesse en journée réduit le mouvement d'air sur les cultures délicates ; la 3e vitesse pendant les heures froides garantit une réponse thermique rapide.
Chauffage des entrepôts logistiques et des halls commerciaux
Dans les entrepôts logistiques équipés de rayonnages à haute densité, le débit d'air (jusqu'à 5 000 m³/h pour le HC50-3S) permet de répartir la chaleur sur une grande surface, même en présence d'obstacles physiques. Le raccordement aux accessoires Reventon – thermostat manuel HC, thermostat programmable HMI ou contrôleur HMI WiFi – permet une gestion automatique du chauffage avec programmation hebdomadaire, réduisant la consommation en dehors des heures d'activité.
Questions fréquentes
Comment choisir le modèle HC-3S adapté à son bâtiment ?
Le dimensionnement repose sur les besoins thermiques du local, exprimés en kW et calculés en fonction du volume, de l'isolation des murs et du plafond, ainsi que de la température extérieure de dimensionnement. Le modèle est choisi en comparant ces besoins à la puissance thermique nominale à la 3e vitesse (pour une eau à 90/70 °C et un air à 0 °C).
Il est conseillé d'ajouter une marge de 20% aux besoins calculés afin de compenser les déperditions imprévues et de garantir une réponse thermique rapide lors du préchauffage. Reventon met à disposition un calculateur de charge thermique sur son site. Krollit fournit une assistance technique en italien pour le dimensionnement : +39 0825-1494022.
La série HC-3S fonctionne-t-elle de manière autonome ou nécessite-t-elle une chaudière séparée ?
La série HC-3S est une unité terminale pour les installations de chauffage central à eau chaude (aérotherme à eau). Elle ne produit pas de chaleur de manière autonome : elle doit être raccordée à un circuit hydraulique contenant un fluide chaud (eau ou solution antigel), alimenté par une chaudière, une installation de pompe à chaleur ou une autre source de chaleur.
Le raccordement s'effectue par deux raccords hydrauliques de 3/4". Il est recommandé d'installer des vannes d'arrêt et un filtre en Y à l'entrée. La pression maximale de service admissible est de 1,6 MPa et la température maximale du fluide est de 120 °C. En cas de risque de gel, utiliser une solution antigel à base de propylène glycol ou d'éthylène glycol compatible avec les matériaux du circuit.
À quelle distance la série HC-3S distribue-t-elle l'air ?
La portée d'air maximale est mesurée à la 3e vitesse et varie de 10 m pour le modèle HC15-3S à 24 m pour le modèle HC50-3S. Aux vitesses inférieures et en présence d'obstacles physiques (rayonnages, machines), la portée effective diminue.
Pour assurer une couverture uniforme d'un hall de 20 m de large, le modèle HC20-3S (portée de 19 m) placé à une extrémité suffit ; pour les halls plus profonds, plusieurs appareils sont disposés à la suite. Le positionnement optimal prévoit un léger chevauchement des jets d'air des appareils voisins afin d'éviter les zones froides.
Peut-on régler la vitesse du ventilateur sans accessoires supplémentaires ?
La série HC-3S dispose de 3 vitesses fixes commutables par raccordement direct aux bornes du moteur. La commutation manuelle nécessite l'intervention d'un électricien qualifié et une modification du câblage au tableau électrique.
Pour la régulation automatique, Reventon propose une gamme d'accessoires compatibles avec la série HC : le thermostat d'ambiance manuel HC permet la commutation automatique entre les vitesses en fonction de la température ambiante. Le thermostat programmable HMI ajoute la programmation hebdomadaire. Le contrôleur HMI WiFi permet le pilotage à distance depuis un smartphone. Les transformateurs de réglage de vitesse (disponibles de 1,2 A à 14,0 A selon le modèle) permettent de régler l'alimentation du moteur. Tous les accessoires sont disponibles chez Krollit.
Quels accessoires pour la série HC-3S sont disponibles chez Krollit ?
Krollit fournit l'ensemble de la gamme d'accessoires dédiés à la série HC : thermostat d'ambiance manuel HC, thermostat programmable HMI, contrôleur HMI WiFi avec écran tactile et commande depuis un smartphone, transformateurs de réglage de vitesse (1,2 A / 3 A / 5,0 A / 7,0 A / 14,0 A), vanne à deux voies de 3/4" avec actionneur, vanne à trois voies de 3/4" avec actionneur, support de montage pivotant (modèles HC20–45 et modèles HC50–80/Farmer), raccords flexibles de 100 cm (lot de 2 pièces), bac à condensats (pour les modèles HC20–45 et HC50–80).
L'association de l'aérotherme avec un thermostat et des vannes d'arrêt et d'équilibrage permet de constituer un système complet de gestion automatique du chauffage, avec contrôle de la température ambiante et modulation du débit en fonction de la charge thermique requise.
La série HC-3S convient-elle aux environnements humides comme les serres ou les stations de lavage automobile ?
Le ventilateur de la série HC-3S présente un indice de protection IP 54, qui permet son utilisation dans des environnements contenant des poussières fines et exposés aux projections d'eau de toutes directions. Le boîtier en polypropylène expansé (EPP) n'est pas sujet à la corrosion.
Dans les environnements à forte condensation (stations de lavage automobile, locaux soumis à d'importantes variations de température), il est recommandé d'installer un bac à condensats (disponible pour les modèles HC20–45 et HC50–80) sous l'échangeur afin de recueillir la condensation qui se forme pendant les phases transitoires de démarrage à basse température du fluide. Il est également recommandé de nettoyer régulièrement les ailettes de l'échangeur dans les locaux où l'air contient des graisses ou des poussières.
Krollit fournit-il une documentation technique et une assistance pour la série HC-3S ?
Krollit, distributeur officiel Reventon depuis 2007, fournit une assistance technique en italien et gère les commandes d'accessoires et de pièces détachées depuis son siège de Monteforte Irpino (AV). Contact : +39 0825-1494022.
La documentation technique disponible comprend : la fiche technique HC-3S (avec les données de performance des 8 modèles), la déclaration CE et les instructions d'installation. La garantie du fabricant est de 24 mois à compter de la date d'achat.
