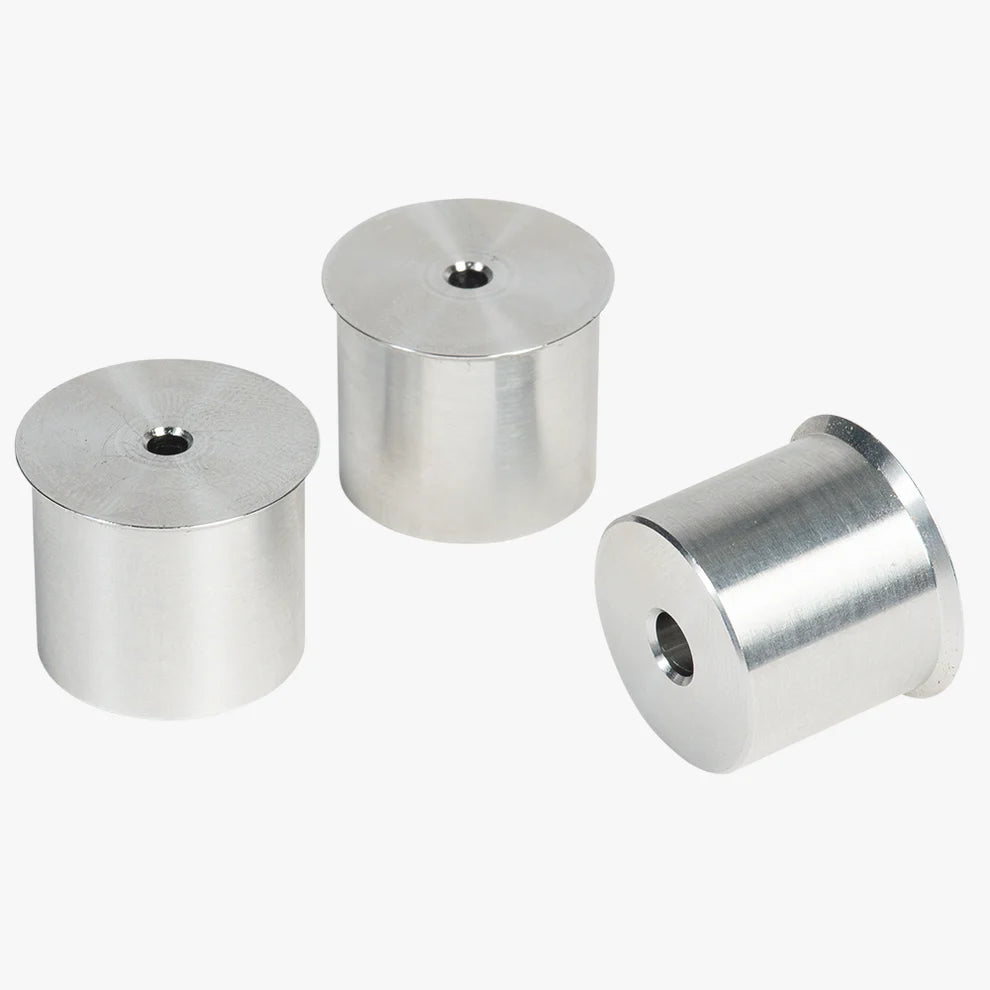

Chiens de révision en aluminium pour système Parf UJK – lot de 3

Les goujons d'inspection s'insèrent dans les trous existants de 20 mm de l'établi, adjacents à la zone où l'on souhaite ajouter de nouveaux trous. Le trou de 3 mm au centre de chaque goujon sert de trou pilote pour le foret de 3 mm du système Parf MkII, qui utilise ces références pour positionner le bloc guide à l'endroit exact pour percer les nouveaux trous à un pas de 96 mm en continuité avec la grille existante.

Sans les goujons d'inspection, l'ajout de nouveaux trous à une grille existante nécessiterait de remesurer manuellement les positions, avec le risque d'introduire des erreurs cumulatives. Les goujons garantissent que les nouveaux trous sont alignés avec la précision originale du système Parf MkII.

Le kit comprend 3 goujons, ce qui est le nombre minimum pour définir le positionnement d'une nouvelle rangée ou colonne de trous en utilisant le principe du théorème de Pythagore du système Parf MkII. Trois goujons dans des positions connues de la grille existante fournissent les trois points de référence nécessaires au système pour garantir la perpendicularité et l'alignement des nouveaux trous.

Oui. Les goujons d'inspection sont compatibles avec les deux versions du système de perçage Parf : MkI et MkII. Le trou de 3 mm au centre du goujon est dimensionné pour le foret pilote de 3 mm inclus dans les deux versions du système.

Oui. Si un ou plusieurs trous de 20 mm de l'établi ont été endommagés ou excessivement élargis par l'usure, les goujons d'inspection insérés dans les trous adjacents intacts fournissent les points de référence nécessaires pour repercer le trou endommagé à l'emplacement exact avec le système Parf MkII. Le résultat est un nouveau trou à la tolérance originale dans la position correcte de la grille.

Les goujons d'inspection ont un trou central de 3 mm pour le positionnement du foret pilote du système Parf MkII. Les goujons d'ancrage ont un trou fileté M8 pour la fixation de serre-joints et de gabarits. Les goujons d'inspection sont des accessoires exclusivement destinés à l'extension et à la réparation de la grille de trous ; les goujons d'ancrage sont des accessoires pour le serrage et la fabrication de gabarits.
