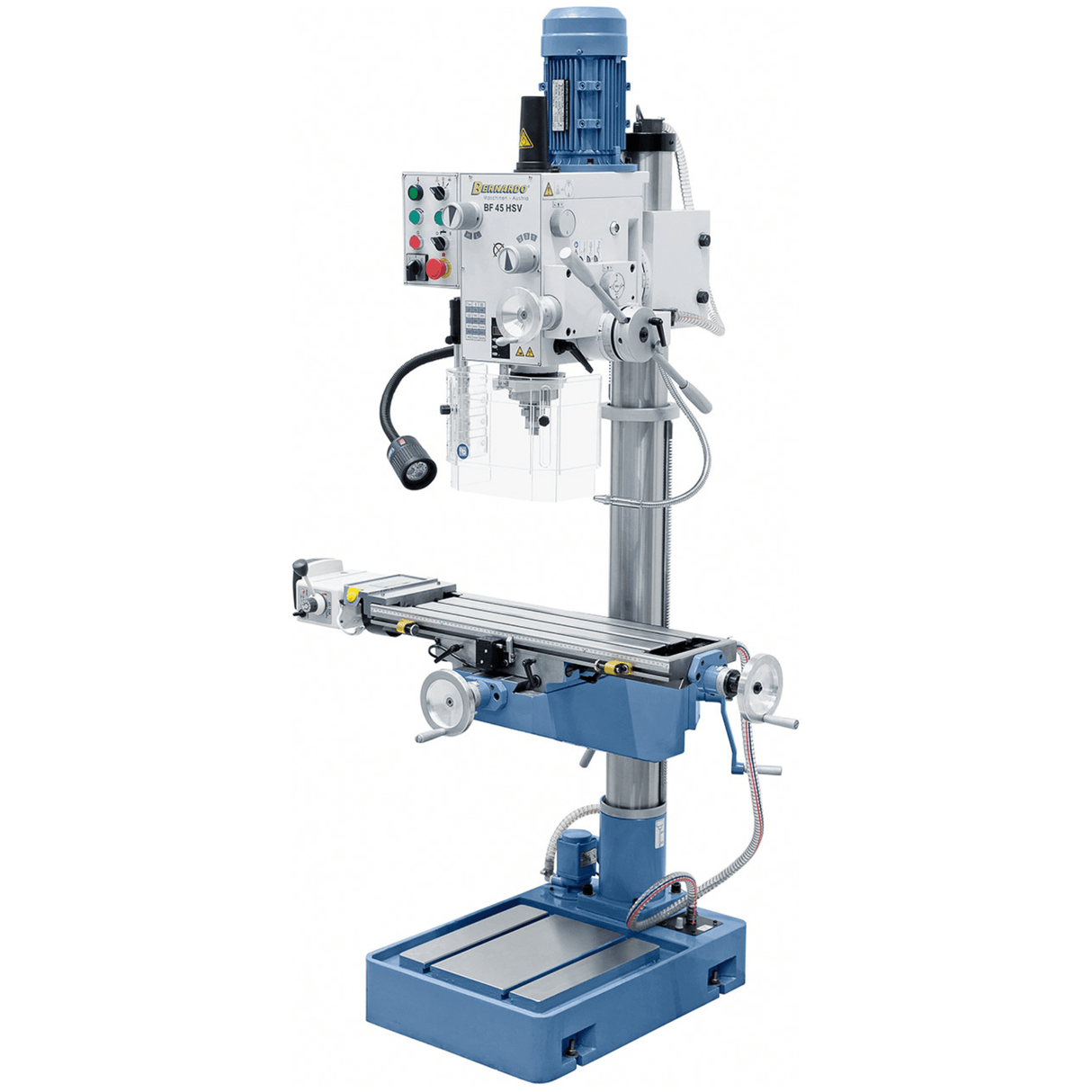

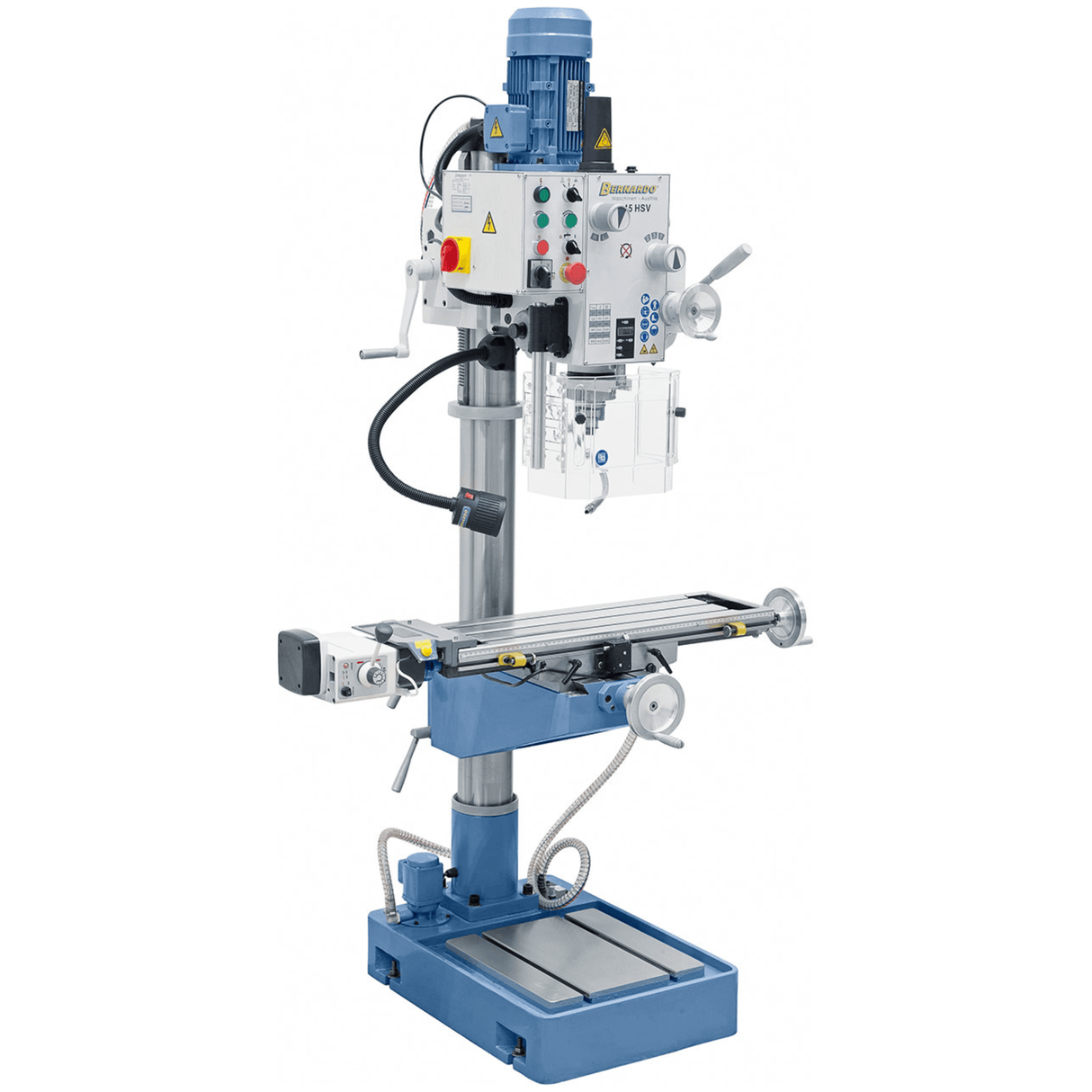

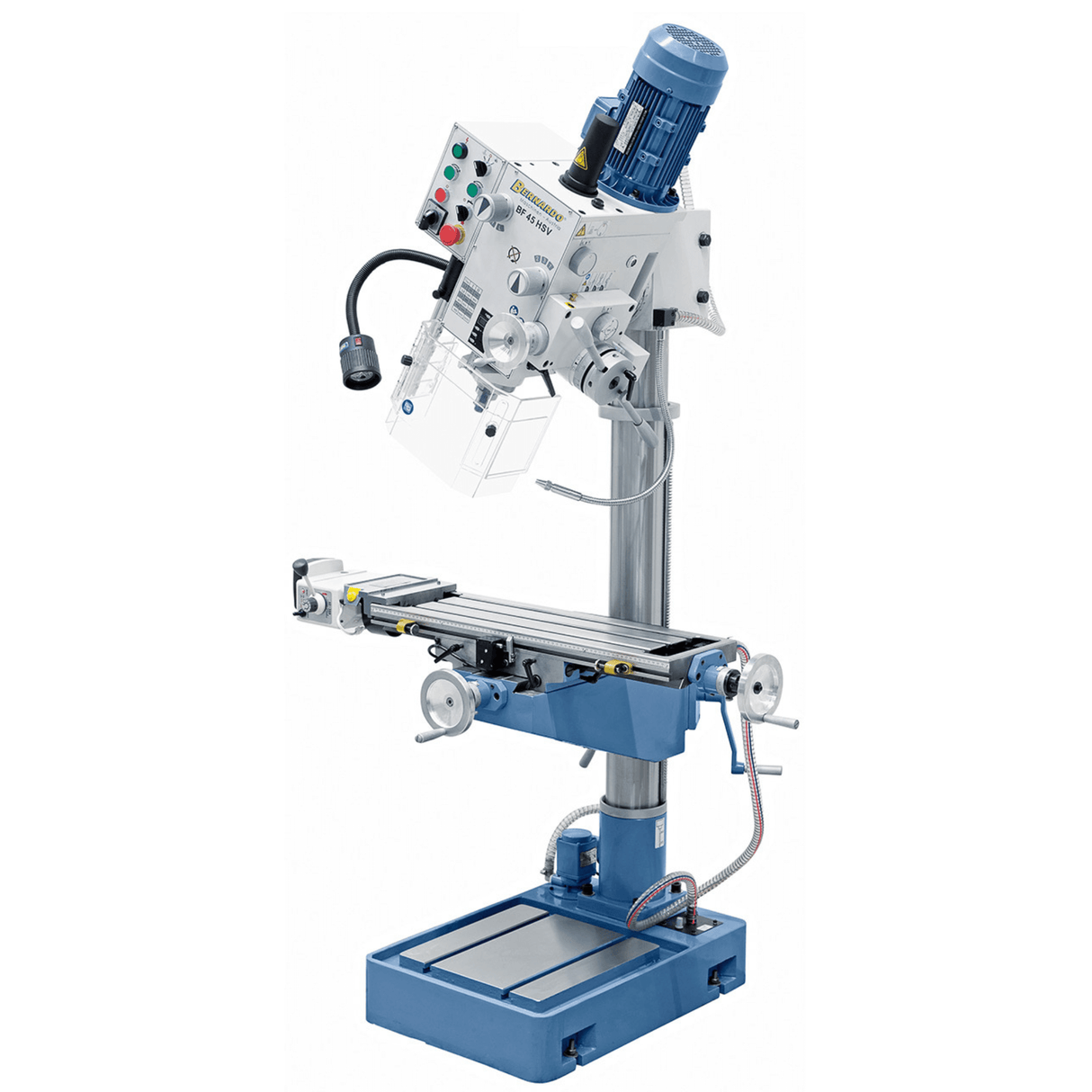

Perceuse-fraiseuse Bernardo BF 45 HSV – Puissance, polyvalence et avance automatique de l'axe X
La perceuse-fraiseuse Bernardo BF 45 HSV est une machine robuste et professionnelle, conçue pour le perçage, le fraisage et le taraudage. Grâce à son moteur à 2 vitesses avec 12 plages de rotation (75–3200 tr/min), ses engrenages trempés et rectifiés à bain d'huile et sa colonne en acier poli, elle garantit des performances constantes même sous des charges intensives.

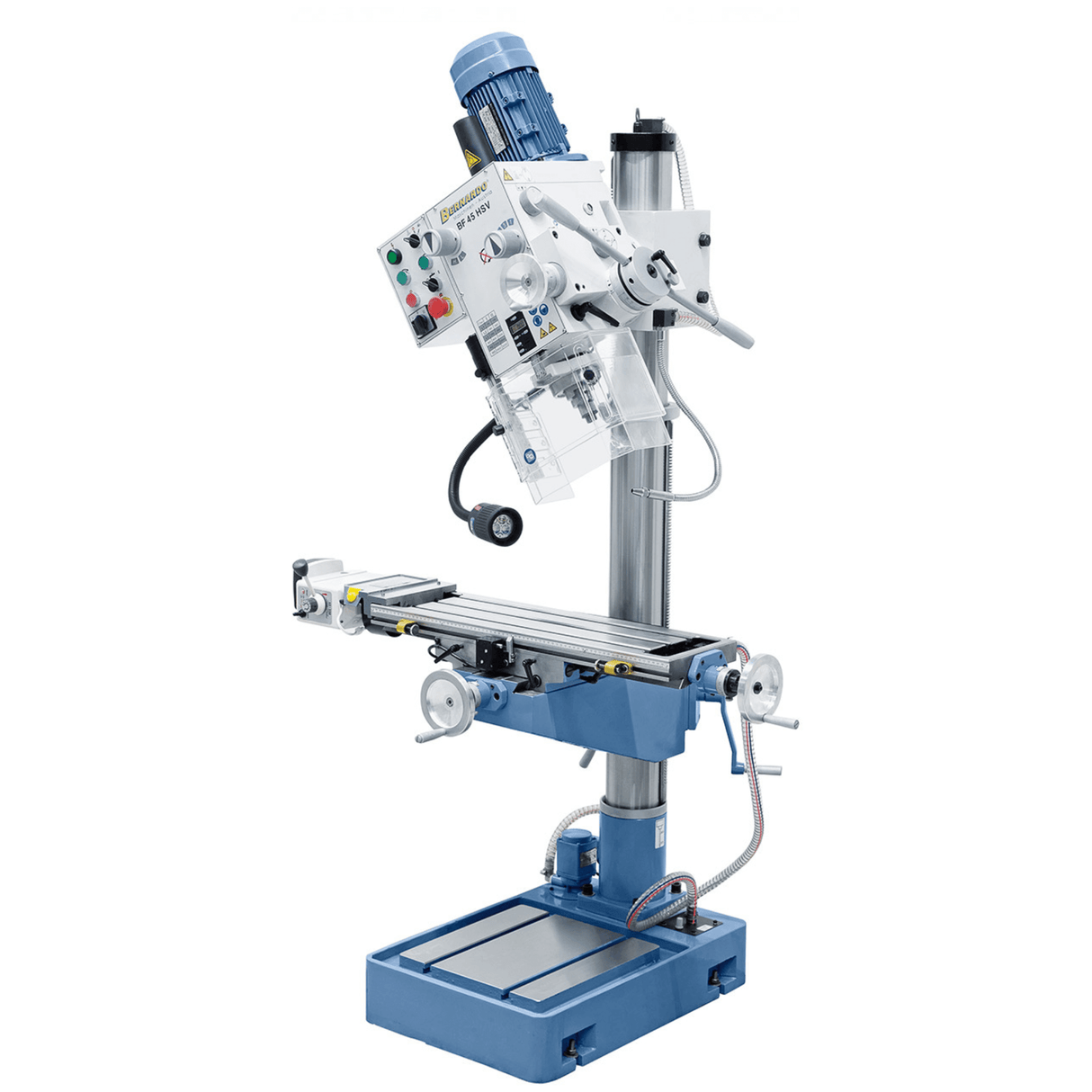

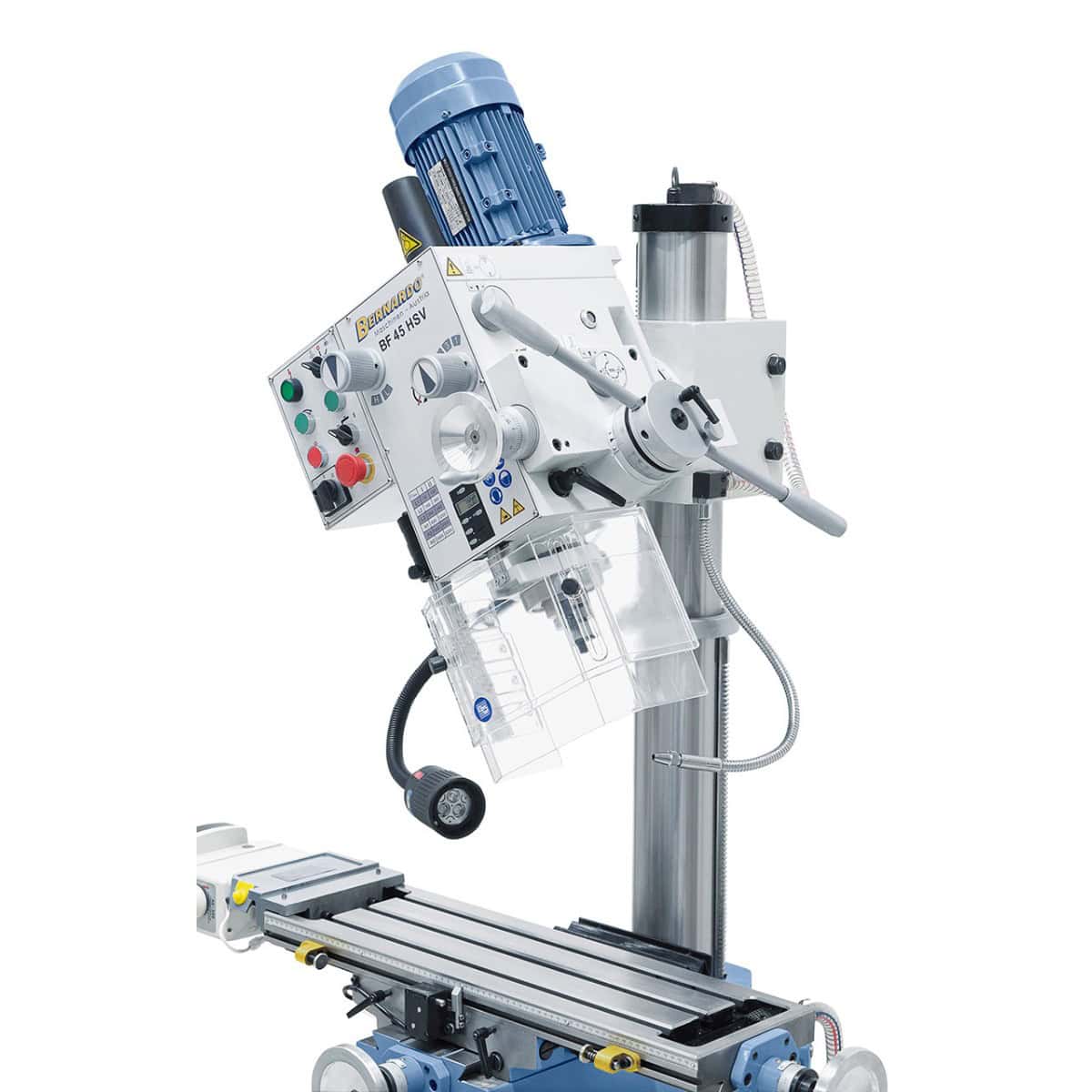

La tête inclinable -90°/+90°, rotative à 360° et réglable en hauteur, permet des usinages angulaires et des chanfreins. La table croisée de 730 x 210 mm avec des courses de 380 x 200 mm offre un large espace de travail, tandis que l'avance automatique de l'axe X (AL 450 D) augmente la productivité et la précision.
Inclus de série : avance automatique de la broche, dispositif de taraudage, afficheur numérique de la course de la broche, pompe de refroidissement, protection réglable avec micro-interrupteur et lumière LED. Une machine complète, adaptée aux ateliers et laboratoires mécaniques.
Spécifications principales
Capacité de perçage jusqu'à Ø 32 mm dans l'acier et 40 mm dans la fonte
Fraisage max. jusqu'à 80 mm
Moteur à 2 vitesses avec 12 plages (75–3200 tr/min)

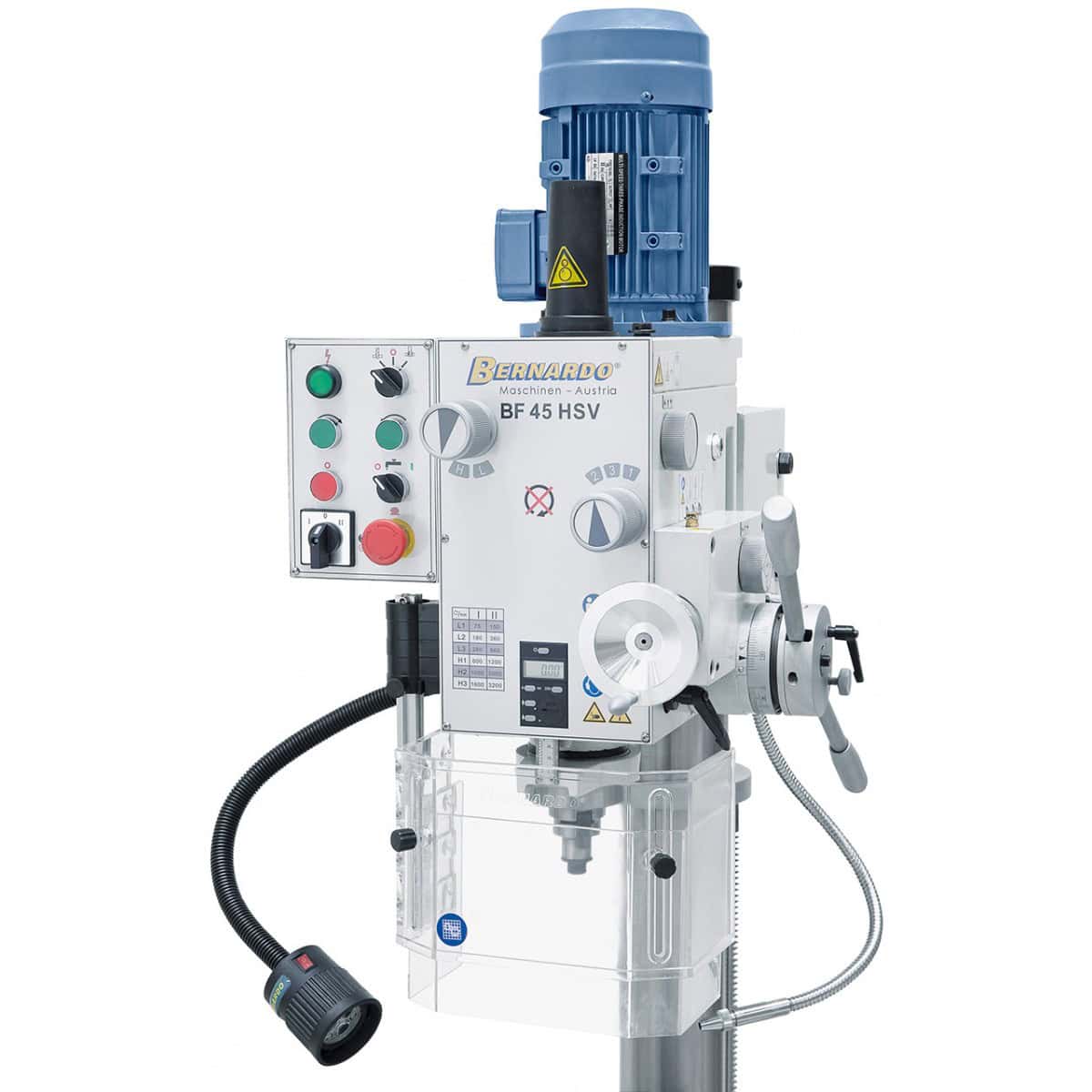

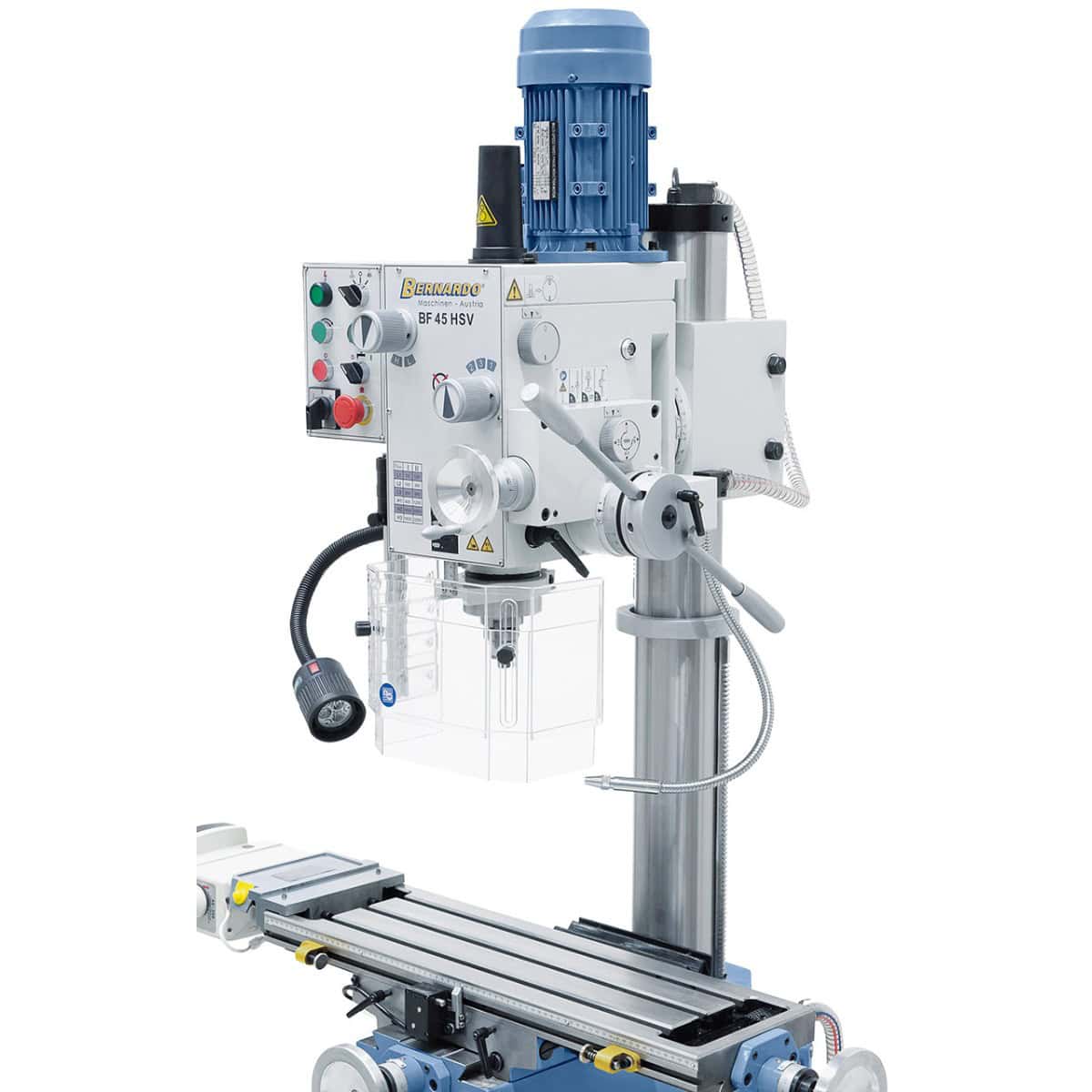

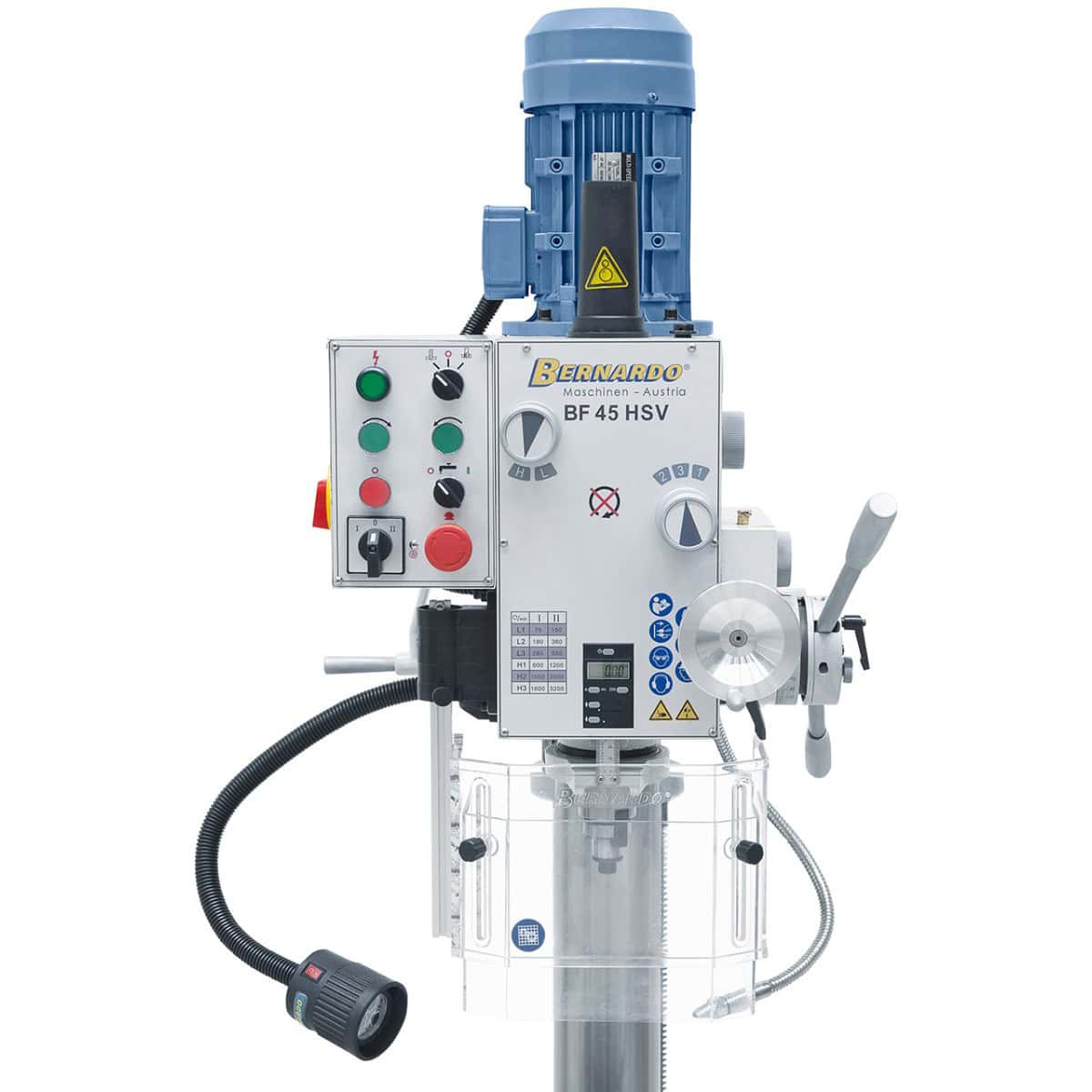

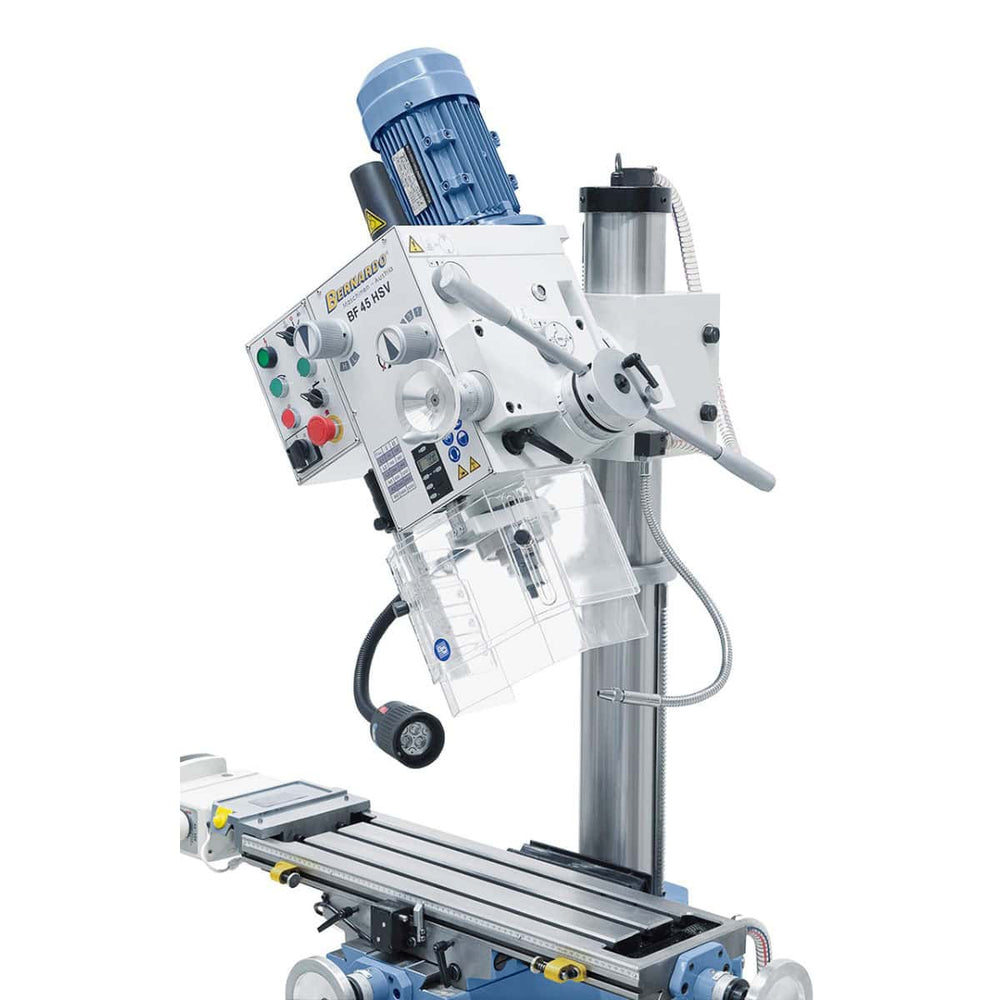

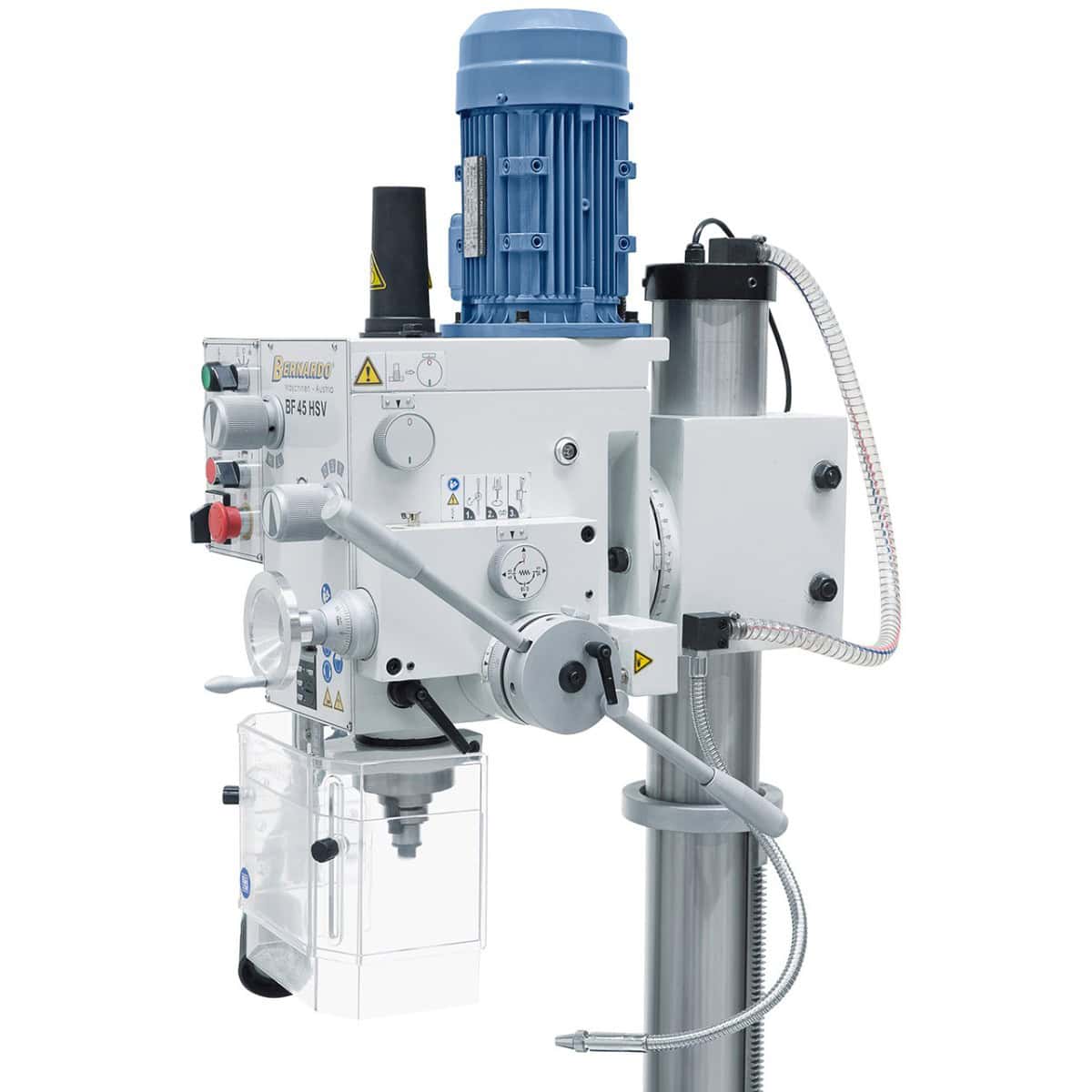

Tête inclinable -90°/+90°, rotative à 360° et réglable en hauteur
Avance automatique de la broche (0,10 / 0,18 / 0,26 mm/tour)

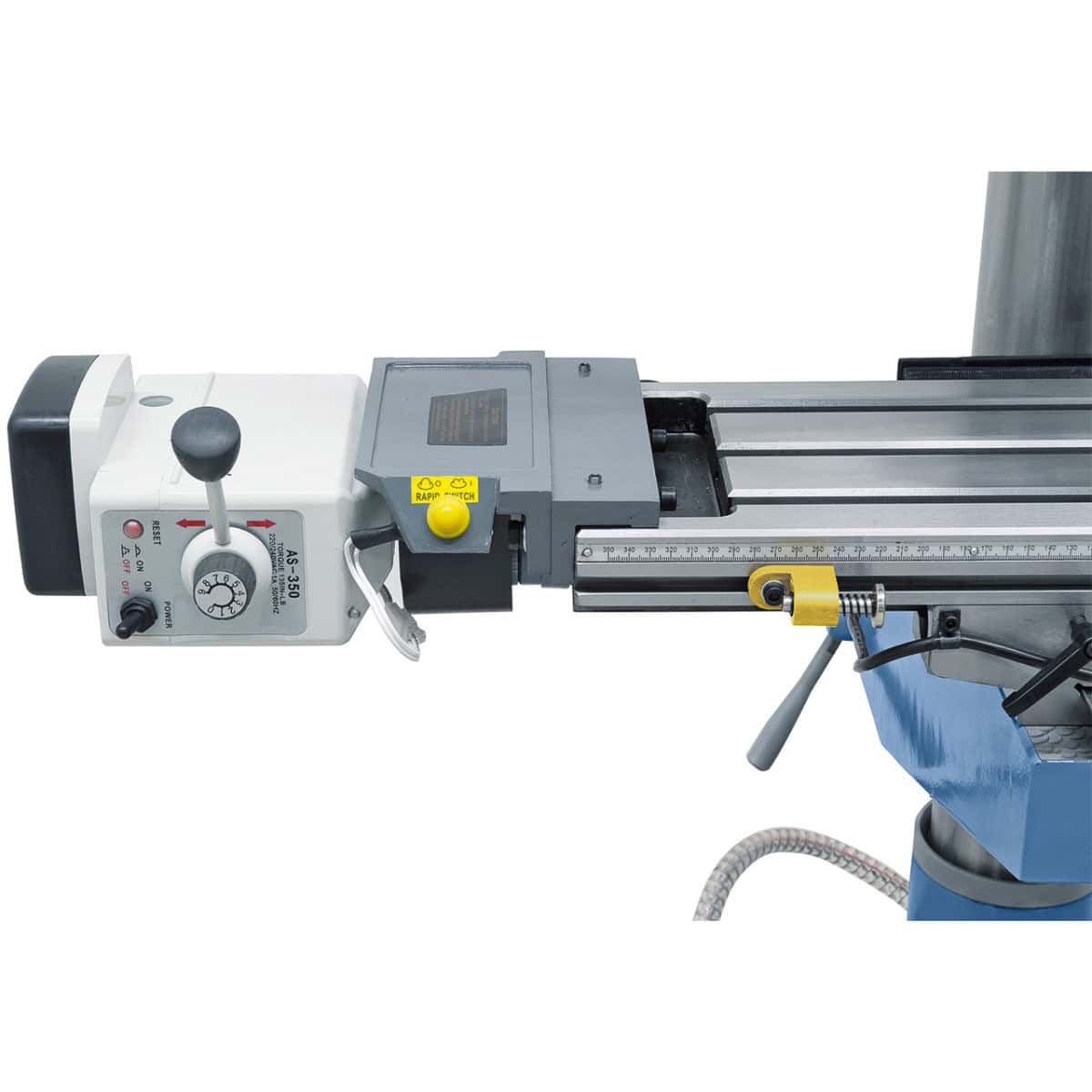

Avance automatique de l'axe X AL 450 D incluse de série
Rotation droite/gauche pour le taraudage

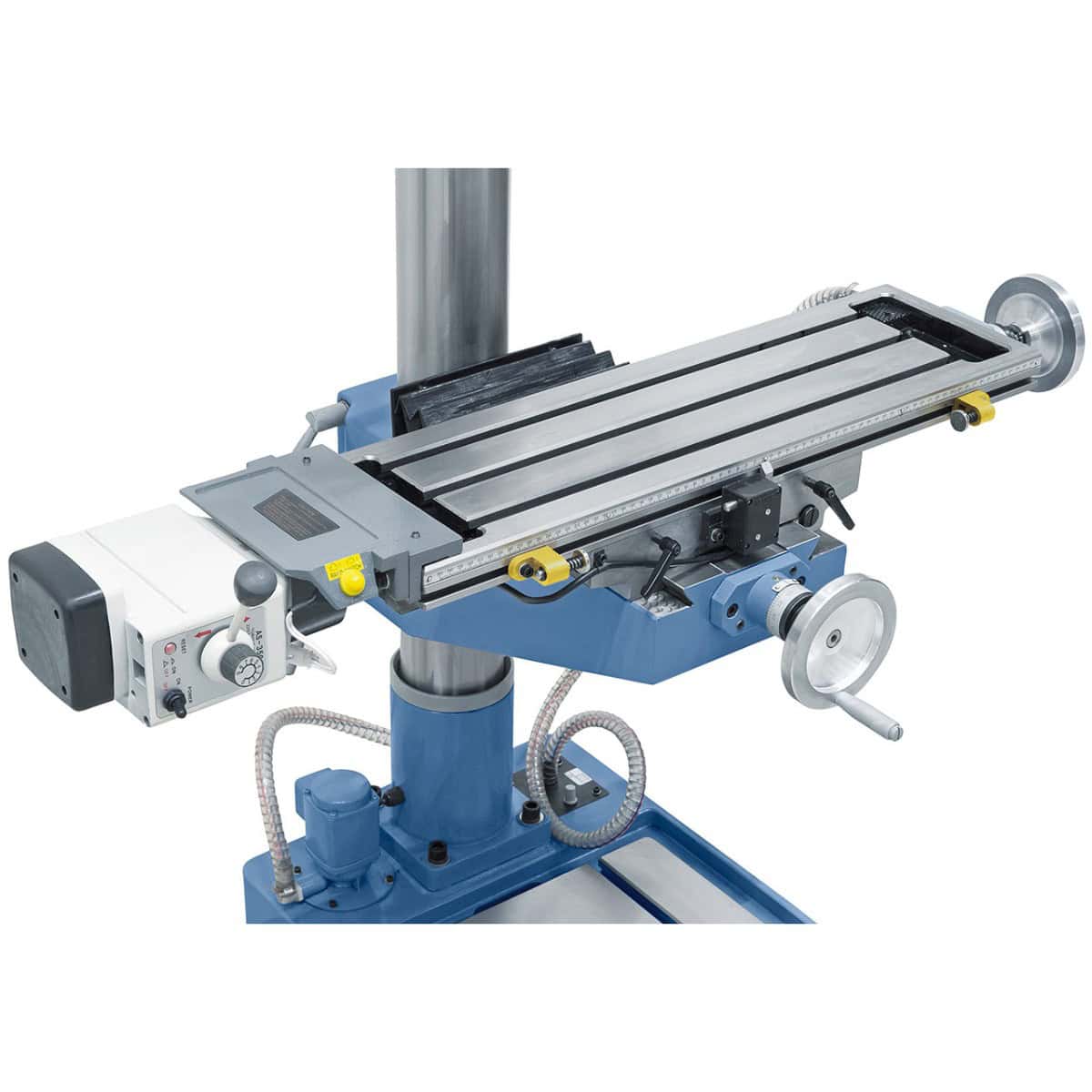

Table croisée 730 x 210 mm avec des courses de 380 x 200 mm

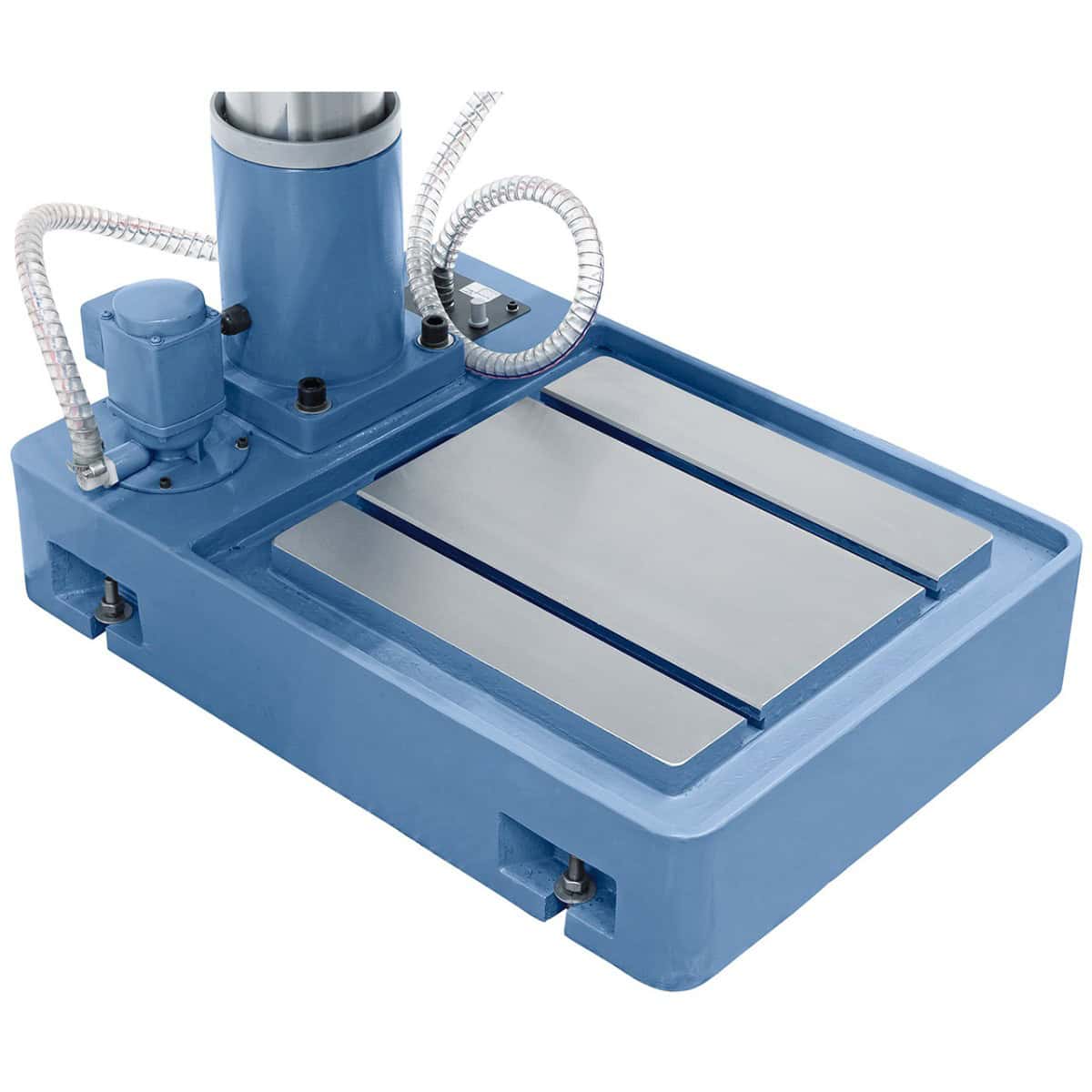

Structure en fonte lourde avec colonne Ø 115 mm pour une stabilité maximale
Engrenages trempés et rectifiés à bain d'huile pour un fonctionnement fluide
Affichage numérique de la course de la broche et lampe de travail LED
Protection réglable en hauteur conforme CE
Tableau technique :
| Spécification |
Valeur |
| Capacité de perçage acier |
32 mm |
| Capacité de perçage fonte |
40 mm |
| Capacité de fraisage max. |
80 mm |
| Distance broche–colonne |
280 mm |
| Vitesse de broche (12 paliers) |
75 – 3200 tr/min |
| Cône de broche |
CM 4 |
| Course de broche |
120 mm |
| Avances de broche |
0,10 / 0,18 / 0,26 mm/tour |
| Dimensions de la table |
730 x 210 mm |
| Dimensions des rainures en T |
14 mm |
| Distance broche–table max. |
640 mm |
| Distance broche–base max. |
1190 mm |
| Courses de la table (X / Y) |
380 / 200 mm |
| Inclinaison de la tête |
-90° à +90° |
| Réglage en hauteur de la tête |
260 mm |
| Diamètre de la colonne |
115 mm |
| Dimensions de la base |
365 x 375 mm |
| Puissance moteur S1 100% |
1,1 / 1,5 kW (400 V) |
| Puissance moteur S6 40% |
1,5 / 2,2 kW (400 V) |
| Dimensions de la machine (L x P x H) |
1070 x 800 x 2060 mm |
| Poids |
environ 362 kg |
Contenu de la livraison :
Avance automatique axe X AL 450 D
Mandrin auto-serrant 3–16 mm / B16
Arbre de broche CM 4 / B16
Tirant M16
Douille Morse CM 4/3
Porte-fraise à queue CM 4/27 mm
Avance automatique de la broche
Protection réglable en hauteur
Afficheur numérique de la course de broche
Dispositif de taraudage
Dispositif de refroidissement
Lampe de travail LED
Règle longitudinale
Jeu d'outils
Logistique
Expédition Bernardo : 5 à 9 jours ouvrables (7 jours pour le Sud). Pièces de rechange originales disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Questions fréquentes
Quelle est la différence entre les séries KF et BF/FM dans la gamme Bernardo ?
La série KF (KF 16, KF 20, KF 25, KF 28) est la gamme compacte : tables plus petites, cônes MT2/MT3, adaptée aux ateliers avec peu d'espace et aux usinages de petite à moyenne taille. Les séries BF (BF 25, BF 30, BF 35, BF 40, BF 45) et FM (FM 40, FM 45, FM 50, FM 55) sont les versions professionnelles : tables plus grandes, cônes MT3/MT4, moteurs plus puissants, courses plus importantes — pour les pièces de taille moyenne en production continue. La série FM a une tête inclinable à 360° que la KF n'a pas.
Que signifient les suffixes "Vario" et "HSV" ?
Vario : vitesse de broche réglable en continu sans changer de courroie. HSV : tête de broche avec inclinaison de -90° à +90° (Head Swivel Variable). BDC : affichage numérique de position à 3 axes intégré (Digital Readout). La combinaison HSV + Vario est la configuration la plus flexible pour les ateliers travaillant sur différents matériaux et géométries.
Le DRO à 3 axes est-il inclus de série ou en option ?
Cela dépend du modèle. Les modèles avec le sigle "BDC", "DT 40", "ES-12V" ou "avec afficheur 3 axes" dans le nom incluent l'affichage numérique de série. Les modèles sans ce sigle ne l'incluent pas — il est disponible en accessoire optionnel. Vérifier la description du modèle spécifique.
Pièces de rechange disponibles ?
Pièces de rechange originales disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Combien d'espace est nécessaire en atelier pour la série BF/FM ?
Les fraiseuses BF et FM sont des machines d'atelier fixes — non portables. Il faut prévoir l'espace pour les courses des axes X et Y, plus au moins 60 cm libres de chaque côté pour travailler en toute sécurité. Contacter Krollit pour les dimensions complètes du modèle spécifique.
