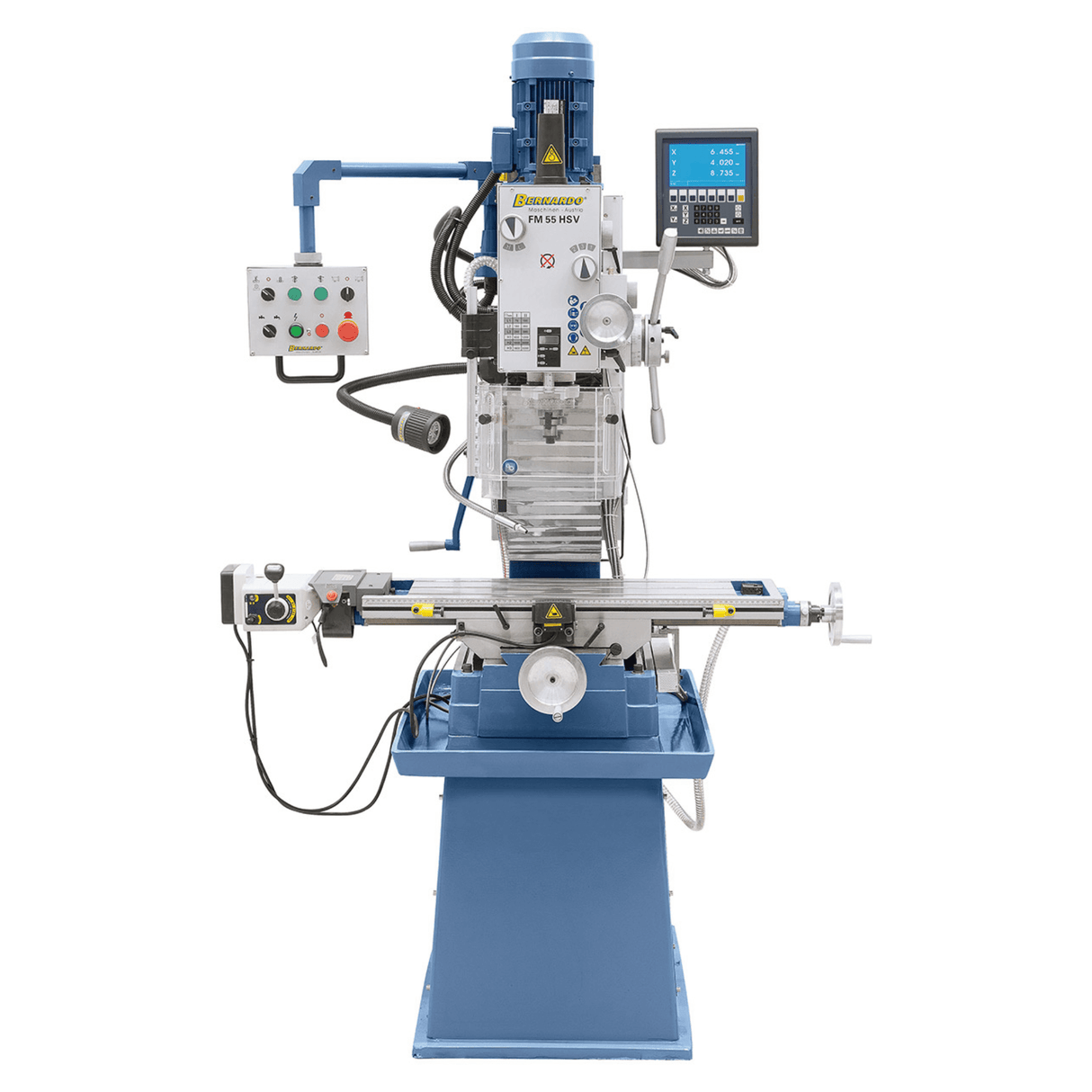

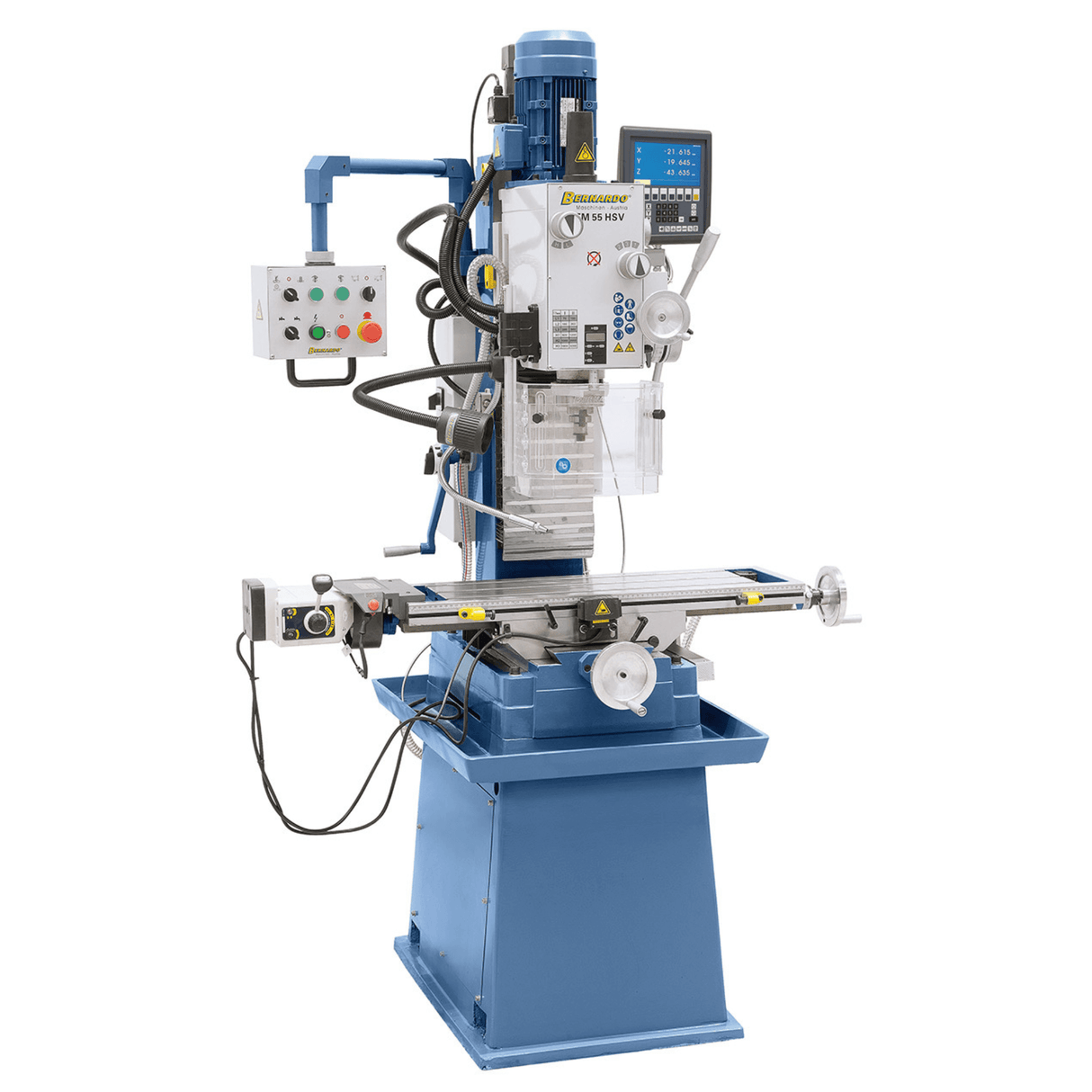

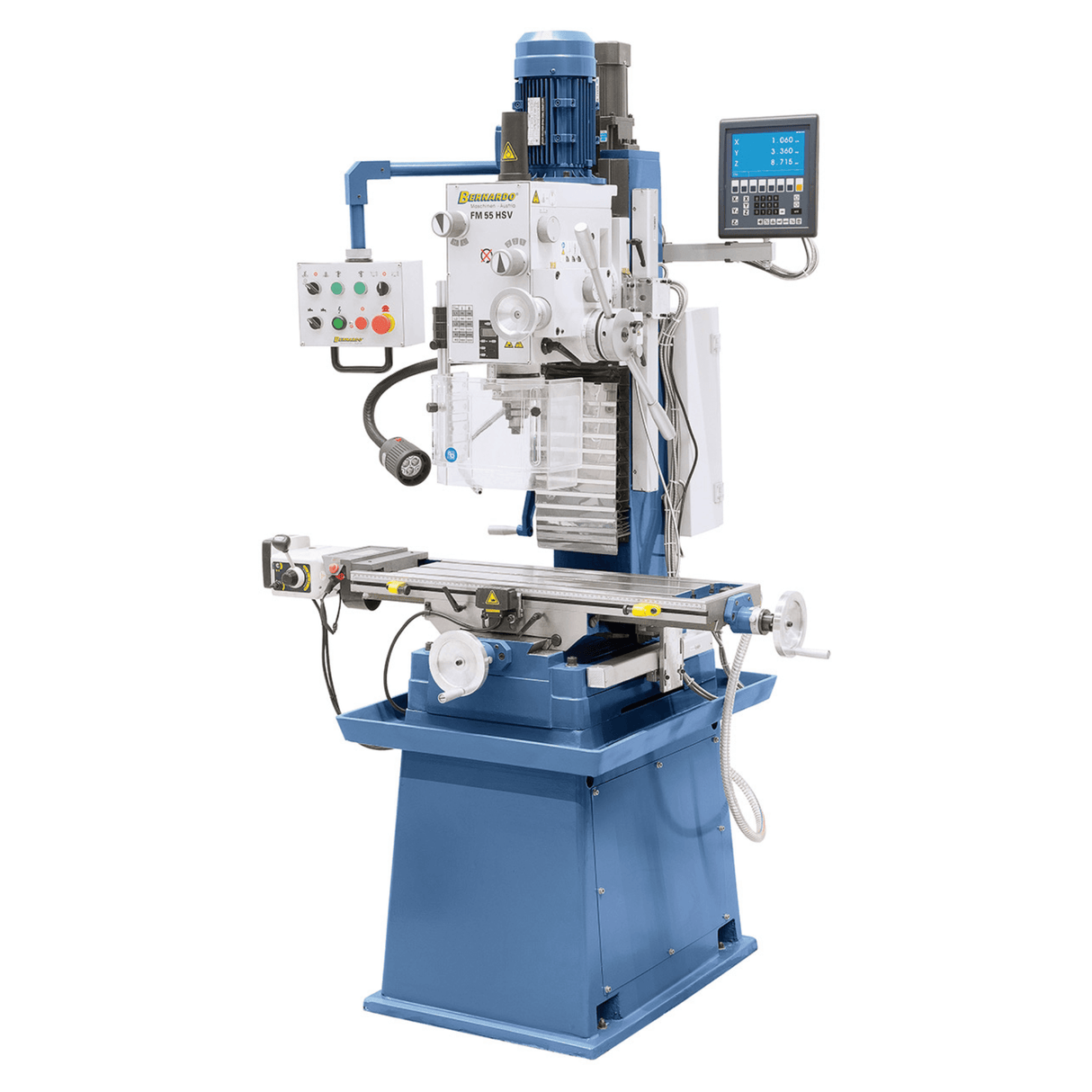

Bernardo Perceuse-fraiseuse FM 55 HSV – Puissance et précision pour l’usinage professionnel
La perceuse-fraiseuse Bernardo FM 55 HSV est une machine robuste et polyvalente, conçue pour les perçages, fraisages et taraudages de haute précision. Dotée d'un moteur à 2 vitesses avec 12 gammes (75–3200 tr/min), elle garantit une grande flexibilité d'utilisation et une excellente transmission de la puissance.
Grâce aux avances automatiques de la broche (3 avances sélectionnables) et à l'avance automatique de la table avec rapides sur l'axe X, elle est adaptée aux travaux intensifs. La tête inclinable de -60° à +60°, la table croisée de 800 x 240 mm et la solide structure en fonte avec base anti-vibration assurent stabilité et précision même sous charge.
Inclus de série : afficheur numérique 3 axes ES-12 V, pompe de réfrigération, dispositif de taraudage, protection réglable, éclairage LED et moteur de levage de tête. Une machine complète pour les ateliers et laboratoires mécaniques exigeant des performances élevées.
Spécifications principales
Perçage jusqu'à Ø 32 mm dans l'acier et fraisage max. 80 mm

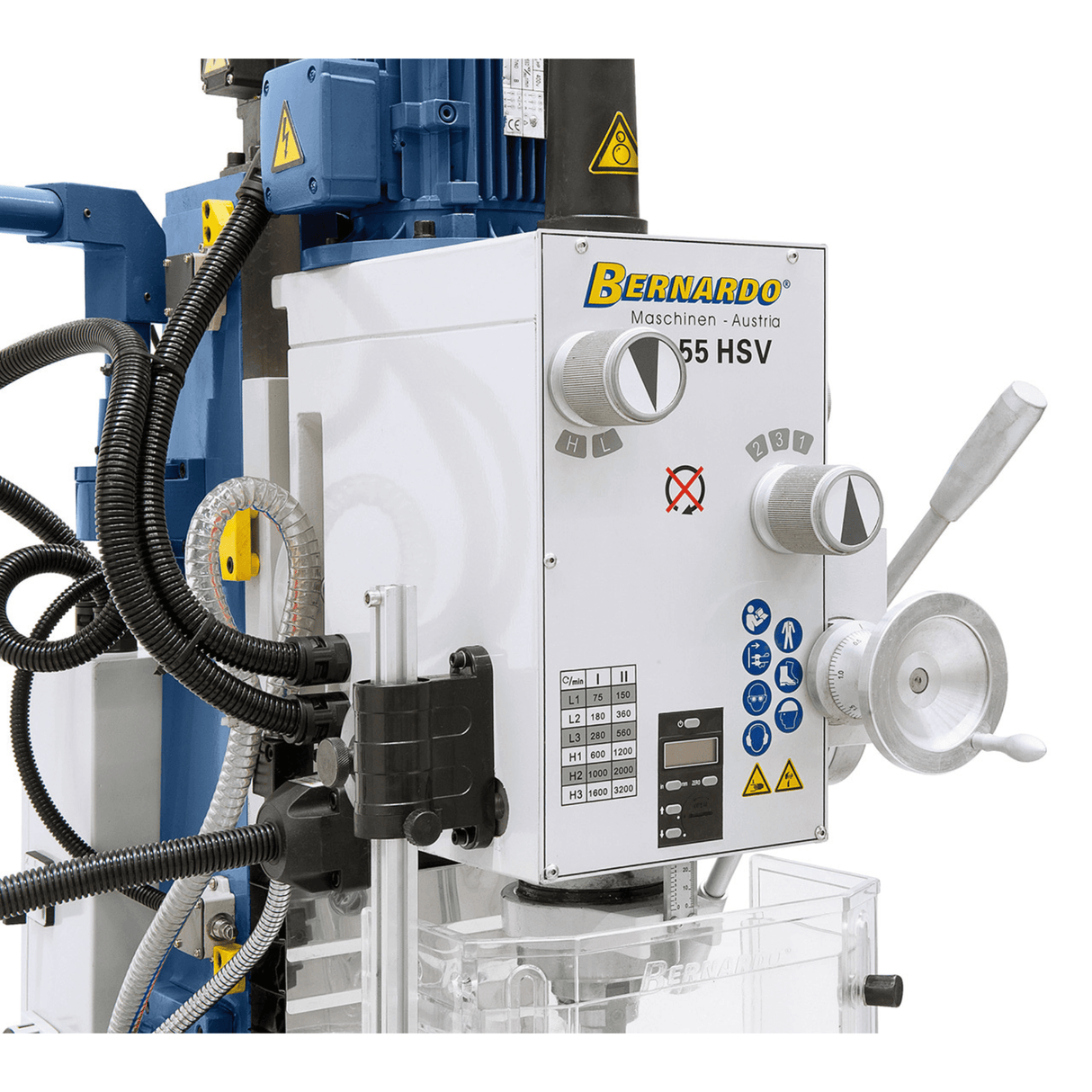

Moteur à 2 vitesses avec 12 gammes de rotation (75–3200 tr/min)
Avance automatique de la broche (0,10 / 0,18 / 0,26 mm/tour)
Avance automatique axe X avec rapides inclus

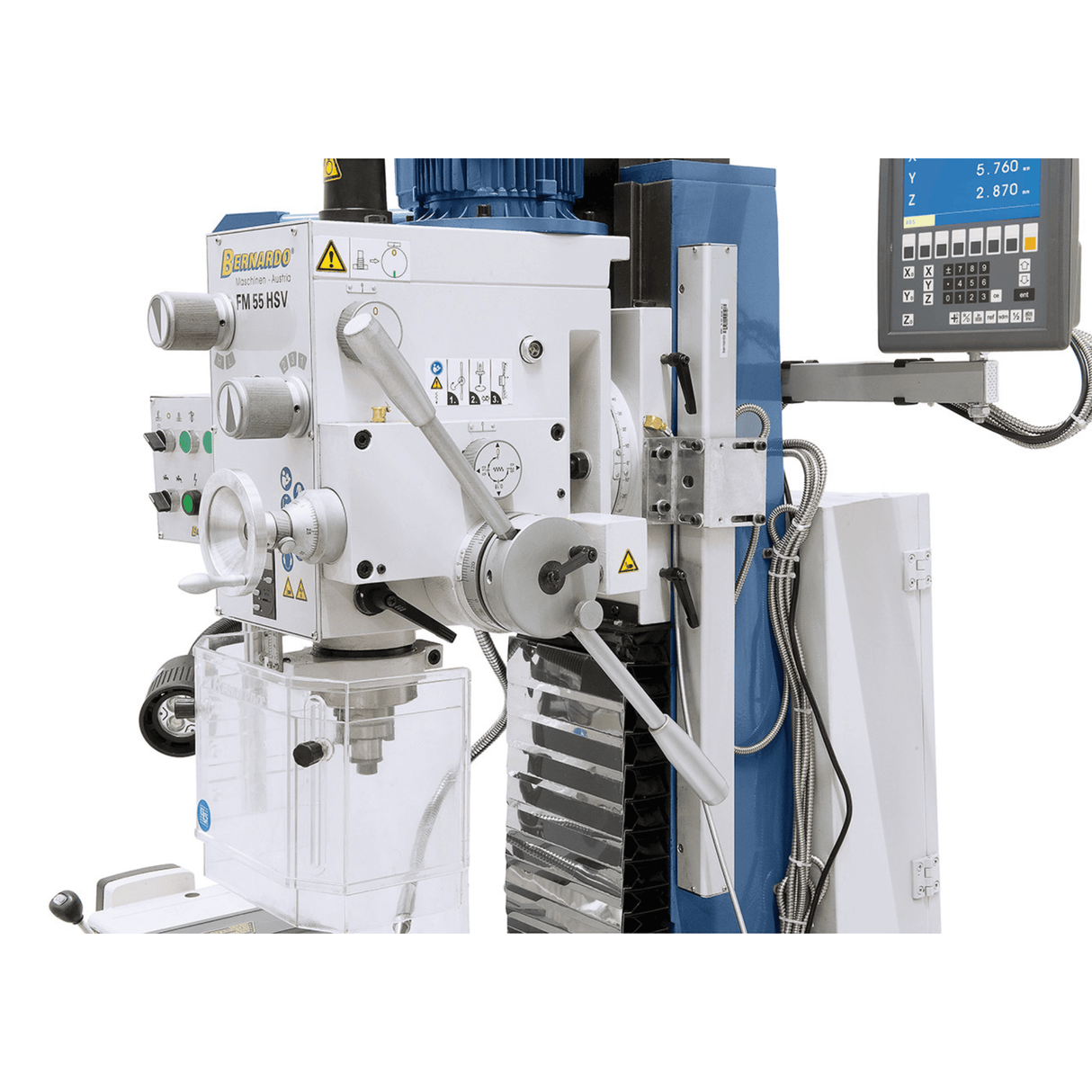

Tête inclinable de -60° à +60° pour les fraisages angulaires

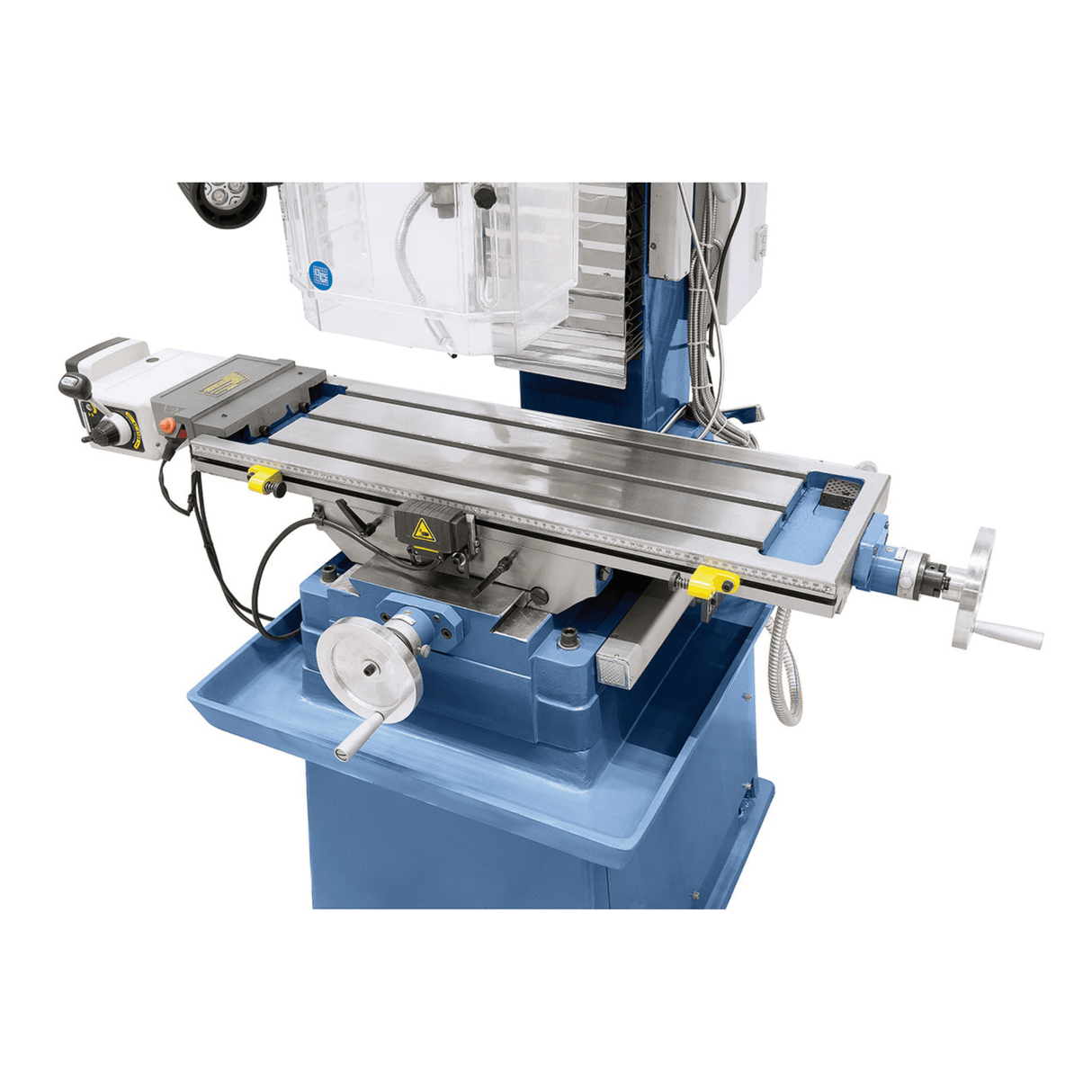

Table croisée 800 x 240 mm avec courses 420 x 200 mm

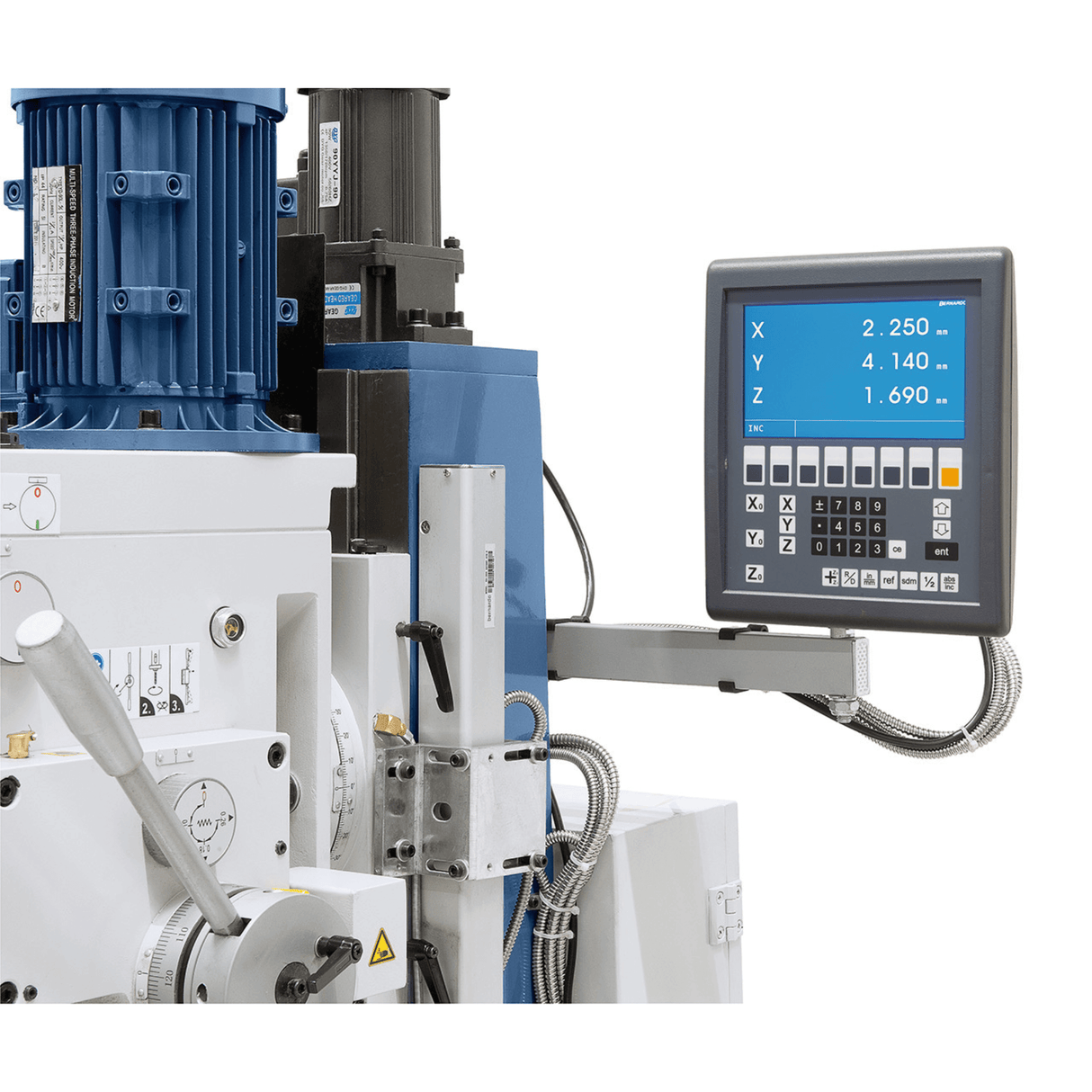

Afficheur numérique 3 axes ES-12 V inclus de série

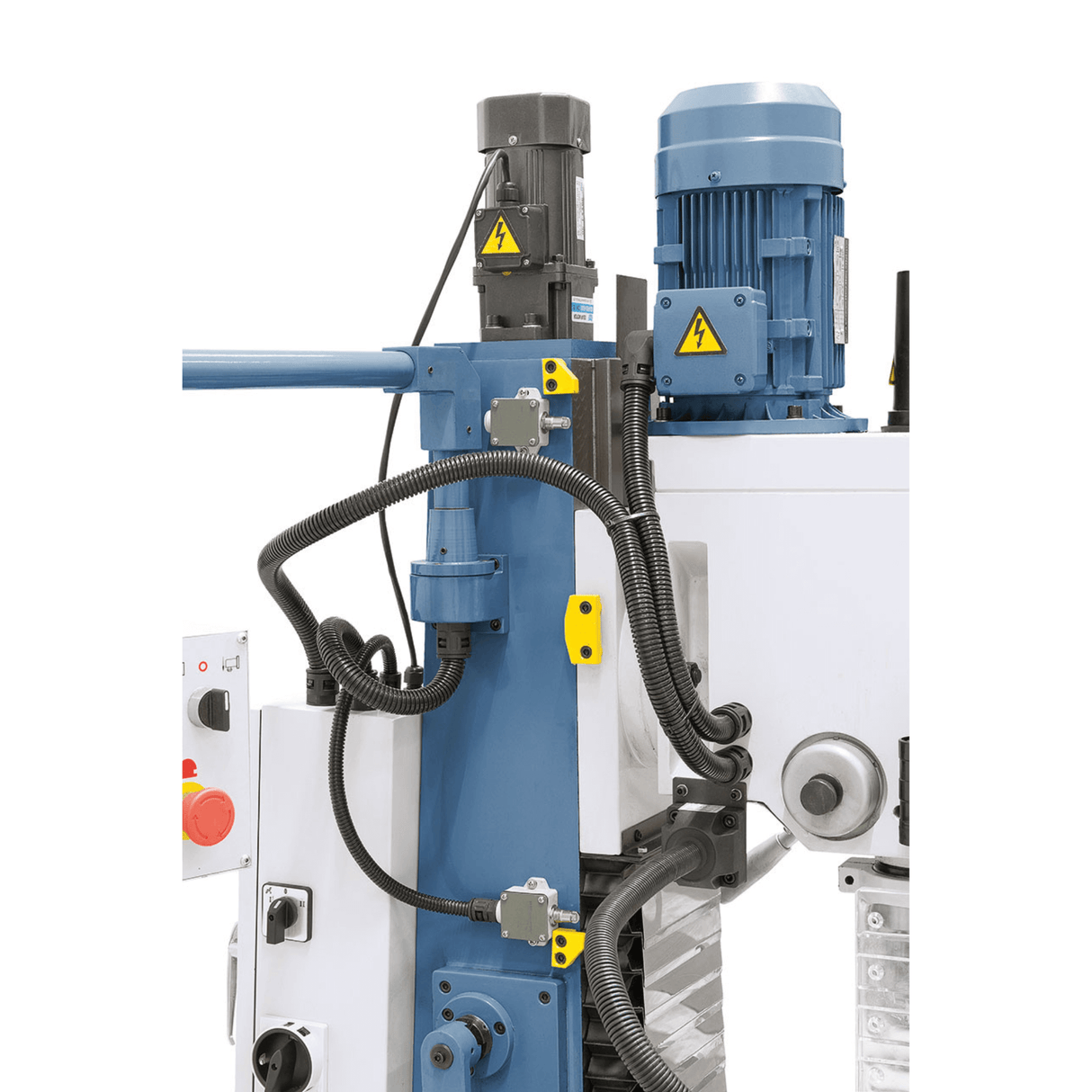

Moteur de levage de tête 90 W pour des réglages rapides
Structure en fonte lourde avec base anti-vibration et rainure de réfrigération
Pompe de réfrigération, lumière LED et protection réglable incluses

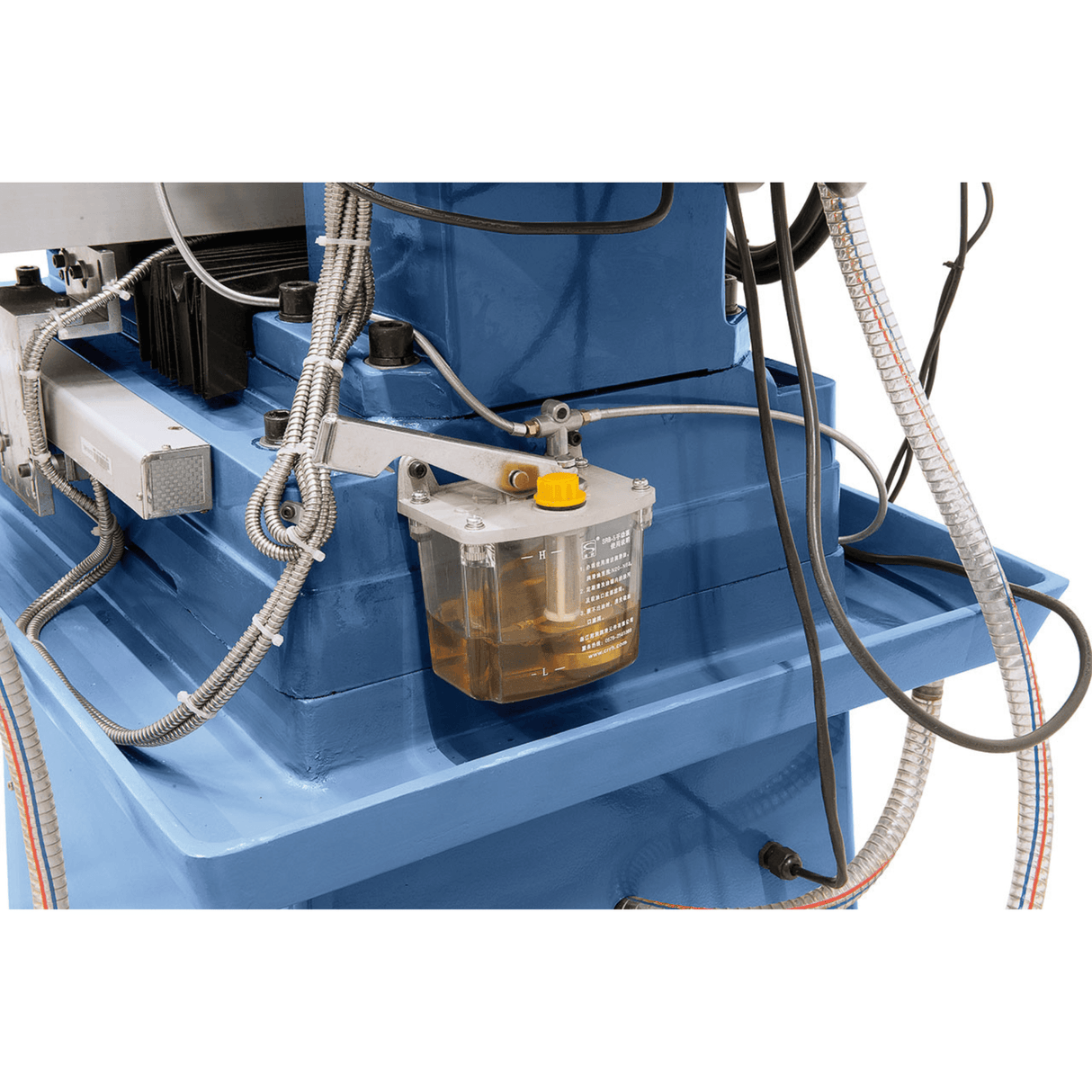

Lubrification centralisée manuelle pour tous les guides
Tableau technique :
| Spécification |
Valeur |
| Capacité de perçage acier |
32 mm |
| Capacité de perçage fonte |
40 mm |
| Capacité de fraisage max. |
80 mm |
| Distance broche–colonne |
220 mm |
| Vitesse broche (12 étapes) |
75 – 3200 tr/min |
| Logement broche |
MT 4 |
| Course de broche |
120 mm |
| Avances de broche |
0,10 / 0,18 / 0,26 mm/tour |
| Dimensions de la table |
800 x 240 mm |
| Courses de la table (X / Y) |
420 / 200 mm |
| Inclinaison de la tête |
-60° à +60° |
| Distance broche–table |
95 – 485 mm |
| Réglage hauteur de la tête |
390 mm |
| Dimension rainures en T |
14 mm |
| Moteur de levage de tête |
90 W |
| Puissance moteur S1 100% |
1,1 / 1,5 kW (400 V) |
| Puissance moteur S6 40% |
1,5 / 2,2 kW (400 V) |
| Dimensions machine (L x P x H) |
1270 x 960 x 2120 mm |
| Poids |
env. 447 kg |
Contenu de la livraison :
Afficheur numérique 3 axes ES-12 V avec écran LCD
Mandrin auto-serrant 3–16 mm / B16
Arbre de mandrin MK 4 / B16
Tige de traction M16
Douille Morse MT 4/3
Porte-fraise à queue MT 4/27 mm
Avance automatique de la broche
Protection réglable en hauteur
Moteur de levage de la tête
Lubrification centralisée manuelle
Avance automatique axe X AL 450 D
Lampe de travail LED
Indicateur numérique de course de broche
Dispositif de taraudage
Couverture en acier
Pompe de réfrigération
Règle longitudinale
Bâti en fonte avec rainure de réfrigération
Jeu d'outils![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Logistique
Expédition Bernardo : 5–9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition sous 3–5 jours ouvrables. Service clientèle en italien disponible.
Questions fréquentes
Quelle est la différence entre les séries KF et BF/FM dans la gamme Bernardo ?
La série KF (KF 16, KF 20, KF 25, KF 28) est la gamme compacte : tables plus petites, fixations MT2/MT3, adaptée aux ateliers avec peu d'espace et aux travaux de petite à moyenne taille. Les séries BF (BF 25, BF 30, BF 35, BF 40, BF 45) et FM (FM 40, FM 45, FM 50, FM 55) sont les versions professionnelles : tables plus grandes, fixations MT3/MT4, moteurs plus puissants, courses plus importantes — pour des pièces de taille moyenne en production continue. La série FM a une tête inclinable à 360° que la série KF n'a pas.
Que signifient les suffixes "Vario" et "HSV" ?
Vario : vitesse de broche réglable en continu sans changer de courroie. HSV : tête de broche avec inclinaison de -90° à +90° (Head Swivel Variable). BDC : afficheur numérique de position 3 axes intégré (Digital Readout). La combinaison HSV + Vario est la configuration la plus flexible pour les ateliers qui travaillent sur des matériaux et des géométries différents.
Le DRO 3 axes est-il inclus de série ou est-ce une option ?
Cela dépend du modèle. Les modèles avec les sigles "BDC", "DT 40", "ES-12V" ou "avec affichage 3 axes" dans le nom incluent l'afficheur numérique de série. Les modèles sans cette sigle ne l'incluent pas — il est disponible en option. Veuillez vérifier la description du modèle spécifique.
Pièces de rechange disponibles ?
Pièces de rechange d'origine disponibles avec expédition sous 3–5 jours ouvrables. Service clientèle en italien disponible.
Quel espace est nécessaire en atelier pour la série BF/FM ?
Les fraiseuses BF et FM sont des machines d'atelier fixes — non portables. Il faut prévoir l'espace pour les courses des axes X et Y, plus au moins 60 cm libres de chaque côté pour travailler en toute sécurité. Contactez Krollit pour les dimensions complètes du modèle spécifique.
