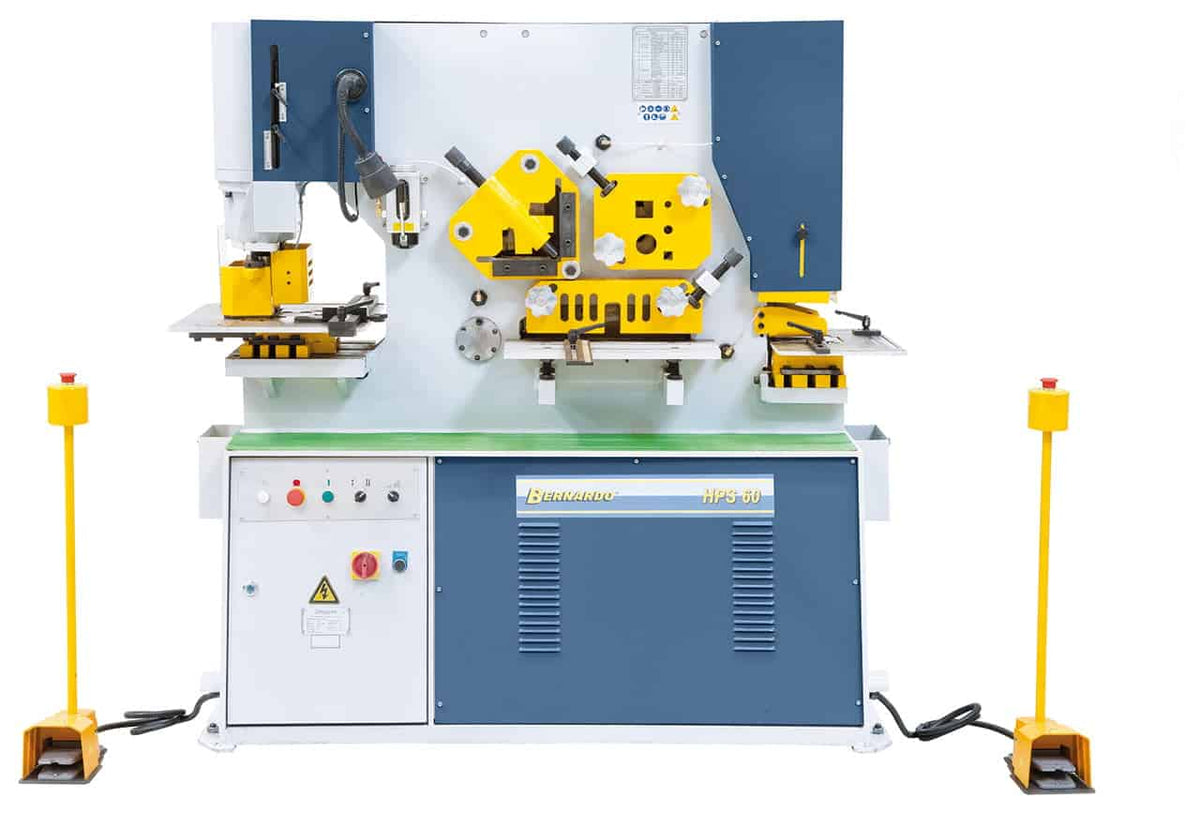

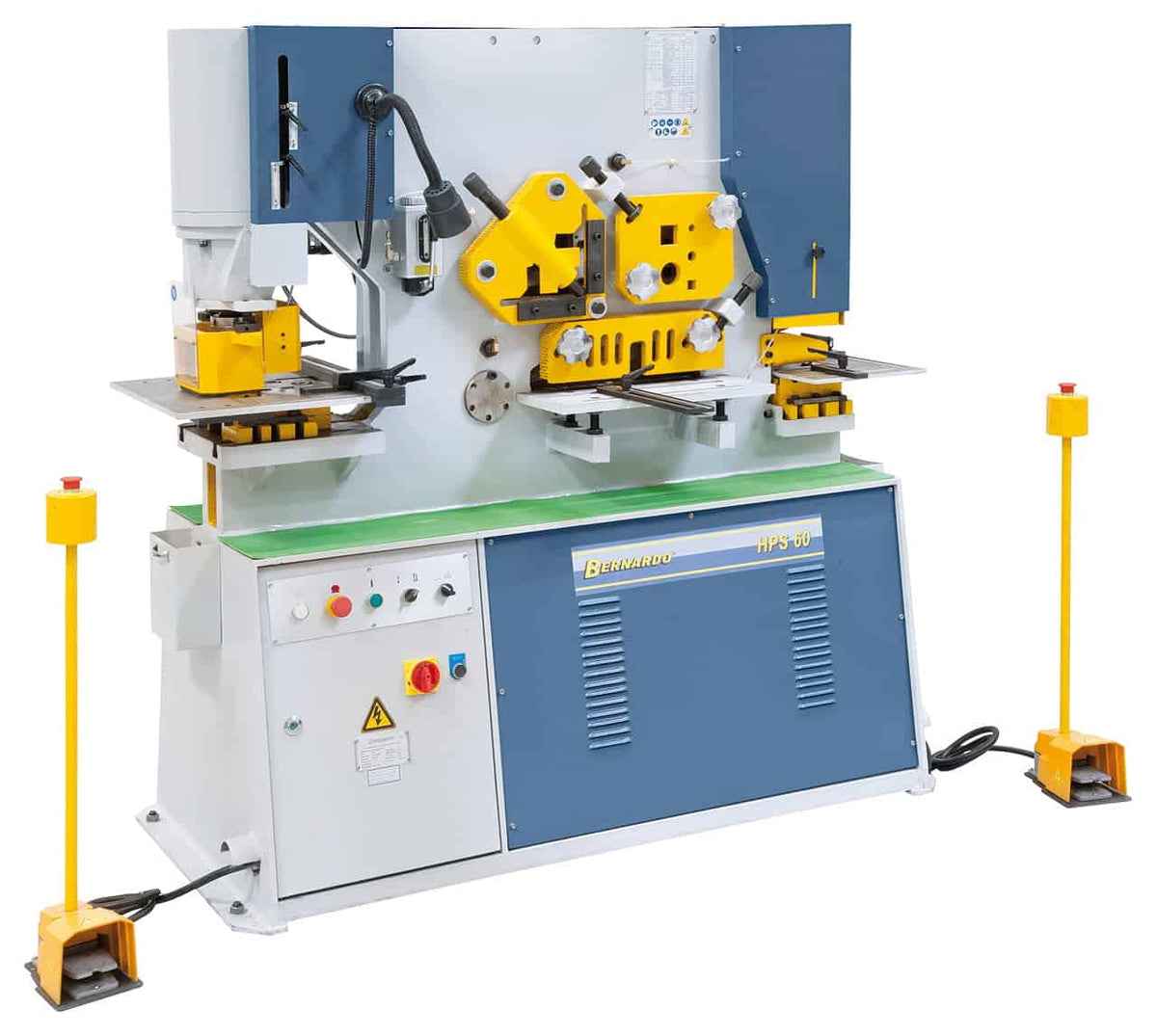

La cisaille hydraulique pour profilés Bernardo HPS 60 offre une force de poinçonnage de 60 tonnes, une capacité de perçage de Ø 25 mm sur 16 mm d'épaisseur (extensible à Ø 50 mm avec accessoires), la coupe de plats en acier jusqu'à 16 × 330 mm, de profilés angulaires 125 × 125 × 12 mm à 90°, de barres rondes Ø 45 mm et carrées 40 × 40 mm, un moteur de 4 kW, 8 coups/min. Station d'entaillage intégrée jusqu'à 16 mm. Poids 1 600 kg. Fabriquée en Autriche, distribuée en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Force de poinçonnage : 60 tonnes
-
Perçage standard : Ø 25 mm sur épaisseur 16 mm
-

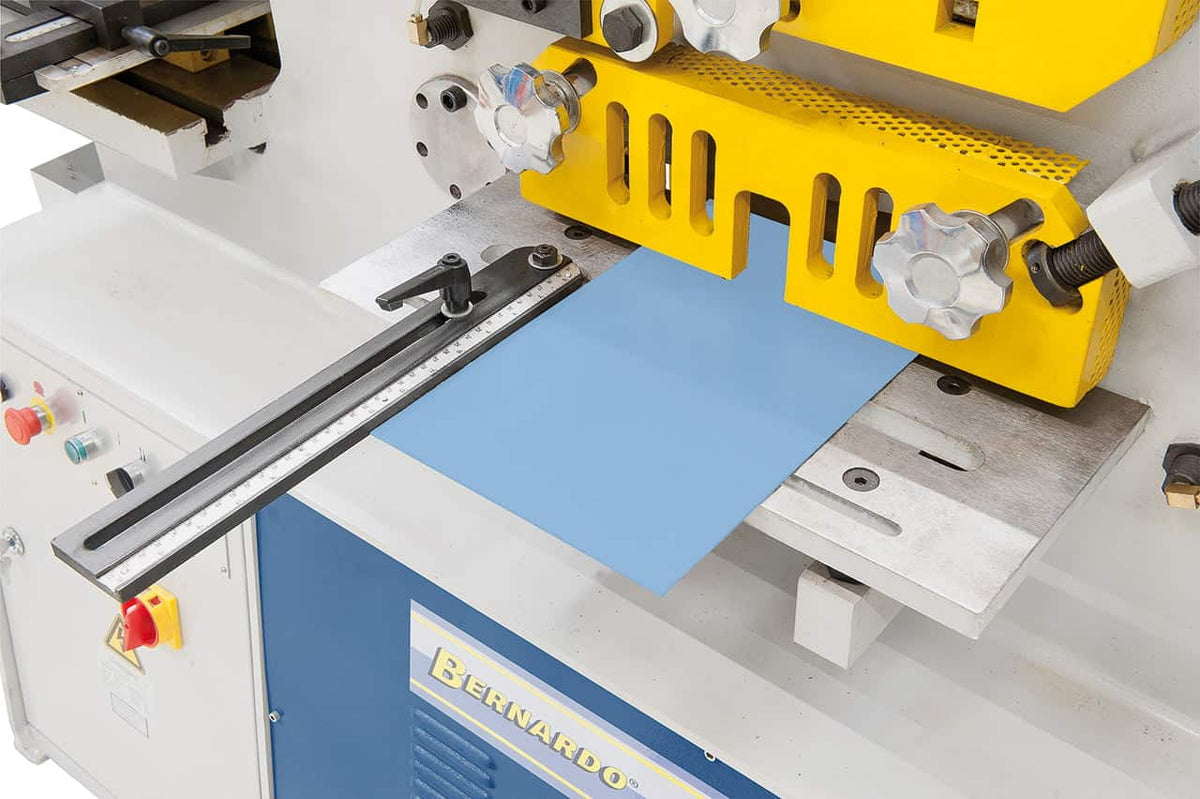

Coupe de plats en acier : 16 × 330 mm
-

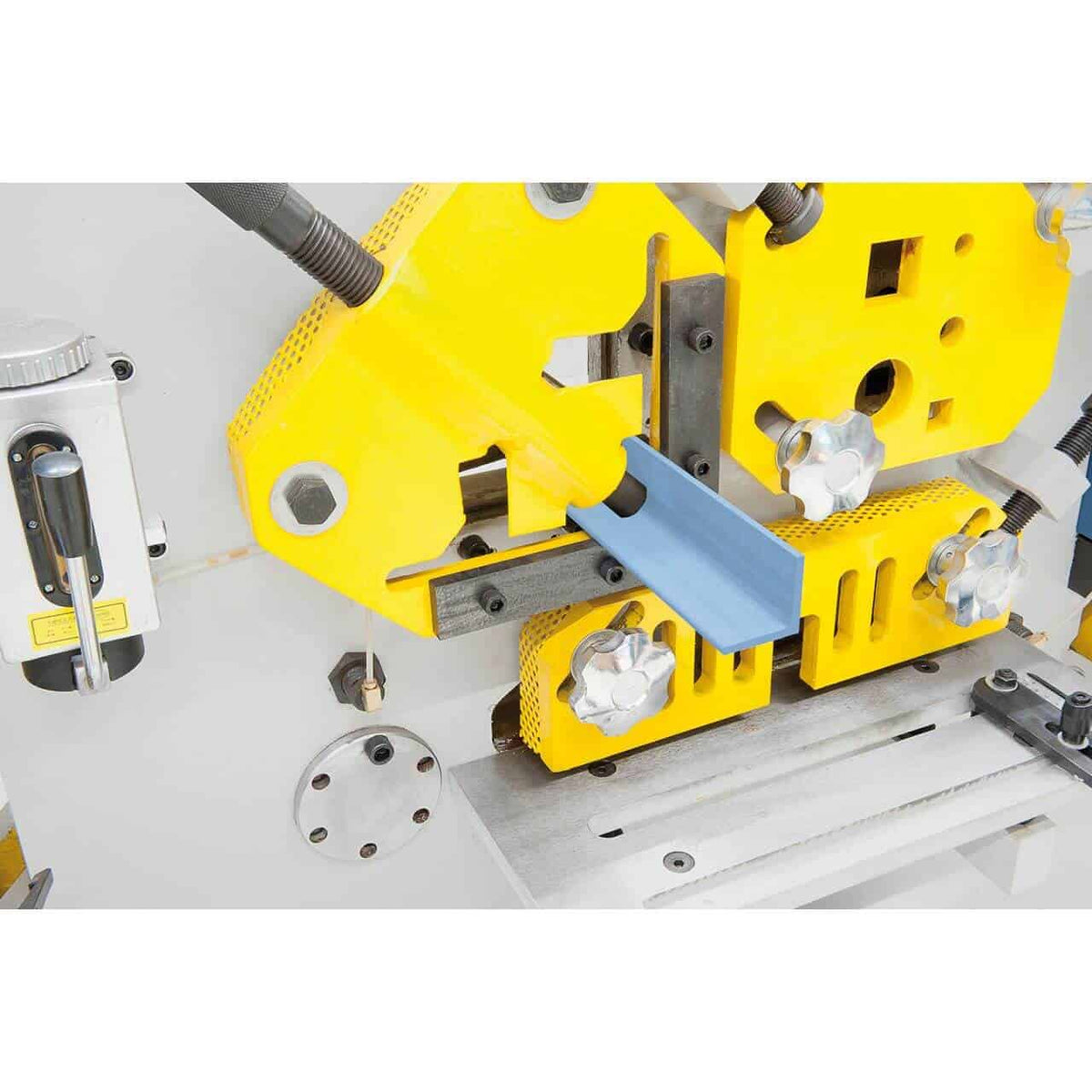

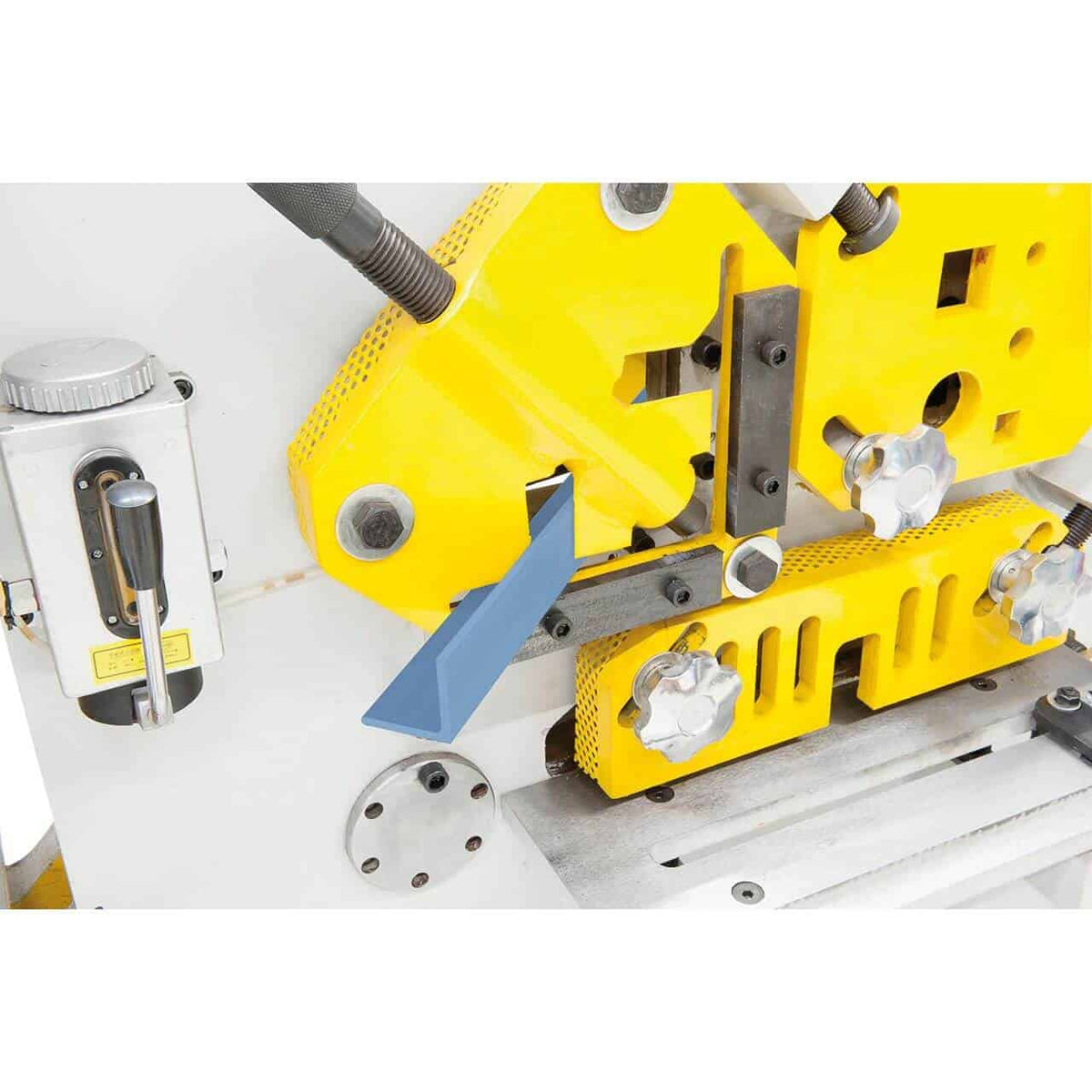

Coupe de profilés angulaires (90°) : 125 × 125 × 12 mm
-

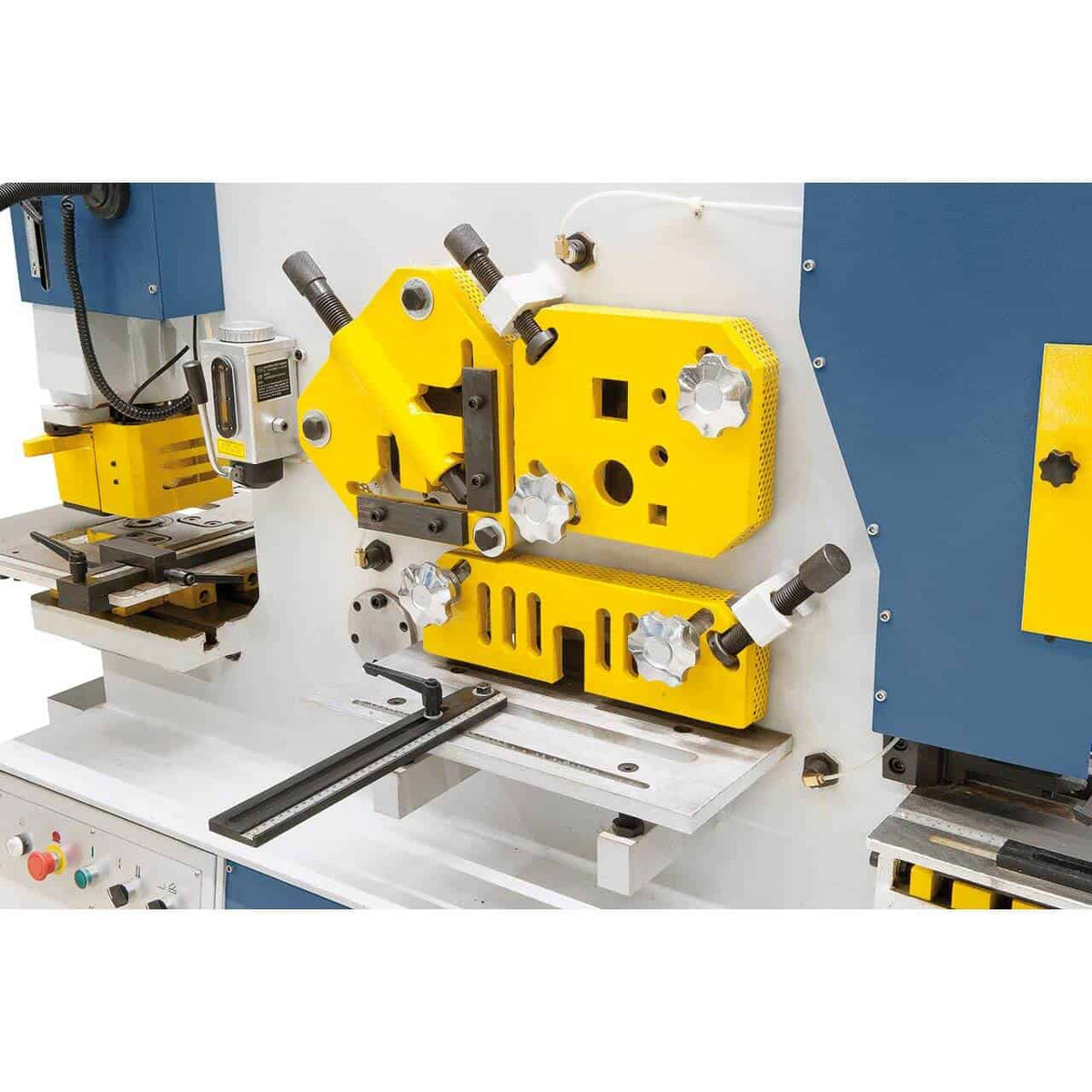

Postes de travail : Perçage, coupe de plats, coupe de profilés, coupe de barres, entaillage
-
Moteur : 4 kW – 400V triphasé
-
Poids : 1 600 kg
Qui utilise la HPS 60 et pourquoi
La Bernardo HPS 60 est la cisaille hydraulique multifonction pour profilés de la gamme professionnelle d'entrée de gamme Bernardo HPS (Hydraulic Profile Shears). Elle concentre en une seule machine cinq postes de travail : poinçonnage, coupe de plats, coupe de profilés angulaires, coupe de barres rondes et carrées, et entaillage rectangulaire/triangulaire. La force de poinçonnage de 60 tonnes est dimensionnée pour des trous standard jusqu'à Ø 25 mm sur 16 mm d'épaisseur, extensibles jusqu'à Ø 50 mm avec des accessoires optionnels. Dans les ateliers des clients Krollit, elle est choisie par les petites et moyennes entreprises de charpenterie métallique, les serruriers d'art, les ateliers de fabrication de portails et de garde-corps, et les entreprises de maintenance qui préfèrent concentrer cinq opérations distinctes dans une machine compacte plutôt que d'acheter cinq équipements séparés.
Sa place dans la gamme Bernardo
Dans la gamme HPS, la HPS 60 occupe le segment d'entrée de gamme : en dessous, la HPS 45 (45 tonnes, 1 000 kg) pour les ateliers ayant des besoins plus modestes, au-dessus, la HPS 90 (90 tonnes, 2 500 kg) pour les applications industrielles lourdes avec une capacité de perçage jusqu'à Ø 30 mm sur 20 mm. Le choix entre HPS 45, 60 et 90 dépend du travail typique en atelier : épaisseurs maximales habituellement percées, dimension maximale des profilés angulaires, fréquence des opérations. La HPS 60 avec 60 tonnes couvre la grande majorité des besoins de la charpenterie légère et moyenne. Toutes les HPS partagent la philosophie multifonction et les cinq postes ; les capacités maximales de chaque poste varient.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec 1 600 kg, elle nécessite des moyens de levage adaptés pour le déchargement (chariot élévateur ou grue). Vérifier l'accès à l'atelier avant la livraison. Lames, poinçons, matrices et accessoires de rechange d'origine Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Assistance client en italien disponible.
Pour qui est la HPS 60
| Profil |
Compatibilité |
Raison |
| Bricoleur passionné |
Non recommandé |
Machine industrielle dimensionnée pour un usage professionnel. Coût, poids (1 600 kg) et alimentation 400V triphasée la rendent inadaptée à un usage amateur. |
| Charpenterie petite/moyenne (jusqu'à 5 employés) |
Recommandé |
Les cinq postes de travail concentrent dans une machine des opérations qui nécessiteraient des équipements séparés. La force de 60 tonnes couvre les opérations de charpenterie standard sur les profilés et les plats jusqu'à 16 mm. |
| Production industrielle lourde |
Adapté |
Pour des épaisseurs supérieures à 16 mm ou des profilés angulaires supérieurs à 125 × 125 × 12, évaluer la HPS 90 avec 90 tonnes. La HPS 60 est dimensionnée pour des opérations quotidiennes standard, pas pour des cycles industriels lourds continus. |
Non recommandé pour : les applications avec une épaisseur de perçage supérieure à 16 mm en mode standard (évaluer la HPS 90) ; les travaux sur des aciers inoxydables ou spéciaux à haute résistance (nécessite un dimensionnement spécifique, contacter Krollit) ; le forgeage à chaud ou les opérations d'emboutissage profond (machine dédiée à la coupe et au poinçonnage à froid).
Capacité de poinçonnage
| Spécification |
Valeur |
| Force de poinçonnage |
60 tonnes |
| Épaisseur max perçable |
16 mm |
| Diamètre standard du trou |
25 mm |
| Diamètre max du trou (avec accessoires optionnels) |
50 mm |
| Course du poinçon |
80 mm |
| Nombre de coups/min (course 20 mm) |
8 cpm |
| Col de cygne |
300 mm |
Capacité de coupe de plats en acier
| Spécification |
Valeur |
| Plats acier max |
16 × 330 mm |
| Longueur des lames pour plats |
410 mm |
Capacité de coupe de profilés angulaires
| Spécification |
Valeur |
| Profilés angulaires 90° |
125 × 125 × 12 mm |
| Profilés angulaires 45° |
50 × 50 × 5 mm |
| Profilés U / I (optionnels) |
126 × 53 × 5,5 mm / 126 × 74 × 5 mm |
| Profilés en T (optionnels) |
125 × 125 × 12 mm / 60 × 60 × 8 mm |

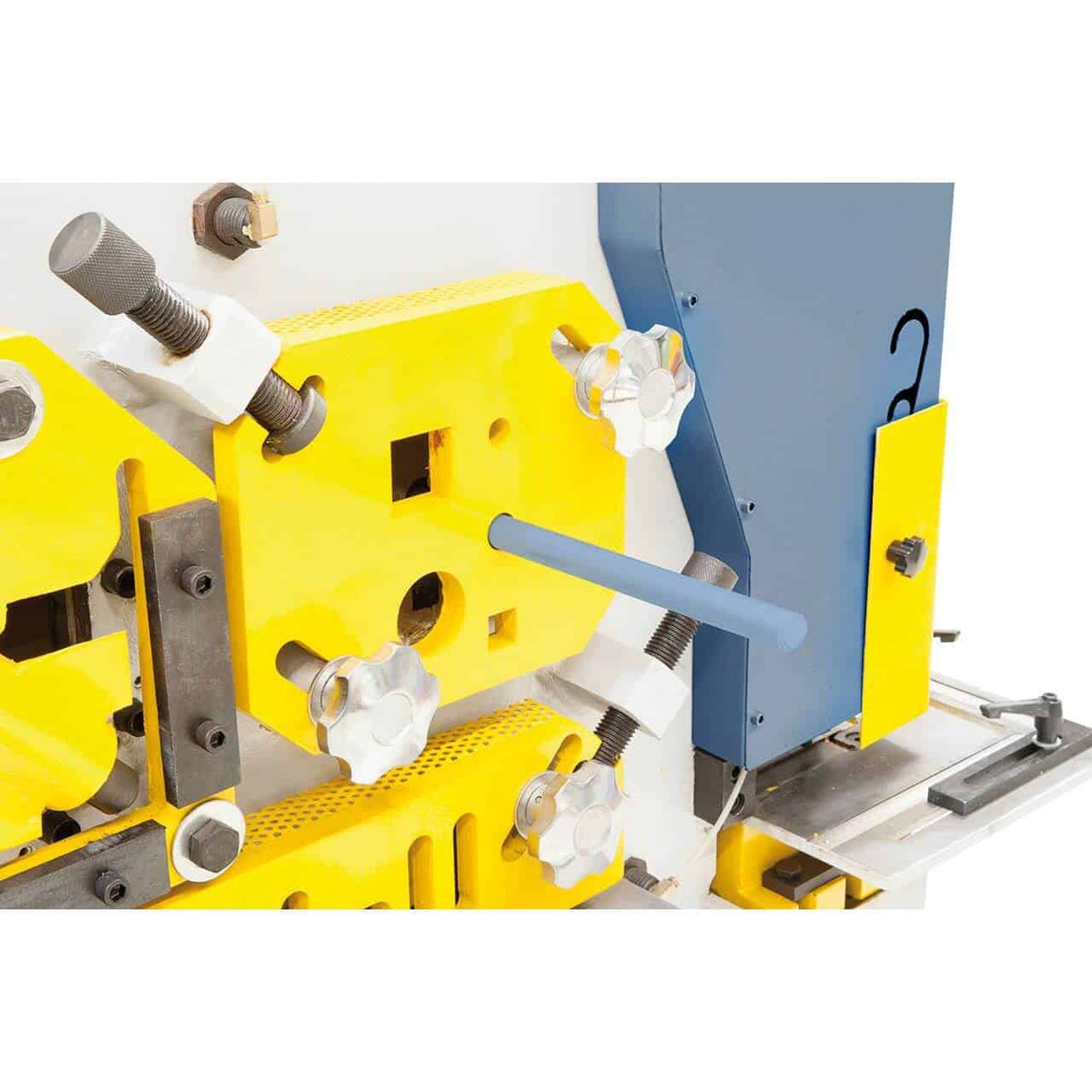

Capacité de coupe de barres
| Spécification |
Valeur |
| Barres rondes |
Ø 45 mm |
| Barres carrées |
40 × 40 mm |
Station d'entaillage
| Spécification |
Valeur |
| Épaisseur max d'entaillage |
16 mm |
| Entaillage rectangulaire |
57 × 100 mm |
| Entaillage triangulaire |
5 × 5 × 7,5 mm |
Moteur et alimentation
| Spécification |
Valeur |
| Puissance moteur |
4 kW |
| Alimentation |
400V – 50Hz – triphasé |
Dimensions et poids
| Spécification |
Valeur |
| Dimensions machine (L × P × H) |
1 640 × 730 × 1 770 mm |
| Poids net |
1 600 kg |
Hauteurs de travail
| Spécification |
Valeur |
| Hauteur de travail poinçonnage |
970 mm |
| Hauteur de travail plats |
930 mm |
| Hauteur de travail barres |
1 185 mm |
| Hauteur de travail entaillage |
910 mm |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Cisaille hydraulique HPS 60 avec cinq postes de travail intégrés
- Manuel d'utilisation et d'entretien
- Kit de sécurité standard intégré
Foire aux questions
Puis-je travailler la tôle avec la HPS 60 ?
La HPS 60 est conçue pour les profilés et les plats en acier de construction, pas pour la tôle fine. Pour la tôle, évaluer les cisailles guillotines dédiées (gamme Bernardo CSM ou similaire).
La coupe de plats de la HPS 60 est optimisée pour des épaisseurs de 5 à 16 mm typiques de la charpenterie métallique. Pour la tôle fine (1-3 mm), la géométrie des lames de la HPS 60 n'est pas adaptée : elle produit une coupe sale avec des bavures. Pour les travaux mixtes tôle + profilés, il est recommandé d'avoir une cisaille guillotine séparée pour les tôles.
Quelle alimentation nécessite-t-elle et quelle est sa consommation ?
La HPS 60 nécessite une alimentation 400V triphasée avec un moteur de 4 kW. Elle nécessite une ligne industrielle dédiée avec une protection magnétothermique adéquate.
La consommation de 4 kW nécessite une installation sur un tableau industriel. Pour les ateliers déjà équipés d'autres machines professionnelles (presses, tours, fraiseuses), la HPS 60 s'ajoute sans problème à la ligne existante. Pour les ateliers avec seulement une alimentation monophasée ou triphasée domestique, la HPS 60 ne peut pas être installée : il faut un compteur commercial/industriel.
Puis-je faire des trous supérieurs à Ø 25 mm ?
Oui, avec des accessoires optionnels (matrice et poinçon dédiés), la capacité monte jusqu'à Ø 50 mm. La capacité nominale standard est de Ø 25 mm sur 16 mm d'épaisseur.
L'augmentation du diamètre du trou réduit proportionnellement l'épaisseur maximale usinable : pour des trous de Ø 30-40 mm, l'épaisseur maximale est réduite à 12-14 mm ; pour des trous de Ø 50 mm, elle descend typiquement à 8-10 mm d'épaisseur maximale. Poinçons et matrices de rechange d'origine Bernardo disponibles en stock avec expédition en 3-5 jours ouvrables.
Quel espace de travail nécessite-t-elle en atelier ?
Les dimensions de la machine sont 1 640 × 730 × 1 770 mm. La surface de travail minimale recommandée pour les opérations standard est de 4 × 3 m, en tenant compte de l'espace pour manipuler des profilés longs pendant la coupe.
Les 1 640 mm de largeur de la machine doivent être complétés par l'espace pour gérer les pièces en cours d'usinage : pour des profilés de 6 mètres de long (fourniture standard), il faut un espace d'entrée d'au moins 7 mètres. Les hauteurs de travail varient selon les postes (910-1 185 mm), toutes ergonomiques pour les opérateurs debout.
Combien d'opérations par minute puis-je effectuer ?
8 coups/min avec une course de piston de 20 mm. La capacité réelle dépend du temps de positionnement de la pièce : dans les opérations répétitives sur des pièces pré-marquées, on atteint 4 à 6 opérations effectives par minute.
La vitesse de 8 coups/min est dimensionnée pour une utilisation intensive continue sans surchauffe du système hydraulique. Pour les opérations nécessitant des cycles plus rapides (production en série avec positionneurs automatiques), évaluer les cisailles hydrauliques avec servocommandes et positionnement CNC, généralement dans une gamme de prix supérieure.
