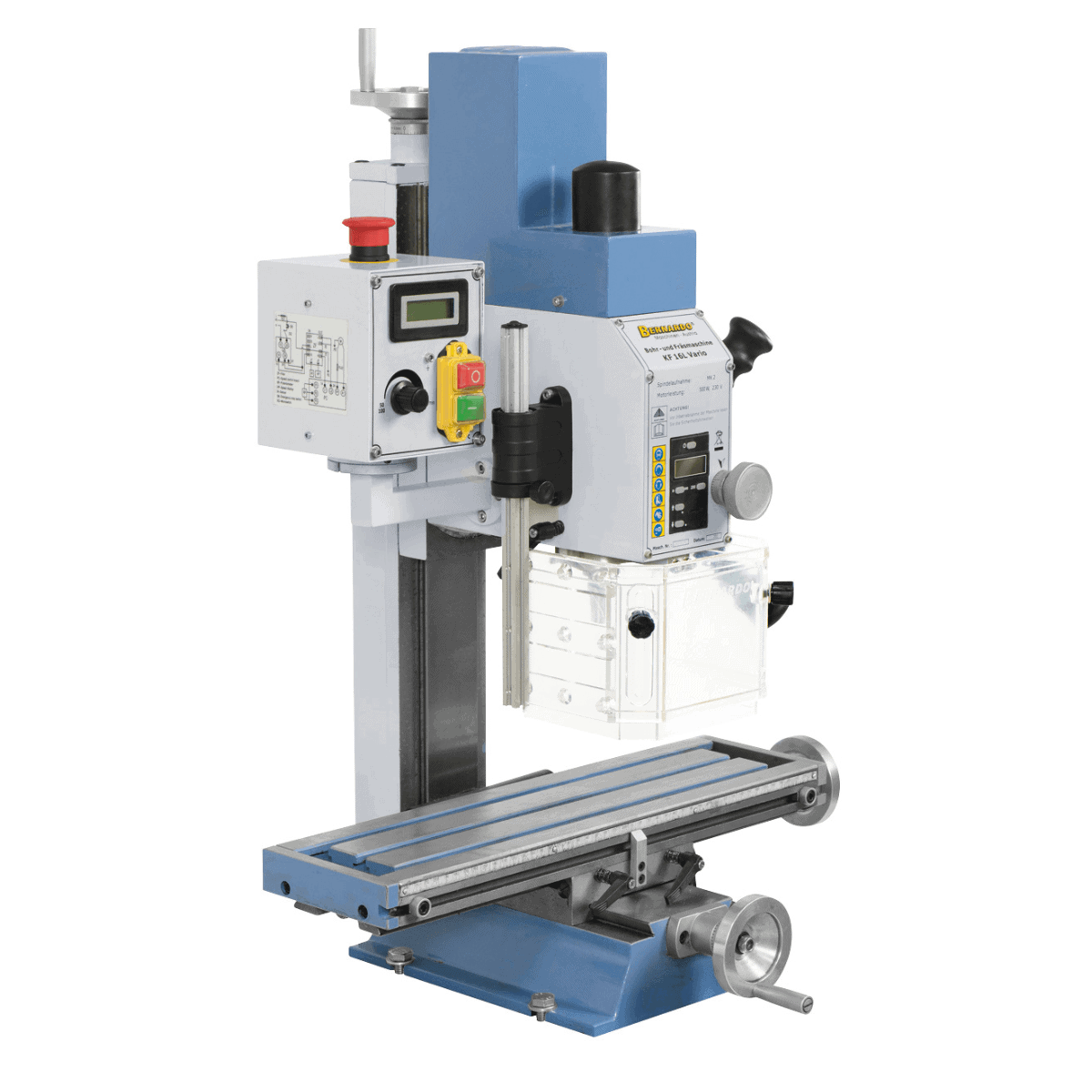

Perceuse-fraiseuse Bernardo KF 16 L Vario
La perceuse-fraiseuse Bernardo KF 16 L Vario est une machine polyvalente et compacte, conçue pour les petits ateliers et laboratoires nécessitant de la précision dans un espace réduit. Grâce à son moteur à courant continu, elle offre un couple optimal même à bas régime, tandis que la régulation continue de la vitesse (50–2250 tr/min) permet de s'adapter facilement au matériau et à l'application.
La table croisée de 500 x 140 mm, avec des courses de 365 x 140 mm, assure des usinages précis. La tête inclinable à ±90° permet des chanfreins, des fraisages angulaires et des perçages obliques, tandis que les engrenages rectifiés garantissent un glissement fluide.
Équipée d'un indicateur numérique de vitesse et de course de broche, d'une protection réglable et d'un filtre EMC conforme CE, la KF 16 L Vario est le choix idéal pour ceux qui recherchent compacité, fiabilité et polyvalence.
Spécifications principales
Capacité de perçage dans l'acier jusqu'à Ø 16 mm
Capacité de fraisage frontal max. 50 mm et de fraisage en bout max. 20 mm
Vitesse réglable en continu (50–2250 tr/min) avec boîte à 2 vitesses
Moteur DC avec couple optimal à bas régime
Tête inclinable à ±90° pour usinages angulaires et chanfreins
Table croisée 500 x 140 mm avec courses 365 x 140 mm
Course de broche 50 mm avec avance fine par volant
Guides à queue d'aronde sur X, Y et Z réglables avec tasseaux
Engrenages polis pour un fonctionnement régulier et silencieux
Protection réglable en hauteur et filtre EMC conforme CE
Structure en fonte grise réduisant les vibrations
Poids contenu (65 kg) et dimensions compactes
Tableau technique :
| Spécification |
Valeur |
| Capacité de perçage acier |
16 mm |
| Capacité de fraisage frontal |
50 mm |
| Capacité de fraisage en bout |
20 mm |
| Distance broche–colonne |
170 mm |
| Distance broche–table |
275 mm |
| Course de broche |
50 mm |
| Vitesse de broche (continue) |
50 – 1125 / 100 – 2250 tr/min |
| Cône de broche |
MT 2 |
| Dimensions de la table |
500 x 140 mm |
| Courses de la table (X / Y) |
365 / 140 mm |
| Inclinaison de la tête |
-90° à +90° |
| Réglage de la hauteur de la tête |
200 mm |
| Dimensions des rainures en T |
10 mm |
| Puissance moteur S1 100% |
0,50 kW / 230 V |
| Puissance moteur S6 40% |
0,80 kW / 230 V |
| Dimensions machine (L x P x H)* |
610 x 500 x 820 mm |
| Poids |
env. 65 kg |
| * sans bâti |
|
Contenu de la livraison :
Tige de traction M10
Indicateur numérique de course de broche
Indicateur numérique de vitesse
Arbre de broche MT 2 / B16
Filtre CEM conforme CE
Protection réglable en hauteur
Jeu d'outils
Logistique
Expédition Bernardo : 5–9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3–5 jours ouvrables. Service client en italien disponible.
Foire aux questions
Quelle est la différence entre une perceuse à colonne et une perceuse-fraiseuse ?
La perceuse à colonne n'a qu'un mouvement vertical de la broche et une table rotative — elle convient exclusivement au perçage. La perceuse-fraiseuse (série KF) ajoute des guides à queue d'aronde sur les axes X et Y qui permettent de déplacer la pièce dans deux directions pendant l'usinage : cela permet le fraisage frontal, le surfaçage, l'alésage et plusieurs perçages sans repositionner la pièce. La rigidité en fonte grise de la série KF est fondamentale pour absorber les forces latérales du fraisage, qu'une perceuse à colonne standard ne supporterait pas.
Quelles fraises utiliser avec le cône MT3 / MT4 ?
Le cône Morse MT3 ou MT4 de la série KF accepte : les fraises à queue conique (avec réduction directe dans la broche), les porte-fraises à queue conique, les pinces ER32/ER40 pour fraises à queue cylindrique. Avec la réduction MT3→B16, on monte le mandrin auto-serrant pour pointes standard. Pour le fraisage frontal, on utilise des têtes de fraisage avec l'attachement conique correspondant. Toujours vérifier la vitesse périphérique maximale autorisée pour chaque outil avant utilisation.
Le système Vario-drive fonctionne-t-il sans arrêter la machine ?
Oui. Le système Vario-drive régule la vitesse en continu via un variateur mécanique sans arrêter la machine ni déplacer les courroies — il suffit de tourner la molette pendant le fonctionnement. Pour passer du perçage lent sur acier dur au fraisage rapide sur aluminium, il suffit de 3 secondes au lieu de 2–3 minutes d'arrêt machine avec le changement de courroies traditionnel.
Pièces de rechange et assistance disponibles ?
Pièces de rechange d'origine Bernardo disponibles avec expédition en 3–5 jours ouvrables. Service client en italien disponible.
Quel espace est nécessaire en laboratoire ?
Les fraiseuses de la série KF ont un encombrement réduit par rapport aux fraiseuses d'atelier BFM/WFM. Prévoir un espace libre égal à la course longitudinale des deux côtés de la table, plus 60 cm pour travailler en toute sécurité. Contacter Krollit pour les dimensions complètes du modèle spécifique.
