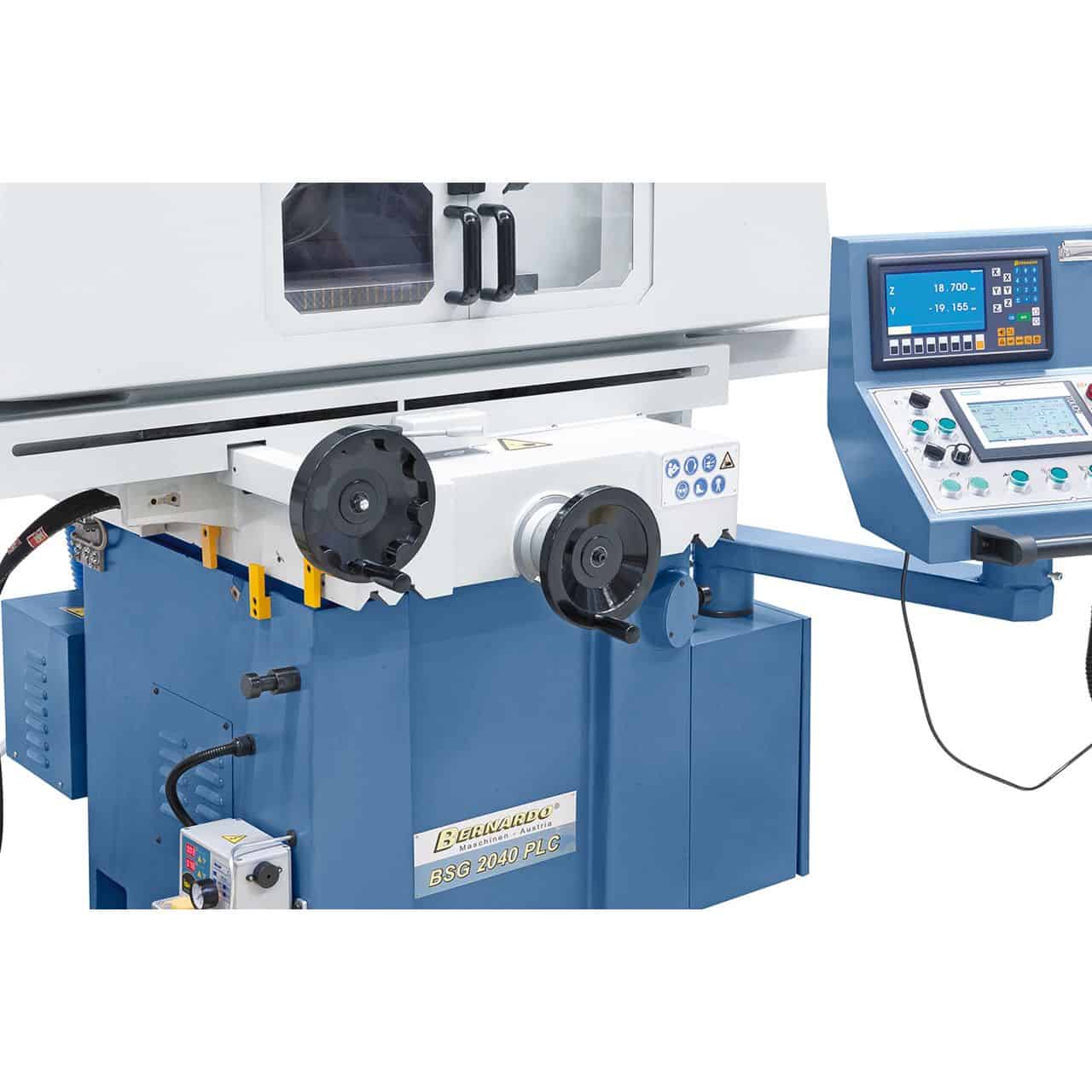

Bernardo rectifieuse plane BSG 2040 PLC

Bernardo Rectifieuse plane BSG 2040 PLC

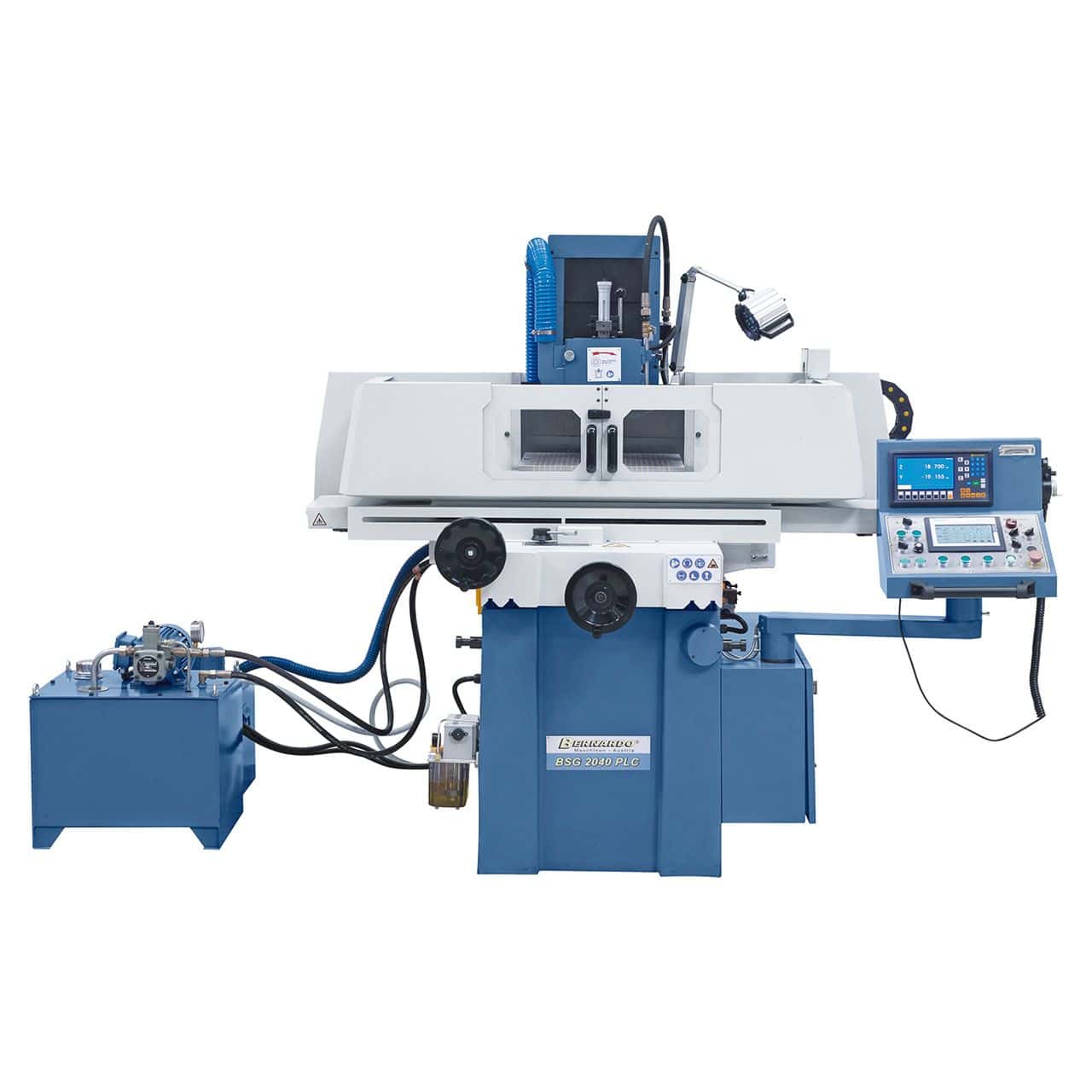

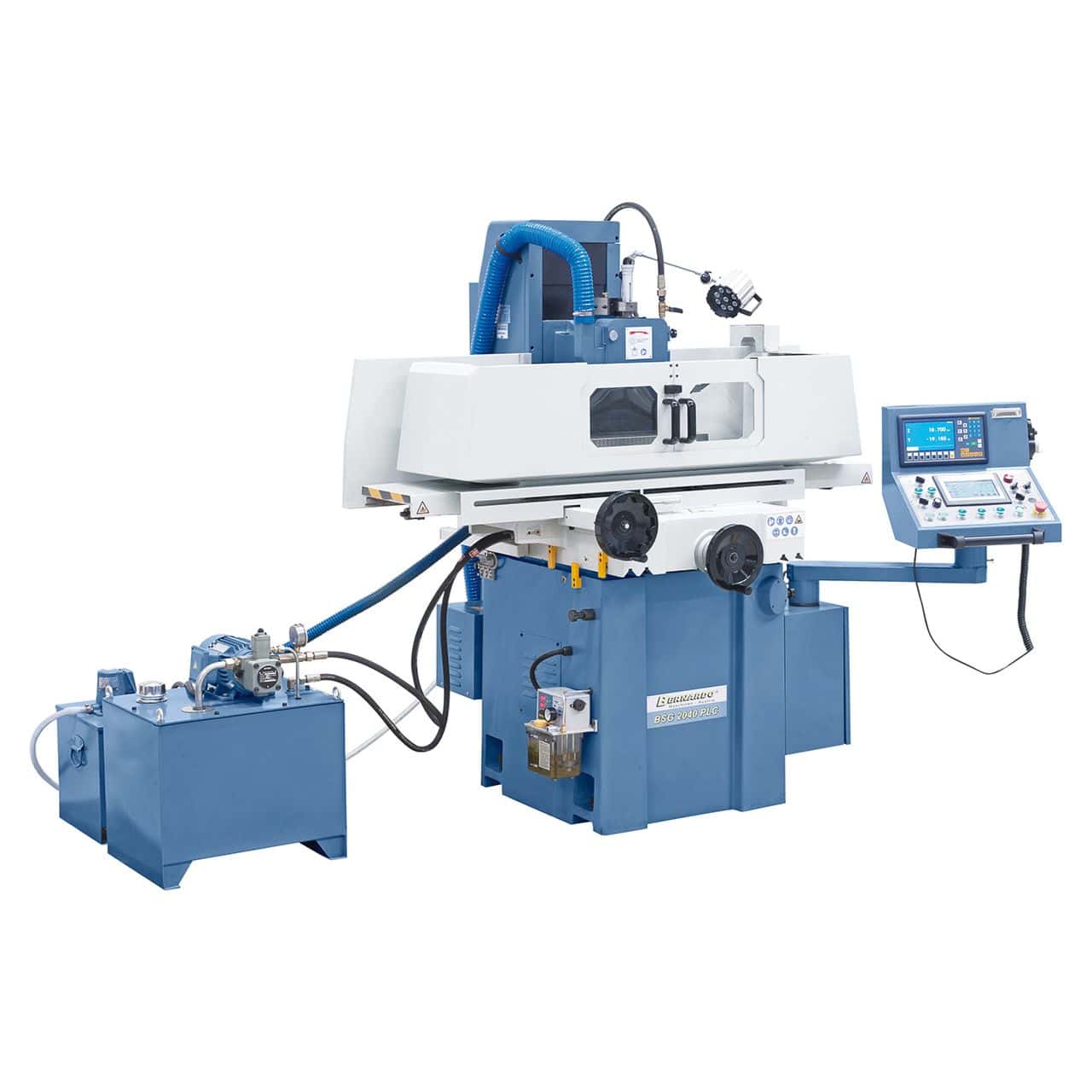

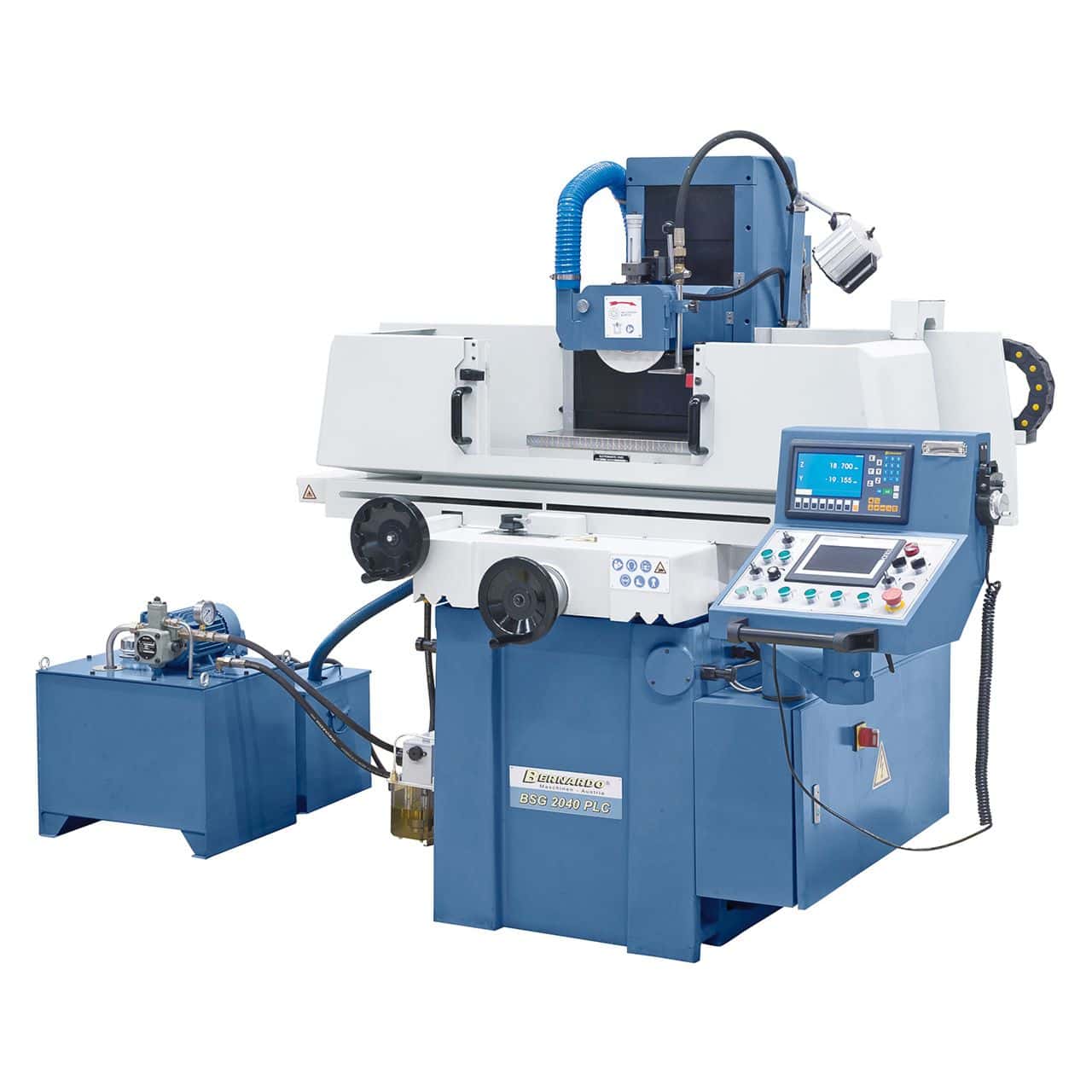

La Bernardo BSG 2040 PLC est une rectifieuse plane professionnelle (rectifieuse tangentielle) équipée d'un contrôle Siemens PLC avec écran tactile, qui permet la programmation intuitive de cycles de rectification simples et reproductibles. Le système hydraulique avancé avec unité séparée et échangeur de chaleur assure des mouvements de table fluides même sous des charges élevées, réduisant les vibrations et les déformations thermiques. La table de 200 x 500 mm, avec une course longitudinale jusqu'à 560 mm et transversale jusqu'à 240 mm, permet l'usinage de pièces jusqu'à 180 kg avec plateau magnétique. L'avance verticale est asservie et numérique, avec des résolutions allant jusqu'à 0,005 mm. Inclut un afficheur numérique 2 axes, un plateau magnétique 200 x 460 mm, une meule Ø 200 mm, un système de réfrigération et une lubrification centralisée. Une machine robuste (1640 kg) qui allie automatisation et précision, idéale pour les ateliers mécaniques et les départements de production.

---

Caractéristiques principales :
Rectifieuse tangentielle avec commande Siemens PLC et écran tactile
Table 200 x 500 mm, course longitudinale 560 mm, course transversale 240 mm
Capacité de travail jusqu'à 180 kg avec plateau magnétique
Avance verticale automatique asservie (0,005 – 0,05 mm)
Plateau magnétique électrique 200 x 460 mm inclus

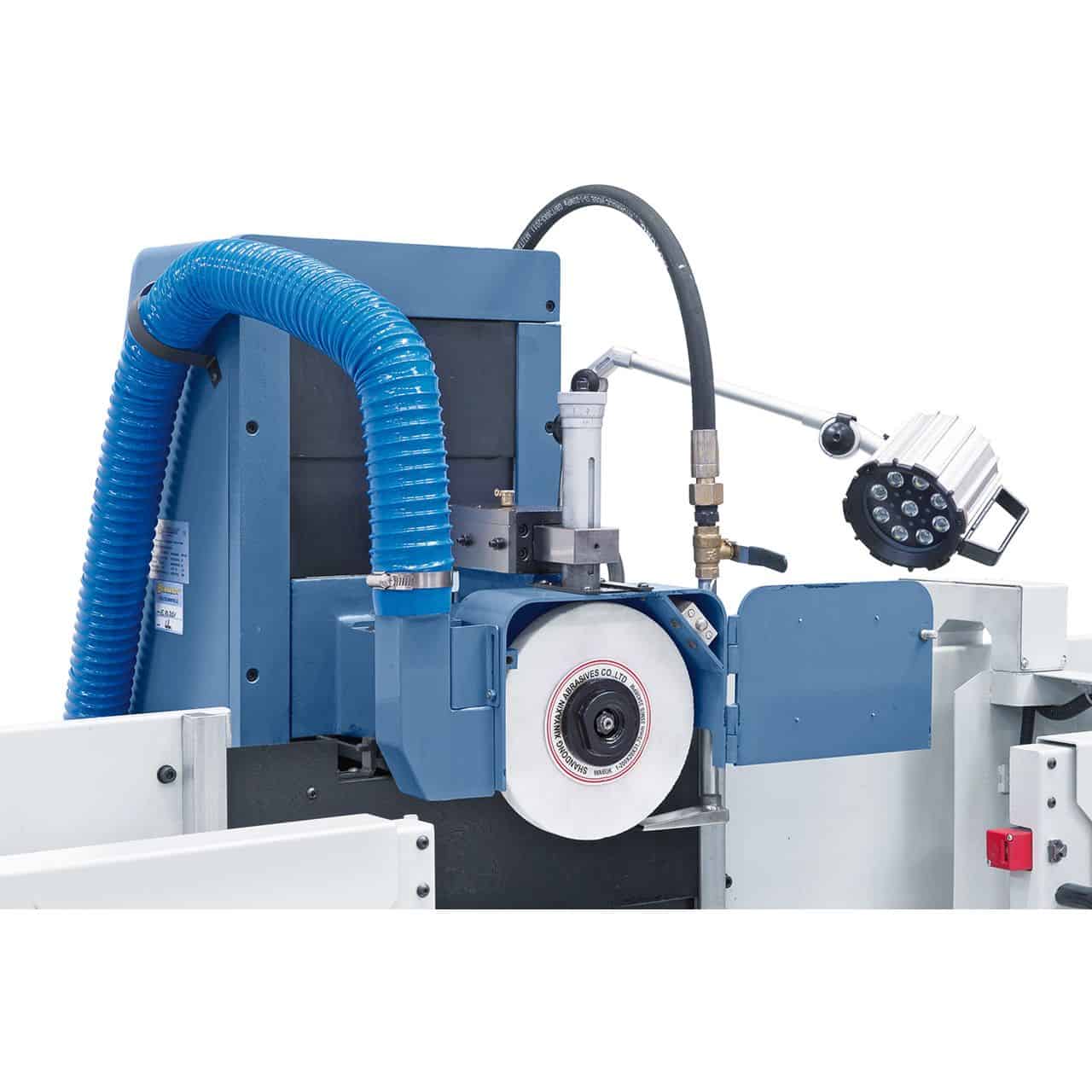

Meule Ø 200 mm, vitesse 2850 tr/min

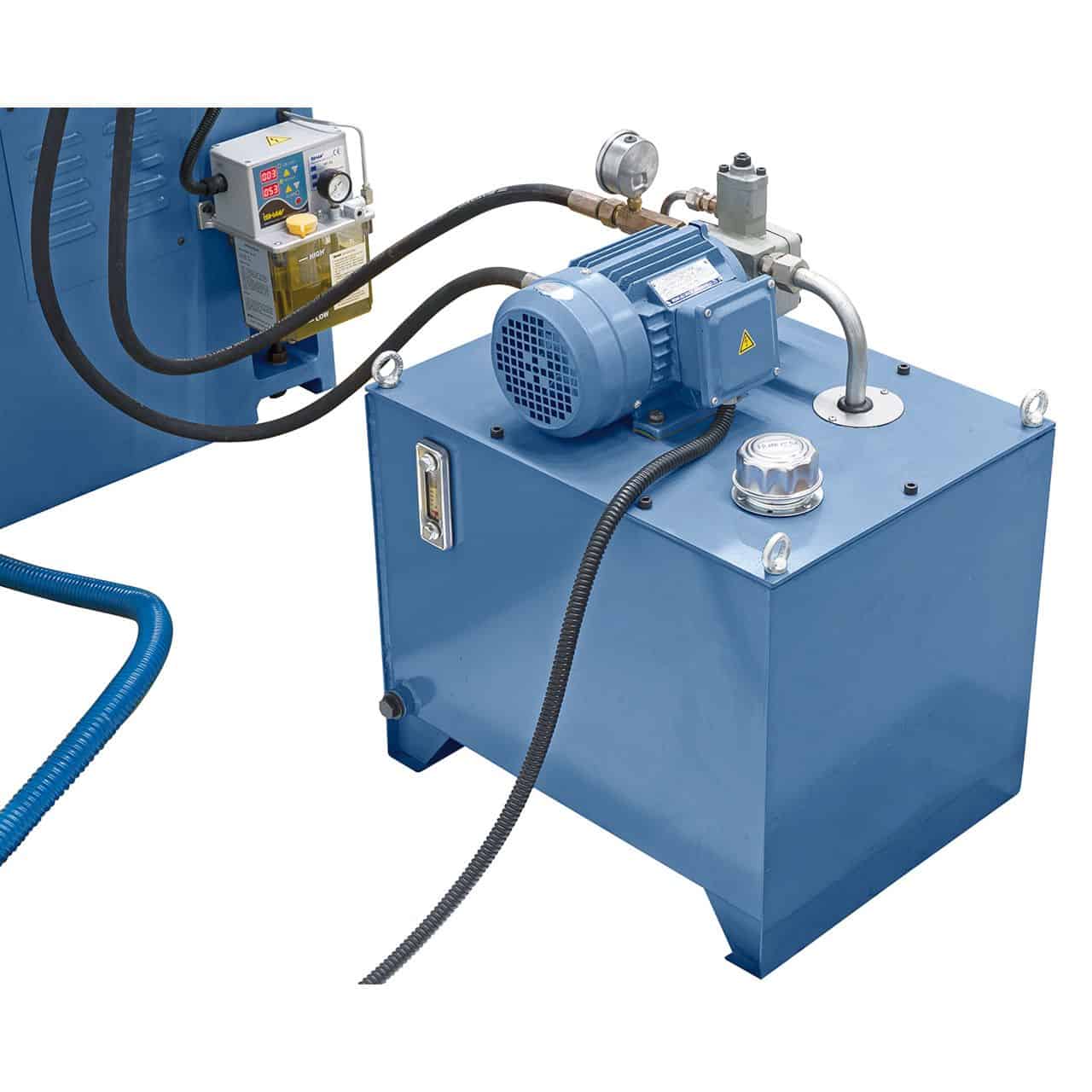

Système hydraulique avec unité séparée et échangeur de chaleur
Construction en fonte de qualité professionnelle pour stabilité et précision

---

Spécifications techniques

Spécification	Valeur
Marque	Bernardo
Modèle	BSG 2040 PLC
Dimensions de la table	200 x 500 mm
N° / largeur des rainures en T	1 / 14 mm
Plateau magnétique	200 x 460 mm
Course longitudinale max.	560 mm
Course transversale max.	240 mm
Distance max. broche / table	450 mm
Poids max. pièce (avec plateau)	180 kg
Meule	Ø 200 x 20 x 31,75 mm
Vitesse table hydraulique	7 – 25 m/min
Avance transversale automatique	0,5 – 8 mm/course
Avance rapide transversale	990 mm/min
Avance verticale automatique	0,005 – 0,05 mm
Avance rapide verticale	480 mm/min
Puissance moteur meule	2,2 kW
Vitesse broche	2850 tr/min
Puissance pompe hydraulique	0,75 kW
Puissance avance verticale	0,5 kW
Dimensions machine (L x P x H)	2160 x 1650 x 1840 mm
Poids	env. 1640 kg

---

Équipement standard

Afficheur numérique 2 axes ES-12 H avec LCD

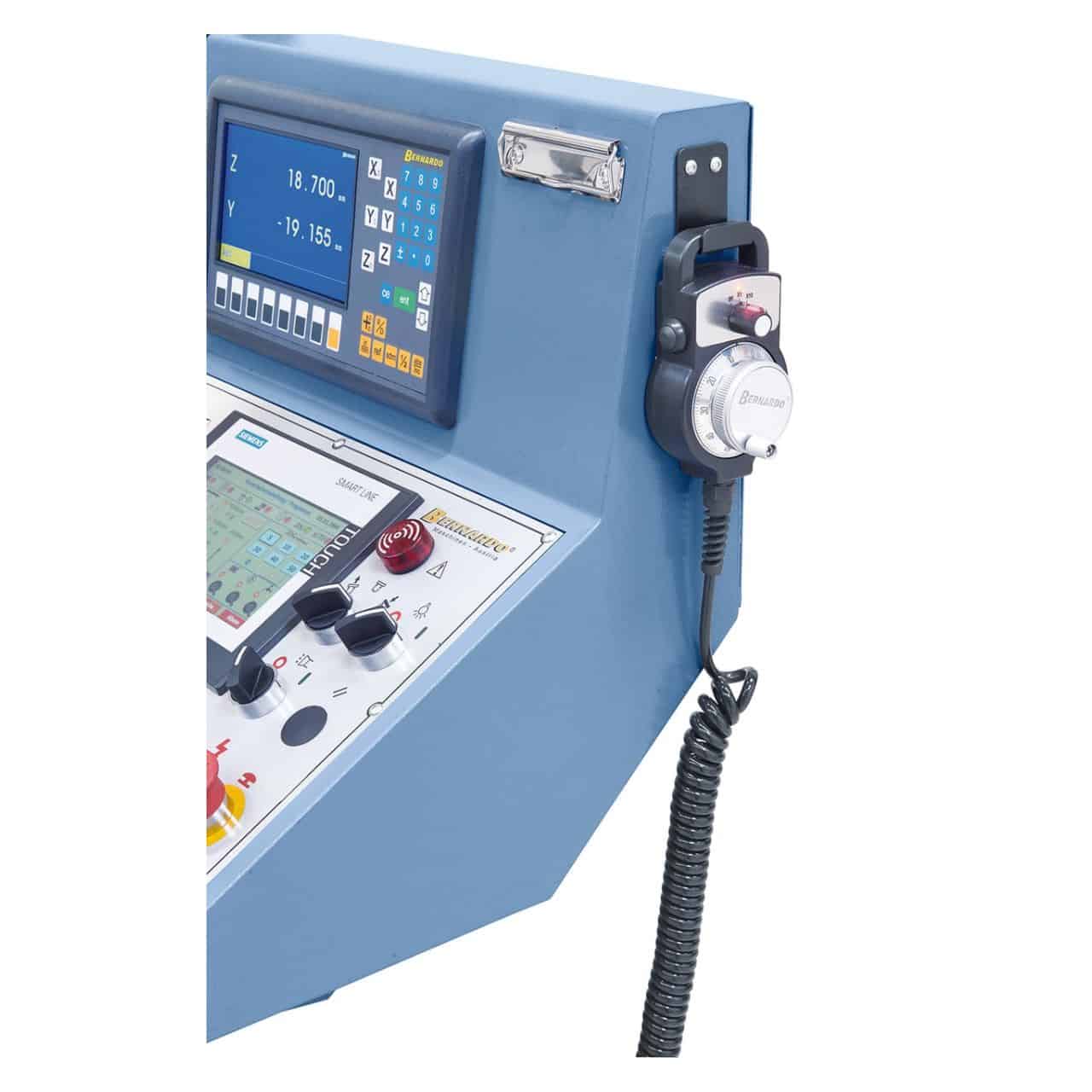

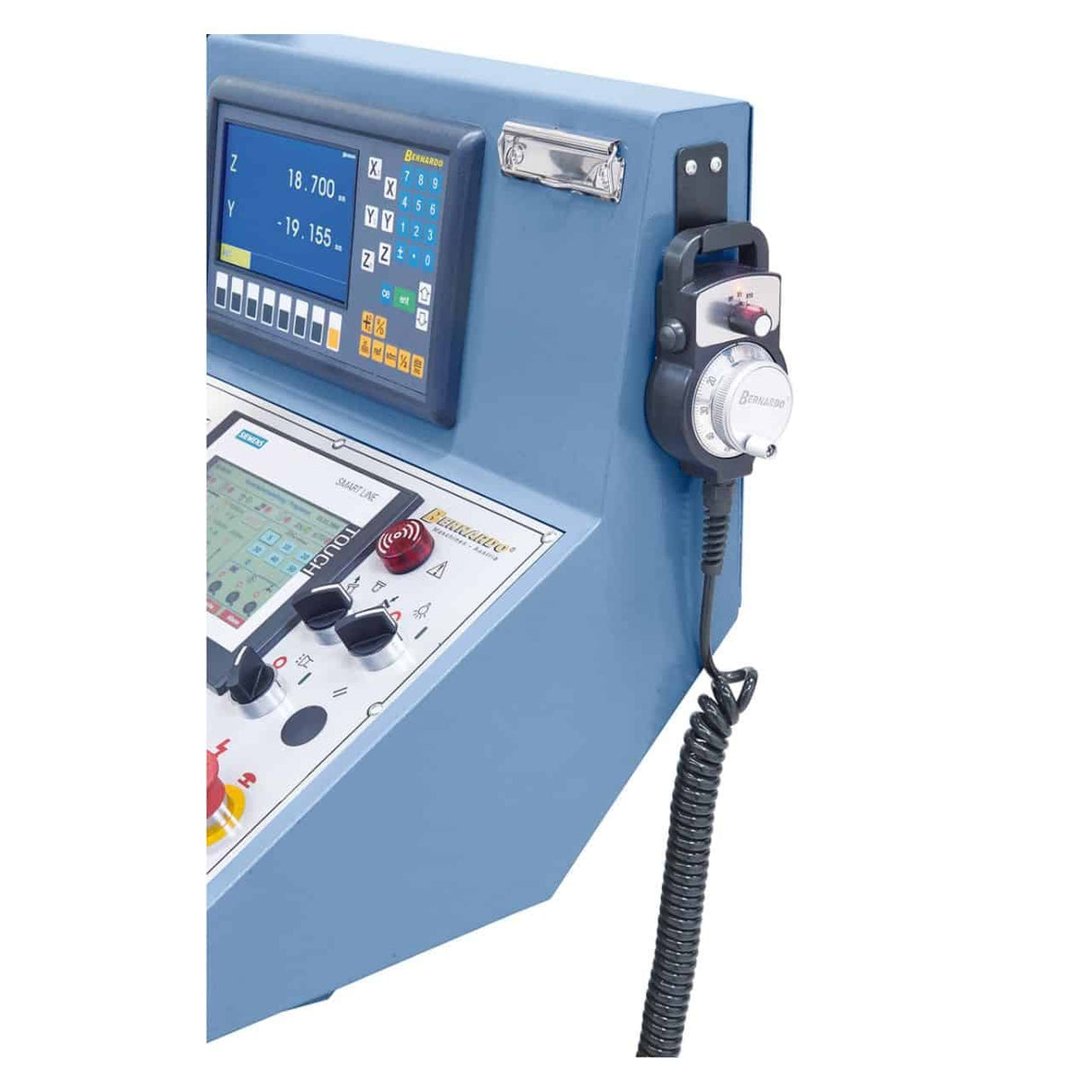

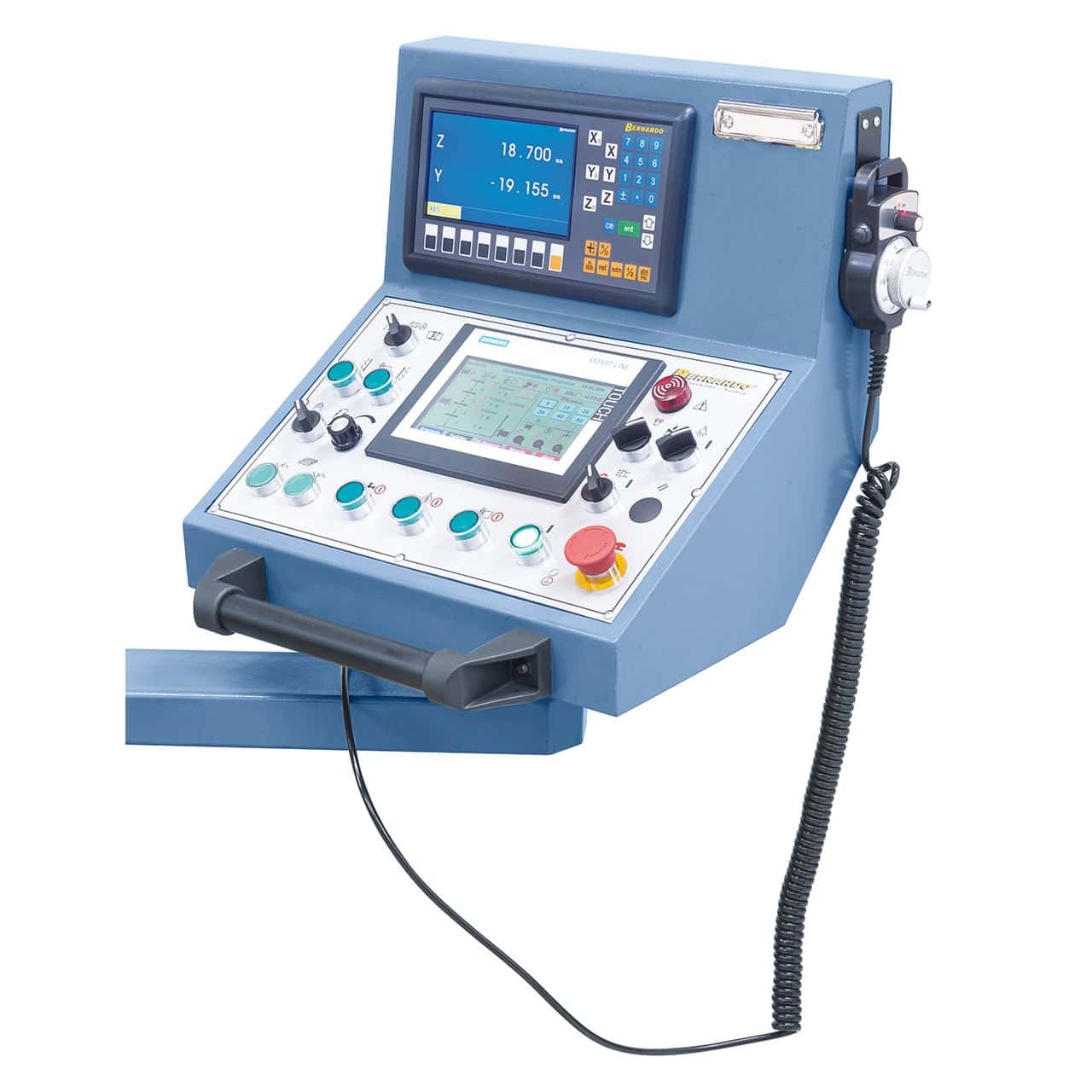

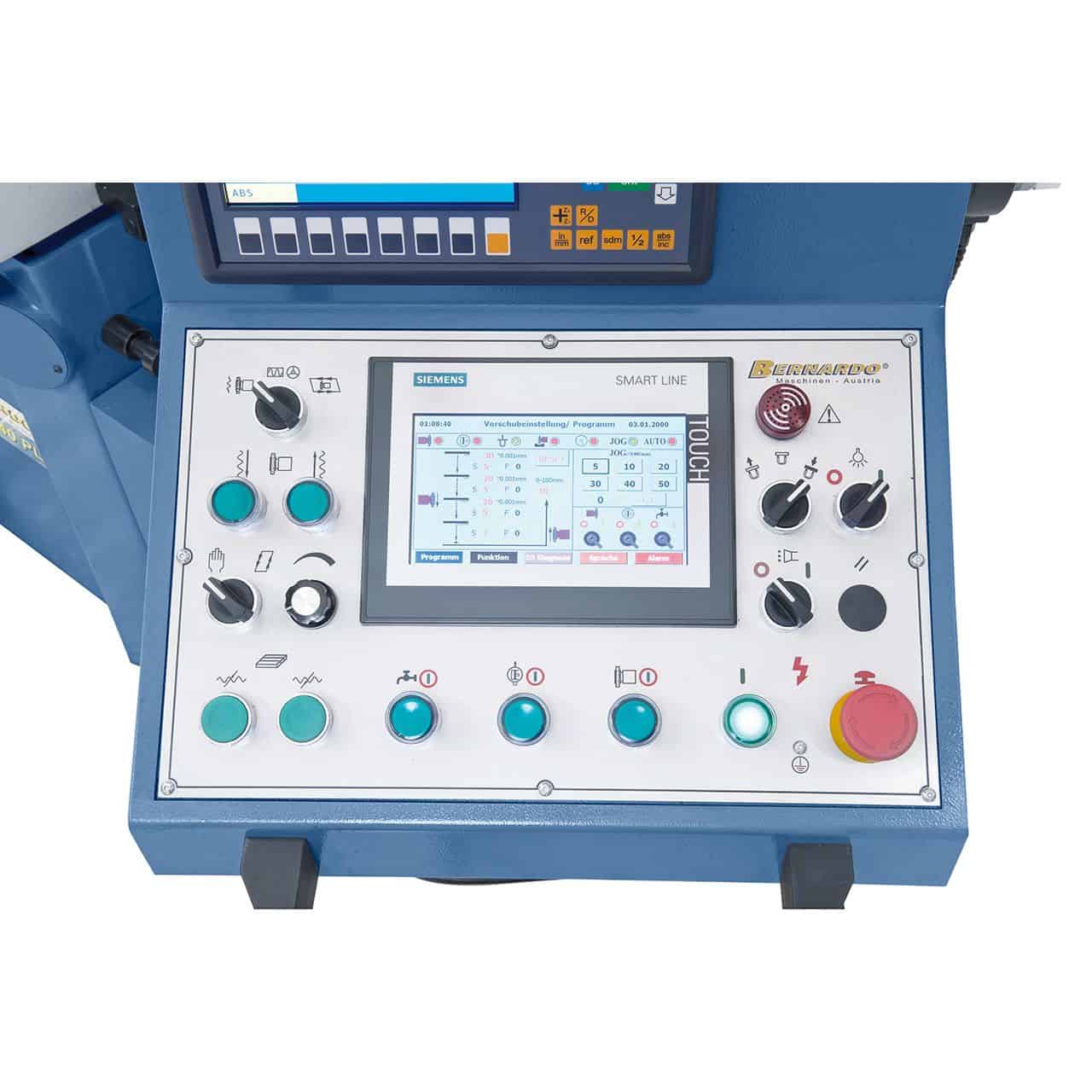

Panneau Siemens SMART-panel IE V3 avec écran tactile
Volant électronique
Plateau magnétique électrique 200 x 460 mm

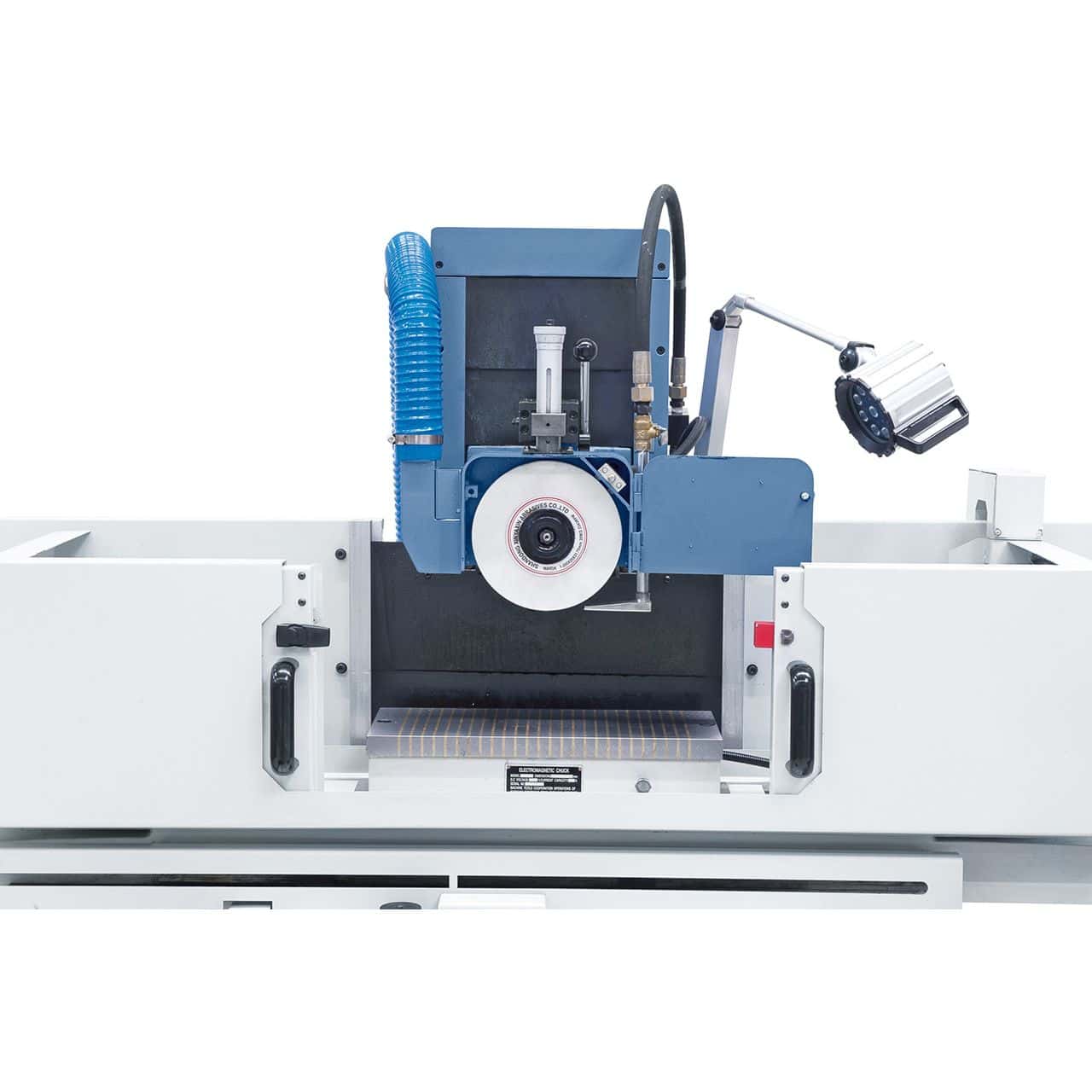

Meule Ø 200 mm avec flasque
Système de refroidissement

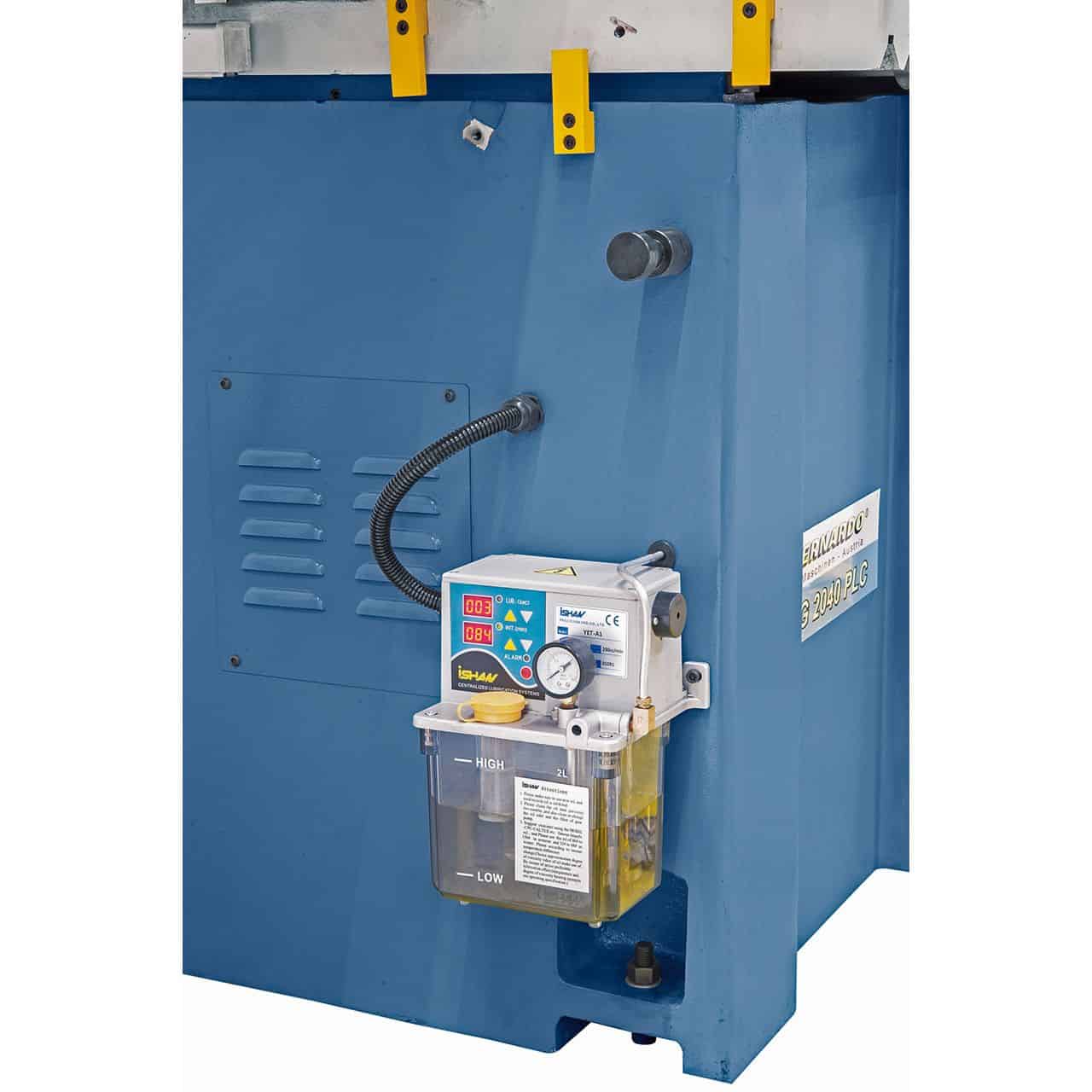

Système de lubrification centralisée

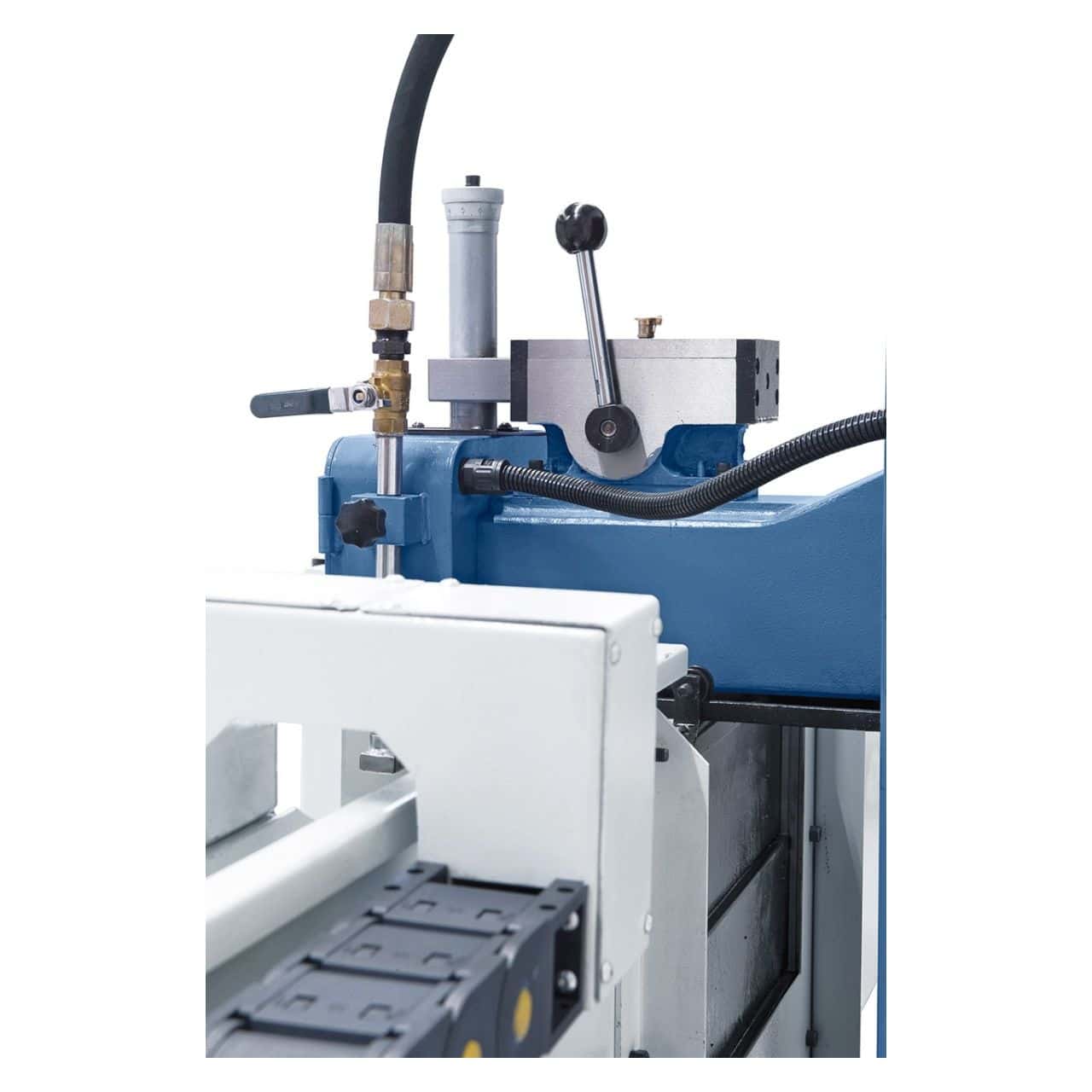

Pointe de diamant pour le dressage
Support et arbre d'équilibrage
Redresseur parallèle
Pieds de machine
Éclairage de travail LED
Capots de protection
Dispositif de démagnétisation
Kit d'outils

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.

Questions fréquentes

Quelle est la précision de rectification atteignable avec la rectifieuse plane Bernardo BSG 2 ?

Les rectifieuses planes Bernardo atteignent, dans des conditions optimales, des tolérances dimensionnelles IT5-IT6 et une rugosité Ra 0,4-0,8 µm. La précision réelle dépend de l'état de la meule (dressage périodique), du matériau de la pièce, du réfrigérant et de l'expérience de l'opérateur.

Que signifie le suffixe "PLC" dans le modèle de la rectifieuse plane Bernardo BSG 2 ?

Le suffixe PLC indique que la rectifieuse est équipée d'un contrôle PLC programmable – il permet de configurer des cycles de rectification automatiques (nombre de passes, profondeur par passe, avance) sans intervention manuelle pendant le cycle. Par rapport à la version manuelle, il réduit les temps de cycle et produit des résultats plus reproductibles sur des séries de pièces identiques.

Quelle meule abrasive utiliser pour l'acier, la fonte ou l'aluminium ?

Acier : meule au corindon (Al₂O₃) A46K–A60K. Fonte : meule au carbure de silicium (SiC) C46K–C60K. Aluminium : meule au carbure de silicium C46J–C60J avec une lubrification abondante. Ne pas mélanger différents matériaux sur la même meule – les résidus métalliques contaminent la surface rectifiée.

La rectifieuse plane Bernardo BSG 2 nécessite-t-elle un réfrigérant intégré ?

Les rectifieuses planes BSG et FSM sont équipées d'un système de refroidissement intégré – indispensable pour la rectification de précision sur l'acier trempé afin d'éviter les brûlures superficielles qui altèrent la structure du matériau. Toujours utiliser un réfrigérant approprié au matériau usiné.

Pièces de rechange et meules disponibles ?

Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
