Rectifieuse plane Bernardo BSG 40100 PLC

Bernardo Rectifieuse plane BSG 40100 PLC

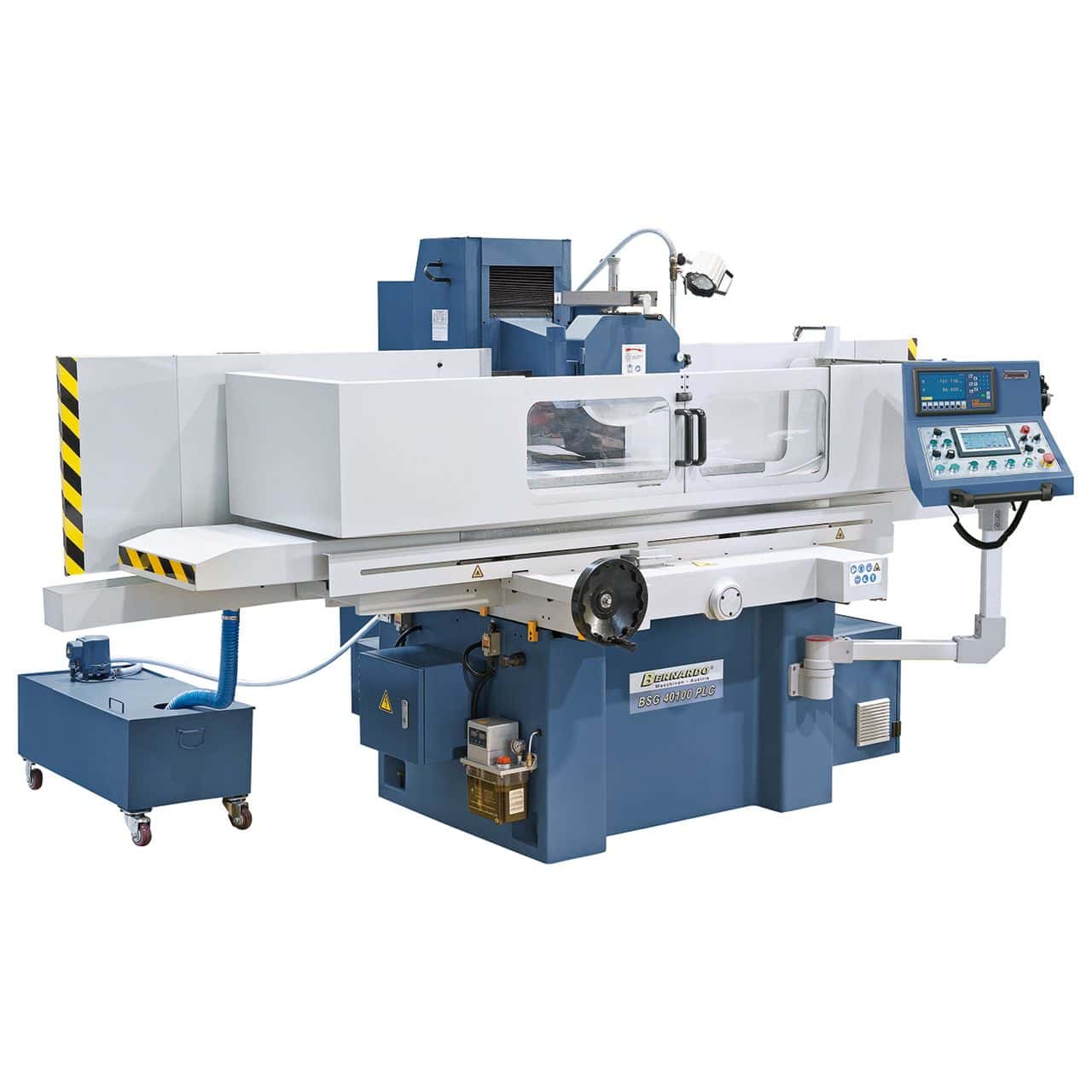

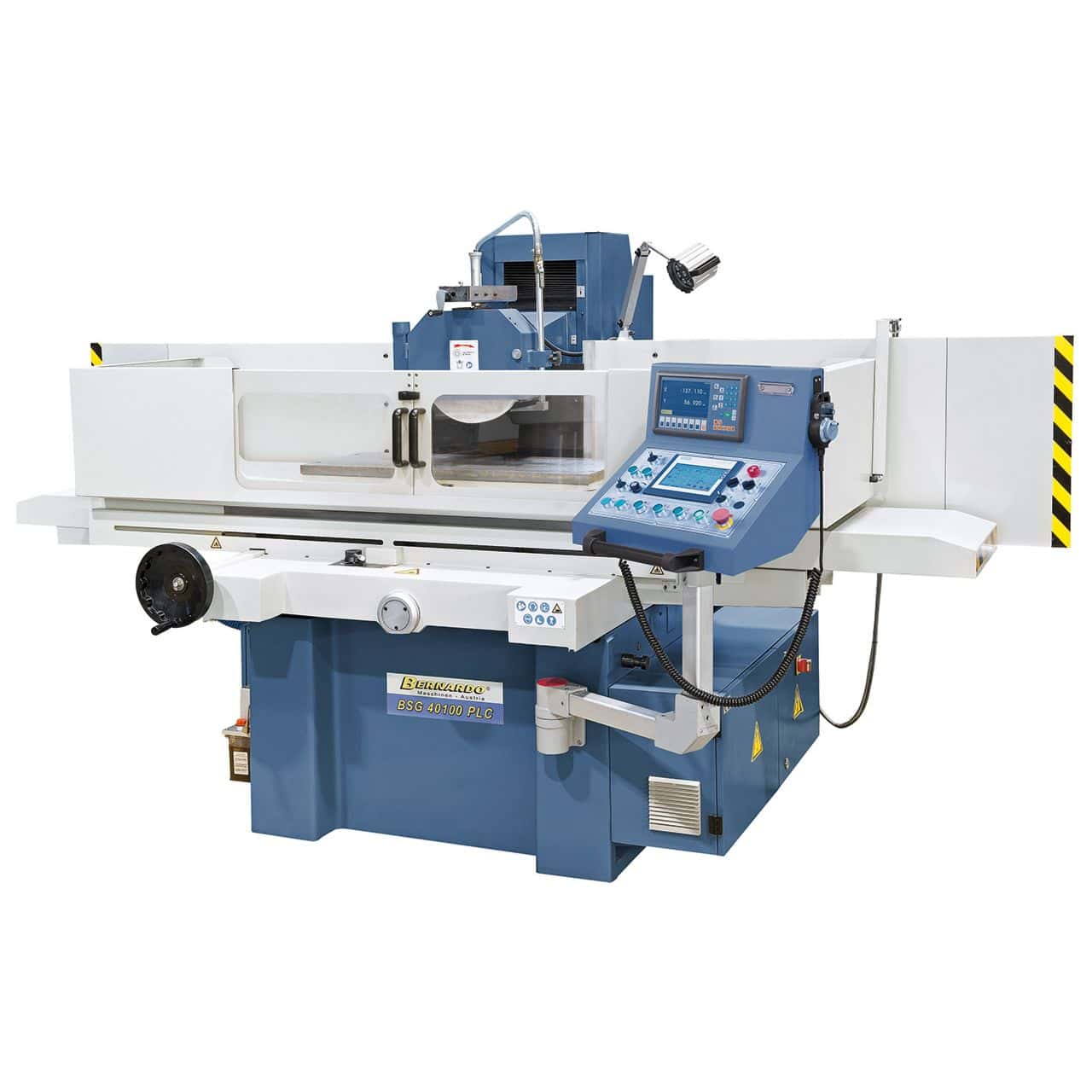

La Bernardo BSG 40100 PLC est une rectifieuse plane de gamme industrielle, conçue pour la rectification de grandes surfaces avec une haute précision et stabilité. Équipée d'un contrôle Siemens PLC avec écran tactile, elle permet la programmation automatisée des cycles de rectification, avec des avances réglables et un retour automatique en fin de programme. La table de 405 x 1020 mm, avec une course longitudinale jusqu'à 1130 mm et transversale de 450 mm, supporte des pièces jusqu'à 600 kg grâce à la plaque magnétique de 400 x 1000 mm. L'avance verticale asservie permet des réglages numériques de 0,005 à 0,05 mm, tandis que la meule de Ø 350 mm et le moteur de 4,0 kW assurent une puissance et une précision constantes. La structure en fonte renforcée, avec un poids total de 3700 kg, garantit rigidité et absence de vibrations. Une machine idéale pour les départements de production et les ateliers mécaniques qui nécessitent des usinages lourds et hautement précis.

---

Caractéristiques principales :
Rectifieuse tangentielle CNC avec Siemens PLC tactile
Table 405 x 1020 mm, course longitudinale 1130 mm, transversale 450 mm
Capacité jusqu'à 600 kg avec plaque magnétique de 400 x 1000 mm
Avance verticale automatique asservie (0,005 – 0,05 mm)
Meule Ø 350 mm, moteur 4,0 kW, 1450 tr/min

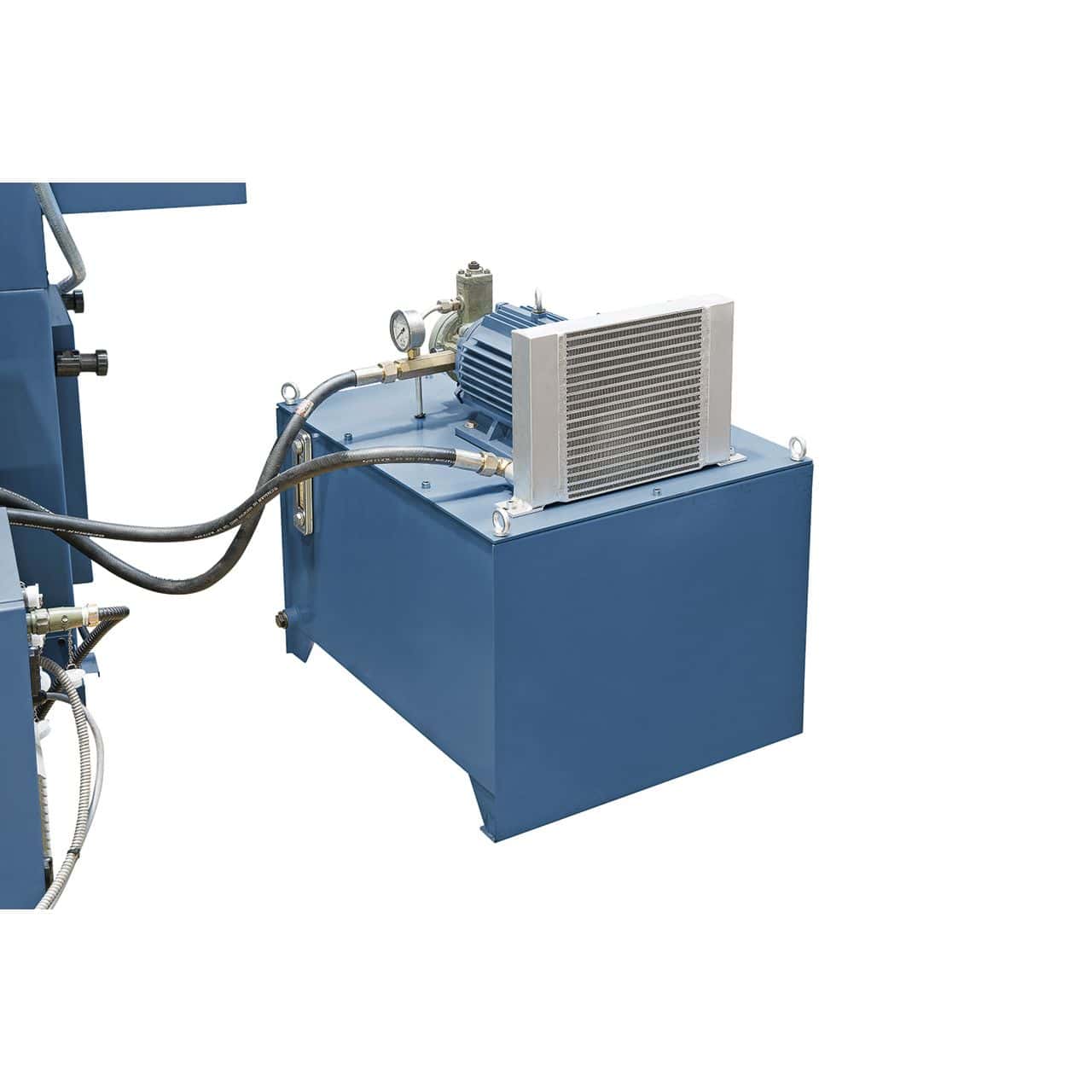

Système hydraulique avec unité séparée et échangeur de chaleur
Structure massive en fonte, poids 3700 kg pour une stabilité maximale
Fournie complète avec DRO à 2 axes, réfrigération, démagnétisation et accessoires

---

Spécifications techniques

Spécification	Valeur
Marque	Bernardo
Modèle	BSG 40100 PLC
Dimensions de la table	405 x 1020 mm
N° / largeur des rainures en T	3 / 14 mm
Plaque magnétique	400 x 1000 mm
Course longitudinale max.	1130 mm
Course transversale max.	450 mm
Distance max. broche / table	580 mm
Poids max. de la pièce (avec plaque)	600 kg
Meule	Ø 350 x 40 x 127 mm
Vitesse de la table hydraulique	5 – 25 m/min
Avance transversale automatique	0,5 – 8 mm/course
Avance rapide transversale	990 mm/min
Avance verticale automatique	0,005 – 0,05 mm
Avance rapide verticale	480 mm/min
Puissance moteur meule	4,0 kW
Vitesse de la broche	1450 tr/min
Puissance pompe hydraulique	2,2 kW
Puissance avance verticale	0,5 kW
Dimensions machine (L x P x H)	3100 x 2200 x 1900 mm
Poids	env. 3700 kg

---

Équipement standard

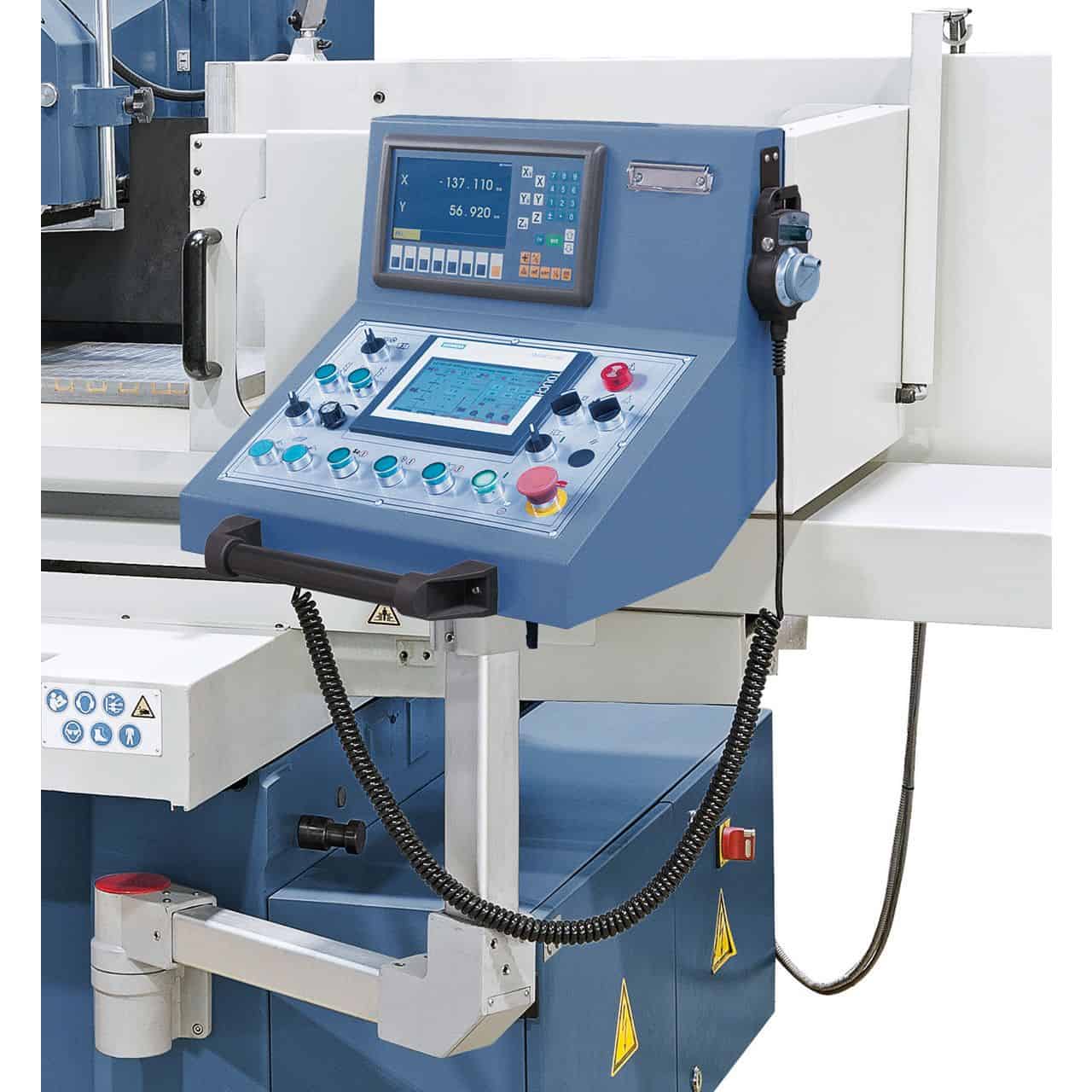

Afficheur numérique 2 axes ES-12 H avec LCD

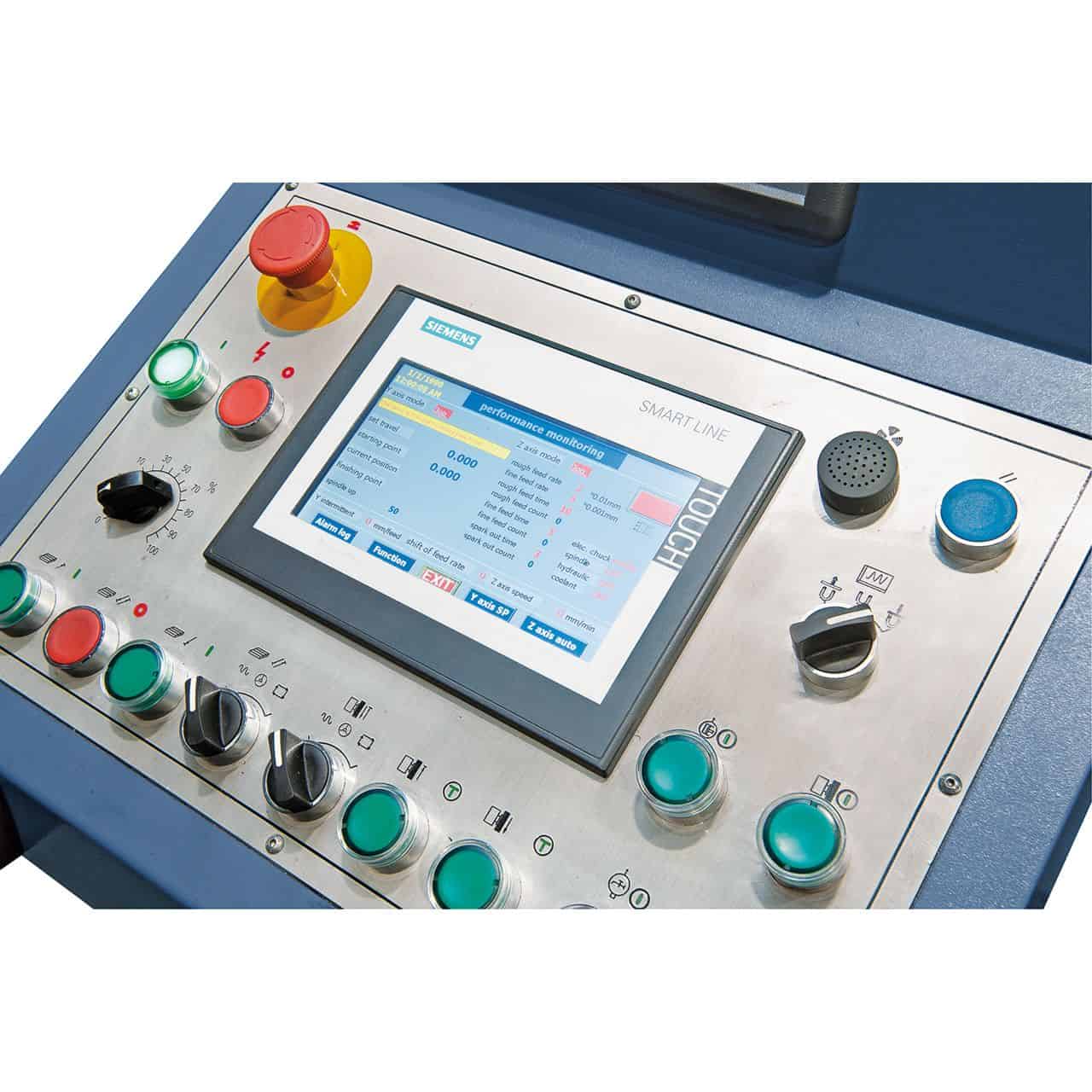

Siemens SMART-panel IE V3 avec écran tactile

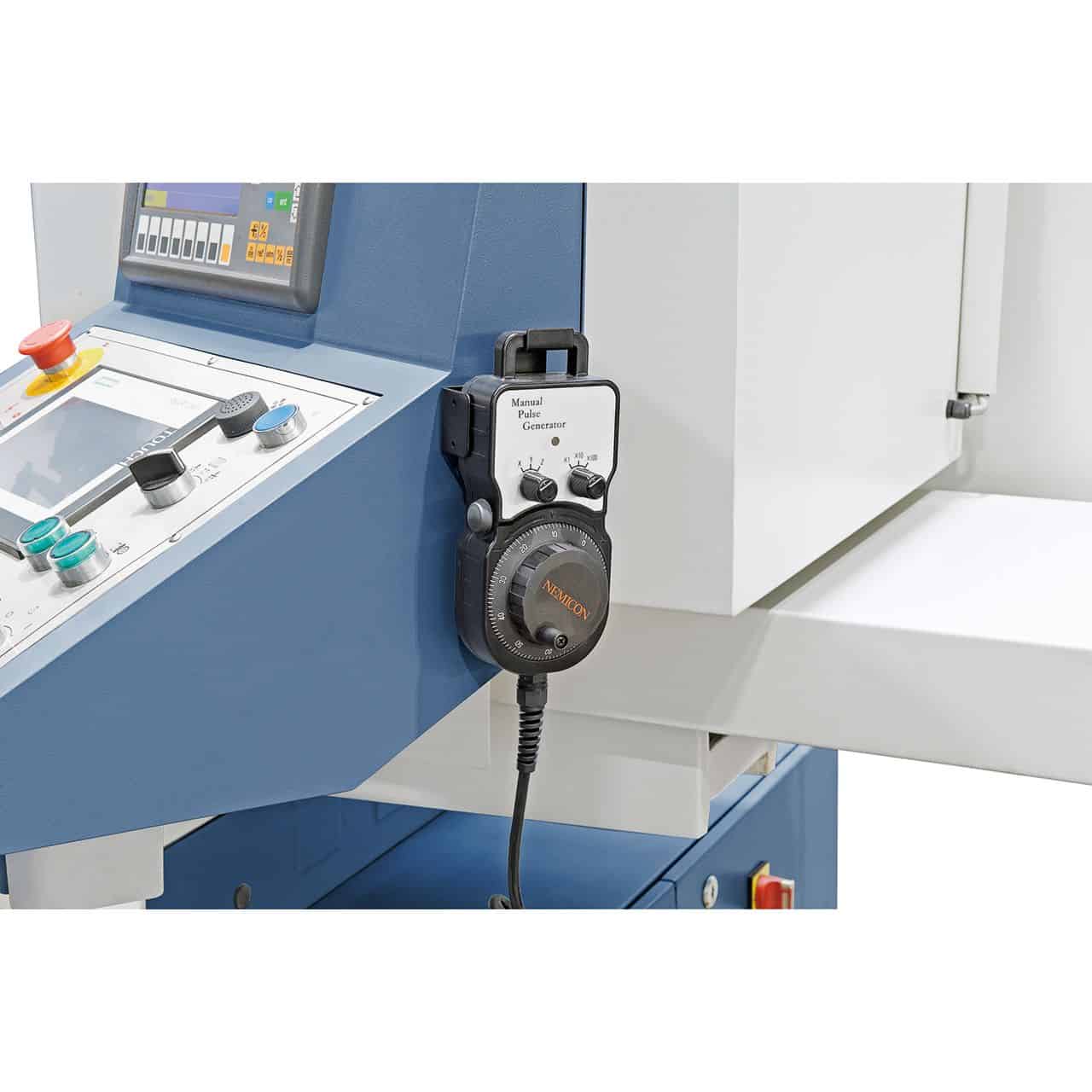

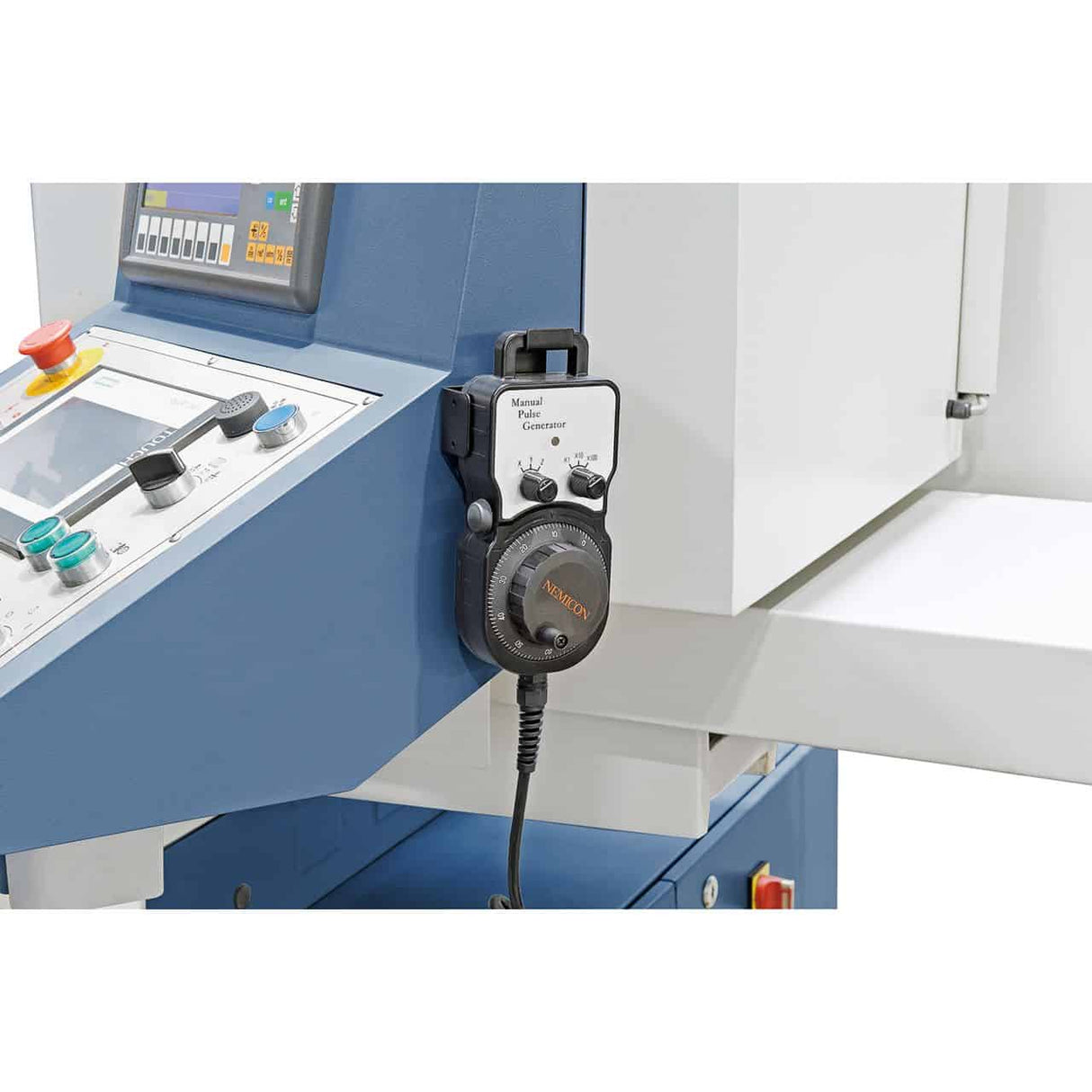

Volant électronique
Plaque magnétique électrique 400 x 1000 mm

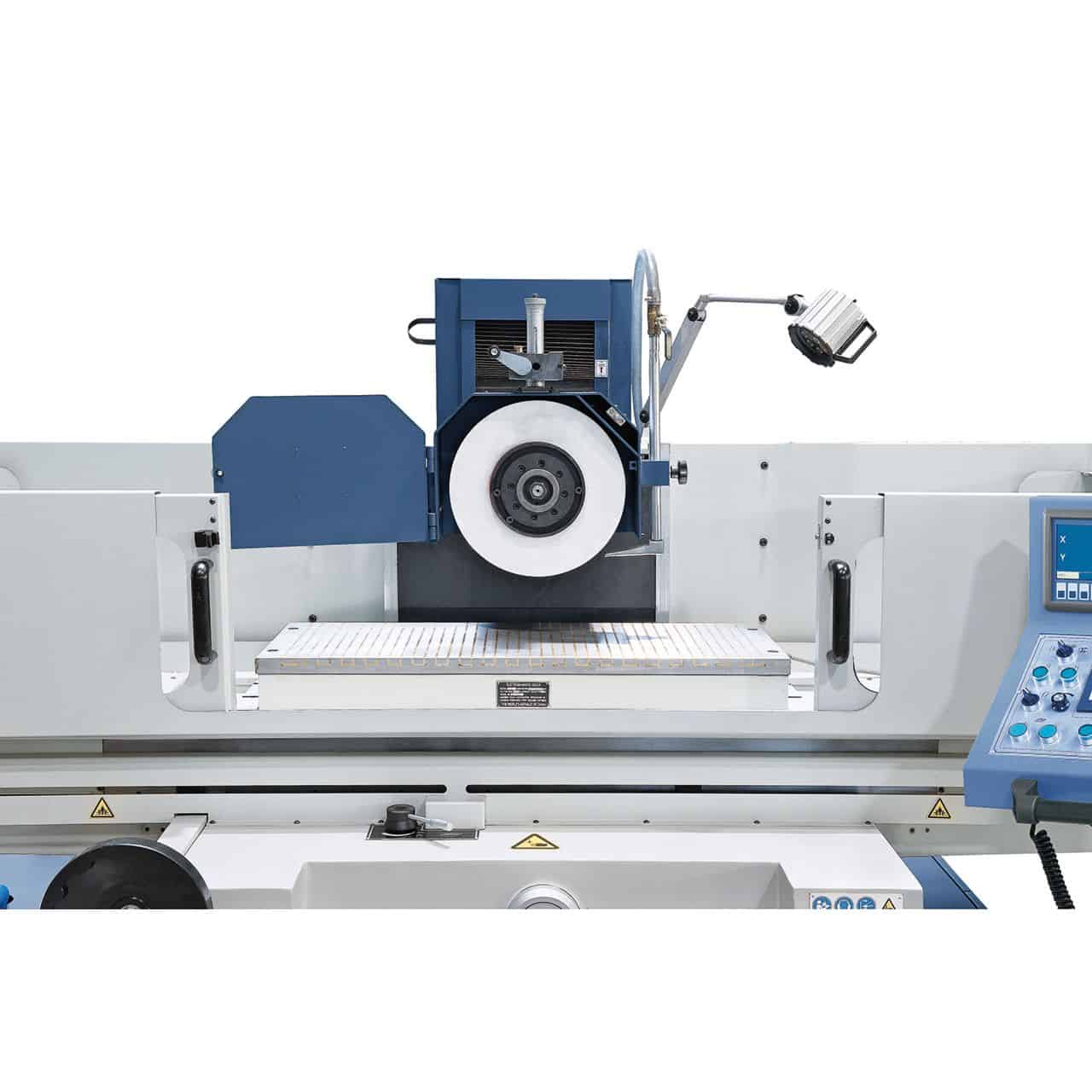

Meule Ø 350 mm avec bride
Support et arbre d'équilibrage

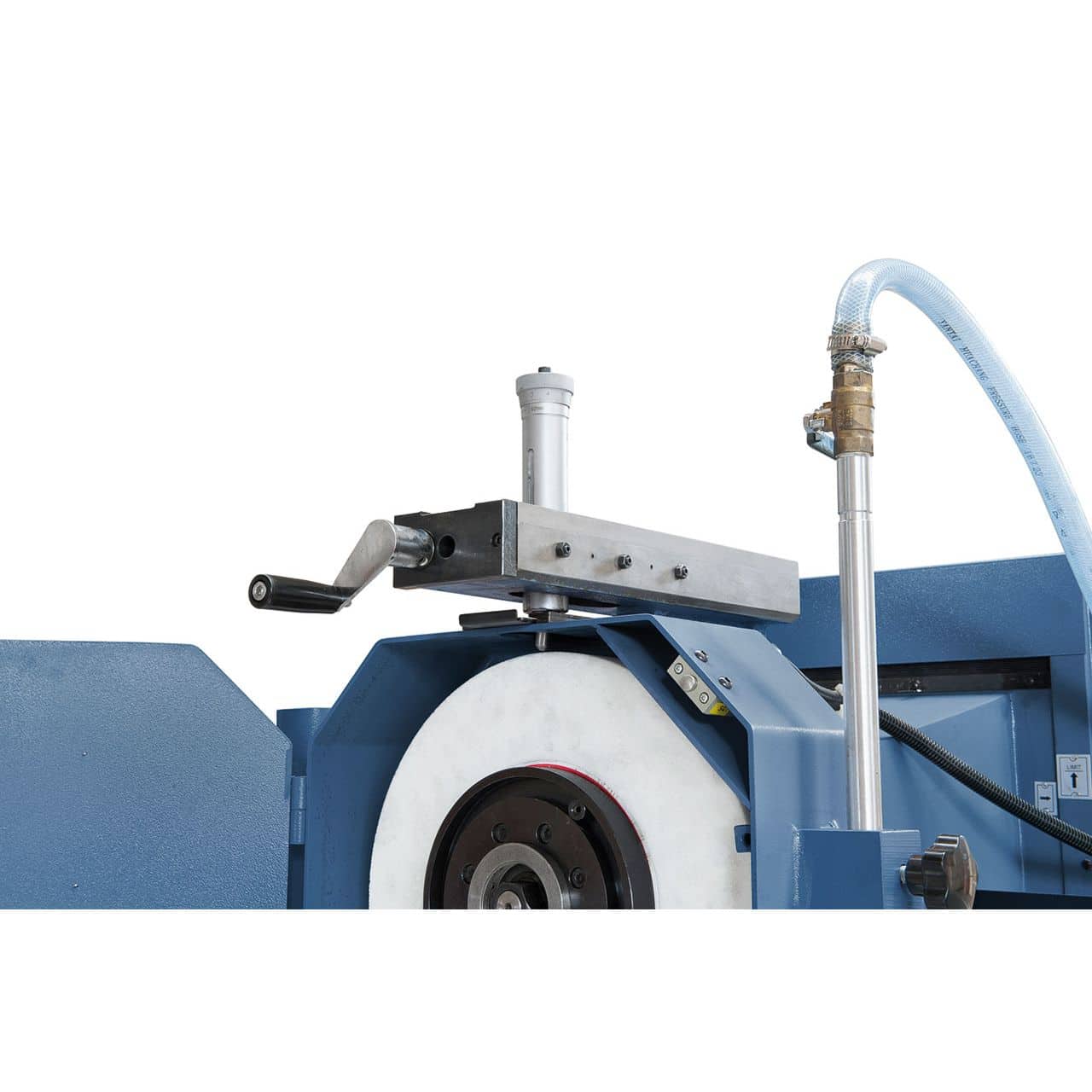

Dressage parallèle
Pointe diamantée pour le dressage

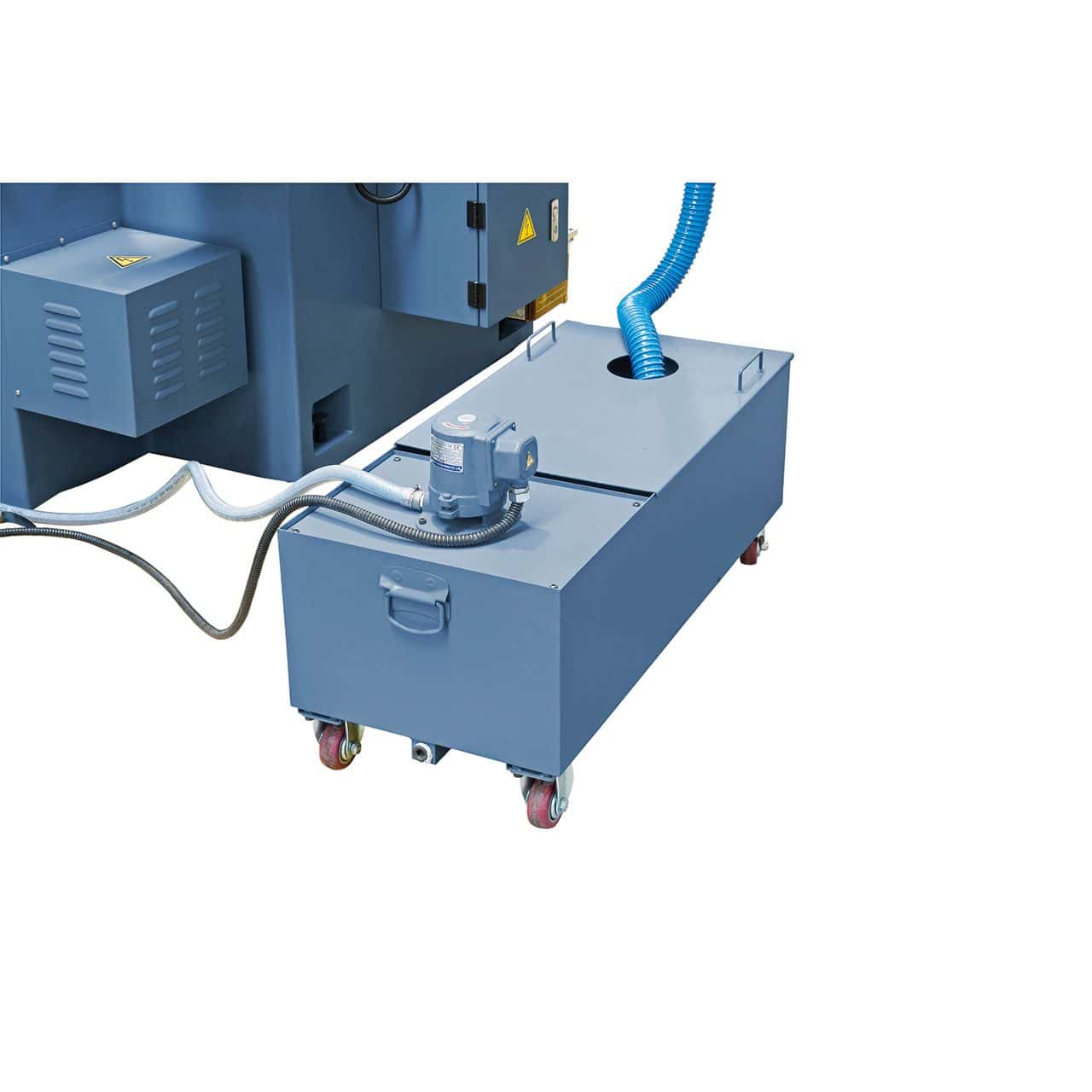

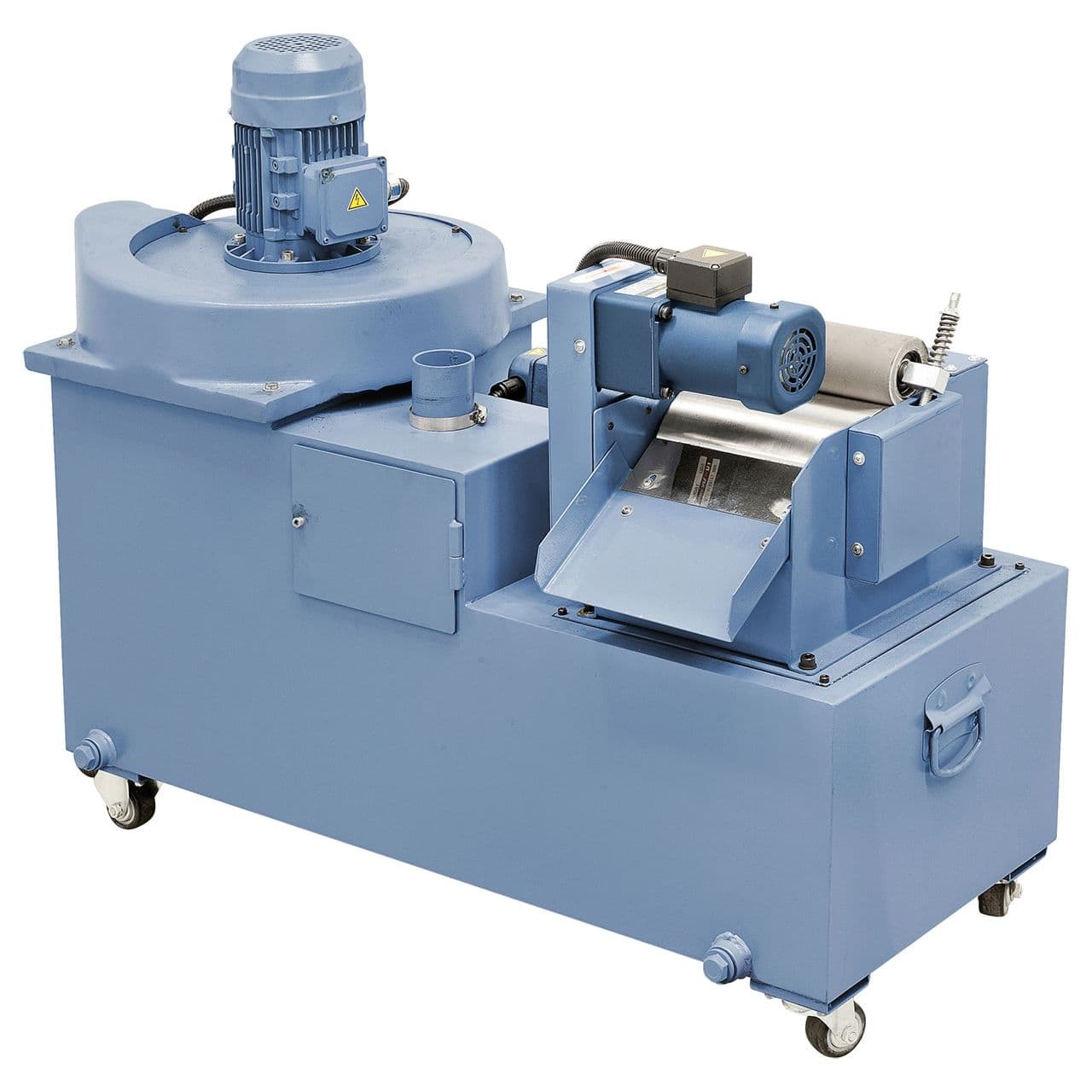

Système de refroidissement

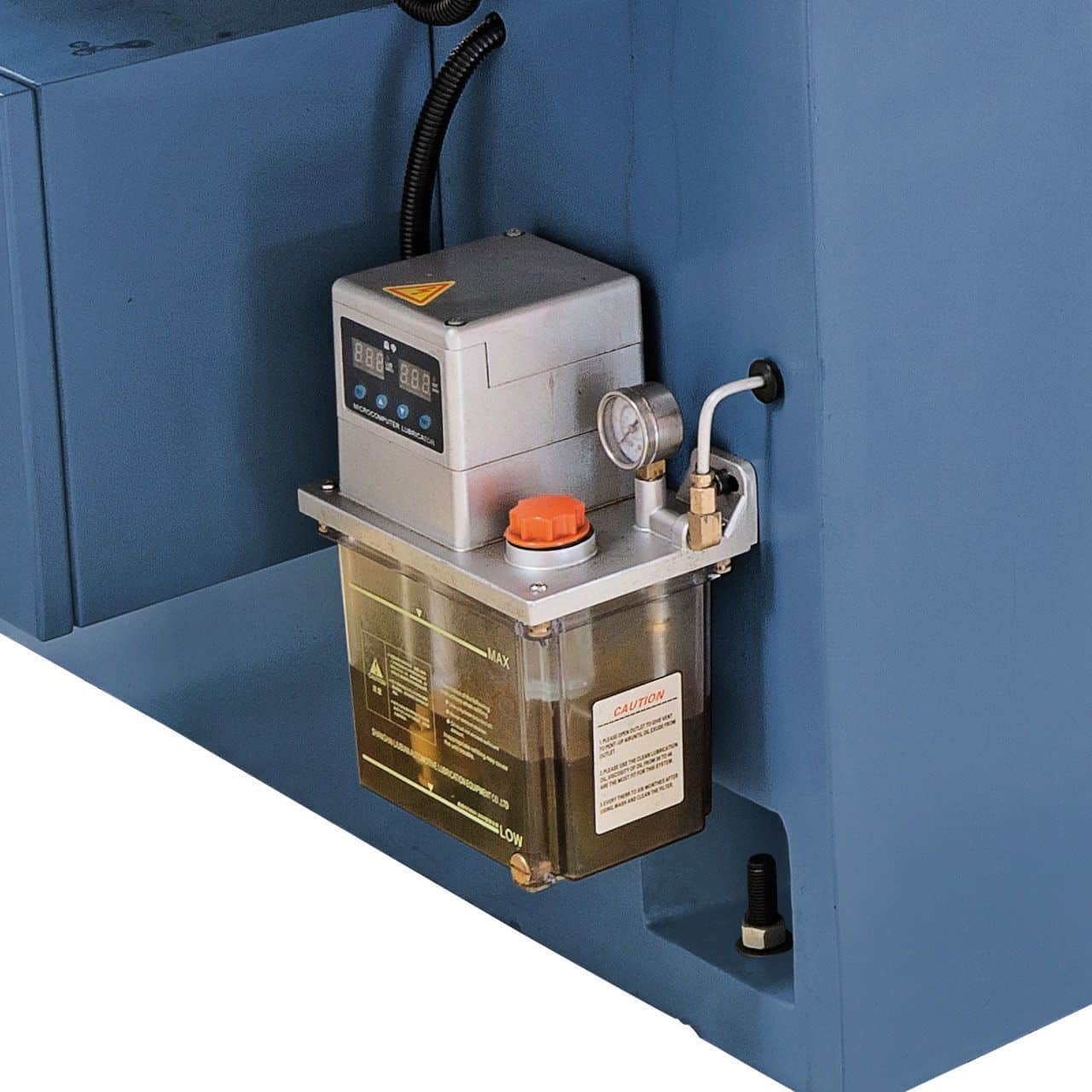

Système de lubrification centralisée
Pieds de machine
Éclairage de travail LED
Capots de protection
Dispositif de démagnétisation
Pare-éclaboussures de sécurité
Jeu d'outils

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.

Questions fréquentes

Quelle est la précision de rectification atteignable avec la rectifieuse plane Bernardo BSG 4 ?

Les rectifieuses planes Bernardo atteignent dans des conditions optimales des tolérances dimensionnelles IT5-IT6 et une rugosité Ra 0,4-0,8 µm. La précision réelle dépend de l'état de la meule (dressage périodique), du matériau de la pièce, du liquide de refroidissement et de l'expérience de l'opérateur.

Que signifie le suffixe "PLC" dans le modèle de la rectifieuse plane Bernardo BSG 4 ?

Le suffixe PLC indique que la rectifieuse est équipée d'un contrôle PLC programmable, ce qui permet de programmer des cycles de rectification automatiques (nombre de passes, profondeur par passe, avance) sans intervention manuelle pendant le cycle. Par rapport à la version manuelle, cela réduit les temps de cycle et produit des résultats plus reproductibles sur des séries de pièces identiques.

Quelle meule abrasive utiliser pour l'acier, la fonte et l'aluminium ?

Acier : meule au corindon (Al₂O₃) A46K–A60K. Fonte : meule au carbure de silicium (SiC) C46K–C60K. Aluminium : meule au carbure de silicium C46J–C60J avec lubrification abondante. Ne mélangez pas différents matériaux sur la même meule – les résidus métalliques contaminent la surface rectifiée.

La rectifieuse plane Bernardo BSG 4 nécessite-t-elle un liquide de refroidissement intégré ?

Les rectifieuses planes BSG et FSM sont équipées d'un système de refroidissement intégré – indispensable pour la rectification de précision sur acier trempé afin d'éviter les brûlures superficielles qui altèrent la structure du matériau. Utilisez toujours un liquide de refroidissement approprié au matériau usiné.

Pièces de rechange et meules disponibles ?

Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Assistance client en italien disponible.
