Description

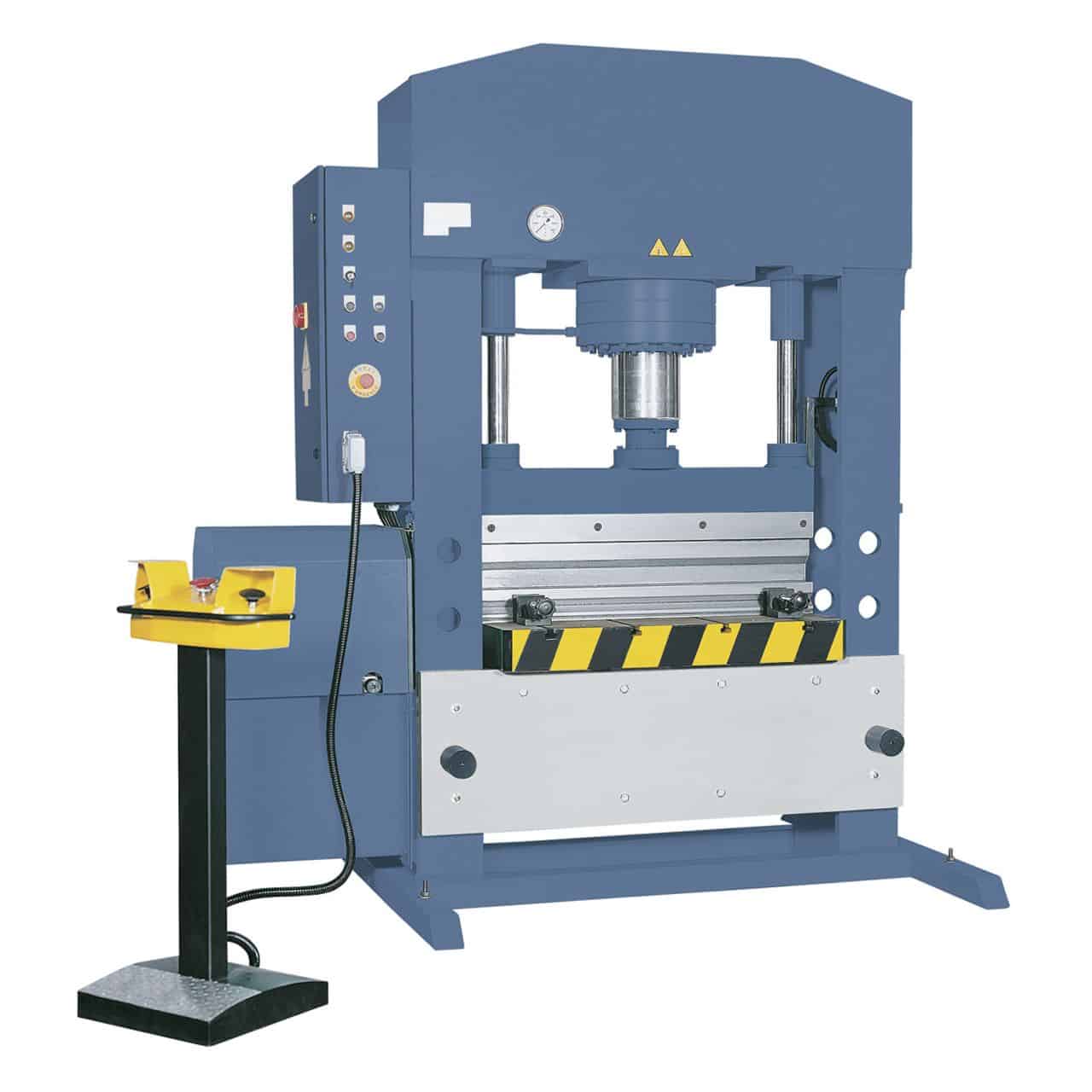

La presse industrielle hydraulique universelle Bernardo AP 1520-100 offre une force de pressage de 100 tonnes, une largeur utile de travail de 1 520 mm, une hauteur utile de 325 mm, une table inférieure de 500 × 1 520 mm avec un trou traversant Ø 100 mm, une course de piston de 300 mm, une capacité de pliage jusqu'à 8 mm, des vitesses réglables (avance 8 mm/sec, travail 5 mm/sec, retour 10 mm/sec), un moteur de 7,5 kW, une structure en fonte massive. Poids 3 300 kg. Convient pour le pliage, l'estampage, le redressage de pièces de grande largeur. Fabriquée en Autriche, distribuée en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
- Force de pressage : 100 tonnes
- Largeur utile de travail : 1 520 mm
- Hauteur utile de travail : 325 mm
- Table inférieure : 500 × 1 520 mm avec trou traversant Ø 100 mm
- Capacité de pliage : jusqu'à 8 mm
- Moteur : 7,5 kW – 400V triphasé
- Poids : env. 3 300 kg
Qui utilise l'AP 1520-100 et pour quoi faire
La Bernardo AP 1520-100 est la presse industrielle hydraulique universelle dimensionnée pour les pièces de grande largeur jusqu'à 1 520 mm. Avec 100 tonnes de force réparties sur une table de 500 × 1 520 mm, c'est le choix idéal pour les ateliers qui travaillent régulièrement des composants larges : châssis de charpente légère, tôles de format standard 1 500 mm, panneaux industriels, profilés longs. La largeur utile de 1 520 mm la distingue de l'AP 1020 (1 020 mm) : elle permet de traiter en une seule opération des pièces que la 1020 devrait travailler en plusieurs phases ou ne pourrait pas accueillir. La hauteur utile de 325 mm (contre 275 mm pour l'AP 1020) offre plus d'espace vertical pour les moules hauts et les équipements encombrants. Les 100 tonnes conviennent aux pièces larges avec des pressions distribuées : pour les grandes pièces nécessitant des pressions concentrées élevées, l'AP 1520-150 est correctement dimensionnée. Dans les ateliers des clients Krollit, elle est choisie par les ateliers de charpente légère-moyenne, les fabricants de châssis métalliques, les constructeurs de panneaux industriels et les ateliers qui travaillent des tôles de format standard.
Sa place dans la gamme Bernardo
Dans la gamme des presses universelles AP, l'AP 1520-100 est le modèle avec la plus grande largeur (1 520 mm) et le tonnage inférieur (100 t). Au-dessus d'elle, l'AP 1520-150 (même largeur 1 520 mm, 150 tonnes, moteur 11 kW) : pour les applications nécessitant plus de force sur la même largeur. À côté d'elle, l'AP 1020-150 (largeur 1 020 mm, 150 tonnes) : pour des pièces plus étroites avec plus de force. Le choix entre AP 1520-100 et AP 1020-150 dépend du compromis largeur vs force. Pour les pièces larges (plus de 1 mètre), la 1520-100 est obligatoire ; pour les pièces plus étroites nécessitant plus de force, la 1020-150. Pour ceux qui veulent les deux (largeur 1 520 mm + force 150 t), l'AP 1520-150 est le choix optimal. La différence de prix entre les trois modèles est proportionnelle à la puissance/taille.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec 3 300 kg, elle nécessite une grue ou un chariot élévateur de capacité adéquate. Dimensions 2 650 × 1 400 × 2 250 mm : vérifier l'accès à l'atelier. Outils, pièces de rechange et accessoires d'origine Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Assistance client disponible en italien.
Pour qui est la AP 1520-100
| Profil | Compatibilité | Motif |
|---|---|---|
| Hobbyste passionné | Non recommandé | Machine industrielle avec un poids de 3 300 kg et une ligne triphasée 400V requise. Application exclusivement professionnelle. |
| Atelier de charpenterie légère-moyenne | Recommandé | La largeur utile de 1 520 mm gère les cadres et les panneaux de format standard. 100 tonnes sont suffisantes pour la plupart des pressages répartis sur une grande largeur. |
| Production de panneaux / constructeur de cadres | Recommandé | Pour les pièces excédant 1 mètre de largeur, l'AP 1520-100 est le choix correctement dimensionné. Capacité de pliage jusqu'à 8 mm sur des largeurs allant jusqu'à 1,5 mètre. |
Non recommandé pour : les applications nécessitant plus de 100 tonnes sur la même largeur (considérer l'AP 1520-150 avec 150 t) ; les pièces de plus de 1 520 mm de largeur utile (considérer la gamme DKS à portique) ; le pliage en série de tôles longues (préférer les plieuses dédiées AKPL) ; les ateliers sans ligne triphasée industrielle 400V.
Capacité de pressage
| Spécification | Valeur |
|---|---|
| Force de pression max. | 100 tonnes |
| Course du piston | 300 mm |
| Largeur utile de travail | 1 520 mm |
| Hauteur utile de travail | 325 mm |
| Capacité de pliage | jusqu'à 8 mm |
Table
| Spécification | Valeur |
|---|---|
| Table inférieure | 500 × 1 520 mm |
| Trou traversant la table | Ø 100 mm |
Vitesses
| Spécification | Valeur |
|---|---|
| Vitesse d'avance | 8 mm/sec |
| Vitesse de travail | 5 mm/sec |
| Vitesse de retour | 10 mm/sec |
Moteur et alimentation
| Spécification | Valeur |
|---|---|
| Puissance moteur | 7,5 kW |
| Alimentation | 400V – 50Hz – triphasé |
Dimensions et poids
| Spécification | Valeur |
|---|---|
| Dimensions de la machine (L × P × H) | 2 650 × 1 400 × 2 250 mm |
| Poids net | env. 3 300 kg |
| Matériau de la structure | Fonte massive |
Conformité
| Spécification | Valeur |
|---|---|
| Marquage | CE |
| Directive | Machines 2006/42/CE |
Équipement standard
- Presse hydraulique universelle Bernardo AP 1520-100
- Table inférieure avec trou traversant Ø 100 mm
- Système hydraulique intégré
- Dispositifs de protection universels
- Jeu d'outils et de tirants
Questions fréquentes
Quand est-il judicieux de choisir l'AP 1520-100 plutôt que l'AP 1020-150 ?
Lorsque la largeur des pièces est la contrainte prédominante. L'AP 1520-100 a 500 mm de largeur utile en plus mais 50 tonnes en moins. Pour les pièces de plus de 1 mètre, l'AP 1520-100 est obligatoire ; pour les pièces plus étroites, l'AP 1020-150 offre plus de force.
Le choix est stratégique et dépend du travail typique en atelier. Pour les fabricants de panneaux, de cadres, de tôles de format standard 1 500 mm, l'AP 1520-100 est correctement dimensionnée. Pour les ateliers qui travaillent principalement des composants mécaniques étroits (arbres, profilés, supports), l'AP 1020-150 est préférable. Pour ceux qui ne veulent aucun compromis, l'AP 1520-150 combine les deux caractéristiques à un coût plus élevé.
Les 100 tonnes sont-elles suffisantes sur une largeur aussi grande ?
Pour des pressions uniformément réparties sur la largeur de 1 520 mm, oui. Pour des pressions concentrées sur un seul point, les 100 tonnes sont la limite : pour des concentrations très élevées, envisager l'AP 1520-150 avec 150 tonnes.
La pression effective sur la pièce dépend de la surface de contact : 100 tonnes concentrées sur 100 cm² produisent une pression de 10 t/cm², la même valeur avec 1 000 cm² est de 100 kg/cm². Pour les pressions distribuées, l'AP 1520-100 est correctement dimensionnée. Pour l'emboutissage profond ou le frettage concentré, l'AP 1520-150 est préférable.
Puis-je utiliser l'AP 1520-100 pour plier de la tôle longue ?
Pour des pliages occasionnels oui, jusqu'à 8 mm d'épaisseur sur des longueurs inférieures à 1 520 mm. Pour le pliage en production en série, évaluer les plieuses dédiées AKPL avec synchronisation des cylindres et contrôle NC.
L'AP est une presse universelle, pas une plieuse dédiée : elle plie correctement la tôle dans sa capacité mais manque des caractéristiques spécifiques des AKPL (synchronisation des cylindres, butée arrière avec vis à billes, contrôle NC). Pour les ateliers où le pliage est l'opération principale, l'AKPL est préférable ; pour les ateliers mixtes avec pliage occasionnel, l'AP est adéquate.
L'AP 1520-100 fonctionne-t-elle sur un compteur industriel standard ?
Oui. Le moteur de 7,5 kW (plus compact que le moteur de 11 kW de l'AP 150) est alimenté par des compteurs industriels standard. C'est un avantage par rapport à l'AP 1520-150.
La consommation du moteur de 7,5 kW est gérable par des tableaux électriques industriels standard sans dimensionnement spécial. Pour les ateliers avec des limitations de puissance disponible, l'AP 1520-100 est le choix le plus accessible par rapport à l'AP 1520-150 (moteur de 11 kW). La différence de consommation électrique à long terme peut être significative pour les ateliers à usage intensif.
La vitesse d'avance de 8 mm/sec est faible par rapport à l'AP 1020-150 (10 mm/sec). Pourquoi ?
La différence est due au moteur : 7,5 kW contre 11 kW. À débit de pompe égal, le moteur moins puissant produit des vitesses légèrement inférieures. C'est un compromis entre les coûts (moteur) et la cadence.
Pour la production en série à cadence élevée, la différence de 8 vs 10 mm/sec se traduit par des cycles légèrement plus lents (8-10% de temps en plus par cycle). Pour une utilisation intermittente, la différence est négligeable. L'AP 1520-100 avec moteur de 7,5 kW est dimensionnée pour une utilisation quotidienne standard, et non pour une production automatisée à haute cadence.
