Description

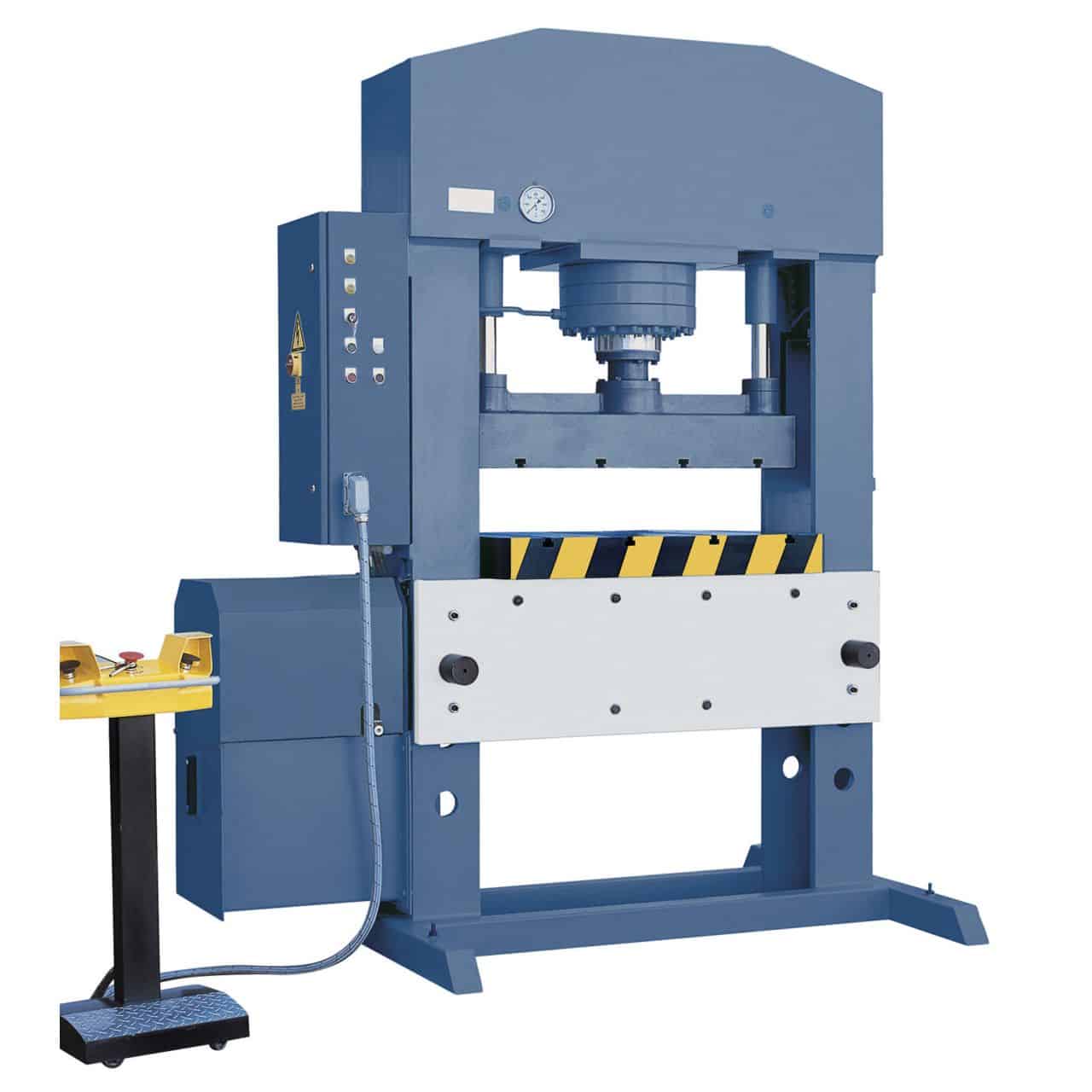

La presse hydraulique industrielle universelle Bernardo AT 1020-100 offre une force de pressage de 100 tonnes, une largeur de travail utile de 1 020 mm, une hauteur utile de 680 mm, une table inférieure de 500 × 1 020 mm avec un trou traversant de Ø 100 mm, une course de piston de 300 mm, une vitesse d'avance de 8 mm/sec, de travail de 5 mm/sec, de retour de 10 mm/sec, un moteur de 7,5 kW, une structure en fonte massive. Poids 2 800 kg. Convient pour l'estampage, le pliage, le redressage et l'assemblage de pièces hautes. Fabriquée en Autriche, distribuée en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
- Force de pressage : 100 tonnes
- Largeur utile de travail : 1 020 mm
- Hauteur utile de travail : 680 mm
- Table inférieure : 500 × 1 020 mm avec trou traversant Ø 100 mm
- Course du piston : 300 mm
- Moteur : 7,5 kW – 400V triphasé
- Poids : env. 2 800 kg
Qui utilise l'AT 1020-100 et pourquoi
La Bernardo AT 1020-100 est la presse universelle à force réduite de la famille AT, dimensionnée pour les usinages qui nécessitent une hauteur utile généreuse (680 mm, la plus haute de la famille) mais pas de forces maximales. Les 680 mm de hauteur utile sont la valeur la plus élevée parmi les presses universelles AP/AT Bernardo : ils permettent des usinages sur des moules hauts et des composants verticaux que les AP de 275 mm ne peuvent pas accueillir, et même les AT 1520-150 de 610 mm n'atteignent pas. Les 100 tonnes sont dimensionnées pour des moules hauts qui nécessitent des pressions distribuées, non concentrées. Dans les ateliers des clients Krollit, elle est choisie par les ateliers mécaniques avec des moules profonds, les fabricants de composants verticaux (cylindres, arbres hauts), et les laboratoires de prototypage qui alternent différents moules.
Sa place dans la gamme Bernardo
L'AT 1020-100 est le modèle d'entrée de gamme de la famille AT de Bernardo. Au-dessus, l'AT 1020-150 (même largeur, 150 t, hauteur 610 mm) pour plus de force mais moins de hauteur, et l'AT 1520-150 (largeur 1 520 mm, 150 t, hauteur 610 mm) pour des pièces plus larges. Caractéristique distinctive de l'AT 1020-100 : elle a la hauteur utile la plus étendue de la famille (680 mm vs 610 mm des autres AT). Ce choix de conception a du sens : avec un tonnage inférieur, la structure peut être plus haute sans compromettre la stabilité. Pour les ateliers qui travaillent des moules très hauts mais ne nécessitent pas 150 tonnes, l'AT 1020-100 est le choix le plus pertinent de la gamme. Pour ceux qui veulent plus de force en acceptant 70 mm de moins en hauteur, il faut passer à l'AT 1020-150 ou à l'AT 1520-150.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec 2 800 kg, elle nécessite une grue ou un chariot élévateur de capacité adéquate. Dimensions 2 150 × 1 400 × 2 480 mm : vérifier l'accès à l'atelier. Outils, pièces de rechange et accessoires d'origine Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Assistance clientèle en italien disponible.
Pour qui est l'AT 1020-100
| Profil | Compatibilité | Raison |
|---|---|---|
| Hobbyiste passionné | Non indiqué | Machine industrielle avec un poids de 2 800 kg et une ligne triphasée 400V requise. Application exclusivement professionnelle. |
| Atelier avec moules profonds et hauts | Recommandé | La hauteur utile de 680 mm est la plus étendue de la famille AT. Permet l'estampage sur des composants verticaux hauts qui nécessiteraient des presses industrielles spécialisées. |
| Fabricant de composants verticaux | Recommandé | Pour les cylindres, les arbres hauts, les assemblages verticaux. 100 tonnes sont adéquates pour les pressions distribuées sur des moules hauts. |
Non indiqué pour : applications nécessitant plus de 100 tonnes (évaluer l'AT 1020-150 à 150 t) ; usinages plats qui n'exploitent pas les 680 mm de hauteur (l'AP 1020 est plus économique) ; pièces de plus de 1 020 mm de large (évaluer l'AT 1520-150) ; ateliers sans ligne triphasée 400V industrielle.
Capacité de pressage
| Spécification | Valeur |
|---|---|
| Force max de pression | 100 tonnes |
| Course du piston | 300 mm |
| Largeur utile de travail | 1 020 mm |
| Hauteur utile de travail | 680 mm |
Table
| Spécification | Valeur |
|---|---|
| Table inférieure | 500 × 1 020 mm |
| Trou traversant table | Ø 100 mm |
Vitesse
| Spécification | Valeur |
|---|---|
| Avance | 8 mm/sec |
| Travail | 5 mm/sec |
| Retour | 10 mm/sec |
Moteur et alimentation
| Spécification | Valeur |
|---|---|
| Puissance moteur | 7,5 kW |
| Alimentation | 400V – 50Hz – triphasé |
Dimensions et poids
| Spécification | Valeur |
|---|---|
| Dimensions machine (L × P × H) | 2 150 × 1 400 × 2 480 mm |
| Poids net | env. 2 800 kg |
| Matériau structure | Fonte massive |
Conformité
| Spécification | Valeur |
|---|---|
| Marquage | CE |
| Directive | Machines 2006/42/CE |
Équipement standard
- Presse hydraulique universelle Bernardo AT 1020-100
- Table inférieure avec trou traversant Ø 100 mm
- Système hydraulique complet avec pompe intégrée
- Dispositifs de protection universels
- Set d'outils de base pour le montage et l'entretien
Foire aux questions
Pourquoi l'AT 1020-100 a-t-elle 680 mm de hauteur utile alors que l'AT 1020-150 n'en a que 610 mm ?
Avec un tonnage inférieur (100 vs 150 t), la structure peut être conçue plus haute sans compromettre la stabilité globale. C'est un compromis délibéré : moins de force mais plus d'espace vertical.
Les 50 tonnes de moins permettent une structure moins massive mais plus haute. Pour les ateliers qui privilégient la hauteur du moule, ce choix est stratégique. Les ateliers qui, au contraire, exigent une force maximale avec une hauteur intermédiaire choisissent l'AT 1020-150. Ceux qui veulent les deux caractéristiques au maximum doivent passer à des presses industrielles dédiées hors de la gamme universelle AP/AT.
Quelle est la différence pratique avec l'AP 1020-100 (100 t, largeur 1 020 mm) ?
L'AP 1020-100 n'existe pas dans la gamme standard Bernardo : pour 100 t et 1 020 mm de largeur, seule la version AT avec une hauteur utile de 680 mm existe. Pour 100 t en format AP, il faut l'AP 1520-100 (largeur 1 520 mm, hauteur 325 mm).
La gamme AP est optimisée pour des hauteurs limitées (275-325 mm), la gamme AT pour des hauteurs étendues (610-680 mm). Bernardo n'offre pas toutes les combinaisons possibles : pour chaque configuration largeur-tonnage, elle choisit la hauteur utile cohérente avec l'utilisation typique.
Le moteur de 7,5 kW est-il suffisant pour une utilisation continue ?
Oui. Le moteur est dimensionné pour des cycles continus avec une vitesse d'avance de 8 mm/sec. Pour une production en série avec des cadences standard, l'AT 1020-100 fonctionne sans limitations thermiques.
L'absorption de 7,5 kW est gérable par des armoires industrielles standard sans dimensionnement spécial. Pour les ateliers avec des limitations de puissance disponible, l'AT 1020-100 est le choix le plus accessible de la famille AT (l'AT 1020-150 nécessite 11 kW).
Puis-je travailler des composants plus grands que 500 × 1 020 mm ?
Seulement si la pièce rentre dans la table dans une orientation différente ou si le pressage est concentré dans une zone qui se trouve sur la table. Pour des pièces nettement plus grandes, évaluer l'AT 1520-150 (table 600 × 1 520 mm).
La table inférieure de l'AT 1020-100 est de 500 × 1 020 mm : la pièce doit reposer sur cette surface pour le pressage. Les pièces plus larges peuvent dépasser latéralement si elles ne nécessitent pas de pression dans cette zone. Pour une production en série sur des pièces plus grandes, il est recommandé de passer à une presse correctement dimensionnée.
Quel espace opérationnel est nécessaire en atelier ?
Les dimensions de la machine sont de 2 150 × 1 400 × 2 480 mm. Pour la manipulation des pièces, une zone opérationnelle d'au moins 3,5 × 3 m avec une hauteur de plafond minimale de 3 m est nécessaire.
La hauteur de 2 480 mm permet une installation dans des ateliers avec un plafond standard de 3 mètres. Le poids de 2 800 kg est le plus faible de la famille AT, facilitant l'installation et la manipulation initiale.
