Description

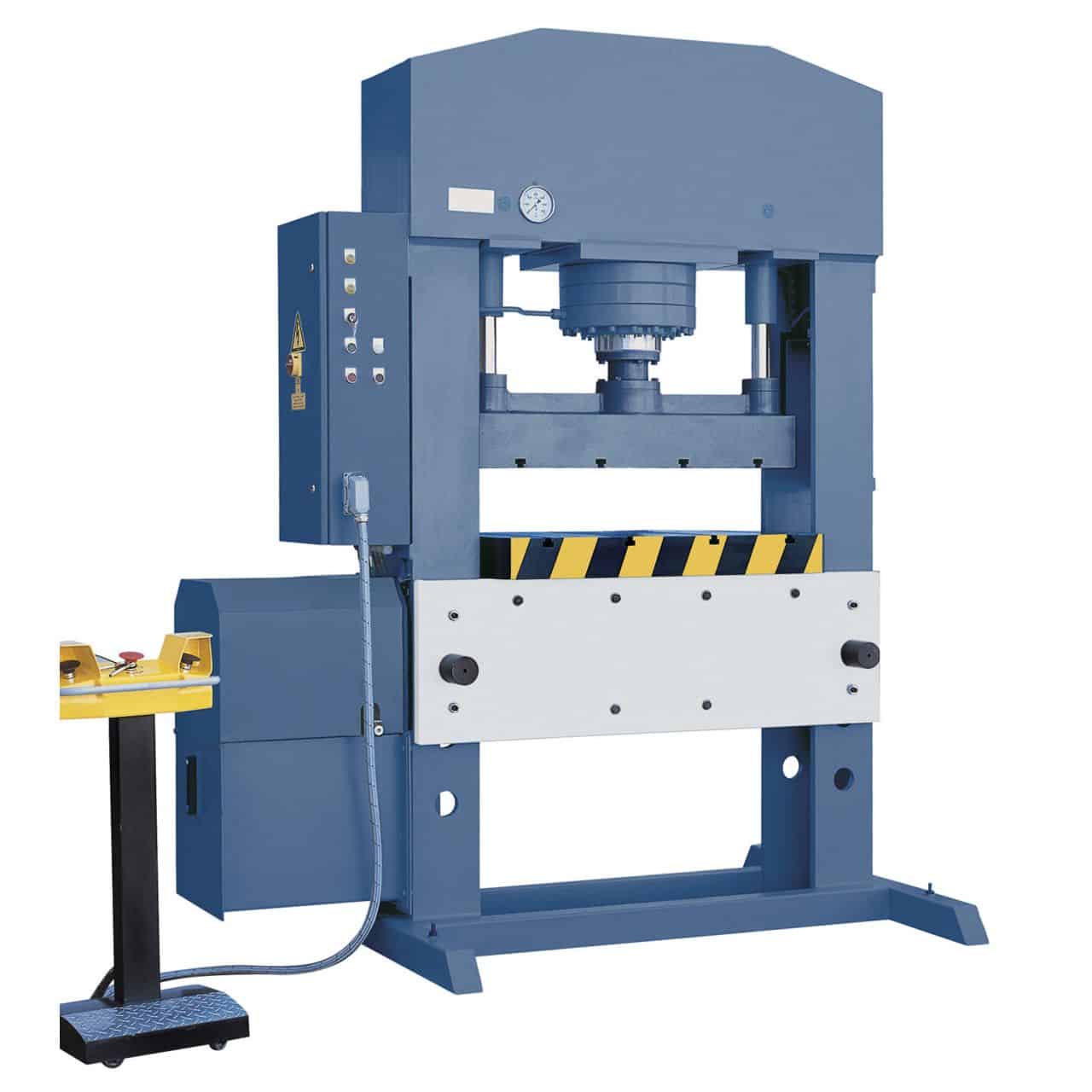

La presse industrielle hydraulique universelle Bernardo AT 1020-150 offre une force de pressage de 150 tonnes, une largeur de travail utile de 1 020 mm, une hauteur utile de 610 mm, une table inférieure de 600×1 020 mm avec un trou traversant de Ø 100 mm, une course de piston de 300 mm, une vitesse d'avance de 9 mm/sec, de travail de 5 mm/sec, et de retour de 10 mm/sec, un moteur de 11 kW, et une structure en fonte massive. Poids 3 400 kg. Convient pour l'estampage, le pliage, le redressage et l'assemblage. Fabriquée en Autriche, distribuée en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
- Force de pressage : 150 tonnes
- Largeur de travail utile : 1 020 mm
- Hauteur de travail utile : 610 mm
- Table inférieure : 600 × 1 020 mm avec trou traversant Ø 100 mm
- Course du piston : 300 mm
- Moteur : 11 kW – 400V triphasé
- Poids : env. 3 400 kg
Qui utilise l'AT 1020-150 et pourquoi
La Bernardo AT 1020-150 est une presse hydraulique industrielle universelle dimensionnée pour les opérations nécessitant une hauteur utile généreuse (610 mm) combinée à une force élevée (150 tonnes). La différence distinctive par rapport aux presses AP de la même famille est précisément la hauteur utile : l'AP 1020-150 a 275 mm, l'AT 1020-150 en a 610 mm. Cette caractéristique la rend adaptée aux opérations avec des moules hauts, le calage de composants de grande hauteur, l'assemblage de sous-ensembles verticaux et les applications que les presses AP ne peuvent pas accueillir en raison de limites de hauteur. Les 150 tonnes réparties sur une largeur de 1 020 mm permettent des pressions élevées sur des pièces de format moyen. Dans les ateliers des clients de Krollit, elle est choisie par les ateliers mécaniques industriels utilisant des moules hauts, les fabricants de composants mécaniques nécessitant des assemblages verticaux, et les ateliers qui alternent des opérations mixtes sur des pièces hautes.
Sa place dans la gamme Bernardo
L'AT 1020-150 appartient à la famille AT des presses universelles Bernardo, parallèle à la famille AP. La principale différence entre AT et AP est la hauteur utile : l'AT offre 610-680 mm, l'AP offre 275-325 mm. Même tonnage (100 ou 150 t) et mêmes largeurs (1 020 ou 1 520 mm), mais une hauteur utile plus que doublée. Au-dessus d'elle, l'AT 1520-150 (même force, largeur 1 520 mm). À côté, l'AT 1020-100 (même largeur, 100 t). Le choix entre la famille AT et AP dépend de la hauteur des pièces : pour les moules et les composants hauts, l'AT est indispensable ; pour les opérations plates, l'AP est dimensionnée correctement avec un coût inférieur. Le poids de 3 400 kg de l'AT 1020-150 (contre 3 200 kg pour l'AP 1020-150) reflète la structure plus haute requise pour accueillir les 610 mm de hauteur utile.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec 3 400 kg, elle nécessite une grue ou un chariot élévateur de capacité adéquate. Dimensions 2 450 × 1 400 × 2 540 mm : vérifier l'accès à l'atelier. Outils, pièces de rechange et accessoires originaux Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Pour qui est la AT 1020-150
| Profil | Compatibilité | Raison |
|---|---|---|
| Bricoleur passionné | Non indiqué | Machine industrielle d'un poids de 3 400 kg et nécessitant une ligne triphasée 400V. Application exclusivement professionnelle. |
| Atelier mécanique avec moules hauts | Recommandé | Hauteur utile de 610 mm gérant les moules et composants que les presses AP (275 mm) ne peuvent pas accueillir. 150 tonnes adaptées à l'emboutissage profond et au calage vertical. |
| Fabricant de composants mécaniques industriels | Recommandé | Pour les assemblages verticaux et les opérations nécessitant de l'espace en hauteur. La famille AT est le choix correctement dimensionné lorsque le moule ou le composant est haut. |
Non indiqué pour : les opérations nécessitant plus de 150 tonnes (évaluer les presses à portique DKS) ; les pièces de plus de 1 020 mm de largeur utile (évaluer l'AT 1520-150) ; les applications ne nécessitant pas une hauteur utile étendue (l'AP 1020-150 avec 275 mm est plus économique) ; les ateliers sans ligne triphasée industrielle 400V.
Capacité de pressage
| Spécification | Valeur |
|---|---|
| Force max de pression | 150 tonnes |
| Course du piston | 300 mm |
| Largeur de travail utile | 1 020 mm |
| Hauteur de travail utile | 610 mm |
Table
| Spécification | Valeur |
|---|---|
| Table inférieure | 600 × 1 020 mm |
| Trou traversant de la table | Ø 100 mm |
Vitesse
| Spécification | Valeur |
|---|---|
| Avance | 9 mm/sec |
| Travail | 5 mm/sec |
| Retour | 10 mm/sec |
Moteur et alimentation
| Spécification | Valeur |
|---|---|
| Puissance moteur | 11 kW |
| Alimentation | 400V – 50Hz – triphasé |
Dimensions et poids
| Spécification | Valeur |
|---|---|
| Dimensions de la machine (L × P × H) | 2 450 × 1 400 × 2 540 mm |
| Poids net | env. 3 400 kg |
| Matériau de la structure | Fonte massive |
Conformité
| Spécification | Valeur |
|---|---|
| Marquage | CE |
| Directive | Machines 2006/42/CE |
Équipement standard
- Presse hydraulique universelle Bernardo AT 1020-150
- Table inférieure avec trou traversant Ø 100 mm
- Système hydraulique intégré avec pompe haute performance
- Dispositifs de protection universels
- Jeu d'outils et de tirants
Questions fréquentes
Quelle est la différence pratique entre l'AT 1020-150 et l'AP 1020-150 ?
L'AT a une hauteur utile de 610 mm contre 275 mm pour l'AP. Même tonnage (150 t), même largeur (1 020 mm), même moteur (11 kW). L'AT est structurellement plus haute et pèse 3 400 kg contre 3 200 kg pour l'AP.
Le choix dépend de la hauteur des pièces et des moules. Pour les opérations avec des moules hauts, le calage vertical de composants, les assemblages nécessitant de l'espace en hauteur, l'AT est obligatoire. Pour les opérations plates (emboutissage bas, pliage, pressions simples), l'AP est dimensionnée correctement avec un coût inférieur. La différence de prix reflète la plus grande hauteur structurelle de l'AT.
Puis-je utiliser des moules standard de différentes tailles ?
Oui. La table de 600×1 020 mm, le trou traversant de Ø 100 mm et la hauteur utile de 610 mm accueillent la grande majorité des moules industriels standard.
La hauteur utile de 610 mm est l'avantage clé : les moules nécessitant 300 à 600 mm de hauteur entre la table et le vérin ne rentrent pas dans les presses AP mais rentrent correctement dans l'AT. Pour les moules de plus de 600 mm, il faut évaluer des presses industrielles dédiées avec une hauteur utile plus grande ou des configurations à portique (DKS) avec d'autres géométries.
La vitesse d'avance de 9 mm/sec est inférieure à celle de l'AP 1020-150 (10 mm/sec). Pourquoi ?
La différence est due à la plus grande course interne du cylindre pour la structure plus haute. À puissance moteur et débit de pompe égaux, une structure plus haute nécessite légèrement plus de temps pour remplir le cylindre pendant la course d'approche.
La différence de 9 vs 10 mm/sec est marginale (10% de temps en plus). Pour la production en série à cadence élevée, la différence est négligeable. Pour une utilisation quotidienne artisanale, la différence n'est pas perceptible. L'avantage de la hauteur utile étendue l'emporte nettement sur cette vitesse inférieure.
Quelle est sa consommation en production standard ?
Le moteur de 11 kW consomme en pleine charge généralement 11 à 12 kWh par heure effective. Avec un cycle de service standard de 60 à 70%, la consommation moyenne est de 7 à 8 kWh par heure.
Pour les ateliers ayant un coût électrique significatif, il est recommandé de planifier les cycles pour réduire les temps d'arrêt avec le moteur allumé. L'arrêt entre des cycles espacés réduit la consommation moyenne.
Quel espace opérationnel est nécessaire dans l'atelier ?
Les dimensions de la machine sont de 2 450 × 1 400 × 2 540 mm. Pour la manipulation des pièces, une zone opérationnelle d'au moins 4 × 3 m avec une hauteur de plafond minimale de 3 m est nécessaire.
La hauteur de 2 540 mm permet l'installation dans des ateliers avec un plafond standard de 3 mètres. Le poids de 3 400 kg nécessite un sol industriel standard. La table de 600×1 020 mm gère des pièces de dimensions standard de chaudronnerie légère et moyenne.
