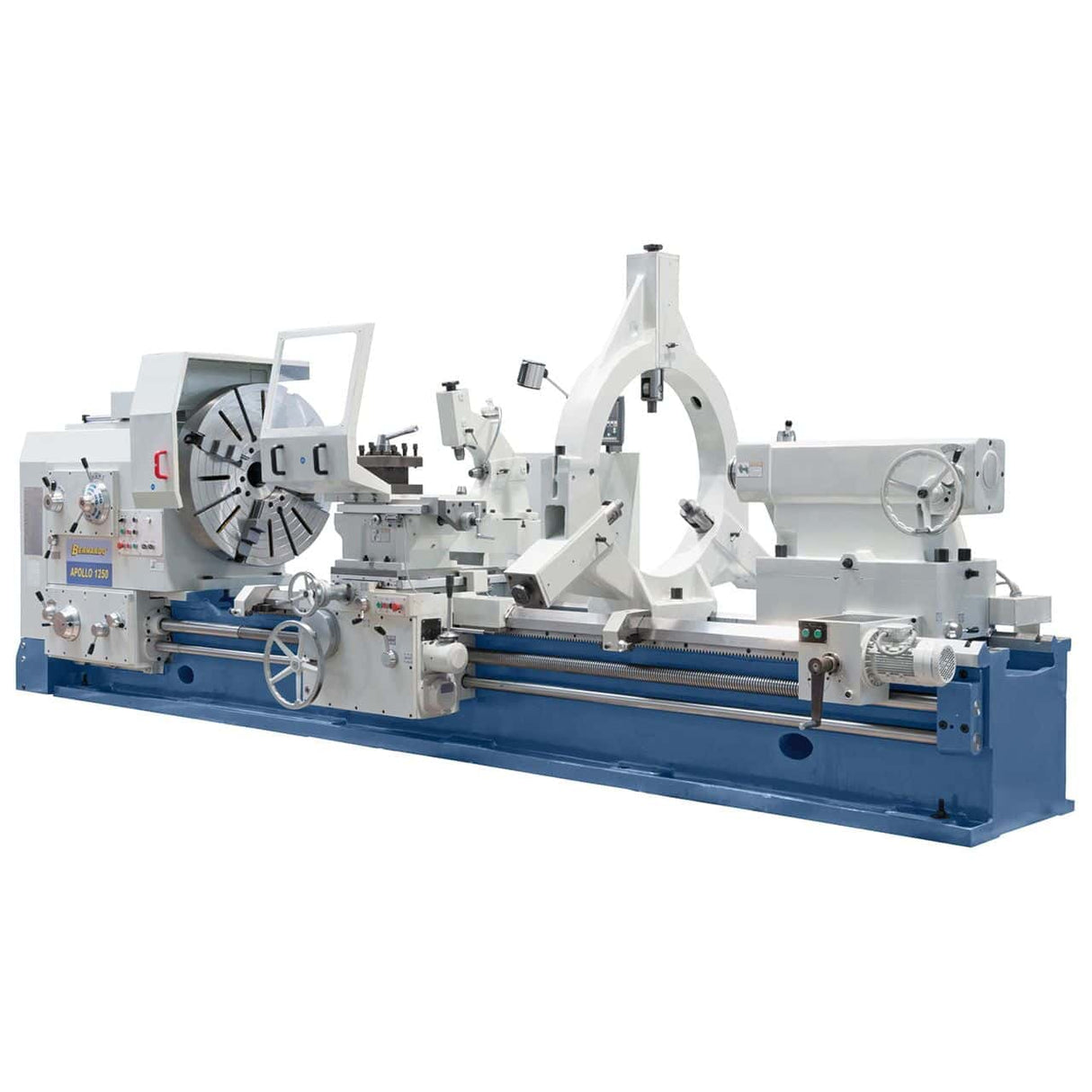

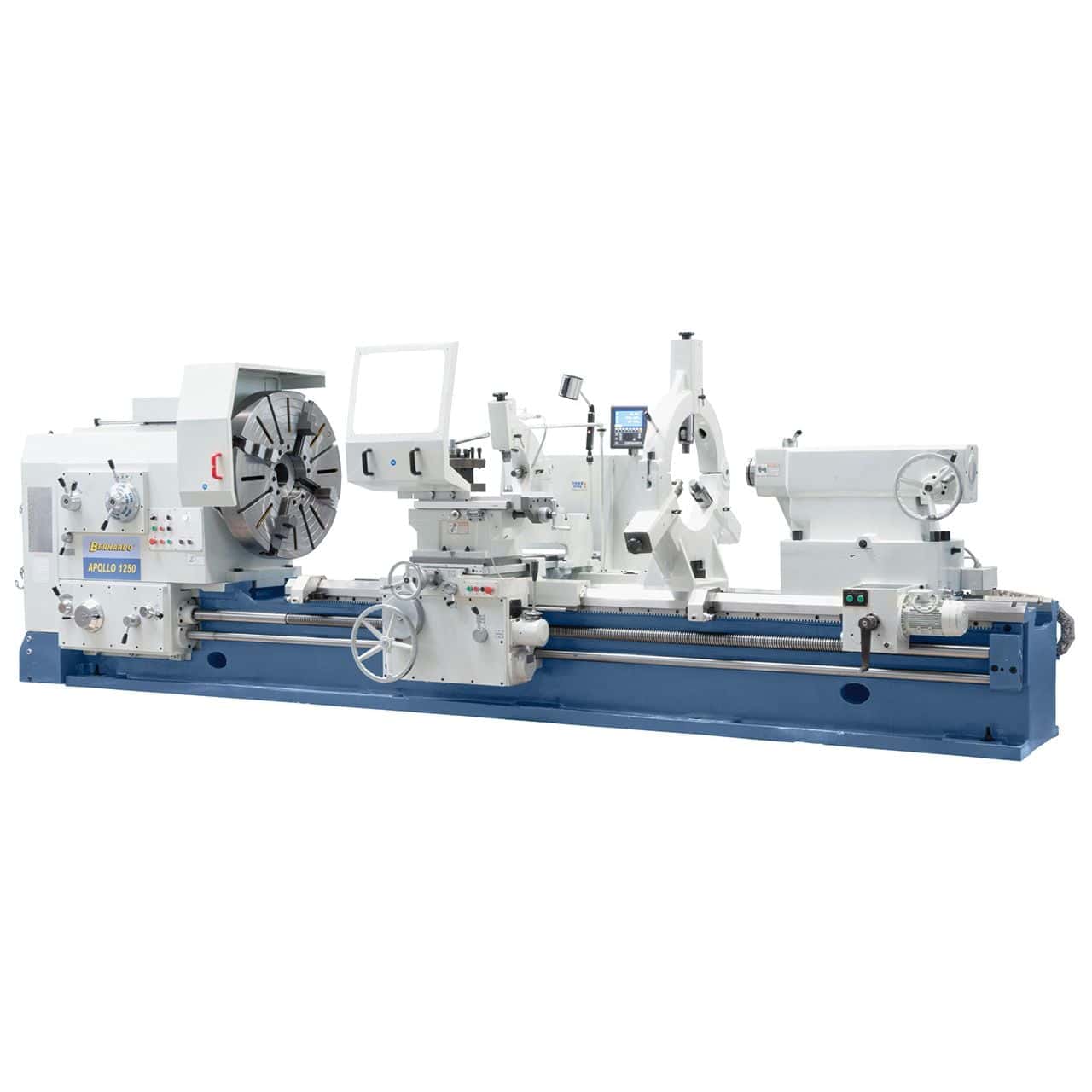

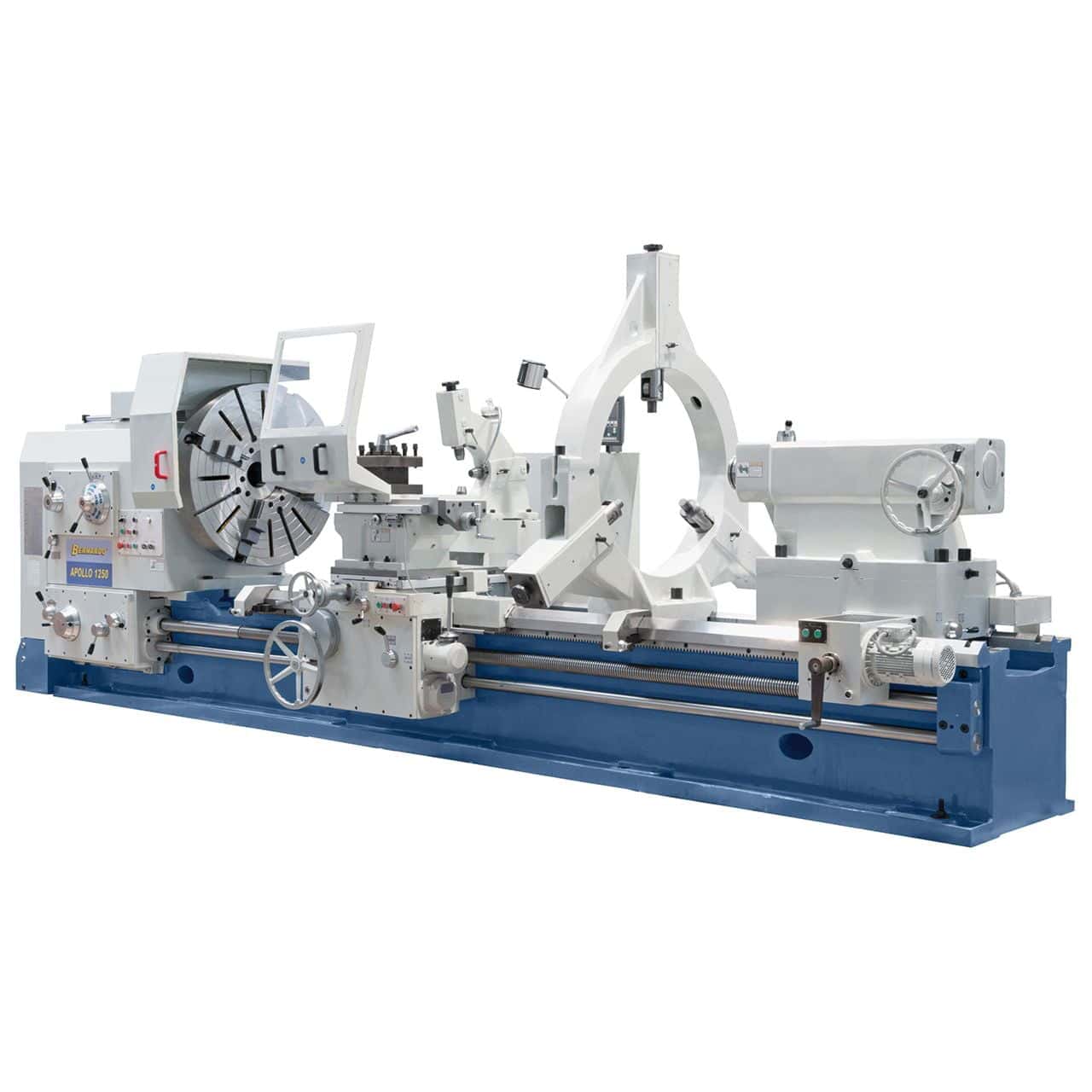

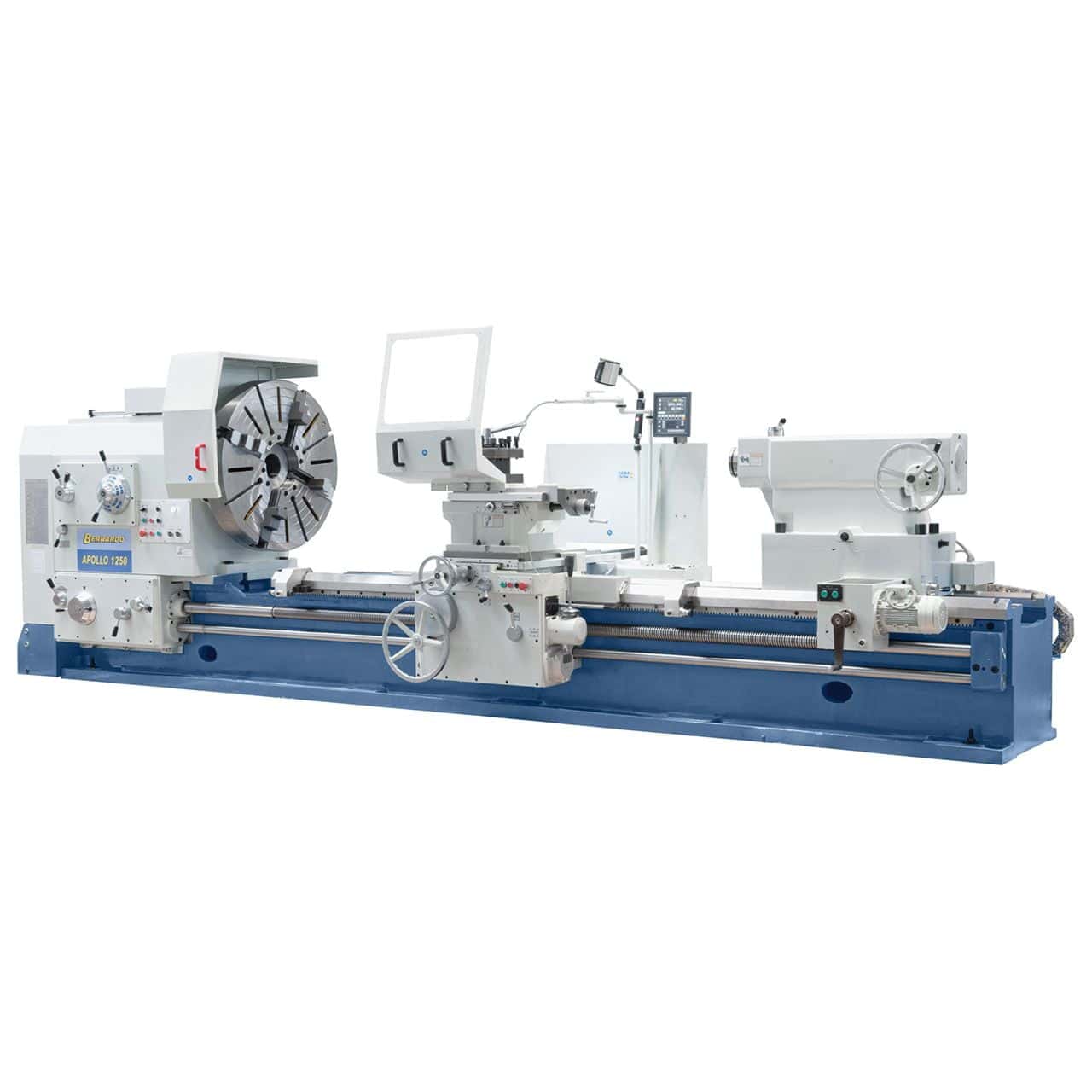

Tour parallèle lourd Bernardo Apollo 1600 x 5000 – distance entre pointes 5000 mm, diamètre 1600 mm, moteur 18-22 kW, CM 7, poids 23 000 kg, afficheur numérique 3 axes inclus

Le tour parallèle lourd Bernardo Apollo 1600 x 5000 est le modèle intermédiaire-lourd de la famille Apollo. Il offre une distance entre pointes de 5000 mm, un diamètre d'usinage sur le banc de 1600 mm, un diamètre d'usinage sur le chariot de 1200 mm, un diamètre maximum dans le rompu de 1800 mm, une largeur de banc de 1100 mm, un cône de broche MT 7 avec un alésage de 105 - 130 mm selon la configuration, une vitesse de broche de 2-400 tr/min avec boîte de vitesses, un moteur de 18-22 kW à 400V triphasé (selon la configuration). Visualiseur numérique 3 axes ES-12 V inclus, structure en fonte massive. Poids machine env. 23.000 kg. Adapté aux secteurs naval, énergétique, mécanique lourde. Fabriqué en Autriche, distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.

• Distance entre pointes : 5000 mm
• Diamètre d'usinage sur le banc : 1600 mm
• Diamètre d'usinage sur le chariot : 1200 mm
• Diamètre maximum dans le rompu : 1800 mm
• Largeur du banc : 1100 mm
• Cône de broche : MT 7 avec alésage 105 - 130 mm selon la configuration

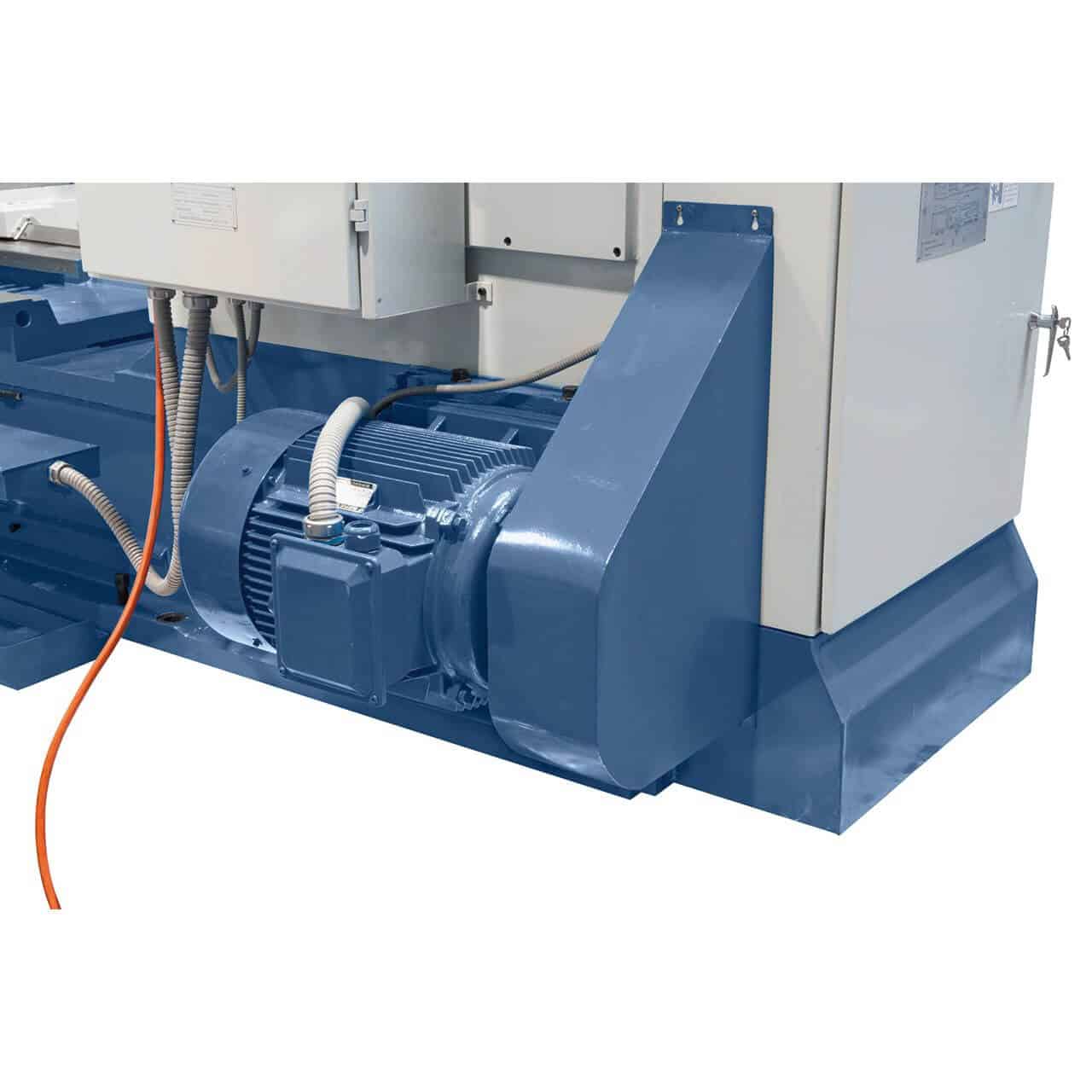

• Moteur : 18-22 kW – 400V triphasé (configuration)
• Poids machine : env. 23.000 kg

Qui utilise l'Apollo 1600 x 5000 et pourquoi

Le Bernardo Apollo 1600 x 5000 est l'un des tours parallèles lourds intermédiaires de la gamme Apollo, caractérisé par 5 000 mm entre pointes avec un diamètre de 1 600 mm sur le banc et un diamètre maximum dans le rompu de 1 800 mm. Le banc renforcé d'une largeur de 1 100 mm et le cône de broche MT 7 définissent la plage d'utilisation : usinage d'arbres, de profilés et de pièces cylindriques dans des ateliers industriels lourds avec des changements de vitesse dédiés aux travaux exigeants. La configuration avec changement de vitesse 2-400 tr/min et cône MT 7 définit cette catégorie comme industrielle lourde : usinage de pièces de dimensions considérables dans les secteurs naval et énergétique. Le diamètre maximum dans le rompu de 1 800 mm permet le tournage de brides et de disques de grandes dimensions que le diamètre sur le banc de 1 600 mm ne pourrait pas accueillir. Dans les ateliers des clients Krollit, l'Apollo 1600 x 5000 est choisi par les ateliers mécaniques industriels, les chantiers navals pour la réparation et la reconstruction d'axes et d'arbres, les fabricants de composants pour turbines et générateurs, et les ateliers spécialisés dans le tournage de précision sur des pièces lourdes.

Sa place dans la gamme Bernardo

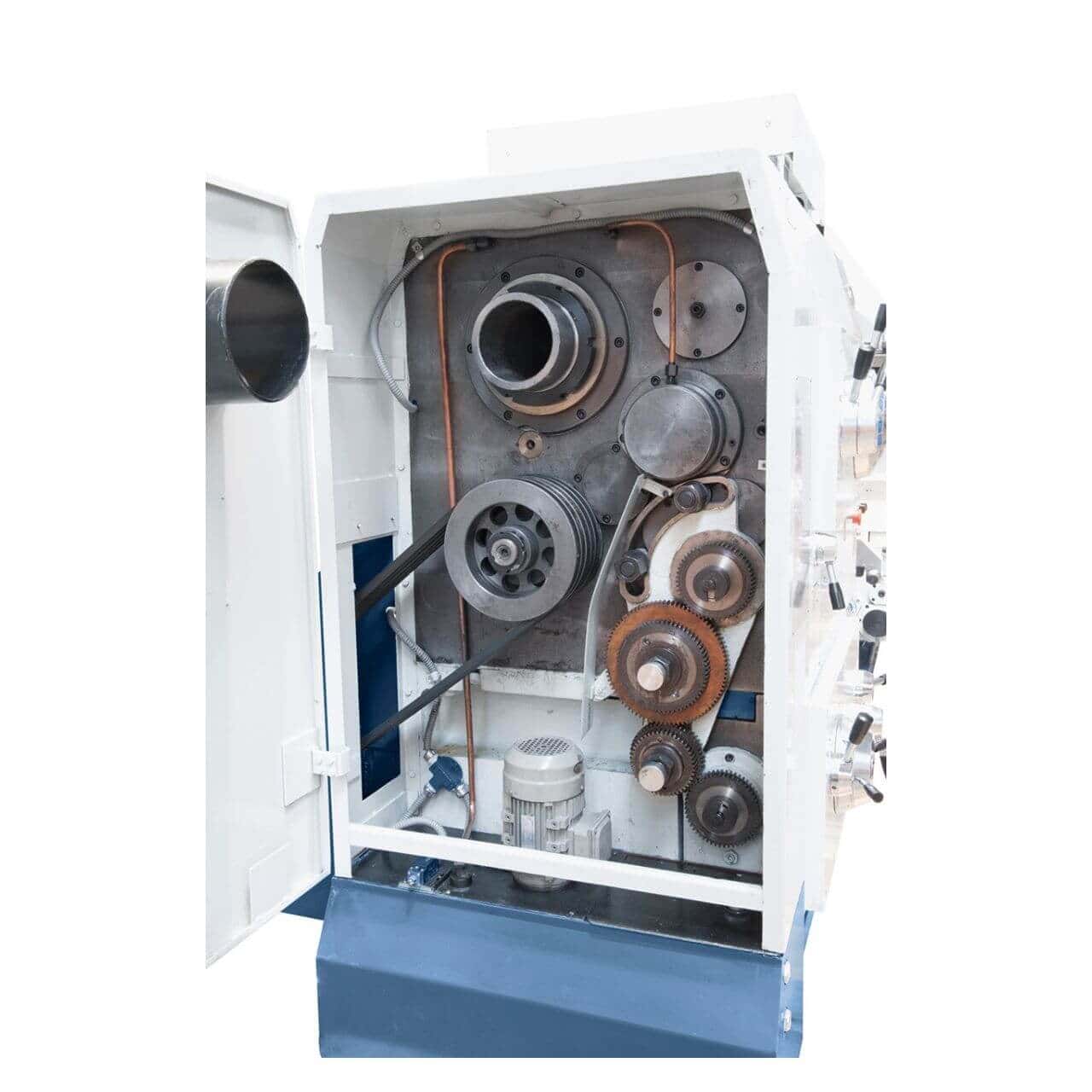

La famille Apollo Bernardo est la gamme de tours parallèles lourds pour applications industrielles. Elle se décline en 12 modèles organisés par diamètre d'usinage sur le banc (1000, 1250, 1600, 2000 mm) et distance entre pointes (1 500, 2 000, 3 000, 5 000, 8 000 mm). Famille 1600 industrielle (ce modèle) : cône MT 7, banc 1 100 mm, moteur 18-22 kW, vitesse de broche 2-400 tr/min avec boîte de vitesses. Adapté aux travaux industriels lourds avec boîte de vitesses dédiée pour un couple élevé sur des pièces volumineuses. La différence avec l'Apollo 1600 x 3000 (famille avec ISO A2-15) : la version MT 7 a une structure plus lourde et des vitesses plus faibles pour un couple supérieur, dimensionnée pour des applications industrielles continues. La différence avec la famille 2000 : même banc 1 100 mm et cône MT 7, mais diamètre d'usinage et diamètre dans le rompu inférieurs.

Logistique et support Krollit

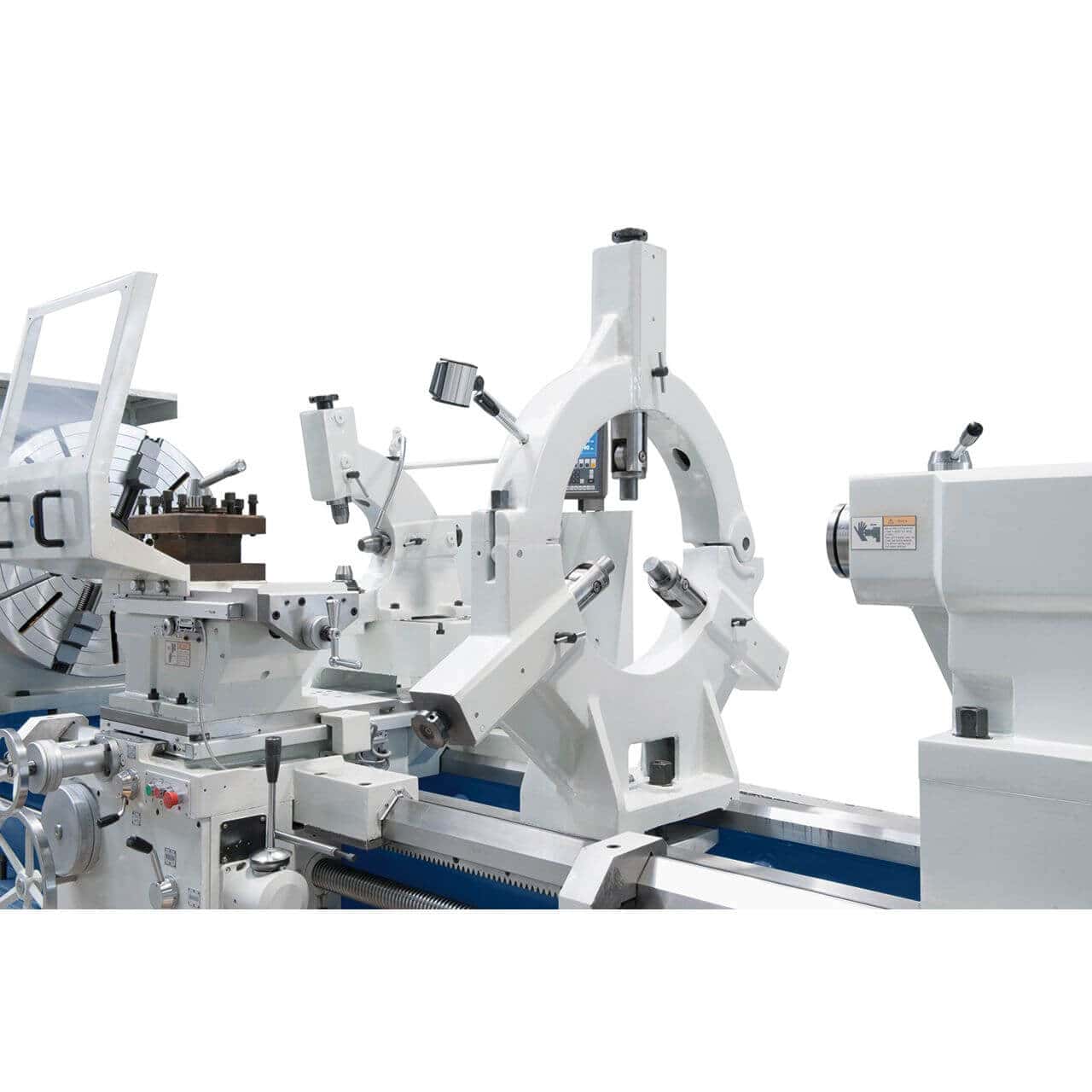

Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Avec un poids d'environ 23 000 kg, elle nécessite une grue de capacité adéquate, un sol industriel dimensionné et des fondations en béton armé. Dimensions environ 7,0 × 2,8 × 2,7 m : vérifier à l'avance l'accès à l'atelier, la hauteur sous plafond et les trajets de transport. Lunettes, contre-pointes, mandrins autocentrants et accessoires de rechange d'origine Bernardo disponibles en stock avec expédition en 3 à 5 jours ouvrables. Service client en français disponible.

À qui s'adresse l'Apollo 1600 x 5000

Non indiqué pour : les usinages nécessitant un diamètre supérieur à 1600 mm ou un rompu supérieur à 1800 mm (la famille 2000 avec un rompu de 2 300 mm est correctement dimensionnée) ; les ateliers aux besoins limités (la famille 1000-1250 est plus économique pour les usinages standard) ; les ateliers sans revêtement de sol industriel dimensionné ou sans ligne triphasée 400V industrielle ; la production en série à cadence élevée avec CNC.

Capacité de tournage

Broche et vitesses

Moteur et alimentation

Dimensions et poids

Conformité

Équipement standard

• Tour Bernardo Apollo 1600 x 5000

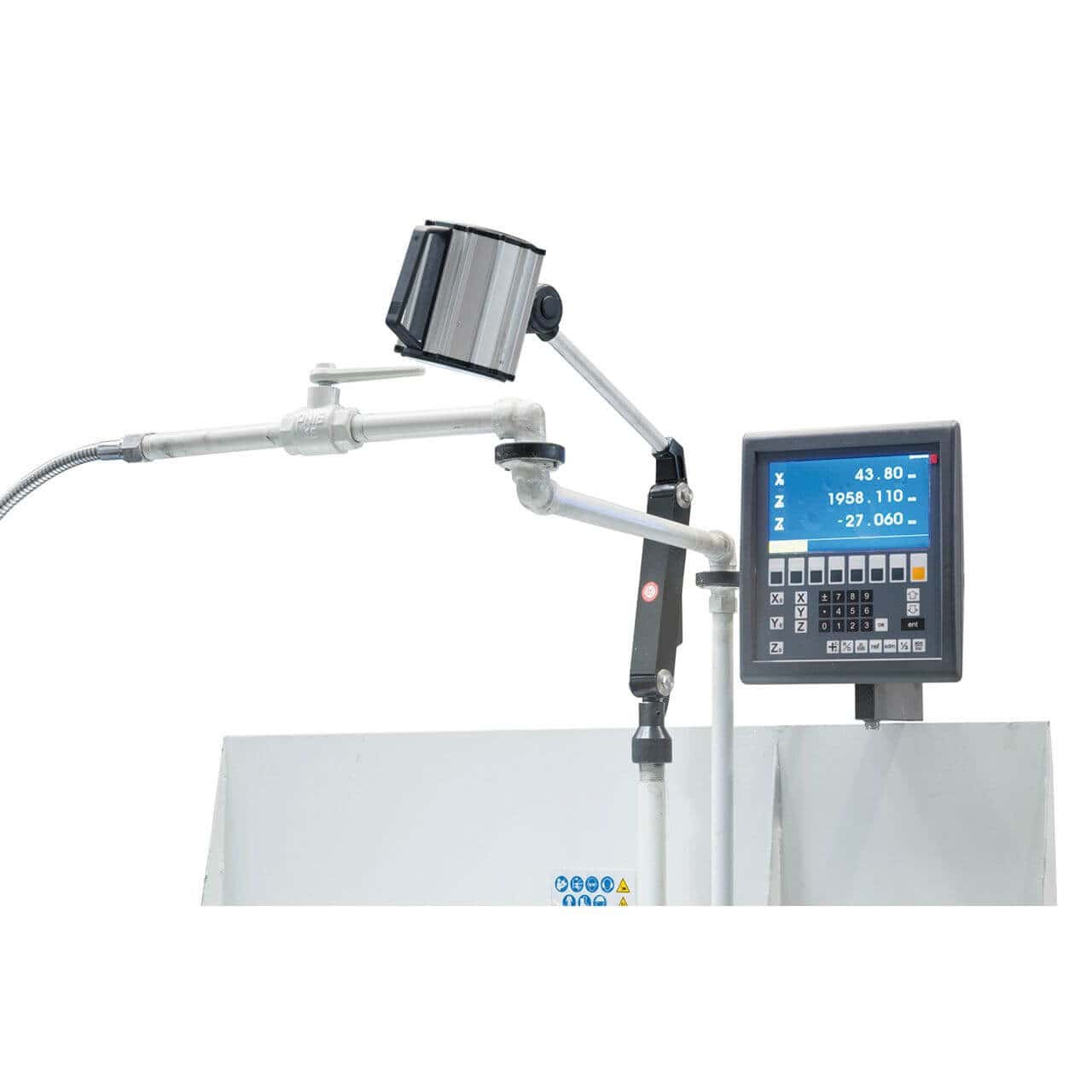

• Afficheur numérique 3 axes

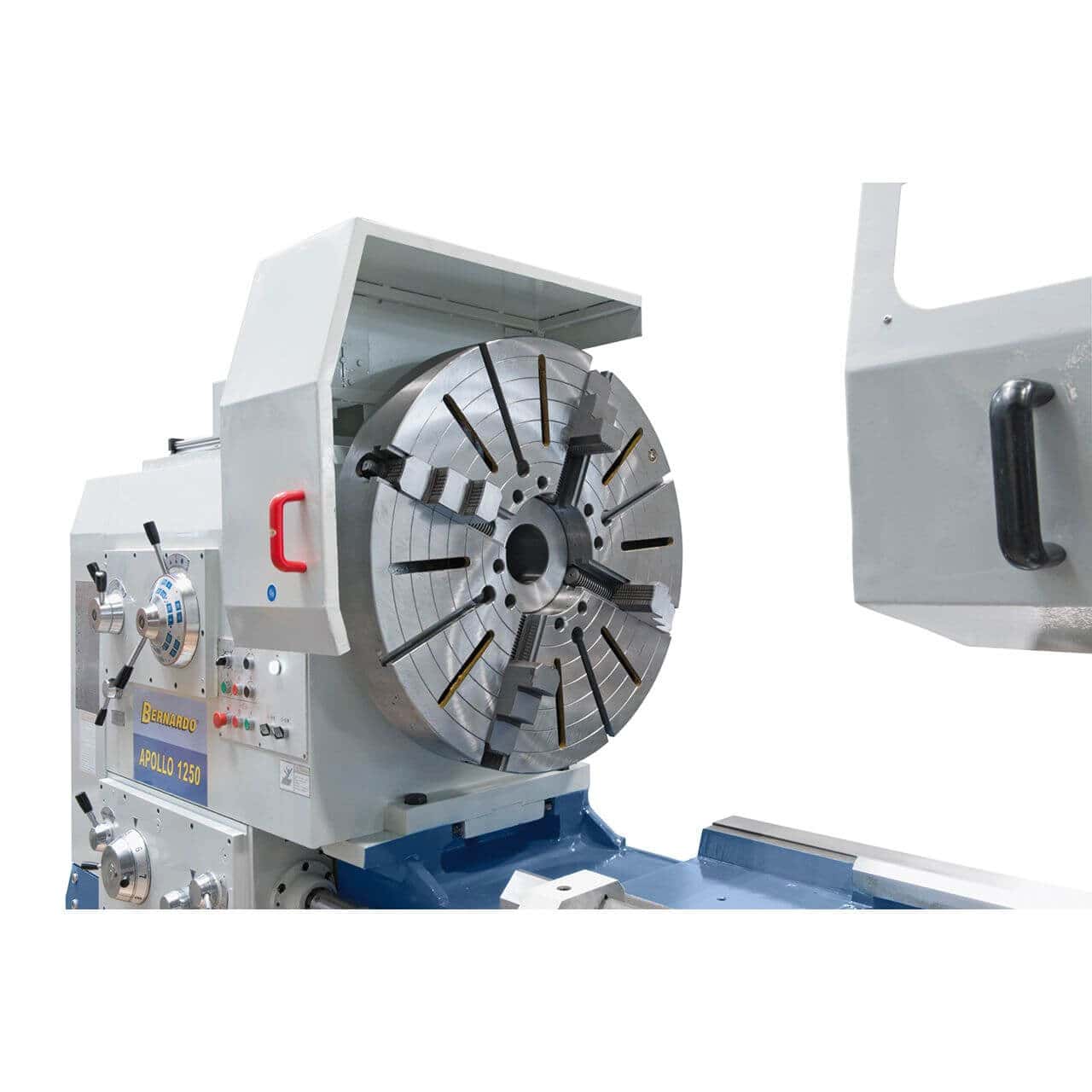

• Mandrin auto-serrant à 3 mors

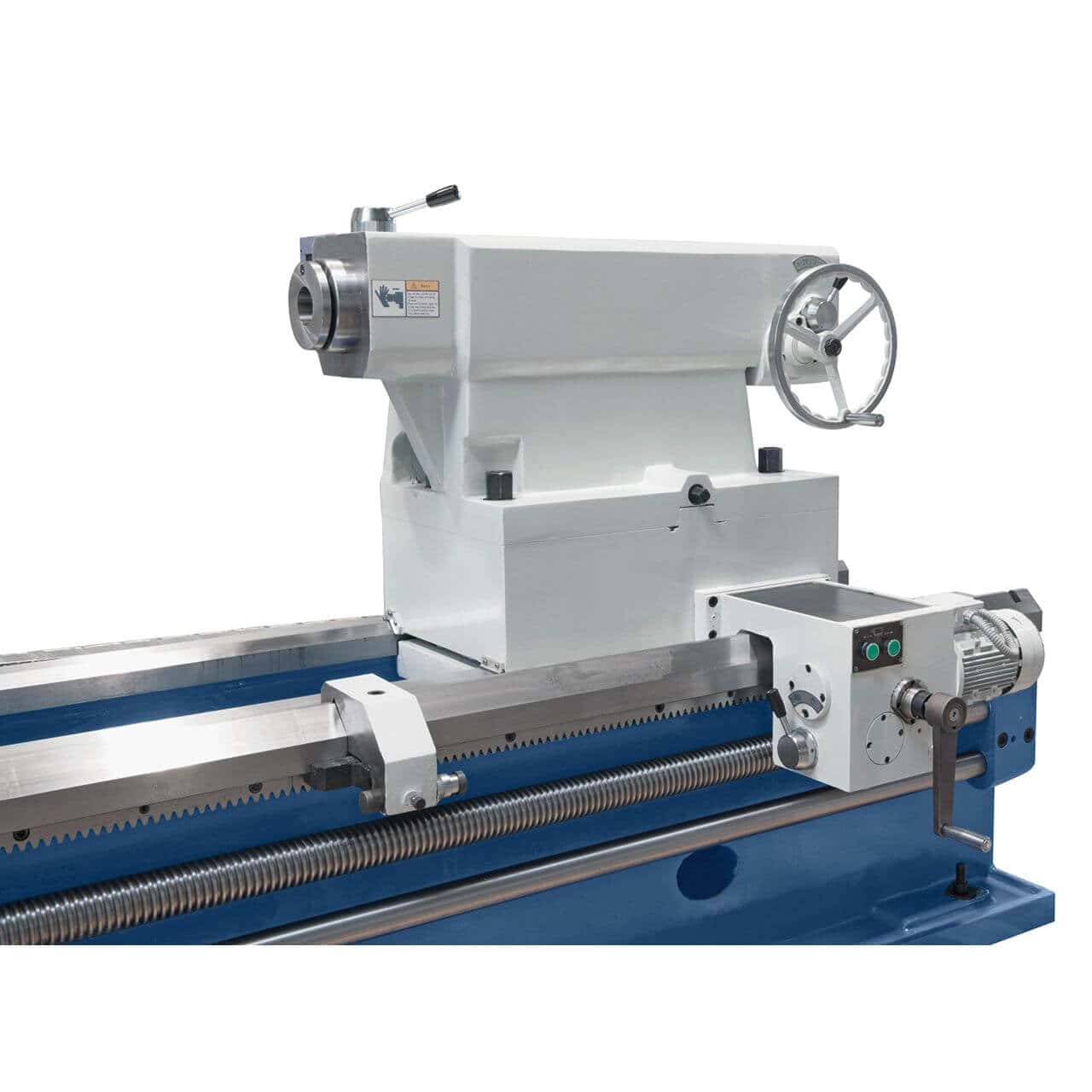

• Contre-pointe avec cône CM 7
• Jeu d'engrenages pour filetage
• Outillage de service
