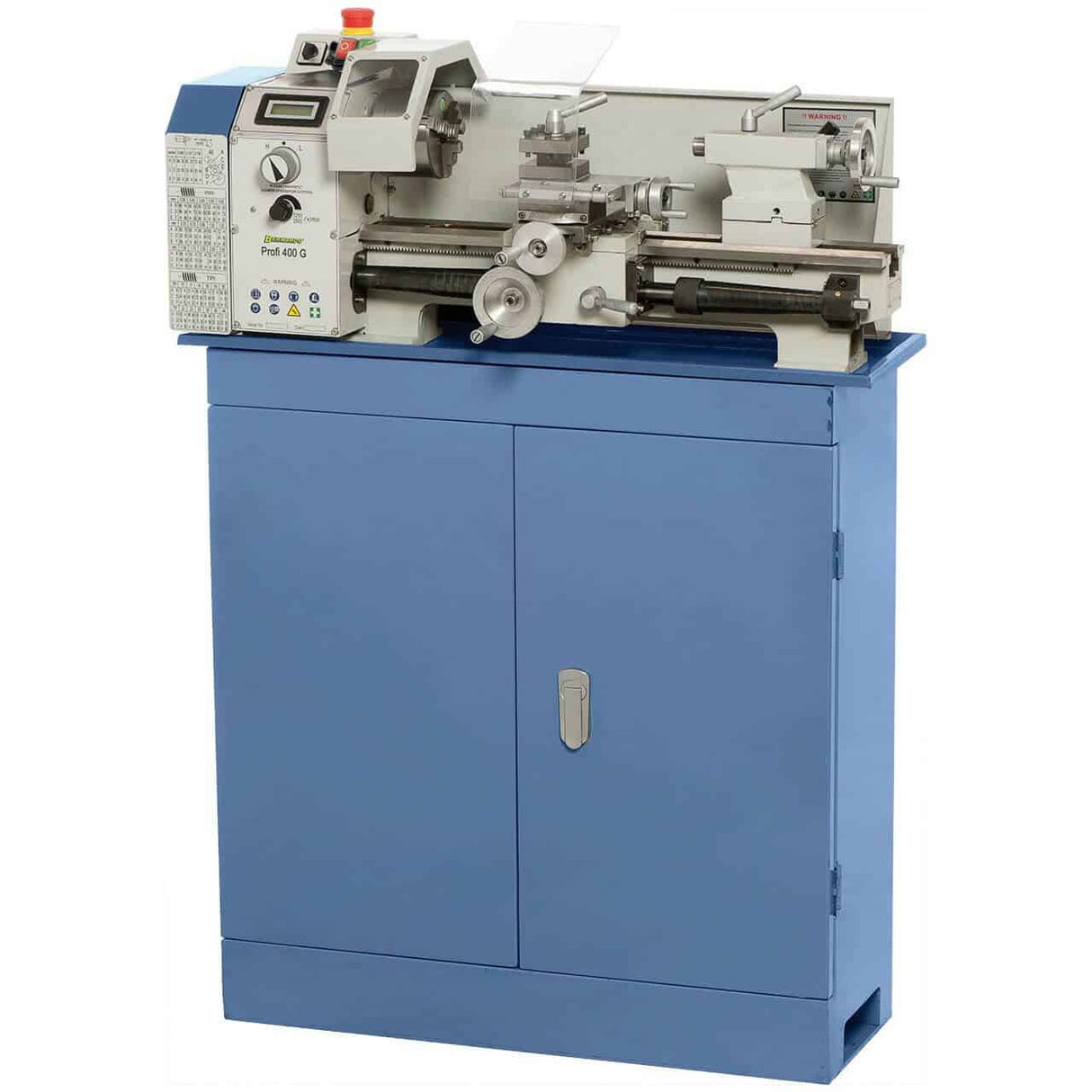

Le tour d'établi Bernardo Profi 400 G est dimensionné pour les amateurs avancés, les modélistes professionnels et les petits ateliers artisanaux ayant des exigences de précision, des filetages complets et un affichage numérique de la vitesse. Distance entre pointes 400 mm, hauteur de pointe 105 mm, diamètre tournable sur le banc Ø 210 mm, alésage de broche Ø 21 mm cône MK 3, mandrin autocentrant DK 11 Ø 100 mm à 3 mors, plage de vitesse 50-1 250 / 100-2 500 tr/min (réglage continu). Avances longitudinales (3) 0,089-0,198 mm/tour. Filetages métriques (15) 0,3-3 mm, filetages en pouces (12) 10-44 TPI. Course du fourreau de contre-pointe 55 mm cône MK 2. Moteur 0,6 kW (S1) - 0,8 kW (S6) à 230V monophasé, poids 60 kg, dimensions machine 930 × 400 × 380 mm (sans bâti). Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Distance entre pointes : 400 mm
-
Hauteur de pointe : 105 mm
-
Diamètre tournable sur le banc : Ø 210 mm
-
Alésage de broche : Ø 21 mm cône MK 3
-
Mandrin autocentrant : DK 11 Ø 100 mm à 3 mors
-
Plage de vitesse : 50-1 250 / 100-2 500 tr/min (réglage continu)
-
Avances longitudinales : (3) 0,089-0,198 mm/tour
-
Filetages métriques : (15) 0,3-3 mm
-
Filetages en pouces : (12) 10-44 TPI
-

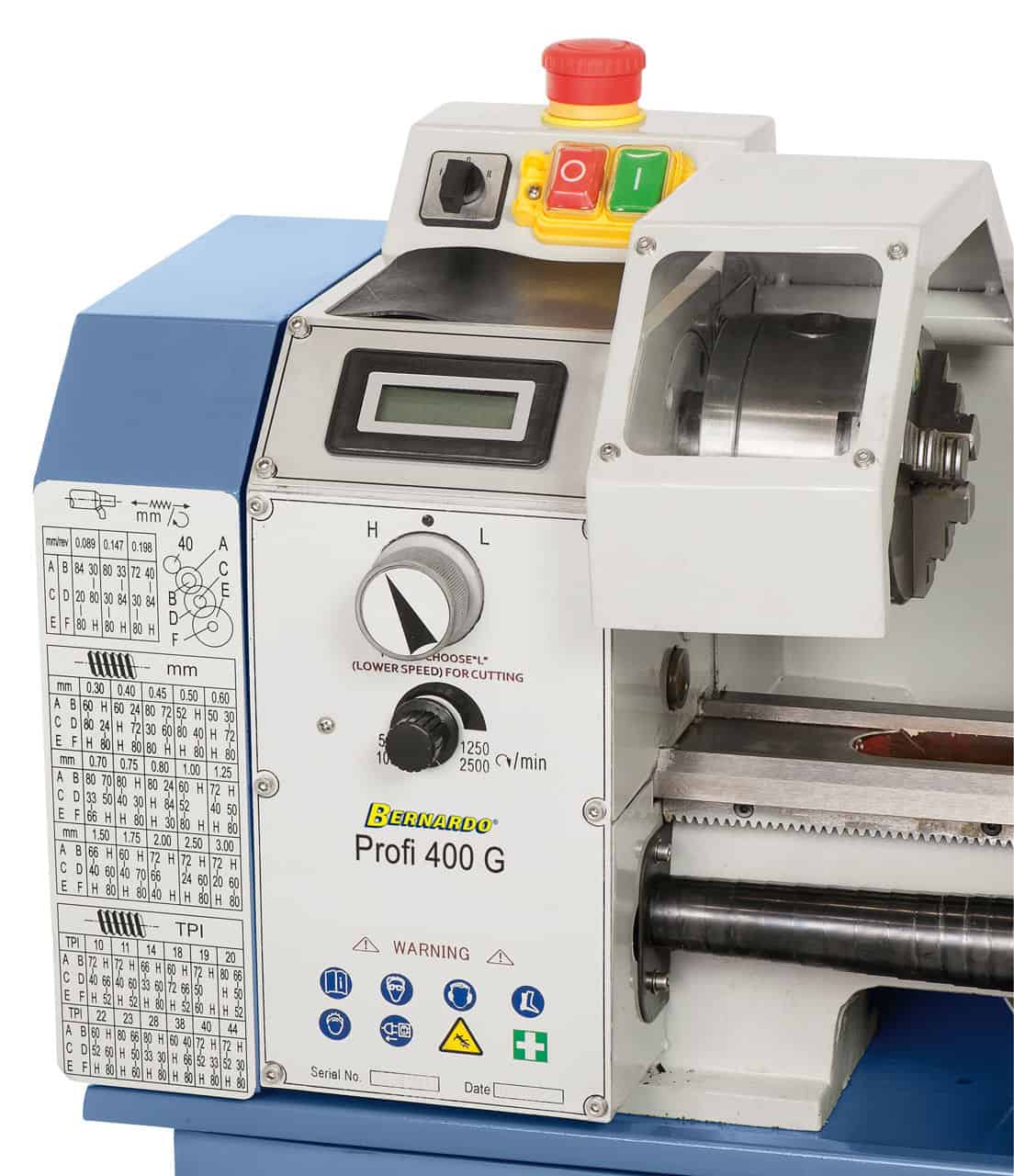

Affichage numérique : Indication de vitesse
-
Moteur : 0,6 kW (S1) / 0,8 kW (S6) - 230V monophasé
-
Poids : 60 kg
Qui utilise le Profi 400 G et pour quoi faire ?
Le Bernardo Profi 400 G est un tour d'établi compact de la gamme Profi (entrée de gamme professionnelle), dimensionné pour les amateurs avancés, les modélistes, les petits ateliers. Caractéristiques du Profi 400 G : distance entre pointes 400 mm, poids 60 kg, dimensions 930 × 400 × 380 mm. Modèle intermédiaire de la gamme Profi compacte : capacité supérieure au Profi 300 V (Ø banc 210 vs 180 mm) pour les pièces de taille moyenne. Mandrin à 3 mors DK11 Ø 100 mm avec alésage Ø 21 mm cône MK3 (alésage 1 mm plus grand que le Profi 300 V et le Profi 400 V). Même vitesse variable (50-1250/100-2500 tr/min) et même configuration de filetages que le 300 V et le 400 V, mais avec un moteur légèrement plus puissant (0,60 kW S1 vs 0,50 du 300 V). Avances automatiques à 3 niveaux (0,083-0,159 mm/tour dans le 300 V, 0,089-0,198 dans le 400 G/400 V) pour le contrôle de la finition. Filetages métriques 14-15 niveaux (0,3-3 mm) et en pouces 10-12 niveaux (10-44 TPI) : couverture standard pour la production de pièces filetées courantes. Indicateur numérique de la vitesse pour un contrôle précis du régime réglé. Dans les ateliers des clients de Krollit, les Profi compacts sont choisis par des amateurs avancés qui souhaitent des caractéristiques professionnelles (filetages, avances, affichage) dans des machines d'établi compactes sans avoir besoin d'un bâti dédié.
Sa place dans la gamme Bernardo
La gamme de tours à métaux Bernardo Profi est organisée par tailles et caractéristiques progressives : Profi 300 V, 400 G, 400 V (compacts 60-65 kg, moteur 0,50-0,60 kW, vitesse variable électronique) pour les amateurs avancés et les petits ateliers ; Profi 450 S et 450 S Vario (moyen 112 kg, moteur 0,90 kW) pour les ateliers artisanaux à usage quotidien ; Profi 550 WQ et 550 WQV (lourd 120 kg, moteur 0,75 kW mais avec avances séparées longitudinales + transversales et filetages complets) pour la production professionnelle de pièces filetées complexes. En dessous de la gamme Profi se trouve la gamme Hobby (entrée de gamme 14-130 kg) ; au-dessus se trouve la gamme Goliath (industrielle lourde 1 500-3 500 kg).
Le Profi 400 G est un modèle professionnel d'entrée de gamme de la gamme Profi : caractéristiques professionnelles (filetages complets, avances automatiques, affichage numérique de la vitesse) dans une machine d'établi compacte. Pour une utilisation professionnelle continue avec des pièces plus grandes, le Profi 450 S/450 S Vario (112 kg) ou le 550 WQ/WQV (120 kg) est correctement dimensionné. Pour la production industrielle lourde, la gamme Goliath est correctement dimensionnée. Les 3 modèles compacts (300 V, 400 G, 400 V) se différencient par : le 300 V plus compact et légèrement moins puissant, le 400 G avec un alésage de broche Ø 21 mm et une hauteur de pointe de 105 mm, le 400 V avec un alésage de Ø 20 mm et une hauteur de pointe de 100 mm.
Logistique et support Krollit
Expédition Bernardo en 5-9 jours ouvrables (7 jours dans le Sud). Avec un poids de 60 kg, il peut être déplacé par une personne ; le tour est dimensionné pour être positionné sur un établi robuste existant (capacité de plus de 100 kg). Mandrins autocentrants supplémentaires, inserts pour tourelle à 4 positions, engrenages de rechange, accessoires et pièces de rechange Bernardo d'origine disponibles en stock avec expédition en 3-5 jours ouvrables. Assistance clientèle en italien disponible.
Pour qui est le Profi 400 G
| Profil |
Compatibilité |
Raison |
| Hobbyiste avancé / modéliste professionnel |
Recommandé |
Tour compact de 60 kg avec des caractéristiques professionnelles : filetages complets métriques + pouces, avances automatiques, affichage numérique de la vitesse. Distance entre pointes de 400 mm et Ø 210 mm sur le banc pour pièces petites à moyennes. |
| Petit atelier artisanal |
Recommandé |
Mandrin DK11 Ø 100 mm avec alésage traversant pour l'utilisation d'accessoires standard (pinces, réductions, mandrins à 4 mors pour accessoires spéciaux). Vitesse variable électronique continue pour l'accord avec différents matériaux. |
| Atelier avec production régulière et grandes pièces |
Adéquat |
Pour une utilisation intensive avec des pièces de plus de Ø 200-210 mm sur le banc, le Profi 450 S/Vario (Ø 230 mm) ou le 550 WQ/WQV (Ø 250 mm) avec un moteur plus puissant est correctement dimensionné. |
Non indiqué pour : utilisation quotidienne professionnelle avec de grandes pièces (au-delà de Ø 210 mm sur le banc ; le Profi 450 S/Vario ou le 550 WQ/WQV est correctement dimensionné) ; ateliers sans ligne industrielle 230V avec une bonne tenue (moteur 0,50-0,60 kW nécessite un compteur civil dimensionné) ; alimentation triphasée 400V (pour les ateliers avec ligne triphasée, la version 400V du Hobby 500 ou de la gamme Goliath est correctement dimensionnée) ; CNC programmée (les Profi sont des tours manuels, non CNC).
Capacité d'usinage
| Spécification |
Valeur |
| Distance entre pointes |
400 mm |
| Hauteur de pointe |
105 mm |
| Diamètre tournable sur le banc |
Ø 210 mm |
Mandrin
| Spécification |
Valeur |
| Alésage de broche |
Ø 21 mm |
| Cône d'alésage de broche |
MK 3 |
| Mandrin autocentrant |
DK 11 Ø 100 mm à 3 mors |
Vitesse et avances
| Spécification |
Valeur |
| Plage de vitesse |
50-1 250 / 100-2 500 tr/min (réglage continu) |
| Avances longitudinales |
(3) 0,089-0,198 mm/tour |
Filetages
| Spécification |
Valeur |
| Filetages métriques |
(15) 0,3-3 mm |
| Filetages en pouces |
(12) 10-44 TPI |

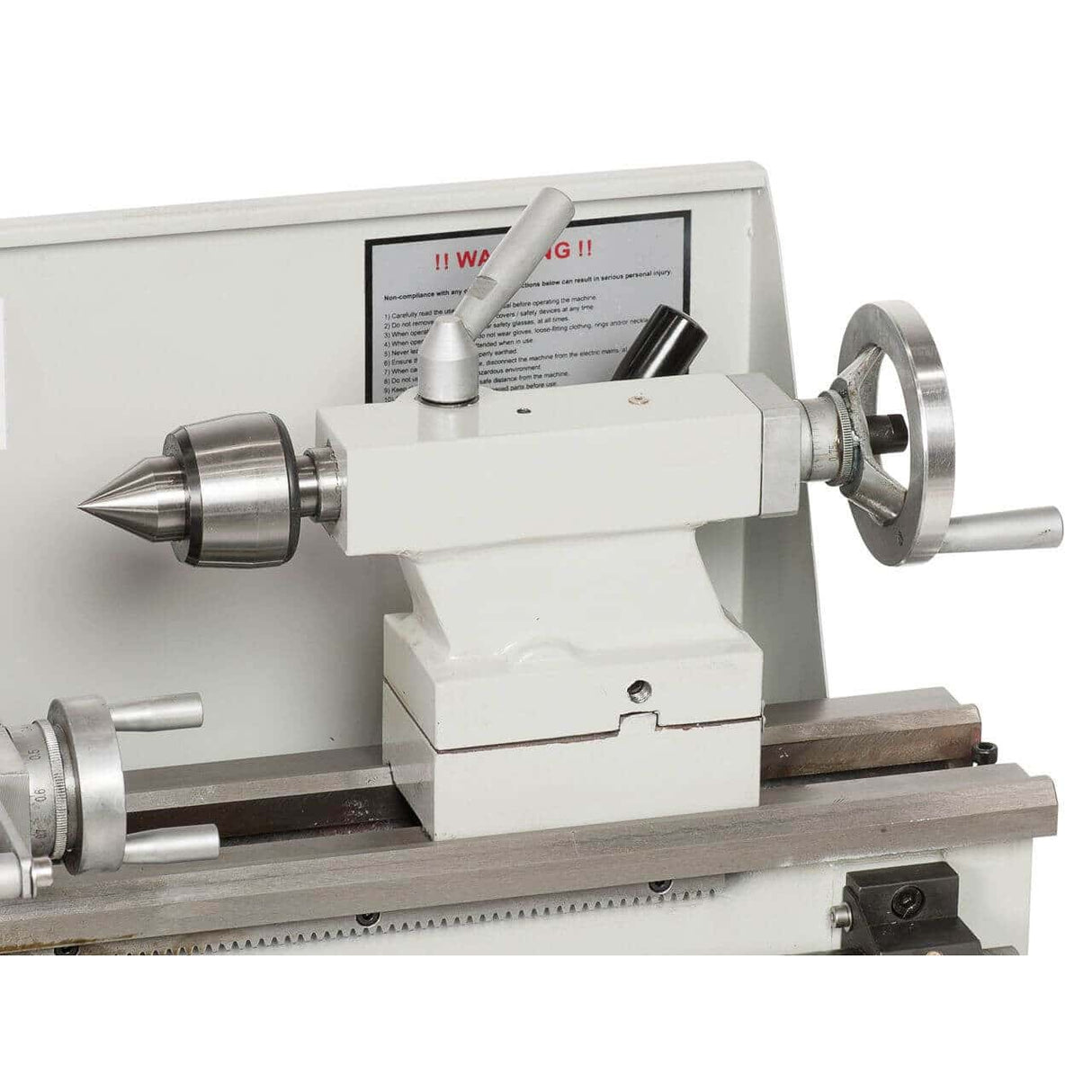

Contre-pointe
| Spécification |
Valeur |
| Course du fourreau de contre-pointe |
55 mm |
| Cône de contre-pointe |
MK 2 |
Moteur et alimentation
| Spécification |
Valeur |
| Puissance moteur S1 100% |
0,6 kW |
| Puissance moteur S6 40% |
0,8 kW |
| Tension |
230V monophasé / 50 Hz |
Indication numérique
| Spécification |
Valeur |
| Affichage vitesse |
Indication numérique tr/min |
Dimensions et poids
| Spécification |
Valeur |
| Dimensions de la machine (L × P × H) |
930 × 400 × 380 mm (sans bâti) |
| Poids |
60 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Tour Bernardo Profi 400 G complet
- Mandrin autocentrant DK 11 Ø 100 mm à 3 mors
- Porte-outils quadruple
- Pointes centrales

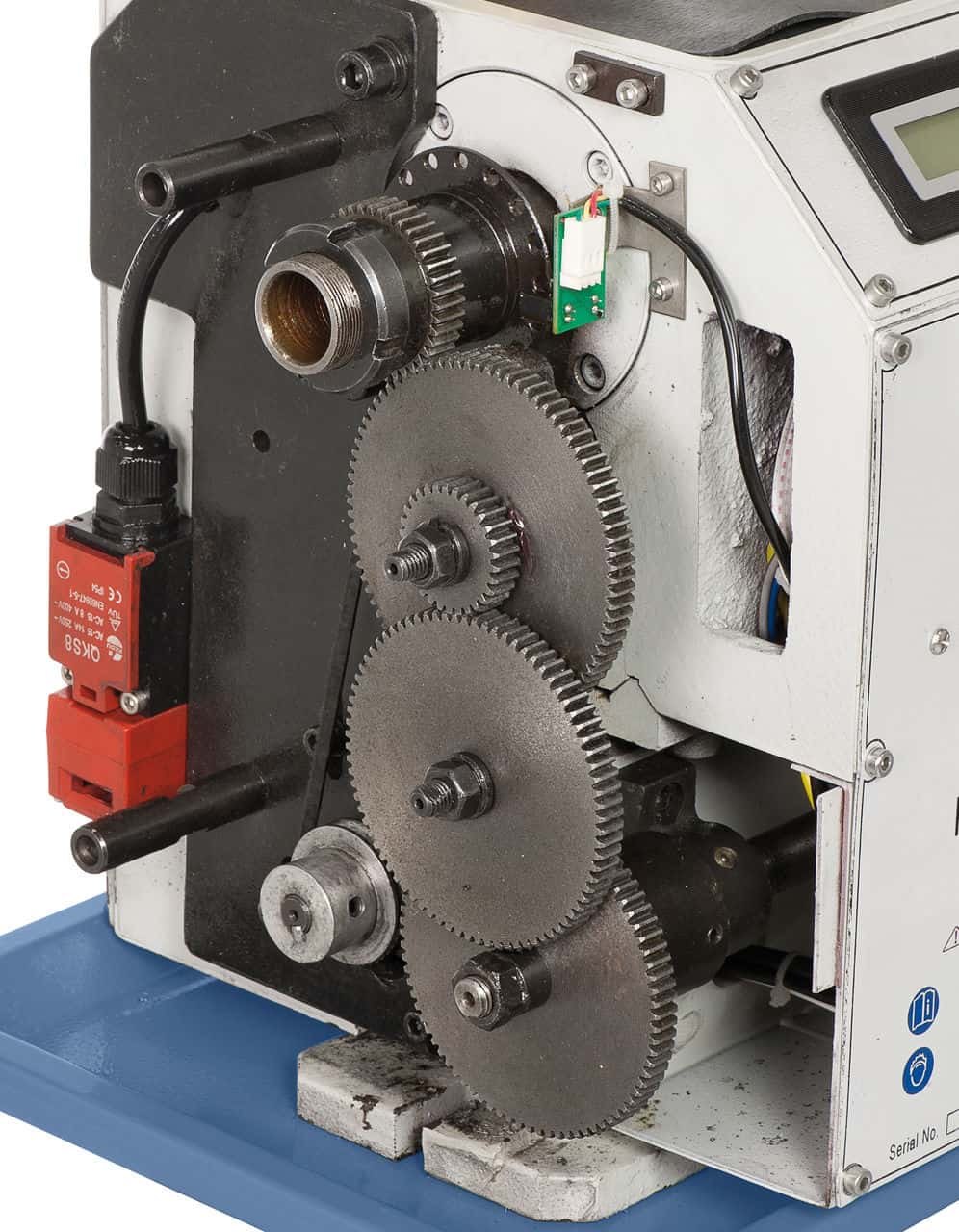

- Engrenages de rechange
- Protection de mandrin
- Paroi arrière à copeaux
- Bac de récupération des copeaux
- Indication numérique de la vitesse
- Roues de rechange
- Manuel d'utilisation en italien
Foire aux questions
Quelle est la différence entre le Profi 400 G et les modèles Hobby de la gamme ?
Les Profi compacts sont le niveau supérieur aux Hobby : caractéristiques professionnelles (filetages complets métriques + pouces, mandrin DK11 Ø 100 mm, affichage numérique de la vitesse, moteur 0,50-0,60 kW) dans une machine d'établi compacte. Les Hobby sont des modèles d'entrée de gamme avec des caractéristiques plus simplifiées (filetages optionnels sur les modèles de base, mandrins de diamètres inférieurs, moteurs 0,15-0,55 kW).
Différence pratique : pour une utilisation occasionnelle en amateur, un Hobby 250/350 est suffisant ; pour une utilisation plus intensive avec des exigences de filetages professionnels, le Profi compact est correctement dimensionné. La gamme Profi medium (450 S/Vario) et heavy (550 WQ/WQV) est dimensionnée pour un usage quotidien professionnel ou amateur avancé continu.
L'alimentation 230V monophasée est-elle vraiment suffisante pour un usage professionnel ?
Pour le Profi 400 G, oui. Le moteur 0,6 kW (S1) - 0,8 kW (S6) est dimensionné pour une utilisation continue en 230V monophasé. La machine est dimensionnée pour un usage professionnel en laboratoire artisanal, pas pour une production industrielle lourde.
Vérification recommandée avant l'installation : ligne électrique avec section adéquate (câble 4 mm² pour moteur 0,90+ kW, 2,5 mm² pour moteurs 0,50-0,80 kW), disjoncteur magnétothermique dédié 16-20A, prise industrielle CEE 16A 230V. Pour les ateliers avec d'autres charges simultanées (compresseurs, aspirateurs), vérifier la puissance disponible sur le compteur (minimum 6 kW pour usage simultané). Pour un usage industriel lourd, la gamme Goliath avec moteur 9 kW triphasé 400V est dimensionnée.
Quelles pièces puis-je usiner avec le Profi 400 G ?
Pièces typiques : tournage cylindrique d'arbres et de cylindres jusqu'à Ø 210 mm et longueur 400 mm entre pointes, surfaçage, réalisation de gorges, chanfreins et congés, filetages métriques (15) 0,3-3 mm et en pouces (12) 10-44 TPI. Matériaux typiques : aciers doux (Fe360, S235), aciers alliés (C45, 39NiCrMo3), aciers inoxydables (AISI 304, 316), aluminium et alliages légers, laiton, bronze, plastique technique.
Limites : Ø maximum sur le banc 210 mm, alésage de broche Ø 21 mm (limite maximale pour barres traversantes). Pour des pièces plus grandes, les modèles supérieurs de la gamme Profi ou la gamme Goliath sont correctement dimensionnés. Pour un usage amateur occasionnel standard, tous les modèles Profi sont adaptés ; pour une production régulière avec des pièces spécifiques, évaluer la capacité du modèle choisi.
Puis-je installer le Profi 400 G sur n'importe quel établi ?
Oui, sur des établis robustes avec une capacité de charge supérieure au poids de la machine (60 kg) plus les pièces en cours d'usinage. L'établi doit être stable et de niveau : l'instabilité provoque des vibrations qui compromettent la précision du travail.
Pour les ateliers artisanaux, un établi professionnel est recommandé (ex. WB 2100 Profi de la gamme Bernardo) avec un plateau en bois de hêtre massif, ou un bâti dédié en tôle d'acier. La machine doit être fixée à l'établi avec des boulons traversants dans les trous de base prévus pour éviter tout glissement pendant l'usinage.
La machine est-elle déjà complète ou faut-il des accessoires supplémentaires ?
La machine est fournie avec l'équipement standard suffisant pour une utilisation immédiate : mandrin autocentrant DK 11 Ø 100 mm à 3 mors, porte-outils quadruple, contre-pointe fixe, engrenages de rechange en acier, protection de mandrin, bac à copeaux, roues de rechange.
Accessoires optionnels généralement achetés séparément : mandrins autocentrants de diamètres différents, lunettes pour pièces longues, mandrin à 4 mors pour pièces non cylindriques, jeux d'outils de tournage supplémentaires (HSS, carbure), pinces pour mandrin MK3/MT4. Pour la plupart des usinages standard, l'équipement de base est suffisant ; pour des productions spécifiques, évaluer les accessoires dédiés. Tous les accessoires Bernardo d'origine sont disponibles chez Krollit avec expédition en 3-5 jours ouvrables.
