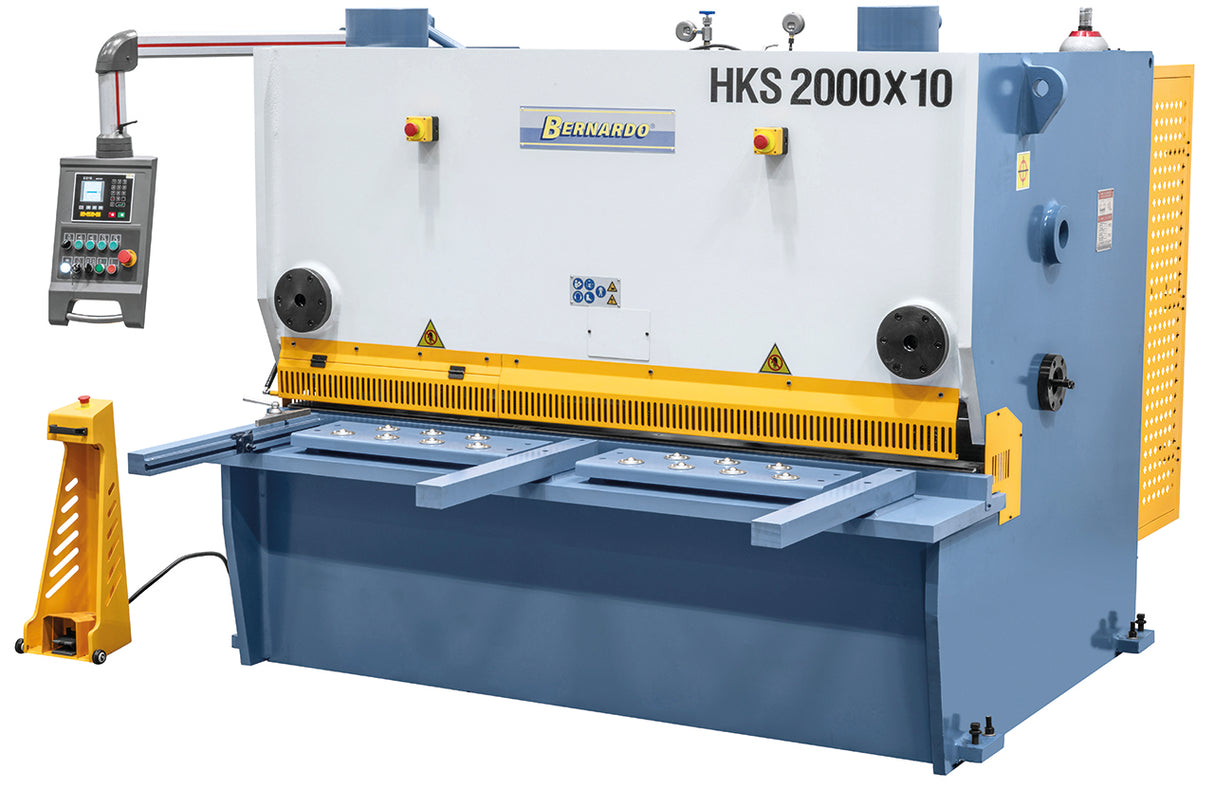

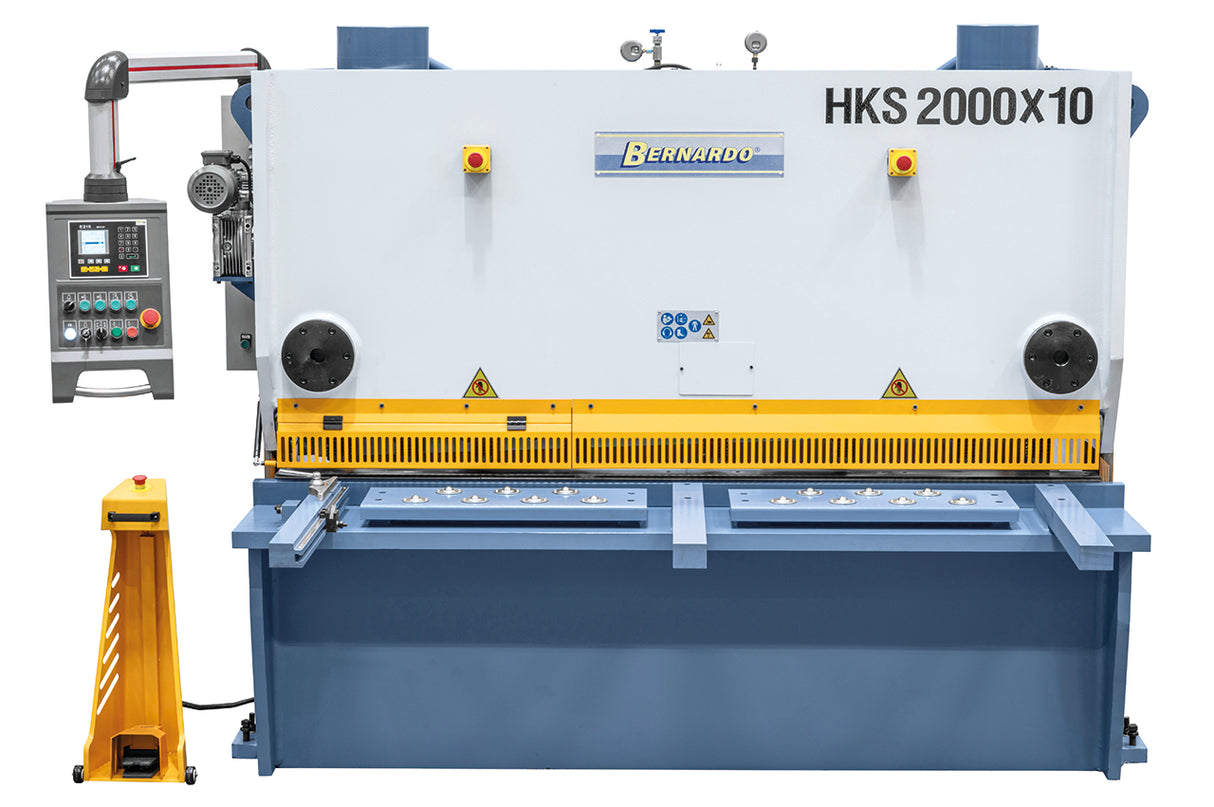

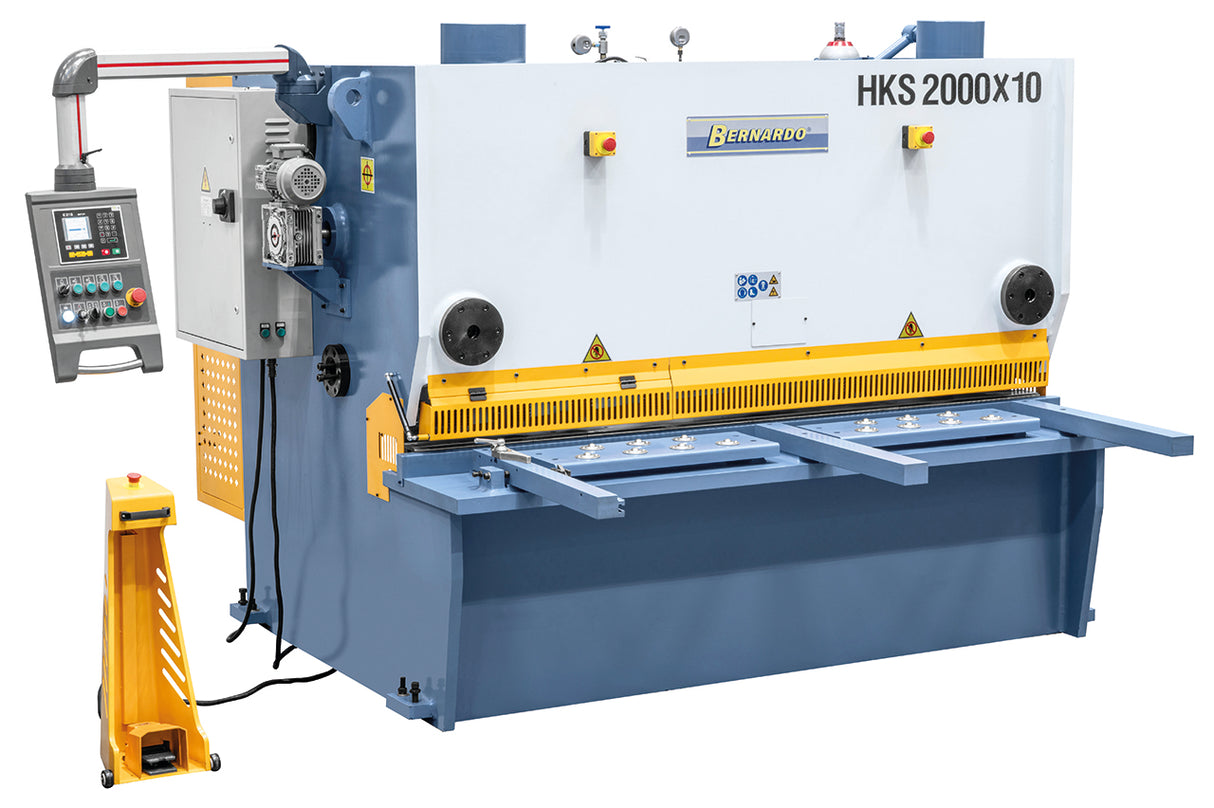

La Bernardo HKS 2000 x 10 est une cisaille-guillotine hydraulique à usage professionnel, avec une longueur de coupe de 2000 mm, une épaisseur de tôle jusqu'à 10 mm, une butée arrière motorisée NC 0–600 mm et un moteur de 11 kW. Construction autrichienne Bernardo, marque active depuis 1979. Distribuée en Italie par Krollit, distributeur officiel Bernardo depuis 2007.
- Longueur de coupe : 2000 mm
- Épaisseur de tôle max : 10 mm (acier 400 N/mm²)
- Angle de coupe : 0,5° – 1° 45'
- Butée arrière motorisée NC : 0–600 mm
- Coups par minute : 12
- Nombre de presse-tôle : 8
- Moteur : 11 kW
- Poids : 6 100 kg
Qui utilise la HKS 2000 x 10 et pour quoi
La cisaille est utilisée par les ateliers de construction métallique, les ateliers de tôlerie et les opérations de travail des métaux qui coupent l'acier, le laiton, l'aluminium et le cuivre dans des formats jusqu'à 2000 mm. L'angle de coupe réglable directement depuis le pupitre de commande réduit la déformation sur les matériaux fins, tandis que la coupe à la pédale laisse les deux mains libres pour positionner la tôle. Avec 6 100 kg et un réservoir d'huile de 190 litres, il s'agit d'une machine à poste fixe destinée à la production continue sur tôle d'épaisseur moyenne, et non à un travail occasionnel.
Logistique et support Krollit
Expédition sous 5 à 9 jours ouvrables. Pour les machines de plus de 200 kg, livraison au rez-de-chaussée avec hayon hydraulique inclus. Assistance technique en français disponible pendant toute la durée de vie du produit. Pièces détachées d'origine Bernardo disponibles depuis l'entrepôt Krollit, Monteforte Irpino (AV), Italie.
À qui s'adresse la HKS 2000 x 10
| Profil | Compatibilité | Raison |
|---|
| Atelier de construction métallique structuré | Adapté | Coupe 2000 mm sur tôle jusqu'à 10 mm à 12 coups/min en production continue |
| Tôlerie et travail des tôles fines | Adapté | Angle de coupe réglable 0,5°–1° 45' qui réduit la déformation sur les matériaux fins |
| Atelier mécanique occasionnel | Non adapté | 6 100 kg et moteur de 11 kW exigent un poste fixe et une alimentation triphasée dédiée |
Non adapté pour : les travaux occasionnels ou les espaces restreints, compte tenu de l'encombrement de 2650 × 2800 mm et des 6 100 kg qui imposent une installation sur un sol adapté dans un atelier dédié.
Spécifications techniques
Capacité de coupe
| Longueur de coupe | 2000 mm |
| Épaisseur de tôle max | 10 mm (acier 400 N/mm²) |
| Angle de coupe | 0,5° – 1° 45' |
| Butée arrière motorisée | 0–600 mm |
| Coups par minute | 12 (selon la longueur de coupe) |
| Nombre de presse-tôle | 8 |
| Bras de support | 3 |

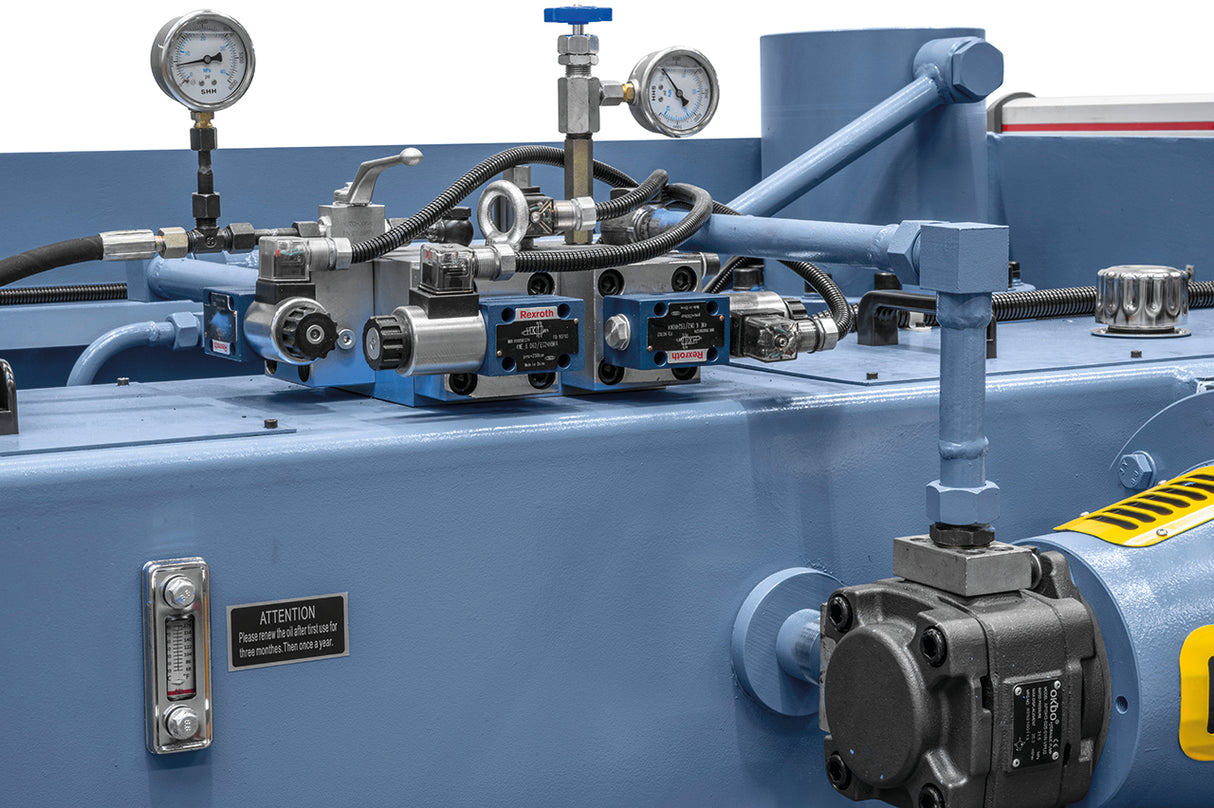

Moteur et système hydraulique

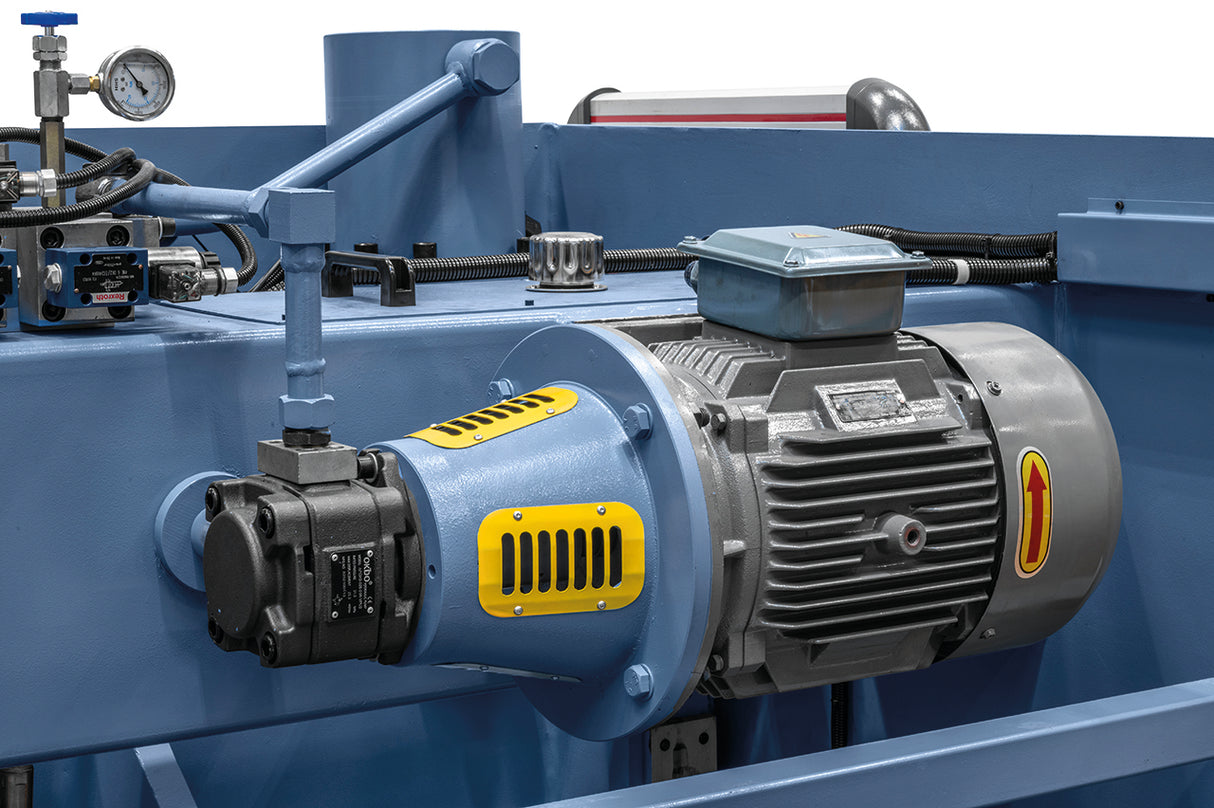

| Puissance moteur | 11 kW |
| Réservoir d'huile | 190 litres |
| Commande NC | E21S |
Dimensions et poids
| Hauteur de table | 750 mm |
| Longueur | 2 650 mm |
| Profondeur | 2 800 mm |
| Hauteur | 2 000 mm |
| Poids | 6 100 kg |
Équipement de série

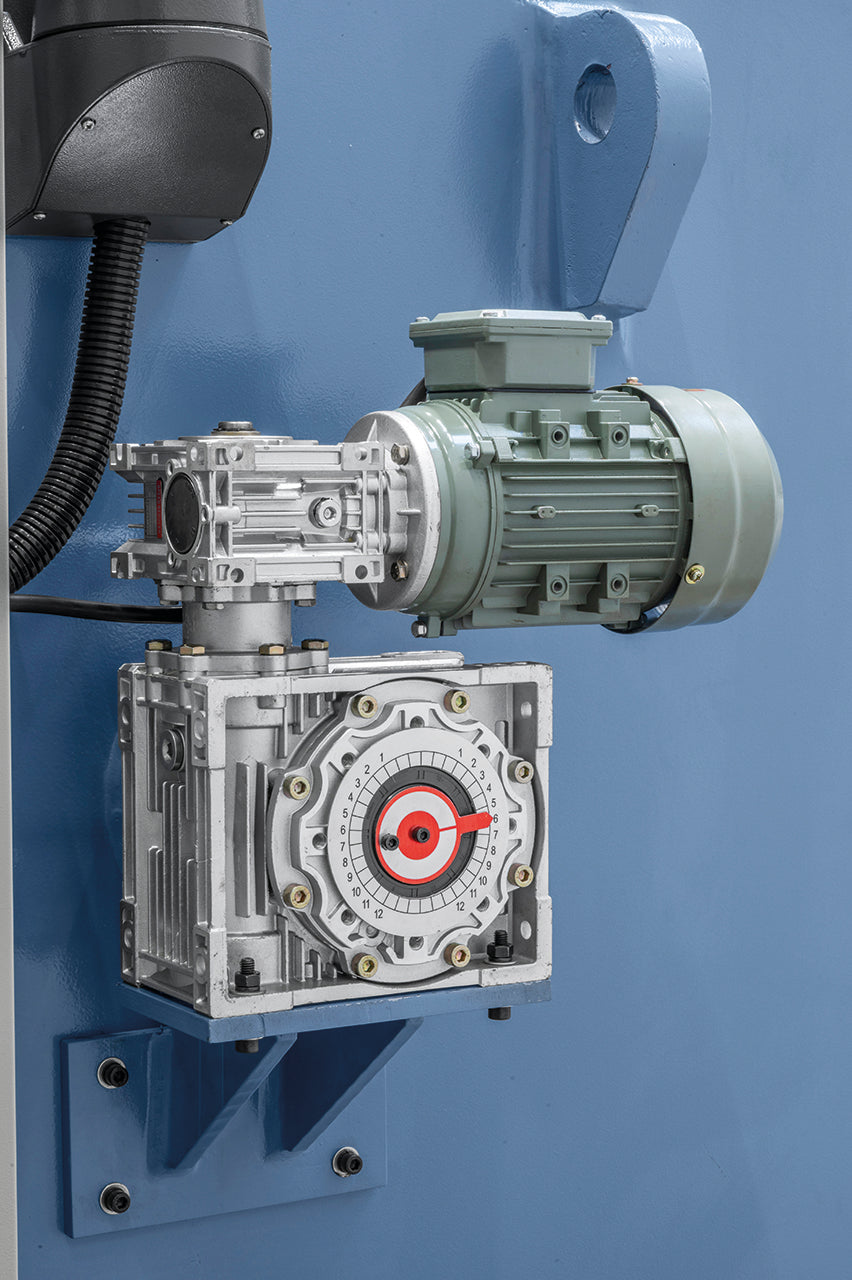

- Réglage du jeu de coupe
- Éclairage de la ligne de coupe
- Butée arrière motorisée NC
- Support de tôle avant

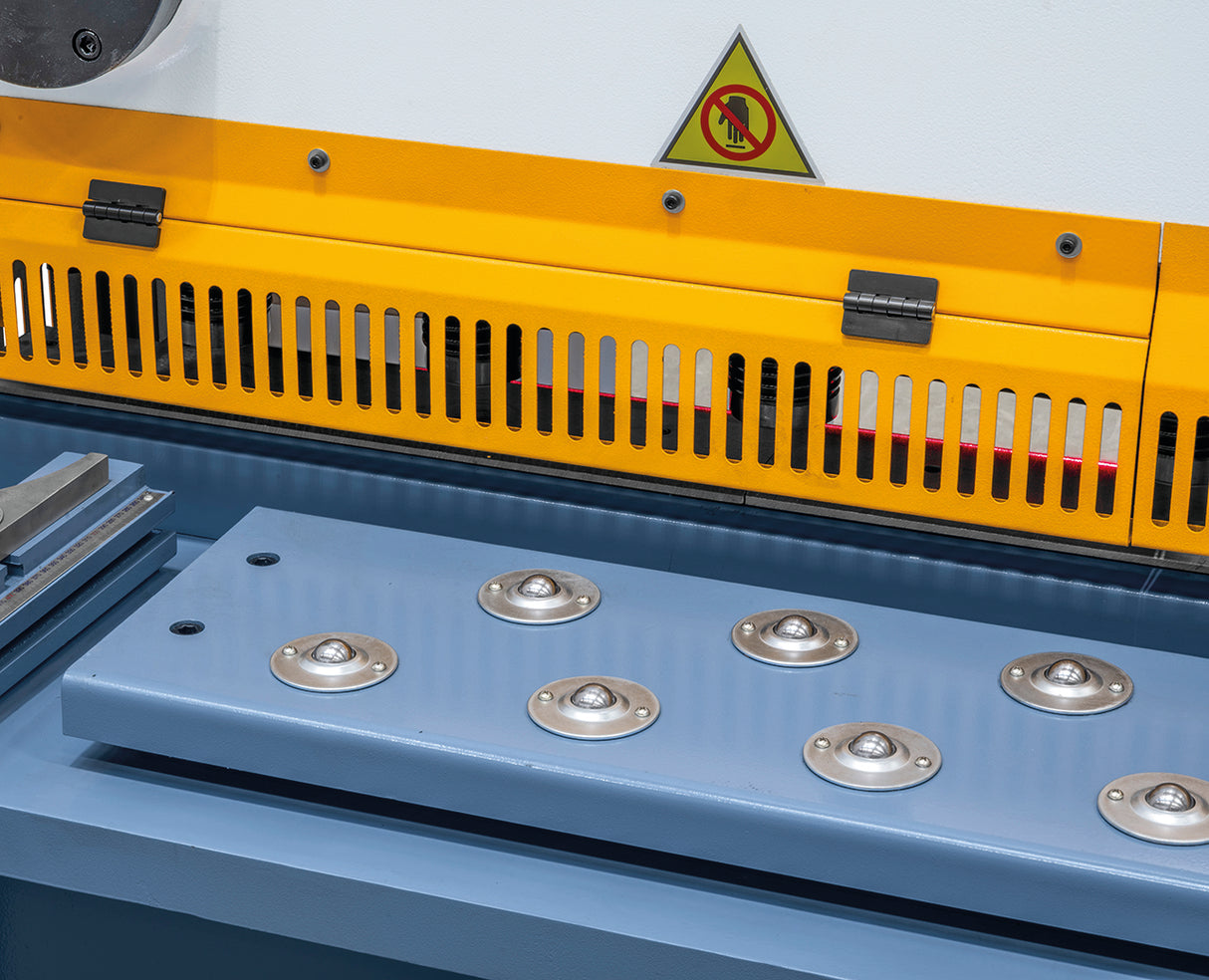

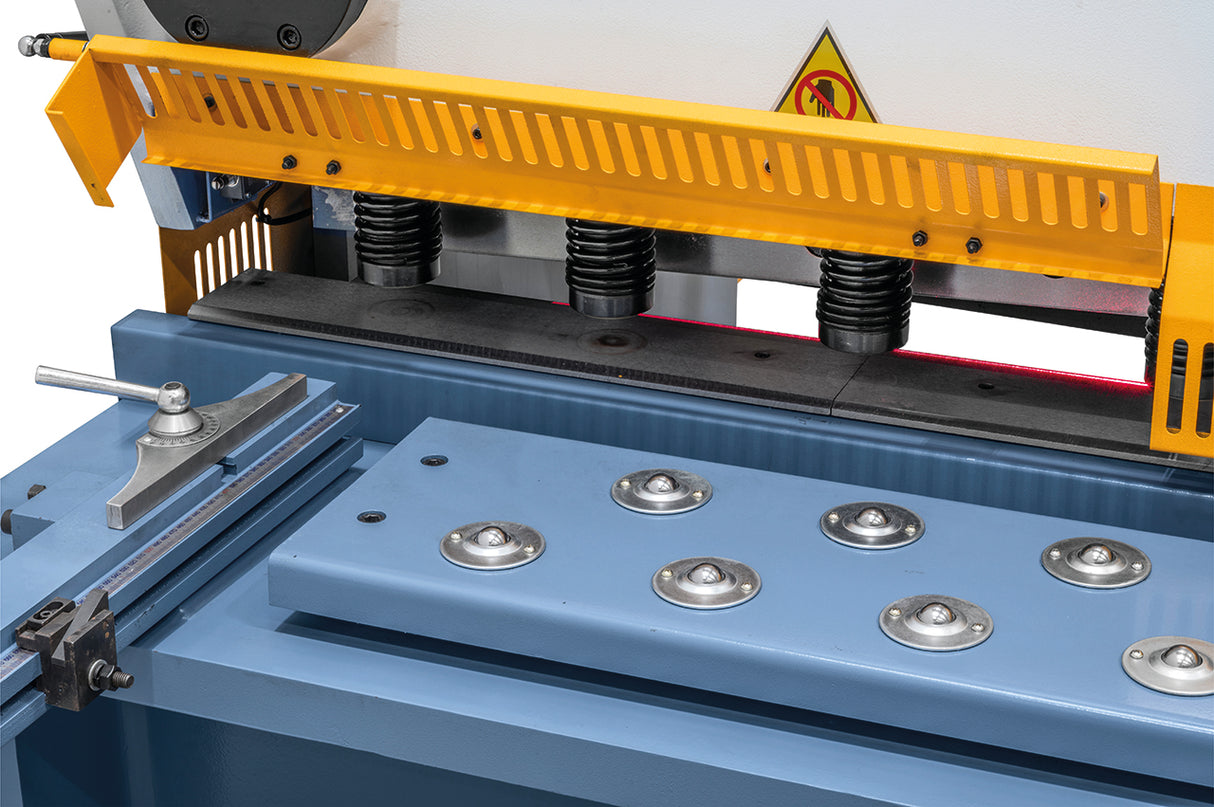

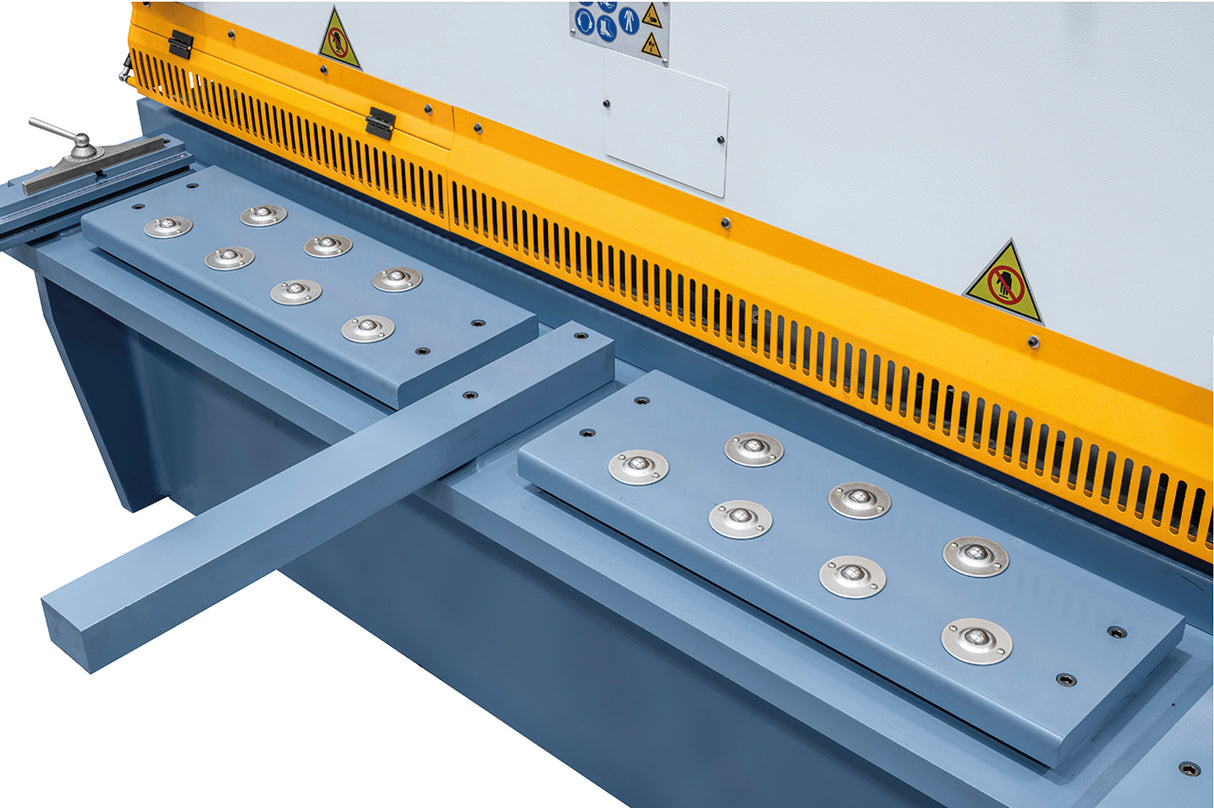

- Surface de table avec rouleaux intégrés
- Butée latérale

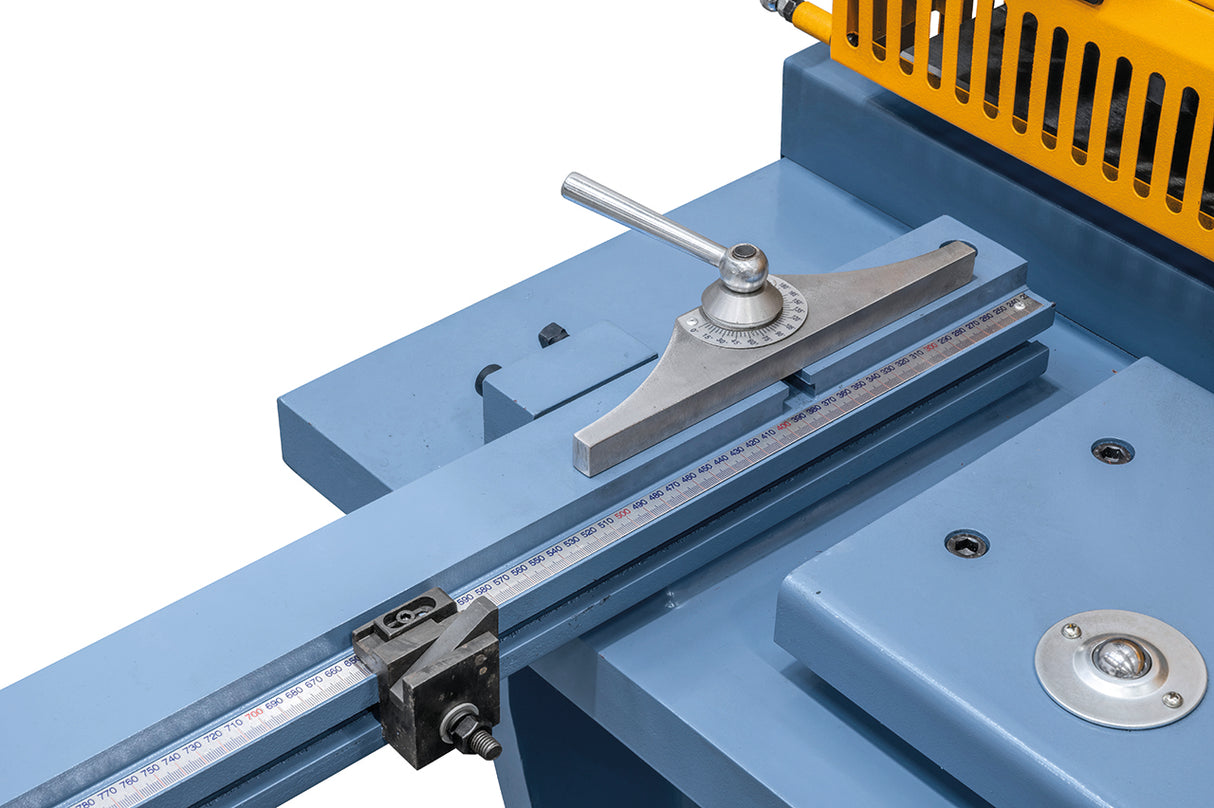

- Butée d'angle
- Plaque de protection avec cellules photoélectriques
- Commande NC E21S
- Pédale avec arrêt d'urgence
- Lames en acier à outils
Questions fréquentes
Quelle épaisseur de tôle coupe la HKS 2000 x 10 ?
Elle coupe de la tôle jusqu'à 10 mm d'épaisseur sur acier d'une résistance de 400 N/mm². Sur des matériaux plus résistants, la capacité réelle diminue, tandis que sur des tôles plus tendres comme l'aluminium et le cuivre, elle peut augmenter.
La valeur de référence de 10 mm est calculée sur acier doux d'une résistance de 400 N/mm². Pour des applications sur aciers alliés ou inoxydables à haute résistance, il convient de vérifier la capacité effective en fonction de la résistance spécifique du matériau avant l'achat.
La cisaille fonctionne-t-elle en monophasé ou en triphasé ?
Avec un moteur de 11 kW, la HKS 2000 x 10 nécessite une alimentation triphasée 400V. Une puissance de ce niveau ne peut pas être gérée sur un circuit monophasé domestique ou de petit atelier.
Avant l'installation, il convient de vérifier la disponibilité d'une ligne triphasée dédiée d'une capacité adéquate, en tenant compte également du courant d'appel de la pompe hydraulique au démarrage. Notre service technique peut vous assister dans la vérification des exigences électriques au +39 0825-1494022.
Comment règle-t-on l'angle de coupe ?
L'angle de coupe est réglable de 0,5° à 1° 45' directement depuis le pupitre de commande, sans intervention mécanique manuelle. Des angles plus serrés réduisent la déformation sur tôle fine.
Le réglage rapide depuis le pupitre permet d'adapter l'angle au type de matériau et à l'épaisseur : un angle plus petit limite la torsion de la tôle sur les matériaux fins comme le laiton et l'aluminium, tandis qu'un angle plus grand augmente l'efficacité de coupe sur les épaisseurs plus importantes.
Quels systèmes de sécurité la machine possède-t-elle ?

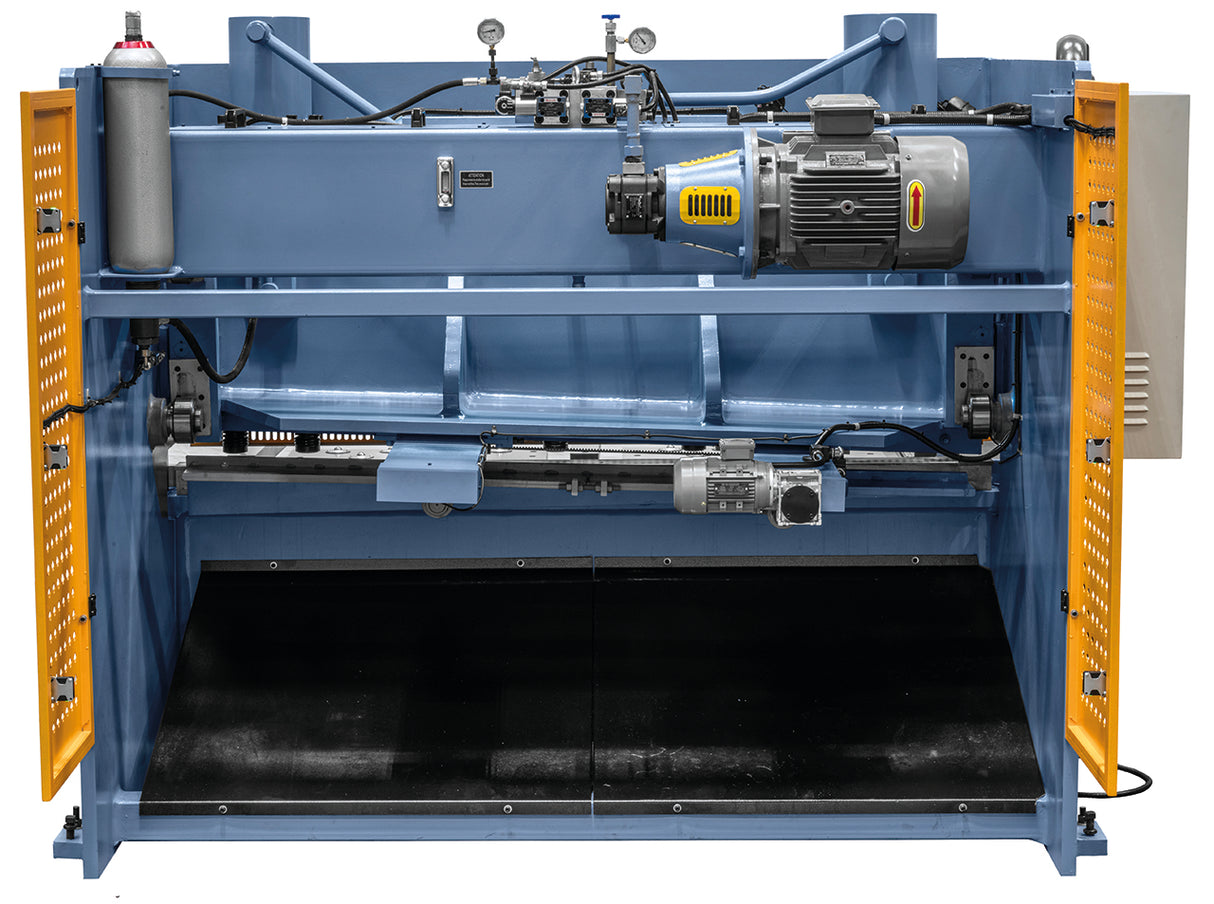

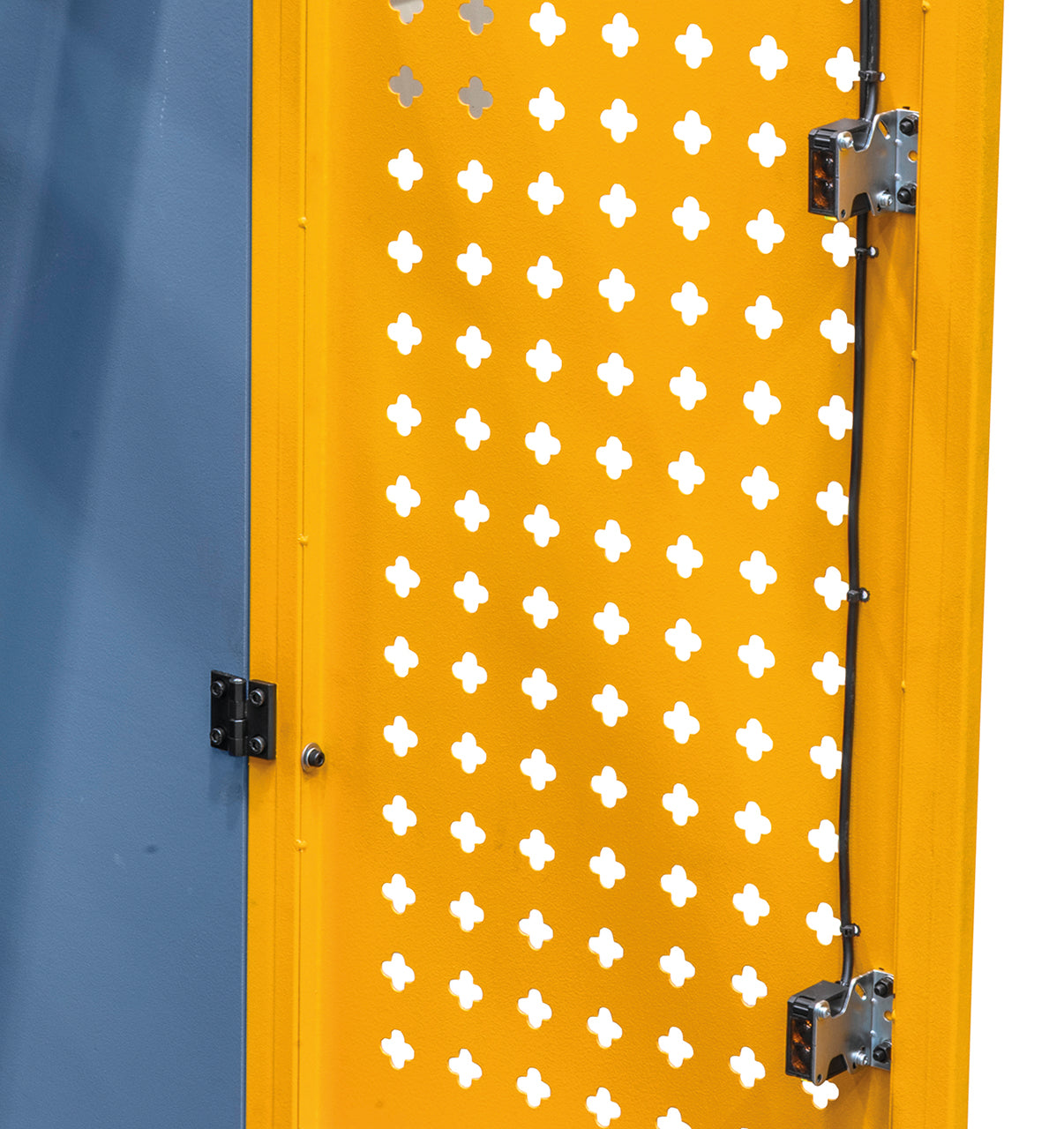

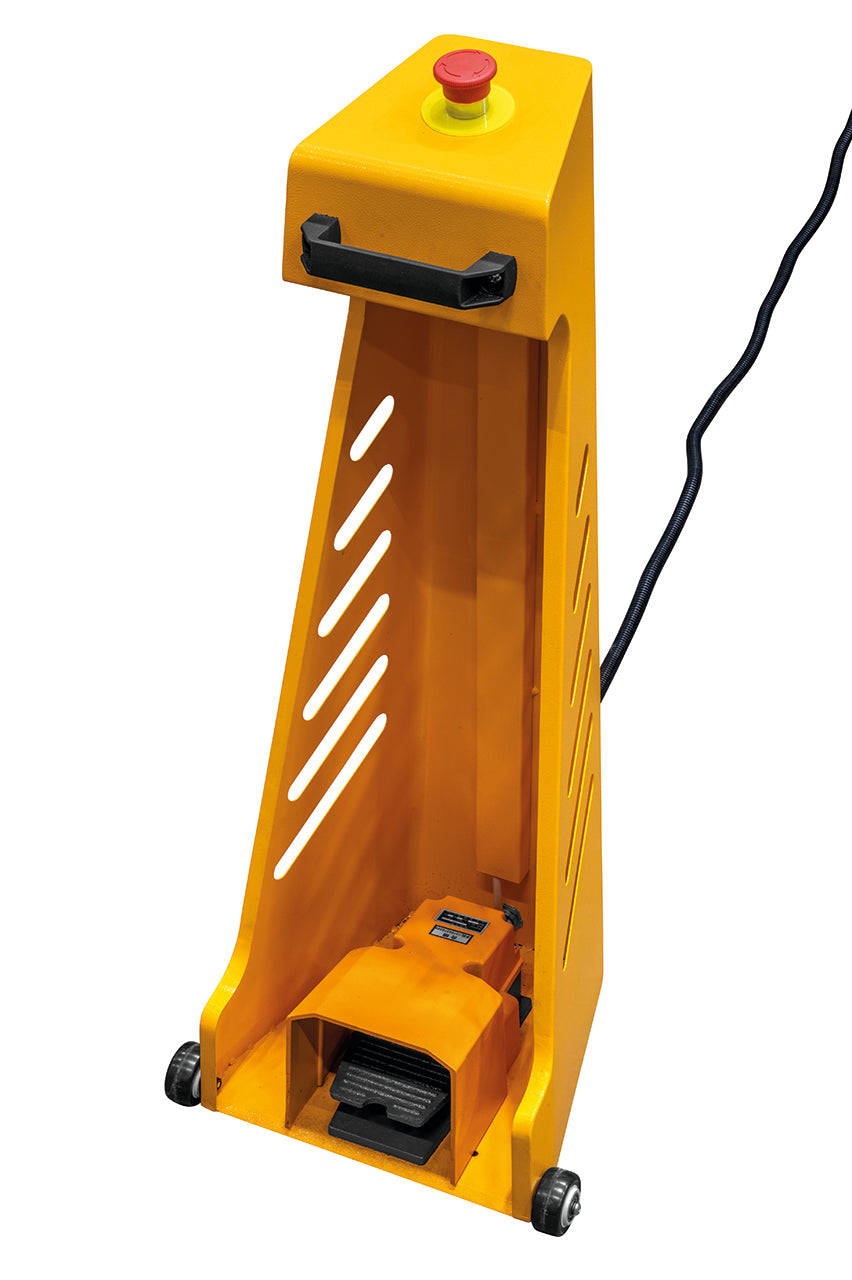

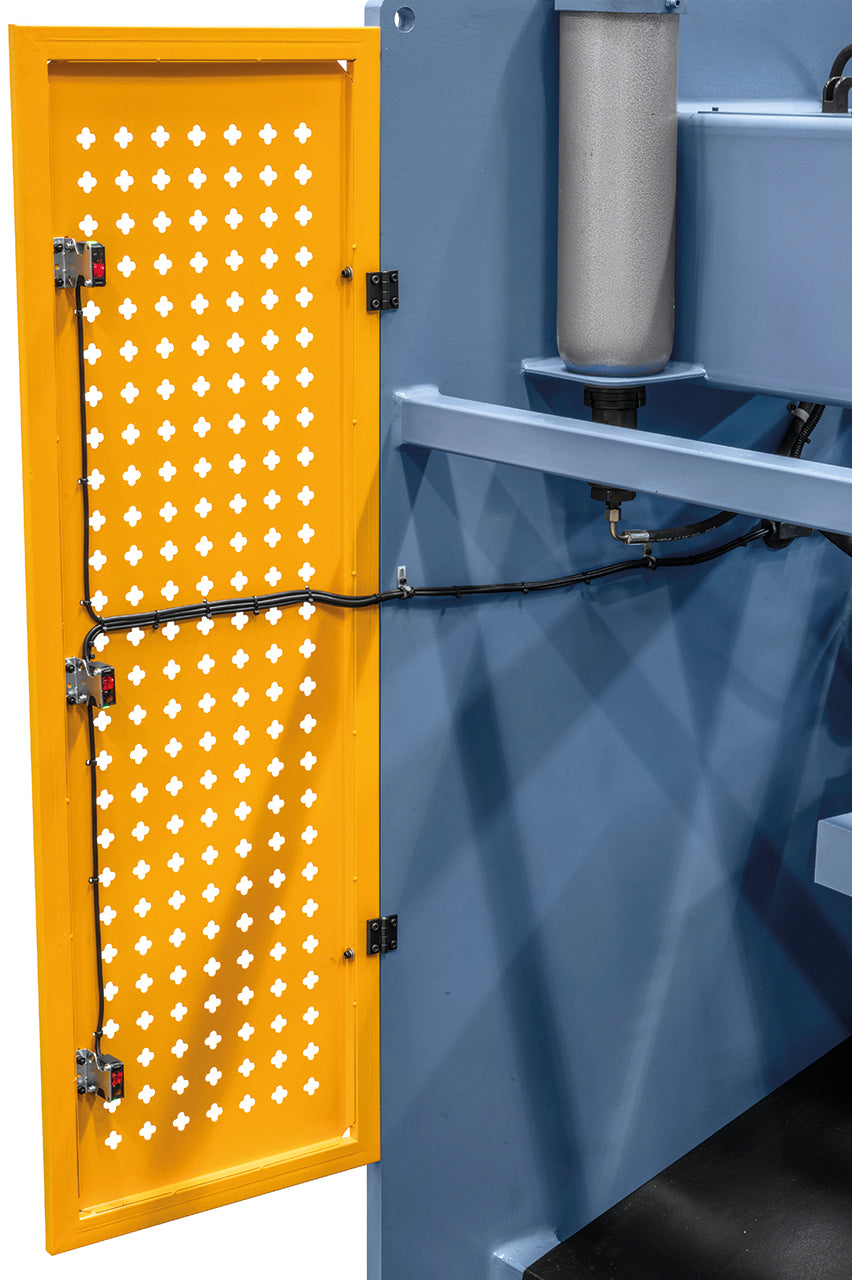

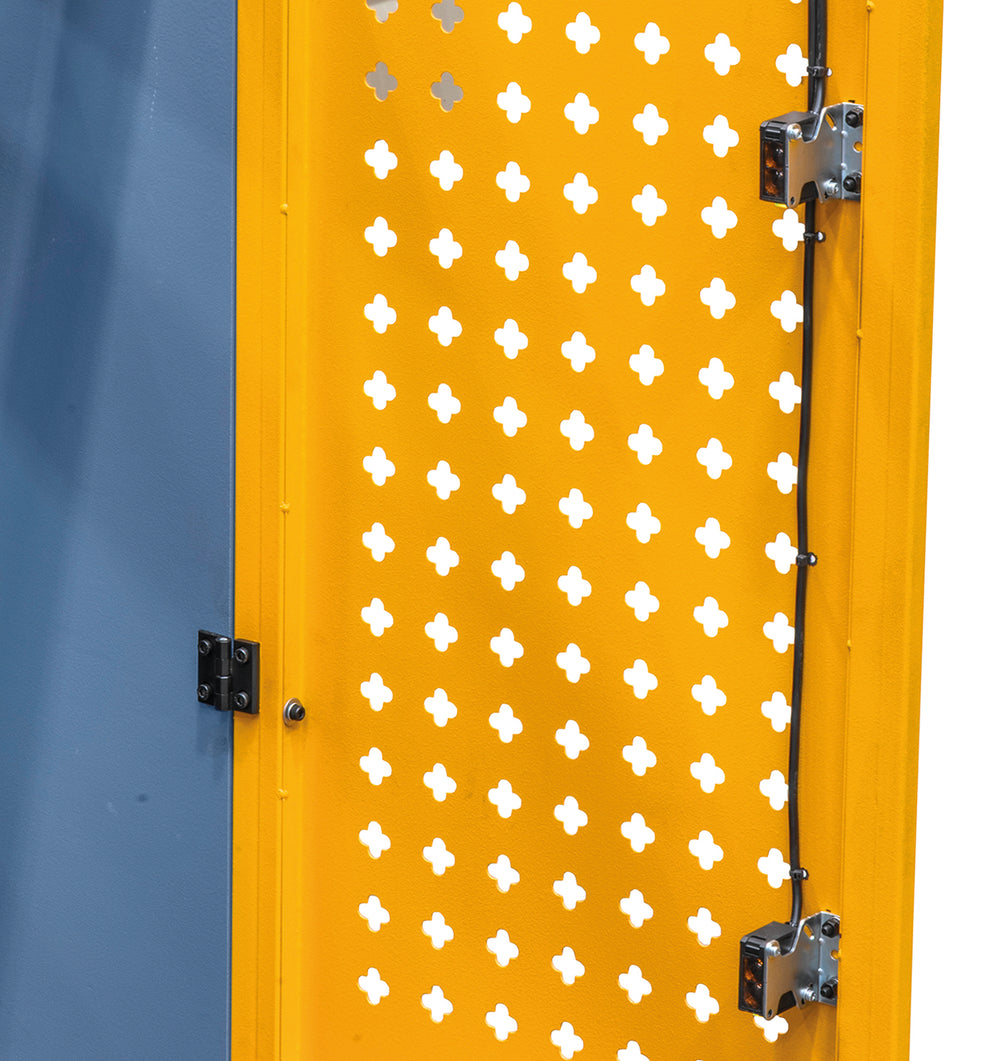

La HKS 2000 x 10 est équipée d'une grille de protection et de cellules photoélectriques à l'arrière, ainsi que d'une coupe commandée par pédale avec arrêt d'urgence qui maintient les mains de l'opérateur hors de la zone de coupe.
Les cellules photoélectriques arrière interrompent le cycle en cas d'interférence dans la zone de danger. La commande à pédale permet à l'opérateur de positionner la tôle avec les deux mains et de déclencher la coupe uniquement lorsque la tôle est correctement positionnée contre les butées.

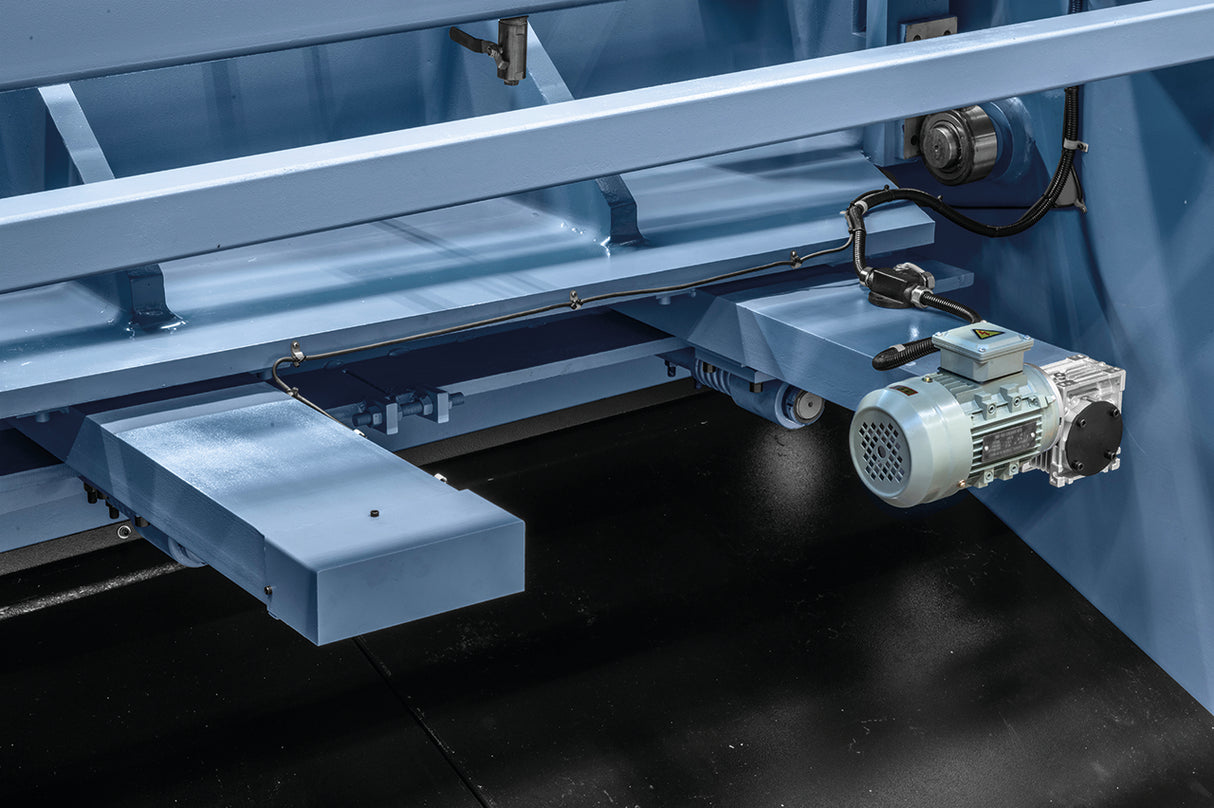

Quelle butée arrière équipe la HKS 2000 x 10 ?

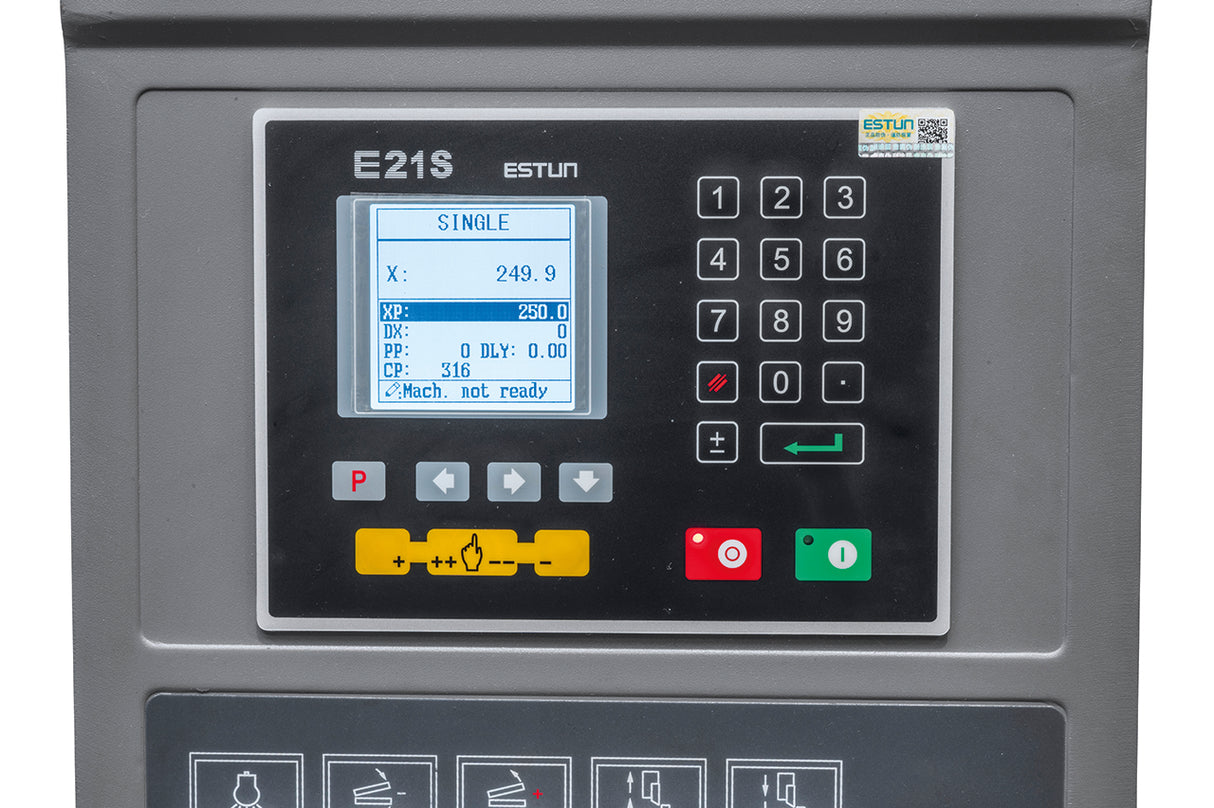

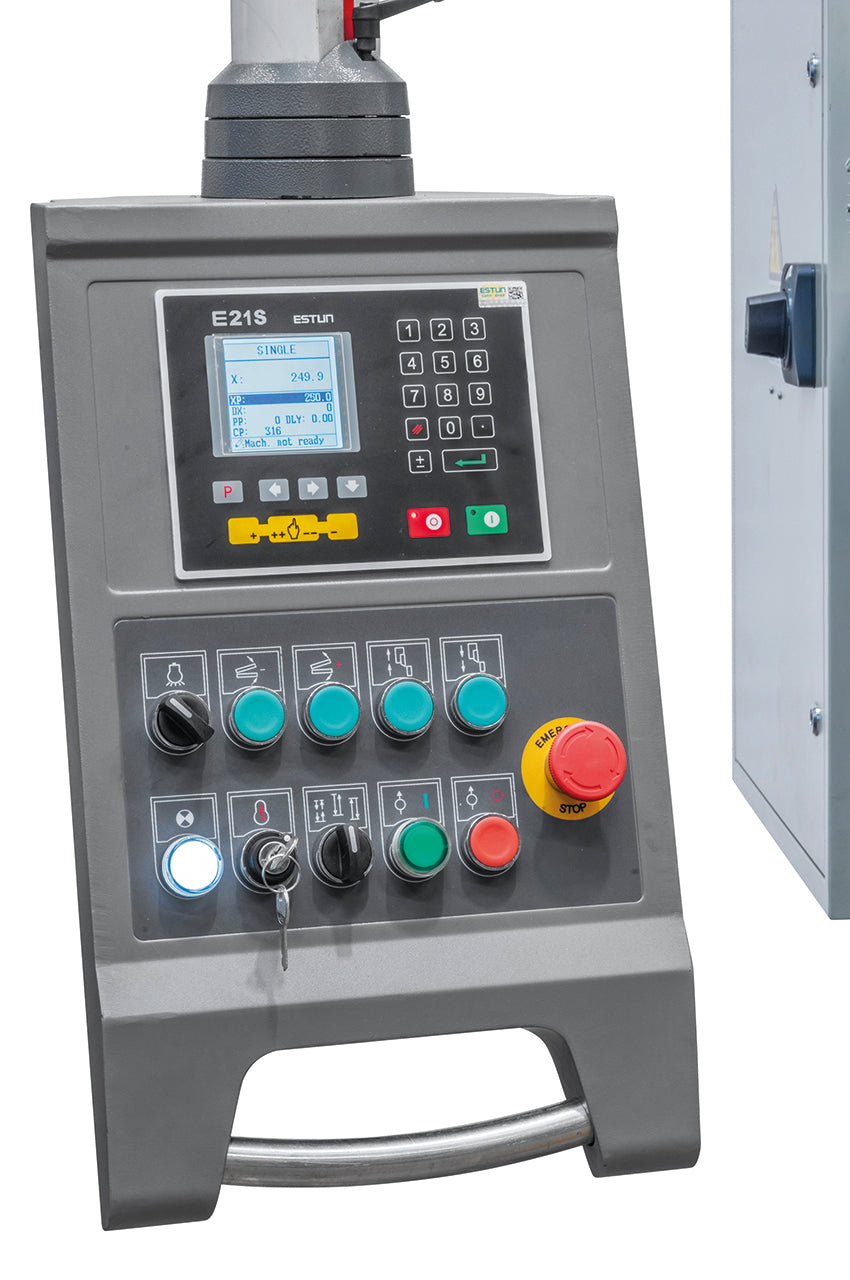

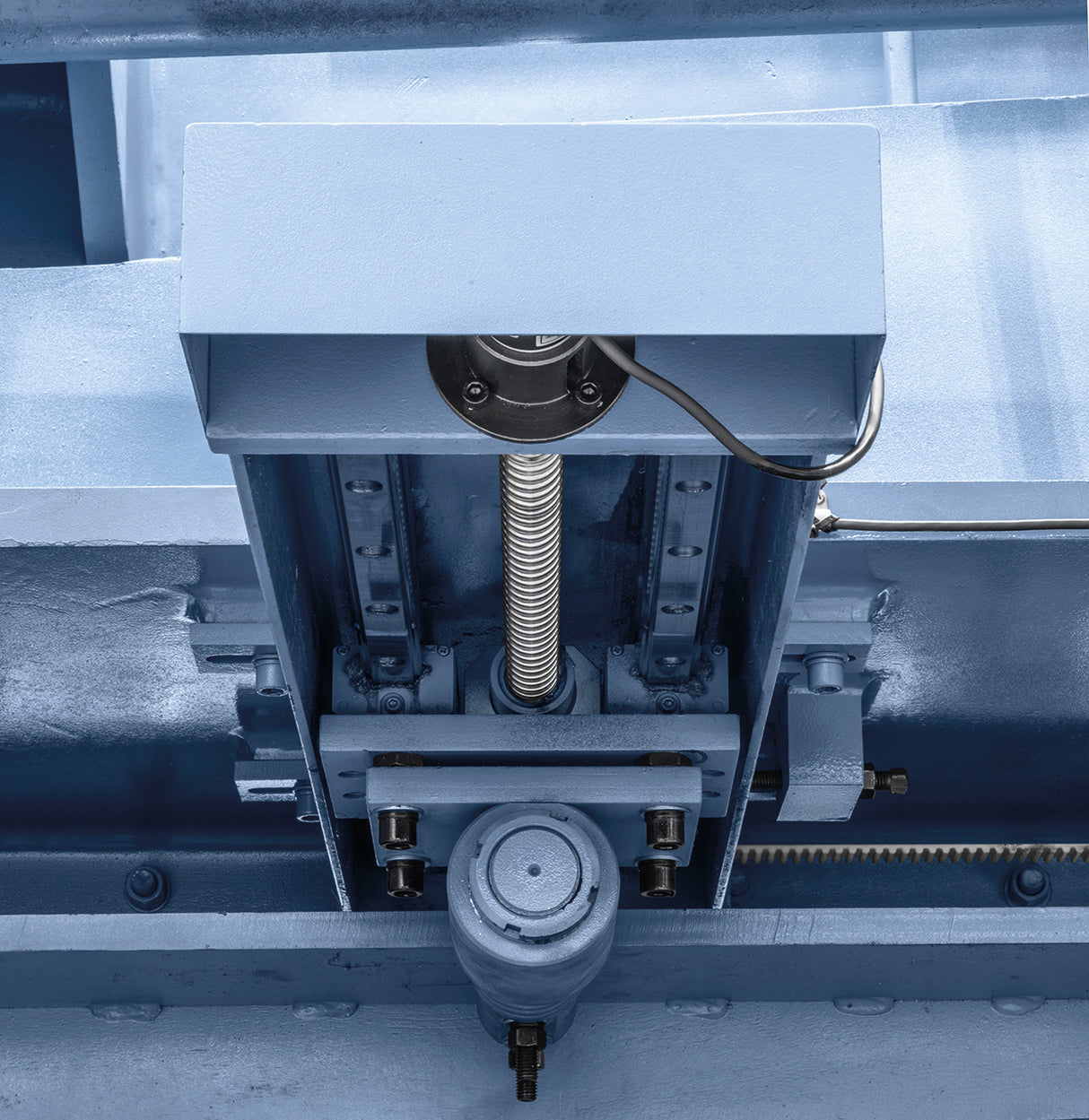

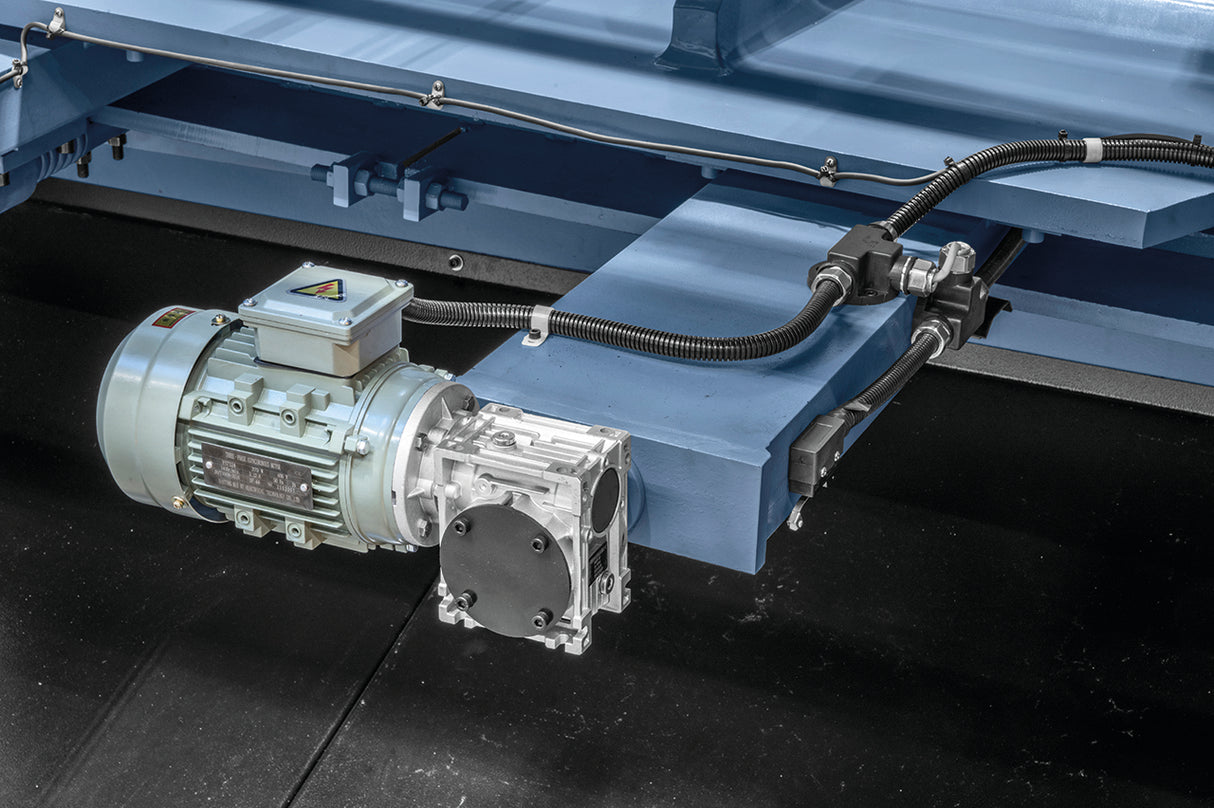

Elle est équipée d'une butée arrière motorisée NC avec une course de 0–600 mm, gérée par la commande E21S. Elle permet un positionnement répétable de la tôle pour des coupes en série à des mesures constantes.
La commande NC E21S mémorise les cotes de travail et déplace la butée automatiquement, réduisant les temps de réglage sur les productions répétitives. Pour la coupe de pièces courtes, la longueur de coupe réglable en continu permet des gains de temps supplémentaires.
Combien pèse-t-elle et quel espace l'installation nécessite-t-elle ?
La machine pèse environ 6 100 kg et occupe 2 650 mm de longueur, 2 800 mm de profondeur et 2 000 mm de hauteur. Elle nécessite un sol industriel adapté à supporter la charge.
Le transport et le positionnement nécessitent un engin de levage adapté au poids. Krollit assure la livraison au rez-de-chaussée avec hayon hydraulique inclus pour les machines de plus de 200 kg ; pour le positionnement final dans l'atelier, il convient de prévoir un pont roulant ou un chariot élévateur d'une capacité adéquate.
Les lames sont-elles incluses dans la livraison ?
Oui, la HKS 2000 x 10 est fournie de série avec des lames en acier à outils, ainsi que la butée arrière motorisée NC, la commande E21S, la pédale avec arrêt d'urgence, les butées latérale et d'angle et la protection à cellules photoélectriques.
Les lames en acier à outils sont soumises à l'usure selon le matériau coupé et le nombre de cycles. Les pièces détachées d'origine Bernardo, y compris les lames de rechange, sont disponibles depuis l'entrepôt Krollit à Monteforte Irpino (AV), Italie.
