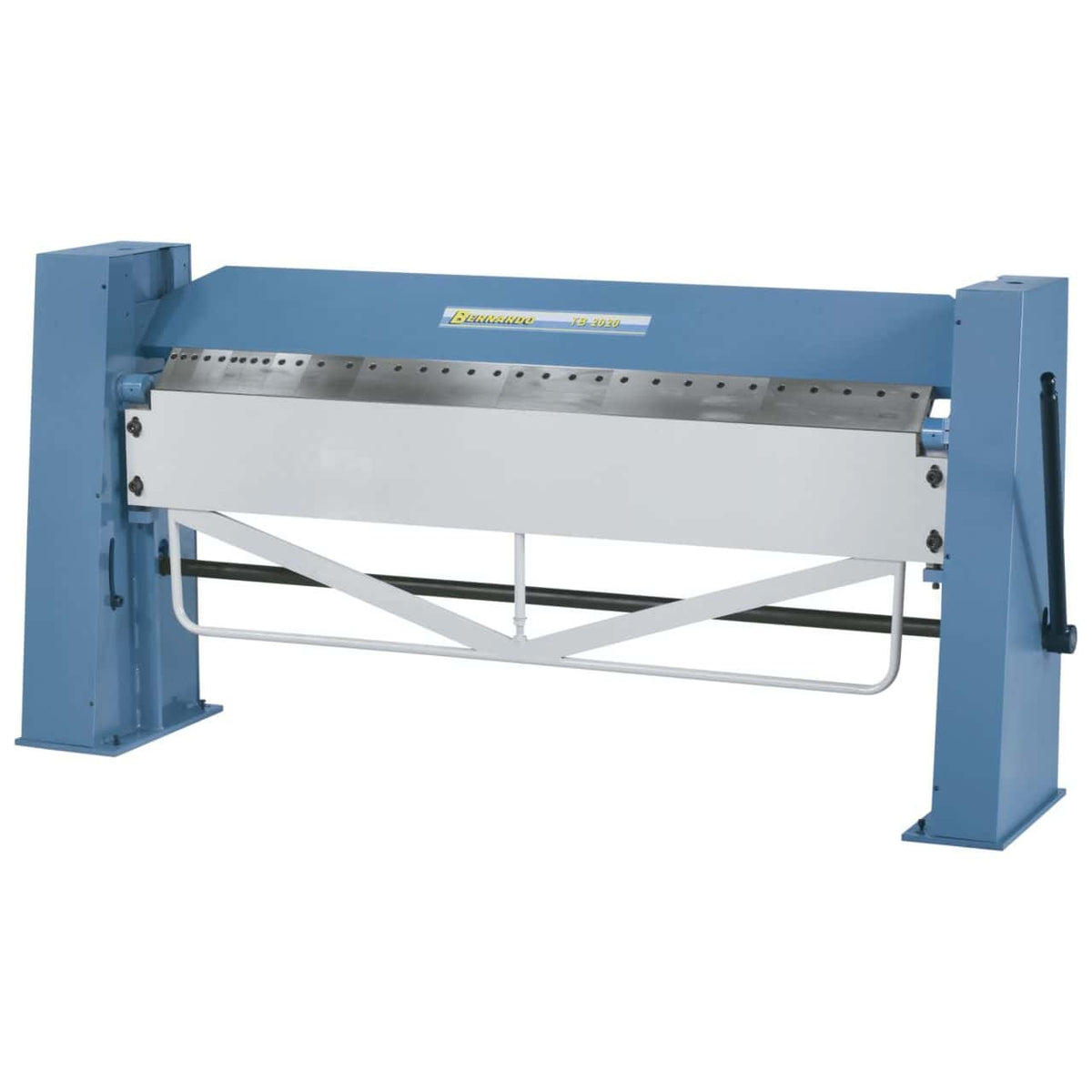

Cintreuse Bernardo avec lame supérieure segmentée TB 2020
La cintreuse Bernardo TB 2020 est une machine universelle et robuste, conçue pour les tôliers, les ateliers de réparation et les artisans. La lame supérieure segmentée offre une large gamme de possibilités de pliage, y compris des profilés complexes et des pièces de grande taille. Les segments sont amovibles individuellement, permettant la réalisation de boîtes et de formes particulières avec une grande précision. La lame supérieure haute permet de produire des profilés pliés en hauteur, tandis que le réglage de l'angle via une échelle garantit la précision à chaque opération. Avec une longueur de travail de 2020 mm et une capacité allant jusqu'à 2 mm d'épaisseur, la TB 2020 offre des performances élevées et une grande flexibilité. Grâce à sa construction moderne et à son design ergonomique, elle assure des pliages faciles et rapides grâce à la poignée à étrier. Elle convient aux ateliers qui recherchent fiabilité, polyvalence et qualité.
Spécifications principales

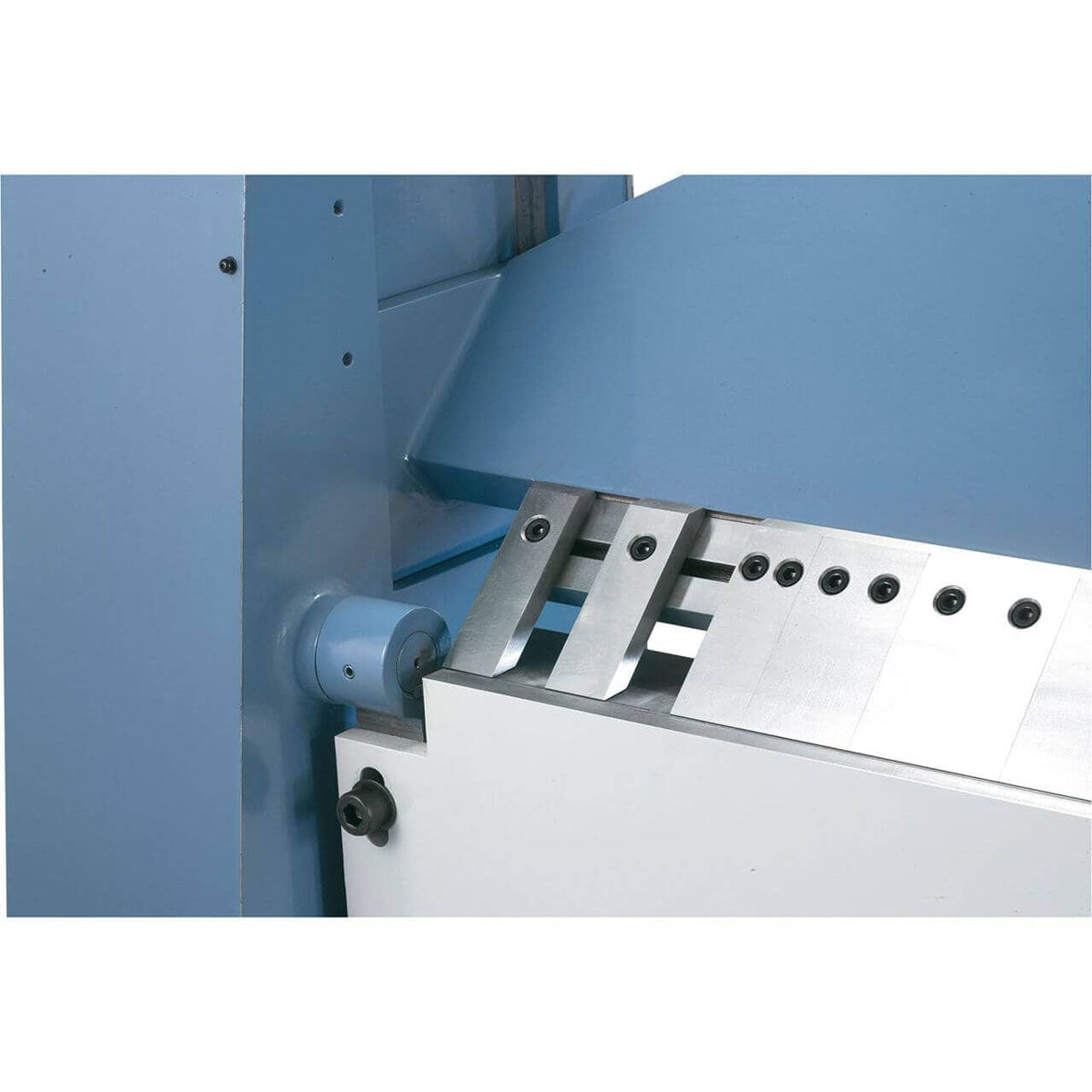

Lame supérieure segmentée pour des travaux flexibles
Segments amovibles individuellement pour boîtes et profilés complexes
Lame supérieure haute pour pliages en hauteur

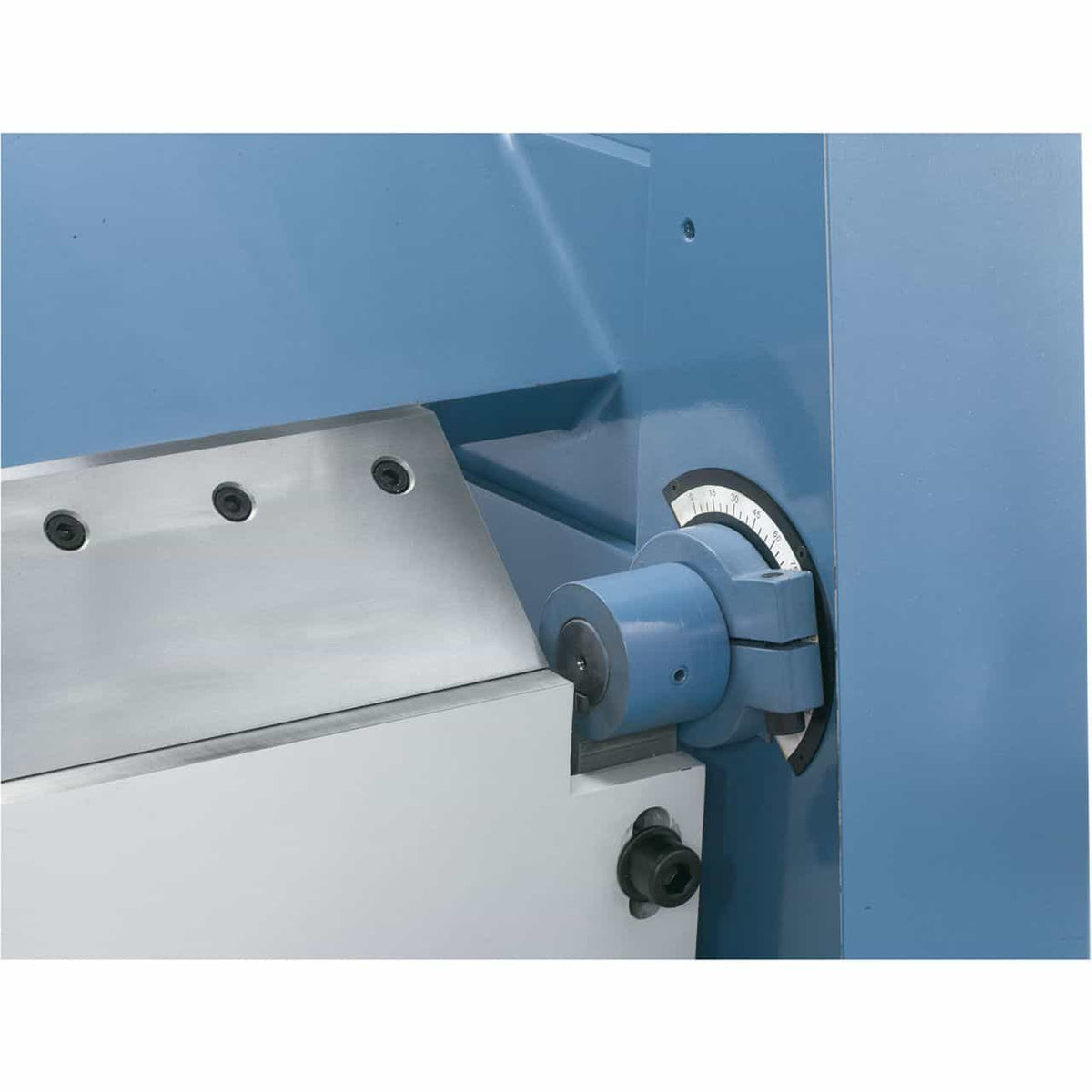

Réglage de l'angle par échelle graduée
Grande ouverture pour travailler de grandes pièces
Construction robuste au design moderne
Pliage facile et rapide grâce à la poignée à étrier
Longueur de travail 2020 mm, jusqu'à 2 mm d'épaisseur
Spécifications techniques
| Spécification |
Valeur |
| Marque |
Bernardo |
| Modèle |
TB 2020 |
| Longueur de travail |
2020 mm |
| Épaisseur max. tôle |
2,0 mm |
| Largeur max. ouverture avec segments |
122 mm |
| Largeur max. ouverture sans segments |
144 mm |
| Hauteur max. passage fermé |
22 mm |
| Angle de pliage |
0° – 135° |
| Hauteur de travail |
920 mm |
| Largeur |
2750 mm |
| Profondeur |
560 mm |
| Hauteur |
1260 mm |
| Poids |
1025 kg |
Équipement standard
Cintreuse Bernardo TB 2020
Lame supérieure segmentée
Segments de pliage 25 | 30 | 35 | 40 | 50 | 75 | 100 | 150 | 200 | 300 | 500 | 510 mm
Logistique
Expédition Bernardo : 5 à 9 jours ouvrables (7 jours au Sud). Pièces de rechange d'origine disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.
Questions fréquentes
Quelle est la différence entre les séries TB et SB dans la gamme de cintreuses Bernardo ?
La série TB (comme cette TB 2020) a la lame supérieure segmentée : les segments sont interchangeables et amovibles individuellement, permettant de créer des ouvertures dans la lame pour réaliser des boîtes, des profilés en U profonds et des pièces à bords hauts sans interférer avec la structure de la machine. La série SB a des rails de coupe intégrés — plus adaptée pour la coupe + le pliage de tôles minces en une seule opération. TB : formes complexes. SB : coupe et plie en séquence.
Comment utiliser les segments interchangeables de la TB 2020 ?
Pour réaliser une boîte : retirer les segments aux positions correspondant aux parois latérales de la boîte (où la tôle déjà pliée doit "passer" à travers la lame lors des pliages suivants). Les segments se démontent et se remontent sans outils. Cette opération transforme la TB 2020 d'une simple cintreuse en un outil pour des formes tridimensionnelles complexes — la principale différence fonctionnelle par rapport aux cintreuses sans lame segmentée.
Quelle est l'épaisseur maximale sur aluminium et acier inoxydable avec la TB 2020 ?
La capacité nominale de 1,5 mm se réfère à l'acier S235 (400 N/mm²). Sur l'aluminium, la capacité augmente de 30 à 50 % — environ 2,1 mm. Sur l'acier inoxydable AISI 304, elle est réduite de 30 à 40 % — environ 1,0 mm. Pour des épaisseurs proches de la limite, toujours vérifier avec une pièce d'essai avant la production en série.
La TB 2020 peut-elle remplacer une presse plieuse pour les travaux artisanaux ?
Pour les tôles jusqu'à 1,5 mm et des longueurs jusqu'à 2020 mm, la TB 2020 couvre la grande majorité des travaux artisanaux en tôlerie, charpenterie légère et ateliers. Les presses plieuses (AKPL) sont nécessaires lorsque : l'épaisseur dépasse 3 mm, on travaille en série avec des volumes élevés, la répétabilité millimétrique est critique (la TB 2020 a une précision manuelle). Pour la production artisanale et la maintenance, la TB est le bon choix en termes de rapport coût/performance.
Lames, segments et pièces de rechange disponibles ?
Lames supérieures, segments interchangeables et pièces de rechange d'origine Bernardo disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.
