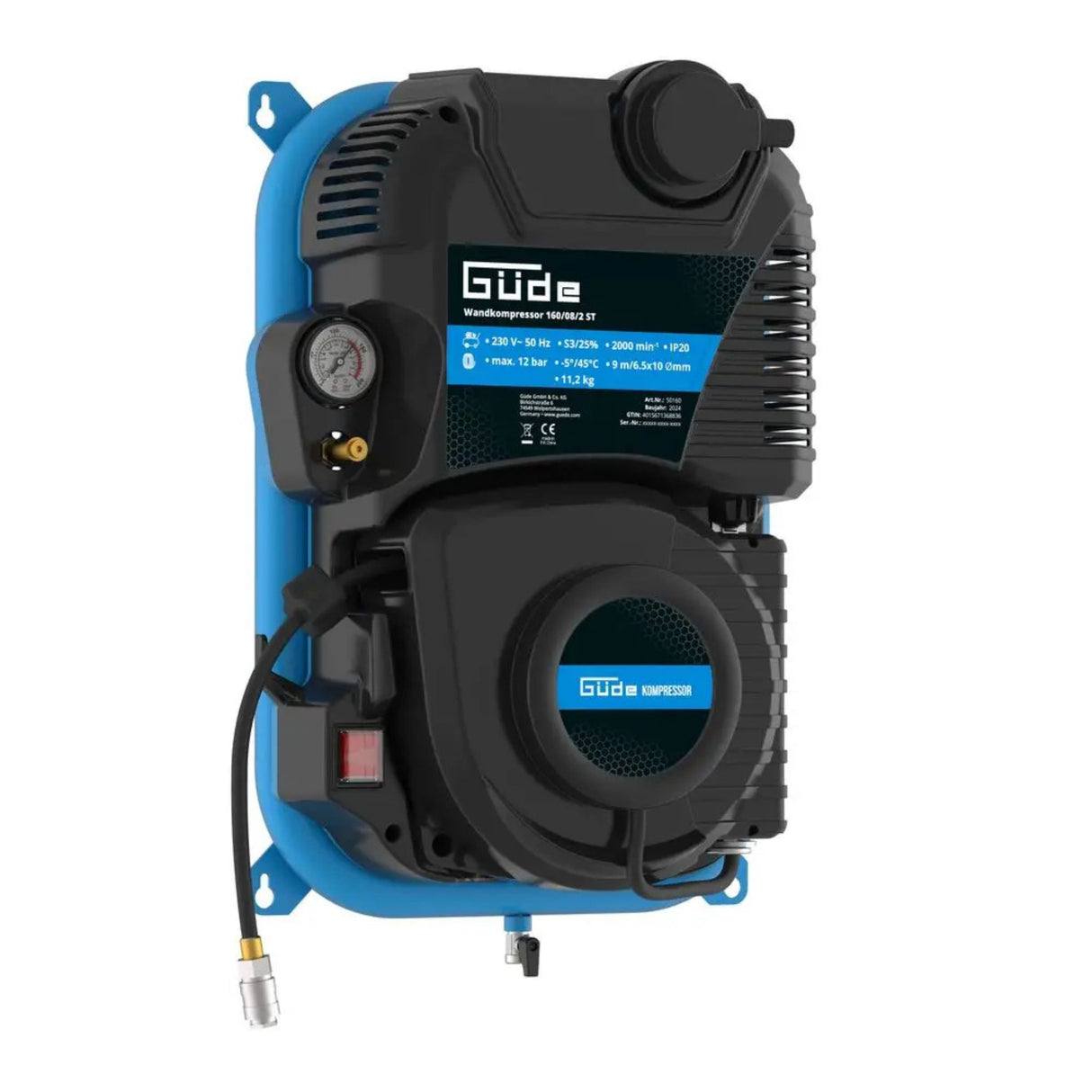

Compresseur mural Güde 160/08/2 ST – Station d’air comprimé 8 bar avec enrouleur automatique 9 m, sans huile
Le GWK 160/08/2 ST est une station d’air comprimé conçue pour une utilisation professionnelle fixe en atelier : montage mural peu encombrant, enrouleur automatique intégré avec tuyau de 9 m et rotation à 180°, moteur robuste de 1,1 kW, capacité d’aspiration de 160 L/min (6× Airpower), réservoir de 2 litres pour une réserve de pression stable, tuyau de 9 m renforcé en textile et résistant au passage d’un véhicule, fonctionnement sans huile et entretien réduit, fiabilité pour une utilisation stationnaire.
À qui convient le compresseur Güde 160/08/2 ST ?
|
Profil
|
Adapté ?
|
Motif
|
|
Garage ou atelier professionnel auto/moto
|
Idéal
|
Montage mural peu encombrant, enrouleur avec tuyau de 9 m, puissance robuste de 1,1 kW, réservoir de 2 L pour une pression stable, fiabilité en atelier
|
|
Chantier ou atelier artisanal
|
Idéal
|
Puissance de 1,1 kW pour les outils pneumatiques, rayon d’action de 9 m, réservoir tampon pour les cycles de pression, installation murale fixe permanente
|
|
Atelier de detailing automobile ou de peinture
|
Idéal
|
Pression stable jusqu’à 8 bar, enrouleur automatique avec tuyau de 9 m, puissance adaptée aux travaux de peinture, montage mural en atelier
|
Non recommandé pour : Utilisation portable en voyage ou en urgence (installation murale fixe), cycles continus de plus de 10 heures (service intermittent S3/25 %, non prévu pour de longues périodes continues), besoins en très haute pression (8 bar maximum contre 12 bar ou plus pour certains compresseurs industriels) ou déplacements fréquents (10,9 kg et montage mural fixe).
Caractéristiques techniques — Compresseur mural Güde 160/08/2 ST
Alimentation et moteur
|
Paramètre
|
Valeur
|
|
Tension secteur
|
230 V
|
|
Fréquence
|
50 Hz
|
|
Puissance moteur P1
|
1,1 kW
|
|
Vitesse du moteur
|
1 450 tr/min
|
|
Vitesse du compresseur
|
2 000 tr/min
|
|
Mode de fonctionnement
|
S3/25 % (service intermittent à 25 %)
|
|
Classe de protection
|
I
|
|
Indice de protection IP
|
IP20
|
|
Démarrage/arrêt
|
Automatique lorsque la pression cible est atteinte
|
Compresseur et pression
|
Paramètre
|
Valeur
|
|
Type
|
Sans huile, 1 cylindre
|
|
Capacité d’aspiration
|
160 L/min
|
|
Débit effectif à 0 bar
|
90 L/min
|
|
Débit effectif à 4 bar
|
60 L/min
|
|
Pression maximale
|
8 bar
|
|
Capacité du réservoir
|
2 litres (réserve de pression)
|
|
Manomètre intégré
|
1 (lecture directe de la pression)
|
|
Raccords d’air comprimé
|
1 raccord principal
|
Enrouleur et tuyau
|
Paramètre
|
Valeur
|
|
Enrouleur automatique
|
Intégré au corps du compresseur
|
|
Rotation
|
180 degrés (accès au tuyau des deux côtés)
|
|
Tuyau flexible
|
Longueur 9 mètres
|
|
Type de tuyau
|
Renforcé en textile, résistant à l’huile
|
|
Plage de température du tuyau
|
Résistant de -20 °C à +60 °C
|
|
Résistant au passage d’un véhicule
|
Oui, même sous pression (résistant à la charge d’un véhicule)
|
|
Raccord
|
Inclus avec le tuyau
|
Bruit
|
Paramètre
|
Valeur
|
|
Niveau de puissance acoustique LWA
|
89 dB(A)
|
|
Niveau de pression acoustique LPA
|
69 dB(A)
|
Dimensions et poids
|
Paramètre
|
Valeur
|
|
Longueur
|
560 mm
|
|
Largeur
|
390 mm
|
|
Hauteur
|
200 mm
|
|
Poids net
|
10,9 kg
|
|
Poids brut (emballage)
|
13,2 kg
|
Conformité
|
Paramètre
|
Valeur
|
|
Marquage
|
CE – Directive Machines 2006/42/CE
|
|
GTIN
|
4015671368836
|
Équipement standard
- Compresseur mural Güde 160/08/2 ST (préassemblé)
- Moteur 1,1 kW sans huile (installé)
- Enrouleur automatique intégré (monté dans le corps)
- Tuyau flexible de 9 m renforcé en textile (inclus, enroulé)
- Raccord de tuyau (inclus)
- Manomètre intégré (dans le corps)
- Réservoir de 2 litres (intégré)
- 1 raccord principal d’air comprimé (inclus)
- Support de fixation murale (inclus)
- Câble(s) de raccordement 230 V (inclus)
- Manuel d’utilisation
- Déclaration CE de conformité
- Garantie internationale Güde
Questions fréquentes
1. Quelle est la principale différence entre le GWK 160/08/2 ST et l’Airpower Dual Drive portable ?
Stationnaire vs portable. GWK = station murale fixe pour atelier ou laboratoire (installation permanente), puissance de 1,1 kW (7× Airpower), tuyau de 9 m (15× le tuyau Airpower de 0,6 m), réservoir de 2 L pour la réserve de pression, capacité de 160 L/min (6× Airpower). Airpower = appareil portable de 1,7 kg pour les voyages et urgences automobiles, alimentation Dual Drive 12 V/230 V, tuyau de 0,6 m, sans réservoir, capacité de 26–27 L/min. Choix : installation fixe en atelier = GWK ; voyage et urgence automobile = Airpower.
2. Comment le réservoir de 2 litres accumule-t-il la pression ?
Le réservoir de 2 L est un récipient sous pression intégré. Le compresseur le remplit rapidement grâce à son débit d’aspiration de 160 L/min jusqu’à atteindre la pression cible de 8 bar, puis il s’ARRÊTE. Le réservoir conserve l’air sous pression. Lorsque les outils consomment de l’air, le réservoir fournit l’air stocké sans que le compresseur fonctionne en permanence. Lorsque la pression descend sous le seuil de redémarrage, le compresseur REDÉMARRE automatiquement pour recharger le réservoir. Le cycle se répète : accumulation → distribution → recharge automatique. Cela limite le fonctionnement continu et la surchauffe tout en stabilisant la pression.

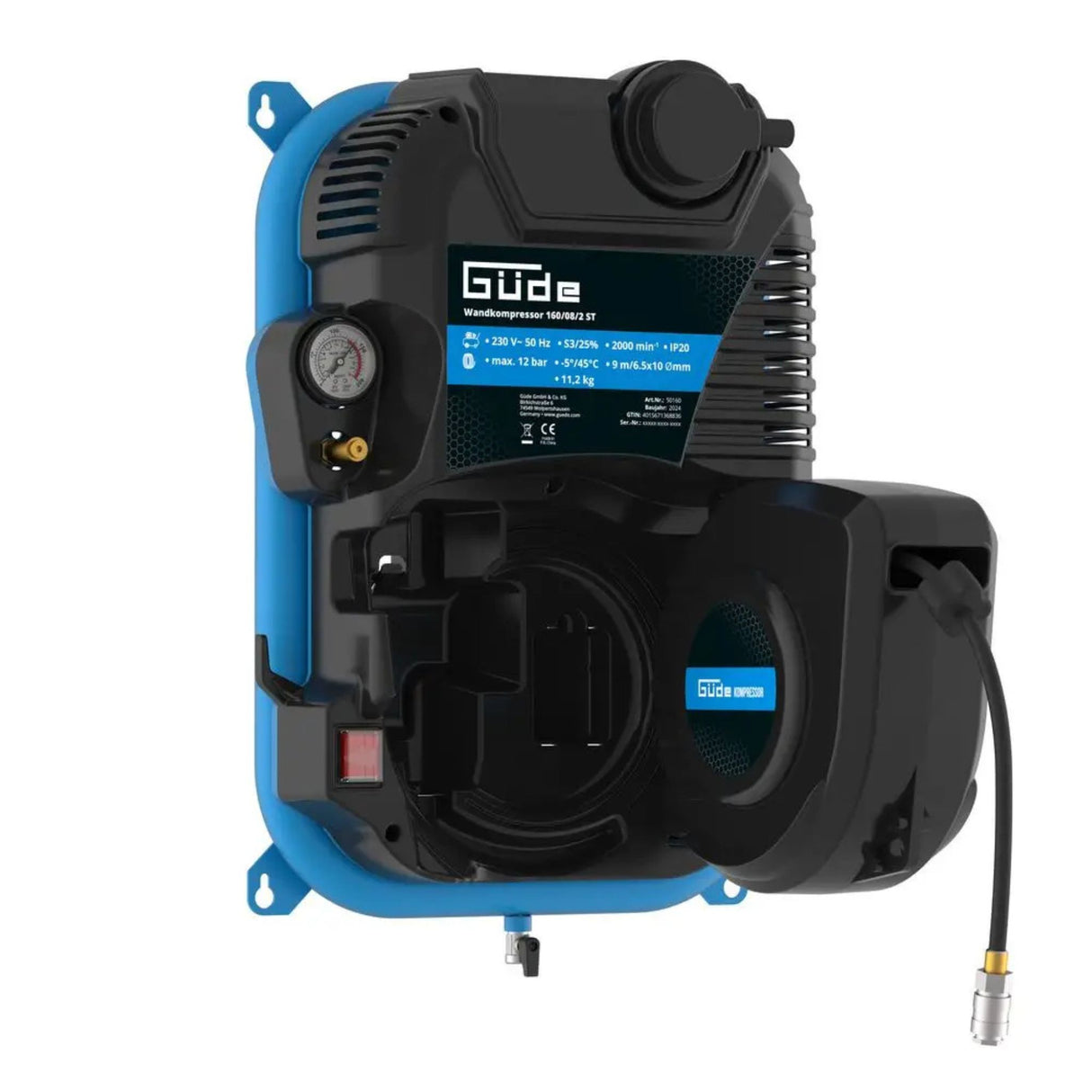

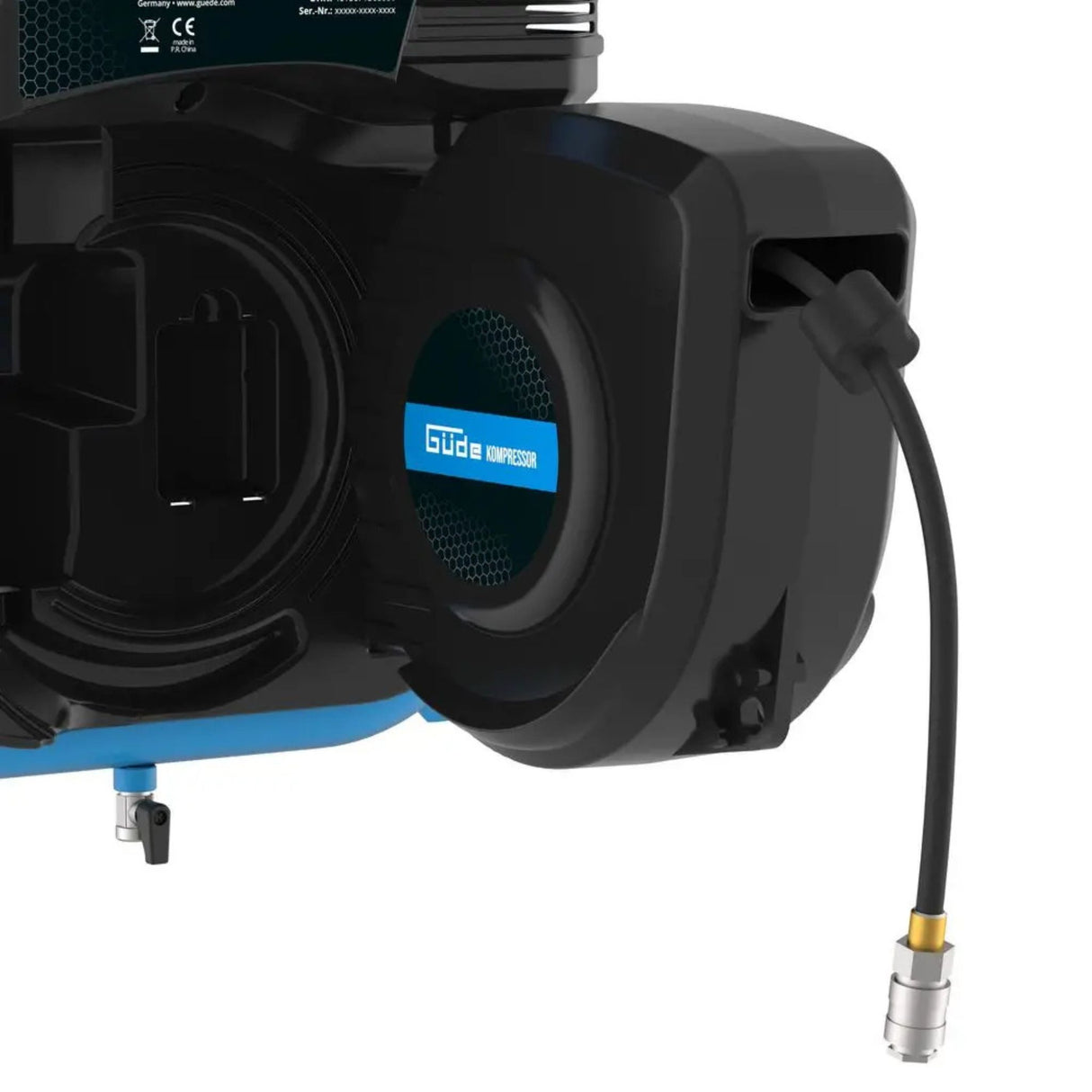

3. Comment fonctionne l’enrouleur automatique de 9 m avec rotation à 180° ?
L’enrouleur est intégré au corps du compresseur. Le tuyau de 9 m est enroulé sur un mécanisme pivotant. Il se déroule facilement lorsque l’opérateur tire dessus. La rotation à 180° permet d’accéder au tuyau des DEUX CÔTÉS de l’unité murale, ce qui facilite l’aménagement de l’atelier. Lors du rangement, le mécanisme à ressort intégré réenroule automatiquement le tuyau. Avantage pratique : moins d’encombrement au sol et accès pratique depuis les deux côtés.
4. Que signifie « tuyau résistant au passage d’un véhicule » ?
Le tuyau est conçu pour résister aux charges rencontrées dans un atelier. Il est renforcé en textile et n’est pas constitué d’un plastique fragile. Si un véhicule passe sur le tuyau de 9 m dans des conditions normales d’atelier, sa construction renforcée est conçue pour limiter les risques de détérioration. Cette caractéristique souligne sa robustesse pour un usage exigeant.
5. Le mode S3/25 % signifie-t-il un fonctionnement intermittent ?
Oui. S3/25 % indique un service intermittent : le compresseur est prévu pour fonctionner pendant 25 % du cycle et rester au repos pendant 75 % afin de refroidir. En atelier, le gonflage des pneus s’effectue généralement par cycles courts, tandis que les outils pneumatiques sont utilisés pendant quelques minutes puis avec une pause. Le compresseur s’allume et s’éteint automatiquement et n’est pas prévu pour un fonctionnement continu pendant de nombreuses heures. Pour un service continu, un compresseur industriel adapté est nécessaire.
6. Une pression maximale de 8 bar est-elle adaptée à un atelier ?
Oui, pour de nombreuses applications courantes en atelier. Les pneus automobiles nécessitent généralement environ 2,5 à 3,5 bar et de nombreux outils pneumatiques fonctionnent entre 6 et 8 bar. Les équipements spécifiques nécessitant 10 à 12 bar demandent un compresseur offrant une pression maximale supérieure.
7. L’installation murale nécessite-t-elle un électricien ?
Une installation professionnelle est recommandée. Le mur doit pouvoir supporter en toute sécurité l’appareil de 10,9 kg avec un support adapté. Le raccordement 230 V doit respecter les règles électriques applicables et utiliser une prise/fiche appropriée. Si nécessaire, faites effectuer la fixation murale et le raccordement électrique par un électricien qualifié. Une fois installé, le fonctionnement est automatique.
