Perceuse-fraiseuse Bernardo UWF 200 Servo
Perceuse-fraiseuse Bernardo UWF 200 Servo est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Abonnez-vous à notre newsletter
Recevez les dernières informations sur nos nouvelles collections, nos ventes, nos offres et les dates d'arrivée des produits.
-
Description
-
Sécurité des produits
-
Avis
Description

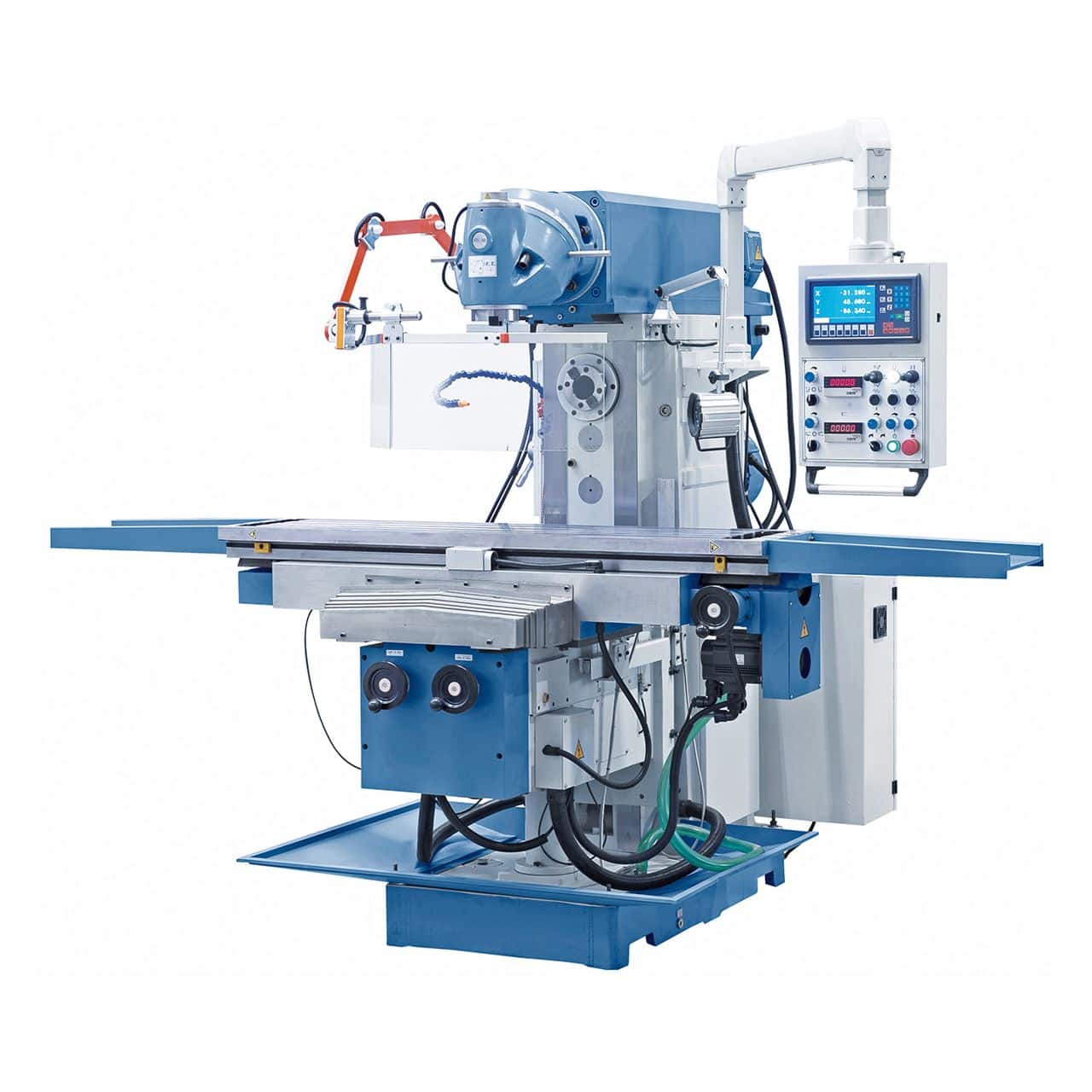

La Bernardo UWF 200 Servo est une perceuse-fraiseuse à usage professionnel, avec des vitesses (2) 60 – 360 / 360 – 1800 tr/min, un moteur de 7,5 kW, un poids d'env. 2850 kg. Krollit, distributeur officiel de Bernardo depuis 2007.
- Dimensions de la table : 1600 x 360 mm
- Cône de broche horizontale : ISO 50
- Cône de broche verticale : ISO 50
- Vitesse de broche horizontale : (2) 60 – 360 / 360 – 1800 tr/min
- Vitesse de broche verticale : (2) 65 – 350 / 350 – 1750 tr/min
- Course longitudinale (X) : 1300 mm
- Course transversale (Y) : 300 mm
- Course verticale (Z) : 400 mm
Qui utilise l'UWF 200 Servo et pourquoi
Les ateliers d'usinage et les laboratoires de prototypage utilisent l'UWF 200 Servo pour des opérations combinées de perçage, fraisage et taraudage sur des pièces métalliques. La tête inclinable permet des usinages angulaires.
Sa place dans la gamme Bernardo
La Bernardo UWF 200 Servo s'inscrit dans la gamme de perceuses-fraiseuses Bernardo, distribuée en France par Krollit depuis 2007. La gamme Bernardo comprend des modèles de différentes catégories et performances : pour choisir la machine adaptée à votre cas d'utilisation, vous pouvez consulter le catalogue Bernardo sur Krollit ou contacter le service client pour une aide à la sélection.
Logistique et support Krollit
Expédition des machines en 5-9 jours ouvrables (7 jours dans le Sud). Pour les pièces de rechange et accessoires, expédition en 3-5 jours ouvrables depuis l'entrepôt Krollit. Service client en français disponible pour la documentation technique, les fiches produits et la gestion des commandes de pièces de rechange. Krollit est distributeur officiel depuis 2007.
À qui s'adresse l'UWF 200 Servo
| Profil | Compatibilité | Raison |
|---|---|---|
| Petits et moyens ateliers mécaniques | Adapté | Usinages combinés de perçage, fraisage et taraudage sur pièces métalliques |
| Laboratoires de prototypage et mainteneurs | Adapté | Réalisation de rainures, trous et usinages angulaires Avec tête inclinable |
| Productions industrielles multi-équipes | À évaluer | Pour des cycles intensifs continus, évaluer les gammes HSV ou les fraiseuses universelles |
Non indiqué pour : les applications qui dépassent les spécifications techniques déclarées par le fabricant. En cas de doute sur la compatibilité, contacter le service client Krollit.
Capacités d'usinage
| Rainures en T (n° / largeur / pas) | 3 / 18 mm / 80 mm |
Broche et vitesses
| Cône de broche horizontale | ISO 50 |
| Cône de broche verticale | ISO 50 |
| Vitesse de broche horizontale | (2) 60 – 360 / 360 – 1800 tr/min |
| Vitesse de broche verticale | (2) 65 – 350 / 350 – 1750 tr/min |
| Distance broche–table horizontale | 15 – 350 mm |
| Distance broche–table verticale | 180 – 610 mm |
| Distance broche–colonne | 250 – 980 mm |
Table et dimensions
| Dimensions de la table | 1600 x 360 mm |
| Charge admissible de la table | 300 kg |
| Dimensions de la machine (L x P x H) | 2790 x 2200 x 2200 mm |
Moteur et alimentation
| Puissance moteur horizontale | 7,5 kW |
| Puissance moteur verticale | 5,5 kW |
| Servomoteur (couple / puissance) | 10 Nm / 1,5 kW |
Autres spécifications
| Course longitudinale (X) | 1300 mm |
| Course transversale (Y) | 300 mm |
| Course verticale (Z) | 400 mm |
| Avance longitudinale (continue) | 10 – 1000 mm/min |
| Avance transversale (continue) | 10 – 1000 mm/min |
| Avance verticale (continue) | 10 – 500 mm/min |
| Avances rapides axes X et Y | 10 – 3000 mm/min |
| Avances rapides axe Z | 10 – 750 mm/min |
| Pompe de refroidissement | 90 W – 25 l/min |
| Poids | env. 2850 kg |
Questions fréquemment posées
Que peut usiner l'UWF 200 Servo ?
Perçage, fraisage frontal, fraisage de défonceuse et taraudage sur aciers doux, fonte et alliages légers.
Les capacités déclarées se réfèrent aux aciers standard non trempés. Sur les aciers alliés, réduire l'avance et la vitesse de coupe pour préserver les outils.
Comment régler la vitesse de la broche ?
Voir la donnée "Vitesse de broche" dans le tableau technique : réglage Vario ou changement de vitesse mécanique par paliers.
Les modèles Vario permettent un réglage continu via un inverseur ou un clavier, tandis que les modèles à changement de vitesse mécanique (ex. BF 30 G) nécessitent la sélection manuelle de la plage.
Quelle alimentation électrique est requise ?
Voir la donnée "Tension" dans le tableau technique : généralement 230 V monophasé ou 400 V triphasé.
Les grands modèles (BF 45, FM 45, FM 50) nécessitent une ligne triphasée 400 V. Vérifier la disponibilité dans l'atelier avant l'achat.
La tête est-elle inclinable ?
Oui, voir la rubrique "Inclinaison de la tête" dans le tableau technique.
L'inclinaison de la tête permet des fraisages angulaires et des chanfreins sans bridage complexe de la pièce. Les modèles plus avancés offrent une inclinaison jusqu'à ±90°.
Quel est le poids de la machine ?
Le poids varie d'environ 50 kg (KF 10) à plus de 350 kg (BF 45 HSV Vario).
Pour les modèles de plus de 200 kg, il est recommandé de les installer sur une base dédiée. Pour les modèles plus légers, un établi robuste et plat est suffisant.
