Perceuse-fraiseuse Bernardo BF 45 HSV Vario avec convertisseur de fréquence Delta, avance automatique axe X AL 450 D
Perceuse-fraiseuse Bernardo BF 45 HSV Vario avec convertisseur de fréquence Delta, avance automatique axe X AL 450 D est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Abonnez-vous à notre newsletter
Recevez les dernières informations sur toutes nos nouvelles collections, soldes, offres et dates d’arrivée de produits.
-
Description
-
Sécurité du produit
-
Avis
Description

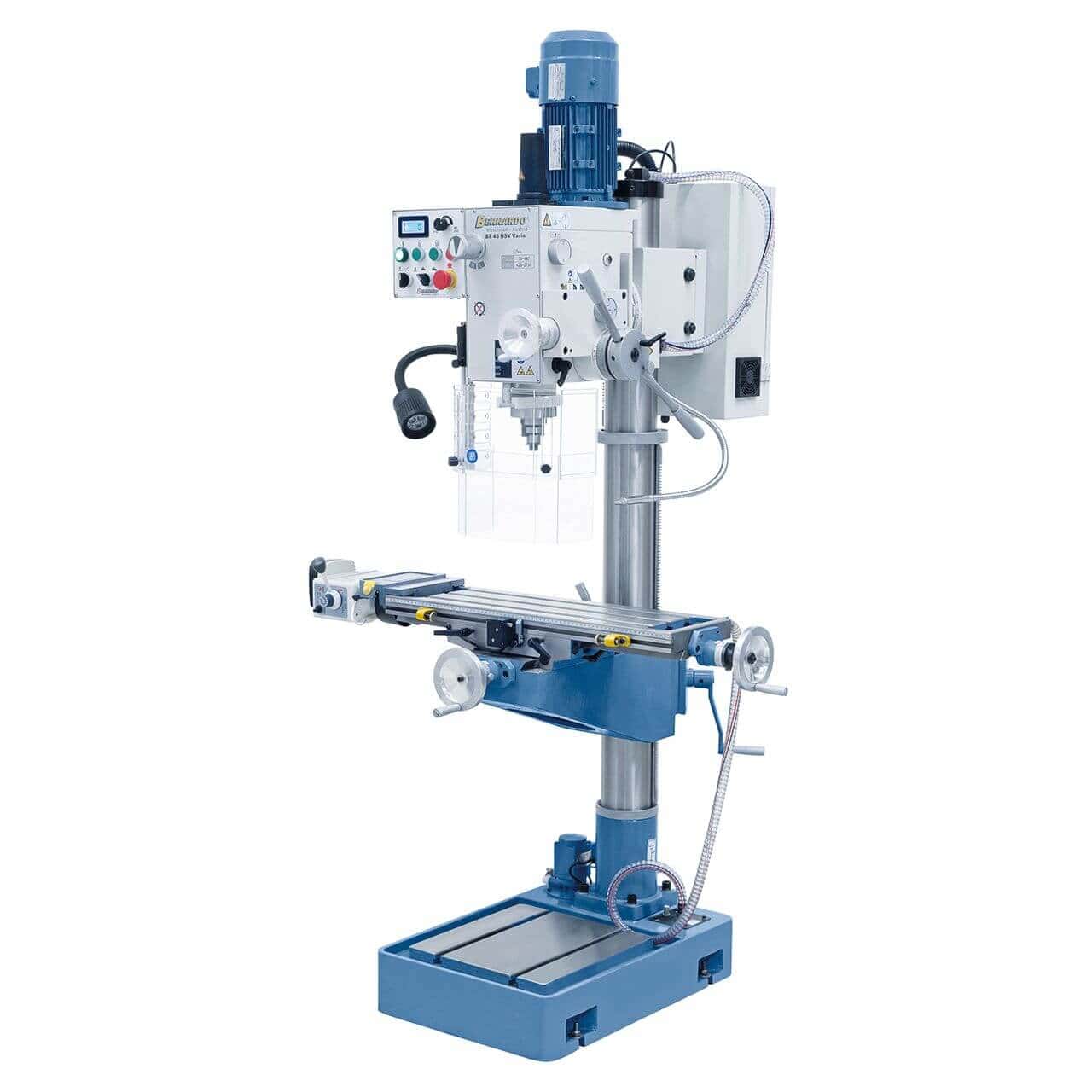

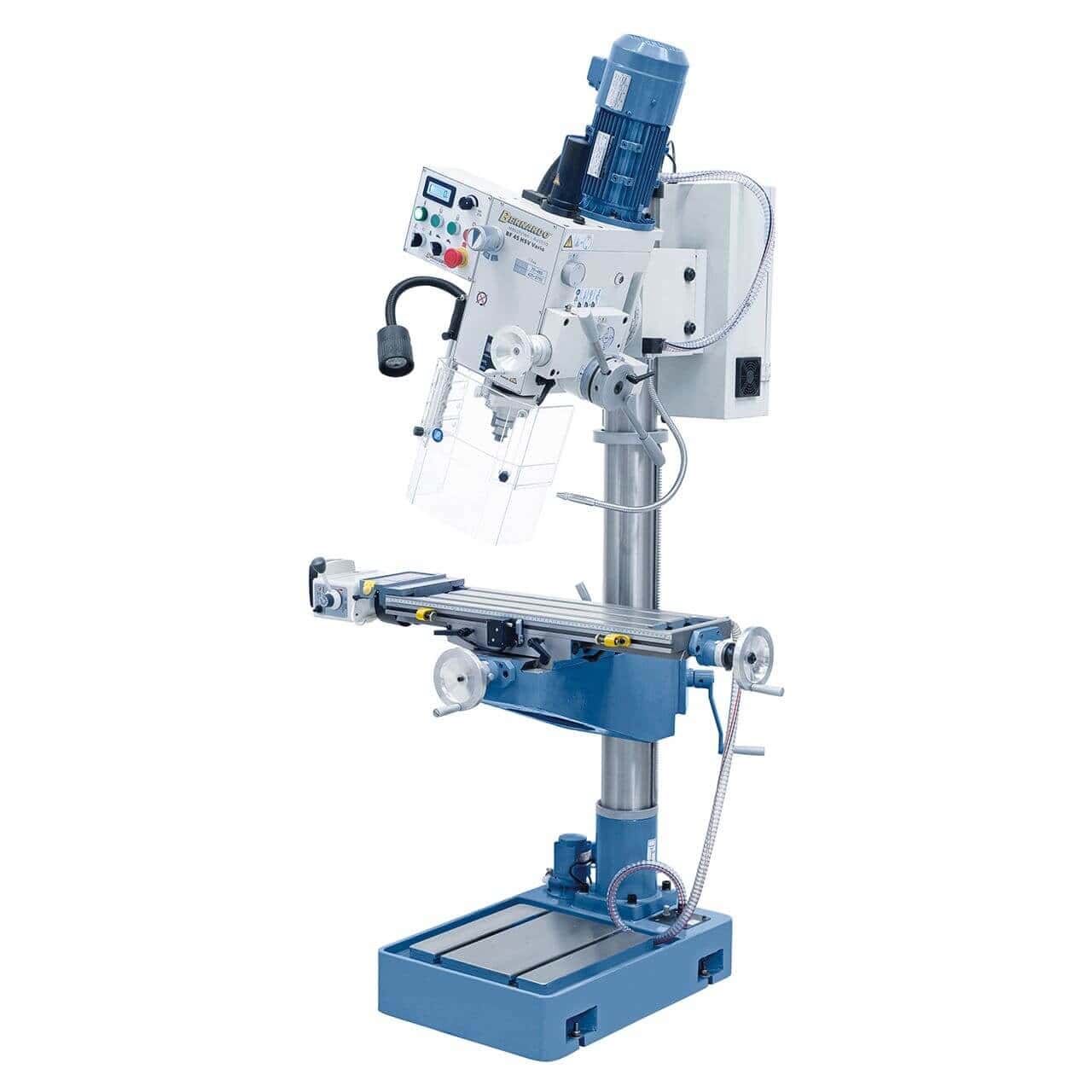

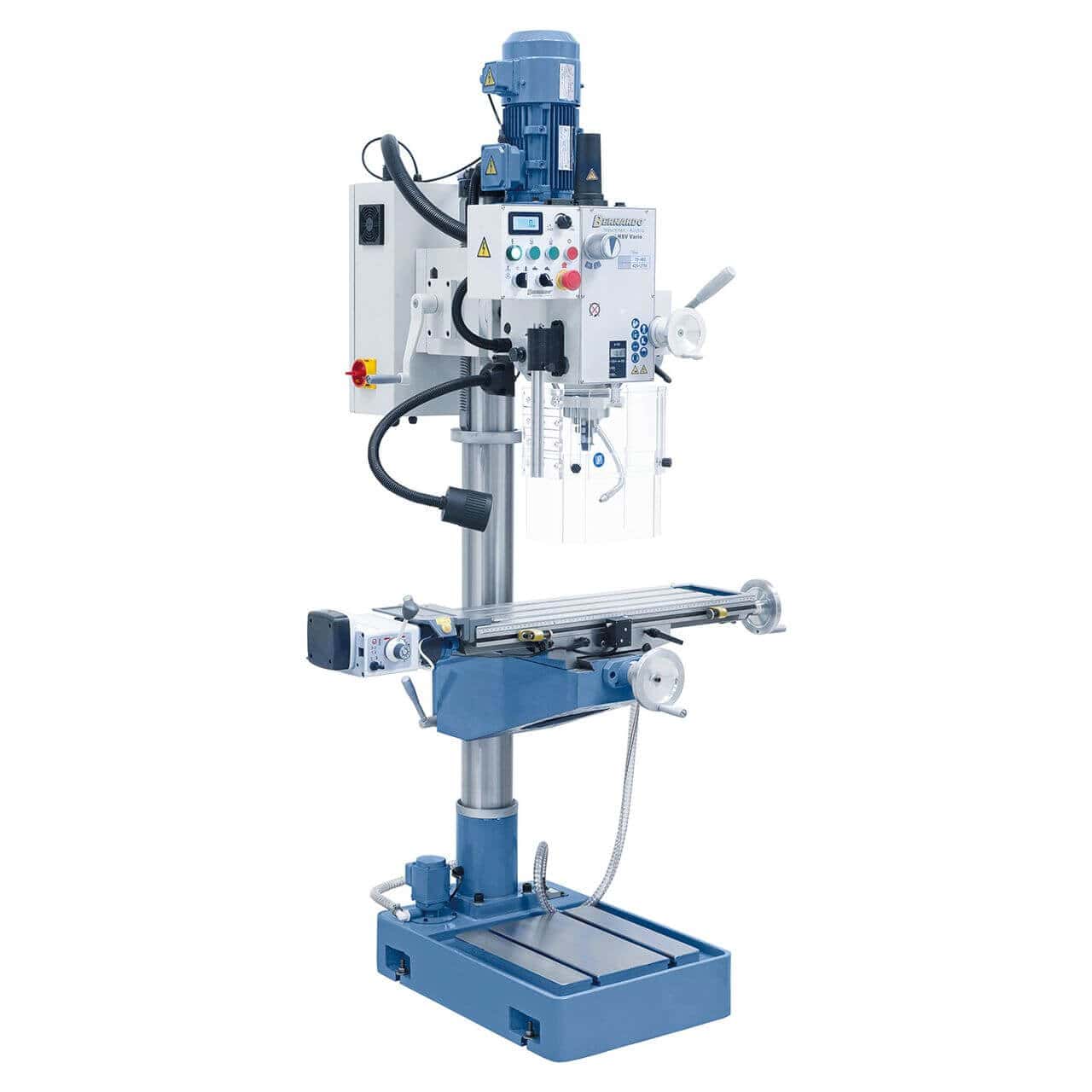

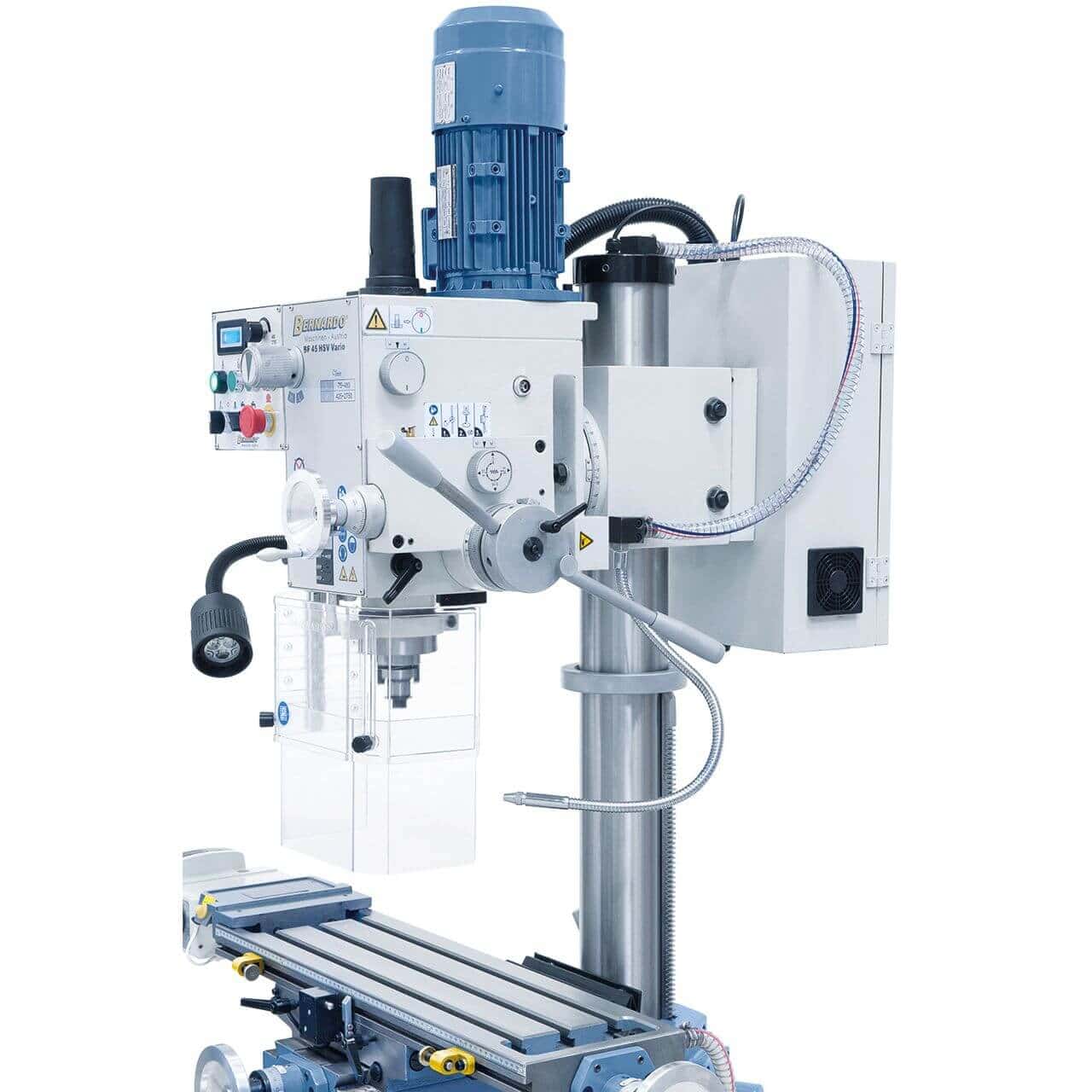

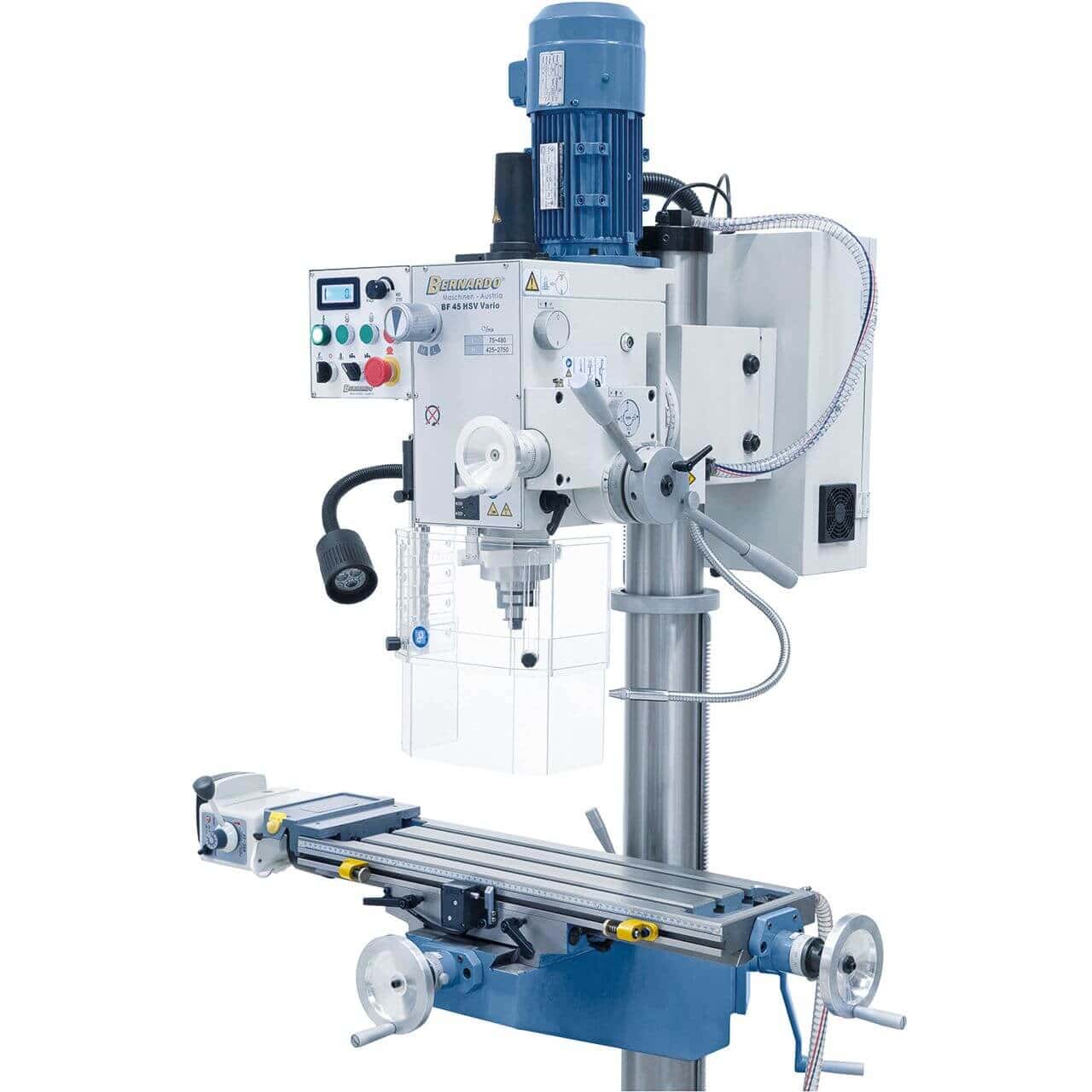

La Bernardo BF 45 HSV Vario est une perceuse-fraiseuse professionnelle de 362 kg pour les ateliers d'usinage de précision, avec une capacité de perçage acier de Ø32 mm, de fraisage frontal de Ø80 mm, un onduleur Delta à vitesse variable (75–2 750 tr/min), un moteur de 2,2 kW 400 V, un cône morse MT 4, et un avance automatique sur l'axe X AL 450 D. Krollit, distributeur officiel de Bernardo depuis 2007.
- Perçage acier Ø32 mm
- Perçage fonte Ø40 mm

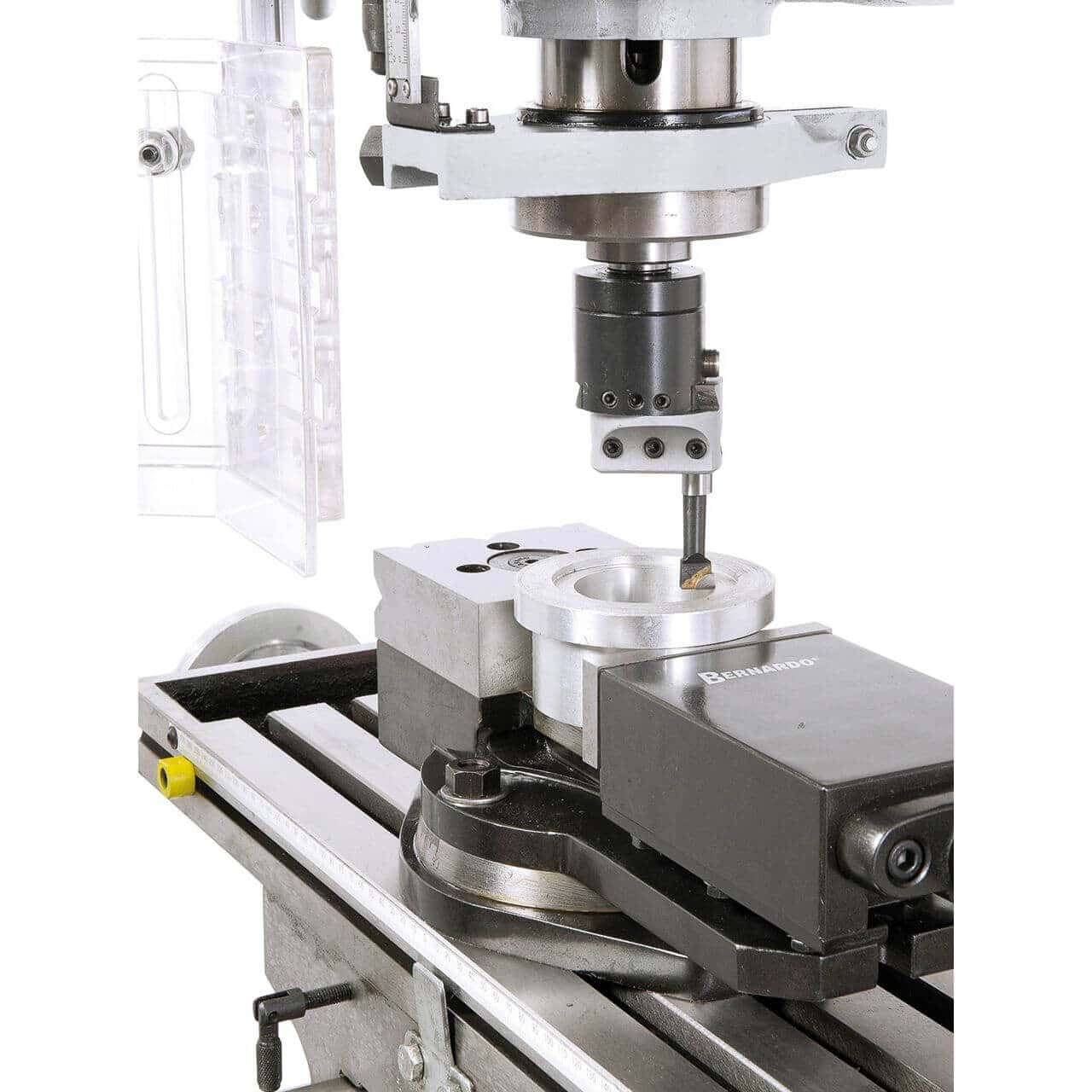

- Fraisage frontal max Ø80 mm
- Vitesse de broche 75–2 750 tr/min (Vario)
- Cône de broche MT 4, course 120 mm
- Table croisée 730 x 210 mm, courses X/Y 495 / 200 mm

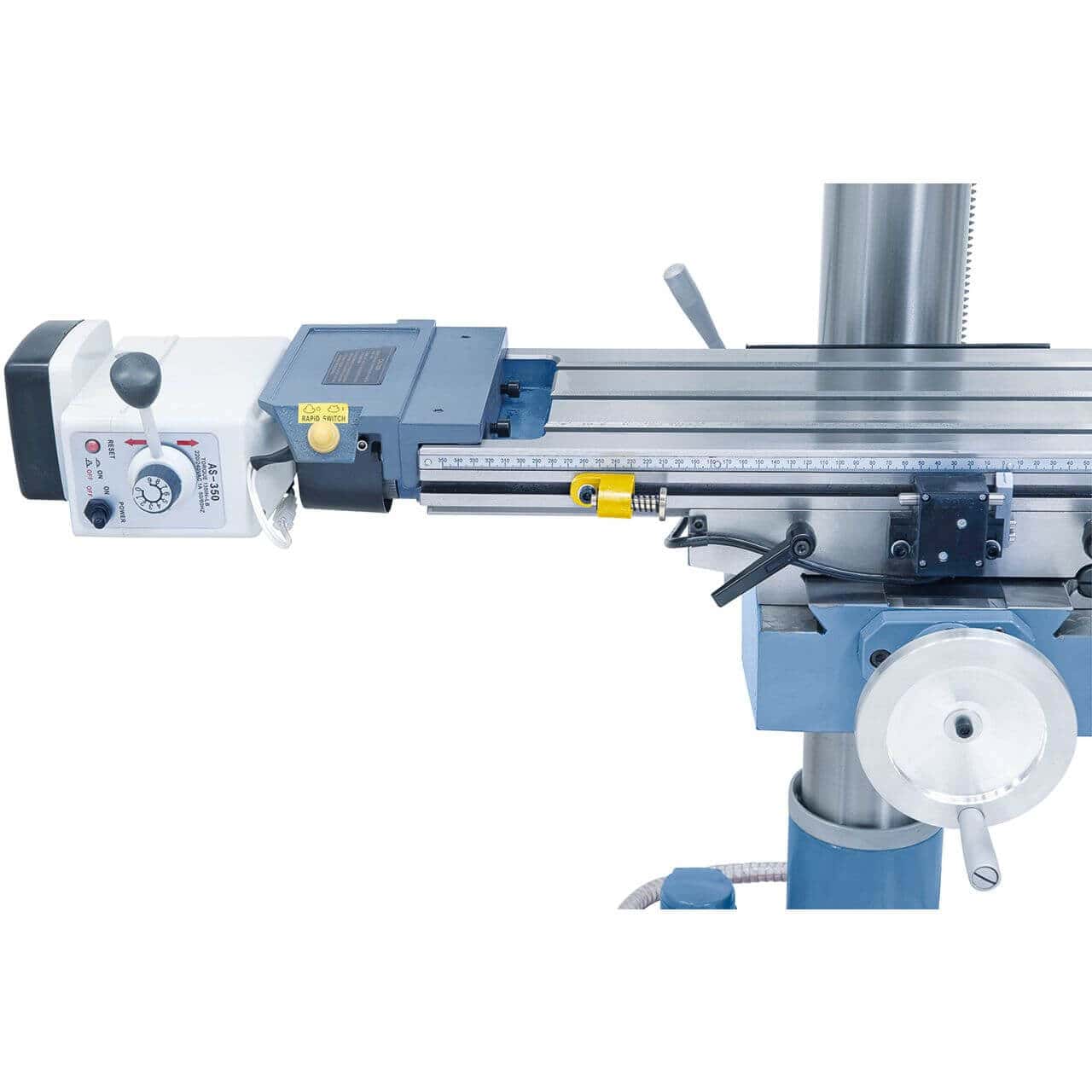

- Avance automatique sur l'axe X AL 450 D de série
- Moteur 1,5 kW (S1) / 2,2 kW (S6) 400 V
- Poids 362 kg
Qui utilise la BF 45 HSV Vario et pourquoi
Les ateliers d'usinage de précision, les fabricants de moules et les laboratoires industriels utilisent cette perceuse-fraiseuse de grande taille pour des usinages complets : perçage acier jusqu'à Ø32 mm et fonte jusqu'à Ø40 mm, fraisage frontal jusqu'à Ø80 mm avec avance automatique de la broche. L'onduleur Delta à vitesse variable (75–2 750 tr/min) et la structure en fonte lourde de 362 kg supportent des cycles de travail intenses sur une table de 730 x 210 mm.
Sa place dans la gamme Bernardo
La Bernardo BF 45 HSV Vario se situe dans le segment haut de la gamme des perceuses-fraiseuses Bernardo, avec une structure en fonte de 362 kg pour un usage industriel continu. Au-dessus de cette catégorie, Bernardo ne propose que les fraiseuses universelles UWF avec avance automatique sur tous les axes. En dessous de la BF 45 HSV Vario, la gamme offre les séries BF 28 BDC et BF 30 G avec des structures plus compactes (130-190 kg) et des capacités de perçage inférieures.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours pour le Sud). Pour les pièces de rechange d'origine Bernardo, expédition en 3 à 5 jours ouvrables depuis l'entrepôt Krollit. Service client en italien disponible pour la documentation technique, les fiches produits et la gestion des commandes de pièces de rechange. Krollit est distributeur officiel de Bernardo depuis 2007.
À qui s'adresse la BF 45 HSV Vario
| Profil | Compatibilité | Raison |
|---|---|---|
| Ateliers d'usinage de précision et fabrication de moules | Adaptée | Perçage Ø32 mm acier / Ø40 mm fonte, fraisage Ø80 mm, structure 362 kg |
| Laboratoires industriels pour travaux multi-équipes | Adaptée | Table 730 x 210 mm, moteur 2,2 kW 400 V, avance automatique de la broche 3 étapes |
| Hobbystes et modélisme | Non indiquée | Machine industrielle de 362 kg pour usage professionnel continu ; pour les loisirs et le laboratoire, considérer KF 10 ou KF 25 Vario |
Non indiquée pour : les espaces restreints sans base dédiée, l'utilisation occasionnelle pour les loisirs, l'alimentation 230 V (nécessite 400 V triphasé). Pour un environnement réduit, considérer la BF 28 BDC ou la KF 26 L Top.
Capacité d'usinage
| Perçage acier | Ø32 mm |
| Perçage fonte | Ø40 mm |
| Fraisage frontal max | Ø80 mm |
Broche et vitesse
| Cône de broche | MT 4 |
| Course de broche | 120 mm |
| Vitesse de broche (Vario) | 75–2 750 tr/min |
| Avance automatique de la broche | 0,10 / 0,18 / 0,26 mm/tour |
| Rotation droite/gauche | Oui, de série pour le taraudage |
Table et tête

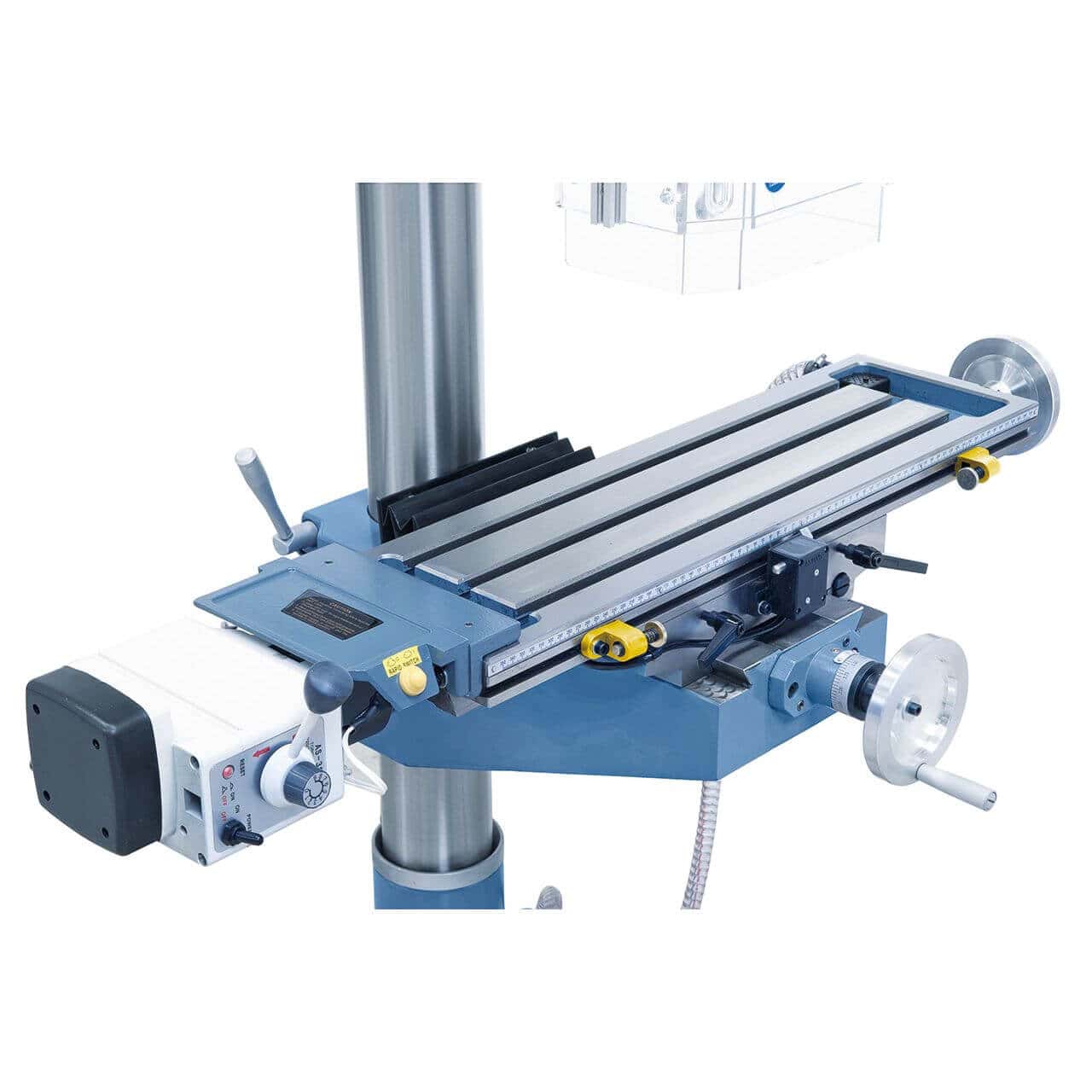

| Dimensions de la table | 730 x 210 mm |
| Courses de la table (X / Y) | 495 / 200 mm |
| Rainures en T | 14 mm |

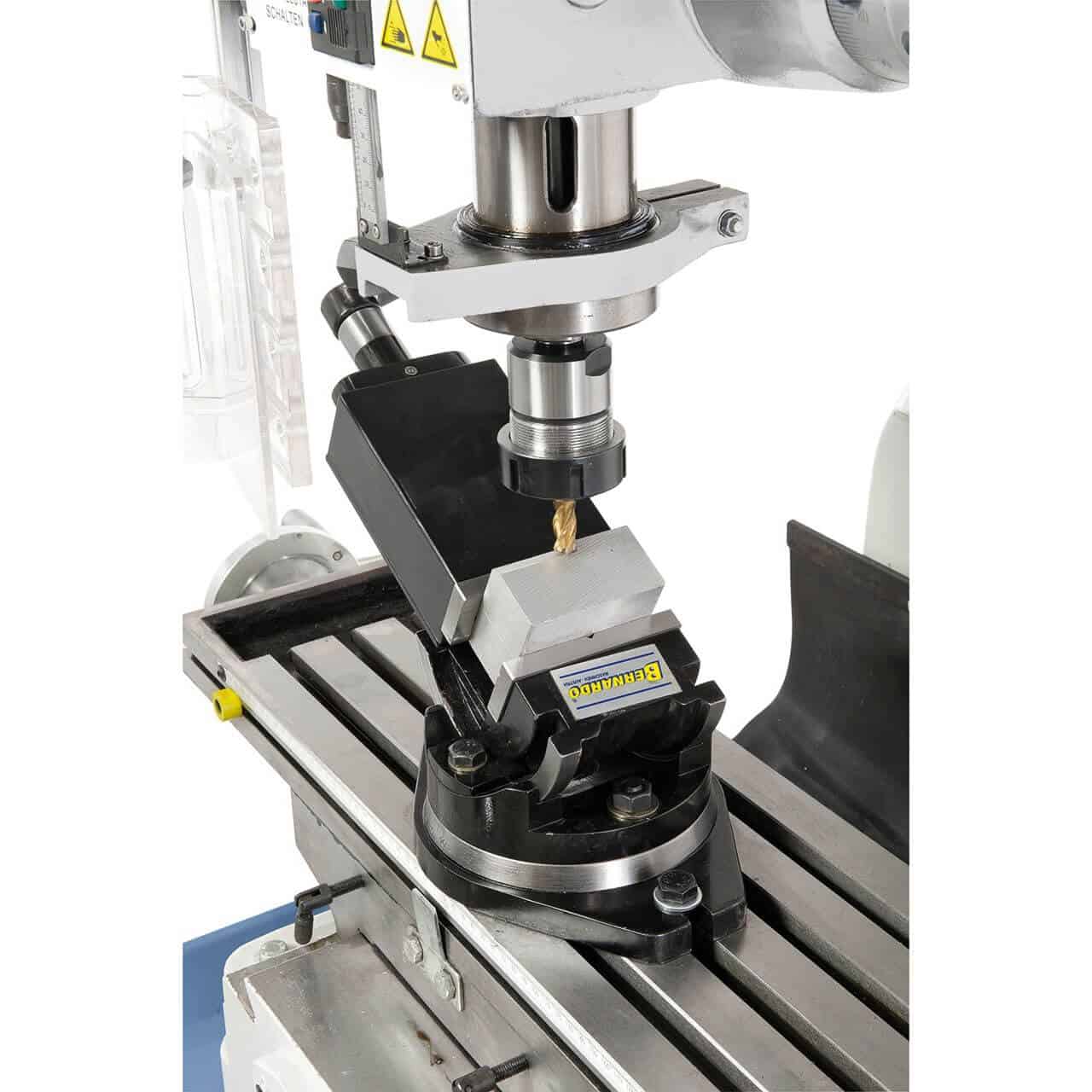

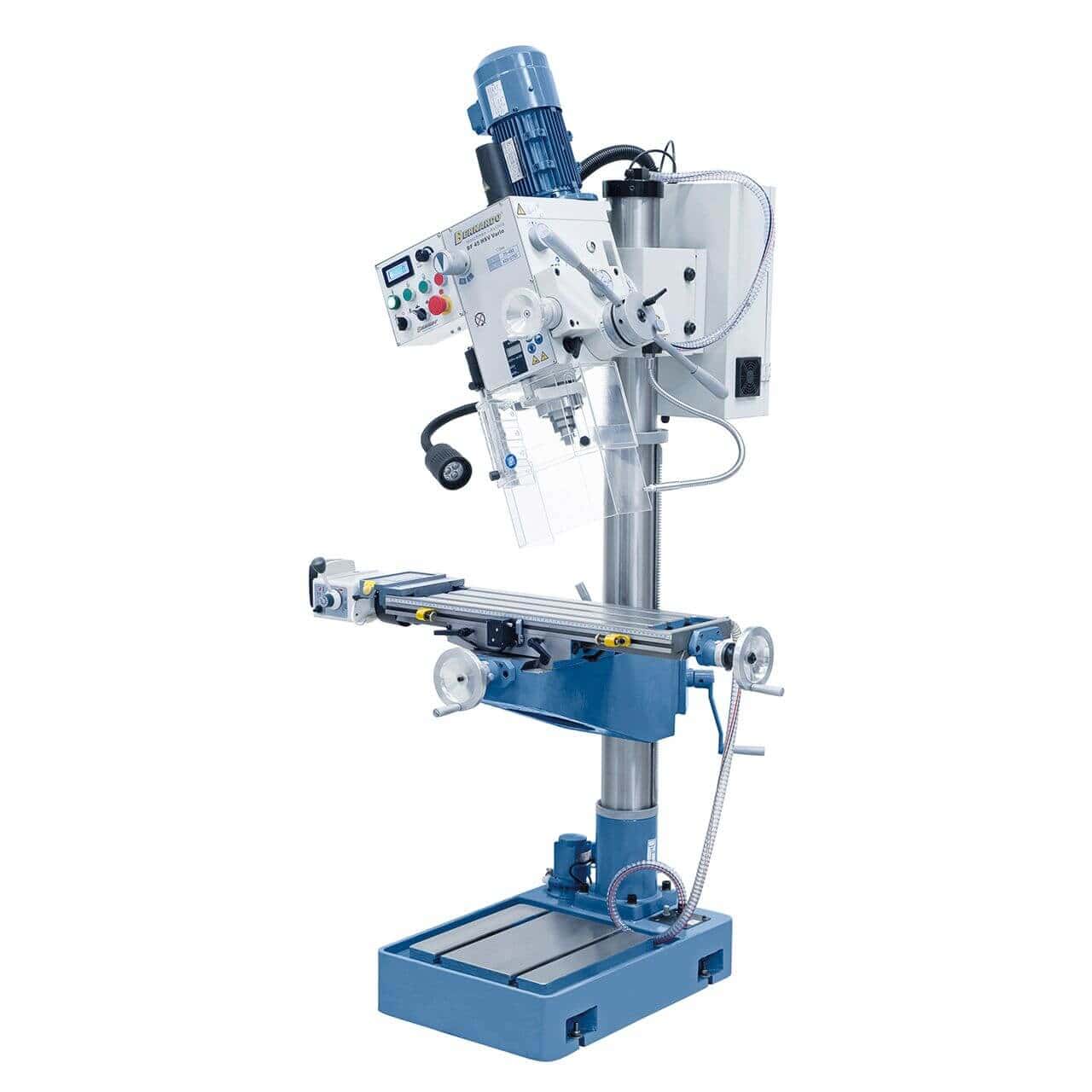

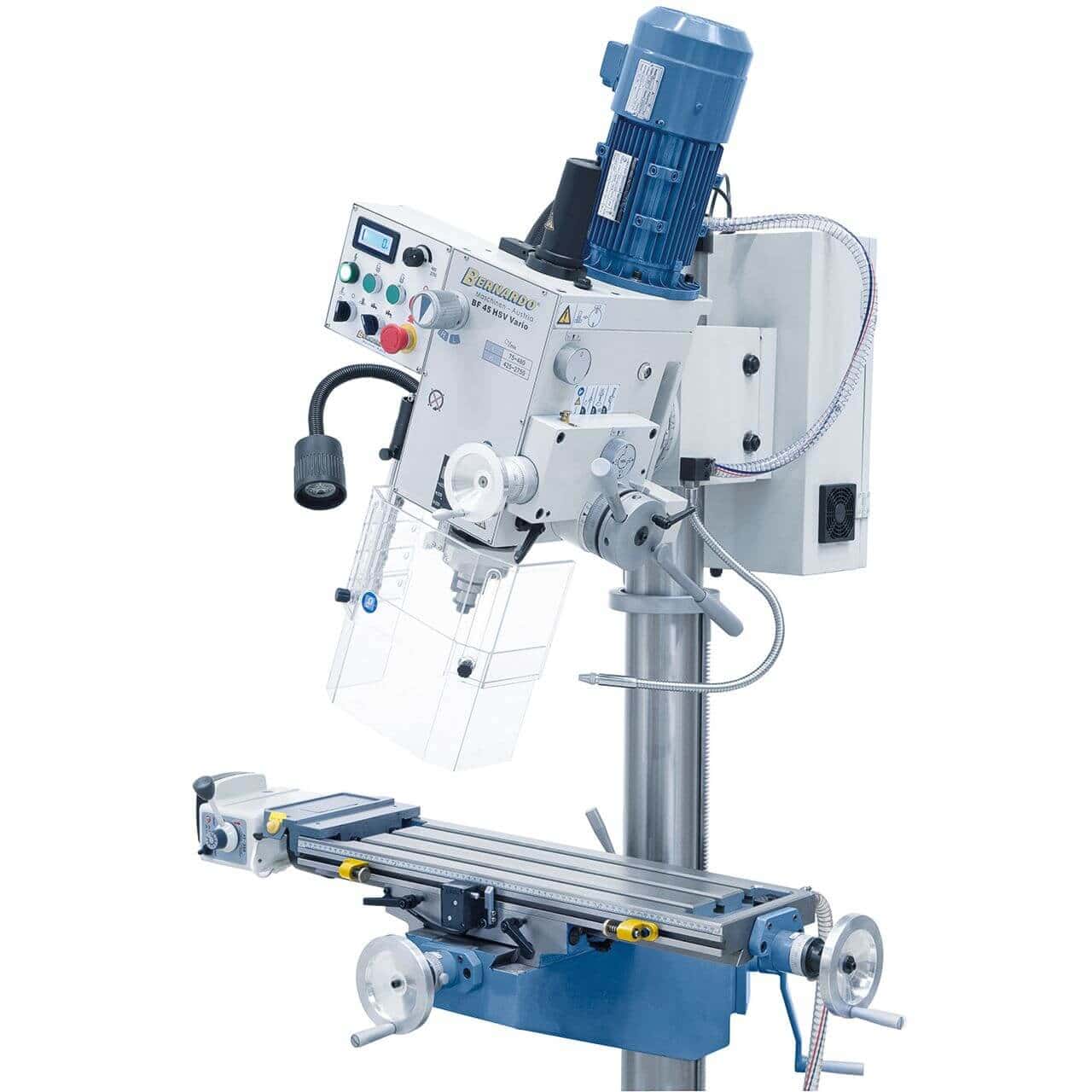

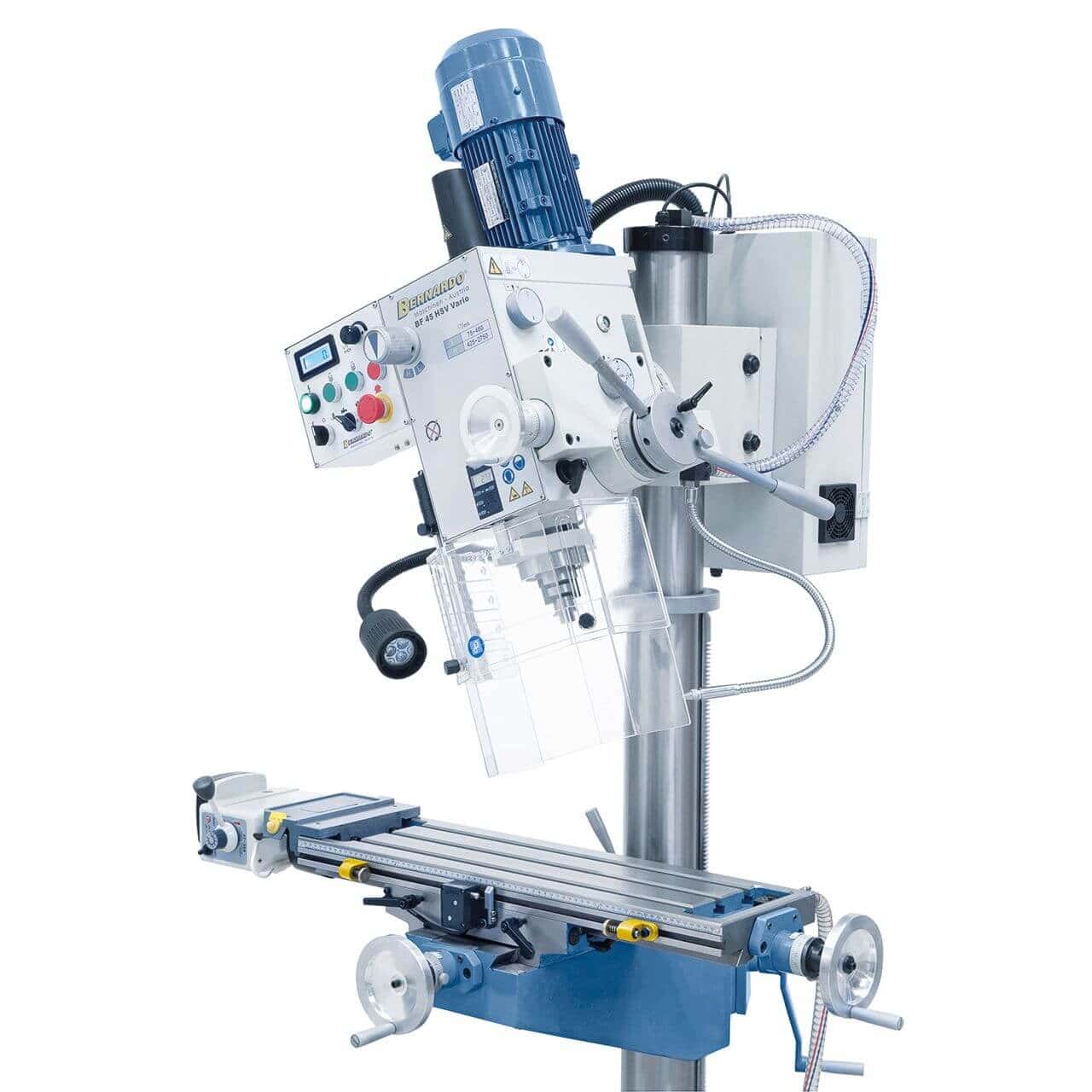

| Inclinaison de la tête | ±90° |
| Réglage de la hauteur de la tête | 260 mm |
| Distance broche-colonne | 280 mm |
| Distance broche-table | 640 mm |
| Diamètre de la colonne | Ø115 mm |
Moteur et dimensions
| Puissance moteur S1 100% | 1,5 kW |
| Puissance moteur S6 40% | 2,2 kW |
| Tension | 400 V |
| Dimensions machine (L x P x H) | 1 070 x 800 x 2 060 mm |
| Poids | 362 kg |
Équipement standard
- Mandrin auto-serrant 1-16 mm / B16
- Arbre de mandrin MT 4 / B16
- Tirant M16
- Douille conique Morse MT 4 / 3
- Porte-fraise à queue MT 4 / Ø27 mm
- Avance automatique sur l'axe X AL 450 D
- Avance automatique de la broche avec 3 étapes

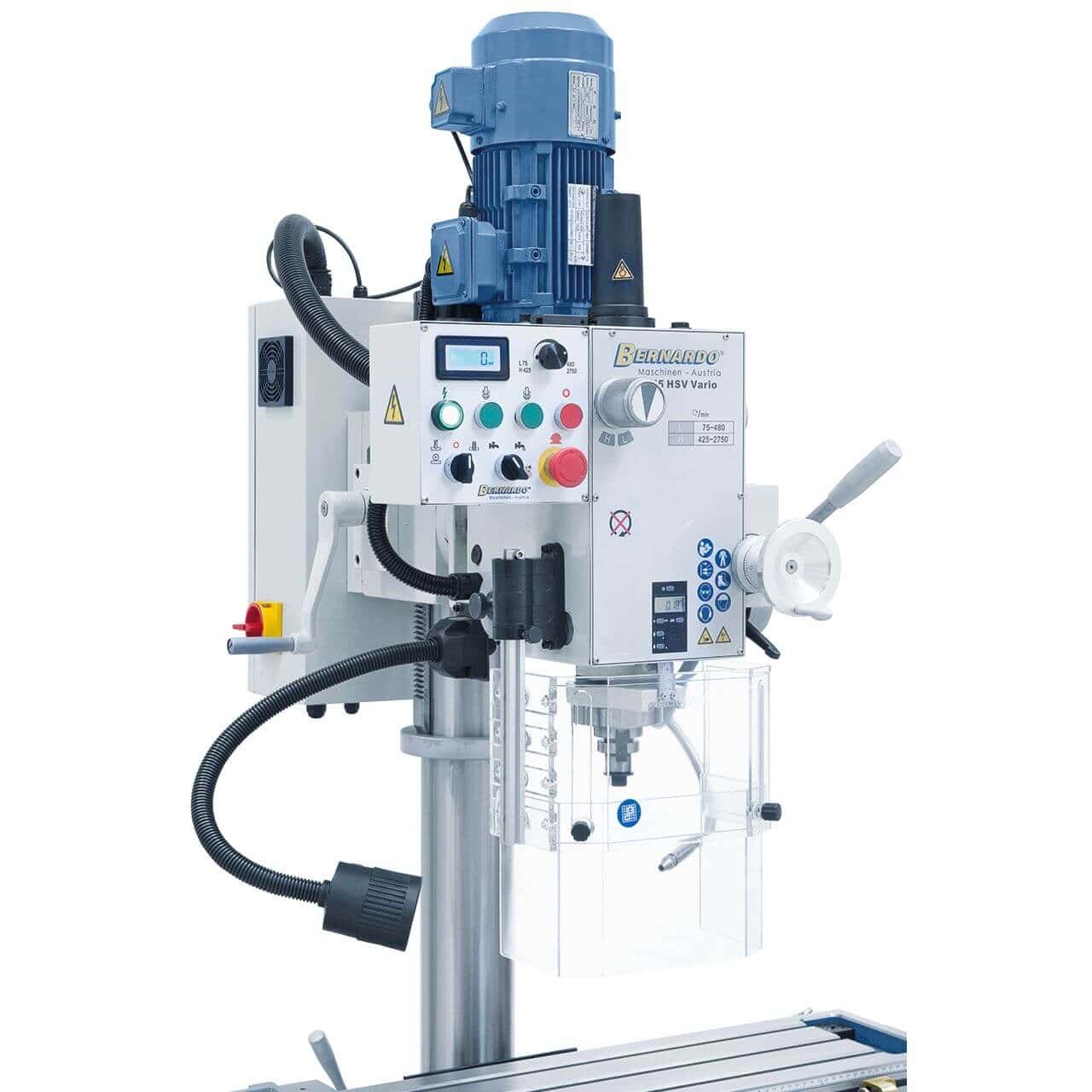

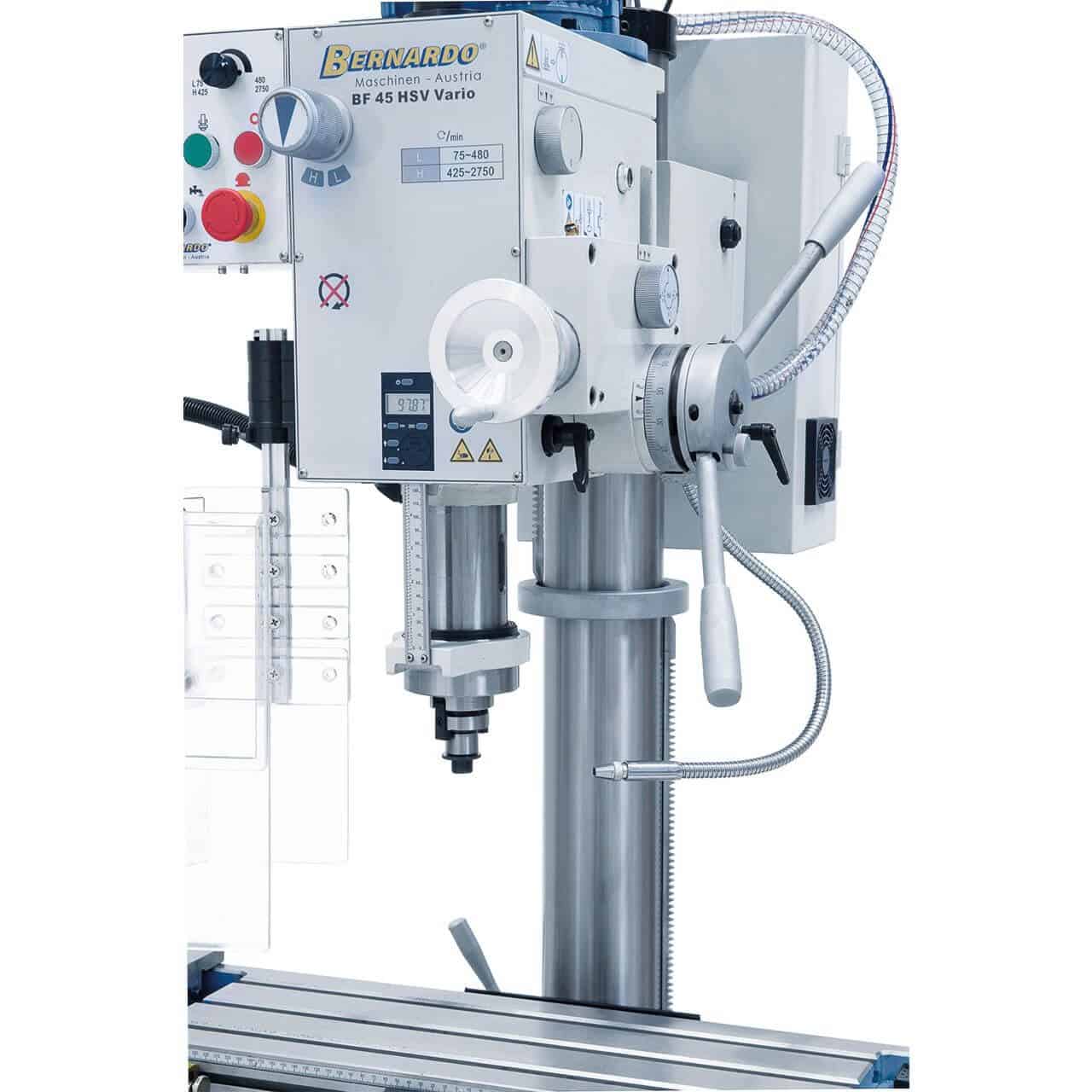

- Indicateur numérique de vitesse
- Indicateur numérique de course de broche
- Dispositif de taraudage intégré

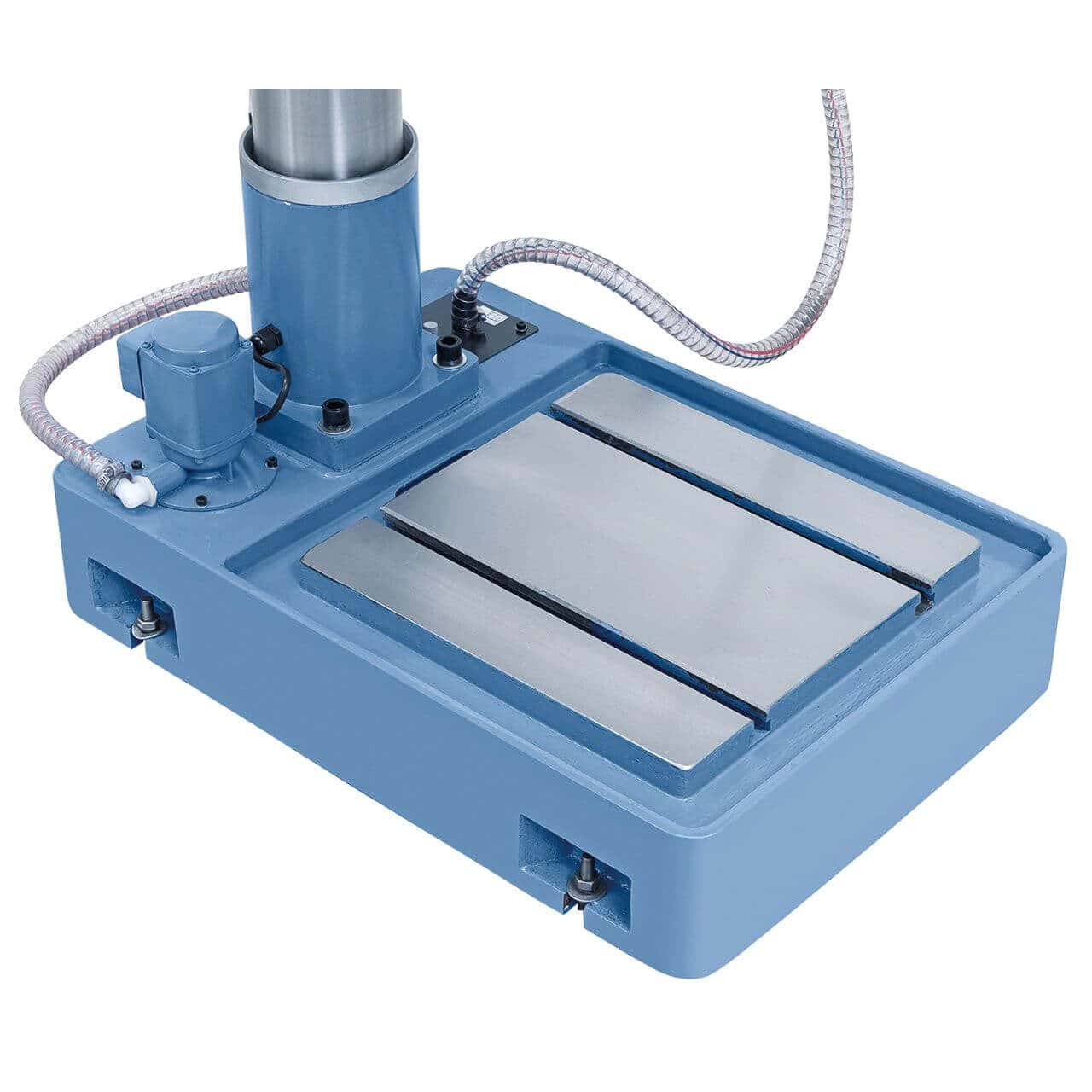

- Pompe de refroidissement
- Éclairage de travail LED
- Protection réglable en hauteur avec micro-interrupteur
- Jeu d'outils

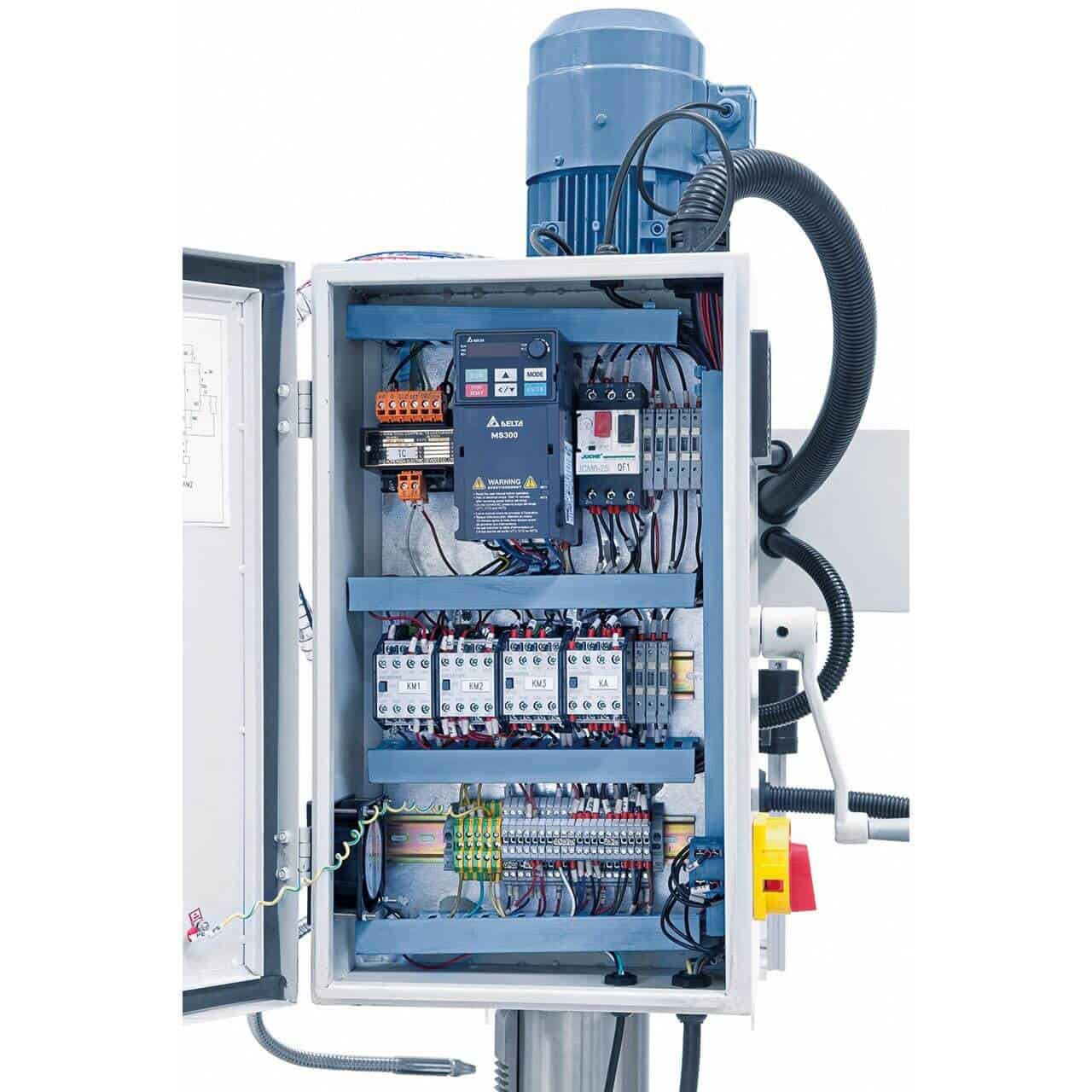

- Onduleur Delta VFD
- Échelle longitudinale
Foire aux questions
Quelles sont les capacités de perçage et de fraisage de la BF 45 HSV Vario?
Perçage acier jusqu'à Ø32 mm et fonte jusqu'à Ø40 mm, fraisage frontal jusqu'à Ø80 mm.
Les capacités déclarées se réfèrent aux aciers standard non trempés (ex. C40, S235). Sur des matériaux plus durs ou des alliages, la capacité réelle peut être inférieure : dans ce cas, il est conseillé de réduire la vitesse de rotation et l'avance pour ne pas solliciter la broche et les outils.
Comment régler la vitesse de broche sur la BF 45 HSV Vario?
La machine dispose d'une vitesse Vario réglable en continu dans la plage 75–2 750 tr/min.
Le réglage Vario permet d'adapter la vitesse au matériau et au diamètre de l'outil de manière fine, sans avoir à changer de courroies ou d'engrenages. Pour le fraisage frontal des aciers doux, on travaille généralement dans la plage basse, tandis que pour les trous de petit diamètre sur l'aluminium, on utilise la plage haute.
Quelle alimentation et quel moteur la BF 45 HSV Vario utilise-t-elle?
Moteur 1,5 kW (S1 continu) / 2,2 kW (S6 intermittent) avec alimentation 400 V.
Le moteur nécessite une alimentation triphasée 400 V. Vérifiez la présence d'une ligne triphasée dans l'atelier avant l'achat. Pour les environnements sans triphasé, la gamme Bernardo propose des modèles équivalents en 230 V monophasé, mais avec des capacités d'usinage inférieures.
Quelles sont les dimensions de la table, les courses et le cône de broche de la BF 45 HSV Vario?
Table croisée 730 x 210 mm avec des courses X/Y de 495 / 200 mm, cône de broche MT 4, course de broche 120 mm.
Le cône de broche MT 4 est un standard international : les accessoires (mandrins auto-serrants, porte-fraises, arbres de réduction) sont couramment disponibles. Les courses de la table permettent de travailler des pièces qui entrent dans les dimensions utiles effectives (courses X/Y nettes des encombrements de serrage).
Quel est le poids de la BF 45 HSV Vario et quel type d'installation nécessite-t-elle?
La machine pèse environ 362 kg et nécessite une installation sur un sol industriel plat, avec une base dédiée et un raccordement électrique 400 V.
Pour une machine de 362 kg, un sol d'atelier avec une fondation adéquate (béton armé standard) et la fixation de la base avec des chevilles à expansion sont recommandés pour minimiser les vibrations lors des usinages les plus exigeants. Le raccordement électrique doit être effectué par un personnel qualifié.
