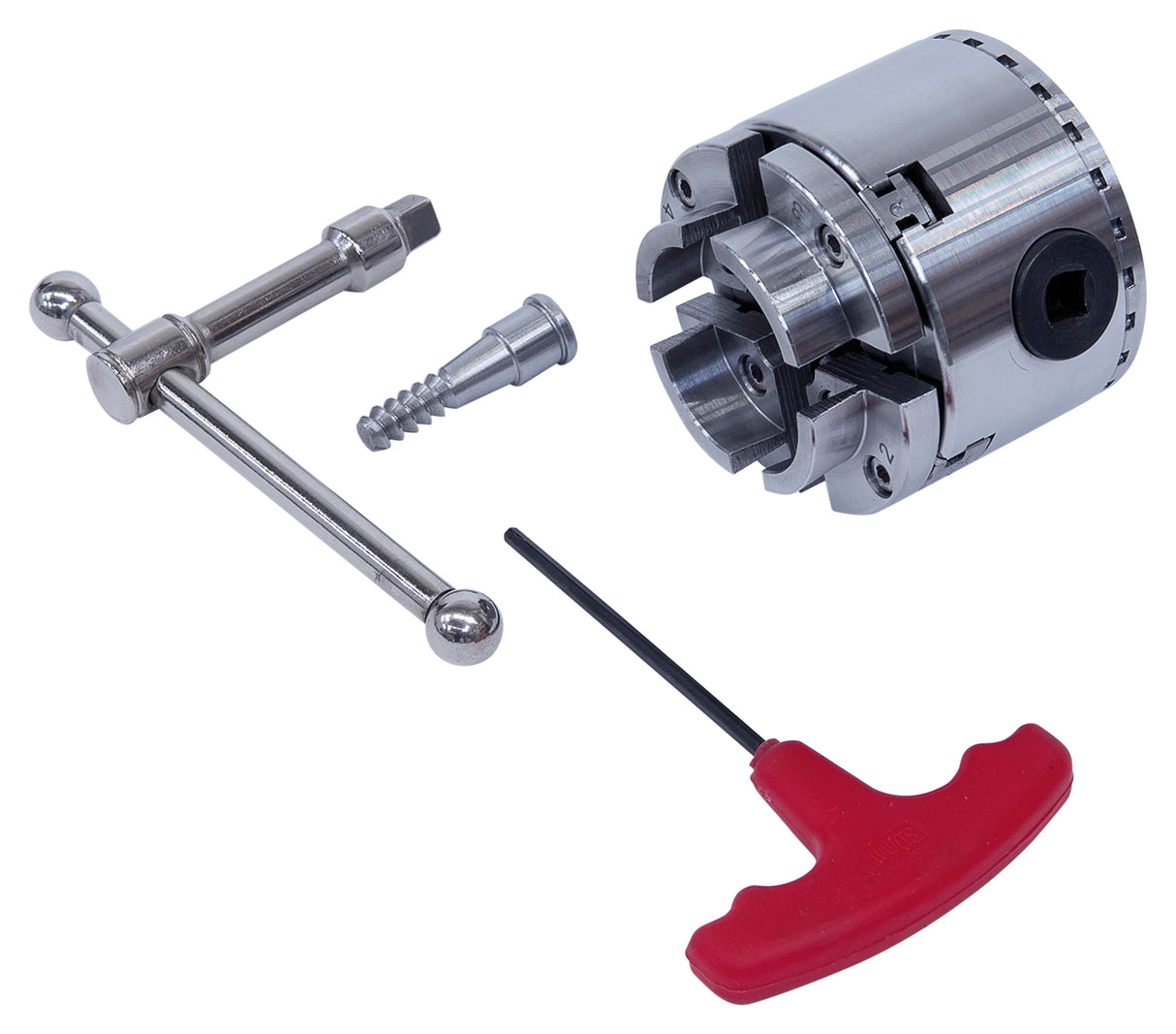

Le mandrin Bernardo M 70 est un mandrin de tour à usage professionnel, avec des mors type queue d'aronde A. Krollit, distributeur officiel de Bernardo depuis 2007.
- Format: M70
- Type de mors: Queue d'aronde type A
- Domaine d'utilisation: Professionnel et amateur avancé
Qui utilise le mandrin M 70 et pourquoi
Les ateliers mécaniques et les tourneurs artisans utilisent le mandrin M 70 comme accessoire de serrage sur le tour à métaux, garantissant un blocage sûr et un centrage de la pièce lors des opérations de tournage, de perçage et de rainurage.
Sa place dans la gamme Bernardo
Le mandrin Bernardo M 70 fait partie de la gamme de mandrins de tour Bernardo, distribuée en France par Krollit depuis 2007. La gamme Bernardo comprend des modèles de différentes catégories et performances : pour choisir la machine adaptée à votre cas d'utilisation, vous pouvez consulter le catalogue Bernardo sur Krollit ou contacter le service client pour obtenir de l'aide dans votre sélection.
Logistique et support Krollit
Expédition sous 3 à 5 jours ouvrables depuis l'entrepôt Krollit pour les pièces de rechange et les accessoires. Assistance client en français disponible pour la documentation technique et la vérification de la compatibilité avec la machine de référence. Krollit est distributeur officiel depuis 2007.
Pour qui est le mandrin M 70
Le mandrin M 70 est recommandé pour les profils professionnels suivants :
-
Ateliers mécaniques et tourneurs artisans : blocage sûr de pièces rondes ou hexagonales sur tour à métaux lors des opérations de tournage, de perçage et de rainurage.
-
Utilisateurs avec un tour Bernardo à bride compatible : pièce de rechange ou mise à niveau d'origine pour les tours de la gamme Bernardo (profi, hobby, etc.) avec raccord A2 conforme à la norme DIN 55029.
-
Pièces irrégulières ou non rondes : pour les pièces non centrées symétriquement, évaluer les mandrins à 4 mors indépendants ou les plateaux universels.
Foire aux questions
Quel type de logement le mandrin M 70 utilise-t-il ?
Vérifier dans le titre ou les spécifications le type de raccord indiqué (généralement A2-5, A2-6, A2-8 selon la norme DIN 55029).
Le raccord à bride A2 est le standard pour les tours Bernardo des gammes Profi et Hobby. Le numéro (5, 6, 8) indique la taille de la bride qui doit correspondre à la broche du tour.
Combien de mors a-t-il et sont-ils réversibles ?
Les mandrins autocentrants standard ont 3 mors ; typiquement fournis avec 1 jeu de mors intérieurs et 1 jeu de mors extérieurs réversibles, plus la clé de serrage.
Les mors à 3 sont adaptés aux pièces rondes ou hexagonales. Pour les pièces carrées ou irrégulières, évaluer les mandrins à 4 mors indépendants. Les mors doux peuvent être usinés au tour pour des applications spéciales.
Quelle est la vitesse de rotation maximale ?
Voir "Vitesse max" dans le tableau technique : typiquement 2 500-3 500 tr/min pour les mandrins jusqu'à Ø 200 mm.
La vitesse maximale diminue avec le diamètre. Les grands mandrins (Ø 400+ mm) ont des limites typiques de 1 500-2 000 tr/min. Dépasser la vitesse maximale risque de détacher les mors.
Quelle précision de concentricité offre-t-il ?
Les mandrins professionnels Bernardo respectent la classe DIN 8386 avec une concentricité typique de 0,03-0,04 mm.
La concentricité est essentielle pour les finitions de précision. Pour les travaux de haute précision (microns), des mandrins de classe supérieure ou des pinces de serrage dédiées sont nécessaires.
Comment se monte-t-il sur le tour ?
Le mandrin se monte directement sur la bride de la broche via un raccord à came (Camlock) pour les systèmes A2.
Le système Camlock permet un montage rapide sans bride d'adaptation supplémentaire. Pour les tours avec raccord fileté, une bride d'adaptation dédiée est nécessaire. Krollit fournit des brides compatibles séparément.
