IGM FD3130 est le gabarit optionnel en acier pour la réalisation de box joints (assemblages à doigts) de 12,7 mm sur les gabarits IGM FD300 et FD600. Il se monte sur la structure existante du gabarit sans modification. Il comprend des butées de positionnement rouges. Pour l’utilisation, la fraise IGM M100-12781 HW downcut D12,55 x 25 mm, queue 8 mm, et la bague de copiage D15,8 x 4 mm sont nécessaires, toutes deux non incluses. Distribué en Italie par Krollit, distributeur officiel IGM depuis 2007.
- Type d’assemblage : box joint, assemblage à doigts 12,7 mm
- Compatible avec : gabarits IGM FD300 et FD600
- Matériau du gabarit : acier
- Butées de positionnement : incluses, rouges
- Bague de copiage : non incluse — D15,8 x 4 mm requise, la même que celle fournie avec le gabarit FD300
- Fraise requise, non incluse : IGM M100-12781 HW downcut D12,55 x 25 mm, queue 8 mm
À qui s’adresse la FD3130
| Profil |
Compatibilité |
Motif |
| Propriétaire d’un gabarit IGM FD300 ou FD600 |
Adapté |
Étend le gabarit existant avec le box joint 12,7 mm sans devoir acheter un nouvel équipement |
| Menuisier qui fabrique des meubles, boîtes et contenants en bois massif |
Adapté |
Le pas de 12,7 mm produit des doigts plus larges que le 8 mm, avec un aspect décoratif plus marqué sur les pièces épaisses |
| Utilisateur ne possédant pas le gabarit FD300 ou FD600 |
Non adapté |
La FD3130 est un gabarit optionnel — elle nécessite le gabarit FD300 ou FD600 comme base |
Non adapté à : une utilisation sans la fraise downcut correcte — le box joint 12,7 mm nécessite obligatoirement la fraise IGM M100-12781 HW D12,55 x 25 mm avec queue 8 mm ; l’utilisation de fraises d’un diamètre différent ne produit pas un assemblage précis.
Équipement standard

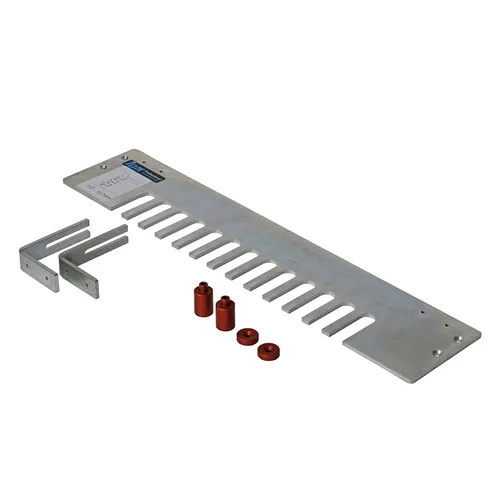

- Gabarit en acier pour box joint 12,7 mm
- Butées de positionnement rouges
Caractéristiques techniques
| Type d’assemblage |
Box joint, assemblage à doigts 12,7 mm |
| Compatibilité |
Gabarits IGM FD300 et FD600 |
| Matériau du gabarit |
Acier |
| Butées incluses |
Oui, rouges |
| Bague requise |
D15,8 x 4 mm, non incluse — la même que celle du gabarit FD300 |
| Fraise requise |
IGM M100-12781 HW downcut D12,55 x 25 mm, queue 8 mm, non incluse |
Questions fréquentes
La FD3130 fonctionne-t-elle avec la FD300 et la FD600 ?

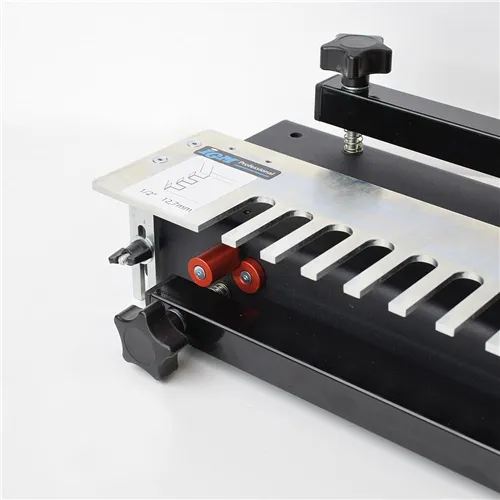

Oui, le gabarit FD3130 est compatible avec les deux gabarits IGM FD300 (305 mm) et FD600. Il se monte sur la structure existante sans modification ni outil supplémentaire.
Quelle est la différence entre la FD3130 de 12,7 mm et la FD3080 de 8 mm ?

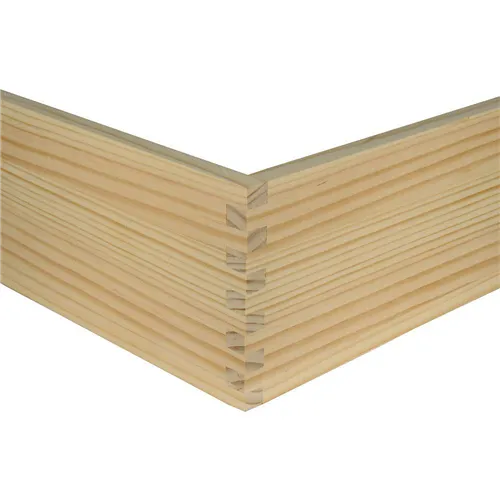

La différence réside dans la largeur des doigts de l’assemblage : 12,7 mm pour la FD3130 contre 8 mm pour la FD3080. Les doigts plus larges de la FD3130 sont préférés sur les pièces épaisses, de plus de 18 mm, où un pas de 8 mm serait trop serré, ainsi que lorsque l’on souhaite un effet décoratif plus évident sur l’assemblage. Les deux gabarits nécessitent des fraises différentes et ne sont pas interchangeables.
La bague de 15,8 mm est-elle la même que celle incluse avec le gabarit FD300 ?
Oui. La FD3130 utilise la même bague de copiage D15,8 x 4 mm fournie avec le gabarit FD300 pour la réalisation des queues d’aronde semi-aveugles. Ceux qui possèdent déjà la FD300 n’ont pas besoin d’acheter la bague séparément — seule la fraise M100-12781 est nécessaire.
Quelle fraise est obligatoire pour utiliser la FD3130 ?
Pour le box joint 12,7 mm avec le gabarit FD3130, la fraise IGM M100-12781 HW downcut D12,55 x 25 mm avec queue 8 mm est nécessaire. Le diamètre de 12,55 mm, légèrement inférieur à 12,7 mm, est calibré pour produire des doigts avec le jeu correct pour un assemblage précis. Contactez Krollit au +39 0825-1494022 pour vérifier la disponibilité.
Puis-je utiliser plusieurs gabarits optionnels sur le même gabarit FD300 ?
Oui. Le gabarit IGM FD300 accepte plusieurs gabarits optionnels interchangeables : box joint 8 mm (FD3080), box joint 12,7 mm (FD3130), small lapped dovetail et queue d’aronde traversante. Chaque gabarit se monte et se démonte rapidement sur la même structure. Contactez Krollit pour obtenir le catalogue complet des gabarits compatibles.
