Bernardo rectifieuse plane BSG 50160 PLC

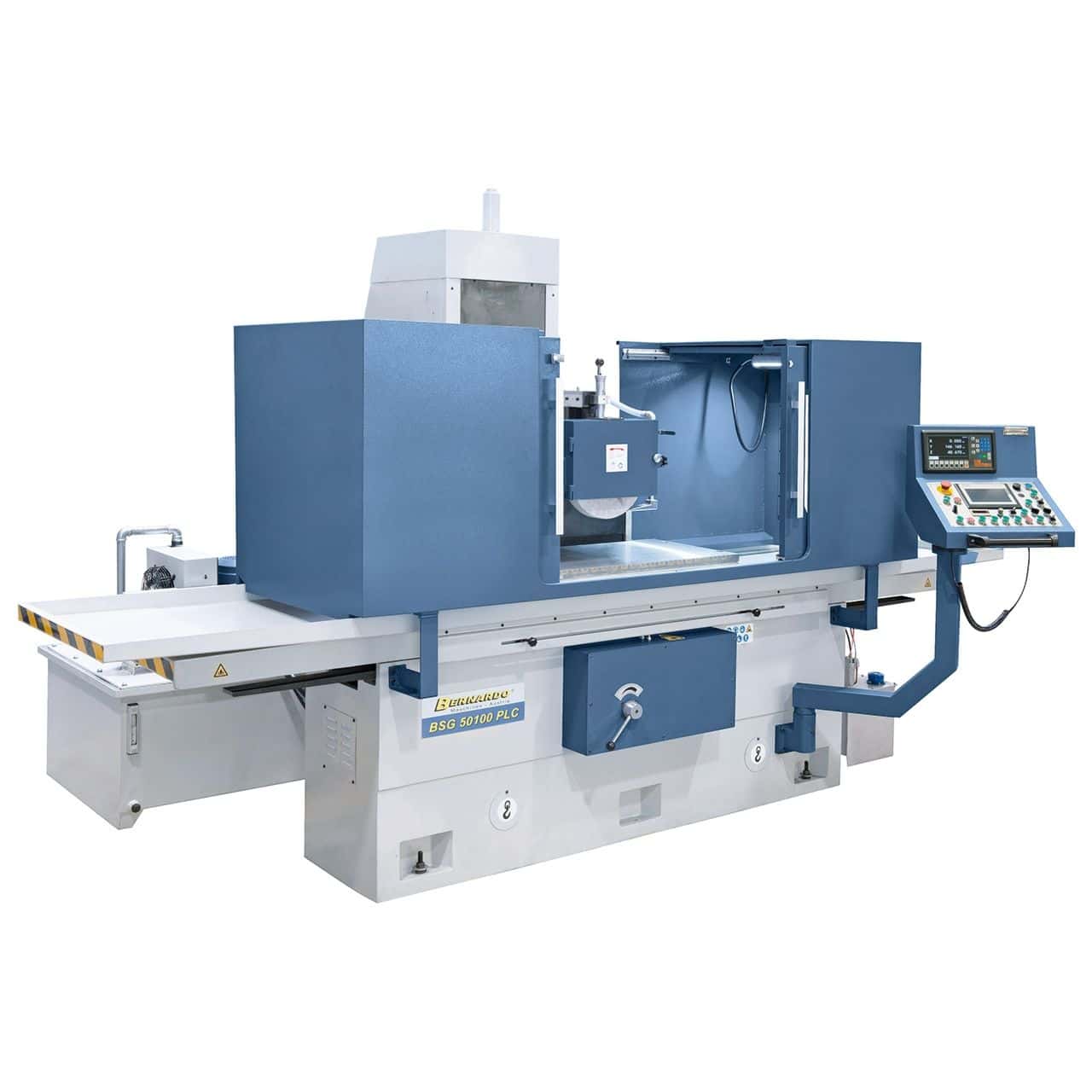

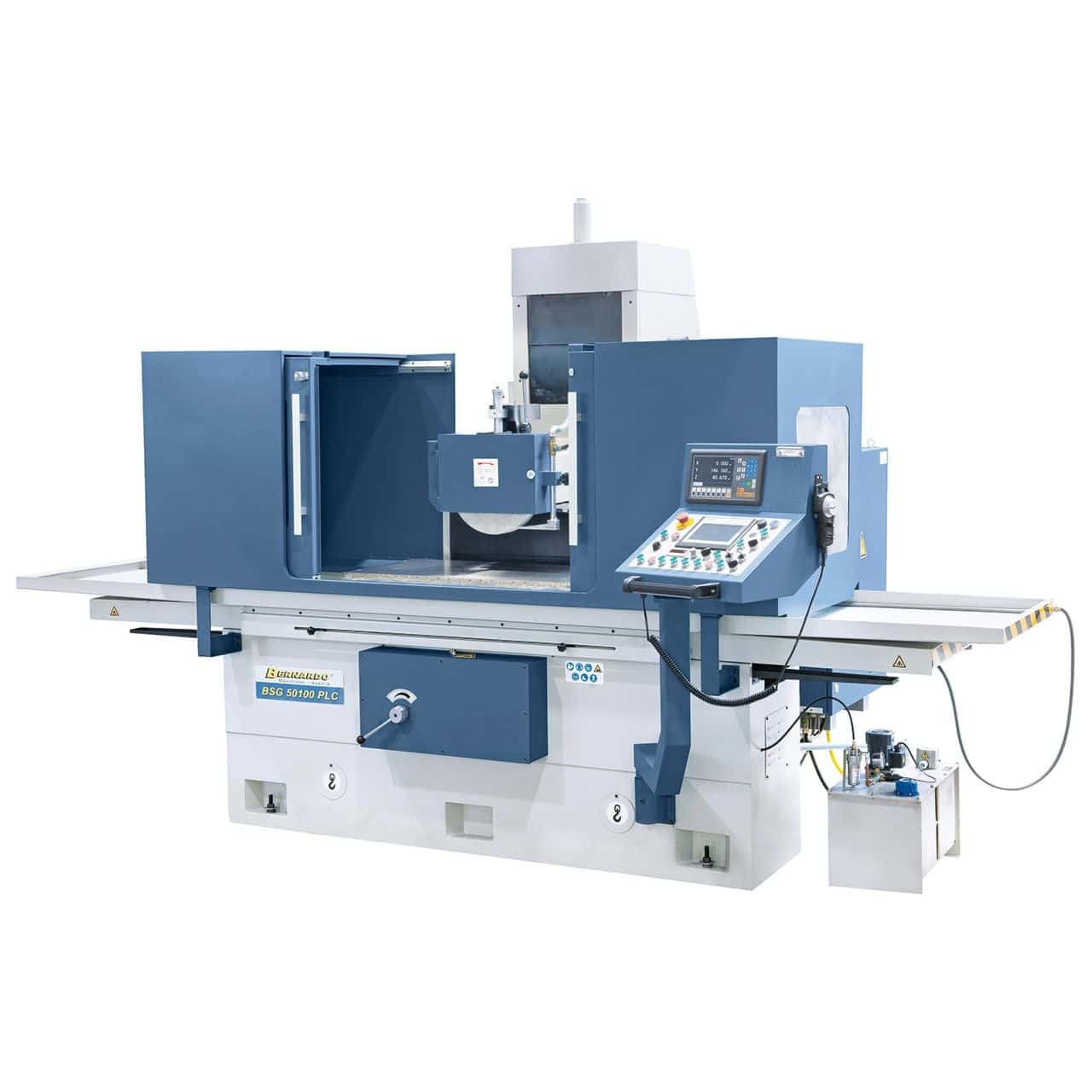

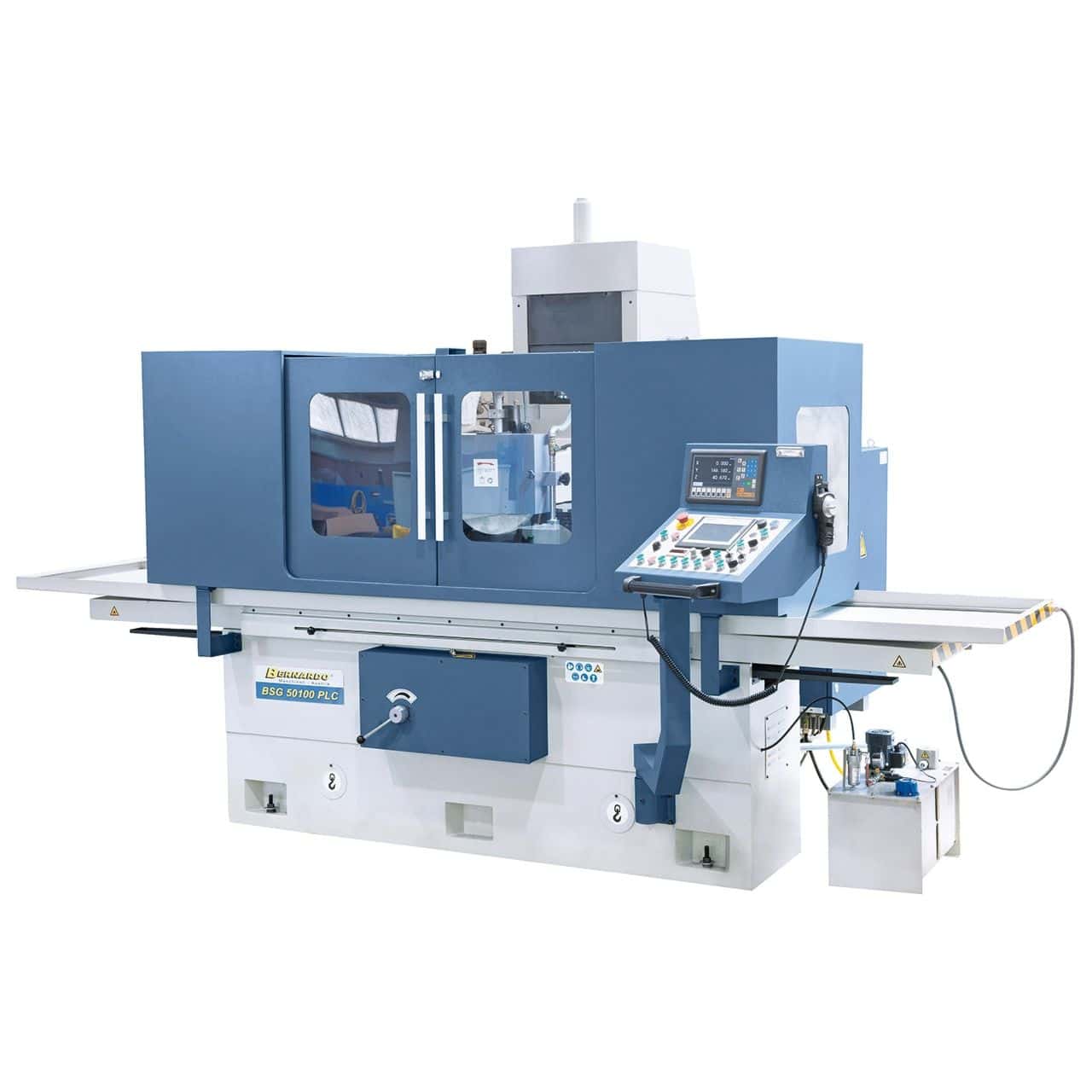

Bernardo BSG 50160 PLC – Rectifieuse plane avec DRO 2 axes

La rectifieuse plane Bernardo BSG 50160 PLC avec lecture numérique 2 axes ES-12 H est conçue pour les travaux de rectification industrielle de haute précision. La table de travail de 500 x 1600 mm, avec des guides trempés et rectifiés et des contre-guides revêtus de Durcit-B, assure rigidité, fluidité de mouvement et longue durée de vie. Les mouvements longitudinaux et transversaux sont effectués par des guides combinés en V plat, tandis que le système hydraulique avancé garantit des translations fluides même sous des charges élevées. Le contrôle Siemens PLC, avec panneau tactile, permet une programmation rapide des cycles de rectification, y compris l'ébauche, la finition et le retour automatique à la position initiale. Avec une capacité de travail allant jusqu'à 900 kg, une meule de 350 mm et un moteur de 7,5 kW, la BSG 50160 PLC représente une solution robuste, stable et efficace pour les ateliers et les entreprises qui exigent une rectifieuse plane hydraulique professionnelle.

---

Caractéristiques principales :
Rectifieuse plane hydraulique avec table 500 x 1600 mm
Guides trempés et rectifiés avec contre-guides Durcit-B

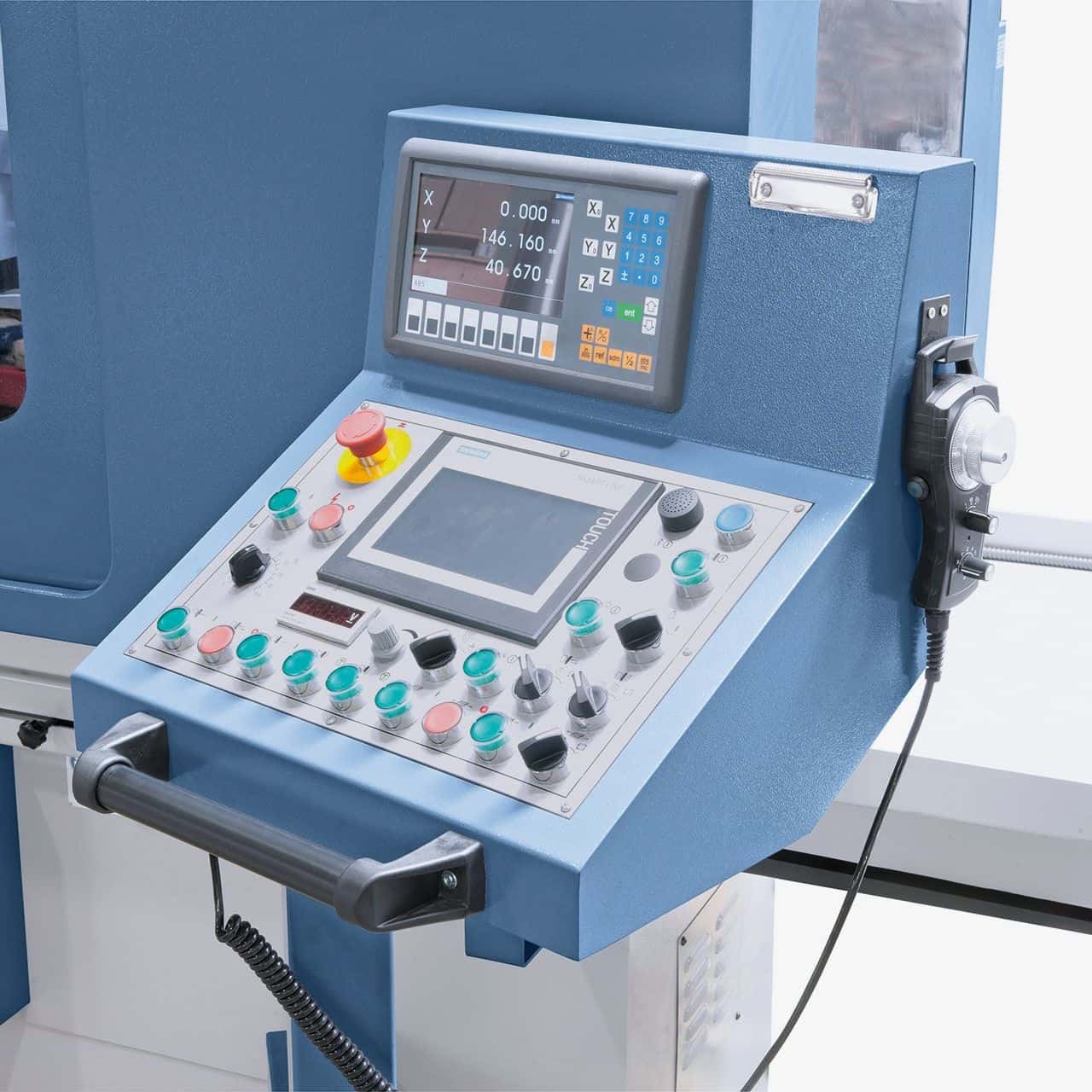

Contrôle Siemens PLC avec panneau tactile
Cycles de rectification automatisés avec retour initial
Plateaux magnétiques 2x (500 x 800 mm) pour pièces jusqu'à 900 kg

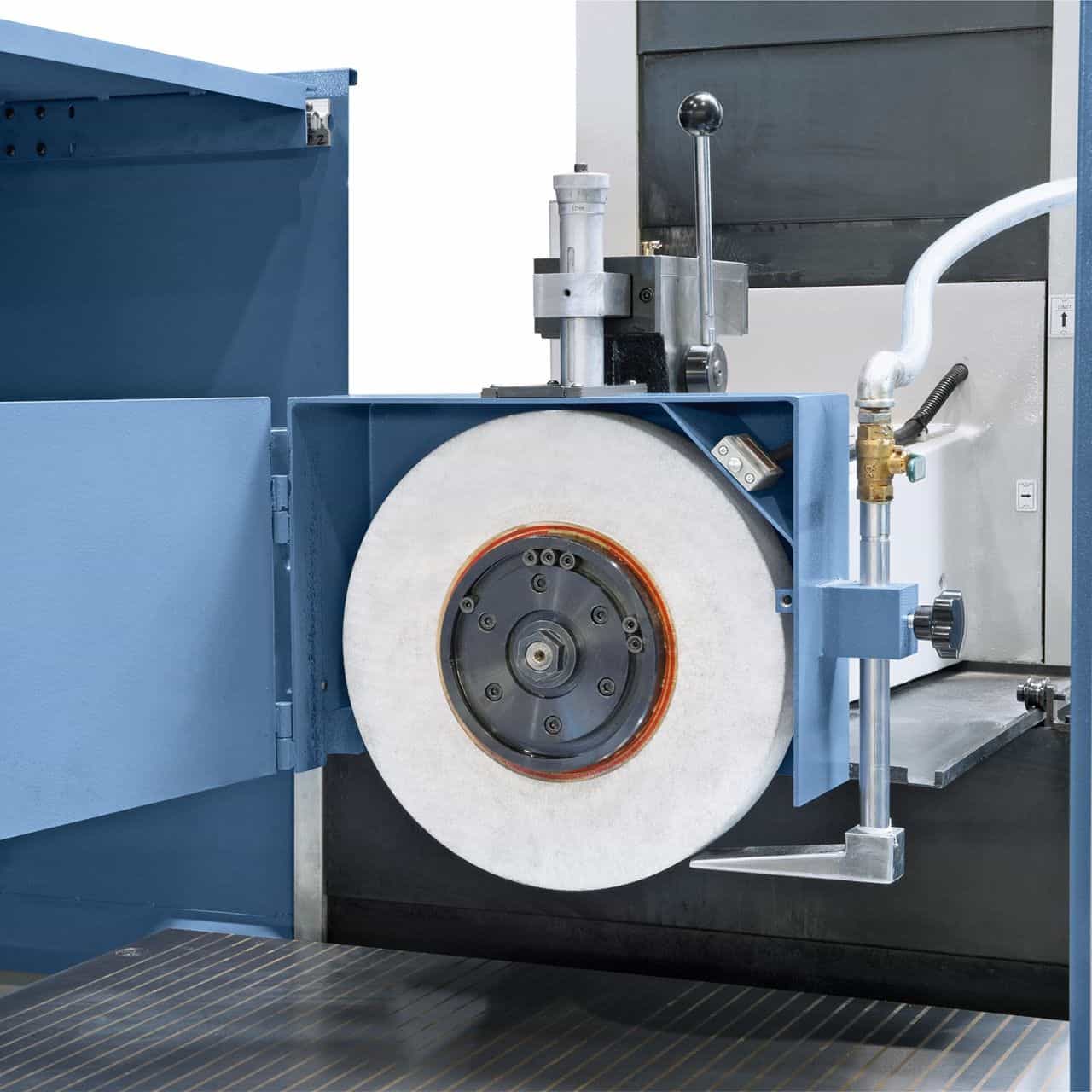

Meule Ø 350 mm avec broche à roulements précontraints
Système hydraulique haute performance avec table 5 – 25 m/min
Structure en fonte massive avec base recuite et renforts

---

Spécifications techniques

Spécification	Valeur
Marque	Bernardo
Modèle	BSG 50160 PLC
Table de travail	500 x 1600 mm
Rainure en T (n° / largeur)	3 / 18 mm
Plateaux magnétiques	2 x 500 x 800 mm
Course longitudinale max.	1700 mm
Course transversale max.	560 mm
Distance meule / table max.	600 mm
Poids pièce max.	900 kg
Dimension de la meule	350 x 50 x 127 mm
Vitesse de la table hydraulique	5 – 25 m/min
Réglage transversal automatique	0,5 – 30 mm/course
Avance rapide transversale	50 – 600 mm/min
Réglage vertical automatique	0,005 – 0,04 mm
Avance rapide verticale	50 – 500 mm/min
Moteur de broche	7,5 kW
Vitesse de broche	1450 tr/min
Moteur de pompe hydraulique	3,0 kW
Puissance absorbée totale	13,2 kW
Dimensions machine (L x P x H)	5640 x 2250 x 2500 mm
Poids	6000 kg

---

Équipement standard

Afficheur numérique 2 axes ES-12 H
Panneau Siemens SMART avec écran tactile
Volant électronique
Meule abrasive et flasque
Lampe de travail LED
Plateaux magnétiques 500 x 800 mm (2 pièces)
Support d'équilibrage et mandrin d'équilibrage
Capots de protection
Redresseur parallèle
Dispositif de démagnétisation

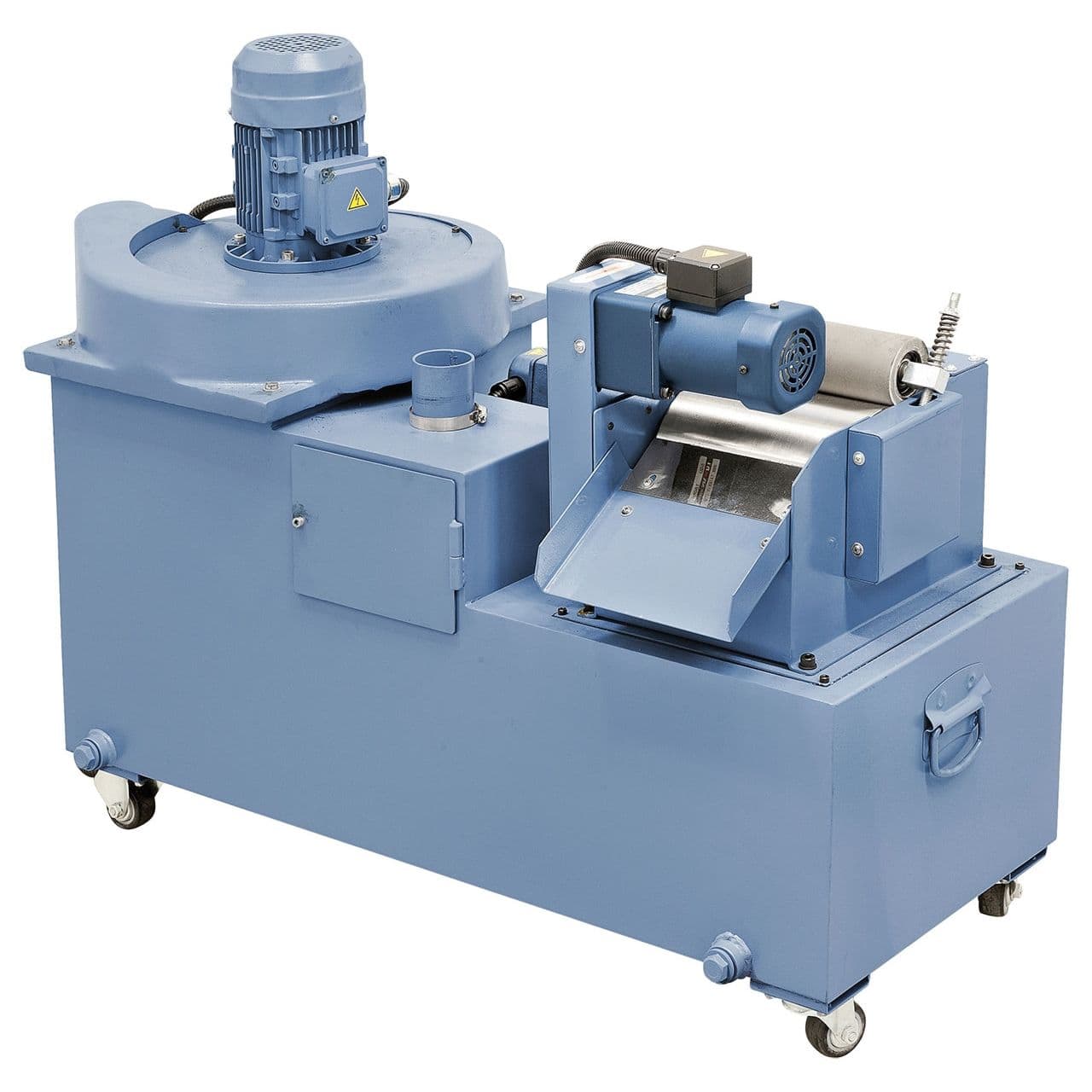

Système de refroidissement
Diamant de dressage
Pieds de machine
Lubrification centralisée

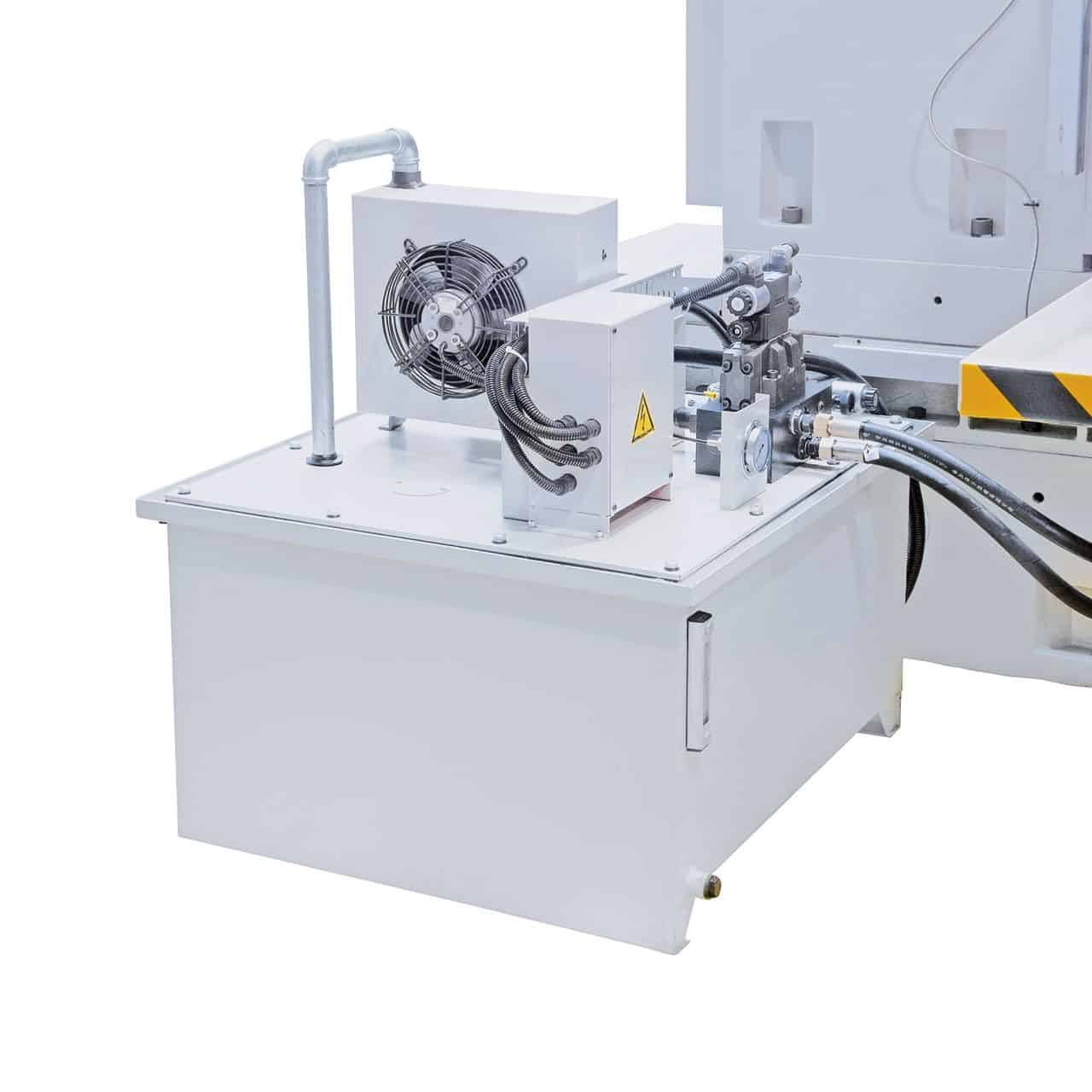

Refroidisseur d'huile hydraulique
Outils de service

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.

Questions fréquentes

Quelle est la précision de rectification atteignable avec la rectifieuse plane Bernardo BSG 5 ?

Les rectifieuses planes Bernardo atteignent, dans des conditions optimales, des tolérances dimensionnelles IT5–IT6 et une rugosité Ra 0,4–0,8 µm. La précision effective dépend de l'état de la meule (dressage périodique), du matériau de la pièce, du liquide de refroidissement et de l'expérience de l'opérateur.

Que signifie le suffixe "PLC" dans le modèle de rectifieuse plane Bernardo BSG 5 ?

Le suffixe PLC indique que la rectifieuse est équipée d'une commande PLC programmable – elle permet de régler des cycles de rectification automatiques (nombre de passes, profondeur par passe, avance) sans intervention manuelle pendant le cycle. Par rapport à la version manuelle, elle réduit les temps de cycle et produit des résultats plus reproductibles sur des séries de pièces identiques.

Quelle meule abrasive utiliser pour l'acier, la fonte et l'aluminium ?

Acier : meule en corindon (Al₂O₃) A46K–A60K. Fonte : meule en carbure de silicium (SiC) C46K–C60K. Aluminium : meule en carbure de silicium C46J–C60J avec lubrification abondante. Ne pas mélanger des matériaux différents sur la même meule — les résidus métalliques contaminent la surface rectifiée.

La rectifieuse plane Bernardo BSG 5 nécessite-t-elle un liquide de refroidissement intégré ?

Les rectifieuses planes BSG et FSM sont équipées d'un système de refroidissement intégré – indispensable pour la rectification de précision sur l'acier trempé afin d'éviter les brûlures superficielles qui altèrent la structure du matériau. Toujours utiliser un liquide de refroidissement de type approprié pour le matériau travaillé.

Pièces de rechange et meules disponibles ?

Pièces de rechange d'origine disponibles avec expédition sous 3 à 5 jours ouvrables. Service client en italien disponible.
