Bernardo Ponceuse plane BSG 60120 PLC

Bernardo Rectifieuse plane BSG 60120 PLC avec DRO 2 axes

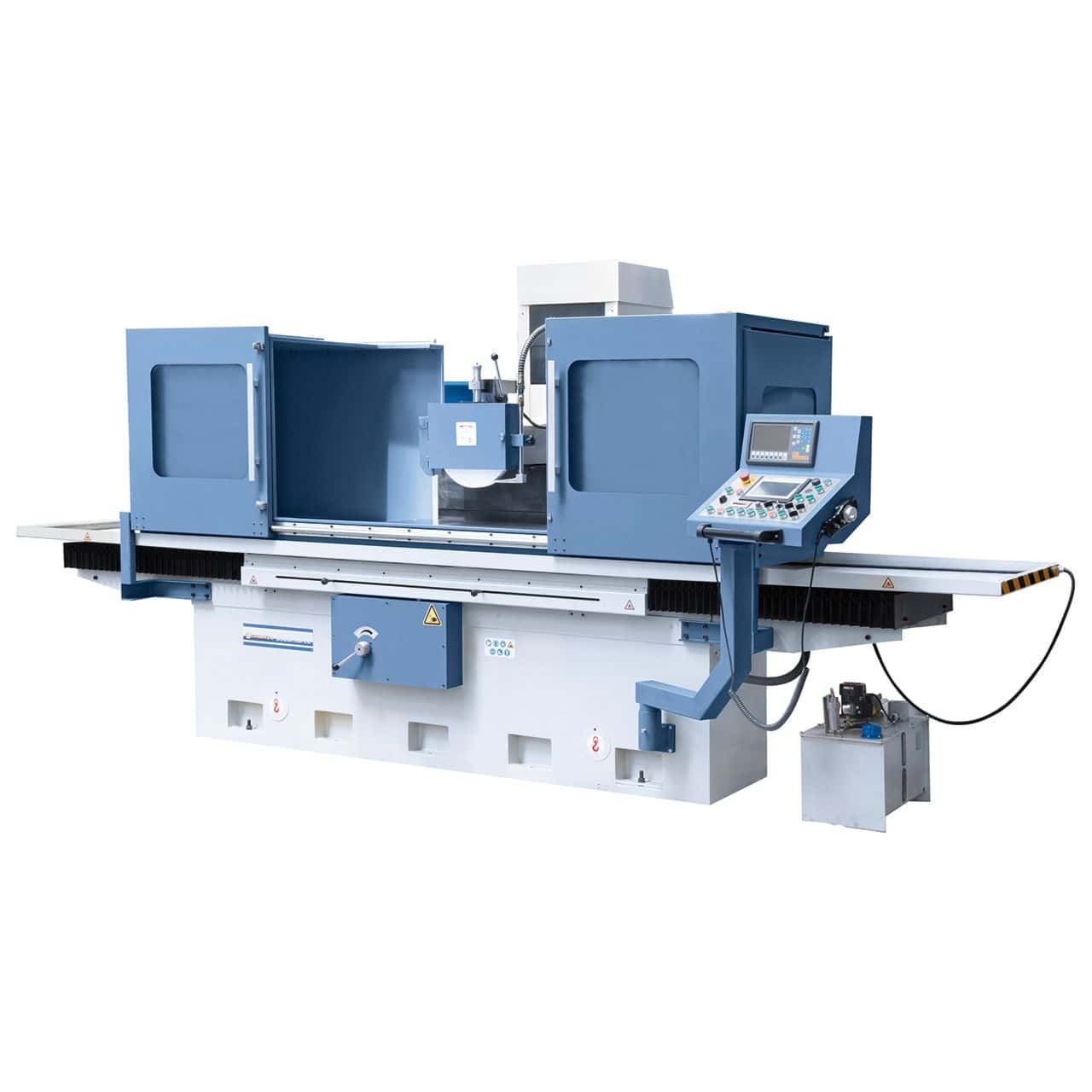

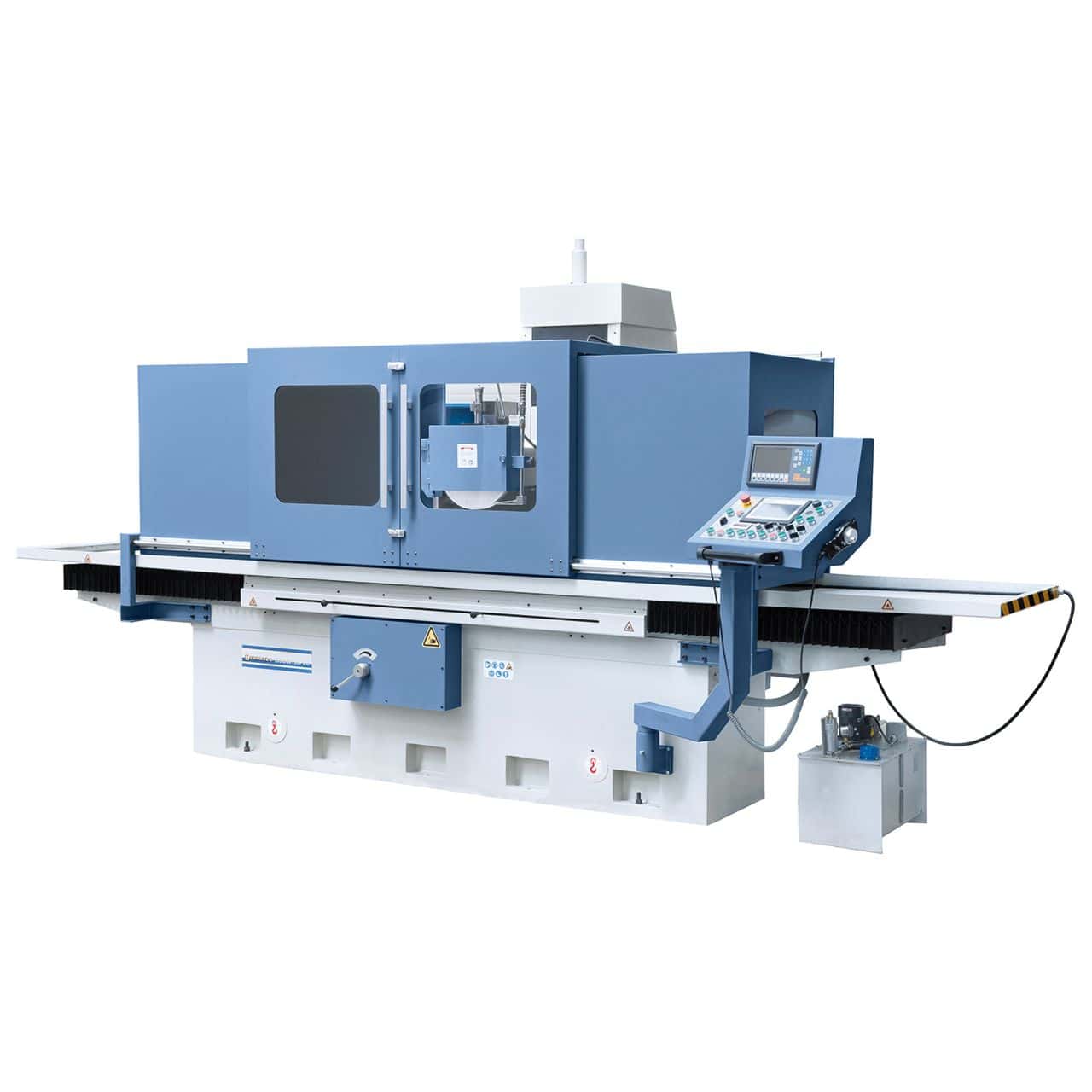

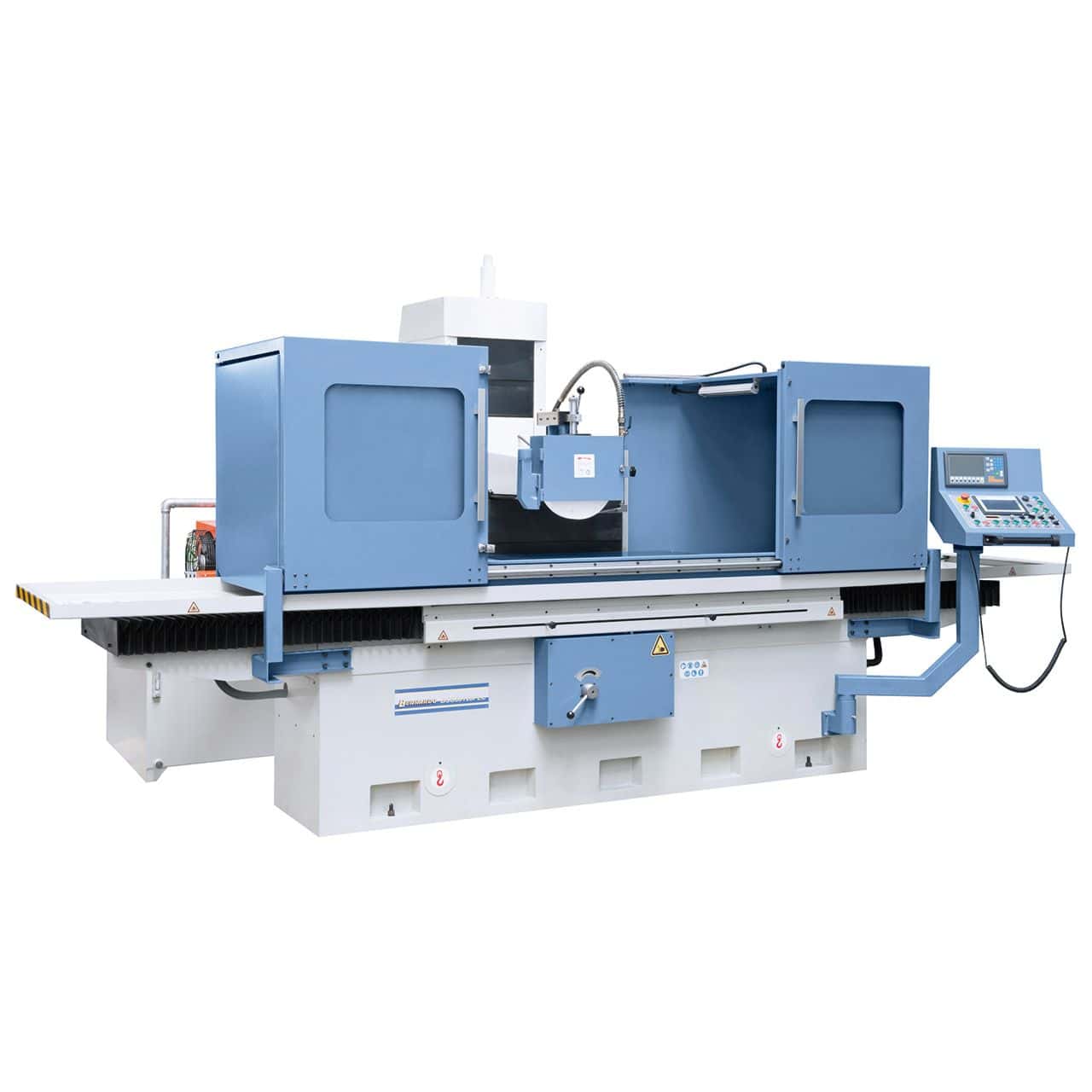

La rectifieuse plane Bernardo BSG 60120 PLC avec lecture numérique 2 axes ES-12 H est conçue pour la rectification industrielle de haute précision sur de grandes pièces. La table de 600 x 1200 mm avec des guides trempés et rectifiés, combinés à des contre-guides revêtus de Durcit-B, assure rigidité, stabilité et fluidité. Les mouvements longitudinaux et transversaux sont effectués par un guide combiné V-plat, tandis que le système hydraulique avancé garantit des translations fluides même sous des charges allant jusqu'à 970 kg. La commande PLC Siemens avec écran tactile permet de programmer des cycles de rectification automatisés : dégrossissage, finition et retour à la position initiale. Avec une meule de 350 mm, un moteur de 7,5 kW et une structure massive renforcée, la BSG 60120 PLC offre des performances élevées, une fiabilité et une précision constante, ce qui en fait la solution idéale pour les ateliers et les entreprises ayant des besoins de production avancés.

---

Caractéristiques principales :
Table de 600 x 1200 mm avec guides trempés et rectifiés
Contre-guides Durcit-B pour rigidité et faible usure
Commande Siemens PLC avec écran tactile pour cycles automatisés
Avances fluides grâce au système hydraulique haute performance
Plaque magnétique 600 x 1200 mm, capacité jusqu'à 970 kg

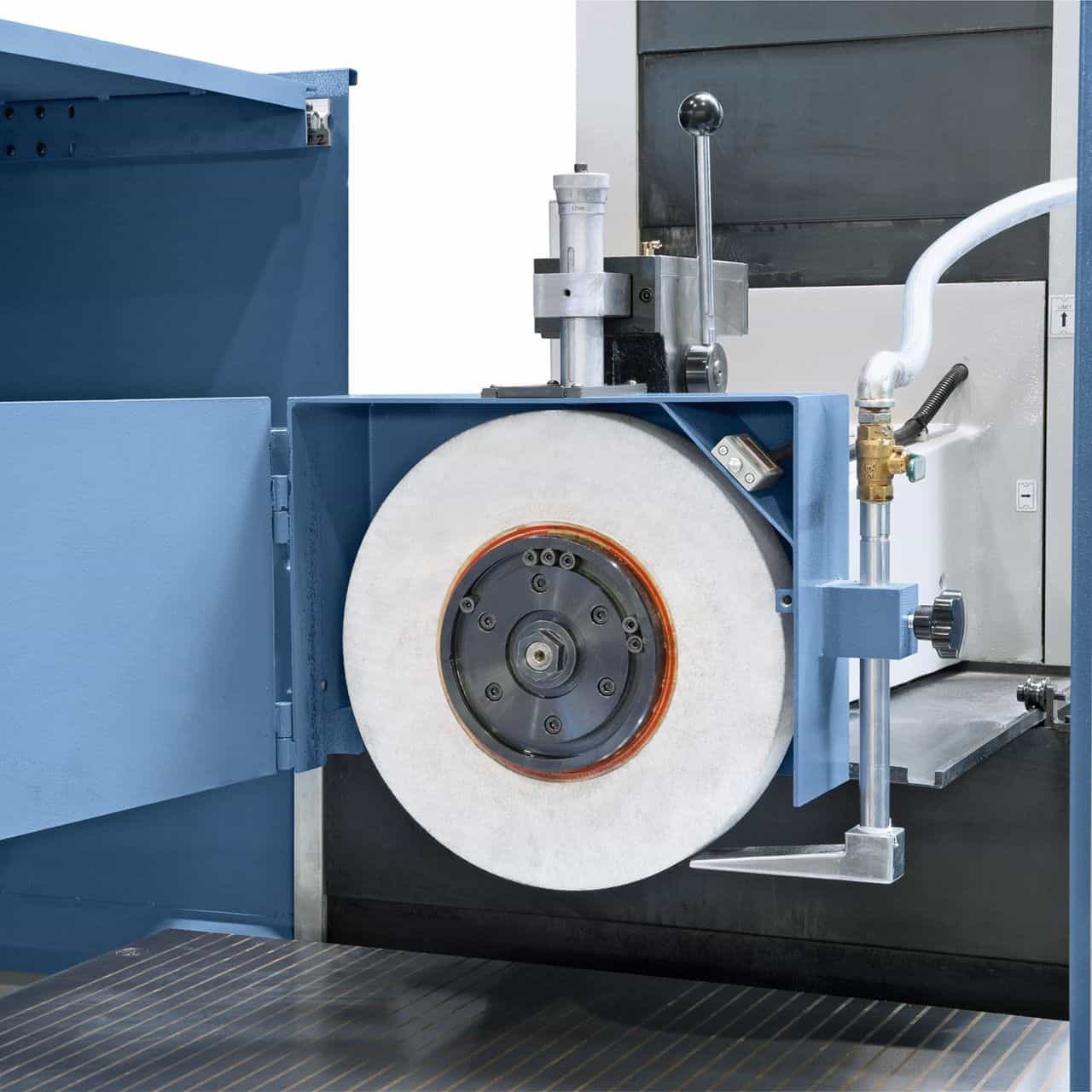

Meule abrasive Ø 350 mm avec broche à roulements préchargés
Moteur puissant de 7,5 kW et pompe hydraulique de 5,5 kW
Structure en fonte massive avec renforts épais et base recuite

---

---

Logistique

Expédition Bernardo : 5 à 9 jours ouvrables (7 jours dans le Sud). Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Assistance clientèle en italien disponible.

Spécifications techniques

Spécification	Valeur
Marque	Bernardo
Modèle	BSG 60120 PLC
Table de travail	600 x 1200 mm
Rainure en T (n° / largeur)	3 / 18 mm
Plaque magnétique	600 x 1200 mm
Course longitudinale max.	1520 mm
Course transversale max.	660 mm
Distance meule / table max.	600 mm
Poids pièce max.	970 kg
Dimension de la meule	350 x 50 x 127 mm
Vitesse de table hydraulique	5 – 25 m/min
Réglage transversal automatique	0,5 – 30 mm/course
Avance rapide transversale	50 – 600 mm/min
Réglage vertical automatique	0,005 – 0,04 mm
Avance rapide verticale	0 – 300 mm/min
Moteur de broche	7,5 kW
Vitesse de broche	1440 tr/min
Moteur de pompe hydraulique	5,5 kW
Puissance absorbée totale	18 kW
Dimensions de la machine (L x P x H)	4800 x 2750 x 2420 mm
Poids	6500 kg

Équipement standard

Afficheur numérique 2 axes ES-12 H

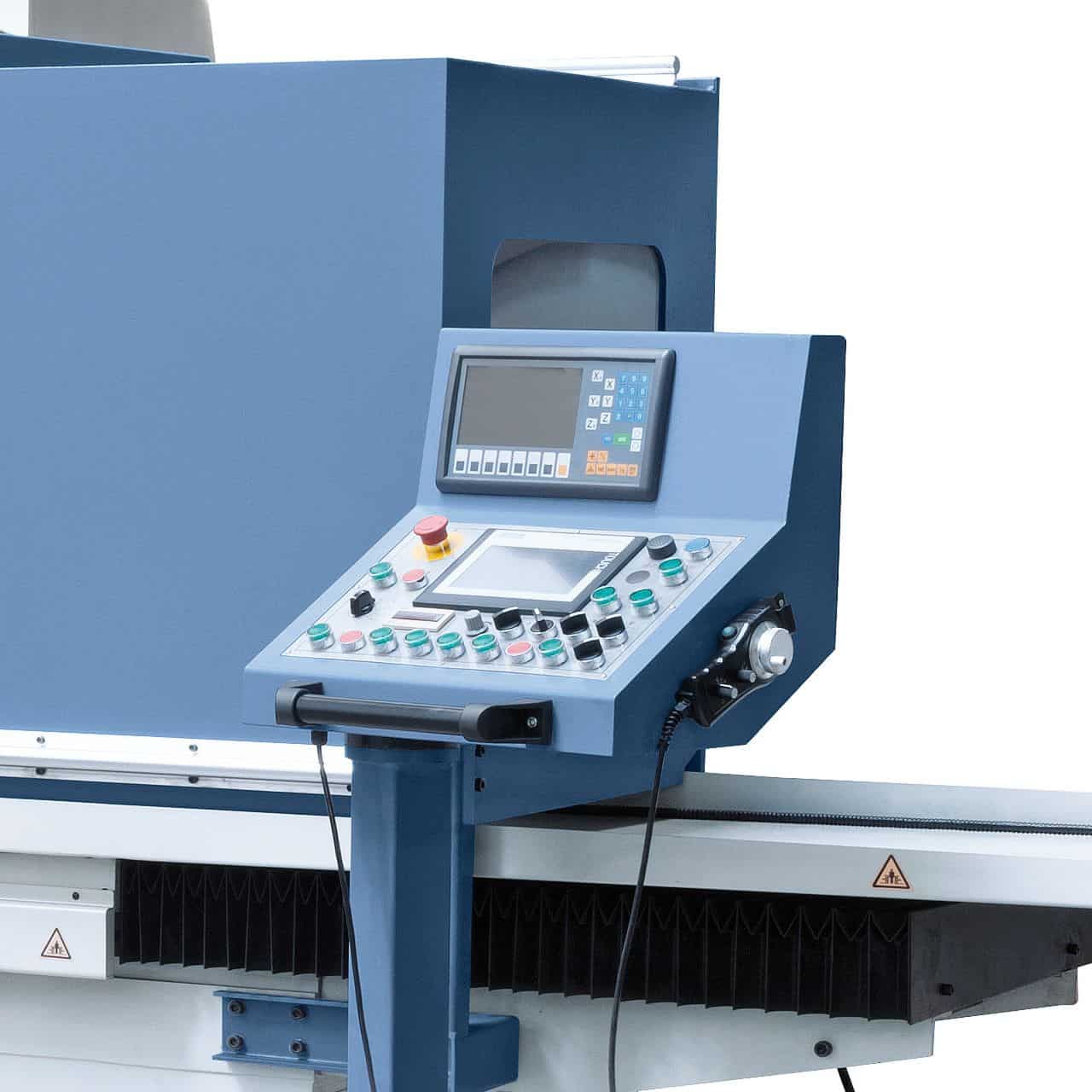

Panneau Siemens SMART avec écran tactile
Volant électronique
Meule abrasive et bride
Lampe de travail LED
Plaque magnétique 600 x 1200 mm
Support d'équilibrage et mandrin d'équilibrage
Capots de protection
Redresseur parallèle
Dispositif de démagnétisation

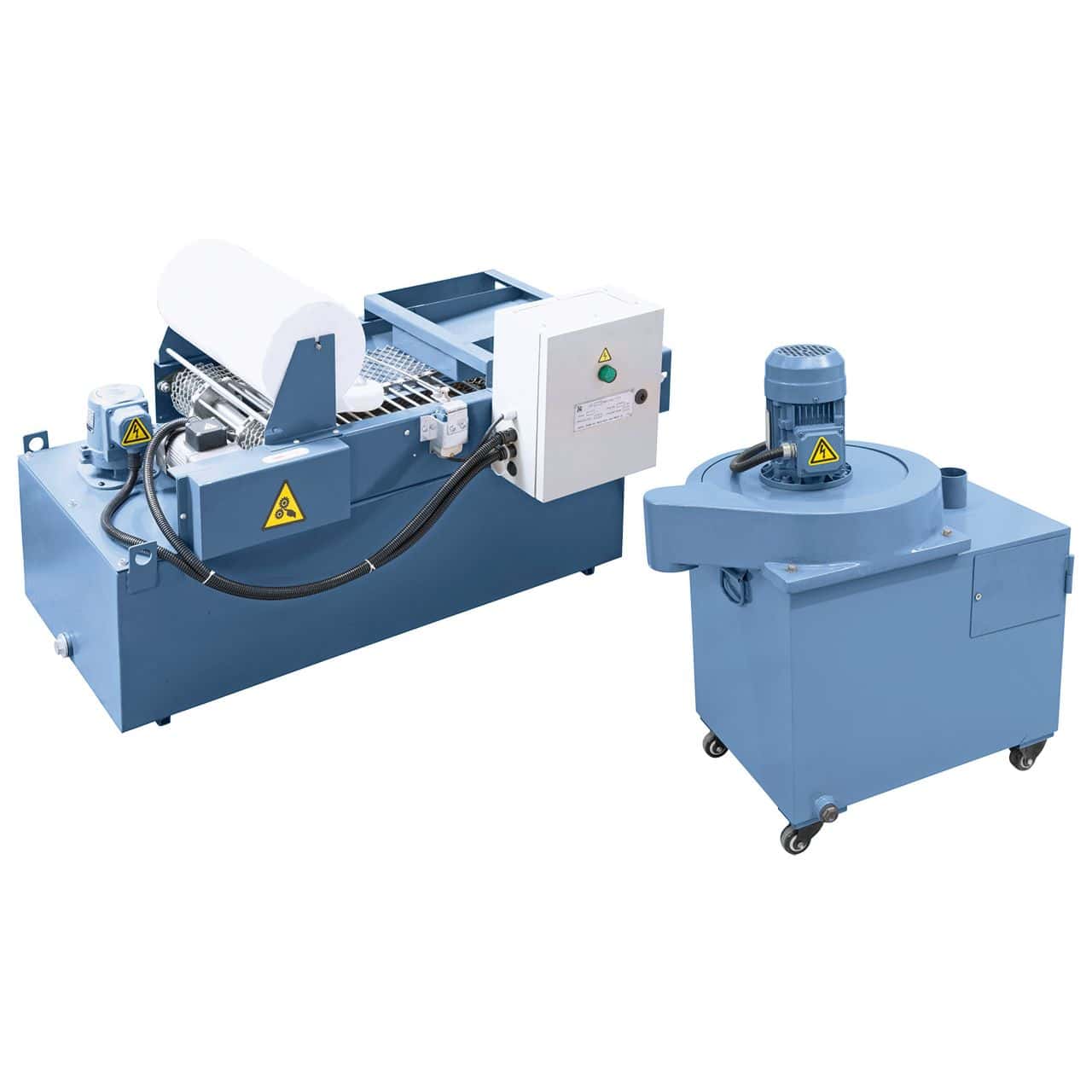

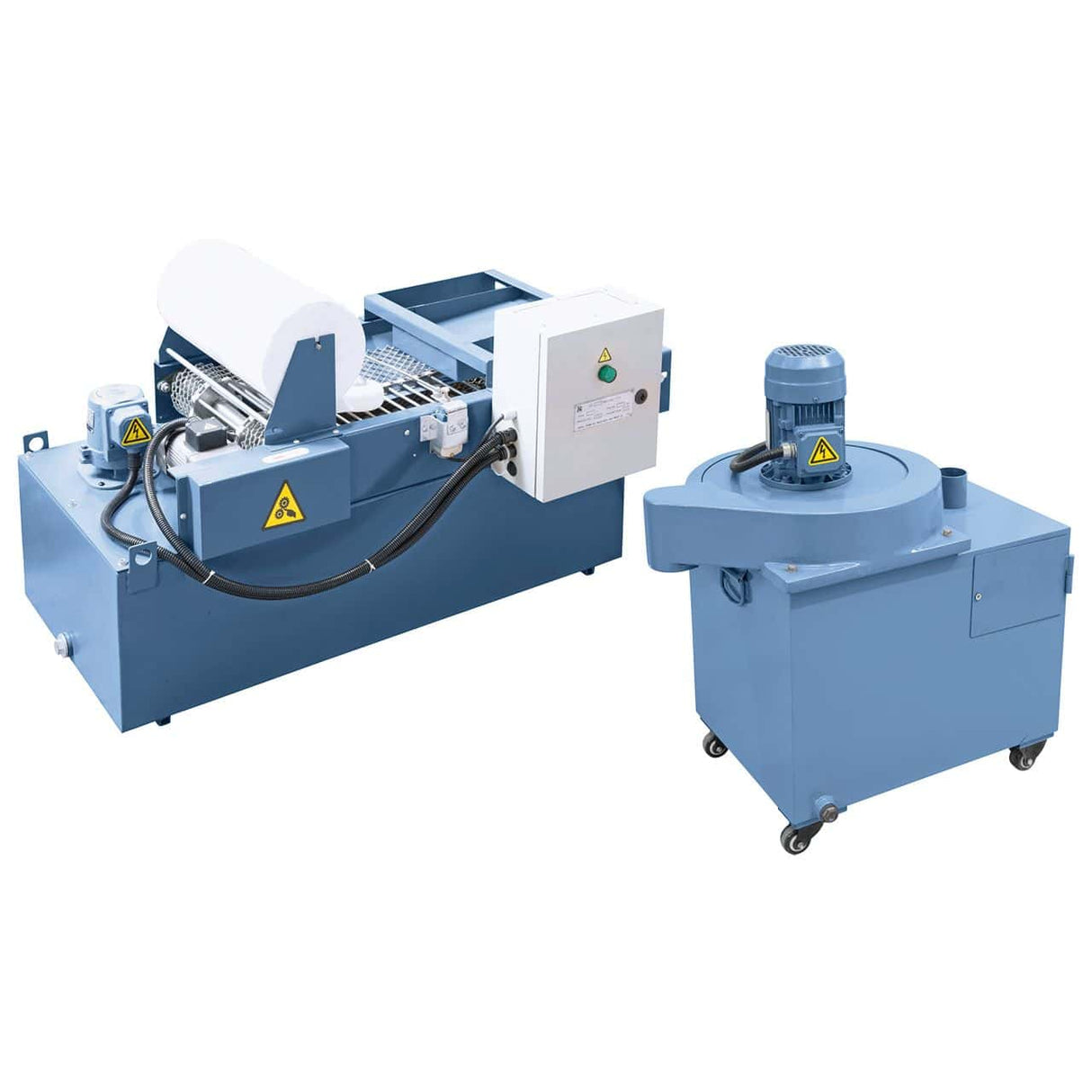

Système de refroidissement
Diamant de dressage
Pieds de machine
Lubrification centralisée

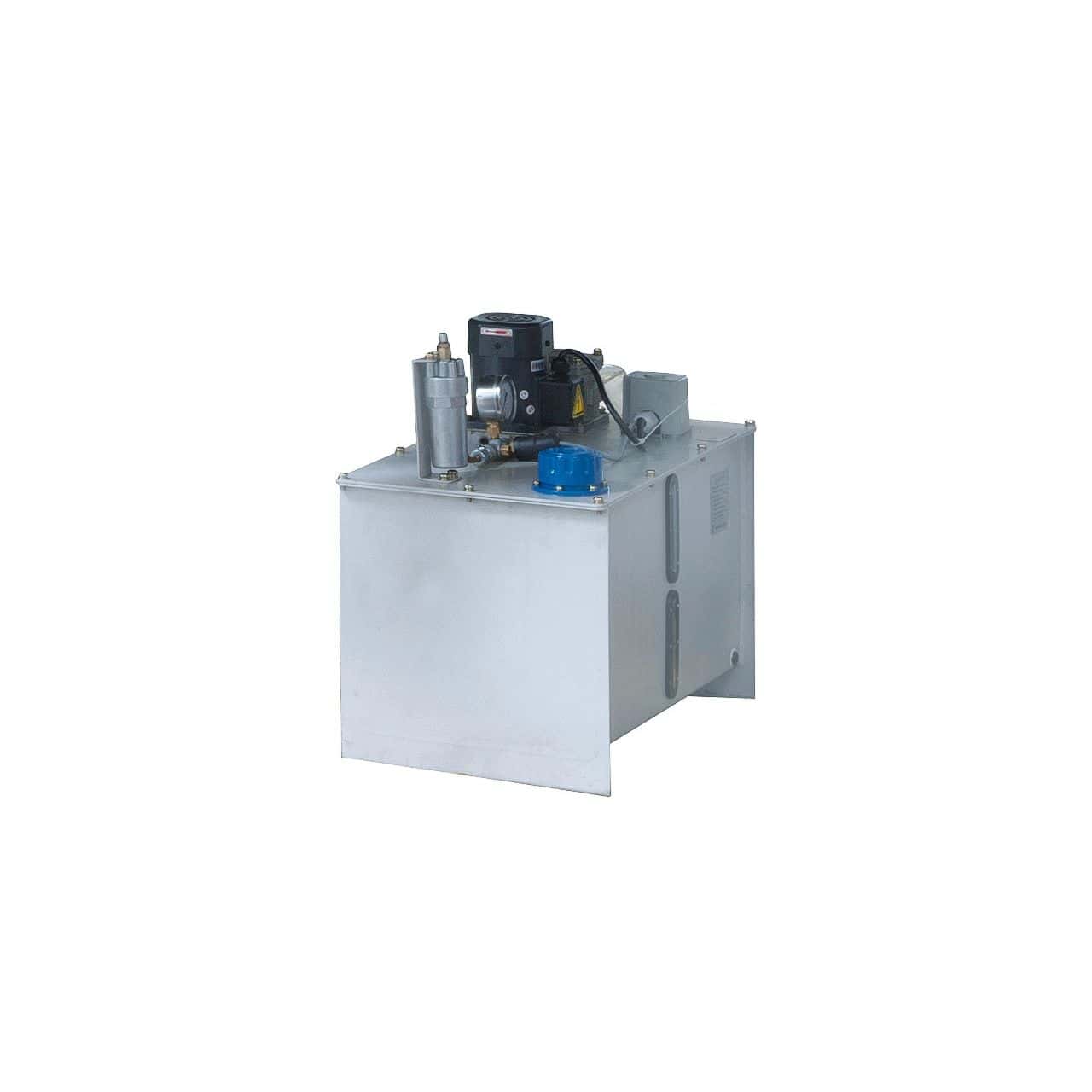

Refroidisseur d'huile hydraulique
Outils de service

Les conditions de garantie et les modalités du service après-vente sont disponibles sur la page dédiée de Krollit.

Consulter les conditions de garantie Krollit

Questions fréquentes

Quelle est la précision de rectification que l'on peut atteindre avec la rectifieuse plane Bernardo BSG 6 ?

Les rectifieuses planes Bernardo atteignent, dans des conditions optimales, des tolérances dimensionnelles IT5-IT6 et des rugosités Ra 0,4-0,8 µm. La précision réelle dépend de l'état de la meule (dressage périodique), du matériau de la pièce, du réfrigérant et de l'expérience de l'opérateur.

Que signifie le suffixe "PLC" dans le modèle Bernardo Rectifieuse plane BSG 6 ?

Le suffixe PLC indique que la rectifieuse est équipée d'une commande PLC programmable — elle permet de définir des cycles de rectification automatiques (nombre de passes, profondeur par passe, avance) sans intervention manuelle pendant le cycle. Par rapport à la version manuelle, elle réduit les temps de cycle et produit des résultats plus reproductibles sur des séries de pièces identiques.

Quelle meule abrasive utiliser pour l'acier, la fonte et l'aluminium ?

Acier : meule en corindon (Al₂O₃) A46K–A60K. Fonte : meule en carbure de silicium (SiC) C46K–C60K. Aluminium : meule en carbure de silicium C46J–C60J avec lubrification abondante. Ne pas mélanger des matériaux différents sur la même meule — les résidus métalliques contaminent la surface rectifiée.

La rectifieuse plane Bernardo BSG 6 nécessite-t-elle un réfrigérant intégré ?

Les rectifieuses planes BSG et FSM sont équipées d'un système de refroidissement intégré — indispensable pour la rectification de précision sur l'acier trempé afin d'éviter les brûlures superficielles qui altèrent la structure du matériau. Toujours utiliser un réfrigérant de type approprié pour le matériau travaillé.

Pièces de rechange et meules disponibles ?

Pièces de rechange d'origine disponibles avec expédition en 3 à 5 jours ouvrables. Assistance clientèle en italien disponible.
