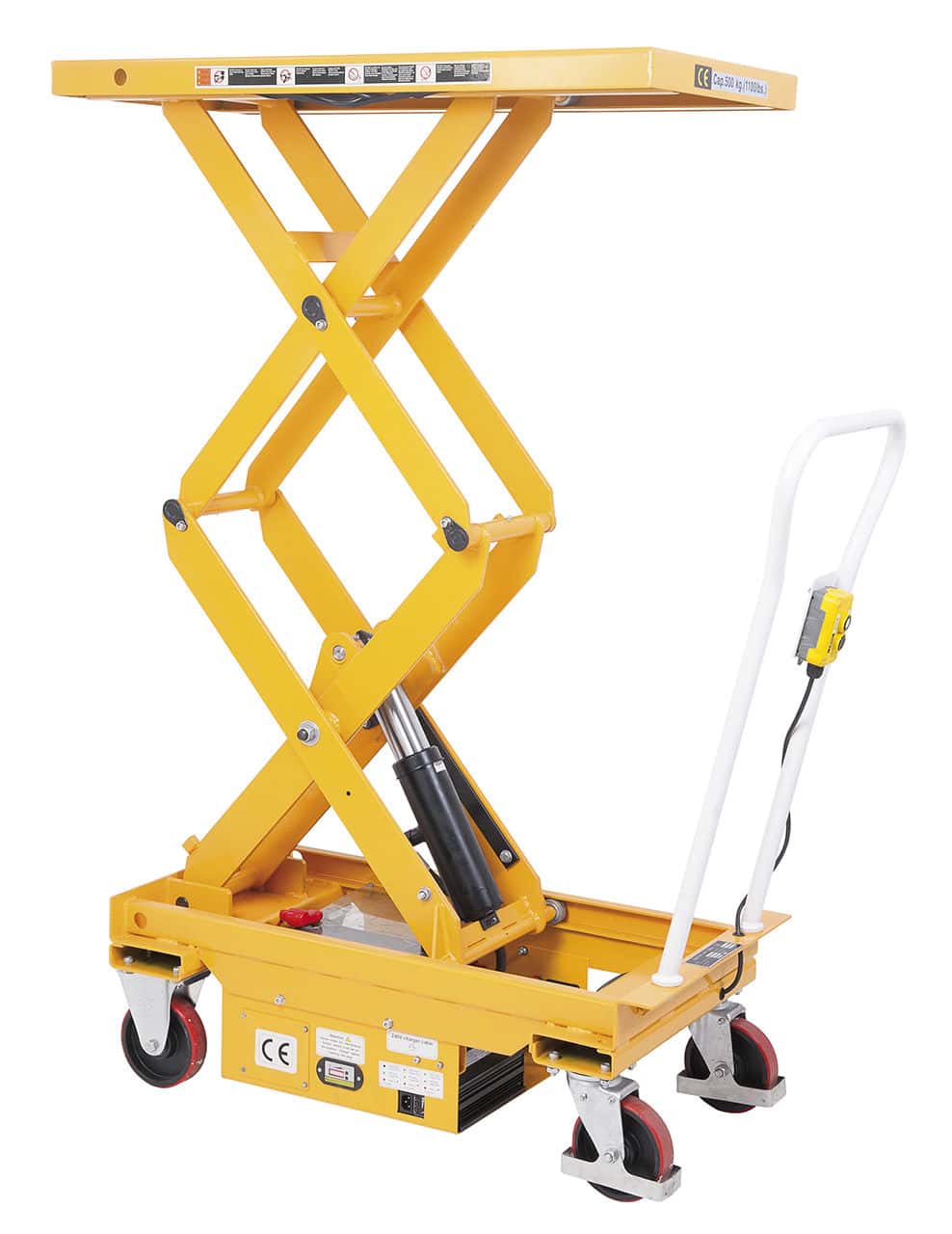

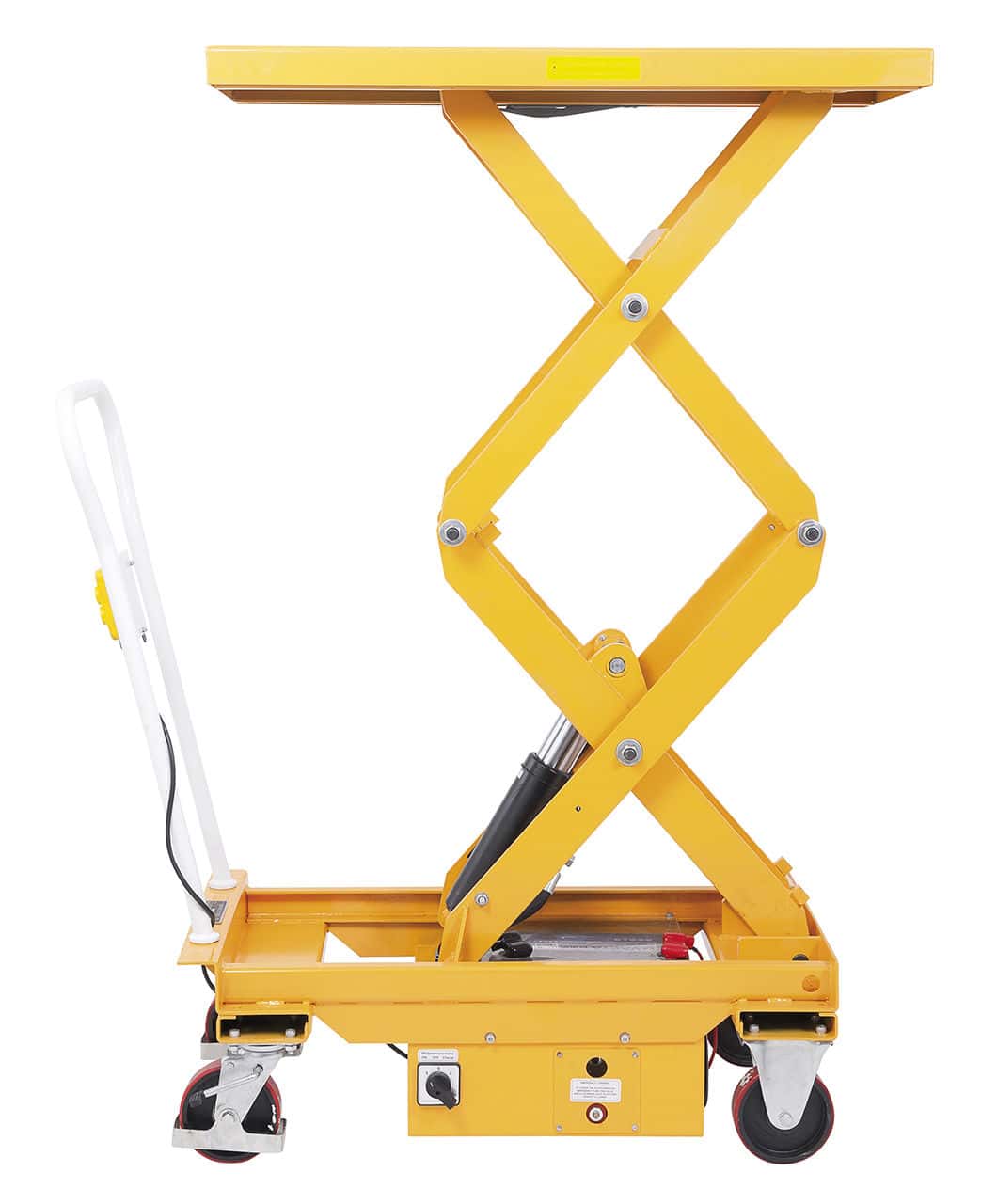

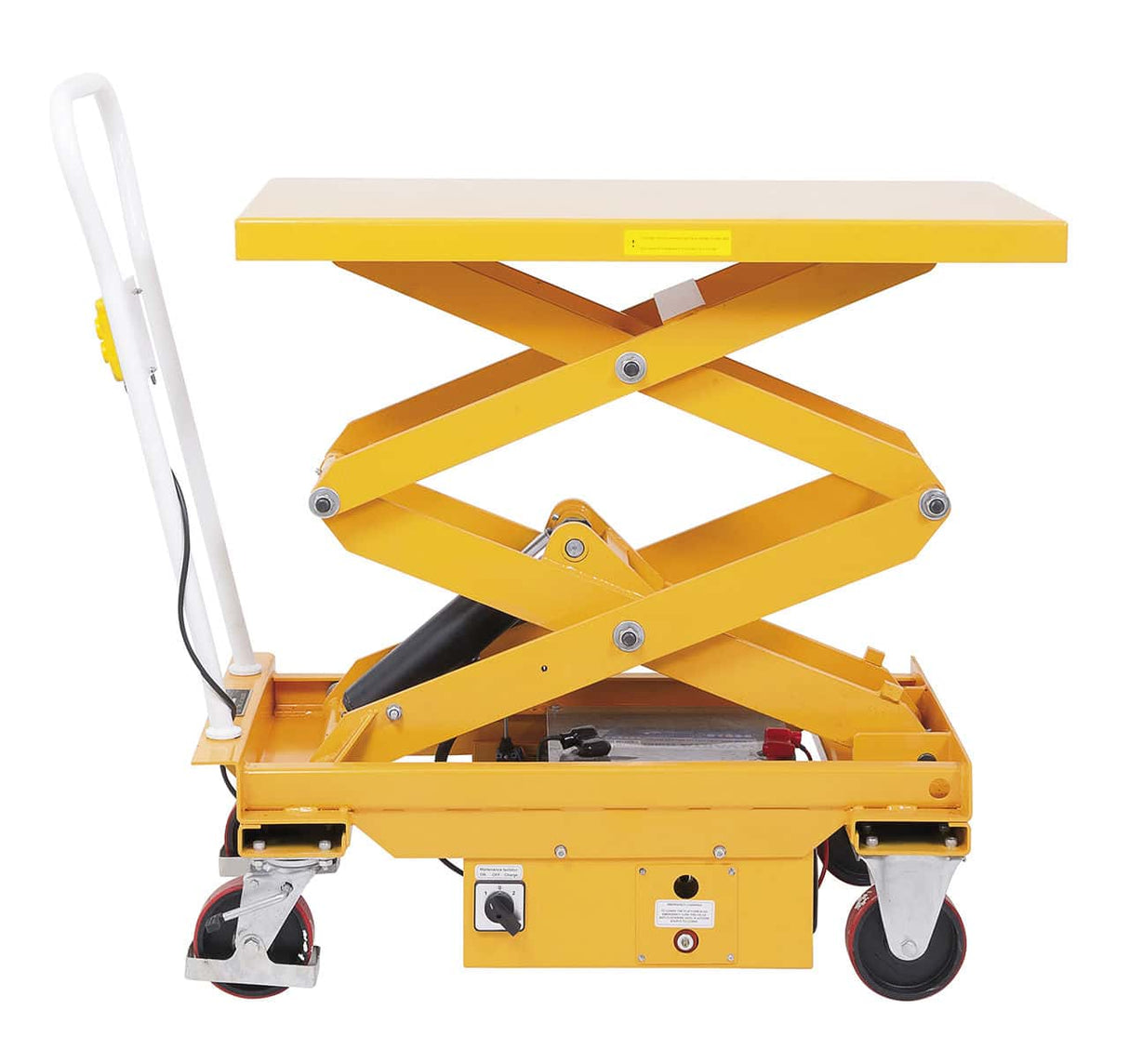

La table élévatrice semi-électrique à double plateforme Bernardo ES 800 D est un élévateur à configuration double ciseaux pour une hauteur de levage étendue, dimensionnée pour une charge utile allant jusqu'à 750 kg. Hauteur de levage 510-1440 mm (nettement supérieure à la configuration à plateforme unique), dimensions de la table 1 010 × 520 mm, poids 185 kg, dimensions hors tout 1 220 × 520 × 1 150 mm. Moteur électrique pour la phase de levage, roues pivotantes pour le déplacement. Convient aux ateliers ayant des besoins de positionnement en hauteur supérieurs à 1 000 mm, aux lignes d'assemblage multiniveaux. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Capacité de charge: 750 kg
-
Hauteur de levage min/max: 510 - 1440 mm
-
Dimensions du plateau: 1 010 × 520 mm
-
Commande: Semi-électrique
-
Configuration: Double plateforme pour hauteur étendue
-
Poids: env. 185 kg
Qui utilise le ES 800 D et pourquoi
Le Bernardo ES 800 D est une table élévatrice semi-électrique à double plateforme pour une hauteur de levage étendue, dimensionnée pour une charge utile allant jusqu'à 750 kg. La configuration à double ciseaux permet une hauteur de levage de 510 à 1440 mm (nettement supérieure à la configuration à plateforme unique de même capacité). Différence avec la version ES standard : la version D a une hauteur max d'environ 1 600 mm contre environ 970 mm pour la version standard. Caractéristique déterminante pour les applications nécessitant un positionnement ergonomique à une hauteur de travail élevée (ex. : travaux debout sur une pièce positionnée à 1 500 mm de hauteur, positionnement pour l'inspection supérieure de composants, chargement/déchargement sur des mezzanines basses). Dans le cadre des clients Krollit, le Bernardo ES 800 D est choisi par les ateliers ayant des besoins de hauteur de travail variable, les laboratoires d'assemblage multiniveaux, les usines avec des lignes de travail à différentes hauteurs.
Sa place dans la gamme Bernardo
La gamme de tables élévatrices Bernardo est organisée en 5 sous-familles par application : BS (hydrauliques manuelles, charges utiles de 150 à 1 000 kg, pour usage standard de loisir/professionnel léger) ; ES (semi-électriques à plateforme simple, charges utiles de 300 à 750 kg, pour usage intensif standard) ; ES D (semi-électriques à double plateforme pour hauteur étendue, charges utiles de 300 à 750 kg) ; SSHT/FSHT (industrielles stationnaires/en U, charges utiles de 1 000 à 2 000 kg, pour usage fixe en usine) ; HK (basculantes, charges utiles de 400 à 800 kg, pour manutention + vidange de matériaux en vrac).
Le modèle ES 800 D fait partie de la famille ES D (semi-électriques à double plateforme pour hauteur étendue). Différence clé avec la version ES standard : hauteur max ~1 600 mm vs ~970 mm. Même capacité de charge que la version ES standard, mais avec une machine légèrement plus grande et un poids plus important. Pour les applications avec une hauteur max inférieure à 1 000 mm, la version ES standard est plus économique et plus compacte. Pour une hauteur max supérieure à 1 600 mm ou une capacité de charge supérieure à 750 kg, passer à la famille industrielle SSHT/FSHT.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). La table ES 800 D, pesant 185 kg, est manipulée avec soin par deux personnes pour le déchargement. Les roues intégrées (pour les modèles mobiles) facilitent le déplacement après le déchargement. Huile hydraulique, vannes, pompes manuelles, pièces détachées du système électrique (pour les modèles ES/SSHT/FSHT) et accessoires Bernardo d'origine disponibles en stock avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Pour qui est le ES 800 D
| Profil |
Compatibilité |
Raison |
| Atelier avec hauteur de travail élevée |
Recommandé |
Configuration à double plateforme pour une hauteur maximale d'environ 1 600 mm : dimensionnée pour le positionnement de pièces à une hauteur supérieure à celle d'un établi standard. |
| Chaîne de montage multiniveau |
Recommandé |
Pour les applications où la pièce est travaillée à différentes hauteurs pendant le cycle. Stabilité assurée même à pleine extension. |
| Atelier avec hauteur standard |
Non indiqué |
Pour une hauteur maximale inférieure à 1 000 mm, la version ES standard est plus économique et plus compacte. |
Non indiqué pour : applications avec une hauteur de levage inférieure à 1 000 mm (la version ES standard est plus économique et compacte) ; applications avec une capacité de charge supérieure à 750 kg (la famille industrielle SSHT avec une capacité de 2 000 kg est correctement dimensionnée) ; applications mobiles avec des déplacements fréquents (les dimensions et le poids supérieurs de la double plateforme rendent le déplacement moins agile que la version simple).
Capacité de levage
| Spécification |
Valeur |
| Capacité de charge |
750 kg |
| Hauteur de levage min |
510 mm |
| Hauteur de levage max |
1 440 mm |
| Dimensions du plateau |
1 010 × 520 mm |
Commande
| Spécification |
Valeur |
| Levage |
Motorisé (moteur électrique) |
| Descente |
Manuelle (valve hydraulique) |
Mobilité
| Spécification |
Valeur |
| Roues pivotantes |
Ø 150 × 40 mm |

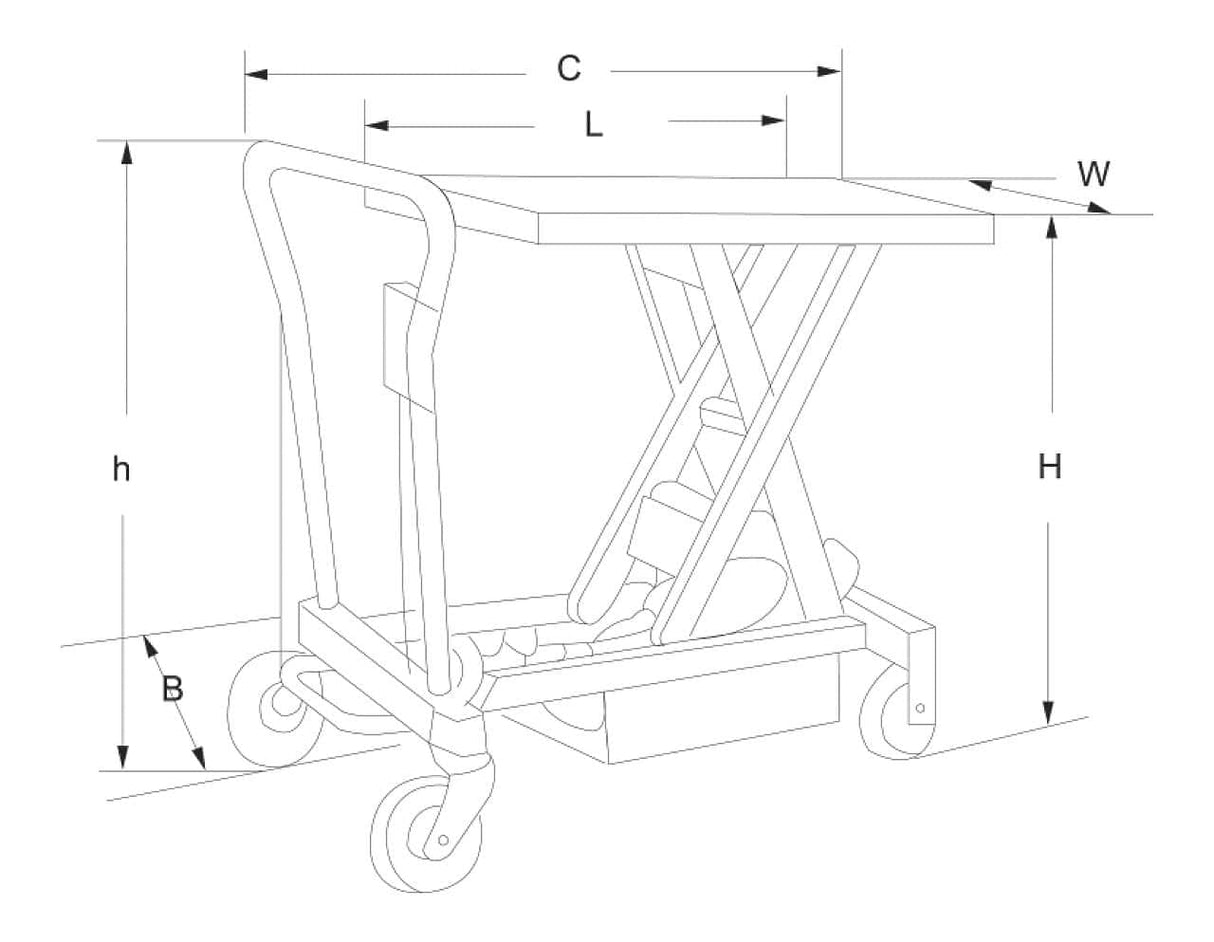

Dimensions globales
| Spécification |
Valeur |
| Dimensions de la machine (L × P × H) |
1 220 × 520 × 1 150 mm |
| Poids |
env. 185 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Table élévatrice Bernardo ES 800 D
- Moteur électrique pour le levage
- Système hydraulique pour la descente contrôlée
- Roues pivotantes pour le déplacement

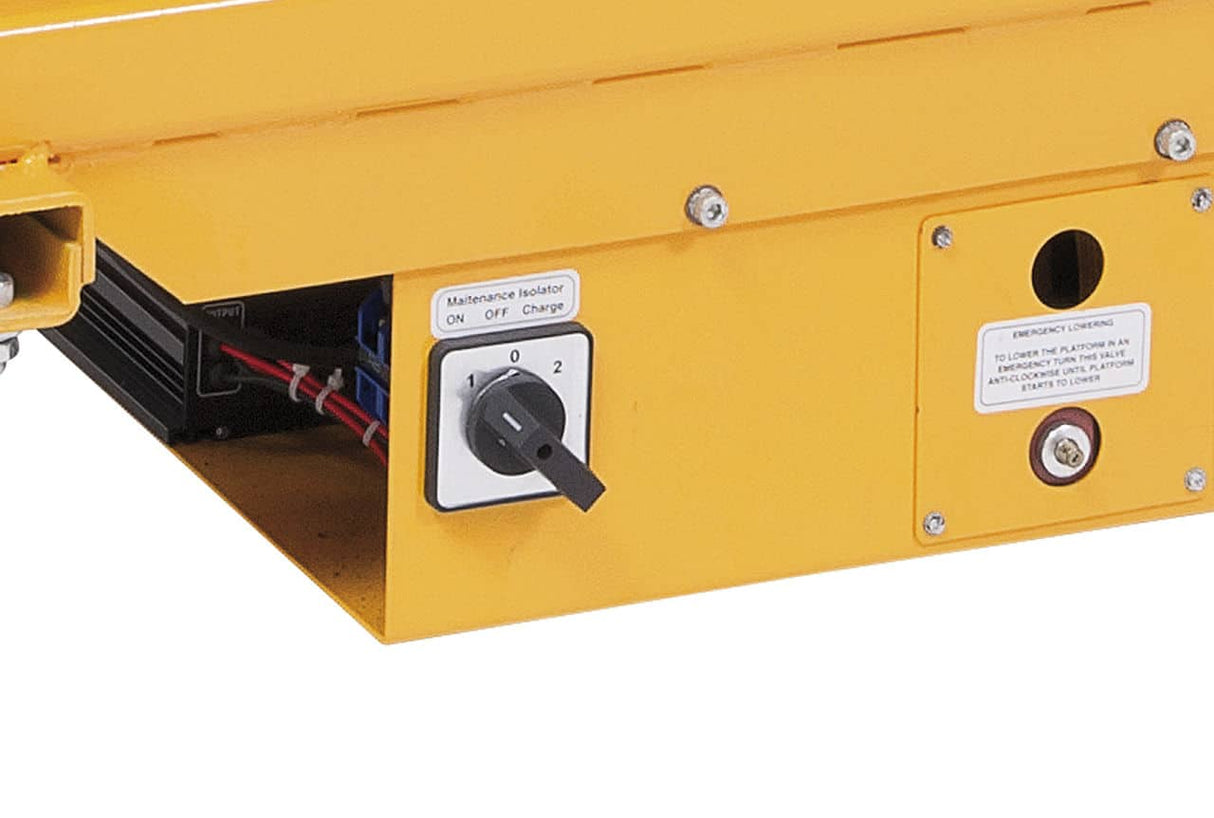

- Panneau de contrôle
- Manuel d'utilisation en italien
- Documentation de conformité CE
Foire aux questions
Pourquoi la descente est-elle manuelle et non motorisée ?
Le système 'semi-électrique' est un choix de sécurité et de coût : le levage nécessite de la puissance (fournie par un moteur électrique), la descente est contrôlée par gravité (une vanne hydraulique manuelle suffit pour réguler la vitesse). La descente motorisée ajoute des coûts et de la complexité sans avantages pratiques significatifs.
Caractéristique de la descente contrôlée manuellement : l'opérateur peut arrêter la descente à n'importe quelle position intermédiaire en relâchant la vanne, caractéristique utile pour un positionnement précis de la table à une hauteur spécifique. La descente motorisée nécessiterait un deuxième moteur (dédié à la descente) ou un système plus complexe. Pour les applications avec descente contrôlée automatique, évaluer les tables élévatrices électro-hydrauliques industrielles.
Quelles surfaces de plancher sont compatibles ?
Pour les modèles mobiles (BS, ES, ES D, HK) : sols industriels lisses (béton lissé, carrelage industriel, résines époxydes). Sur les sols rugueux, les roues peuvent s'user plus rapidement.
La capacité de charge maximale de la table s'applique à la charge verticale : pour la manutention sur des pentes (même légères comme 2-3%), la stabilité demande de l'attention, surtout avec des charges lourdes proches de la capacité maximale. Pour les sols très rugueux (béton brut, dalles avec joints prononcés), les roues peuvent s'user plus rapidement : pièces de rechange Bernardo d'origine disponibles.
L'huile hydraulique doit-elle être remplacée périodiquement ?
Oui. Pour un usage professionnel quotidien, le remplacement de l'huile hydraulique est recommandé tous les 2-3 ans ou toutes les 1 000 heures de travail. Pour un usage occasionnel de loisir, le remplacement peut être effectué tous les 5-7 ans.
Huile hydraulique recommandée : ISO VG 32 ou ISO VG 46 (vérifier le manuel pour les spécifications exactes). Les signes indiquant la nécessité de remplacement : ralentissement progressif du levage, vibrations pendant la phase de pompage (pour les modèles manuels), descente lente ou irrégulière. Huile hydraulique d'origine Bernardo ou équivalents commerciaux (Shell Tellus, Mobil DTE) disponibles chez les fournisseurs industriels standard.
Quelle est la durée de vie moyenne de la table ES 800 D ?
Pour une utilisation professionnelle quotidienne standard, la durée de vie moyenne est de 10 à 15 ans avec un entretien régulier. Pour une utilisation occasionnelle de loisir, la durée peut s'étendre à plus de 20 ans. La structure en acier revêtu de poudre est dimensionnée pour résister à la corrosion et à l'usure standard en atelier.
Les composants consommables qui peuvent nécessiter un remplacement pendant la durée de vie utile : pompe hydraulique (pour les modèles manuels), vannes, joints, roues, roulements des articulations. Pour les modèles semi-électriques/électriques, ajouter : moteur (durée de vie typique de 8 à 12 ans en utilisation intensive), interrupteurs, câblage. Toutes les pièces de rechange d'origine Bernardo sont disponibles en stock avec une expédition en 3 à 5 jours ouvrables.
Puis-je utiliser la table aussi à l'extérieur ?
Pour une utilisation occasionnelle en extérieur (chargement/déchargement de camions, déplacement occasionnel entre l'entrepôt et la cour) oui. Pour une exposition continue aux intempéries non : l'humidité prolongée peut entraîner la corrosion du châssis en acier peint et la dégradation du système hydraulique.
Pour les applications extérieures, il est recommandé de couvrir/abriter la table après utilisation, un entretien plus fréquent du système hydraulique (vérification des fuites, lubrification des articulations), inspection périodique de la peinture. Pour une utilisation exclusivement en extérieur, évaluer les modèles avec une peinture industrielle renforcée ou une protection antirouille spécifique.
