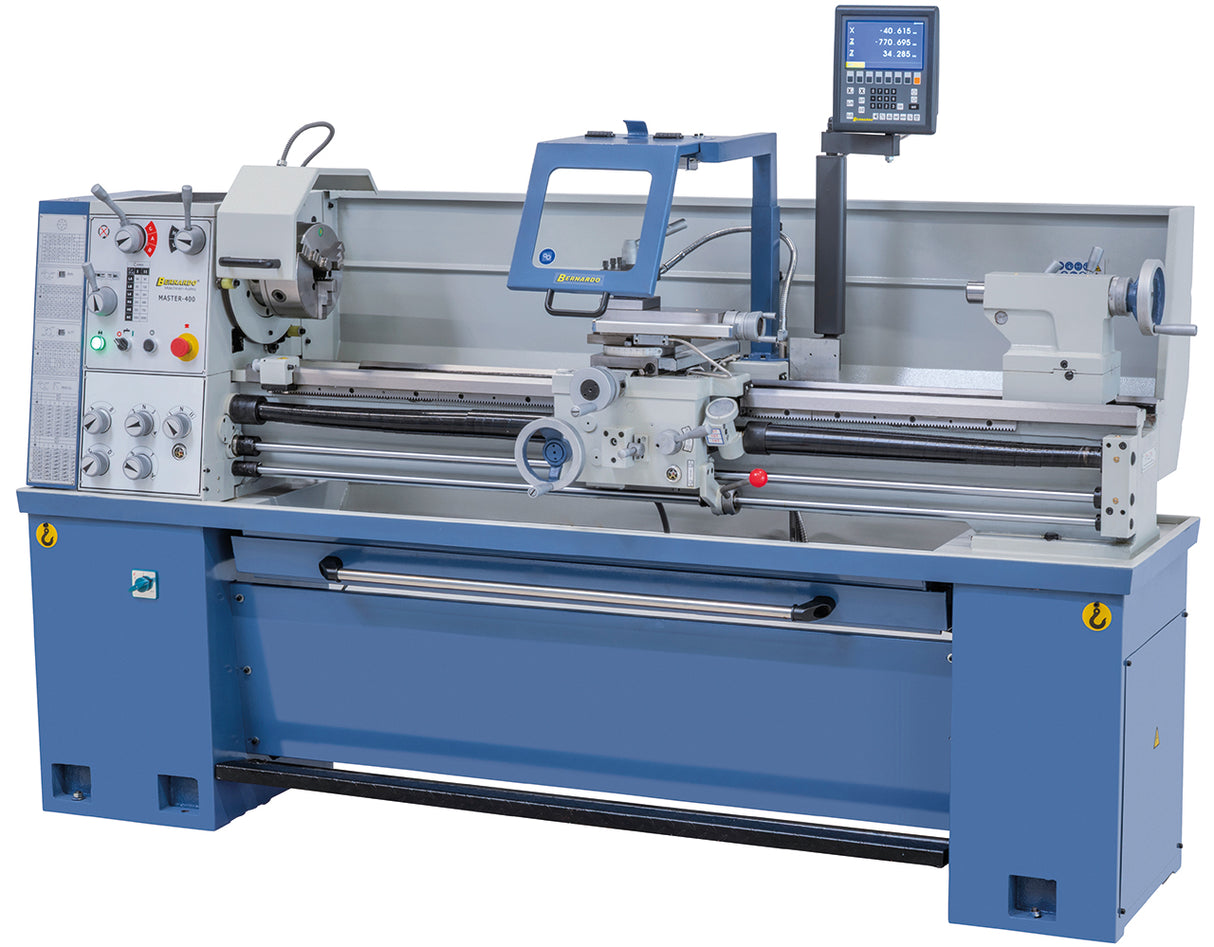

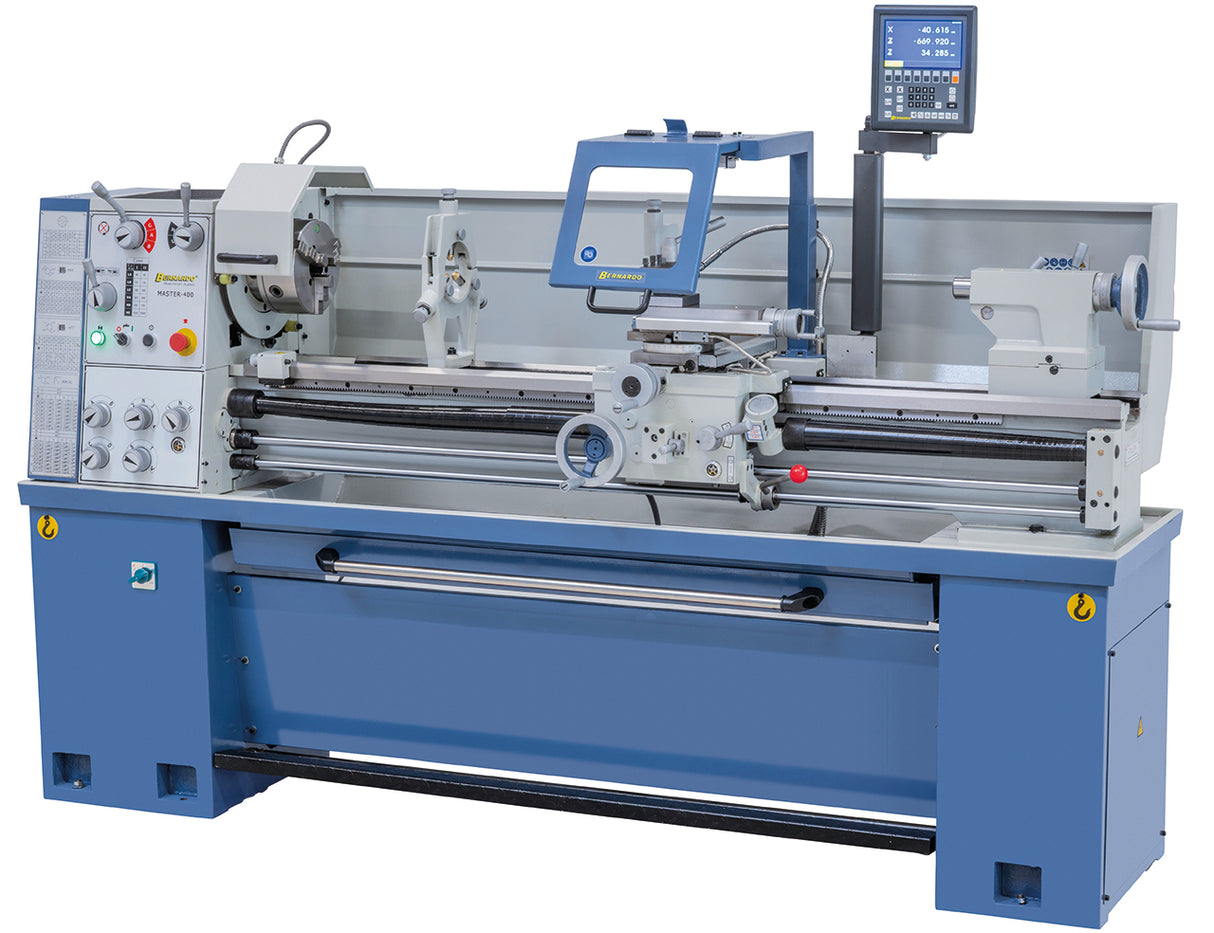

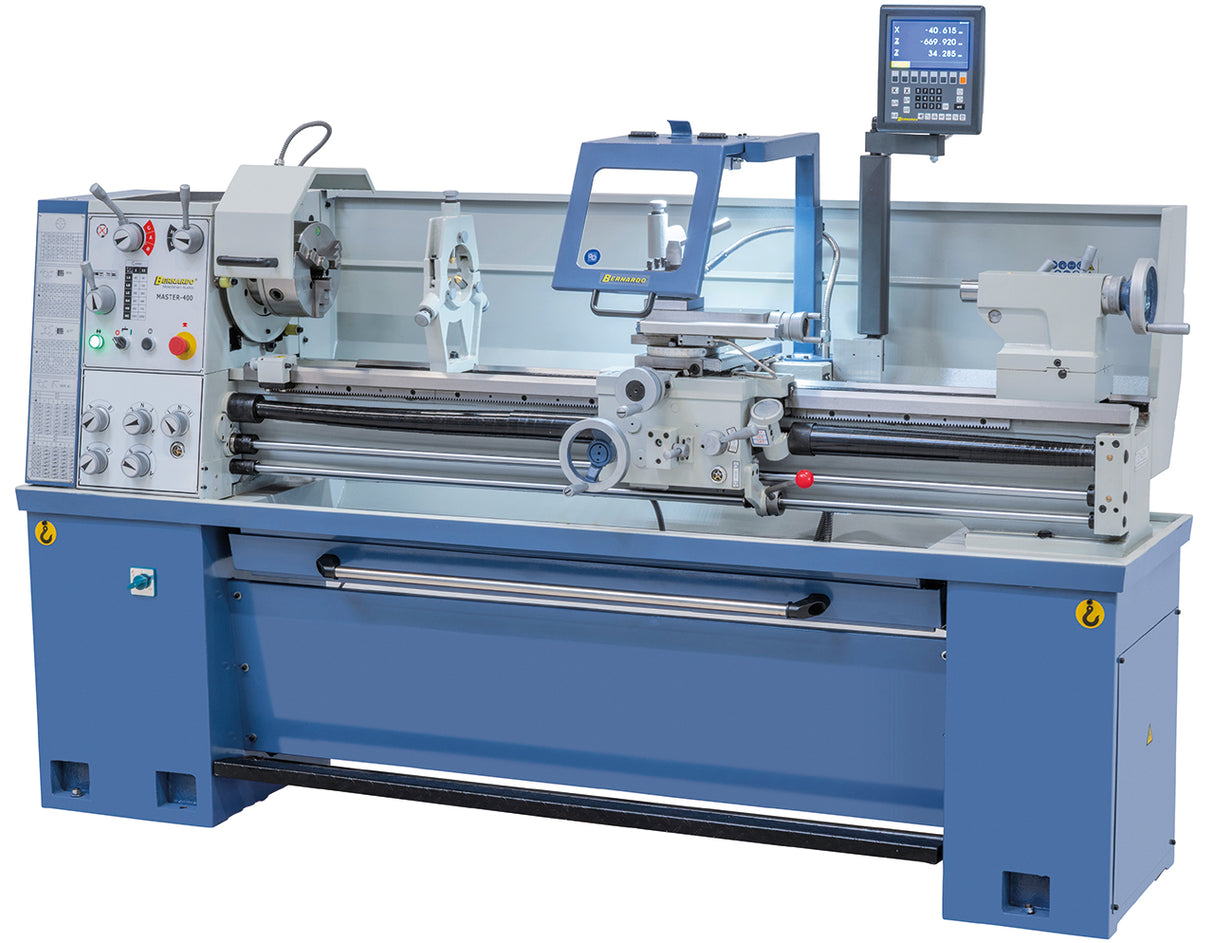

Le Bernardo Master 400 x 1500 est un tour parallèle universel pour usage professionnel, avec une distance entre-pointes de 1 500 mm, un diamètre admis au-dessus du banc de 400 mm, un alésage de broche de 52 mm et la visualisation numérique 3 axes ES-12 V de série. Bernardo est une marque autrichienne basée à Linz. Distribué en France par Krollit, distributeur officiel Bernardo depuis 2007.
- Distance entre-pointes : 1 500 mm
- Hauteur de pointes : 200 mm
- Diamètre admis au-dessus du banc : 400 mm
- Diamètre admis dans le rompu (pont amovible) : 560 mm
- Alésage de broche : 52 mm
- Nez de broche : DIN 55029, D1-5
- Gamme de vitesses : 12 vitesses, 45–2 000 tr/min
- Filetages : 36 métriques (0,8–14 mm) et 30 en pouces (2–28 filets/1")
- Puissance moteur : 2,0 kW / 2,4 kW
- Visualisation numérique 3 axes ES-12 V avec écran LCD incluse
- Poids : environ 930 kg
Qui utilise le Master 400 x 1500 et pour quoi
Le Master 400 x 1500 est utilisé dans les lycées techniques et les centres de formation professionnelle, où la gestion simple des vitesses et des avances et la pédale de frein conforme CE le rendent adapté à l'enseignement. Les ateliers de réparation et de maintenance l'utilisent pour usiner des arbres jusqu'à 1 500 mm entre-pointes, en tirant parti des deux lunettes incluses pour les pièces élancées. Les ateliers d'outillage le choisissent pour l'alésage de broche de 52 mm, qui permet d'usiner des barres de grand diamètre, et pour le pont amovible qui porte le diamètre admis à 560 mm sur les pièces courtes de grand diamètre comme les brides et les poulies.
À qui s'adresse le Master 400 x 1500
|
Profil
|
Compatibilité
|
Raison
|
|
Lycées techniques et formation
|
Adapté
|
Commandes lisibles, pédale de frein CE, limiteur de couple de série et visualisation 3 axes pour l'apprentissage de la lecture des cotes
|
|
Ateliers de réparation et maintenance
|
Adapté
|
1 500 mm entre-pointes, lunette fixe et lunette à suivre incluses, mandrin 3 mors et plateau 4 mors fournis
|
|
Outillage et fabrication d'outils
|
Adapté
|
Alésage de broche 52 mm, 36 filetages métriques et 30 en pouces sélectionnables, avances transversales jusqu'à 0,01 mm/tr
|
|
Production en série continue
|
Non indiqué
|
Machine conventionnelle à changement de vitesse manuel, sans automatisation du cycle
|
Non indiqué pour : la production en série à cadence élevée, où un tour CNC réduit les temps de cycle, et les ateliers amateurs disposant d'un espace réduit, compte tenu des 930 kg de poids et de l'encombrement de 2 360 mm en largeur.
Construction et sécurité
Le banc en fonte grise est trempé par induction et rectifié, avec un socle en fonte de construction lourde. Les engrenages, y compris dans la boîte des avances, sont trempés et rectifiés. La broche tourne sur des roulements à billes à contact oblique de haute qualité. La machine est équipée de série d'une vis mère et d'une barre d'avance, d'un limiteur de couple, d'une pédale de frein électromécanique conforme CE qui réduit les temps morts entre les opérations, et d'un moteur avec frein magnétique conforme CE. La contre-pointe est réglable de ± 5 mm pour le tournage conique et le bac à copeaux s'extrait par l'avant, réduisant l'espace nécessaire à l'installation.
Capacités d'usinage
|
Distance entre-pointes
|
1 500 mm
|
|
Hauteur de pointes
|
200 mm
|
|
Diamètre admis au-dessus du banc
|
400 mm
|
|
Diamètre admis dans le rompu
|
560 mm
|
|
Diamètre admis au-dessus du chariot transversal
|
240 mm
|
|
Largeur du banc
|
210 mm
|
Broche, vitesses et avances
|
Alésage de broche
|
52 mm
|
|
Nez de broche
|
DIN 55029, D1-5
|
|
Gamme de vitesses
|
(12) 45–2 000 tr/min
|
|
Avances longitudinales
|
(27) 0,06–2,78 mm/tr
|
|
Avances transversales
|
(22) 0,01–0,72 mm/tr
|
|
Filetages métriques
|
(36) 0,8–14 mm
|
|
Filetages en pouces
|
(30) 2–28 filets/1"
|
Contre-pointe
|
Diamètre du fourreau
|
45 mm
|
|
Course du fourreau
|
100 mm
|
|
Cône du fourreau
|
CM 4
|
|
Réglage transversal pour tournage conique
|
± 5 mm
|
Moteur, dimensions et poids
|
Puissance moteur
|
2,0 kW / 2,4 kW
|
|
Dimensions machine (L x P x H)
|
2 360 x 800 x 1 600 mm
|
|
Poids
|
environ 930 kg
|
Équipement standard
- Visualisation numérique 3 axes ES-12 V avec écran LCD
- Mandrin autocentrant 3 mors DK11-200 mm / D5
- Plateau 4 mors indépendants 200 mm / D5, selon DIN 55029
- Lunette fixe, passage max. 90 mm
- Lunette à suivre, passage max. 70 mm
- Système d'arrosage avec premier remplissage Shell Tellus 46
- Bac à copeaux extractible
- Plateau de tournage 320 mm
- Tourelle porte-outils à 4 positions avec protection
- Limiteur de couple
- Butée longitudinale micrométrique
- Indicateur de filetage
- Lampe machine à LED
- Douille de réduction cône Morse
- Pignons de rechange
- 2 pointes fixes
- Pédale avec fonction frein conforme CE
- Moteur avec frein magnétique conforme CE
Questions fréquentes
Quels diamètres maximaux le Bernardo Master 400 x 1500 peut-il tourner ?
Le diamètre admis est de 400 mm au-dessus du banc, 560 mm dans le rompu avec le pont retiré et 240 mm au-dessus du chariot transversal.
Le pont amovible devant la poupée permet d'usiner des pièces courtes de grand diamètre, comme les brides, les poulies et les disques jusqu'à 560 mm, tout en conservant la rigidité du banc en fonte trempée par induction pour les usinages standards entre-pointes jusqu'à 1 500 mm de longueur.
À quoi sert la visualisation numérique ES-12 V incluse de série ?
La visualisation 3 axes ES-12 V avec écran LCD affiche en temps réel la position des axes, réduisant les erreurs de lecture et les temps de mesure.
Par rapport à la seule lecture des verniers, la visualisation numérique accélère les positionnements répétés et les usinages à la cote, un avantage concret en atelier de réparation et en milieu pédagogique. Sur le Master 400 x 1500, elle fait partie de l'équipement standard, sans coût supplémentaire.
Quel avantage offre l'alésage de broche de 52 mm ?
Le passage de barre de 52 mm permet d'usiner des barres et des arbres de grand diamètre en les faisant passer à travers la broche.
Pour un tour de cette classe, c'est une valeur généreuse : elle permet de dresser et de fileter des barres longues sans porte-à-faux excessif, réduisant les vibrations et améliorant l'état de surface. Le nez de broche DIN 55029 D1-5 assure le montage rapide des mandrins autocentrants fournis.
Quels filetages peut-on réaliser ?
La machine réalise 36 filetages métriques de 0,8 à 14 mm de pas et 30 filetages en pouces de 2 à 28 filets par pouce.
La vis mère dédiée, séparée de la barre d'avance, préserve la précision du pas dans le temps. L'indicateur de filetage inclus de série facilite le réembrayage de l'écrou lors des passes suivantes, tandis que les pignons de rechange fournis couvrent toute la gamme annoncée.
Le tournage conique est-il possible ?
Oui, la contre-pointe est réglable transversalement de ± 5 mm, une méthode adaptée aux cônes longs de faible conicité.
Pour les cônes courts, on utilise plutôt la rotation du chariot supérieur. Le réglage de la contre-pointe agit sur les pièces montées entre-pointes et doit être remis à zéro à la fin de l'usinage pour rétablir la coaxialité, vérifiable avec un comparateur sur barre étalon.
Comment fonctionne le frein à pédale électromécanique ?
La pédale avec fonction frein, conforme CE, arrête rapidement la rotation de la broche, réduisant les temps morts entre les opérations.
Au frein à pédale s'ajoutent le moteur avec frein magnétique, lui aussi conforme CE, et le limiteur de couple de série qui protège la chaîne cinématique en cas de surcharge. Cette configuration rend la machine adaptée également aux environnements de formation, où la sécurité de l'opérateur est une exigence déterminante.
Comment s'effectue la livraison d'une machine de 930 kg ?
La livraison s'effectue au rez-de-chaussée avec hayon élévateur inclus, sous 5-9 jours ouvrés (7 jours pour les régions du sud de l'Italie).
La mise en place dans l'atelier nécessite un transpalette ou un chariot élévateur adapté aux 930 kg de poids et à l'encombrement de 2 360 x 800 x 1 600 mm. Pour toute assistance sur la manutention et l'installation, le support technique Krollit répond au +39 0825-1494022.
Les pièces détachées et l'assistance sont-elles disponibles ?
Oui, les pièces détachées d'origine Bernardo sont disponibles depuis l'entrepôt Krollit de Monteforte Irpino (AV), en Italie, avec assistance technique.
Krollit est distributeur officiel Bernardo depuis 2007 et fournit un support pendant toute la vie du produit : du choix des accessoires compatibles, comme les mandrins et les lunettes, à la fourniture des pièces d'usure. L'entretien courant se limite à la lubrification périodique des glissières et au contrôle du niveau du liquide d'arrosage.
