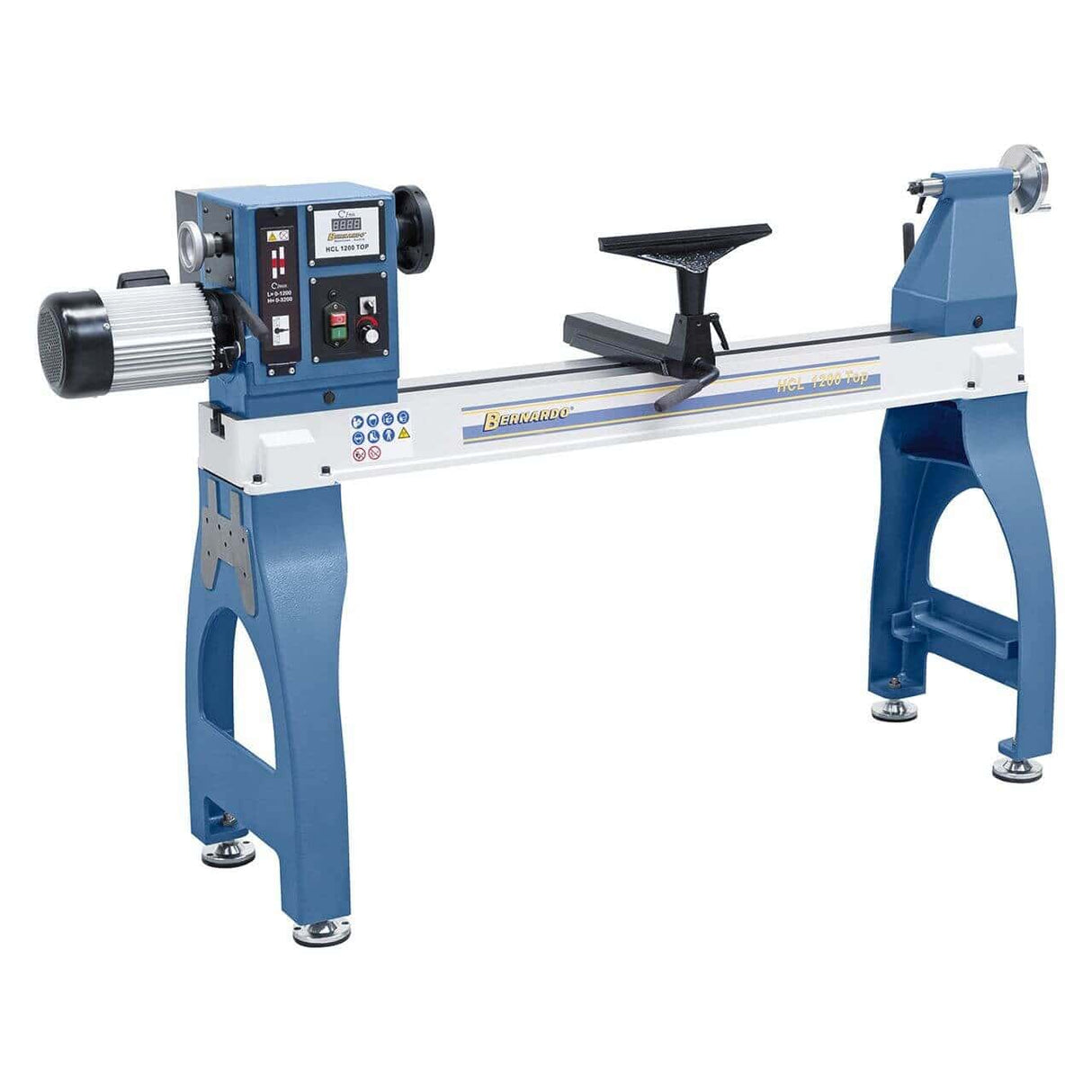

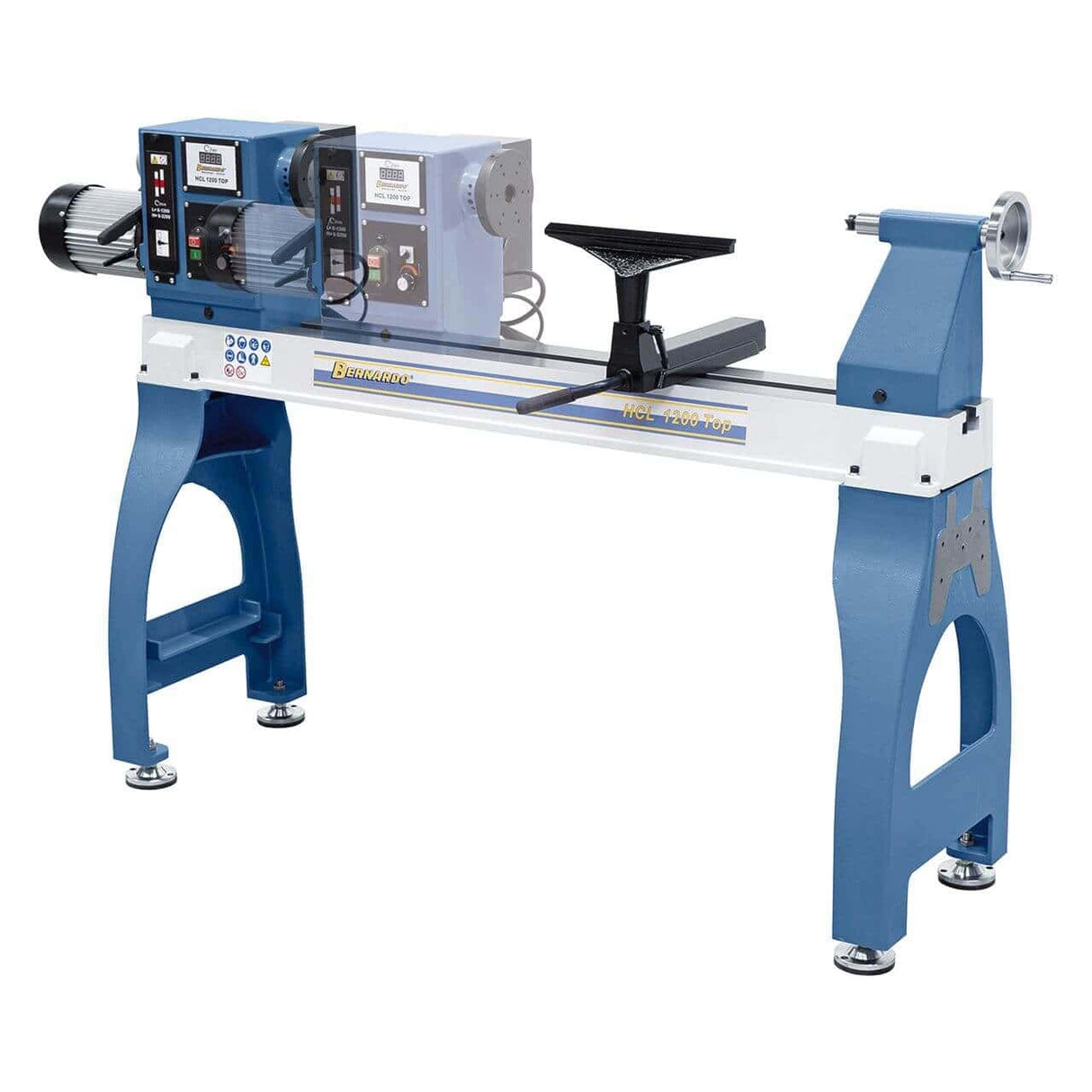

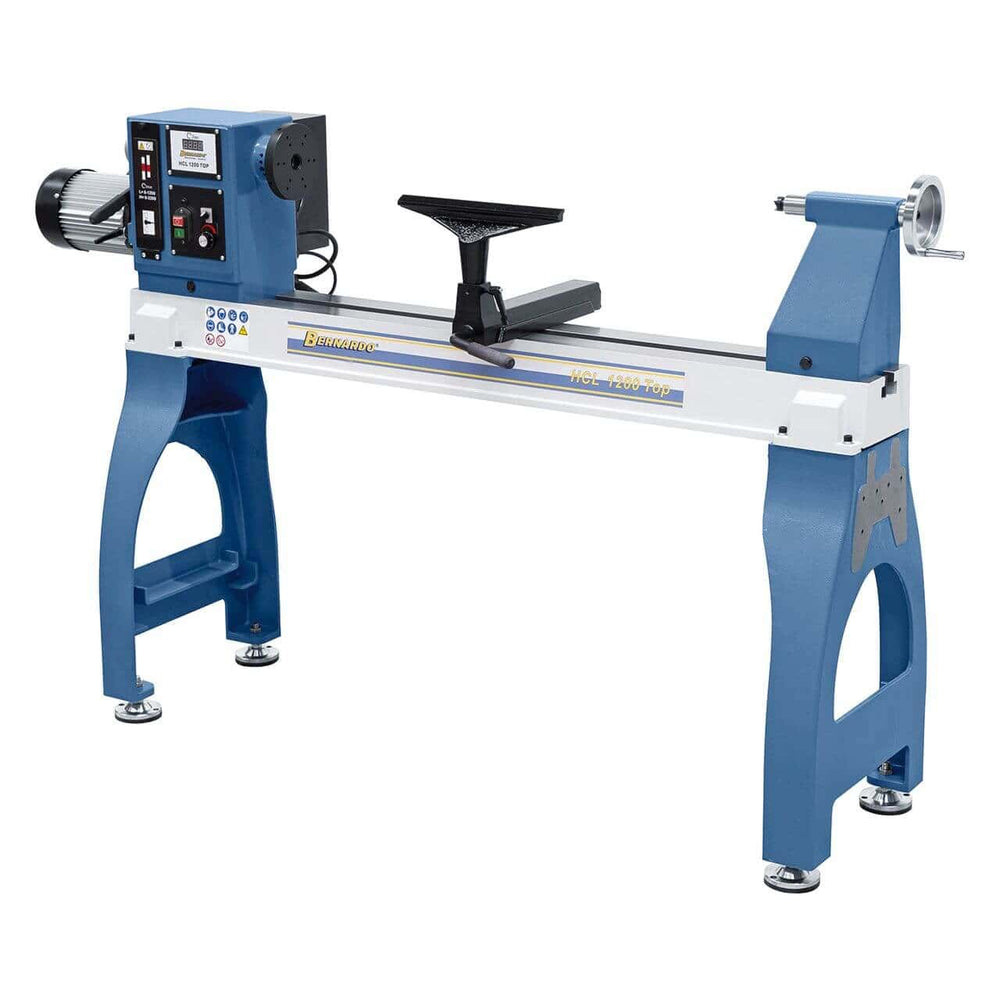

Le tour à bois Bernardo HCL 1200 Top est conçu pour les artisans professionnels, les menuisiers spécialisés dans le tournage, et les écoles techniques professionnelles. C'est la plus grande gamme de la ligne HCL, capable d'usiner des pièces de grande taille. Distance entre-pointes 1200 mm, diamètre de tournage sur le banc Ø 560 mm, sur le support Ø 450 mm. Vitesse de broche 0-3200 tr/min (continue, 2 gammes avec inverseur Delta). Filetage de la broche M33 × 3,5 mm, cône de contre-pointe CM 2, course du fourreau de contre-pointe 110 mm. Moteur 1,5 kW (S1) - 2,2 kW (S6) en 230V monophasé, poids 212 kg, dimensions de la machine 2100 × 550 × 1300 mm. Inverseur de fréquence Delta intégré pour un couple maximal à basse vitesse. Affichage LED pour la lecture numérique de la vitesse. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Distance entre-pointes: 1200 mm
-
Diamètre de tournage sur banc: Ø 560 mm
-
Diamètre de tournage sur support: Ø 450 mm
-
Vitesse de broche: 0-3200 tr/min (continue, 2 gammes avec inverseur Delta)
-
Filetage de la broche: M33 × 3,5 mm
-
Cône de contre-pointe: CM 2
-
Course du fourreau de contre-pointe: 110 mm
-
Moteur: 1,5 kW (S1) / 2,2 kW (S6) - 230V monophasé
-

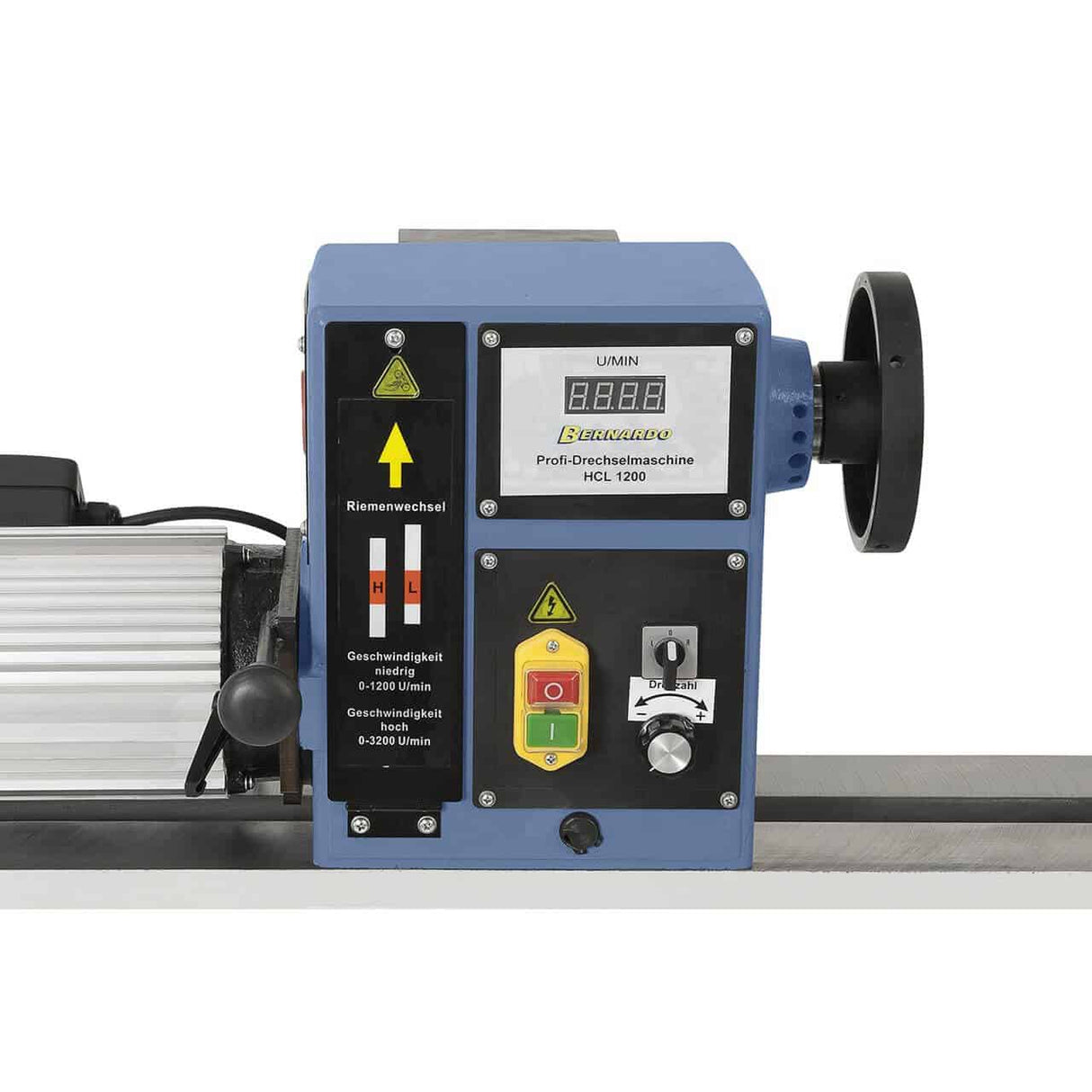

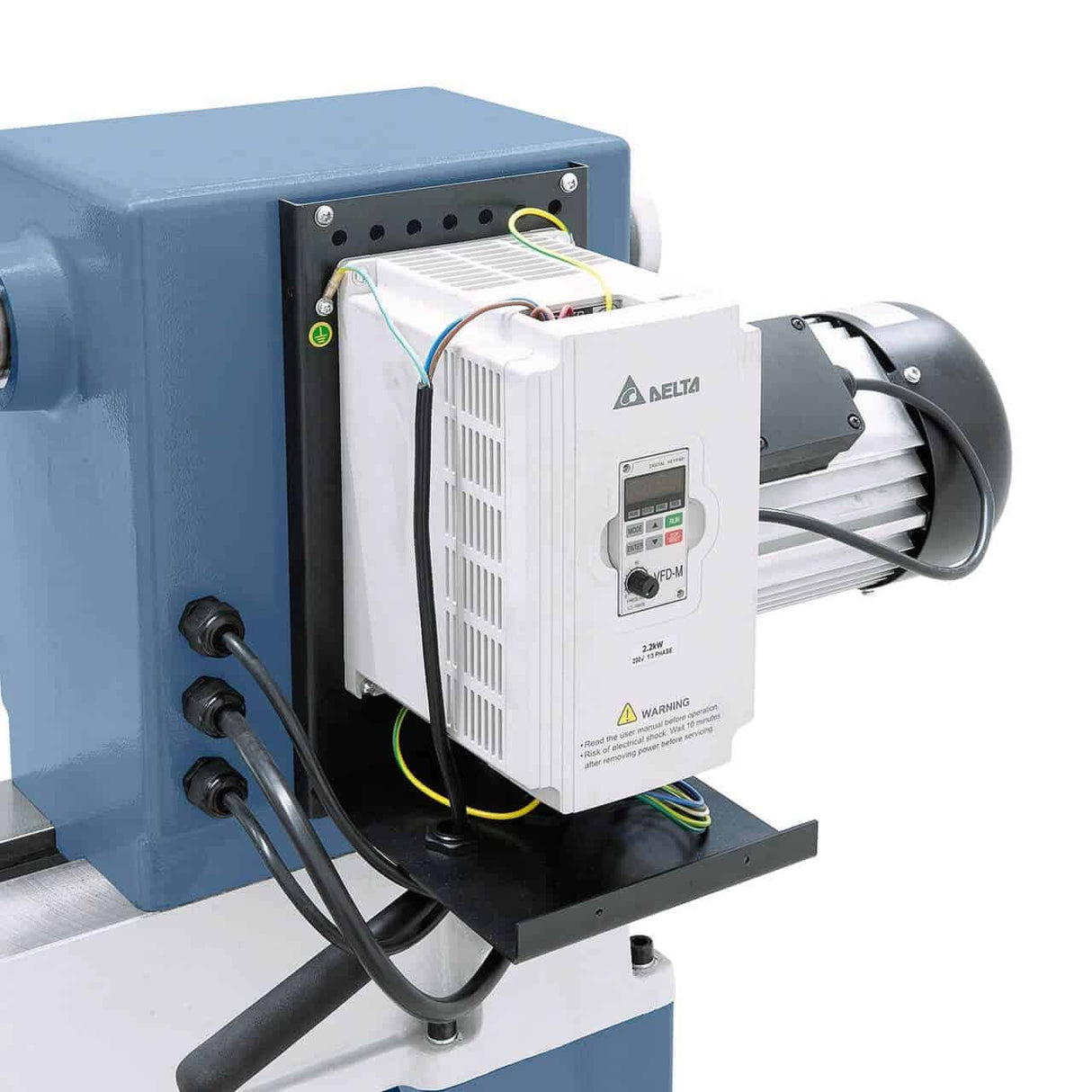

Inverseur: Delta à fréquence, régulation continue
-
Affichage LED: Affichage numérique de la vitesse
-
Poids: 212 kg
Qui utilise le HCL 1200 Top et pourquoi
Le Bernardo HCL 1200 Top est le haut de gamme professionnel de la série HCL, pesant 212 kg. Distance entre-pointes fixe de 1200 mm : conçu pour le tournage de très longues pièces (pieds de table, étagères, grands chandeliers, panneaux décoratifs). Caractéristique distinctive du HCL 1200 Top : diamètre de tournage ACCRU de Ø 560 mm sur le banc (contre Ø 450 mm pour le HCL 1200 standard) pour le tournage de très grandes pièces. Positionné comme le modèle premium de la gamme HCL : mêmes caractéristiques que le HCL 1200 mais avec une plus grande capacité diamétrale et un poids supérieur (212 kg contre 186 kg) pour une stabilité accrue. Inverseur de fréquence Delta intégré pour un réglage électronique continu de la vitesse sur 2 gammes (0-1300/3200 tr/min). Broche à haute concentricité grâce à la précision de l'usinage mécanique. Cône de contre-pointe CM 2, moteur 1,5 kW (S1) - 2,2 kW (S6). Affichage LED pour la visualisation de la vitesse, contre-pointe à longue course (110 mm) et levier de blocage rapide sur le banc. Compatible avec des accessoires optionnels pour le tournage extérieur. Dans les ateliers des clients de Krollit, la gamme HCL 1200 est choisie par les menuisiers spécialisés dans le tournage, les artisans professionnels fabriquant des meubles tournés, les écoles techniques professionnelles avec des laboratoires avancés, les restaurateurs spécialisés dans la reconstitution de pièces tournées pour des meubles anciens.
Sa place dans la gamme Bernardo
La gamme de tours à bois Bernardo est organisée en 4 catégories progressives en termes de poids et de caractéristiques : DM (Drechselbank Mini, 20-38 kg) entrée de gamme pour les loisirs ; DB (semi-pro 36 kg) compact avec accessoires standard professionnels ; VDM (semi-pro 50 kg) intermédiaire avec 3 gammes de vitesses ; HCL (High Cast Iron Lathe, 125-212 kg) professionnel lourd avec structure en fonte et inverseur de fréquence Delta intégré.
Le HCL 1200 Top est le fleuron de la gamme de tours à bois Bernardo : 212 kg, distance entre-pointes de 1200 mm et diamètre de tournage ACCRU de Ø 560 mm sur le banc (contre Ø 450 mm pour le HCL 1200 standard). Positionné comme un modèle premium pour les besoins de diamètre supérieur. Pour des besoins plus simples en longueur mais un diamètre standard (jusqu'à Ø 450 mm), le HCL 1200 standard est nettement plus économique. Pour des pièces plus petites et une production moins intensive, la gamme HCL 600 P/620 (125-150 kg) est correctement dimensionnée.
Logistique et support Krollit
Expédition Bernardo en 5-9 jours ouvrables (7 jours dans le Sud). Avec un poids de 212 kg, il nécessite un transpalette ou deux à trois personnes pour le déchargement. La machine est fournie AVEC un piètement intégré (caractéristique distinctive de la gamme professionnelle HCL). Des porte-outils supplémentaires, des plateaux de différents diamètres, des contre-pointes tournantes, des rallonges de banc, des accessoires de tournage extérieur originaux Bernardo sont disponibles en stock avec expédition en 3-5 jours ouvrables. Service client disponible en italien.
Pour qui est le HCL 1200 Top
| Profil |
Compatibilité |
Raison |
| Menuisier spécialisé dans le tournage de meubles |
Recommandé |
Distance entre-pointes de 1200 mm pour des pièces très longues (pieds de table, grands chandeliers, étagères). Diamètre de tournage Ø 560 mm sur le banc pour les grandes pièces. Inverseur Delta intégré. |
| Artisan professionnel produisant des meubles tournés |
Recommandé |
Machine de 212 kg avec structure en fonte pour une stabilité lors de l'usinage de grandes pièces et de bois durs. Moteur 1,5 kW (S1) - 2,2 kW (S6) pour un couple adapté aux pièces lourdes. |
| Restaurateur de meubles anciens spécialisé dans les pièces tournées |
Recommandé |
Capacité de tournage de pièces longues et de grands diamètres pour la reconstruction de pièces de meubles anciens (pieds de tables anciennes, colonnes de lits). Tournage à droite et à gauche pour accessoires spéciaux. |
Non indiqué pour : utilisation occasionnelle et simple par un amateur (surdimensionné ; la gamme DM 305 V/450/450 V est nettement plus économique) ; alimentation triphasée 400V (les tours à bois Bernardo sont uniquement en 230V monophasé) ; CNC programmée pour le tournage (les tours Bernardo sont manuels) ; environnements sans aspiration adéquate des copeaux (le travail du bois produit des copeaux et des poussières abondantes qui nécessitent une aspiration adéquate).
Capacité d'usinage
| Spécification |
Valeur |
| Distance entre-pointes |
1200 mm |
| Diamètre de tournage sur le banc |
Ø 560 mm |
| Diamètre de tournage sur le support |
Ø 450 mm |
Vitesse
| Spécification |
Valeur |
| Vitesse de broche |
0-3200 tr/min (continue, 2 gammes avec inverseur Delta) |

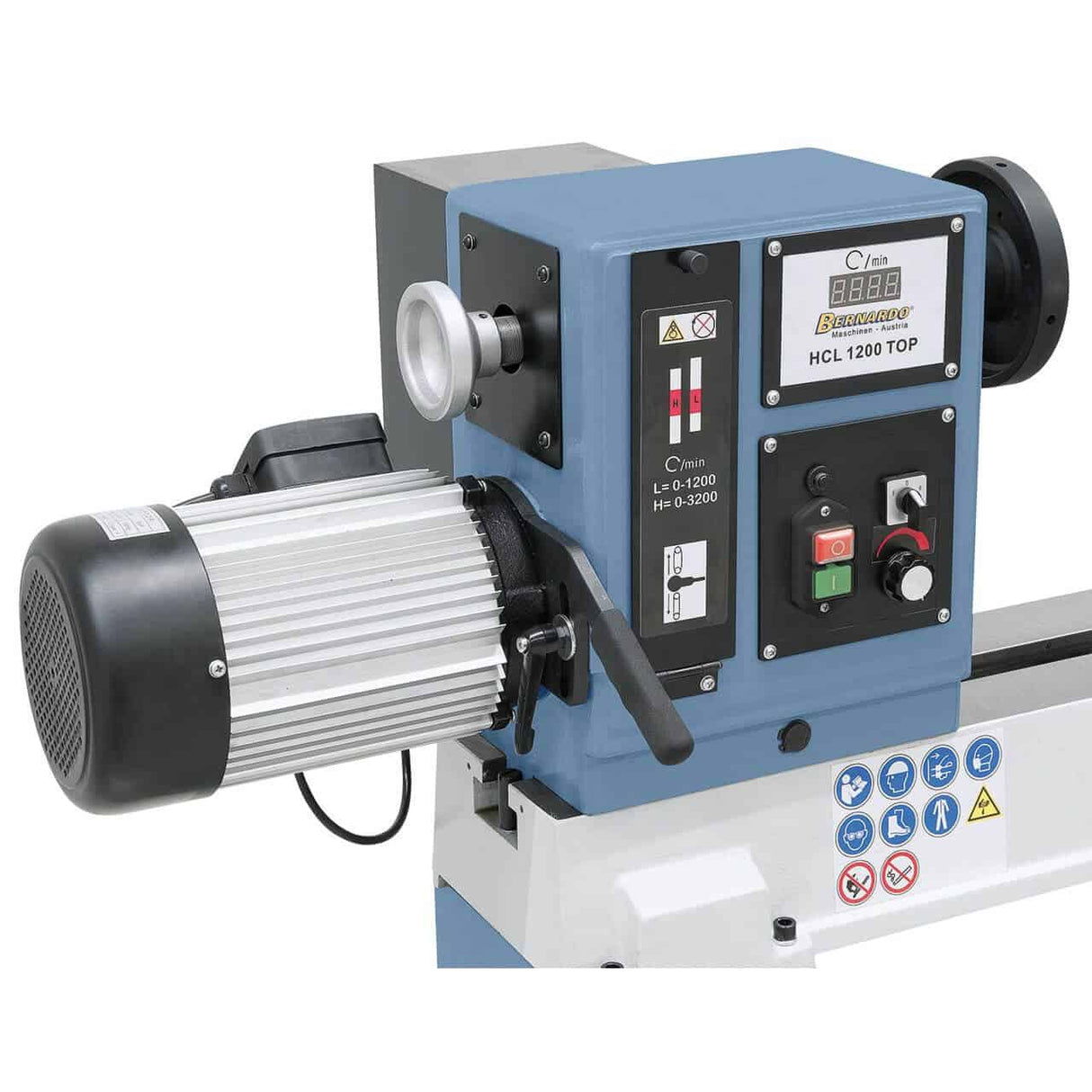

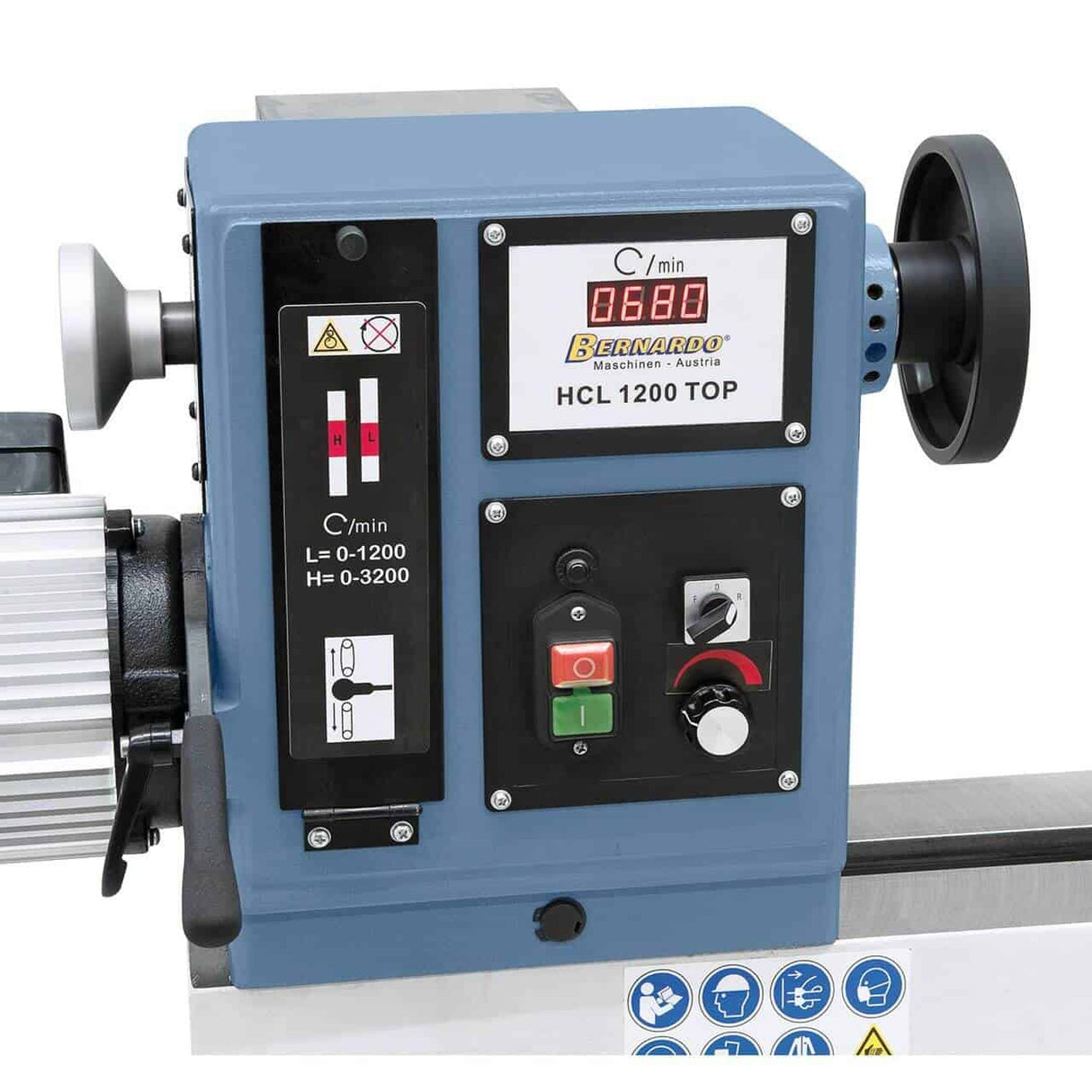

| Gamme basse |
0-1200 tr/min |
| Gamme haute |
0-3200 tr/min |
| Inverseur |
Delta à fréquence, régulation continue |
Broche et contre-pointe
| Spécification |
Valeur |
| Filetage de la broche |
M33 × 3,5 mm |
| Cône de contre-pointe |
CM 2 |

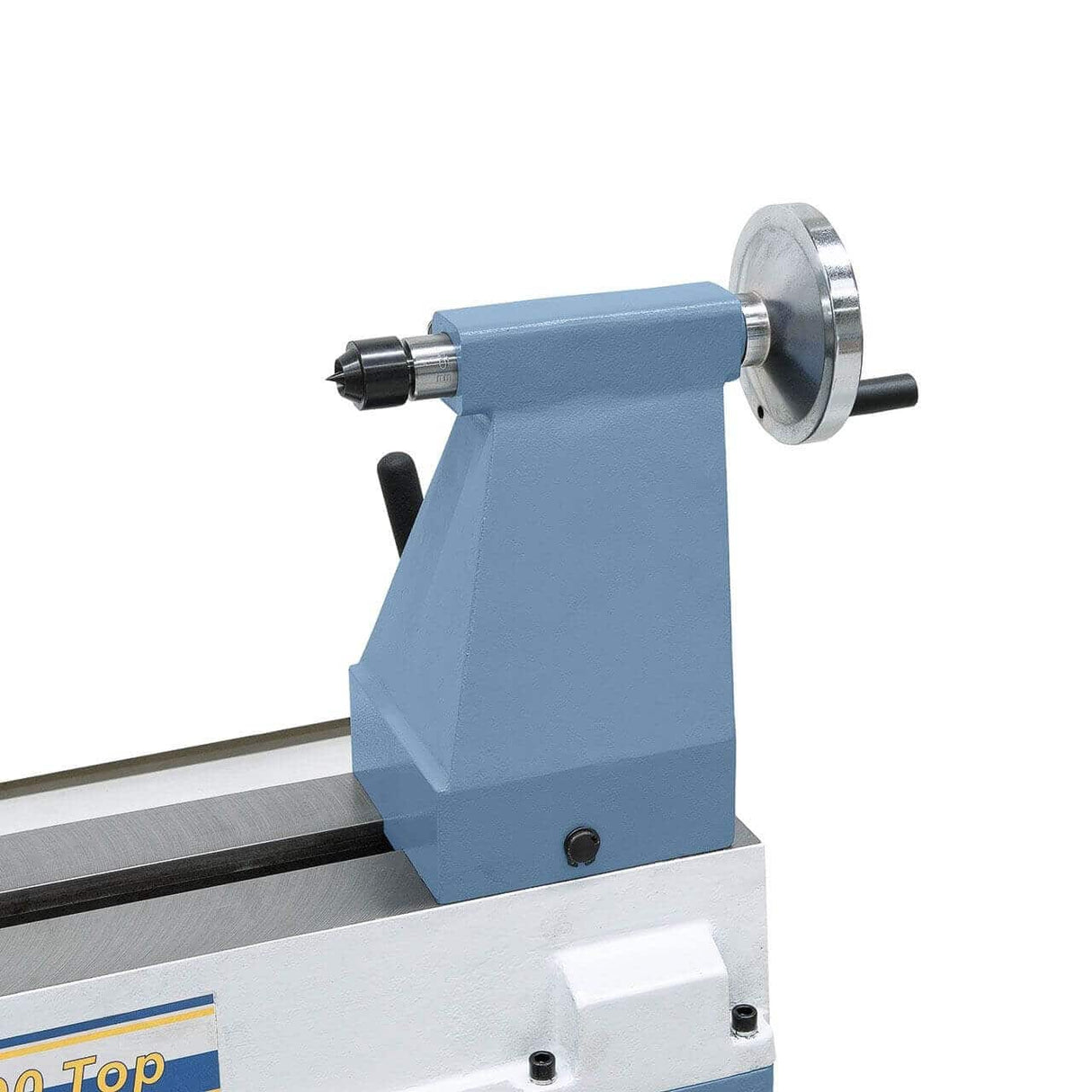

| Course du fourreau de contre-pointe |
110 mm |
Moteur et alimentation
| Spécification |
Valeur |
| Puissance moteur S1 100% |
1,5 kW |
| Puissance moteur S6 40% |
2,2 kW |
| Tension |
230V monophasé / 50 Hz |
Caractéristiques additionnelles
| Spécification |
Valeur |
| Affichage LED |
Affichage numérique de la vitesse |
| Tournage droite/gauche |
Inclus |
Dimensions et poids
| Spécification |
Valeur |
| Dimensions de la machine (L × P × H) |
2100 × 550 × 1300 mm |
| Poids |
212 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Tour à bois Bernardo HCL 1200 Top

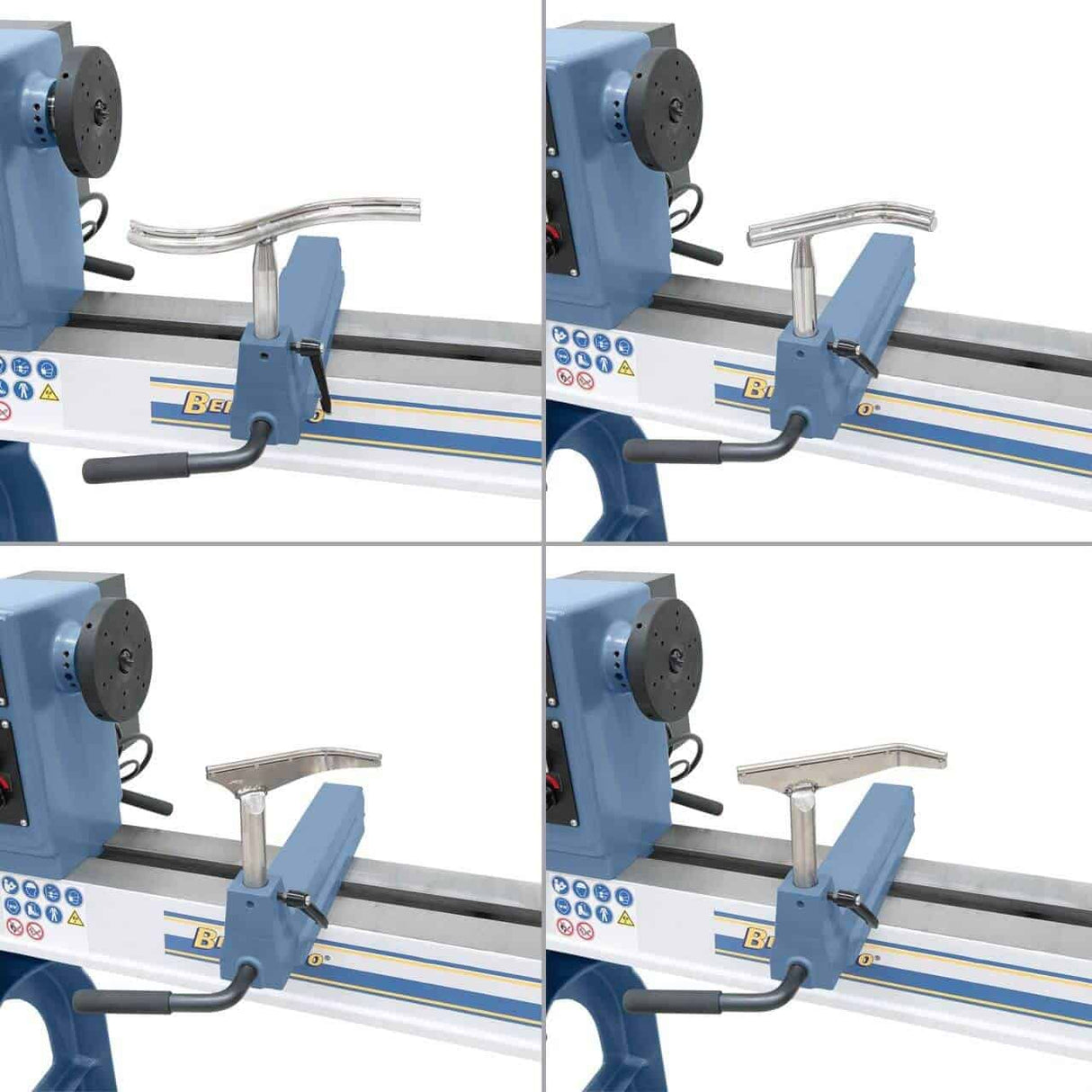

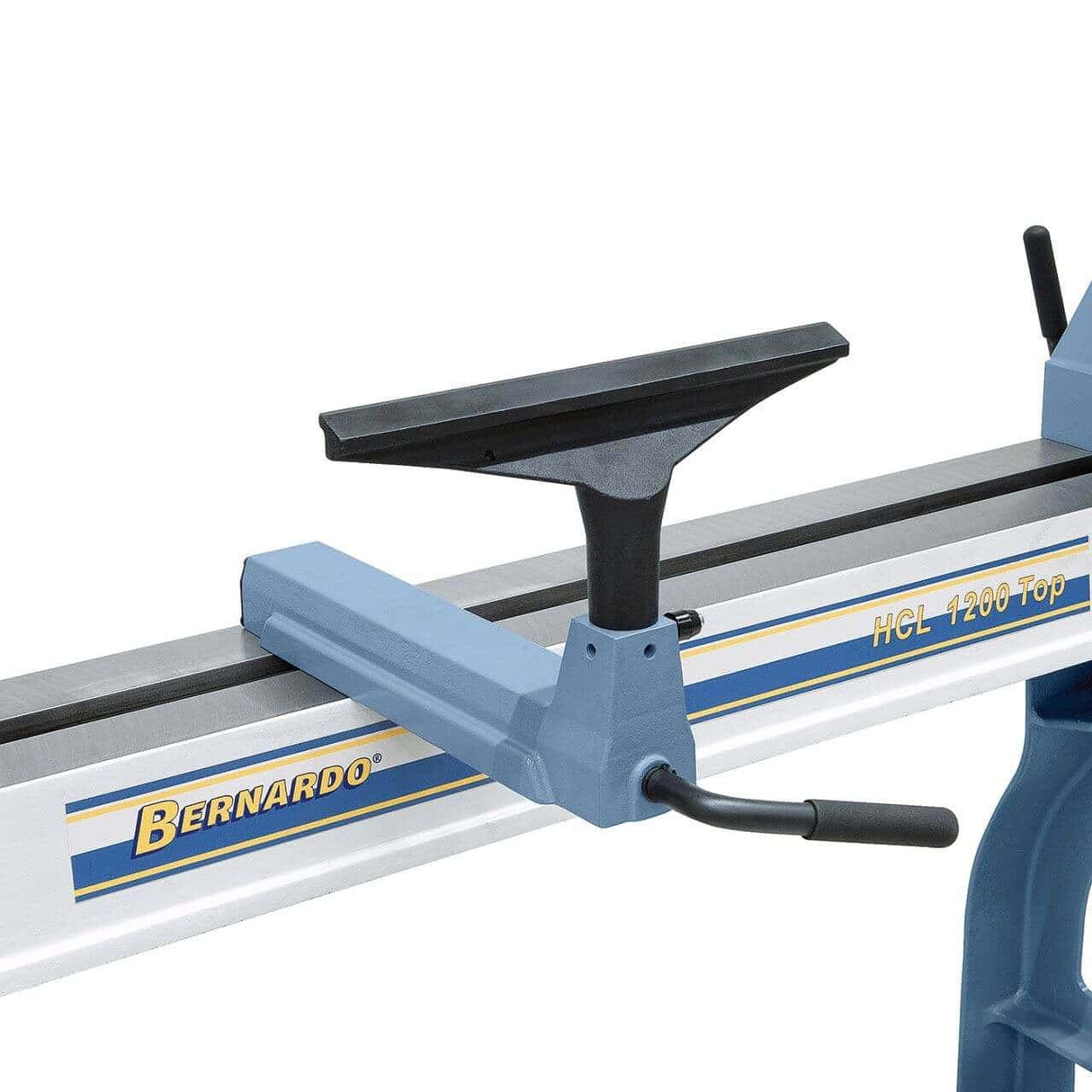

- Porte-outils de 360 mm

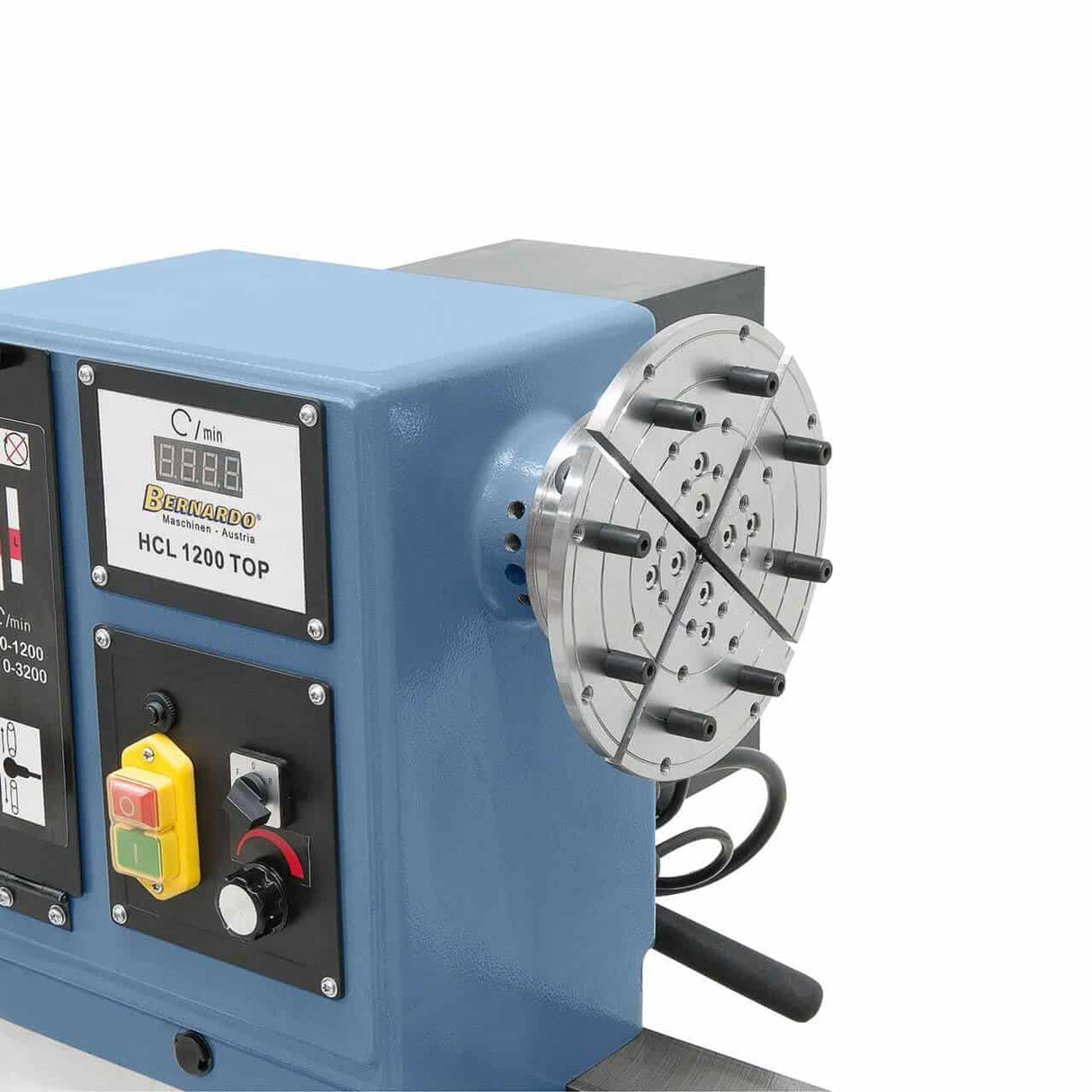

- Plateau de 150 mm
- Pointe d'entraînement
- Contre-pointe tournante
- Indicateur LED de vitesse
- Inverseur de fréquence Delta
- Jeu d'outils
- Manuel d'utilisation en italien
Foire aux questions
Quelle est la différence entre le HCL 1200 Top et les modèles inférieurs/supérieurs de la gamme ?
La gamme de tours à bois Bernardo est organisée en 4 catégories : DM (mini entrée de gamme, 20-38 kg), DB (semi-pro 36 kg avec lumière et 24 arrêts), VDM (intermédiaire 50 kg, 3 gammes de vitesses), HCL (professionnel 125-212 kg avec inverseur ou moteur DC et structure en fonte lourde). Le HCL 1200 Top se positionne dans la catégorie HCL LARGE : haut de gamme HCL avec un diamètre de tournage majoré de Ø 560 mm sur le banc.
Caractéristiques distinctives du HCL 1200 Top : Diamètre de tournage ACCRU de Ø 560 mm sur le banc (contre Ø 450 mm pour le HCL 1200 standard). Tournage à droite et à gauche inclus. Inverseur Delta intégré pour un couple maximal à basse vitesse. Poids de 212 kg pour une stabilité supérieure. Pour choisir le modèle adapté, évaluer : le poids de la pièce à travailler, la fréquence d'utilisation, les exigences de précision, la présence d'accessoires dédiés (lumière, arrêts). Pour la plupart des ateliers artisanaux, un modèle de la gamme moyenne (VDM 500 ou HCL 600 P) équilibre capacité et prix.
Quelle vitesse de broche choisir pour chaque type de bois ?
Directives générales pour la vitesse de broche en fonction du bois et du diamètre de la pièce : bois tendres (pin, sapin) et petites pièces, vitesses élevées (1500-3000 tr/min) ; bois durs (hêtre, chêne, cerisier) et pièces moyennes, vitesses moyennes (700-1500 tr/min) ; très grandes pièces (Ø plus de 200 mm) ou bois exotiques, basses vitesses (300-700 tr/min) pour un meilleur contrôle de la rotation. Le HCL 1200 Top couvre avec sa gamme 0-3200 tr/min (continue, 2 gammes avec inverseur Delta).
Important : la sécurité lors de l'utilisation du tour à bois exige des vitesses plus faibles pour les pièces grandes ou déséquilibrées. Une pièce brute non équilibrée à grande vitesse provoque des vibrations et un risque de projection de la pièce. Procédure standard : commencer à basse vitesse pour équilibrer la pièce (dégrossissage), puis augmenter progressivement la vitesse à mesure que la pièce devient plus cylindrique. Pour les bois exotiques ou les pièces d'origine incertaine (branches, souches), commencer toujours à vitesse minimale.
La machine est-elle déjà complète ou faut-il des accessoires supplémentaires ?
L'équipement standard comprend : la machine complète, des porte-outils (un ou plusieurs de tailles standard), un plateau, une pointe d'entraînement, une contre-pointe tournante, un inverseur Delta intégré, un affichage LED, un jeu d'outils de tournage.

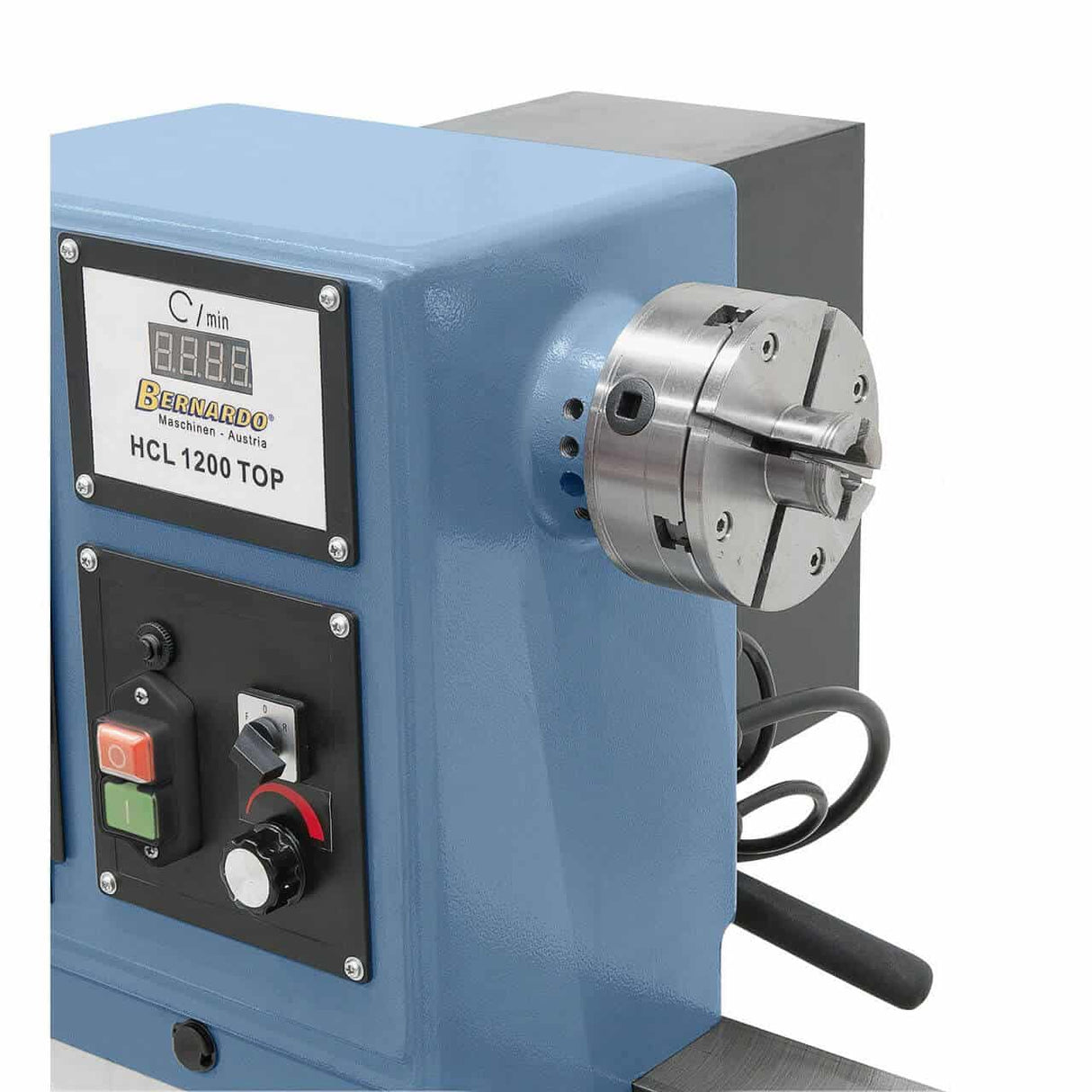

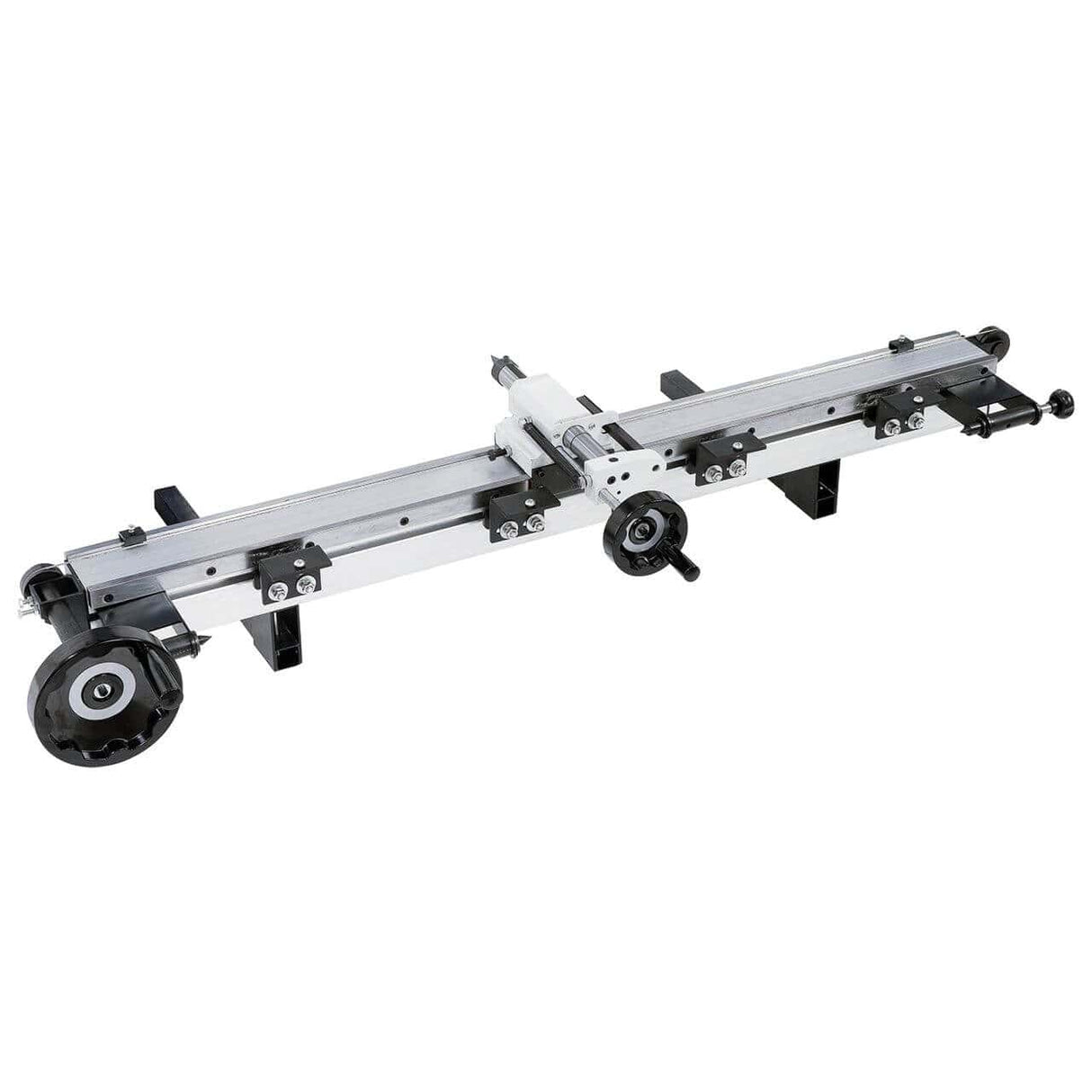

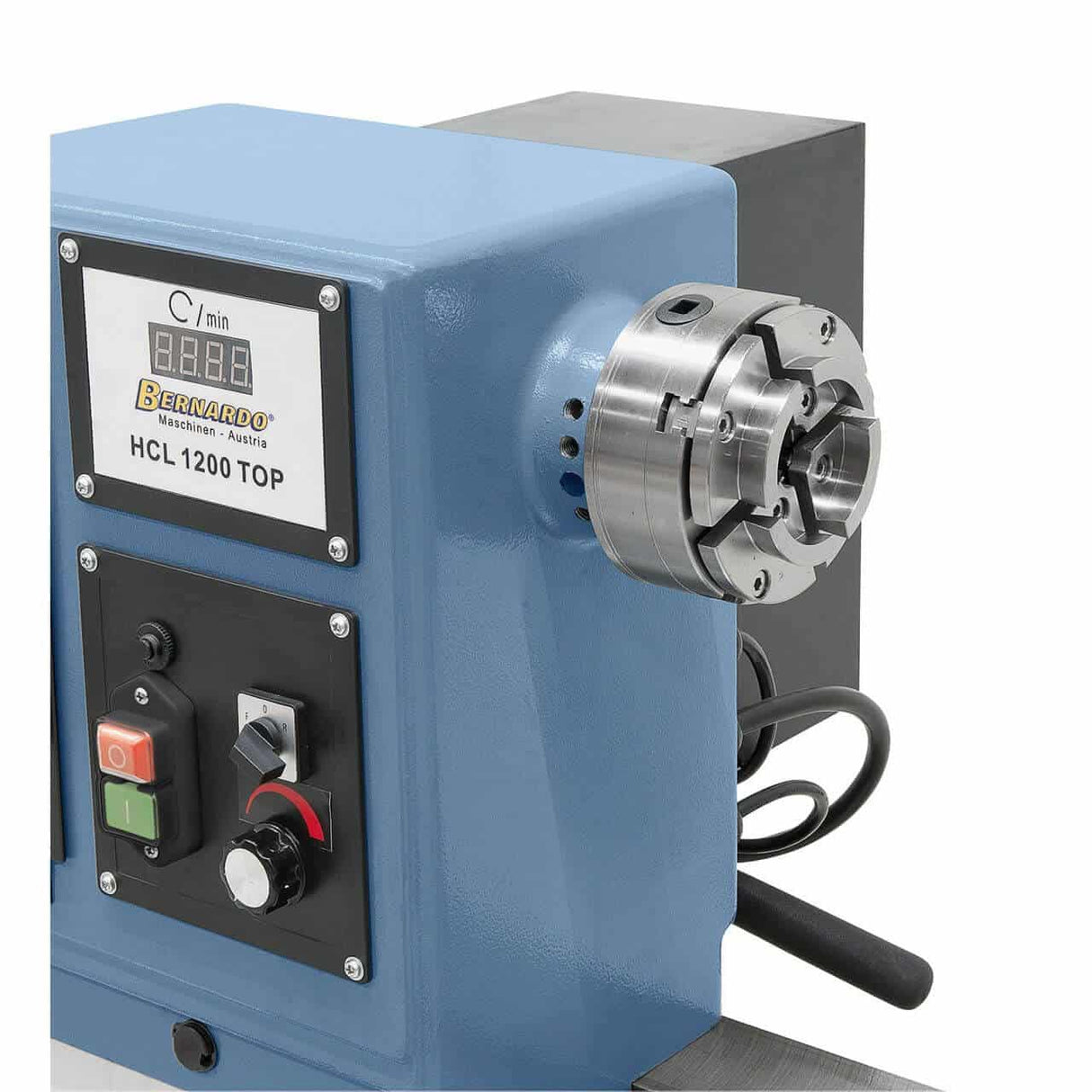

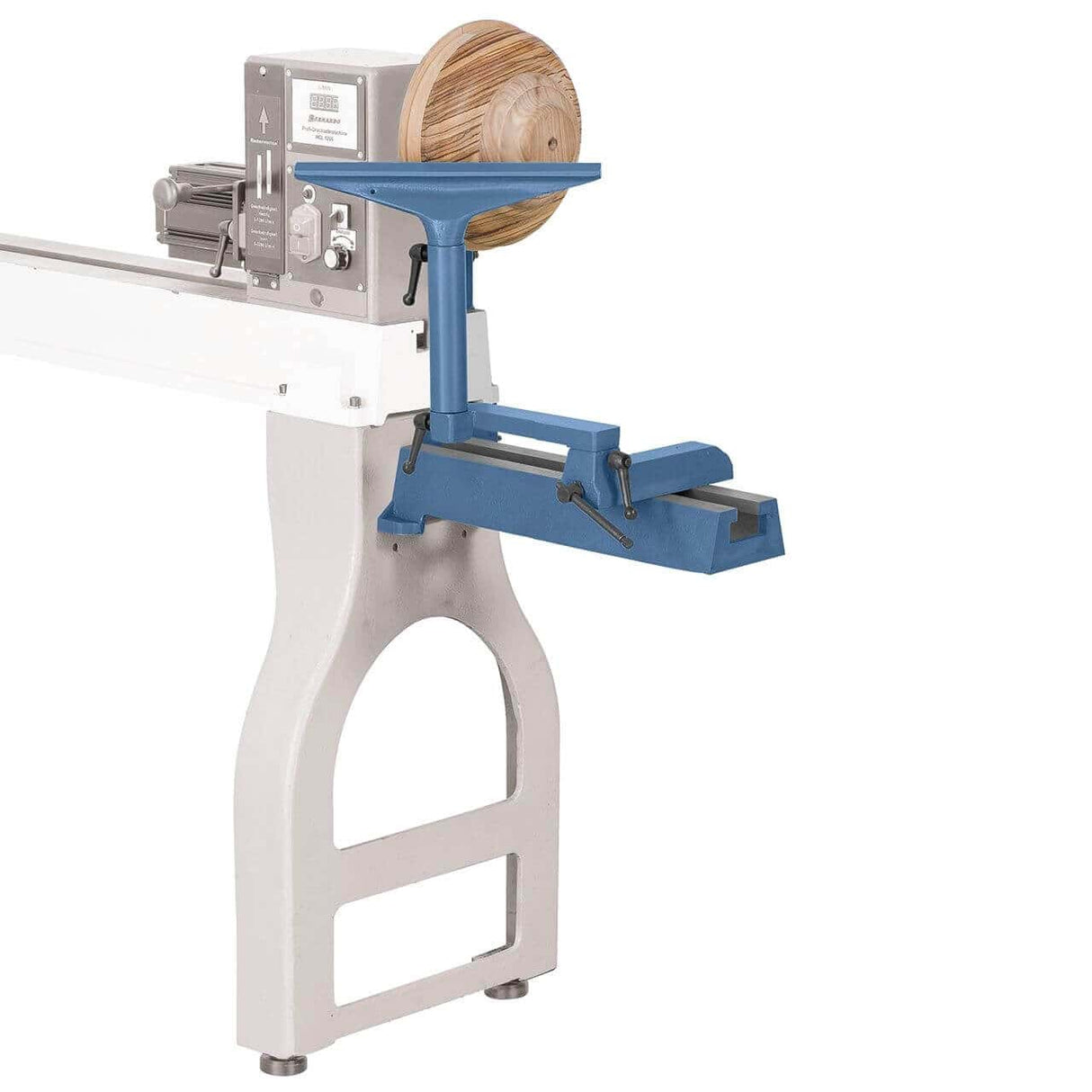

Accessoires optionnels généralement achetés séparément : rallonges de banc pour les pièces plus longues (compatibles avec les modèles le permettant), porte-outils de différentes longueurs, plateaux de plus grands diamètres, mandrins auto-centrants pour le bois (compatibles avec le filetage M33), jeux d'outils de tournage supplémentaires (dégrossissage, finition, gorges, profils spécifiques), accessoires de tournage extérieur (pour les pièces qui ne passent pas entre les pointes). Pour la plupart des usinages standard, l'équipement de base est suffisant.
Que signifie le filetage de broche M33 × 3,5 mm et pourquoi est-il important ?
M33 × 3,5 mm est le filetage standard de la broche de la gamme de tours à bois Bernardo. Dimensions : diamètre 33 mm avec un pas de 3,5 mm. C'est la norme du marché européen pour les tours de loisirs et semi-professionnels, compatible avec la plupart des accessoires de tournage sur bois disponibles sur le marché.
Avantage pratique : le filetage M33 permet d'acheter des mandrins auto-centrants, des plateaux, des accessoires de tournage extérieur et d'autres accessoires auprès de différents fournisseurs (Bernardo, Holzmann, Record Power, Axminster) sans problèmes de compatibilité. Pour les tours d'autres marques avec des filetages non standard (par exemple, 1"×8 TPI américain, M30×3,5 de certains tours industriels), les accessoires sont limités à ceux du fabricant d'origine. Tous les tours à bois Bernardo de la gamme DM/DB/VDM/HCL ont le même filetage M33 × 3,5 mm : les accessoires sont interchangeables entre les différents modèles.

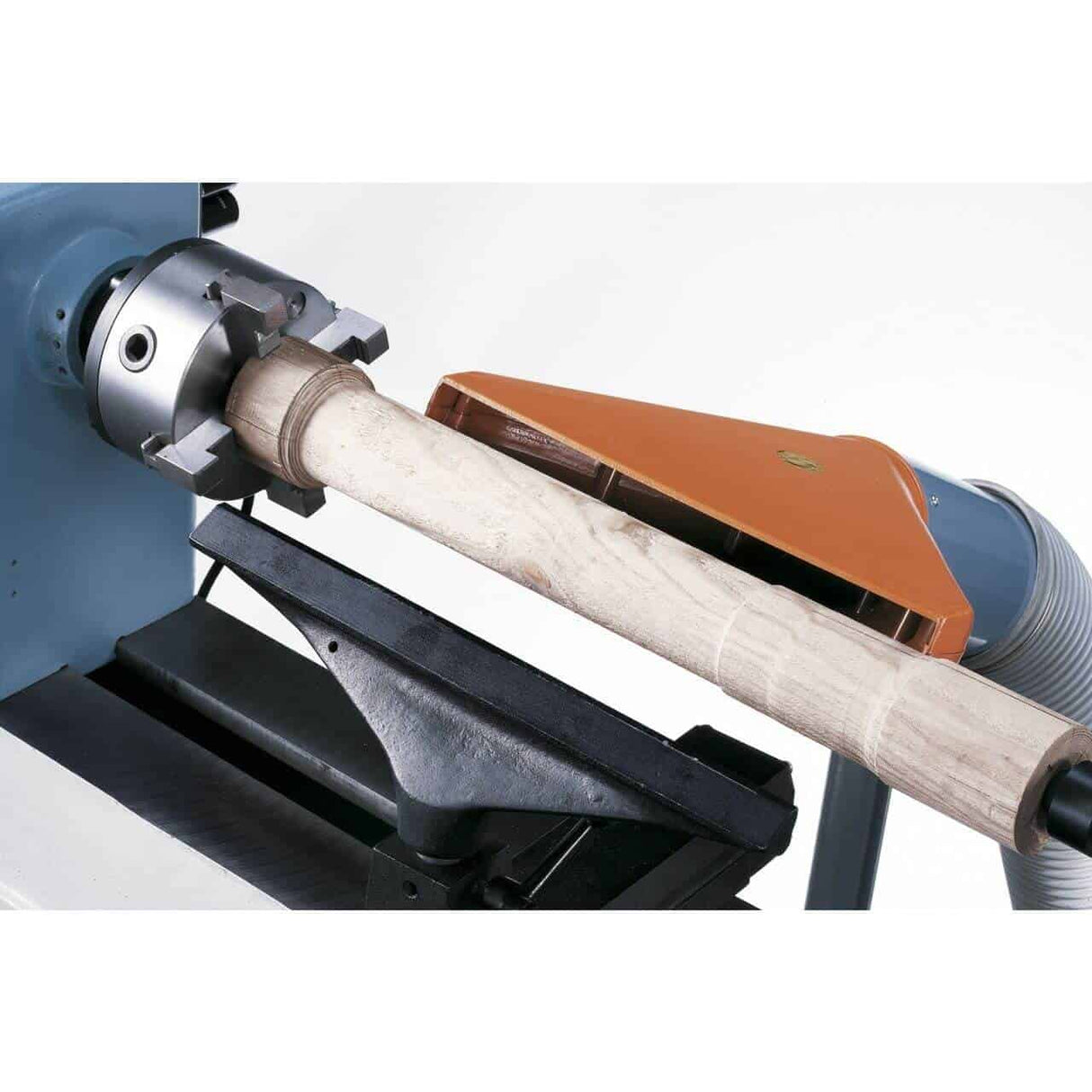

Faut-il un système d'aspiration dédié pour le tour ?
Oui, c'est recommandé, en particulier pour une utilisation continue. Le tournage du bois produit des copeaux et des poussières de diamètre variable (des gros copeaux aux fines poussières de bois). Les gros copeaux tombent sous la machine, les fines poussières se dispersent dans l'air de l'atelier.
Pour une utilisation occasionnelle (quelques heures par semaine), le nettoyage manuel peut suffire. Pour une utilisation continue, un aspirateur à sac filtrant (par exemple, la gamme Bernardo DC) connecté à la bouche d'aspiration intégrée sur de nombreux tours (ou positionné près de la zone de tournage pour une capture ambiante) est correctement dimensionné. Important : les fines poussières de bois dur (hêtre, chêne, acajou) sont cancérigènes par inhalation prolongée ; une aspiration efficace est recommandée pour la santé de l'opérateur. Pour les bois exotiques (palissandre, ébène), la prudence est encore plus grande : utiliser également des masques FFP3 en plus de l'aspiration.
