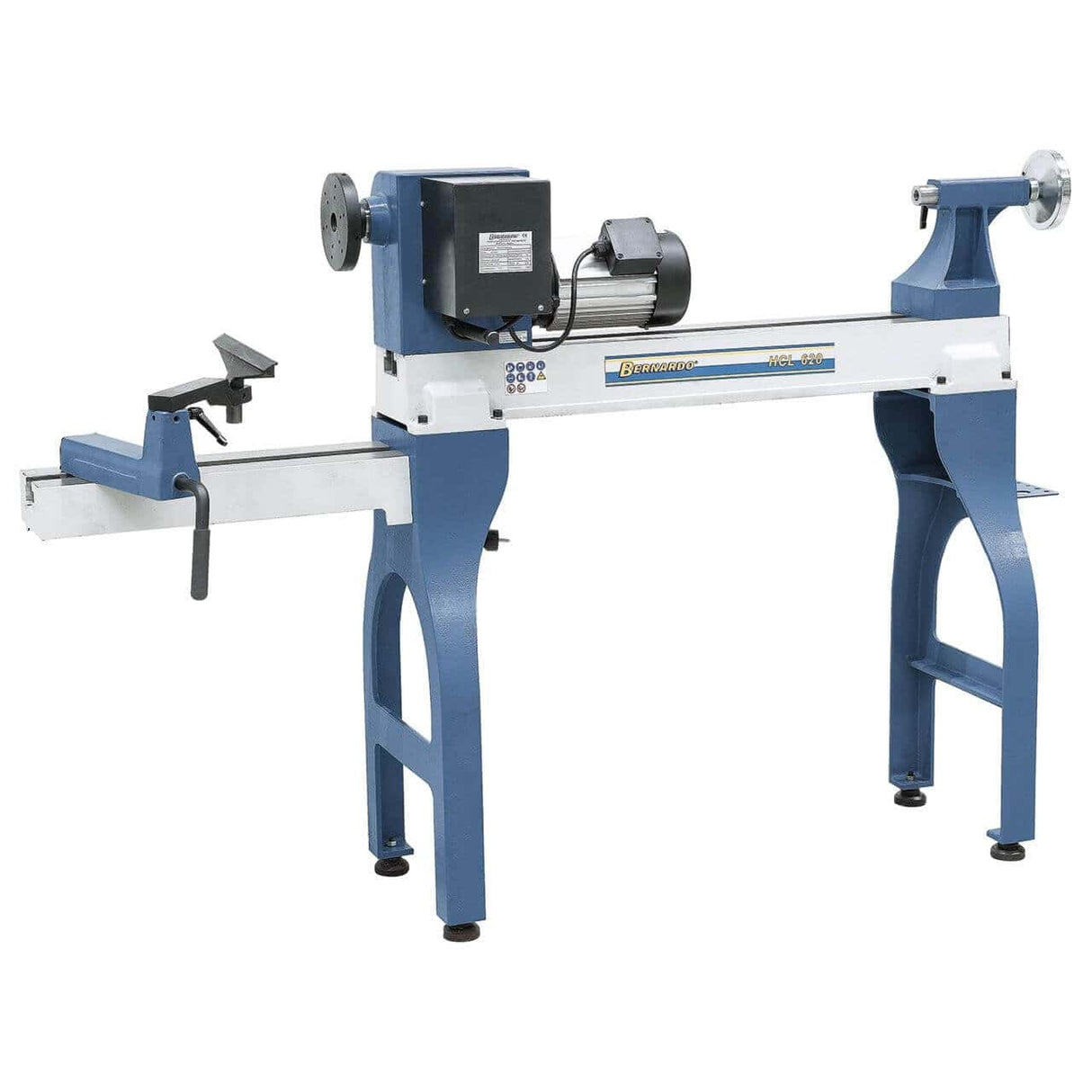

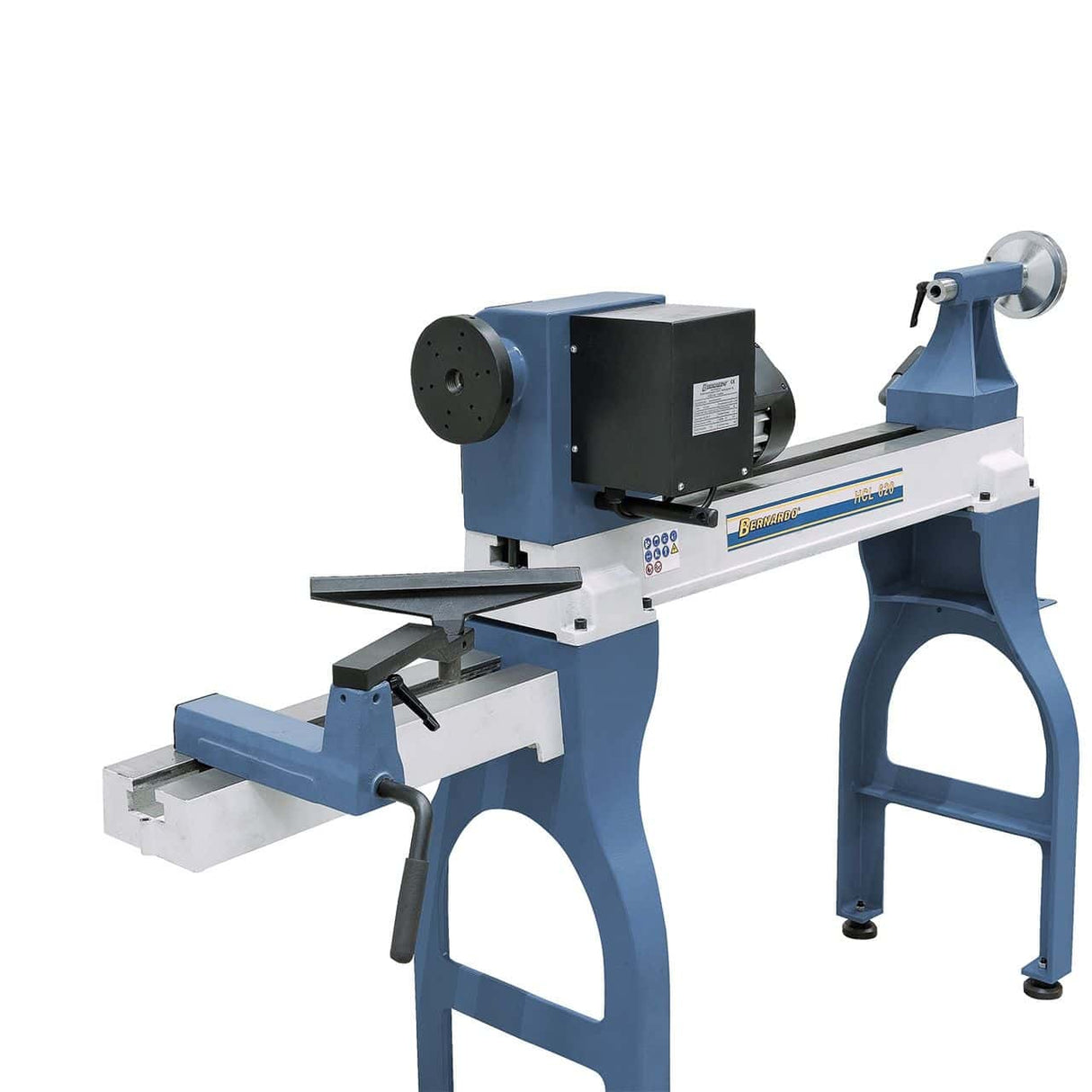

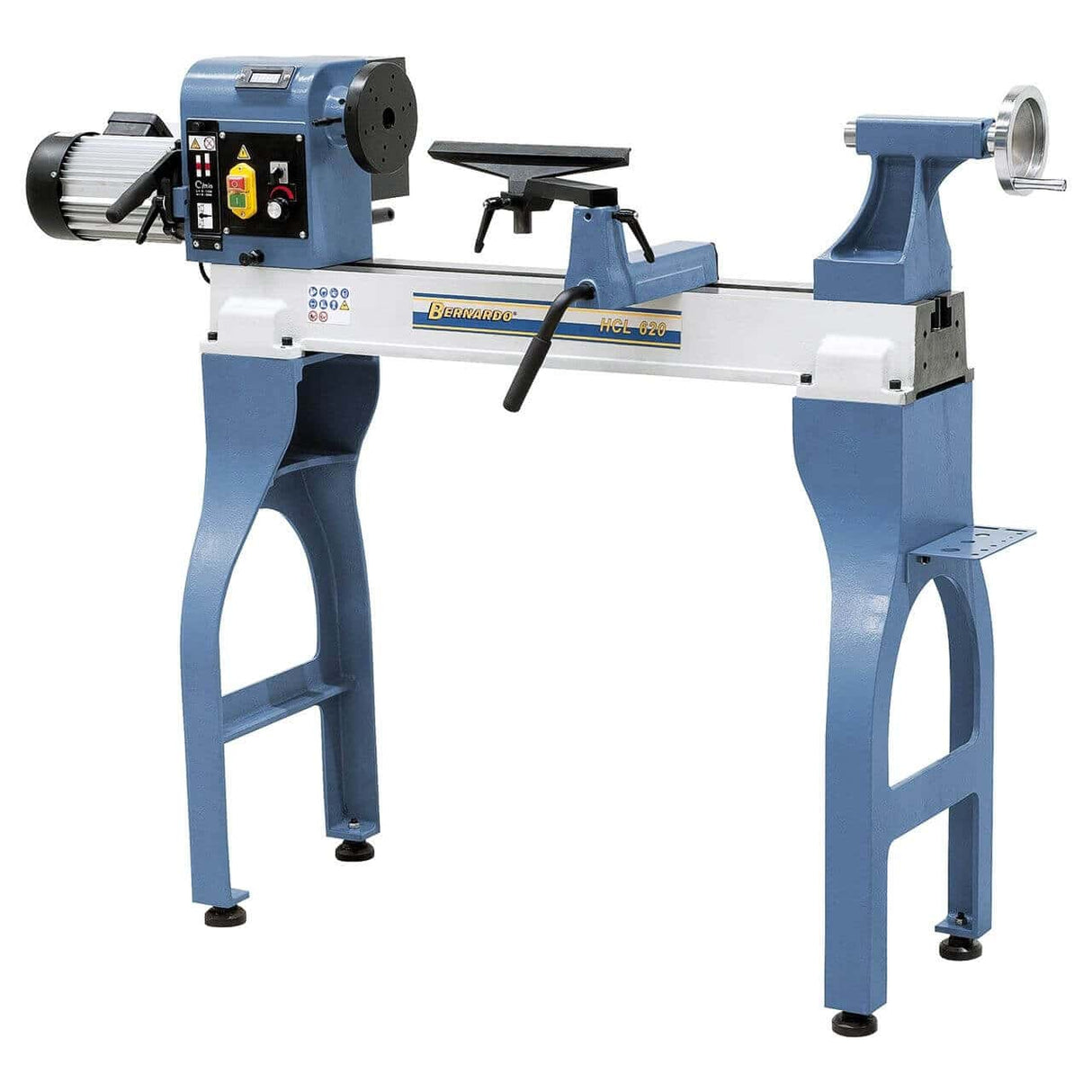

Le tour à bois Bernardo HCL 620 est dimensionné pour les artisans expérimentés, les semi-professionnels et les ateliers artisanaux professionnels avec une utilisation continue. Structure en fonte lourde et moteur de puissance supérieure. Distance entre pointes 620 mm (extensible jusqu'à 1200 mm avec rallonge optionnelle), diamètre tournable sur le banc Ø 400 mm, sur le support Ø 310 mm. Vitesse de broche 0-3 000 tr/min (continue, 2 gammes avec inverseur Delta). Filetage de broche M33 × 3,5 mm, cône de contre-pointe MK 2, course de manchon de contre-pointe 105 mm. Moteur 1,1 kW (S1) - 1,5 kW (S6) en 230V monophasé, poids 150 kg, dimensions de la machine 1 480 × 520 × 1 200 mm. Inverseur de fréquence Delta intégré pour un couple maximal à basse vitesse. Affichage LED pour l'affichage numérique de la vitesse. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-

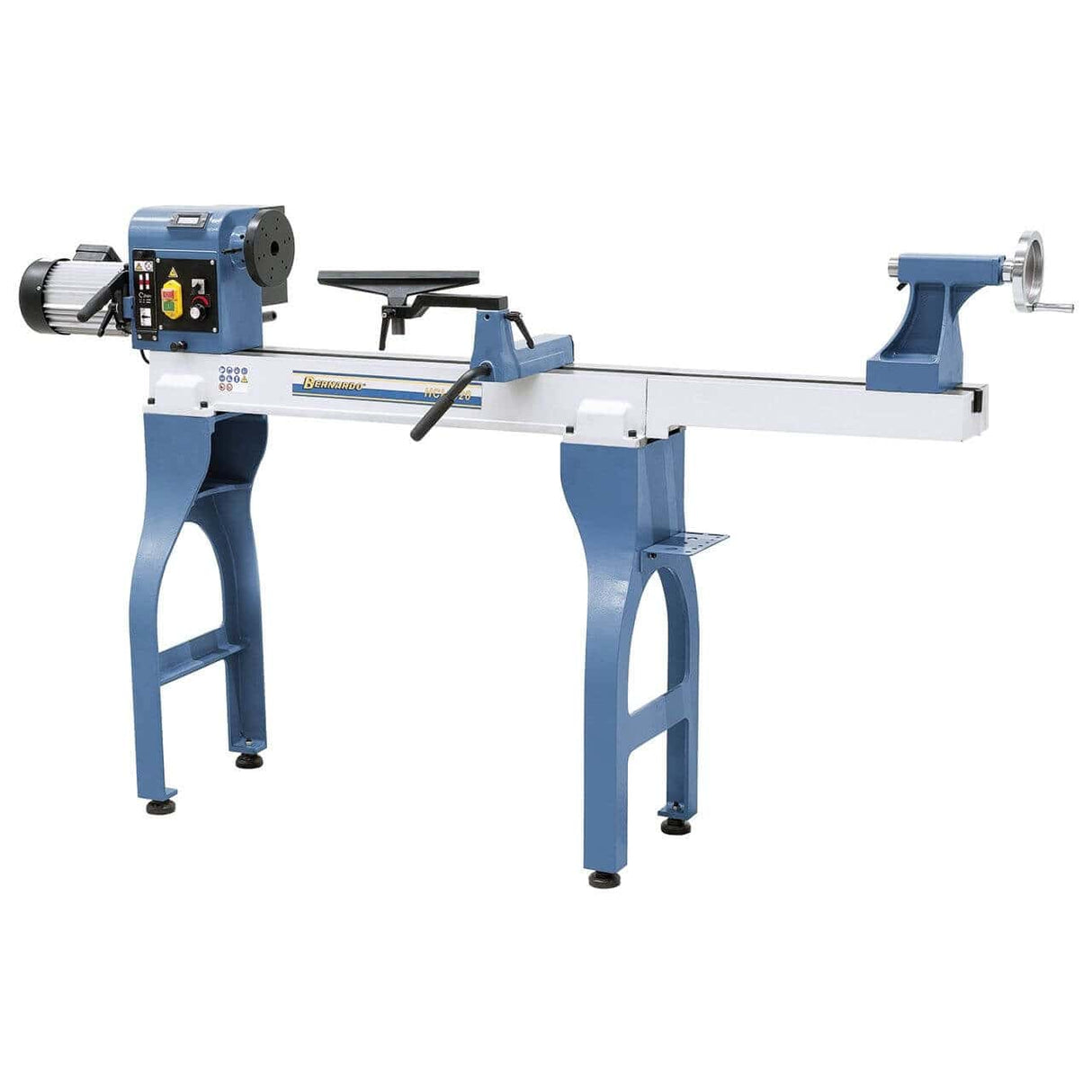

Distance entre pointes : 620 mm (jusqu'à 1200 mm avec rallonge)
-
Diamètre tournable sur le banc : Ø 400 mm
-
Diamètre tournable sur le support : Ø 310 mm
-
Vitesse de broche : 0-3 000 tr/min (continue, 2 gammes avec inverseur Delta)
-
Filetage de broche : M33 × 3,5 mm
-

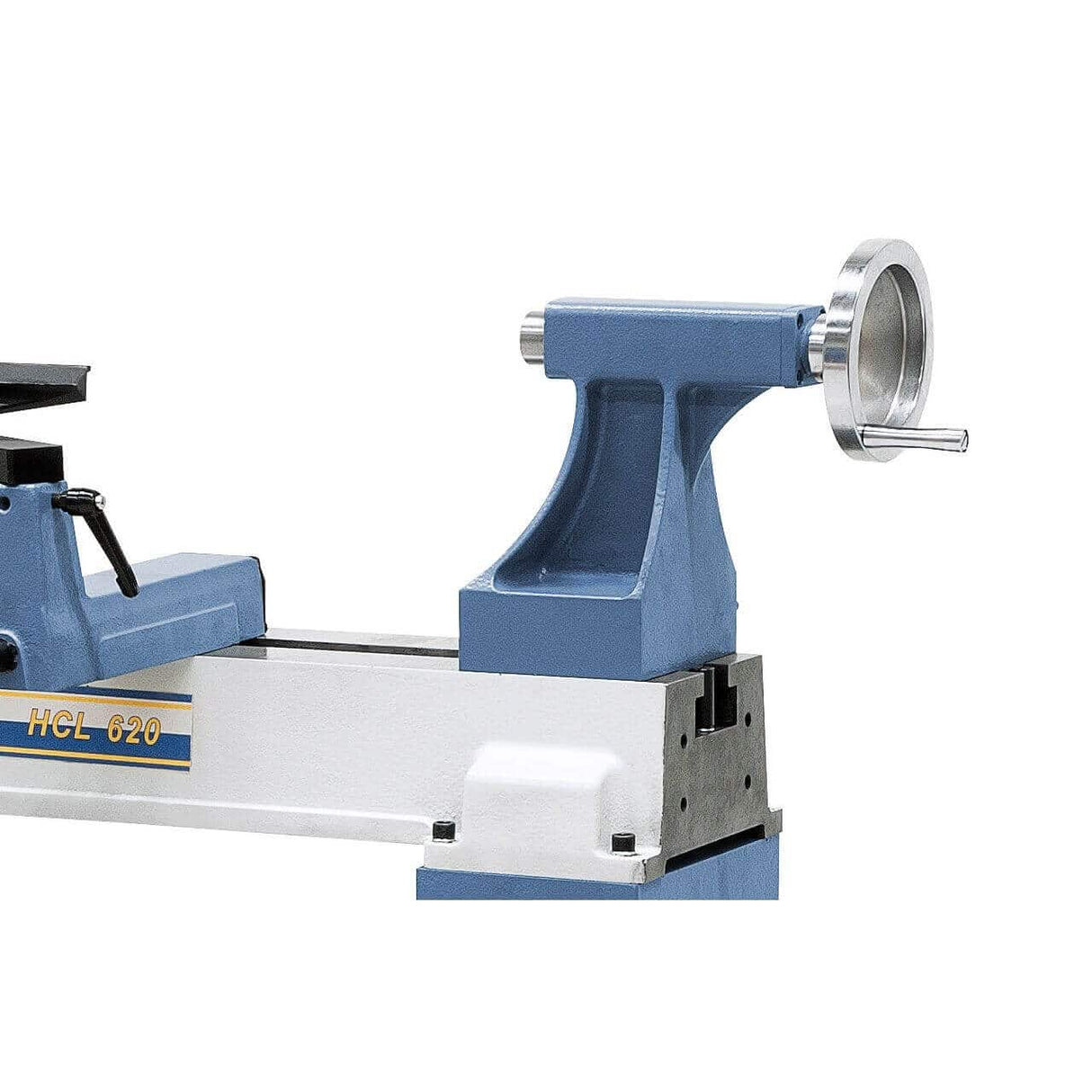

Cône de contre-pointe : MK 2
-
Course de manchon de contre-pointe : 105 mm
-
Moteur : 1,1 kW (S1) / 1,5 kW (S6) - 230V monophasé
-
Inverseur : Delta à fréquence, réglage continu
-

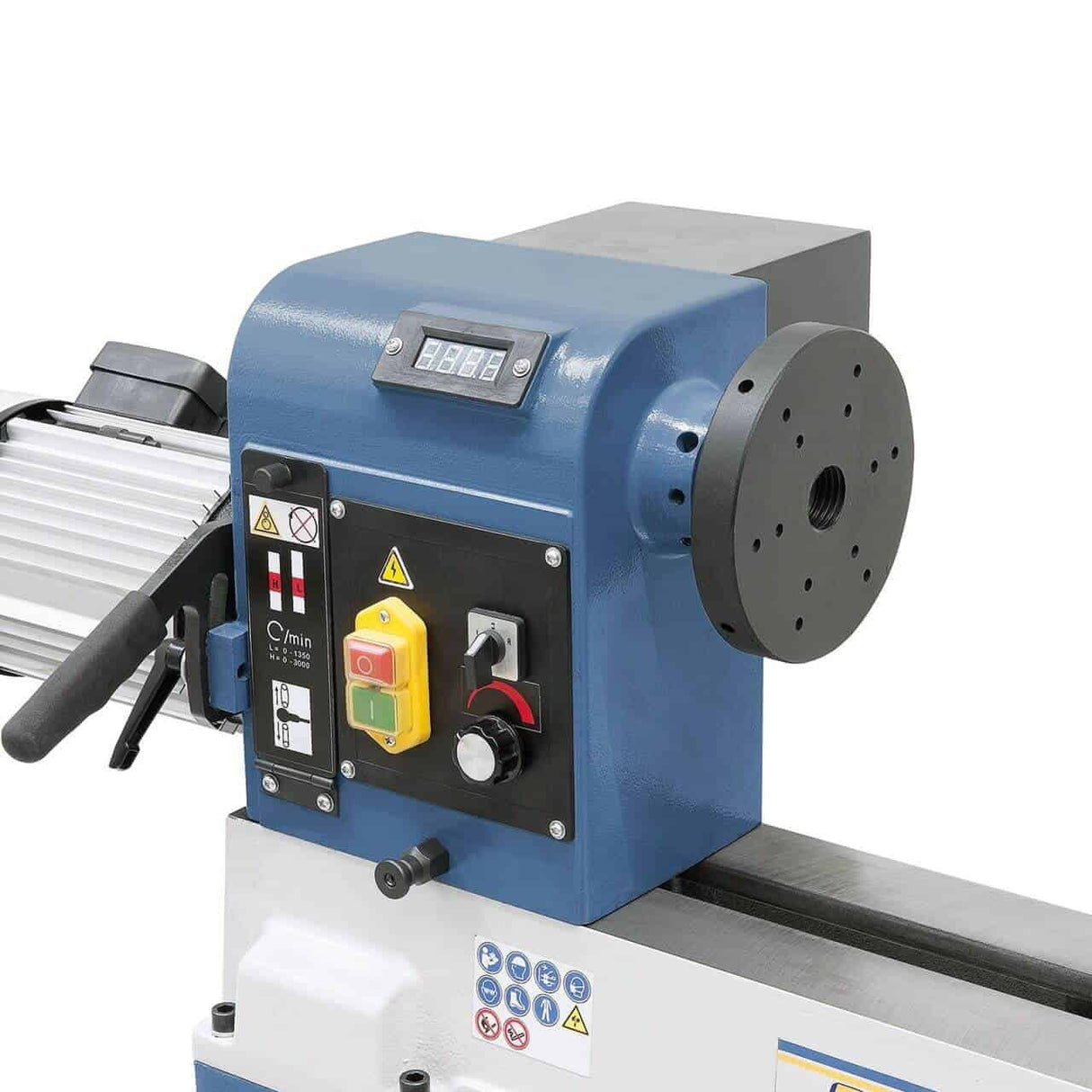

Affichage LED : Affichage numérique de la vitesse
-
Poids : 150 kg
Qui utilise le HCL 620 et pourquoi
Le Bernardo HCL 620 est un tour à bois de la catégorie HCL (High Cast iron Lathe), gamme professionnelle avec une structure en fonte lourde pour une stabilité supérieure. Le HCL 620 : poids 150 kg, distance entre pointes 620 mm (extensible jusqu'à 1 200 mm), diamètre tournable Ø 400 mm sur le banc et Ø 310 mm sur le support. Caractéristique distinctive : inverseur de fréquence Delta intégré pour un réglage électronique continu de la vitesse sur 2 gammes (0-1 350 / 0-3 000 tr/min) avec un couple maximal à basse vitesse (caractéristique déterminante pour le tournage de grandes pièces et de bois durs). Tournage à droite et à gauche inclus. Convient aux artisans professionnels avec une utilisation quotidienne intensive et la production de pièces de taille moyenne à grande. Filetage de broche M33 × 3,5 mm, cône de contre-pointe MK 2 standard. Trou traversant dans la contre-pointe pour les pièces longues, levier de blocage rapide. Dans les ateliers des clients de Krollit, la gamme HCL compact est choisie par les artisans professionnels avec une production régulière, les écoles techniques professionnelles avec des ateliers dédiés au tournage, les semi-professionnels avec la production d'articles décoratifs de haute qualité.
Sa place dans la gamme Bernardo
La gamme de tours à bois Bernardo est organisée en 4 catégories progressives en fonction du poids et des caractéristiques : DM (Drechselbank Mini, 20-38 kg) entrée de gamme pour les loisirs ; DB (semi-pro 36 kg) compact avec accessoires standard professionnels ; VDM (semi-pro 50 kg) intermédiaire avec 3 gammes de vitesses ; HCL (High Cast iron Lathe, 125-212 kg) professionnel lourd avec structure en fonte et inverseur de fréquence Delta intégré.
Le HCL 620 est le modèle compact avec inverseur Delta : 150 kg avec réglage électronique continu et un couple plus élevé à basse vitesse. Différence avec le HCL 600 P : le 600 P a un moteur DC, le 620 a un inverseur de fréquence Delta intégré. Pour les pièces très longues (plus de 1 200 mm), le HCL 1200/1200 Top est correctement dimensionné.
Logistique et support Krollit
Expédition Bernardo en 5-9 jours ouvrables (7 jours pour le Sud). Avec un poids de 150 kg, il nécessite un transpalette ou deux-trois personnes avec soin pour le déchargement. La machine est fournie AVEC un banc intégré (caractéristique distinctive de la gamme HCL professionnelle). Supports d'outils supplémentaires, plaques frontales de différents diamètres, contre-pointes rotatives, rallonges de banc, accessoires de tournage extérieur originaux Bernardo disponibles en stock avec expédition en 3-5 jours ouvrables. Service client en italien disponible.
Pour qui est le HCL 620
| Profil |
Compatibilité |
Motif |
| Artisan professionnel avec production quotidienne |
Recommandé |
Tour professionnel de 150 kg avec structure en fonte lourde pour une utilisation continue. Inverseur Delta avec couple maximal à basse vitesse. |
| École technique professionnelle |
Recommandé |
Machine professionnelle avec des caractéristiques complètes adaptée à l'enseignement avancé. Robustesse pour une utilisation intensive par plusieurs élèves dans des laboratoires dédiés. |
| Menuisier spécialisé dans les pièces tournées décoratives |
Recommandé |
Distance entre pointes 620 mm (extensible jusqu'à 1200 mm) et diamètre Ø 400 mm sur le banc pour les pièces moyennes. Pour les pièces très longues (plus de 1 200 mm), le HCL 1200/1200 Top est correctement dimensionné. |
Non indiqué pour : utilisation occasionnelle et simple par des amateurs (surdimensionné ; la gamme DM 305 V/450/450 V est nettement plus économique) ; alimentation triphasée 400V (les tours à bois Bernardo sont uniquement en 230V monophasé) ; CNC programmée pour le tournage (les tours Bernardo sont manuels) ; environnements sans aspiration adéquate des copeaux (le travail du bois produit des copeaux et des poussières abondantes qui nécessitent une aspiration adéquate).
Capacité d'usinage
| Spécification |
Valeur |
| Distance entre pointes |
620 mm |
| Distance avec rallonge (optionnelle) |
1200 mm |
| Diamètre tournable sur le banc |
Ø 400 mm |
| Diamètre tournable sur le support |
Ø 310 mm |
Vitesse
| Spécification |
Valeur |
| Vitesse de broche |
0-3 000 tr/min (continue, 2 gammes avec inverseur Delta) |
| Gamme basse |
0-1 350 tr/min |
| Gamme haute |
0-3 000 tr/min |
| Inverseur |
Delta à fréquence, réglage continu |
Broche et contre-pointe
| Spécification |
Valeur |
| Filetage de broche |
M33 × 3,5 mm |
| Cône de contre-pointe |
MK 2 |
| Course de manchon de contre-pointe |
105 mm |
Moteur et alimentation
| Spécification |
Valeur |
| Puissance moteur S1 100% |
1,1 kW |
| Puissance moteur S6 40% |
1,5 kW |
| Tension |
230V monophasé / 50 Hz |
Fonctionnalités supplémentaires
| Spécification |
Valeur |
| Affichage LED |
Affichage numérique de la vitesse |
| Tournage droite/gauche |
Inclus |
Dimensions et poids
| Spécification |
Valeur |
| Dimensions de la machine (L × P × H) |
1 480 × 520 × 1 200 mm |
| Poids |
150 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Tour à bois Bernardo HCL 620

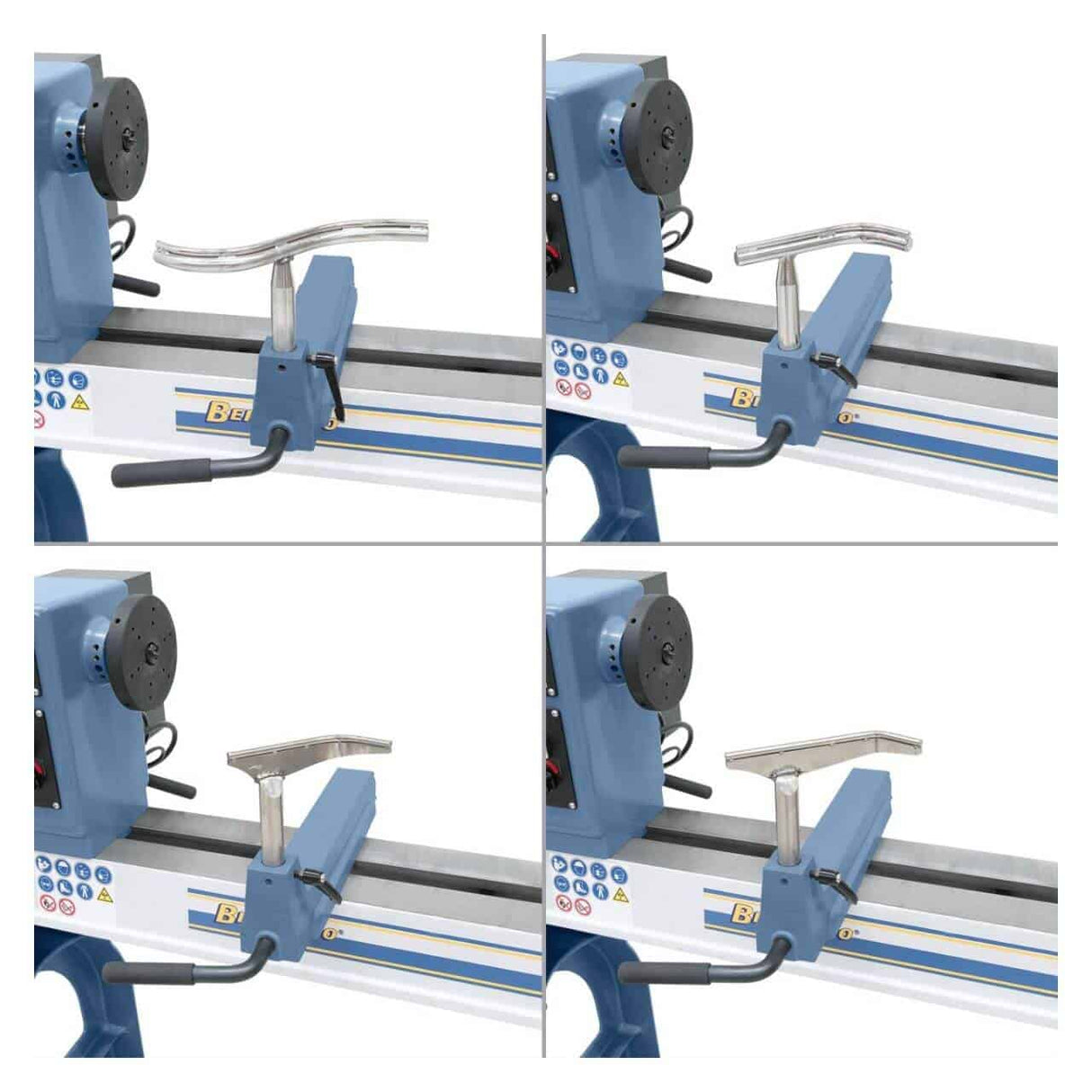

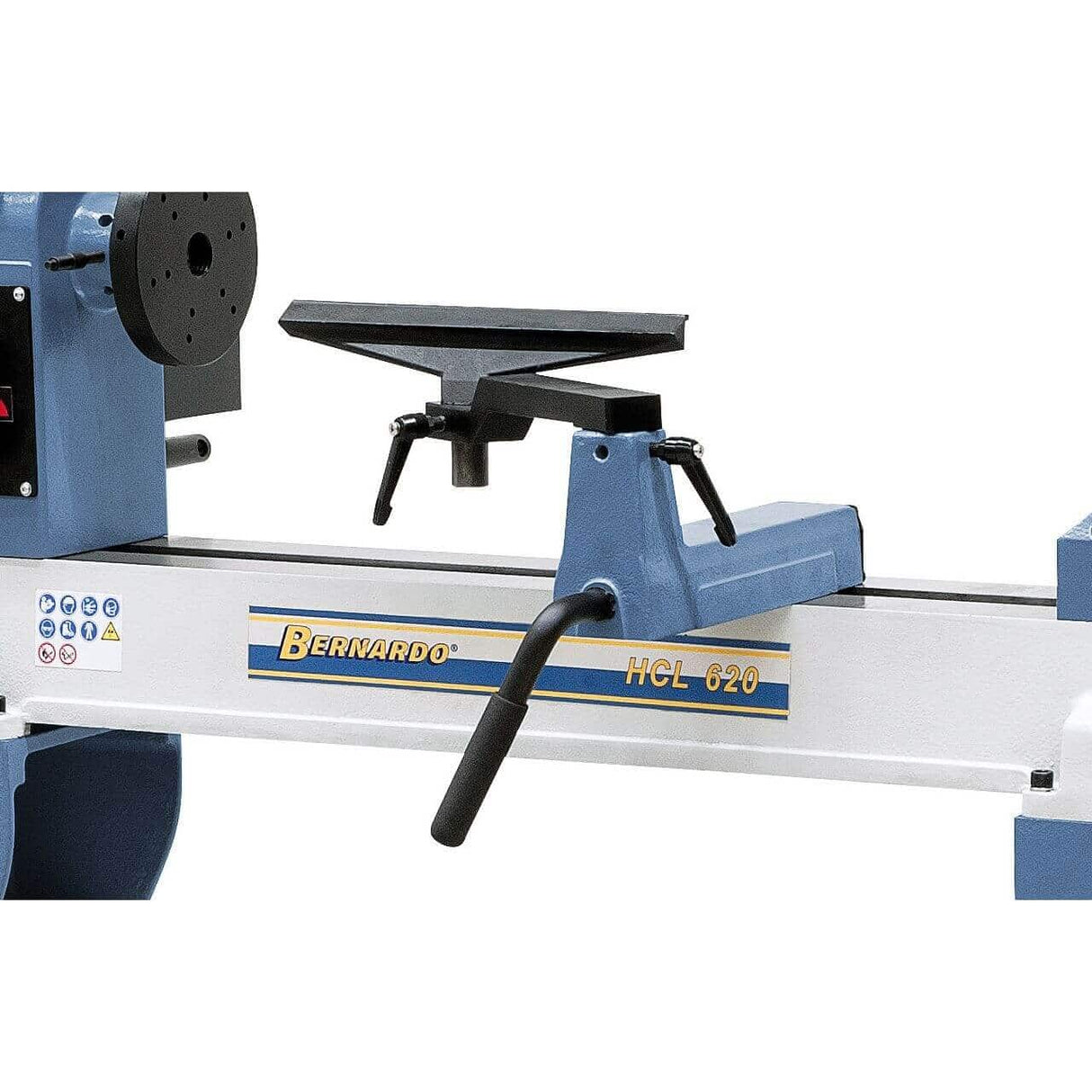

- Support d'outils de 300 mm

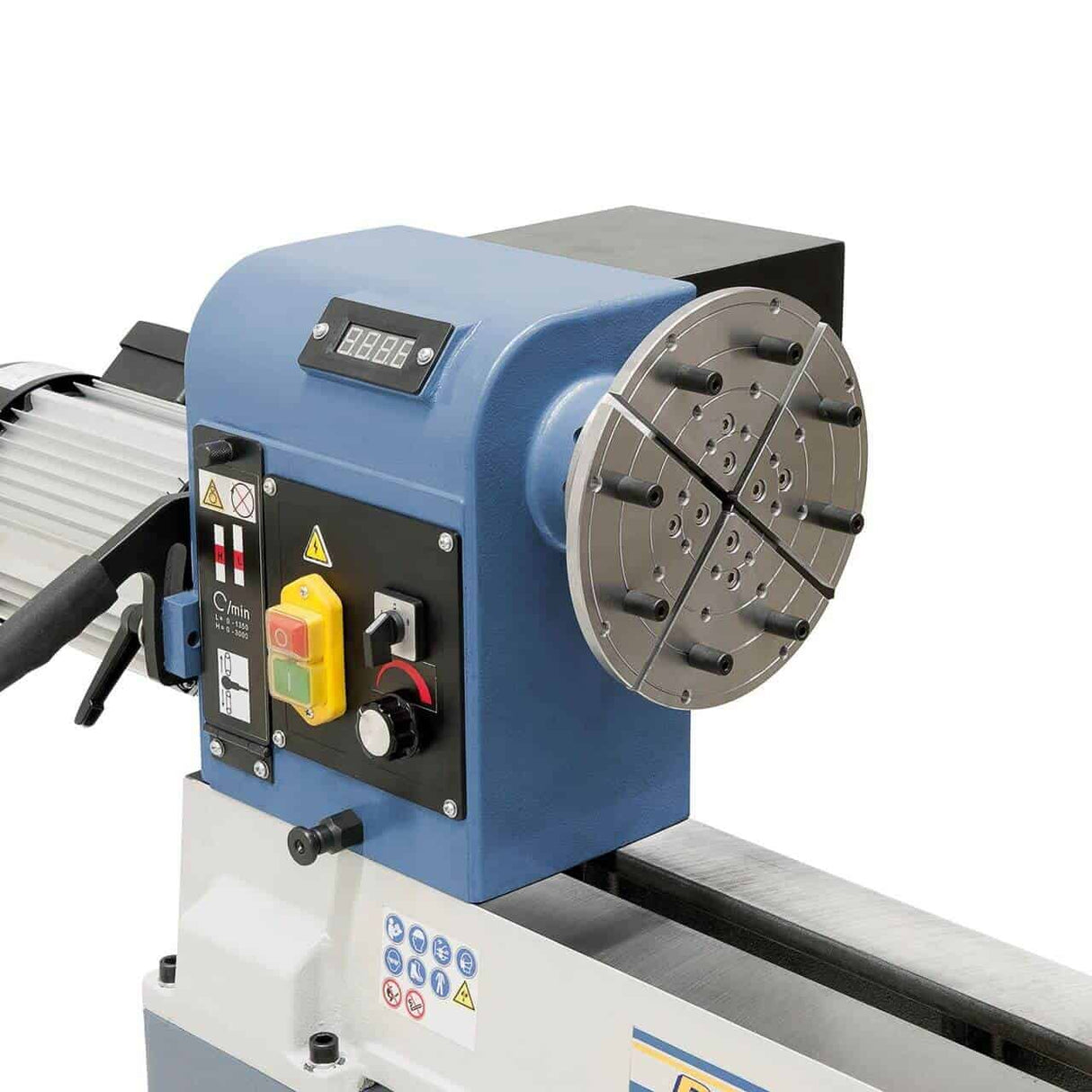

- Plaque frontale de 150 mm
- Pointe d'entraînement
- Contre-pointe rotative
- Indicateur LED de vitesse
- Inverseur de fréquence Delta
- Jeu d'outils
- Manuel d'utilisation en italien
Questions fréquentes
Quelle est la différence entre le HCL 620 et les modèles inférieurs/supérieurs de la gamme ?
La gamme de tours à bois Bernardo est organisée en 4 catégories : DM (mini entrée de gamme, 20-38 kg), DB (semi-pro 36 kg avec lumière et 24 arrêts), VDM (intermédiaire 50 kg, 3 gammes de vitesses), HCL (professionnel 125-212 kg avec inverseur ou moteur DC et structure en fonte lourde). Le HCL 620 se positionne dans la catégorie HCL COMPACT : modèle professionnel compact de la gamme HCL avec inverseur Delta et tournage à droite/gauche.
Caractéristiques distinctives du HCL 620 : Inverseur de fréquence Delta intégré pour un couple maximal à basse vitesse. Tournage à droite et à gauche inclus. Pour choisir le modèle adapté, évaluer : le poids de la pièce à usiner, la fréquence d'utilisation, les exigences de précision, la présence d'accessoires dédiés (lumière, arrêts). Pour la plupart des ateliers artisanaux, un modèle de la gamme moyenne (VDM 500 ou HCL 600 P) équilibre capacité et prix.
Quelle vitesse de broche choisir pour chaque type de bois ?
Directives générales pour la vitesse de broche en fonction du bois et du diamètre de la pièce : bois tendres (pin, sapin) et petites pièces, vitesses élevées (1 500-3 000 tr/min) ; bois durs (hêtre, chêne, cerisier) et pièces moyennes, vitesses moyennes (700-1 500 tr/min) ; très grandes pièces (Ø plus de 200 mm) ou bois exotiques, vitesses basses (300-700 tr/min) pour le contrôle de la rotation. Le HCL 620 couvre avec sa gamme 0-3 000 tr/min (continue, 2 gammes avec inverseur Delta).
Important : la sécurité lors de l'utilisation du tour à bois exige des vitesses inférieures pour les pièces grandes ou déséquilibrées. Une pièce brute non équilibrée à grande vitesse provoque des vibrations et un risque de projection de la pièce. Procédure standard : commencer à basse vitesse pour équilibrer la pièce (dégrossissage), puis augmenter progressivement la vitesse à mesure que la pièce devient plus cylindrique. Pour les bois exotiques ou les pièces d'origine incertaine (branches, souches), toujours commencer avec une vitesse minimale.
La machine est-elle déjà complète ou faut-il des accessoires supplémentaires ?
L'équipement standard comprend : machine complète, support d'outils (un ou plusieurs de taille standard), plaque frontale, pointe d'entraînement, contre-pointe rotative, inverseur Delta intégré, afficheur LED, jeu d'outils de tournage.

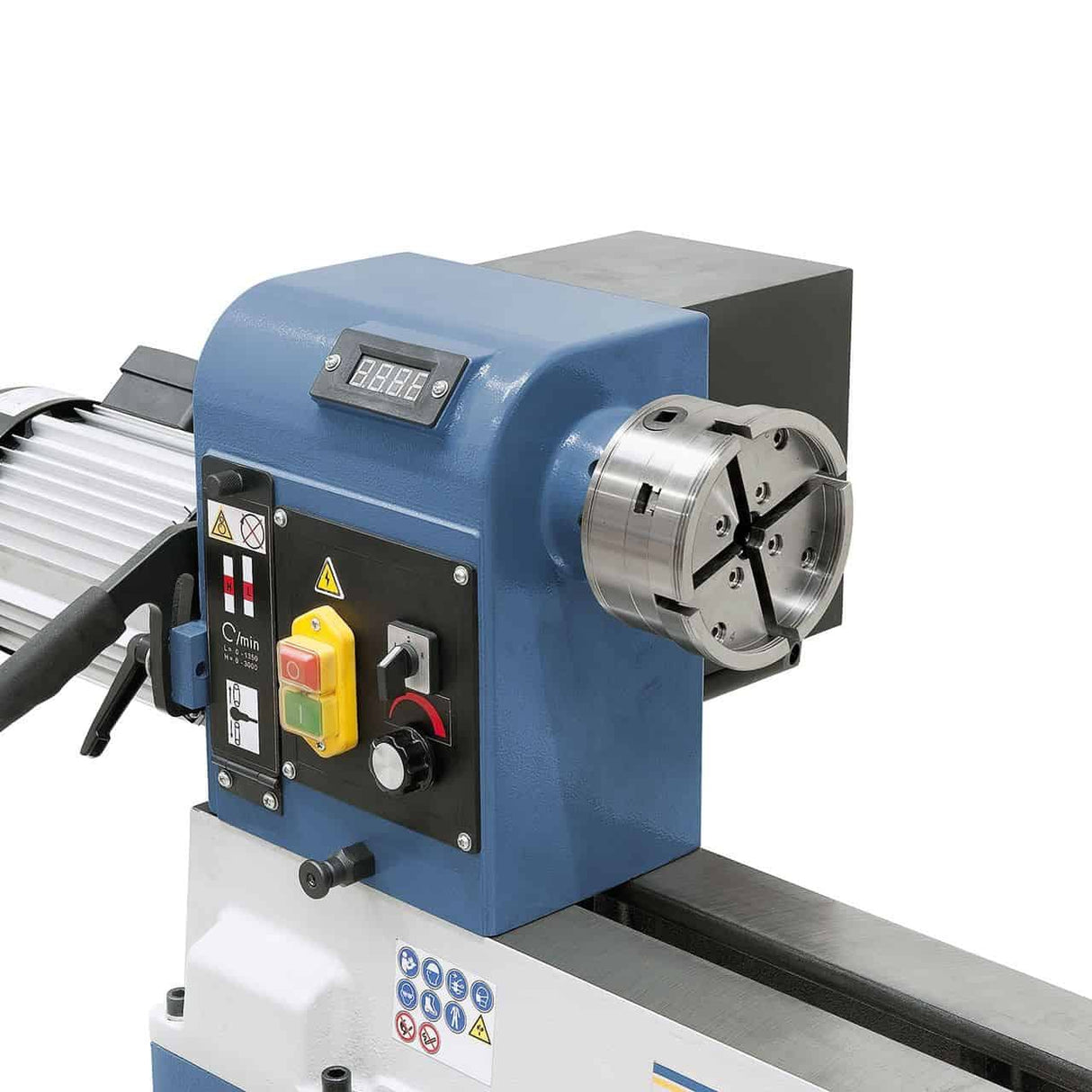

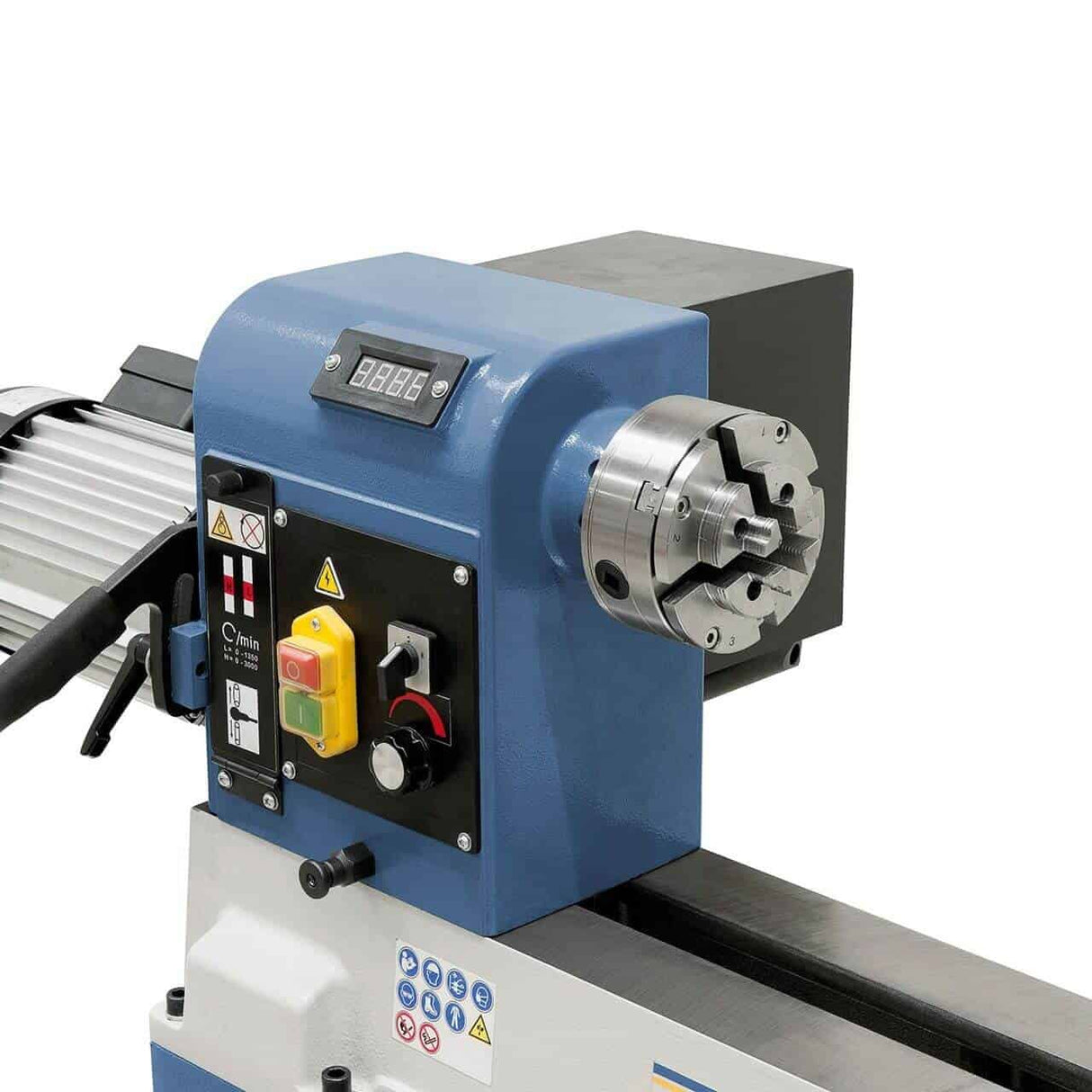

Accessoires optionnels généralement achetés séparément : rallonges de banc pour les pièces plus longues (compatibles avec les modèles qui le permettent), supports d'outils de différentes longueurs, plaques frontales de diamètres plus grands, mandrins autocentrants pour le bois (compatibles avec le filetage M33), jeux d'outils de tournage supplémentaires (dégrossissage, finition, gorges, profils spécifiques), accessoires pour le tournage extérieur (pour les pièces qui ne passent pas entre les pointes). Pour la plupart des travaux standard, l'équipement de base est suffisant.
Que signifie filetage de broche M33 × 3,5 mm et pourquoi est-ce important ?
M33 × 3,5 mm est le filetage standard de la broche de la gamme de tours à bois Bernardo. Dimensions : diamètre 33 mm avec pas de 3,5 mm. C'est le standard du marché européen pour les tours de loisirs et semi-professionnels, compatible avec la plupart des accessoires de tournage sur bois disponibles sur le marché.
Avantage pratique : le filetage M33 permet d'acheter des mandrins autocentrants, des plaques frontales, des accessoires de tournage extérieur et d'autres accessoires auprès de différents fournisseurs (Bernardo, Holzmann, Record Power, Axminster) sans problèmes de compatibilité. Pour les tours d'autres marques avec des filetages non standard (par exemple, 1"×8 TPI américain, M30×3,5 de certains tours industriels), les accessoires sont limités à ceux du fabricant d'origine. Tous les tours à bois Bernardo de la gamme DM/DB/VDM/HCL ont le même filetage M33 × 3,5 mm : les accessoires sont interchangeables entre les différents modèles.

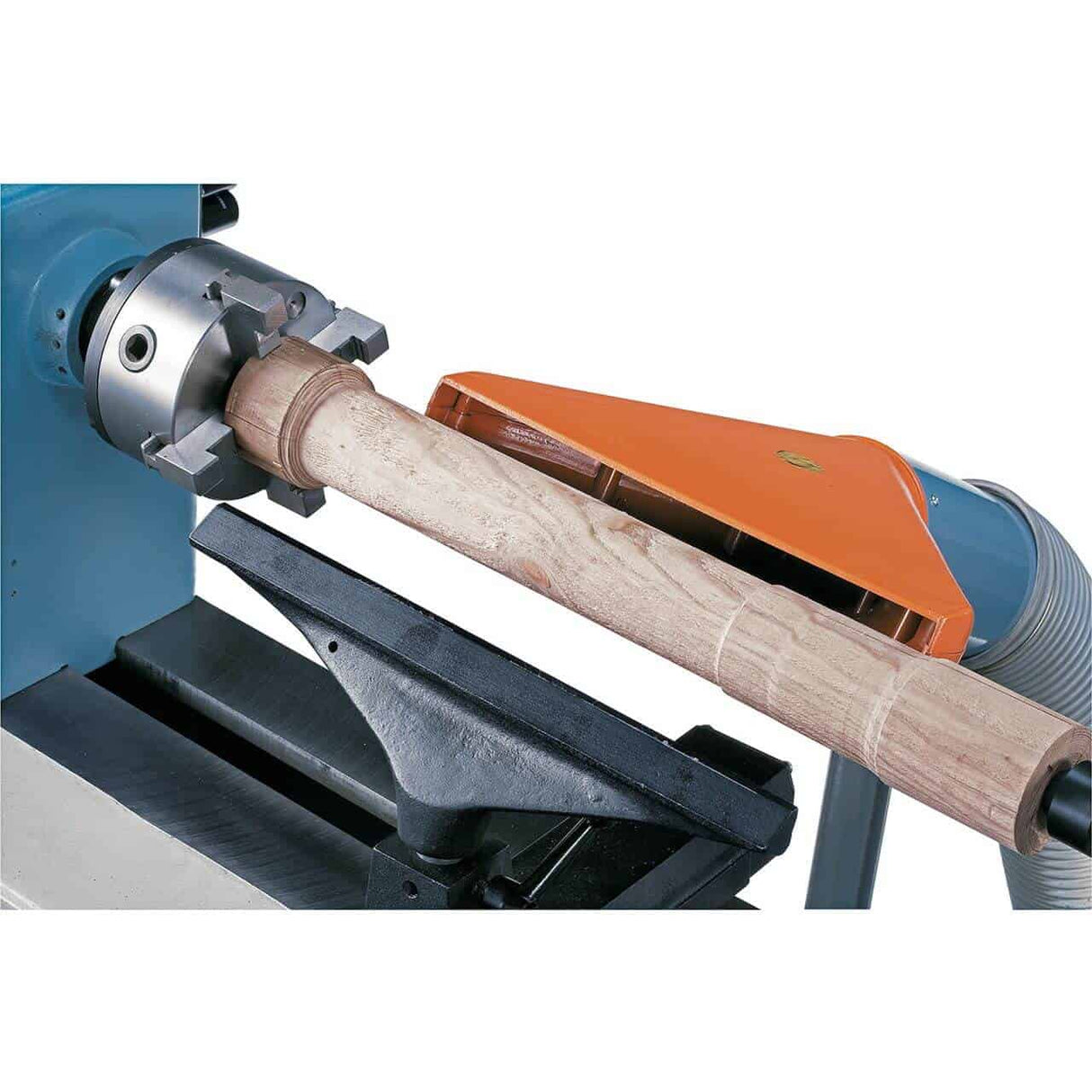

Faut-il un système d'aspiration dédié pour le tour ?
Oui, c'est recommandé, en particulier pour une utilisation continue. Le tournage du bois produit des copeaux et des poussières de diamètre variable (des gros copeaux aux fines poussières de bois). Les gros copeaux tombent sous la machine, les fines poussières se dispersent dans l'air de l'atelier.
Pour une utilisation occasionnelle (quelques heures par semaine), le nettoyage manuel peut être suffisant. Pour une utilisation continue, un aspirateur à sac filtrant (par exemple, la gamme Bernardo DC) raccordé à la buse d'aspiration intégrée sur de nombreux tours (ou placé près de la zone de tournage pour une capture ambiante) est correctement dimensionné. Important : les poussières fines de bois dur (hêtre, chêne, acajou) sont cancérigènes par inhalation prolongée ; une aspiration efficace est recommandée pour la santé de l'opérateur. Pour les bois exotiques (palissandre, ébène), la précaution est encore plus grande : utiliser également des masques FFP3 en plus de l'aspiration.
