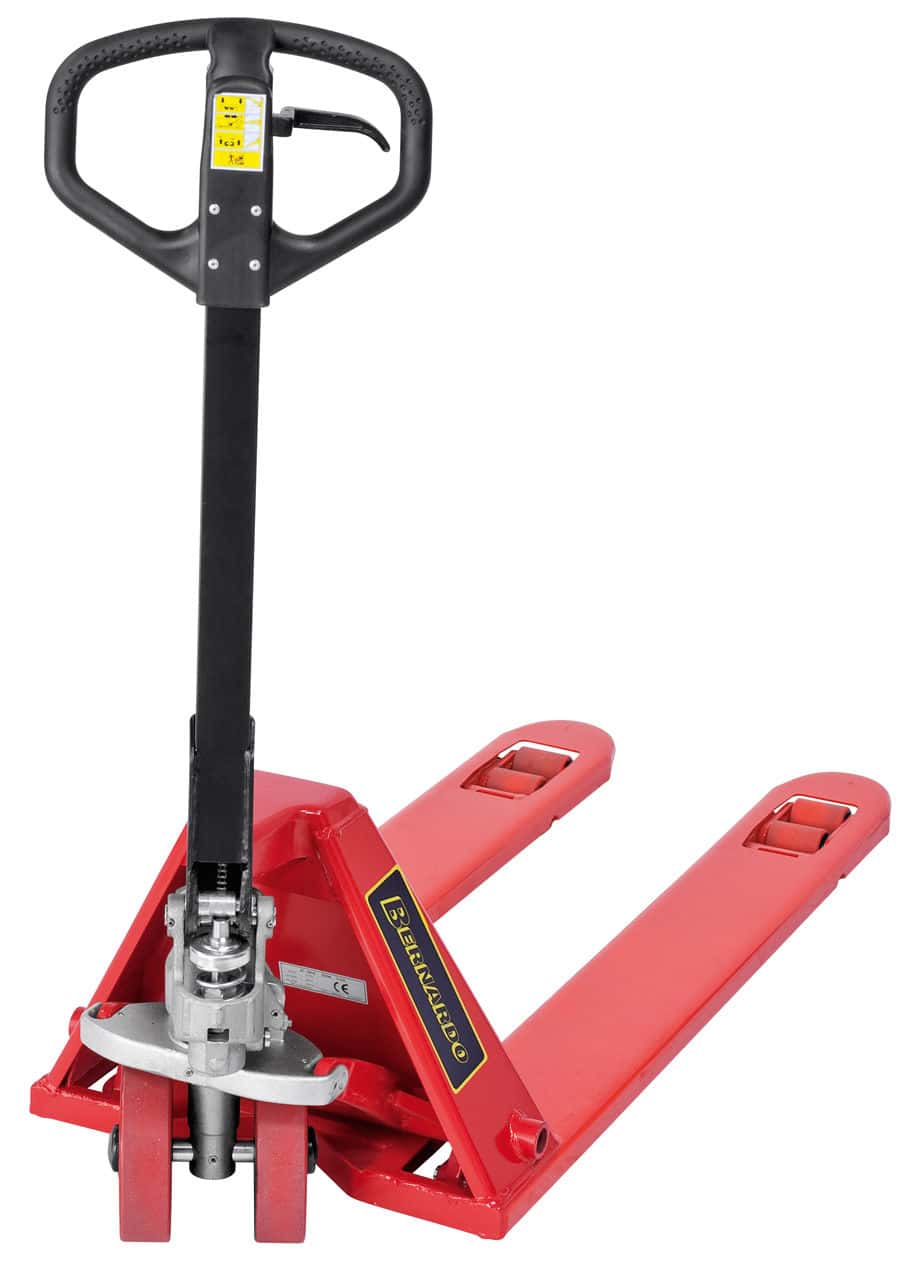

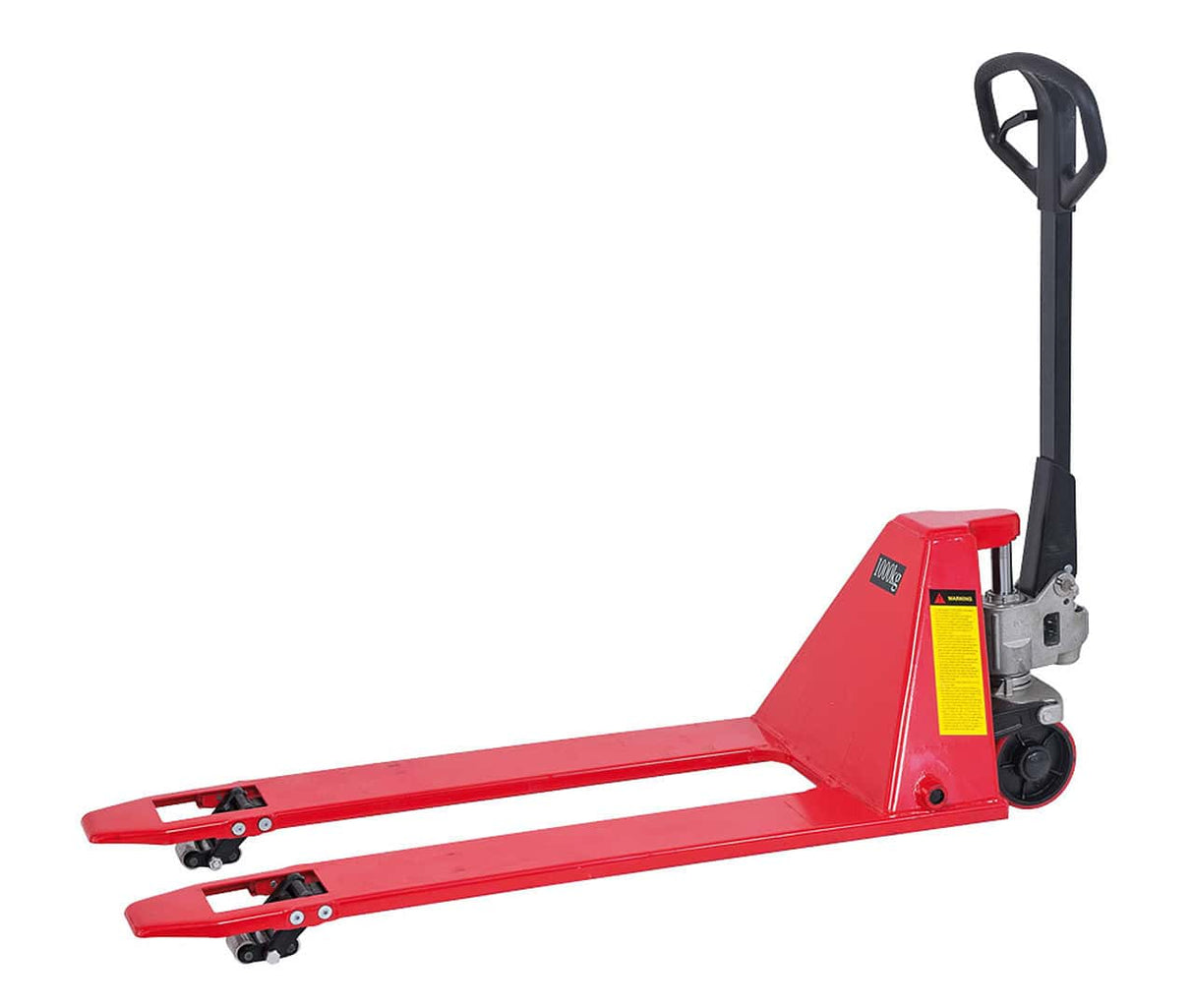

Le transpalette manuel Bernardo PHW 1,0 LOW-35 est le modèle compact de la famille avec des fourches basses, d'une capacité de 1000 kg et d'une longueur de fourches de 1120 mm. Caractéristiques techniques : largeur des fourches 160 mm, hauteur minimale des fourches 35 mm, hauteur maximale de levage 90 mm, distance entre les fourches 210 mm, angle de braquage 102,5°. Pompe hydraulique manuelle, poids net 64 kg. Distribué en Italie par Krollit en tant que distributeur officiel Bernardo depuis 2007.
-
Capacité : 1000 kg
-
Longueur des fourches : 1120 mm
-
Largeur des fourches : 160 mm
-
Hauteur des fourches (min/max) : 35 / 90 mm
-
Distance entre les fourches : 210 mm
-
Largeur totale : 530 mm
-
Angle de braquage : 102,5°
-
Galet de direction : Ø 160 × 50 mm
-
Galet de charge : Ø 34 × 68 mm
-
Poids : 64 kg
Qui utilise le PHW 1,0 LOW-35 et pourquoi
Le transpalette à fourches basses Bernardo 1,0 LOW-35 est dimensionné pour la manipulation de palettes basses et d'europalettes à hauteur réduite. Caractéristique de construction clé : la hauteur minimale des fourches de seulement 35 mm permet l'insertion sous des palettes à fond bas (par exemple, des palettes pressées à base bombée, des europalettes avec des traverses inférieures, des conteneurs à faible prise) où les transpalettes standard avec des fourches de 85+ mm ne peuvent pas entrer. La hauteur maximale de levage est limitée à 90 mm : dimensionnée pour le transport horizontal de la charge, non pour l'empilage ou le stockage en hauteur. Pompe hydraulique manuelle standard : l'opérateur soulève la charge en abaissant le levier et la transporte sur roulettes. Convient pour : les entrepôts avec des palettes à fond bas, les activités de commerce électronique avec des palettes basses pour les petits colis, le secteur alimentaire avec des bacs et des conteneurs bas, le secteur textile/chaussures avec des boîtes empilées sur des palettes basses, les activités logistiques avec une variété de palettes (ruptures standard + basses). Non remplaçable par un transpalette standard lorsque la hauteur des palettes inférieures à 90 mm rend impossible l'insertion des fourches.
Sa place dans la gamme Bernardo
La gamme de transpalettes manuels et semi-électriques Bernardo est organisée en 5 sous-familles principales : LOW (PHW 1,0 LOW-35 et PHW 1,5 LOW-51) pour les palettes basses avec une hauteur de fourches de 35-51 mm ; STANDARD (PHW 2,5 P) pour un usage général de 2.500 kg ; LONG (PHW 2,0 L-1800/2000/2500) pour les palettes doubles et les charges longues avec des fourches de longueur étendue ; SEMI_ELECTRIC (PHW 1,5 semi-électrique) avec levage électrique et translation manuelle ; HEAVY (PHW 5,0 S) pour les charges industrielles lourdes jusqu'à 5.000 kg. Le PHW 1,0 LOW-35 est la version la plus compacte de la famille LOW (hauteur des fourches de 31 mm au repos, levage max 90 mm) : dimensionné exclusivement pour la manipulation de palettes basses avec une charge maximale de 1.000 kg. Pour les palettes basses avec des charges de 1.500 kg, le PHW 1,5 LOW-51 avec une hauteur de fourches supérieure est nécessaire.
Logistique et support Krollit
Expédition Bernardo en 5 à 9 jours ouvrables (7 jours dans le Sud). Poids gérable par deux personnes avec soin. Dimensions réduites, gérables dans n'importe quel entrepôt ou atelier. Pièces de rechange Bernardo d'origine (galets de direction, galets de charge, pompe hydraulique complète, levier de commande, joints et vérins hydrauliques) disponibles en stock avec expédition en 3 à 5 jours ouvrables. Service client en italien disponible.
Pour qui est le PHW 1,0 LOW-35
| Profil |
Compatibilité |
Raison |
| Entrepôt avec palettes basses ou palettes pressées à base bombée |
Recommandé |
La hauteur minimale des fourches de 35 mm permet l'insertion sous les palettes basses où les transpalettes standard (85 mm) ne peuvent pas entrer. |
| Secteur alimentaire / textile / e-commerce avec bacs et conteneurs bas |
Recommandé |
Manipulation de charges sur des conteneurs à prise basse, jusqu'à 1000 kg de capacité. |
| Entrepôt avec europalettes standard (hauteur du fond > 90 mm) |
Approprié |
Pour les palettes standard, le PHW 2,5 P est dimensionné correctement (capacité supérieure de 2 500 kg, poids de la machine inférieur). Les modèles LOW ne sont justifiés que pour les palettes basses. |
Non adapté pour : les palettes avec une base totalement plate sans espace (les fourches nécessitent un espace minimal en dessous pour l'insertion) ; le stockage sur des rayonnages hauts (la hauteur de levage de 90 mm est insuffisante, des chariots élévateurs électriques sont nécessaires) ; les charges de plus de 1000 kg ; la manipulation sur de longues distances (plus de 30 mètres) avec une fréquence élevée.
Capacité de charge
| Spécification |
Valeur |
| Capacité |
1000 kg |
Fourches
| Spécification |
Valeur |
| Longueur des fourches |
1120 mm |
| Largeur d'une fourche individuelle |
160 mm |
| Distance entre les fourches |
210 mm |
| Largeur totale |
530 mm |
| Hauteur des fourches au repos |
31 mm |
| Hauteur minimale des fourches |
35 mm |
| Hauteur maximale de levage |
90 mm |
Maniabilité
| Spécification |
Valeur |
| Angle de braquage |
102,5° |
| Galet de direction |
Ø 160 × 50 mm |
| Galet de charge |
Ø 34 × 68 mm |
Poids
| Spécification |
Valeur |
| Poids net |
64 kg |
Conformité
| Spécification |
Valeur |
| Marquage |
CE |
| Directive |
Machines 2006/42/CE |
Équipement standard
- Transpalette Bernardo PHW 1,0 LOW-35
- Pompe hydraulique intégrée
- Levier de commande et de direction
- Galets de direction et de charge en polyuréthane
- Manuel d'utilisation en italien
Foire aux questions
Quelle hauteur minimale de fourche est nécessaire pour les palettes basses ?
Le PHW 1,0 LOW-35 a une hauteur de fourche minimale de 35 mm au repos : dimensionné pour les palettes à base bombée ou les palettes pressées avec une hauteur de fond inférieure à 90 mm où les transpalettes standard ne peuvent pas entrer.
Types de palettes basses courants : palettes à base bombée en plastique (hauteur de fond 50-70 mm), palettes pressées en bois recyclé (hauteur de fond 60-80 mm), conteneurs à faible prise pour denrées alimentaires (hauteur de prise 40-60 mm), bacs industriels à fond bas (hauteur de prise 50-70 mm). Pour chaque type, vérifiez la hauteur disponible sous la palette avant l'achat : le PHW 1,0 LOW-35 atteint 35 mm, le PHW 1,5 LOW-51 atteint 51 mm. Pour les palettes avec une hauteur de fond inférieure à 35 mm, des solutions alternatives sont nécessaires (transpalettes à fourches coulissantes horizontalement, rampes, élévateurs manuels).
La capacité de 1000 kg est-elle suffisante pour une utilisation intensive ?
Oui pour une utilisation quotidienne normale, non pour une surcharge constante. La capacité indiquée se réfère à la charge maximale uniformément répartie sur les fourches : pour des charges concentrées ou déséquilibrées, la capacité effective est inférieure.
En utilisation quotidienne, la capacité nominale peut être utilisée régulièrement sans dégradation de la machine, à condition que la charge soit uniformément répartie et que le levage soit effectué avec la palette entièrement insérée sur les fourches. Les surcharges constantes (plus de 110 % de la capacité nominale) accélèrent l'usure de la pompe hydraulique, des vérins de levage et de la structure du châssis. Pour les activités avec des charges proches de la limite, une marge de sécurité de 20 % est recommandée : pour des charges quotidiennes de 1 200 kg, un transpalette d'une capacité de 1 500 kg est préférable, pour des charges quotidiennes de 2 000 kg, le PHW 2,5 P, etc.
La hauteur de levage de 90 mm permet-elle le stockage sur des rayonnages ?
Non. La hauteur de levage de 90 mm est dimensionnée pour le transport de la palette au-dessus du sol, non pour le stockage en hauteur.
Les transpalettes manuels (LOW, STANDARD, LONG, HEAVY) sont conçus exclusivement pour la manutention horizontale : le levage sert à décoller la palette du sol pendant le transport sur des surfaces irrégulières, non à insérer des palettes dans des rayonnages. Pour le stockage sur des rayonnages, des chariots élévateurs électriques avec levage jusqu'à 3-6 mètres de hauteur, alimentés par batterie ou gaz industriel, avec moteur de traction et permis d'aptitude (chariots élévateurs catégorie K) sont nécessaires.
Les fourches basses peuvent-elles s'insérer sous n'importe quelle palette ?
Non. Les fourches du PHW 1,0 LOW-35 (35 mm au repos) s'insèrent sous les palettes avec une hauteur de fond minimale supérieure. Pour les palettes complètement plates sans espace inférieur (par exemple, les palettes personnalisées à base totale), les fourches ne peuvent pas être insérées.
Vérification avant l'achat recommandée : mesurer la hauteur disponible sous une palette représentative de votre utilisation, du sol à la surface inférieure du plateau porteur. Pour les europalettes standard, la hauteur du fond est généralement de 100 mm (compatible avec tous les transpalettes) ; pour les palettes basses de 50 à 90 mm (modèles LOW nécessaires) ; pour les palettes complètement plates sans espace inférieur, les fourches ne peuvent pas être insérées (solutions alternatives nécessaires).
Sont-ils compatibles avec les europalettes standard ?
Oui. Les fourches du PHW LOW sont dimensionnées (largeur de fourche 160 mm, distance entre les fourches 210-220 mm) pour s'insérer dans les ouvertures standard des europalettes (1 200 × 800 mm avec 4 voies d'accès et ouvertures 100 × 145 mm).
L'europalette standard ISO a des ouvertures d'accès latérales et frontales de dimensions standardisées. Les fourches du PHW LOW s'insèrent régulièrement dans les ouvertures frontales (côté court 800 mm) pour une manutention standard. Pour une utilisation avec des europalettes, le choix entre le modèle LOW et le modèle standard dépend de la hauteur du fond de la palette : si la base est régulière (100 mm), un PHW 2,5 P est le bon choix ; si la base est bombée ou basse (moins de 90 mm), les modèles LOW sont nécessaires.
