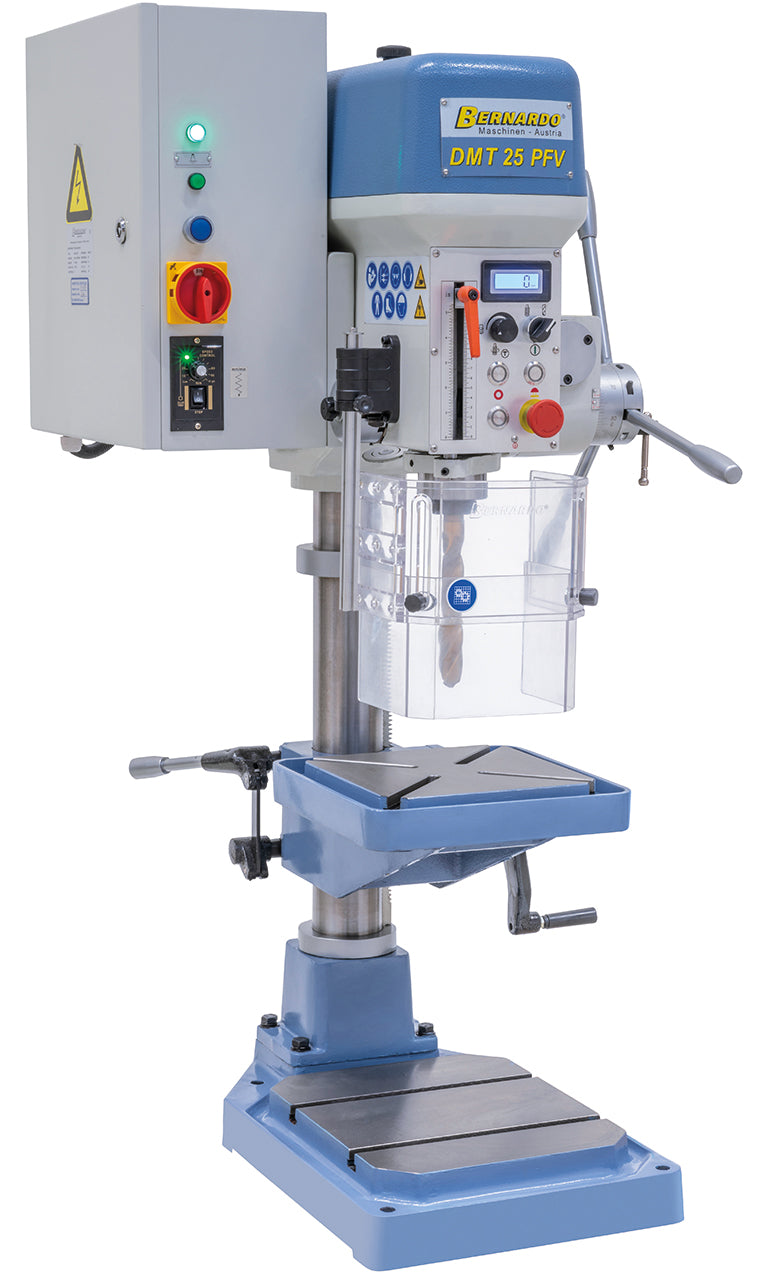

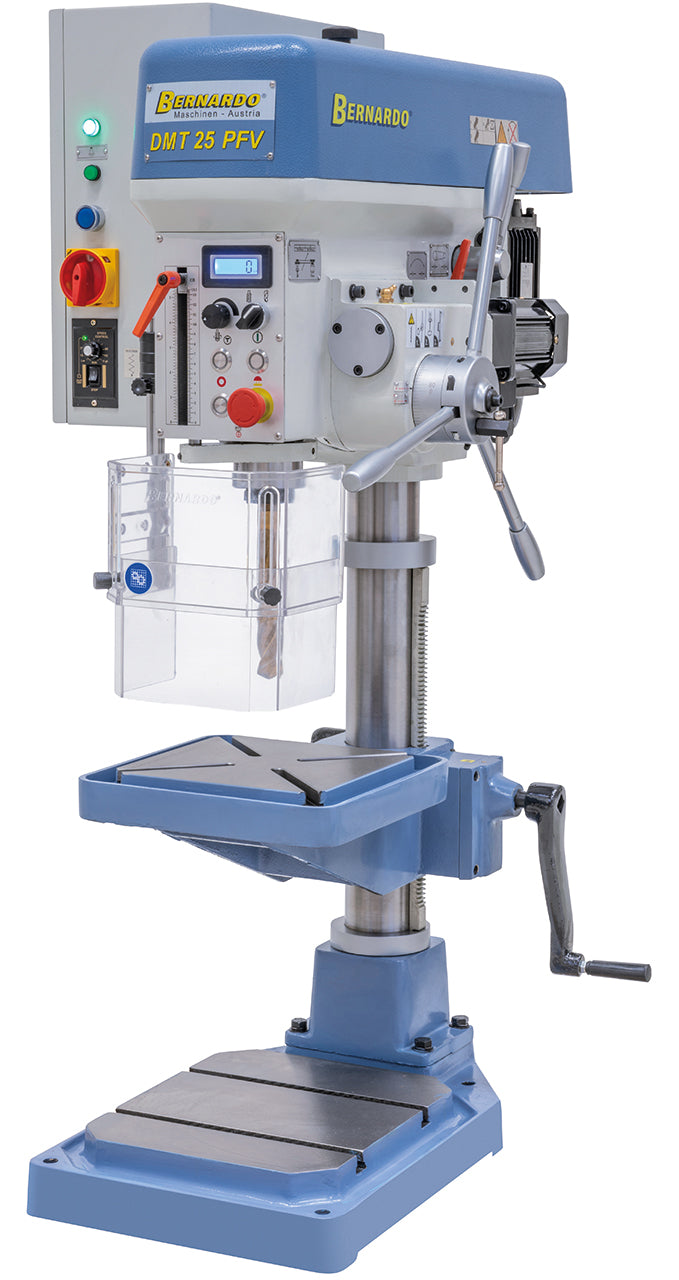

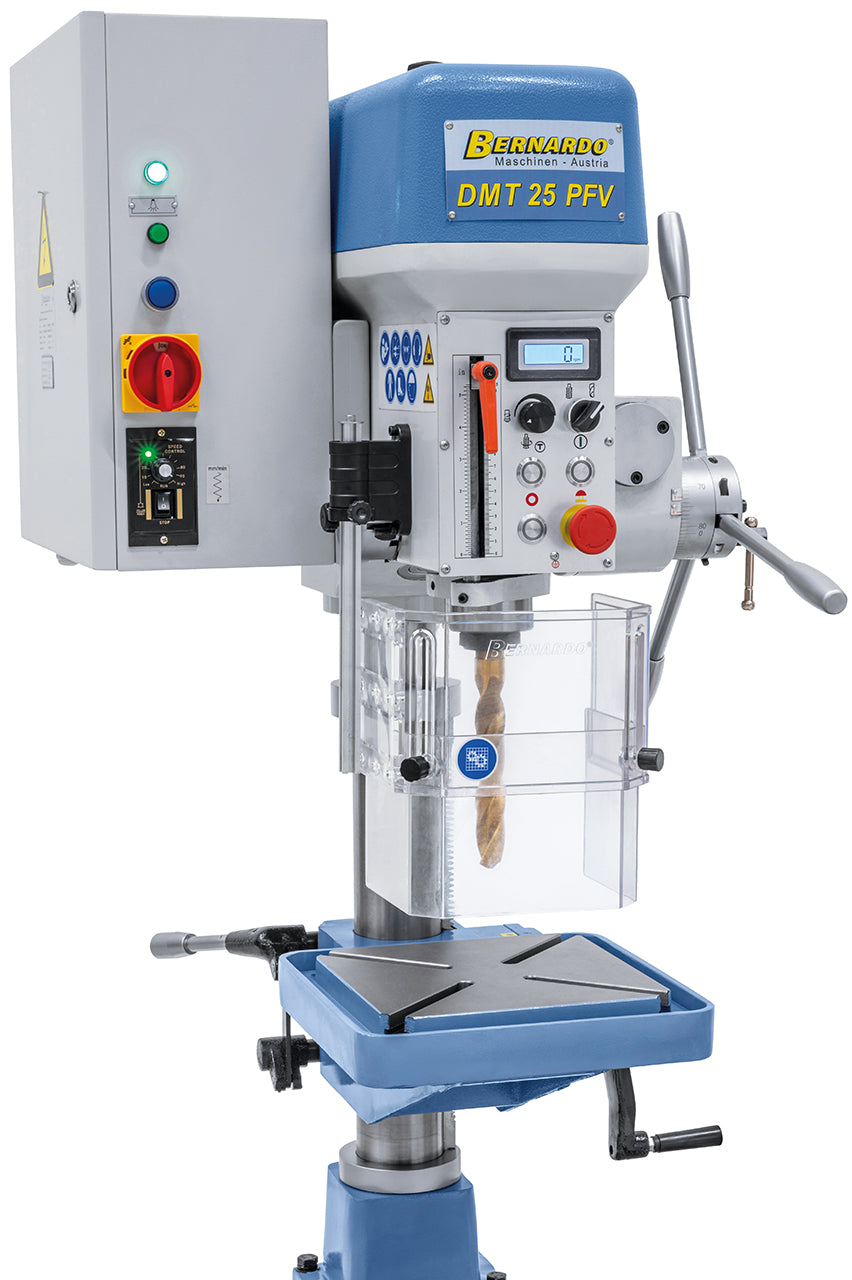

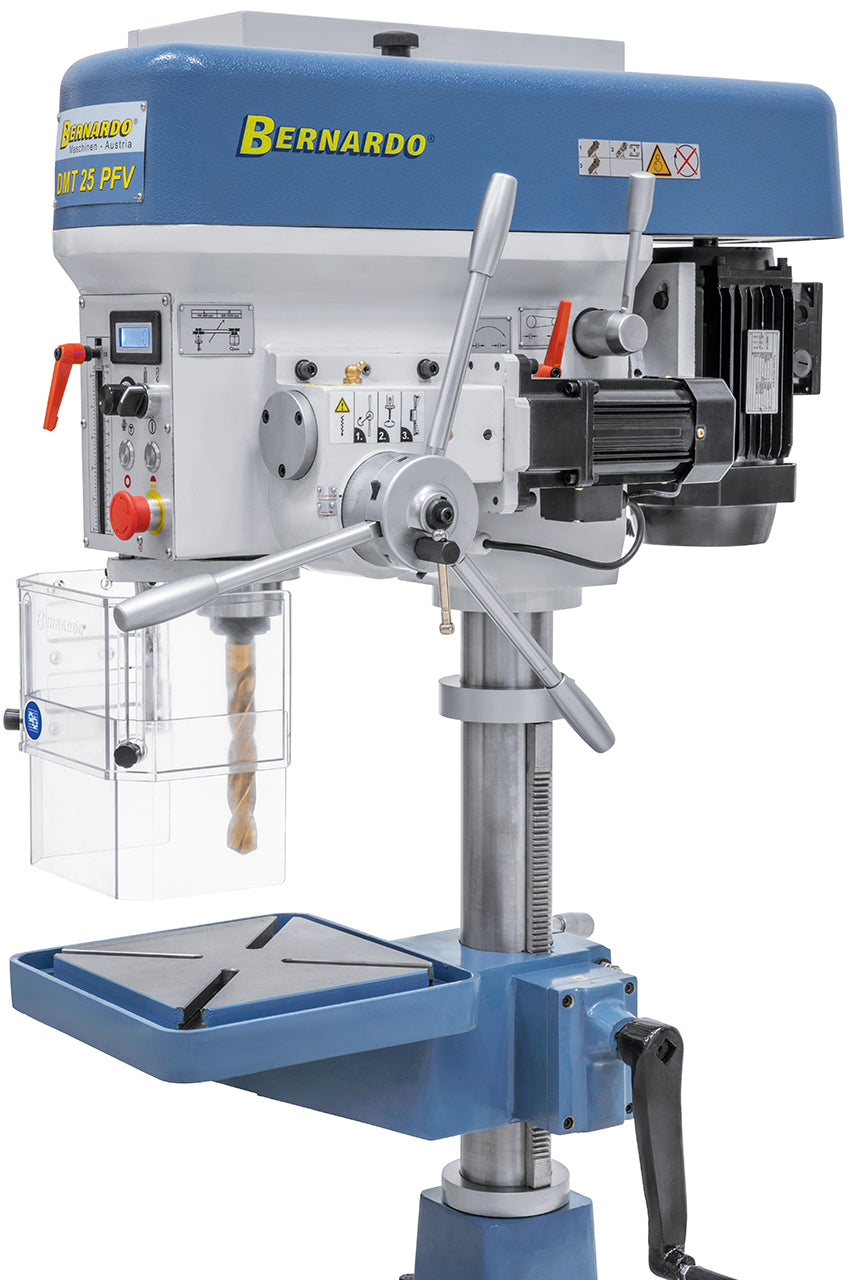

La Bernardo DMT 25 PFV est une perceuse à colonne d'établi pour usage professionnel, avec une capacité de perçage de 25 mm, un taraudage jusqu'à M 20, une variation continue de la vitesse de 100 à 3 300 tr/min et une avance automatique de la broche de série. Bernardo est une marque autrichienne de machines-outils. Distribuée en France par Krollit.
- Capacité de perçage max. : 25 mm
- Taraudage max. : M 20 avec inversion automatique du sens de rotation
- Cône de broche : CM 3
- Vitesse de broche en continu : 100–620 / 620–3 300 tr/min
- Avance automatique de la broche : 0–100 mm/min
- Course de la broche : 135 mm
- Concentricité à la broche : ≤ 0,02 mm
- Puissance moteur : 1,1 kW (S1 100 %) / 400 V triphasé
- Table de 252 x 252 mm avec rainures en T de 14 mm
- Poids : 206 kg
Qui utilise la DMT 25 PFV et pour quoi
La DMT 25 PFV est conçue pour les ateliers de mécanique et les services de maintenance qui réalisent des perçages et des taraudages répétitifs sur acier, fonte et alliages légers. L'avance automatique de la broche, réglable de 0 à 100 mm/min, libère l'opérateur lors de perçages profonds en série et maintient une pression de coupe constante, ce qui prolonge la durée de vie des forets. Le dispositif de taraudage avec inversion automatique permet de tarauder jusqu'à M 20 directement sur la machine, sans taraudage manuel ultérieur. La variation continue de la vitesse adapte la coupe au matériau et au diamètre sans déplacer de courroies, un avantage concret pour qui alterne petits diamètres à haute vitesse et perçages de 20–25 mm à basse vitesse.
Logistique et assistance Krollit
Expédition en 5-9 jours ouvrables. Pour les machines de plus de 200 kg, livraison au rez-de-chaussée avec hayon élévateur inclus. Assistance technique disponible pendant toute la durée de vie du produit. Pièces détachées d'origine Bernardo disponibles depuis l'entrepôt Krollit, Monteforte Irpino (AV), Italie, tél. +39 0825-1494022.
À qui s'adresse la DMT 25 PFV
| Profil | Compatibilité | Raison |
|---|
| Atelier de mécanique avec perçages en série | Adapté | Avance automatique 0–100 mm/min et butée de profondeur réglable pour les cycles répétitifs |
| Service de maintenance industrielle | Adapté | Taraudage M 20 avec inversion automatique et moteur de 1,1 kW en service continu S1 |
| Chaudronnerie métallique légère | Adapté | Capacité de 25 mm dans l'acier et table avec rainures en T de 14 mm pour le bridage des pièces |
| Amateur avec atelier domestique | Non indiqué | Alimentation triphasée 400 V et poids de 206 kg dépassent les besoins et les installations typiques d'un usage amateur |
Non indiqué pour : les ateliers disposant uniquement d'une alimentation monophasée 230 V, le moteur nécessitant un réseau triphasé 400 V, ainsi que pour les travaux de fraisage, la broche n'étant pas prévue pour les charges radiales.
Capacité de travail
| Capacité de perçage max. | 25 mm |
| Taraudage max. | M 20 |
| Course de la broche | 135 mm |
| Avance de la broche | 0–100 mm/min |
| Butée de profondeur | Réglable |
Broche et vitesse
| Cône de broche | CM 3 |
| Vitesse de broche, variation continue | 100–620 / 620–3 300 tr/min |
| Concentricité mesurée à la broche | ≤ 0,02 mm |
| Affichage numérique de la vitesse | De série |
Table et dimensions
| Distance broche-colonne | 240 mm |
| Distance max. broche-table | 355 mm |
| Distance broche-socle | 670 mm |
| Diamètre de la colonne | 85 mm |

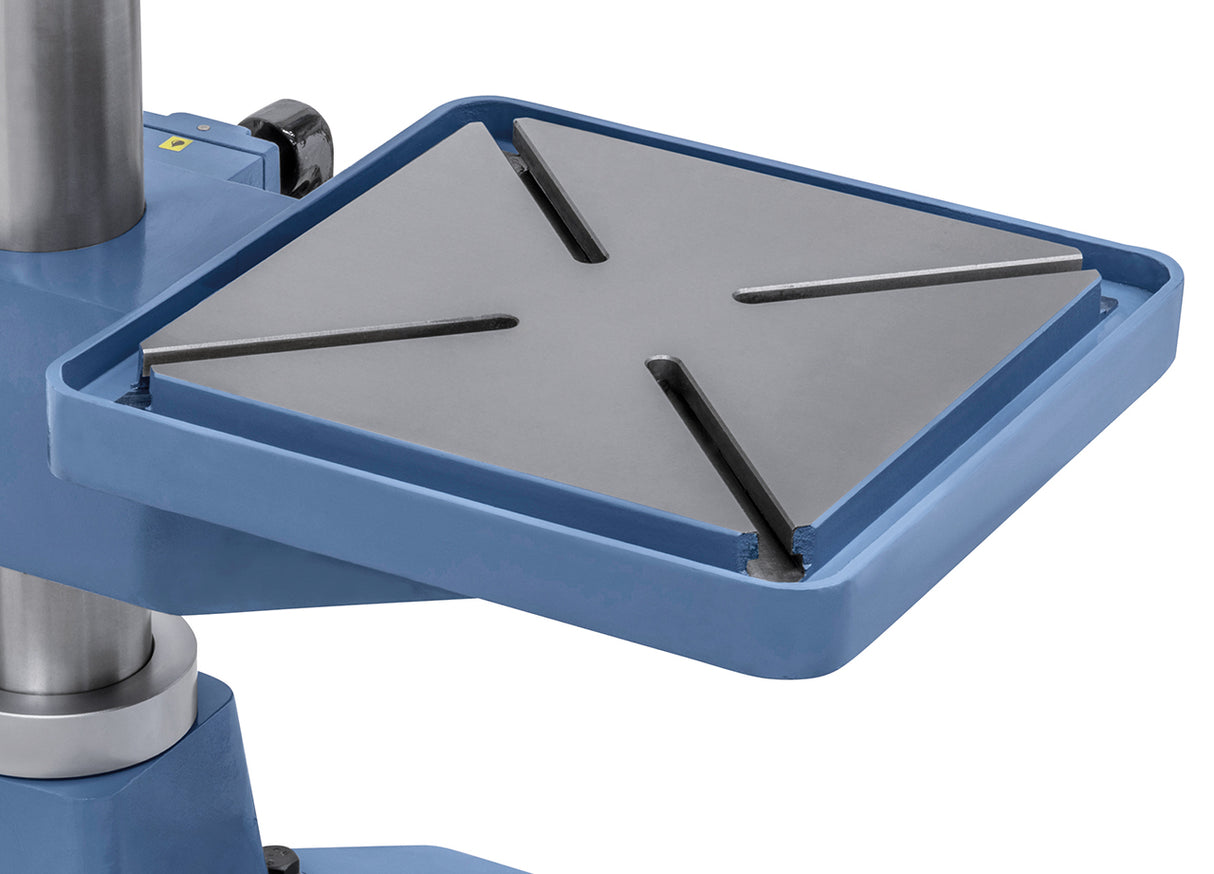

| Dimensions de la table / rainures en T | 252 x 252 mm / 14 mm |
| Surface de travail du socle | 365 x 305 mm |
| Dimensions de la machine (L x P x H) | 600 x 840 x 1 280 mm |
| Poids env. | 206 kg |

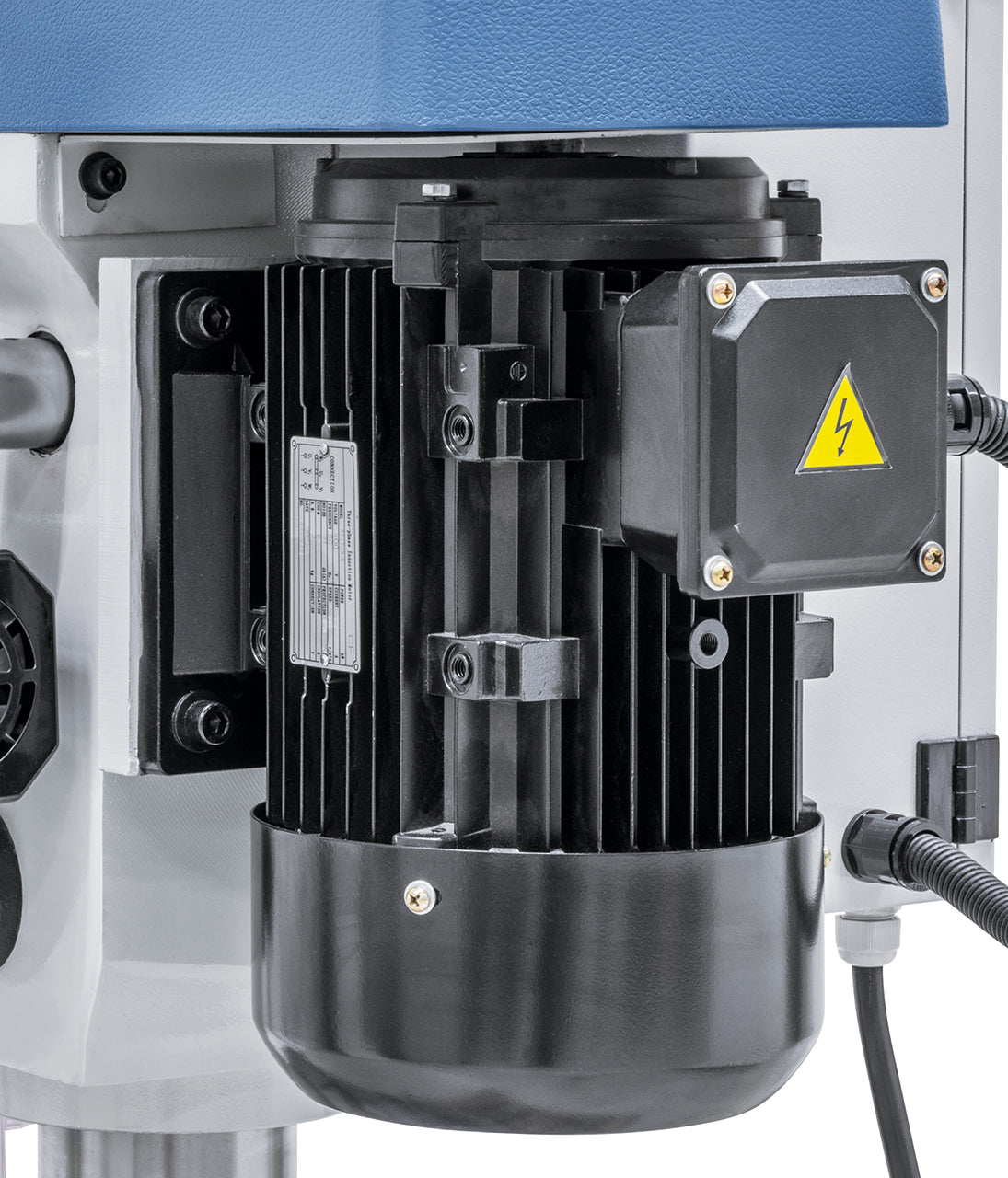

Moteur et alimentation
| Puissance restituée S1 100 % | 1,1 kW / 400 V |
| Puissance absorbée S6 40 % | 1,5 kW / 400 V |
Équipement standard
- Mandrin de perçage 5-20 mm / B 22
- Arbre porte-mandrin CM 3 / B 22
- Affichage numérique de la vitesse
- Avance automatique de la broche
- Douille de réduction cône morse CM 3 / CM 2
- Dispositif de taraudage
- Lampe de machine LED

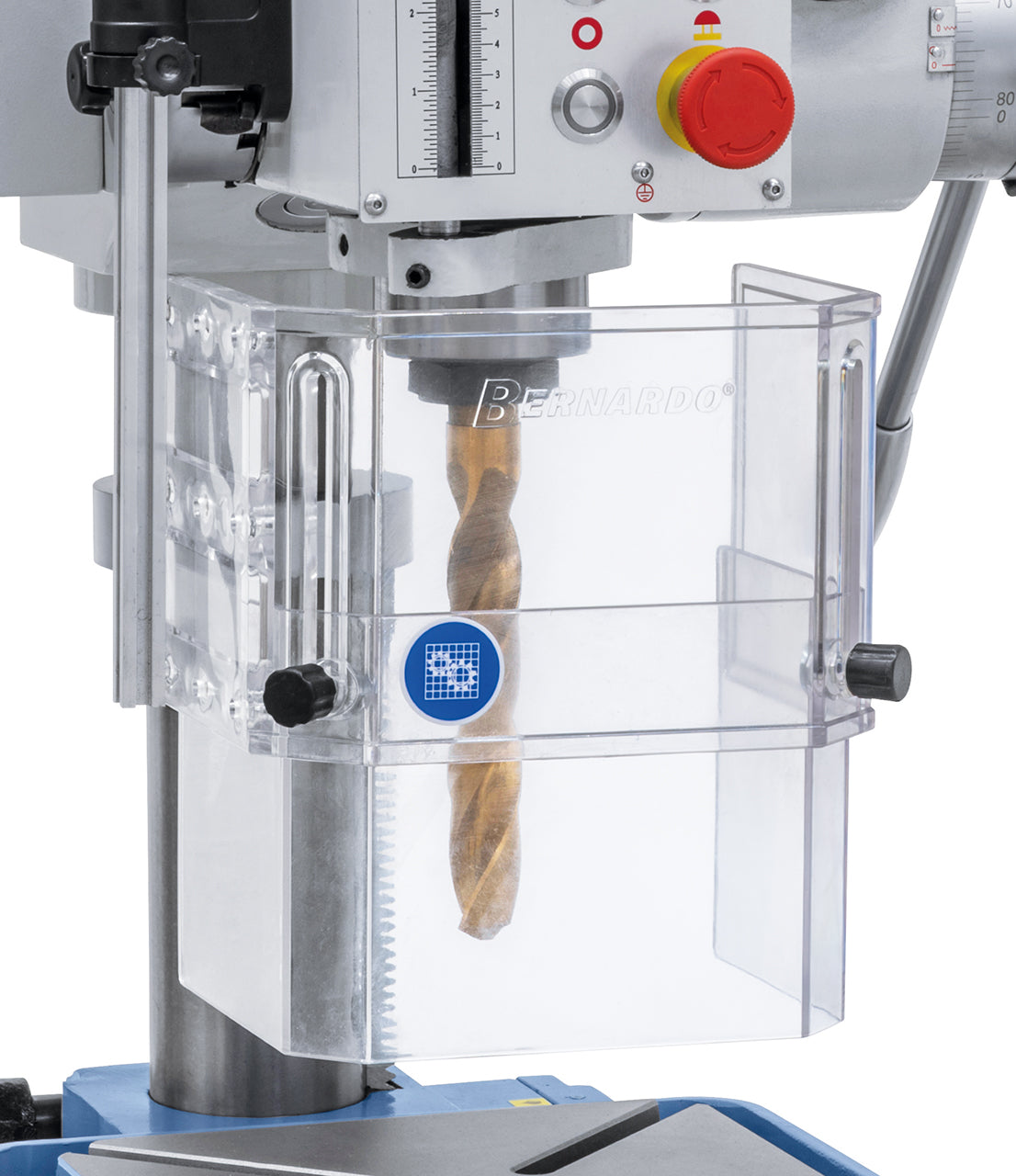

- Protecteur réglable en hauteur conforme aux normes CE
Questions fréquentes
La Bernardo DMT 25 PFV fonctionne-t-elle en monophasé 230 V ?
Non, le moteur nécessite une alimentation triphasée 400 V. La puissance restituée est de 1,1 kW en service continu S1 100 % et de 1,5 kW absorbés en service S6 40 %. Avant l'achat, il convient de vérifier la disponibilité d'une ligne triphasée dans l'atelier ; pour des besoins en monophasé, contacter Krollit pour évaluer des modèles alternatifs de la gamme Bernardo.
Comment fonctionne le taraudage sur la DMT 25 PFV ?
Le dispositif de taraudage est inclus de série et permet de tarauder jusqu'à M 20. L'inversion automatique du sens de rotation fait ressortir le taraud du trou en fin de course, sans intervention manuelle. Combiné à la butée de profondeur réglable, le système permet des taraudages répétables, y compris dans les trous borgnes.

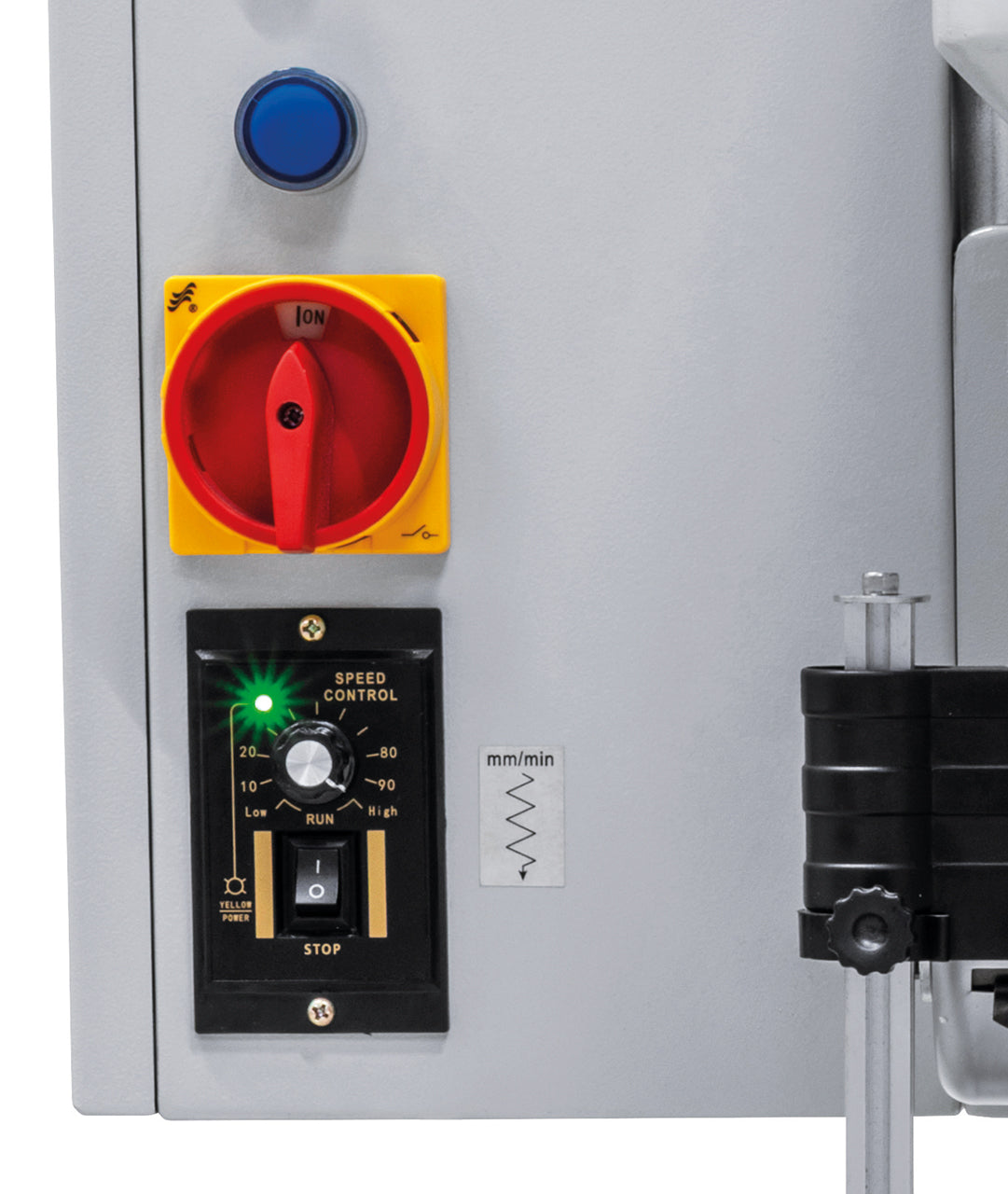

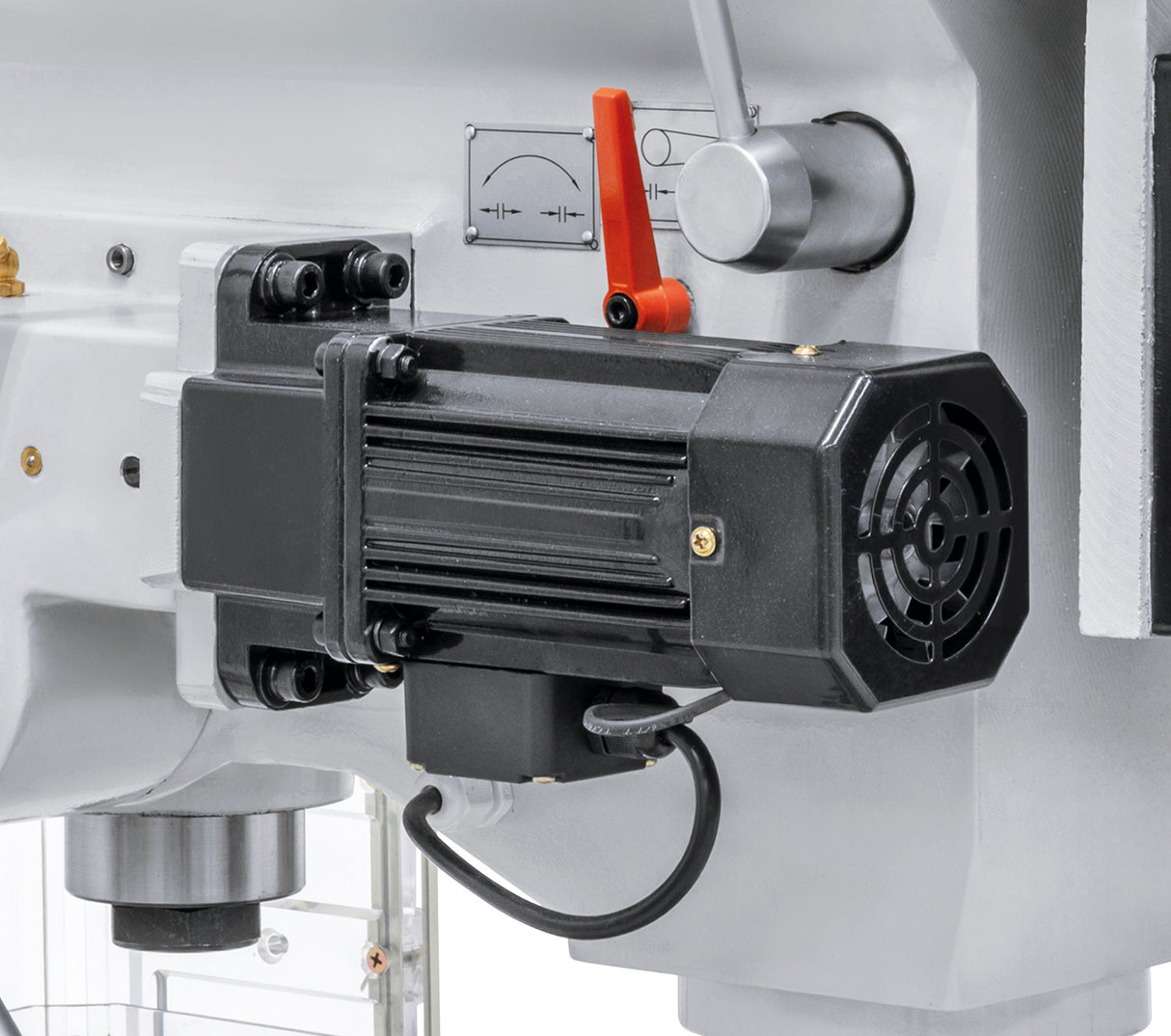

À quoi sert l'avance automatique de la broche ?
L'avance automatique, réglable de 0 à 100 mm/min, engage la broche dans la pièce à vitesse constante sans action manuelle sur les leviers. Le résultat est une pression de coupe uniforme, utile pour les perçages profonds de 20-25 mm et le travail en série, avec une usure moindre des forets et une meilleure répétabilité de la finition du trou.

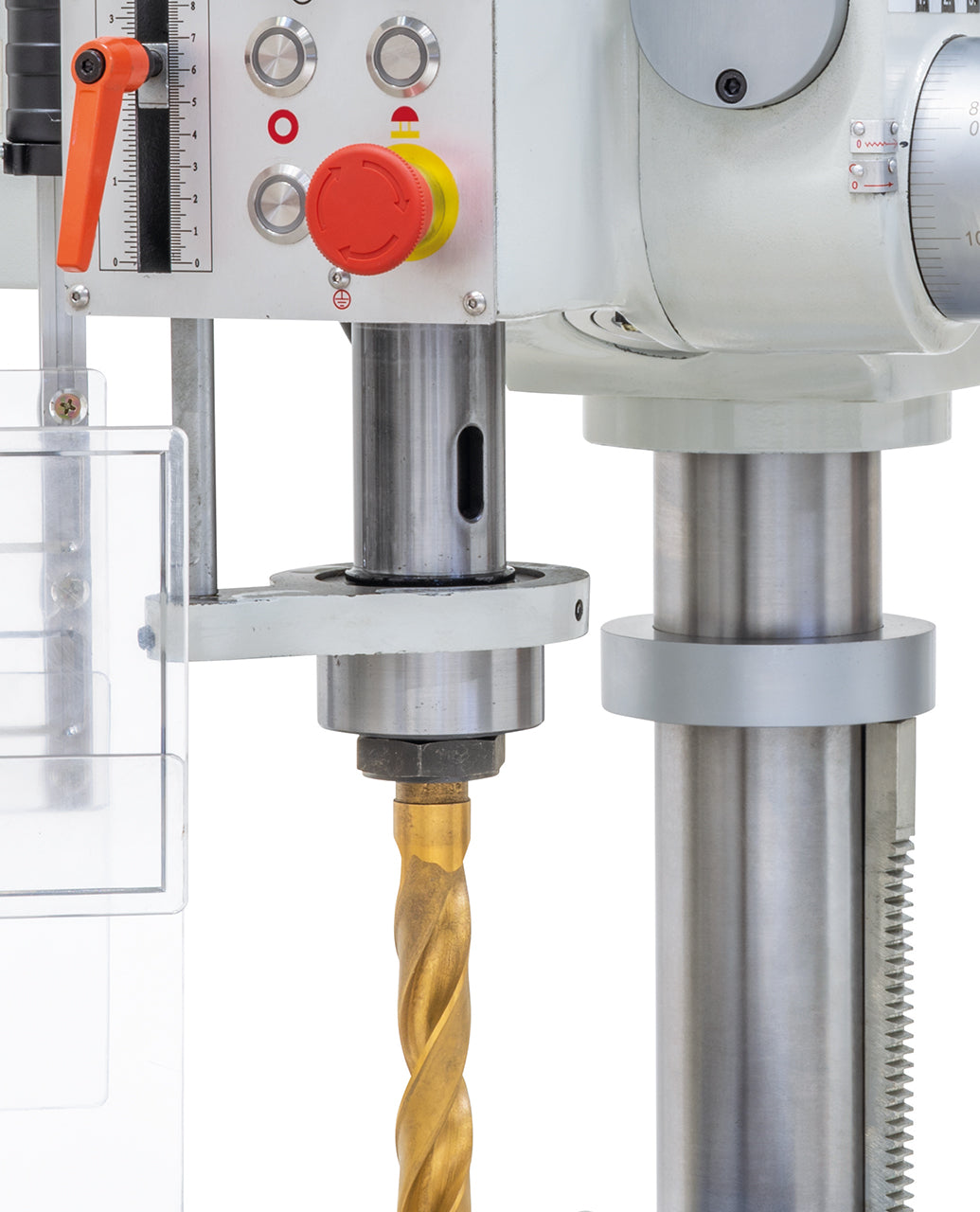

Quelle précision offre la broche de la DMT 25 PFV ?
La concentricité mesurée à la broche est inférieure ou égale à 0,02 mm. Cette valeur permet des perçages de précision et des taraudages sans ovalisation du trou, une exigence déterminante dans les usinages à tolérances serrées et lors de l'utilisation de forets de petit diamètre à haute vitesse.

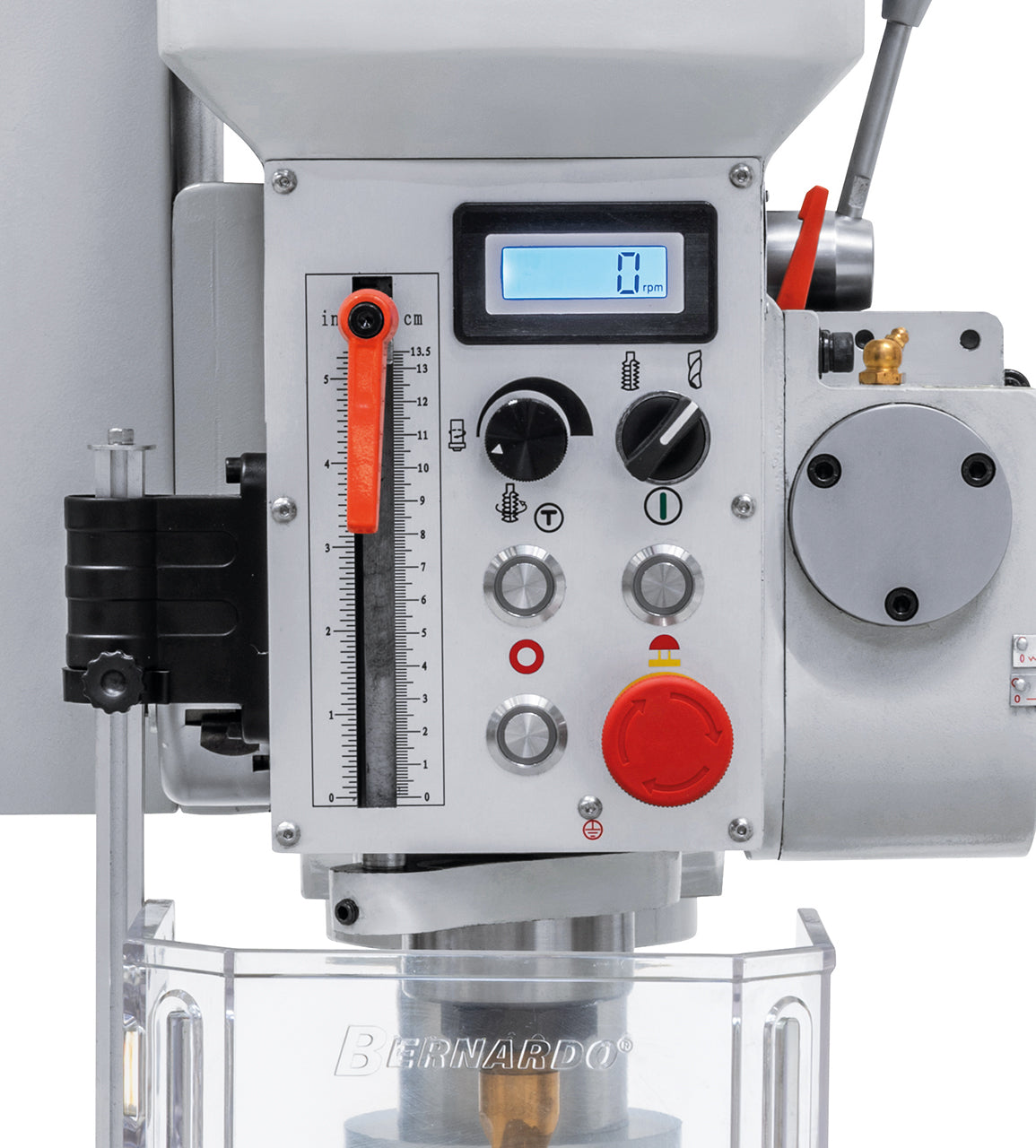

Comment se règle la vitesse de rotation ?
La vitesse est à variation continue sur deux plages, 100–620 tr/min et 620–3 300 tr/min, avec affichage numérique de série. Il n'est pas nécessaire de déplacer des courroies entre poulies : le réglage est continu, adaptant la vitesse de coupe au diamètre du foret et au matériau, des petits trous dans l'aluminium aux perçages de 25 mm dans l'acier.
Quels forets et accessoires se montent sur la DMT 25 PFV ?
La machine possède un cône morse CM 3 et est livrée avec un mandrin de perçage 5-20 mm à attachement B 22, un arbre porte-mandrin CM 3 / B 22 et une douille de réduction CM 3 / CM 2. Il est donc possible d'utiliser aussi bien des forets à queue cylindrique dans le mandrin que des forets et outils à cône morse CM 3 ou CM 2 montés directement dans le nez de broche.
Comment se déroule la livraison d'une machine de 206 kg ?
Krollit expédie depuis l'entrepôt de Monteforte Irpino (AV), Italie, en 5-9 jours ouvrables. Au-delà de 200 kg, la livraison s'effectue au rez-de-chaussée avec hayon élévateur inclus. Pour la mise en service, prévoir un établi ou un bâti adapté au poids et une ligne triphasée 400 V ; l'assistance technique est joignable au +39 0825-1494022.
