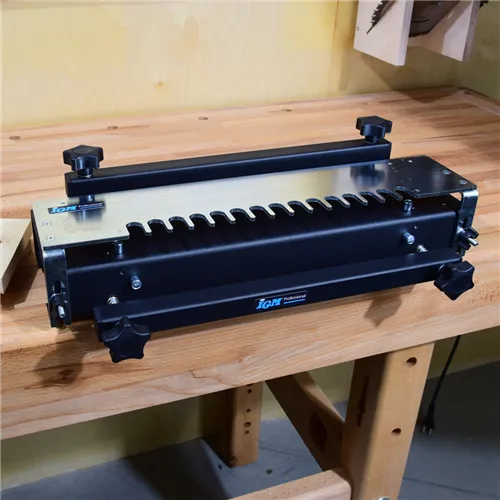

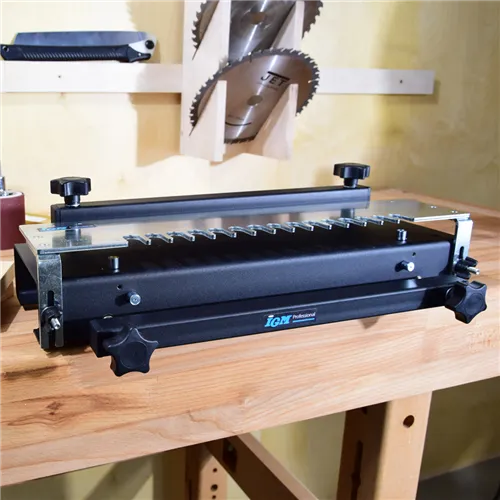

IGM FD300 est un gabarit pour queues d’aronde semi-aveugles (half-blind dovetail) avec corps en acier massif et gabarit en tôle galvanisée de 4 mm découpée au laser, largeur de travail 305 mm. Le set comprend le gabarit pour queues d’aronde semi-aveugles, la bague de copiage de 15,8 mm et la fraise à queue d’aronde 12,7 mm 14° avec queue de 8 mm. Fabriqué en République tchèque. Distribué en Italie par Krollit, distributeur officiel IGM depuis 2007.
- Largeur de travail : 305 mm
- Épaisseur de pièce compatible : 11–25 mm
- Angle de queue d’aronde : 14°
- Dimension de queue d’aronde : 12,7 mm
- Corps : acier massif
- Gabarit : tôle galvanisée 4 mm découpée au laser
- Bague de copiage incluse : 15,8 mm x 4 mm, base 50 mm, 2 vis
- Fraise incluse : queue d’aronde 12,7 x 12,7 mm, 14°, queue 8 mm
- Diamètre de base de défonceuse compatible : max. 180 mm
- Serre-joints : acier, adaptés aussi aux pièces de grandes dimensions
- Butées de réglage pour un positionnement rapide et répétable de la pièce
- Trous filetés dédiés pour les butées latérales
- Accessoires optionnels disponibles : gabarits pour box joint, queues d’aronde traversantes, small lapped dovetail
- Pays de fabrication : République tchèque
Qui utilise la FD300 et pour quelles applications

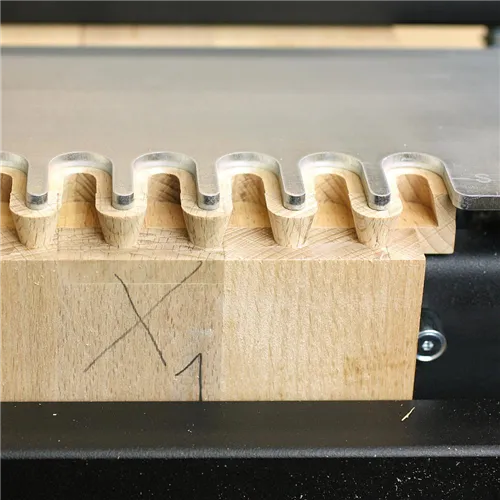

Le gabarit IGM FD300 est utilisé par les menuisiers et les amateurs de travail du bois pour réaliser des assemblages à queue d’aronde semi-aveugle sur des tiroirs en bois massif, lorsque l’assemblage ne doit pas être visible en façade. Avec les gabarits optionnels, le même dispositif permet de réaliser des box joints pour tiroirs et contenants, ainsi que des queues d’aronde traversantes pour meubles, boîtes à bijoux et contenants en bois massif où l’assemblage fait partie du décor. La largeur de 305 mm couvre les tiroirs de cuisine et de salle de bain de dimensions standard. Les serre-joints en acier permettent de bloquer des pièces jusqu’à 25 mm d’épaisseur sans glissement pendant le fraisage.
À qui s’adresse la FD300
| Profil |
Compatibilité |
Motif |
| Menuisier qui fabrique des tiroirs en bois massif |
Adaptée |
La queue d’aronde semi-aveugle est l’assemblage standard pour les tiroirs — l’assemblage n’est pas visible en façade |
| Amateur avec défonceuse manuelle |
Adaptée |
Réglage simple avec butées, fraise et bague incluses — prêt à l’emploi sans achats supplémentaires |
| Utilisateur avec une défonceuse dont la base dépasse 180 mm de diamètre |
Non adaptée sans accessoire |
Le diamètre de base compatible est de max. 180 mm — pour les bases plus grandes, la base universelle FRB170 est nécessaire, code FRB170, non incluse |
Non adaptée à : assemblages sur panneaux MDF ou aggloméré — le gabarit FD300 est conçu pour le bois massif et le contreplaqué ; sur les panneaux à fibres, le profil en queue d’aronde ne tient pas durablement en raison de la structure du matériau.
Équipement standard
- Gabarit FD300 complet avec corps en acier et serre-joints
- Gabarit pour half-blind dovetail 12,7 mm en tôle galvanisée de 4 mm
- Bague de copiage D 15,8 mm x 4 mm avec base 50 mm et 2 vis de fixation
- Fraise à queue d’aronde 12,7 x 12,7 mm, angle 14°, queue 8 mm
- Manuel d’instructions
Caractéristiques techniques
| Largeur de travail | 305 mm |
| Épaisseur de pièce compatible | 11–25 mm |
| Angle de queue d’aronde | 14° |
| Dimension de queue d’aronde | 12,7 mm |
| Corps | Acier massif |
| Gabarit | Tôle galvanisée 4 mm, découpe laser |
| Bague de copiage incluse | D 15,8 mm x 4 mm, base 50 mm, 2 vis |
| Fraise incluse | 12,7 x 12,7 mm, 14°, queue 8 mm |
| Diamètre max. base défonceuse | 180 mm |
| Serre-joints | Acier |
| Pays de fabrication | République tchèque |
| Accessoire pour bases >180 mm | Base universelle FRB170, non incluse |
Questions fréquentes
Que signifie half-blind dovetail et quand l’utiliser ?

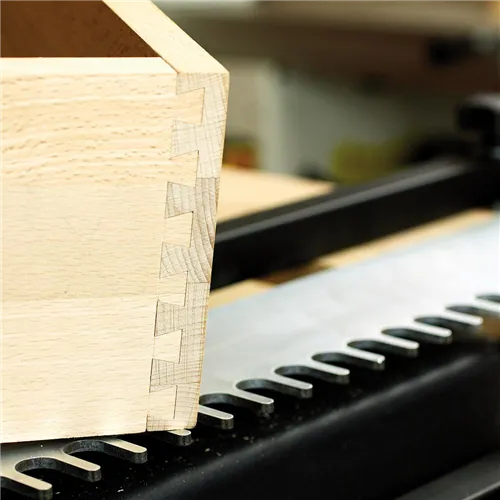

La queue d’aronde semi-aveugle est un assemblage dans lequel l’emboîtement n’est pas visible depuis la face avant de la pièce. C’est l’assemblage standard pour les tiroirs en bois massif : la façade du tiroir masque complètement l’assemblage, tandis que l’intérieur montre le profil en queue d’aronde. Elle est plus solide qu’un simple assemblage par lamelles ou tourillons et plus rapide à réaliser qu’une queue d’aronde traversante faite à la main.
Ma défonceuse a une base plus grande que 180 mm — puis-je utiliser la FD300 ?
Oui, mais la base universelle transparente IGM FRB170 est nécessaire, code FRB170, non incluse dans le set. La FRB170 se fixe à la base de la défonceuse, se centre et reçoit la bague de copiage IGM de 15,8 mm. Contactez Krollit au +39 0825-1494022 pour vérifier la disponibilité de la FRB170.
Quels autres types d’assemblage peut-on réaliser avec la FD300 ?

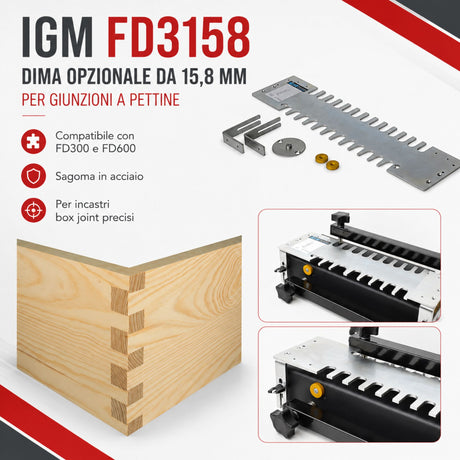

Avec les gabarits optionnels, la même FD300 permet de réaliser des box joints, des small lapped dovetails et des queues d’aronde traversantes. Les gabarits s’achètent séparément et se montent sur la même structure en acier du dispositif. Contactez Krollit pour vérifier la disponibilité des gabarits optionnels compatibles avec la FD300.
La fraise incluse peut-elle être réaffûtée ?
La fraise à queue d’aronde 12,7 mm incluse dans le set est en métal dur (HW). Le réaffûtage est possible dans un centre spécialisé, mais la géométrie à 14° nécessite un équipement dédié. Pour remplacer la fraise incluse par une nouvelle, la référence est : fraise à queue d’aronde 12,7 x 12,7 mm, angle 14°, queue 8 mm.
Quelle épaisseur minimale et maximale de pièce la FD300 peut-elle usiner ?
Le gabarit FD300 est compatible avec des pièces de 11 à 25 mm d’épaisseur. En dessous de 11 mm, la pièce n’est pas correctement maintenue par les serre-joints. Au-dessus de 25 mm, la hauteur de coupe de la fraise incluse (12,7 mm) n’est pas suffisante pour un assemblage proportionné — dans ce cas, il faut envisager des fraises avec une hauteur de coupe supérieure.

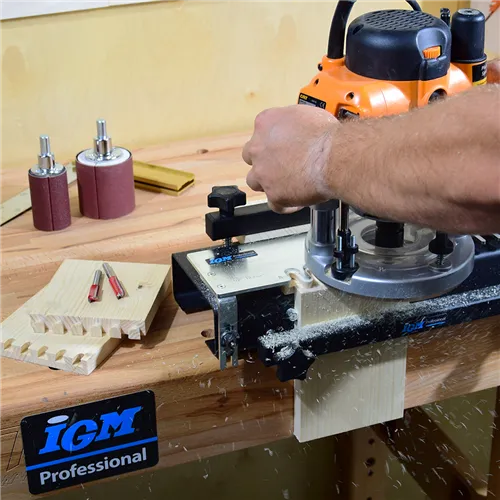

Le gabarit est-il compatible avec toutes les défonceuses manuelles ?
La FD300 est compatible avec les défonceuses manuelles ayant une base jusqu’à 180 mm de diamètre. Pour les défonceuses avec une base plus grande, la base universelle FRB170 est nécessaire. Certaines défonceuses ne prennent pas directement en charge la bague IGM de 15,8 mm : dans ces cas, la FRB170 résout la différence d’adaptation sans modification permanente de la machine.
