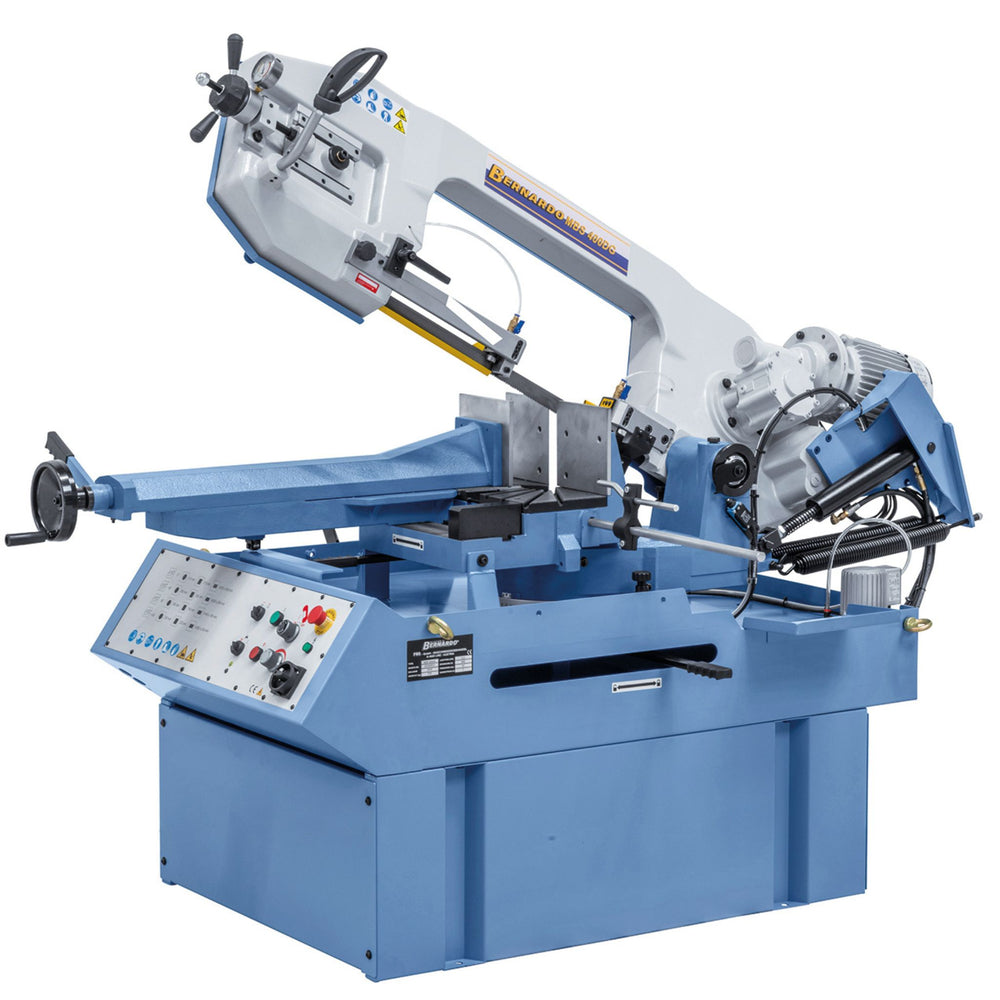

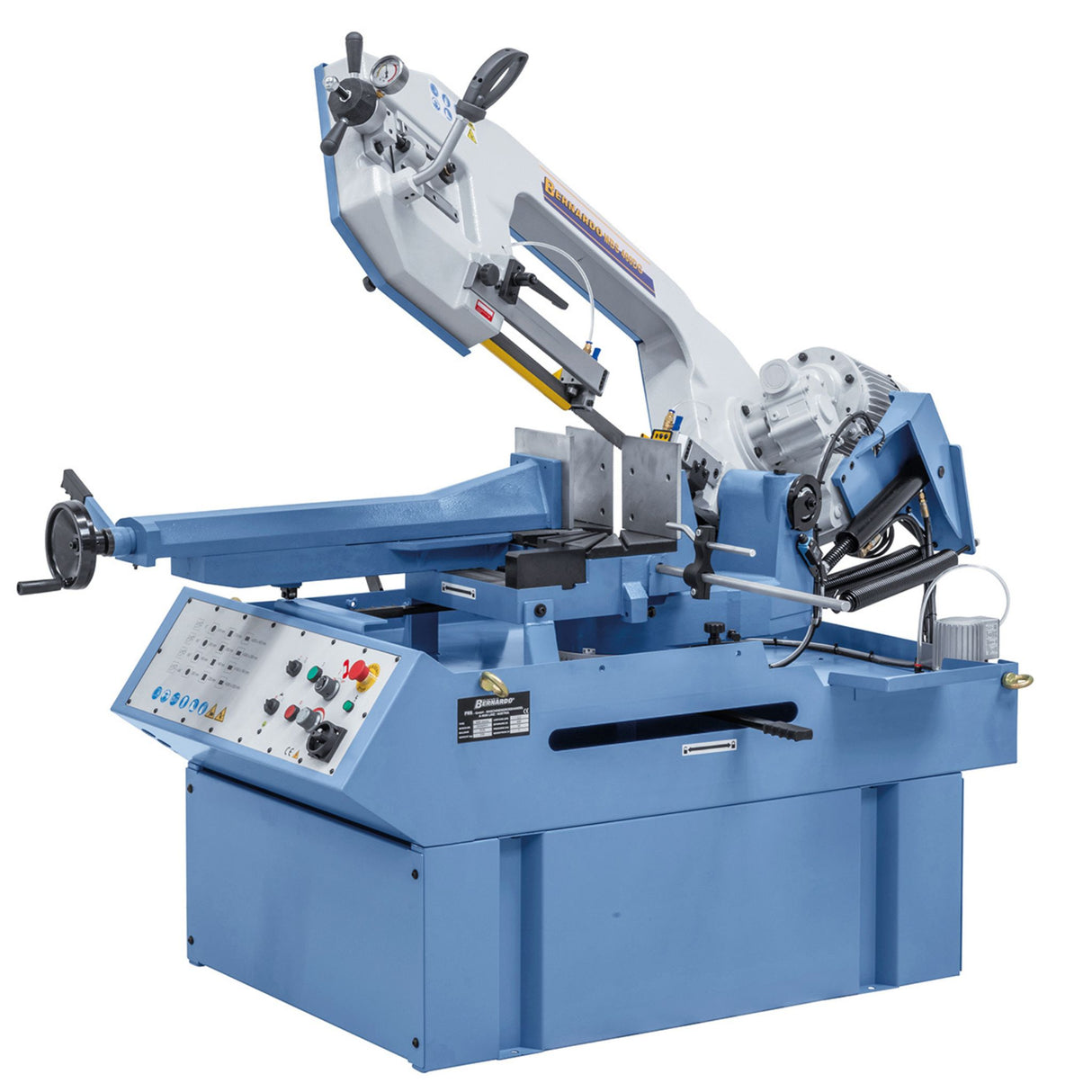

Bernardo MBS 400 DG est une scie à ruban horizontale à double coupe d'onglet pour usage professionnel, avec archet orientable pour coupes d'onglet de -45° à +60°, capacité de coupe Ø 315 mm à 90°, moteur de 2,2 kW (S1) et alimentation 400 V triphasée. Archet en fonte à graphite sphéroïdal sans torsion, vérin hydraulique pour descente contrôlée et pompe de refroidissement intégrée. Fabriquée en Autriche. Distribuée en France par Krollit, distributeur officiel Bernardo depuis 2007.
- Débattement de l'archet : de -45° (gauche) à +60° (droite)
- Capacité de coupe rond 90° : Ø 315 mm
- Capacité de coupe plat 90° : 400 x 250 mm
- Lame : 3.460 x 34 x 1,1 mm
- Vitesses de coupe : 35 / 70 m/min
- Puissance moteur S1 (continu 100%) : 2,2 kW
- Puissance moteur S6 (intermittent 40%) : 3,0 kW
- Alimentation : 400 V triphasée
- Pompe de liquide de refroidissement : 100 W
- Vérin hydraulique réglable pour la descente
- Poids : env. 550 kg
Qui utilise la Bernardo MBS 400 DG et pour quoi
Une machine conçue pour les charpentiers métalliques, les ateliers de construction mécanique et les métalliers qui coupent profilés, tubes et matériaux pleins en acier, inox et acier à outils. L'archet orientable de -45° à +60° permet des coupes à double onglet sans réorienter la pièce : on pivote l'archet, la lame reste la même. Les deux vitesses de coupe (70 m/min pour l'acier doux, 35 m/min pour l'acier dur et l'inox) et la pompe de refroidissement intégrée protègent la lame sur les coupes longues. Le vérin hydraulique réglable contrôle la pression d'appui pour un contact uniforme.
Logistique et assistance Krollit
Expédition 5–9 jours ouvrables (7 jours pour les régions du Sud). Pour les machines de plus de 200 kg, livraison au rez-de-chaussée avec hayon inclus. Assistance technique en italien disponible pendant toute la durée de vie du produit au +39 0825-1494022. Pièces détachées d'origine Bernardo disponibles depuis l'entrepôt Krollit, Monteforte Irpino (AV).
À qui s'adresse la Bernardo MBS 400 DG
| Profil | Adéquation | Raison |
|---|
| Charpente métallique | Adapté | Coupes d'onglet -45°/+60° sur profilés sans réorienter la pièce |
| Construction mécanique | Adapté | Capacité Ø 315 mm et deux vitesses pour acier, inox, acier à outils |
| Métallerie et coupe en série | Adapté | Étau à déverrouillage rapide et descente hydraulique pour coupes répétées |
| Amateur avec réseau monophasé | Non indiqué | Alimentation 400 V triphasée, non raccordable au 230 V monophasé |
Non indiqué pour : les utilisateurs sans alimentation triphasée 400 V et sans l'espace pour une machine d'environ 550 kg, et pour la coupe de matériaux très durs au-delà des capacités indiquées sans lame dédiée.
Spécifications techniques
Capacité de coupe
| Coupe rond/carré 90° | Ø 315 mm / 270 x 270 mm |
| Coupe plat 90° | 400 x 250 mm |
| Coupe rond/carré 45° droite | Ø 280 mm / 280 x 280 mm |
| Coupe plat 45° droite | 300 x 280 mm |
| Coupe rond/carré 45° gauche | Ø 250 mm / 220 x 220 mm |
| Coupe plat 45° gauche | 280 x 200 mm |
| Coupe rond/carré 60° droite | Ø 180 mm / 140 x 140 mm |
| Hauteur de travail | 870 mm |
Lame et vitesse
| Dimensions de la lame | 3.460 x 34 x 1,1 mm |
| Vitesses de coupe | 35 / 70 m/min |

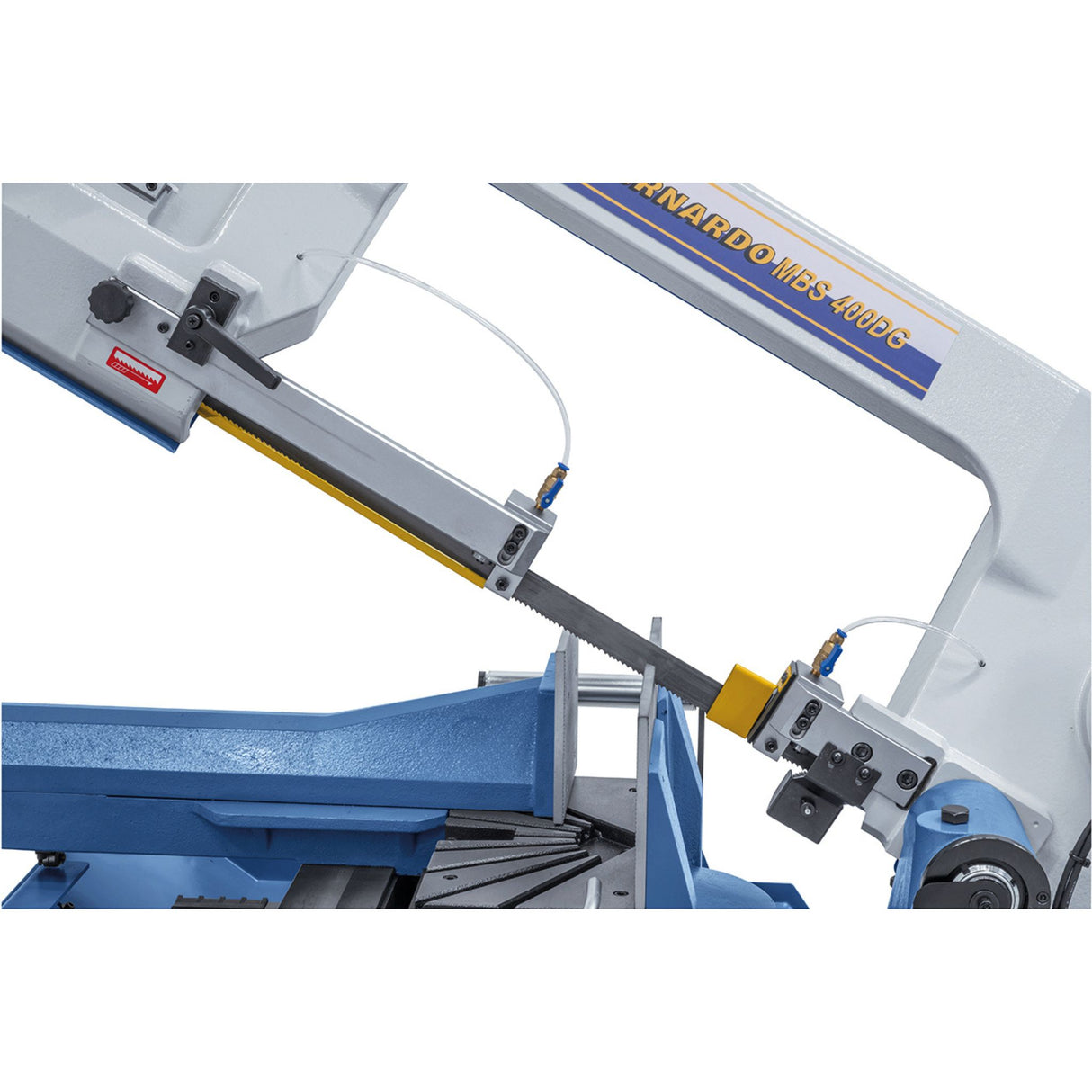

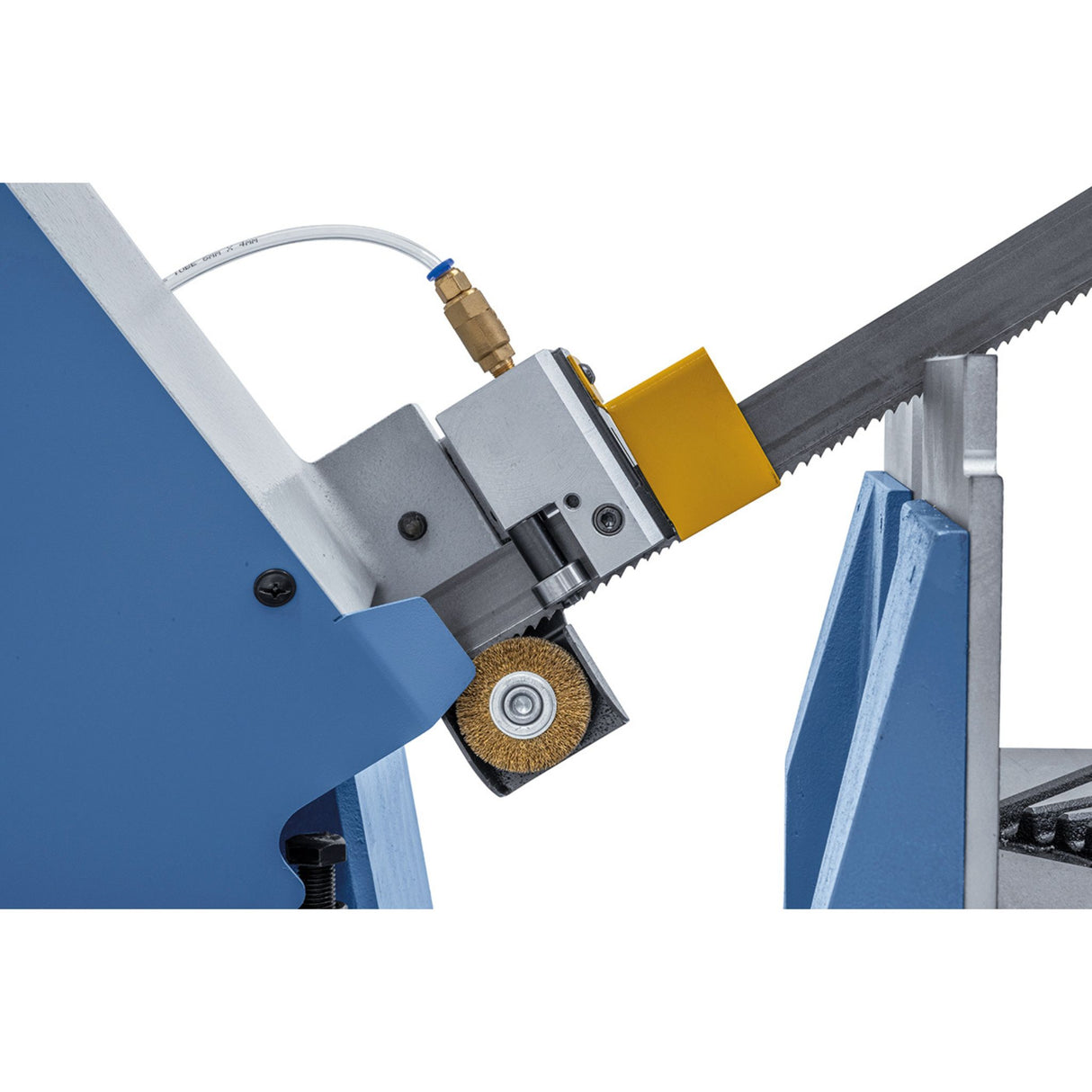

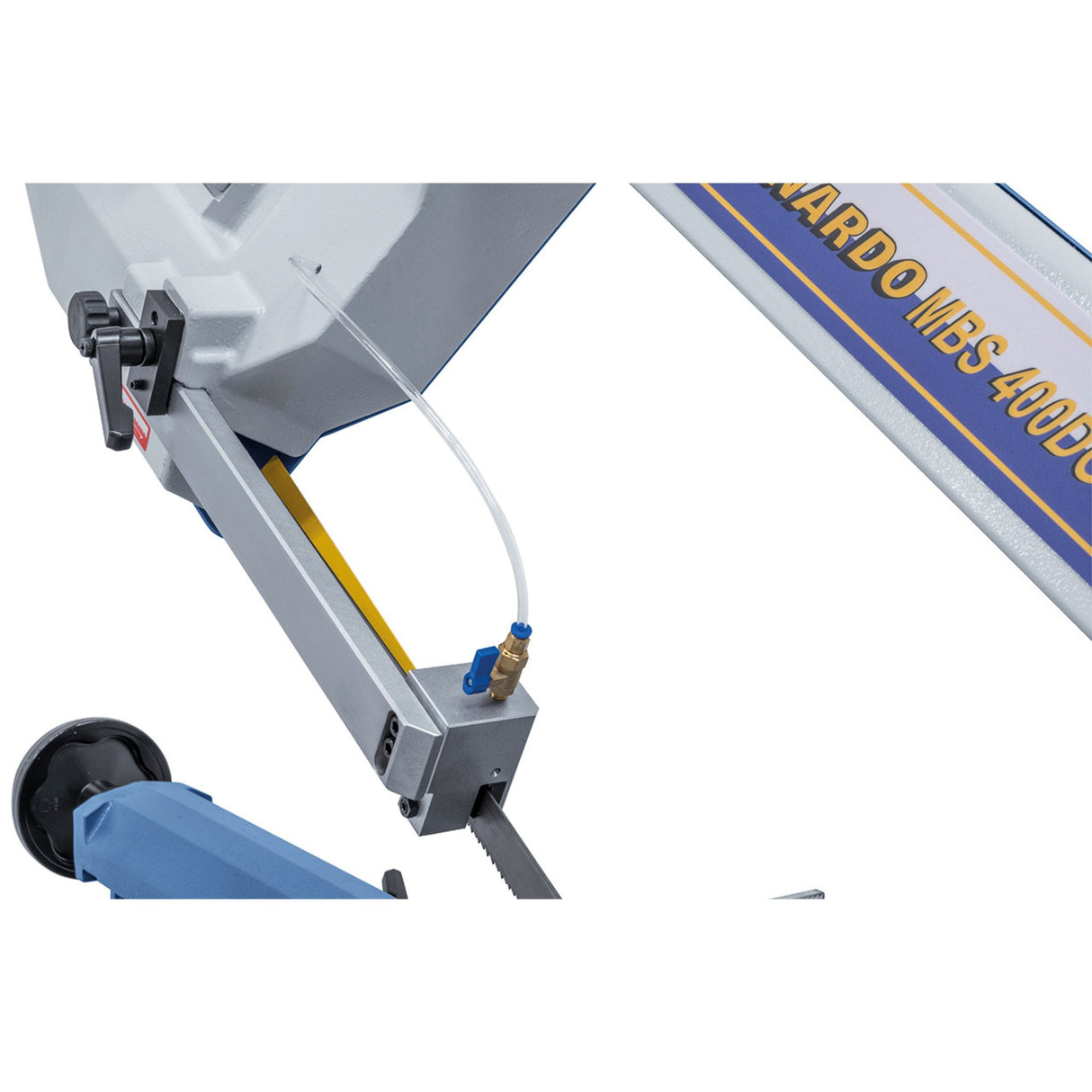

| Guidage de lame | Système combiné à galets et mâchoires avec inserts en carbure |
Archet et système de coupe

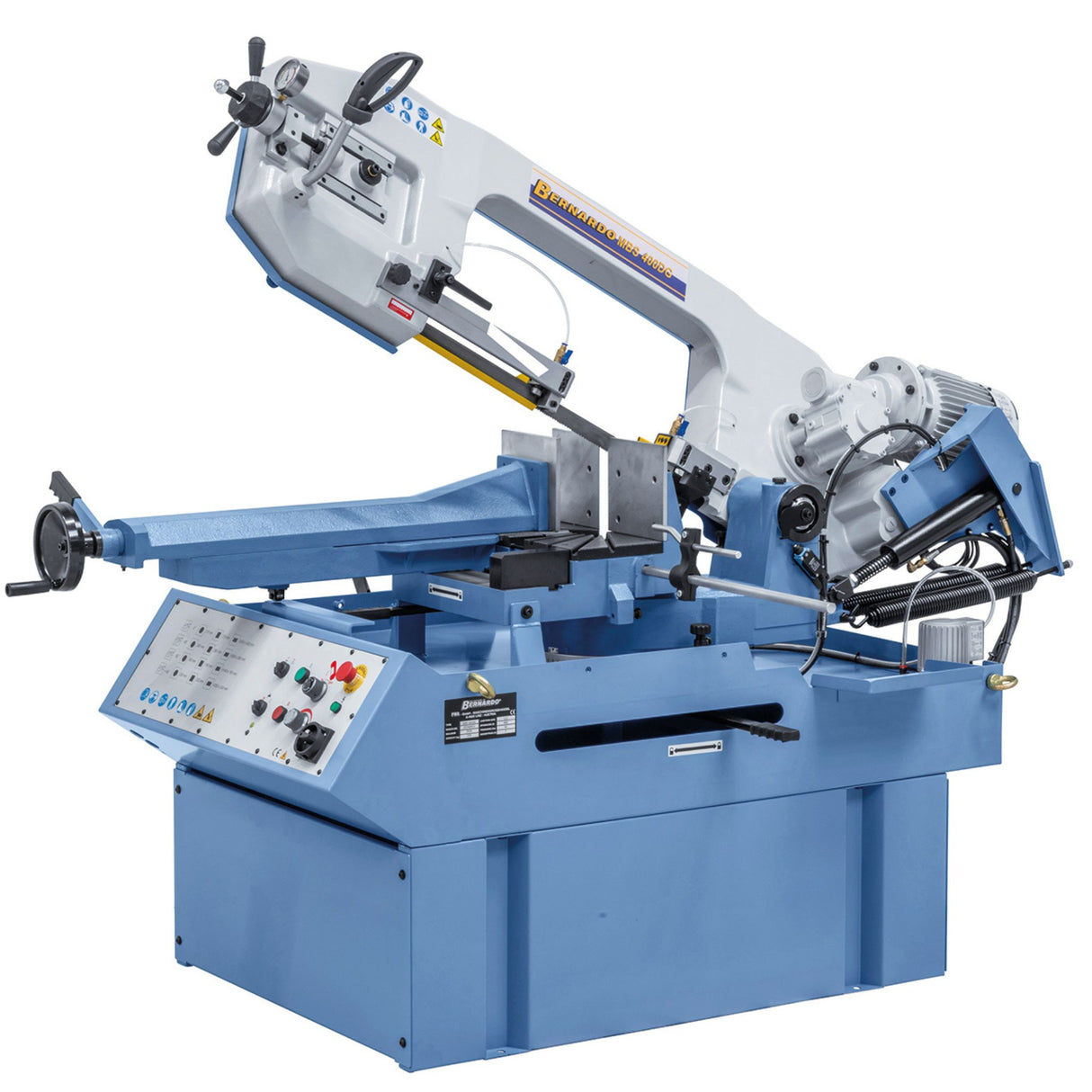

| Débattement de l'archet | De -45° (gauche) à +60° (droite) |
| Matériau de l'archet | Fonte à graphite sphéroïdal sans torsion |

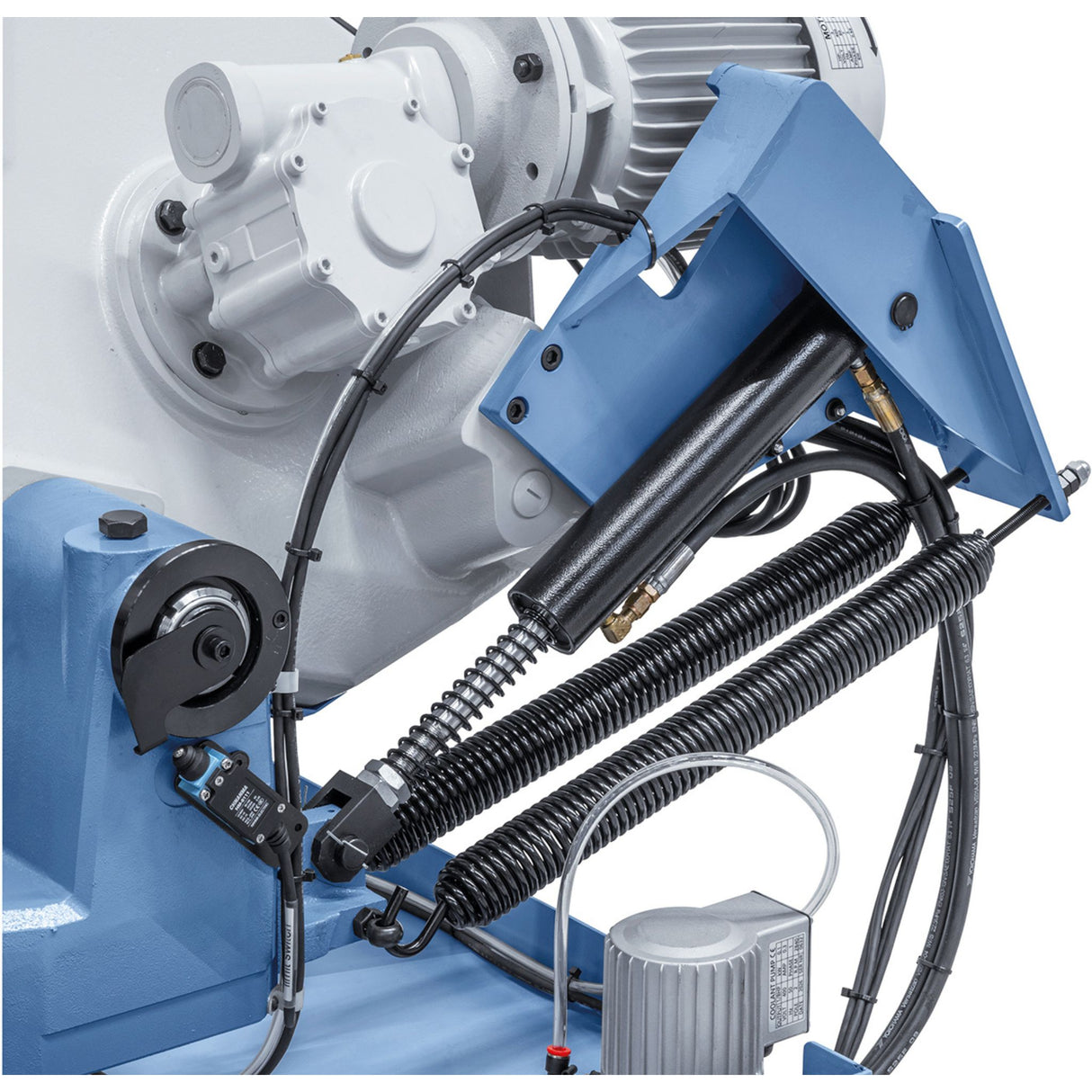

| Vérin hydraulique | Réglable pour descente contrôlée |

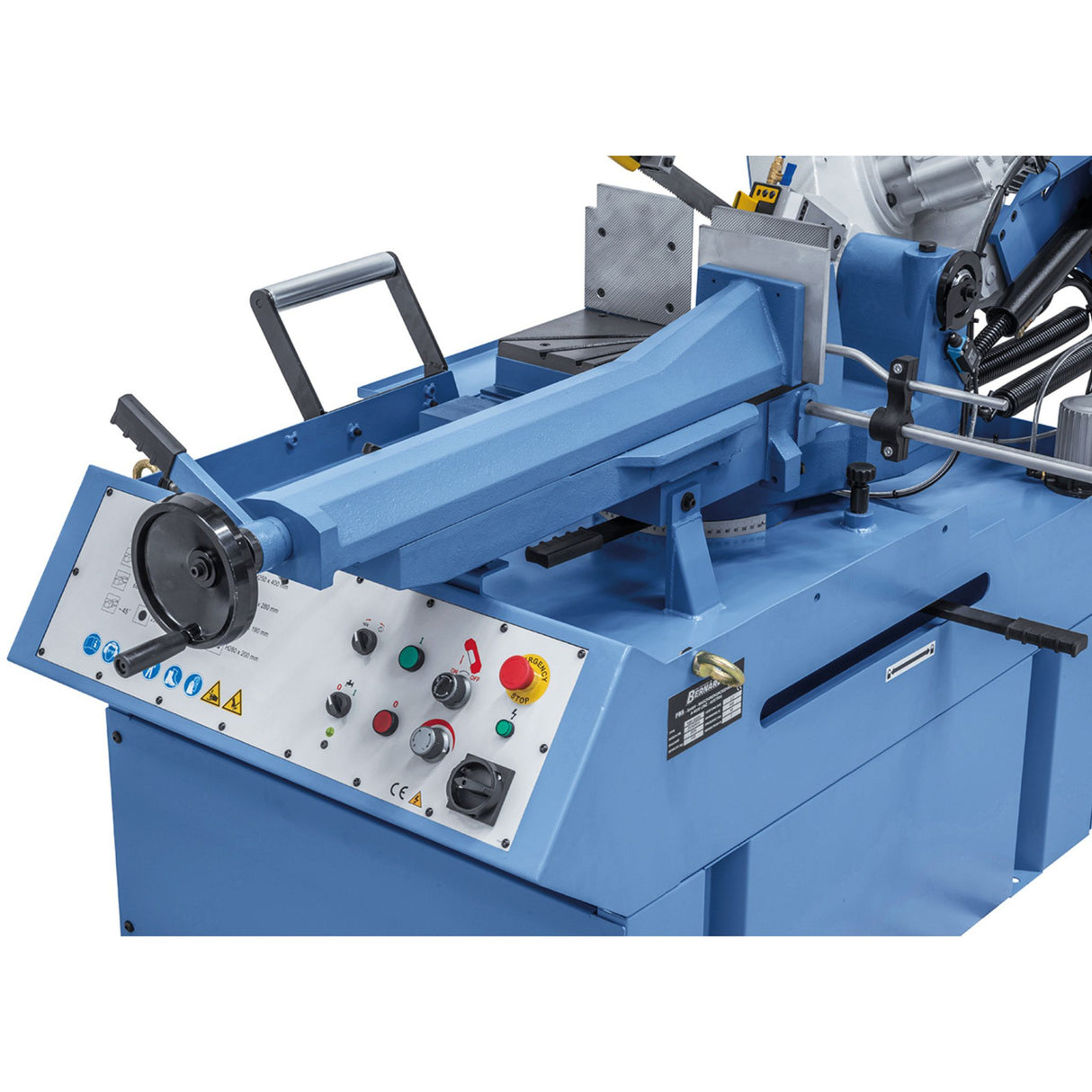

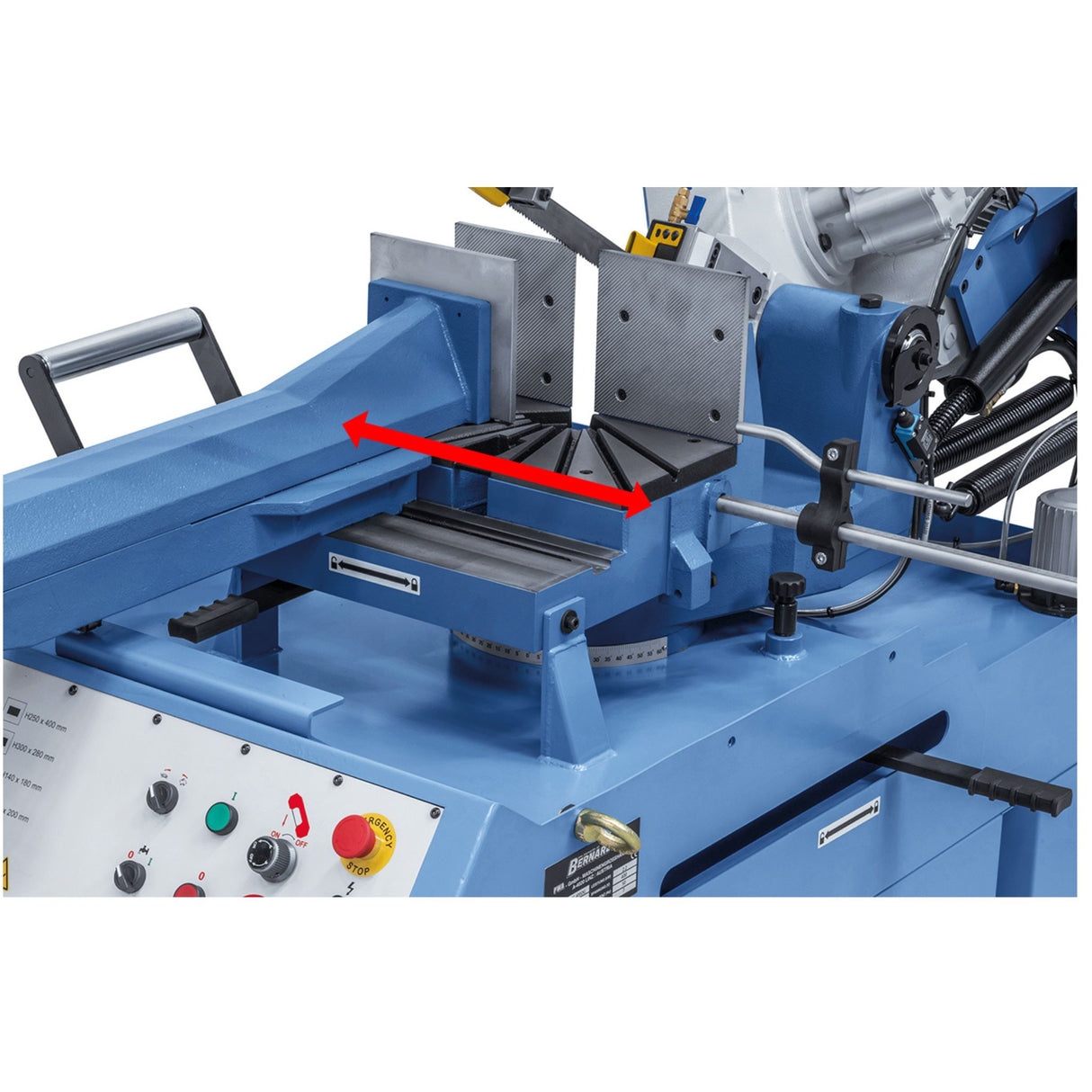

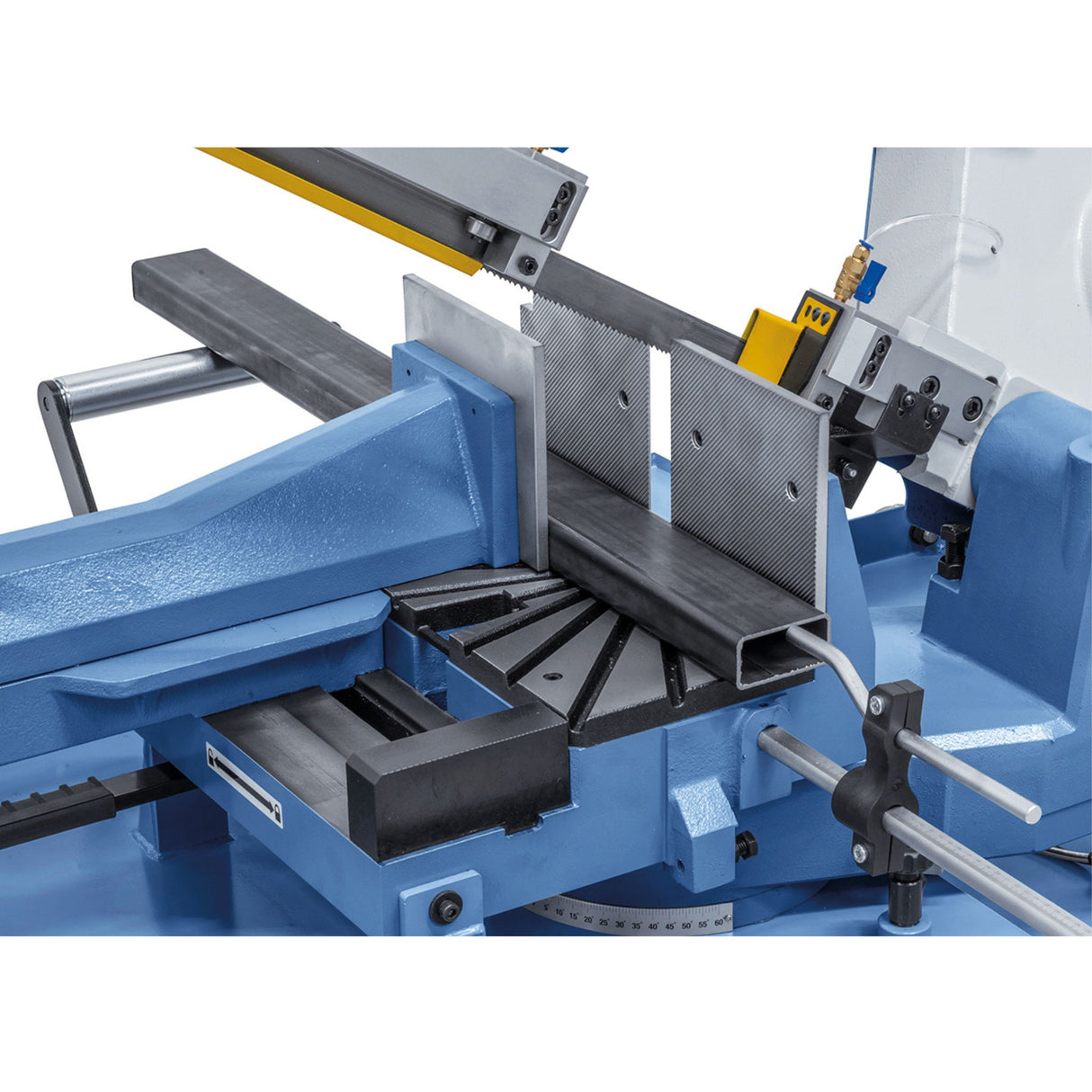

| Étau | Fonte, avec déverrouillage rapide |
| Pompe de refroidissement | 100 W |
Moteur et alimentation
| Puissance moteur S1 (continu 100%) | 2,2 kW |
| Puissance moteur S6 (intermittent 40%) | 3,0 kW |
| Tension | 400 V triphasée |
| Protection moteur | Interrupteur thermique |
| Arrêt automatique en fin de coupe | Oui |
Dimensions et poids
| Dimensions (LxPxH) | 2.150 x 1.400 x 1.420 mm |
| Poids | env. 550 kg |
| Référence article | 04-1721 |
Équipement standard
- Lame 3.460 x 34 x 1,1 mm (prémontée)
- Butée de pièce réglable
- Bâti

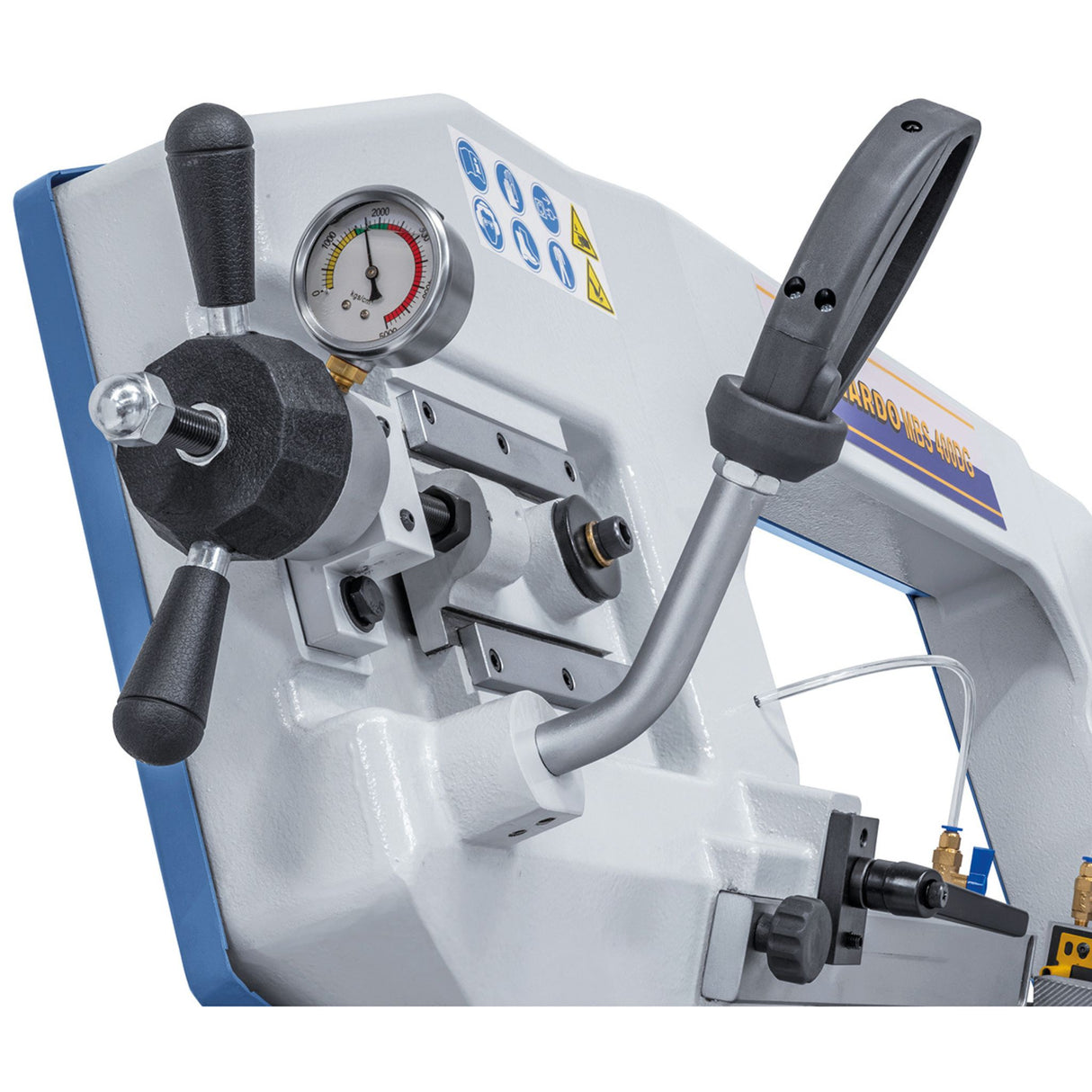

- Manomètre pour tension de lame
- Guidage de lame avec inserts en carbure
- Étau à déverrouillage rapide
- Système de refroidissement (pompe + réservoir)
- Vérin hydraulique de descente
- Interrupteur de protection moteur
- Arrêt automatique en fin de coupe
- Certificat CE
- Garantie constructeur Bernardo 24 mois
Accessoires en option
| Code | Description |
|---|
| 47-1261 | Lame BiFlex 3460 x 34 x 1,1 – Vario 4/6 dents/pouce |
| 07-1461 | Convoyeur à rouleaux RB 4 – 1000 |
| 07-1462 | Convoyeur à rouleaux RB 7 – 2000 |
| 54-1206 | Concentré réfrigérant universel MN 1103, 5 litres |
Questions fréquentes
Quelle est la différence entre les vitesses 35 et 70 m/min ?
La vitesse de 70 m/min convient à l'acier doux, à l'aluminium et au cuivre : pénétration rapide et temps de cycle réduit. La vitesse de 35 m/min est pour l'acier inoxydable, l'acier à outils et la fonte : elle protège la lame de la surchauffe et réduit l'usure.
La sélection est manuelle à deux positions. Choisir la bonne vitesse selon le matériau prolonge la durée de vie de la lame et améliore la qualité de coupe, surtout sur les matériaux durs où la chaleur est le principal facteur d'usure.
Puis-je faire des coupes à 90° et à 45° sans changer de lame ?
Oui. La machine fait pivoter l'archet, pas la lame, qui reste la même en 3.460 x 34 x 1,1 mm. Pour passer de 90° à une coupe d'onglet, il suffit de pivoter l'archet, la pièce restant serrée dans l'étau.
L'archet pivote de -45° à +60°, couvrant les coupes à double onglet sans réorienter la pièce. Le changement de vitesse (35/70 m/min) est indépendant et se choisit selon le matériau.
La MBS 400 DG est-elle automatique ou manuelle ?
Elle est semi-automatique. L'opérateur serre la pièce et lance la coupe ; la descente de l'archet est contrôlée par le vérin hydraulique, et la machine s'arrête automatiquement en fin de coupe.
L'arrêt automatique en fin de matière libère l'opérateur pendant la coupe. Le chargement et le déchargement restent manuels, ce qui rend la machine adaptée aux coupes unitaires comme en petite série.
Le refroidissement est-il obligatoire ?
Recommandé pour les coupes longues et les matériaux durs comme l'inox et l'acier à outils, où il réduit l'usure de la lame. Sur l'acier doux et les coupes courtes, il n'est pas critique mais reste utile.

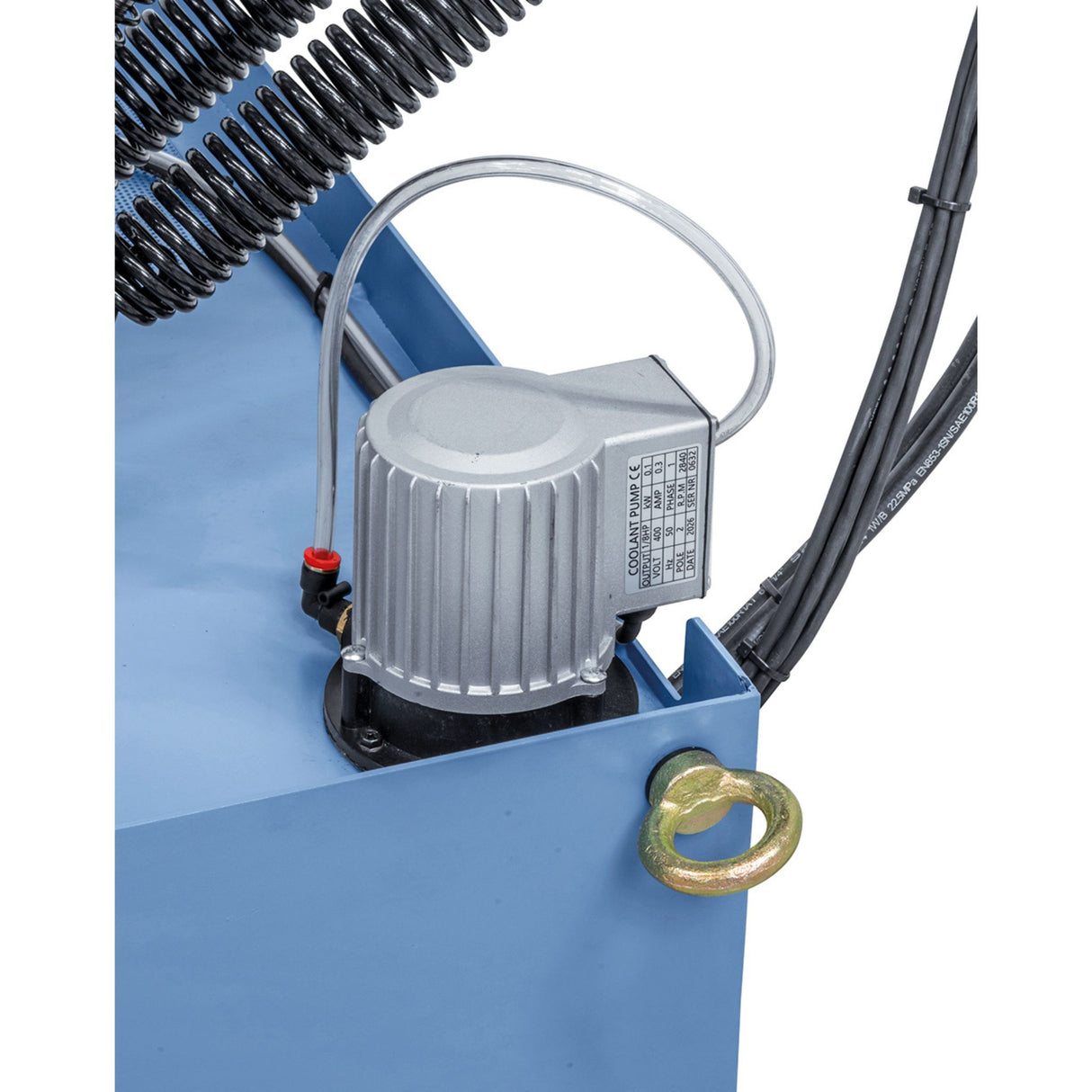

La pompe de 100 W maintient un flux constant de liquide de refroidissement. Utiliser le concentré spécifique (par ex. MN 1103), pas d'eau pure, qui provoquerait de la rouille à l'intérieur du système.
Comment fonctionnent l'assistance et les pièces détachées en Italie ?
L'assistance technique est en italien pendant toute la durée de vie du produit, et les pièces détachées d'origine Bernardo, y compris les lames de rechange, sont disponibles depuis l'entrepôt Krollit à Monteforte Irpino (AV). Assistance : +39 0825-1494022.
La garantie constructeur Bernardo est de 24 mois sur les défauts de matériau et de fabrication. L'entretien du vérin hydraulique comprend une inspection périodique des fuites et le contrôle de la descente ; le liquide de refroidissement doit être remplacé selon les indications du manuel.
