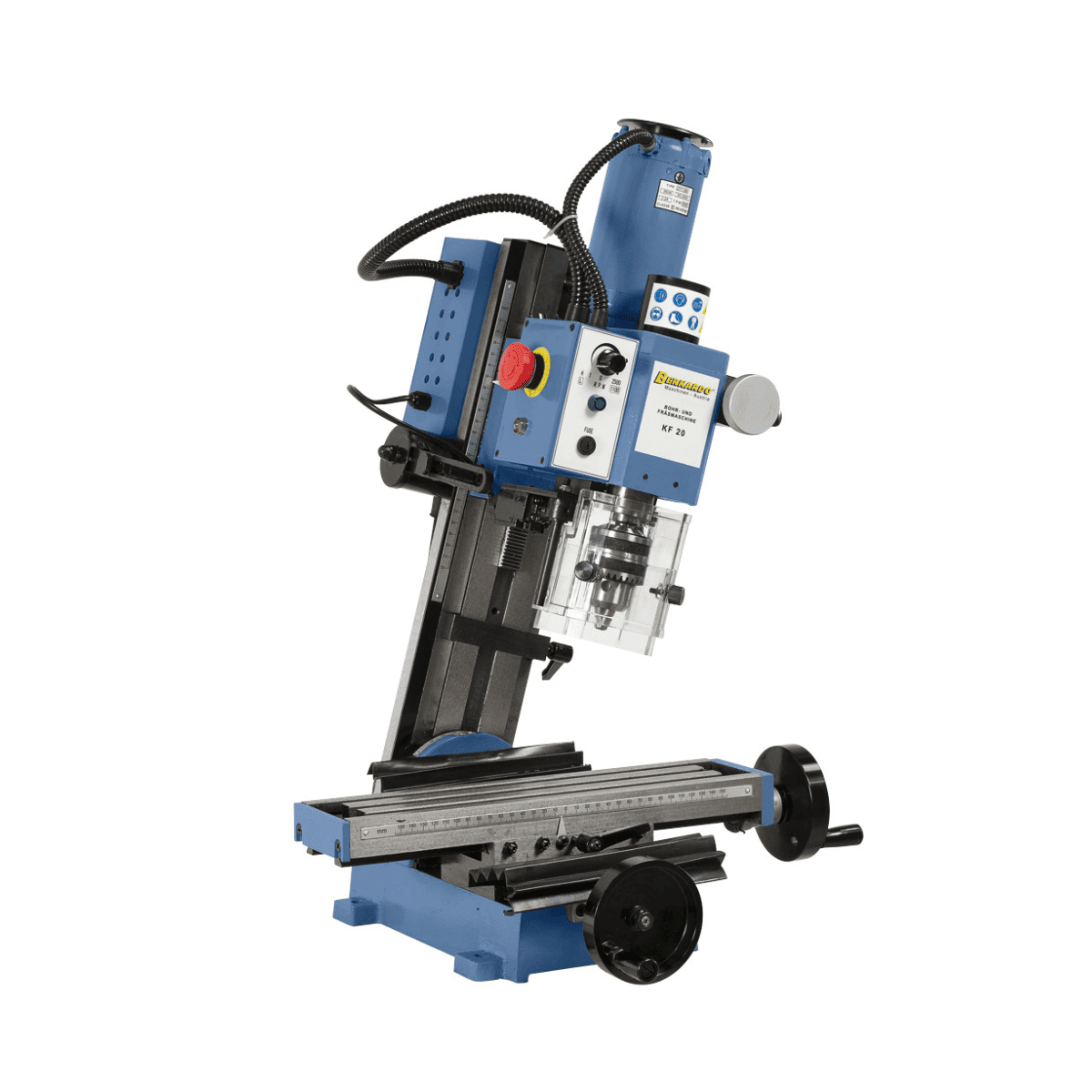

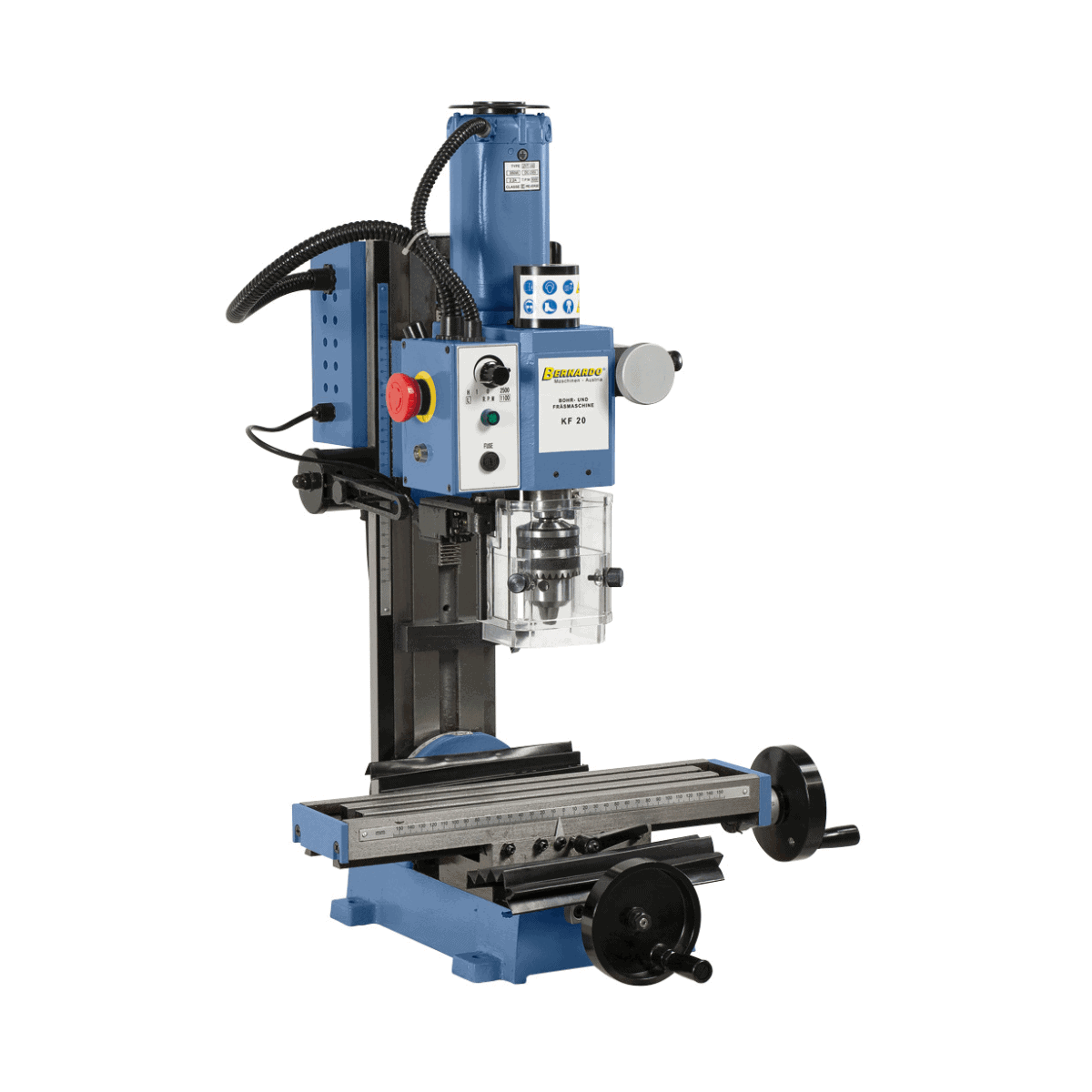

Bernardo Trapano e Fresatrice KF 20 – 230 V
La Bernardo KF 20 è una combinazione compatta di trapano e fresatrice, progettata per hobbisti esigenti, modellisti e piccoli laboratori. Con una capacità di foratura fino a 13 mm in acciaio e fresatura frontale fino a 30 mm, unisce versatilità e precisione in un’unica macchina.

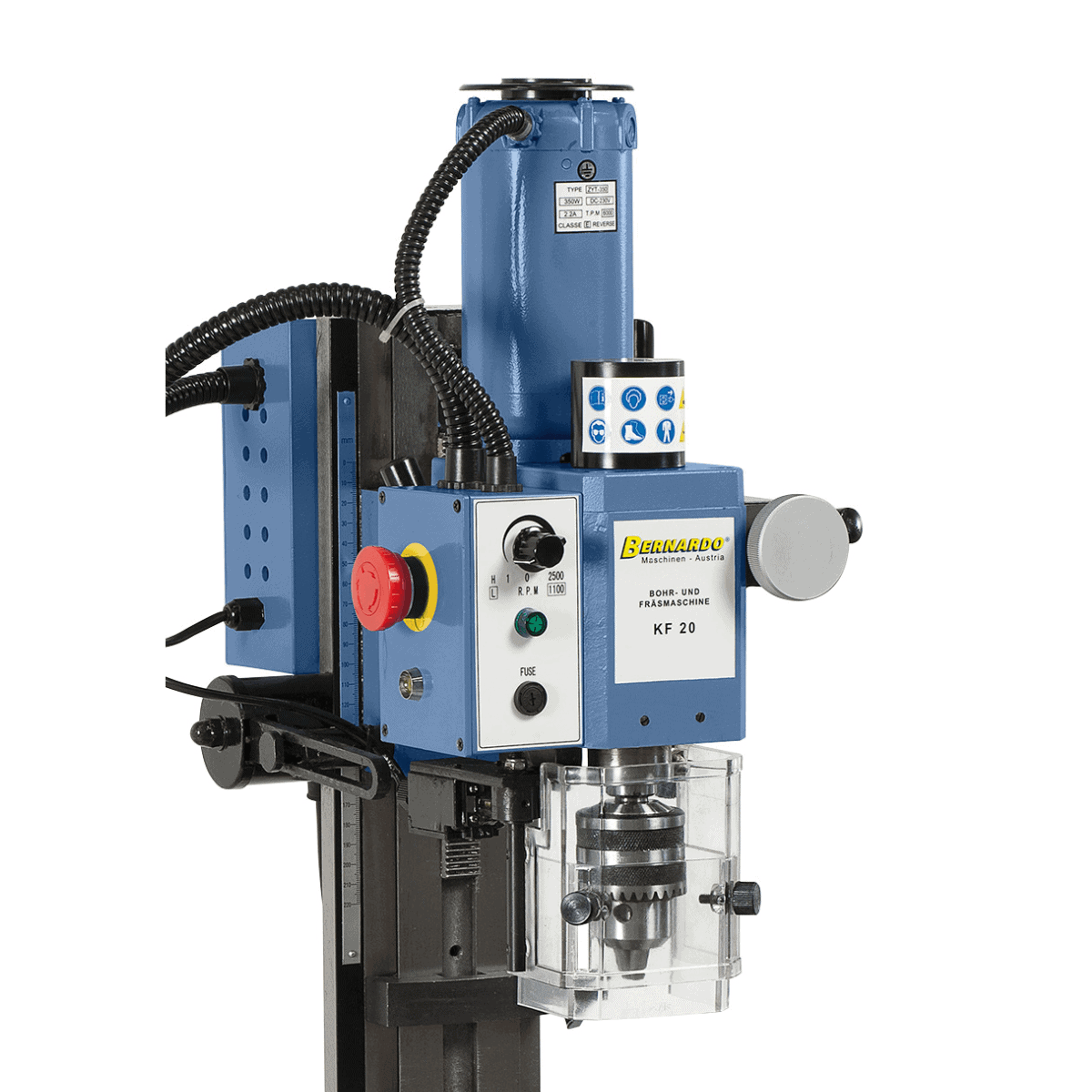

La velocità del mandrino è regolabile in continuo su due gamme (0–1000 / 0–2500 giri/min), consentendo un adattamento ottimale al materiale e al tipo di lavorazione. L’attacco MK 3, la tavola robusta da 385 × 90 mm e le corse da 235 × 100 mm permettono lavorazioni accurate anche su pezzi complessi. La testa girevole da –45° a +45° aumenta ulteriormente la flessibilità operativa.
Con un motore da 0,35 kW (S1) e potenza in uscita fino a 0,55 kW (S6), la KF 20 garantisce prestazioni affidabili mantenendo dimensioni compatte e un peso contenuto di circa 50 kg, perfetto per laboratori e officine con spazi ridotti.
✅ Caratteristiche principali
• Capacità di foratura in acciaio fino a 13 mm
• Fresatura frontale fino a 30 mm, con codolo fino a 16 mm
• Regolazione continua della velocità (0–1000 / 0–2500 giri/min)
• Attacco mandrino MK 3
• Testa girevole da –45° a +45° per lavorazioni angolate

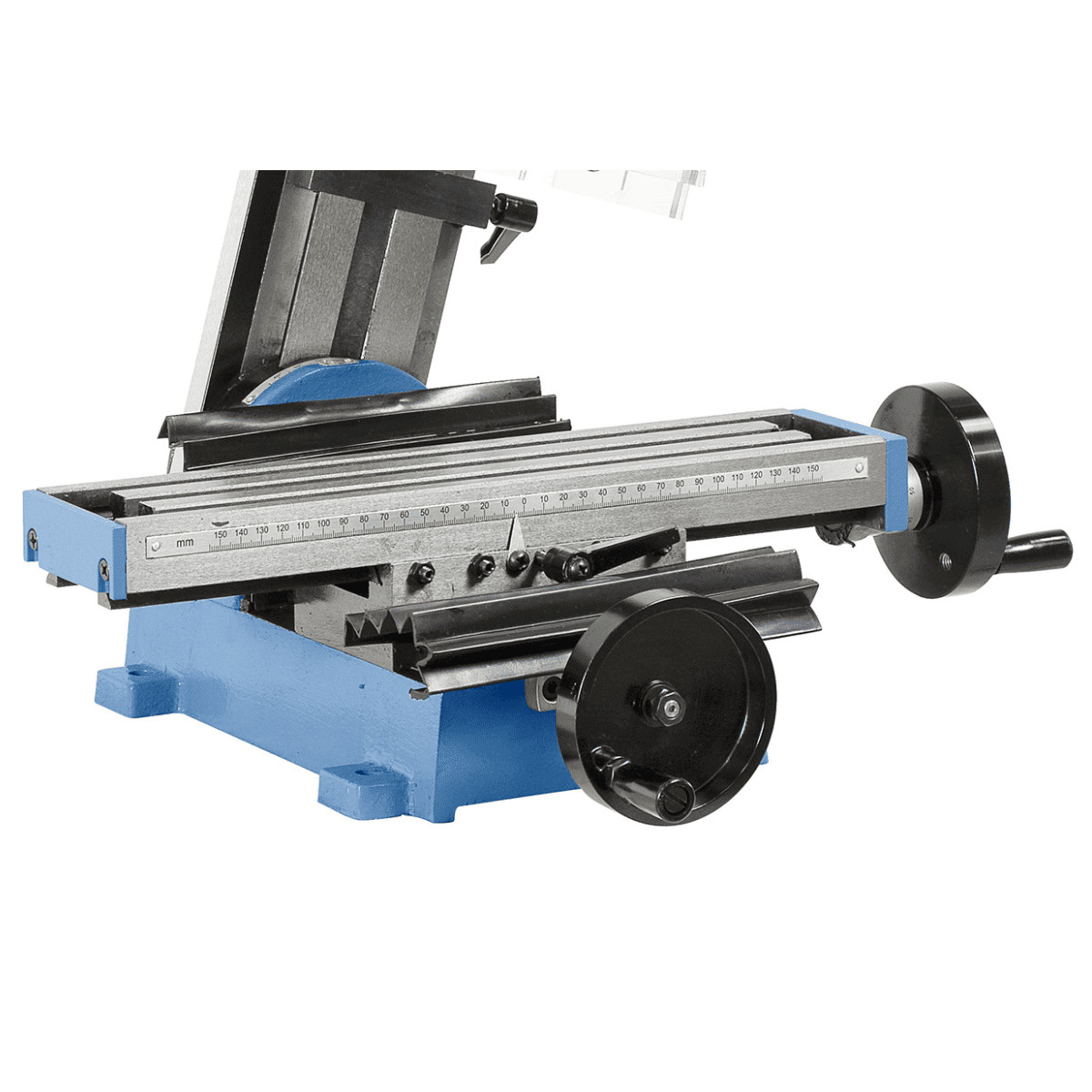

• Tavola robusta 385 × 90 mm con corse di 235 × 100 mm
• Motore da 0,35 kW (S1) – 0,55 kW (S6) 230 V
• Struttura compatta con peso ca. 50 kg
📊 Tabella tecnica
| Caratteristica | Valore |
|---|---|
| Potenza di foratura in acciaio | 13 mm |
| Fresa frontale max. | 30 mm |
| Fresa con codolo max. | 16 mm |
| Lunghezza dei bracci | 165 mm |
| Distanza mandrino / tavolo | 100 – 290 mm |
| Numero giri mandrino (L) | 0 – 1000 giri/min |
| Numero giri mandrino (H) | 0 – 2500 giri/min |
| Attacco mandrino | MK 3 |
| Dimensioni tavola | 385 × 90 mm |
| Corse (X / Y) | 235 / 100 mm |
| Testa fresatura girevole | da –45° a +45° |
| Impostazione altezza testa fresatura | 190 mm |
| Dimensione scanalature a T | 12 mm |
| Potenza ingresso motore (S1 100%) | 0,35 kW / 230 V |
| Potenza uscita motore (S6 40%) | 0,55 kW / 230 V |
| Misure macchina (L × P × H) | 510 × 550 × 760 mm |
| Peso | ca. 50 kg |
📦 Contenuto della confezione
• Mandrino per trapano con cremagliera 1 – 13 mm / B16
• Mandrino conico MK 3 / B16
• Mandrino di serraggio M12
• Coperchio di protezione ad altezza regolabile
• Chiavi di servizio
• Manuale d’uso
Specifiche Tecniche
Foratura acciaio fino a 16 mm. Fresatura a candela 16 mm, a manicotto 40 mm. Per risultati migliori, procedi con passate progressivamente più profonde e lubrificazione adeguata.
Attacco mandrino conico MK2. Puoi utilizzare mandrino autoserrante per punte o un portapinze conico MK2 (es. serie ER) per frese a codolo, migliorando concentricità e tenuta.
Sì, regolazione continua 100–3000 giri/min. Usa giri bassi per acciai e utensili di grande diametro; giri alti per alluminio, ottone e piccoli diametri. Mantieni sempre un avanzamento costante senza strappi.
La fresatura a candela (16 mm) usa frese a codolo e consente passate leggere e precise. La fresatura a manicotto (40 mm) usa frese ad albero con maggiore diametro/rigidità, adatta a asportazioni più ampie su materiali teneri o passate controllate su metalli.
Acciaio dolce, metalli non ferrosi (alluminio, ottone), plastiche tecniche e legni duri. Adatta velocità, utensile e lubrificazione al materiale per evitare vibrazioni e surriscaldamenti.
Usa una morsa da fresatura da banco con ganasce parallele (larghezza 80–100 mm) e kit staffe a T compatibili con le scanalature da 12 mm. Assicurati di bloccare bene il pezzo e di allineare la morsa con comparatore o squadre di riscontro.
Raccomandate per metalli: usa olio da taglio per foratura e un fluido da taglio per fresatura. Su alluminio evita fluidi che incollano truciolo; su plastiche lavora a giri moderati con passate leggere per dissipare calore.
Corse tavola: X 220 mm / Y 120 mm. Riduci il gioco (backlash) regolando i lardoni; avanza sempre nella stessa direzione durante la finitura. Per fori in serie usa riscontri e scale micrometriche o un comparatore digitale esterno.
Alimentazione 230 V, motore S1 500 W. Usa presa dedicata e prolunga di sezione adeguata per evitare cali di tensione. Non forzare la macchina: preferisci più passate leggere a una passata profonda.
Pulisci trucioli e guide dopo ogni uso; lubrifica le guide della tavola e il canotto. Controlla periodicamente serraggi, cinghie e concentricità del mandrino. Sostituisci utensili usurati per mantenere qualità di finitura e sicurezza.
Indossa sempre DPI (occhiali, cuffie, guanti adatti). Rimuovi la chiave dal mandrino prima dell’avvio, fissa bene pezzo e utensile, non superare i giri consigliati e non operare con indumenti larghi o capelli sciolti vicino alle parti rotanti.
